Návod k používání GEA MATRIX - Nadskupinový ovladač OP71 Jeden pro všechno /2007 (CZ) Návod k používání 1
|
|
- Květa Jarošová
- před 8 lety
- Počet zobrazení:
Transkript
1 Návod k používání GEA MATRIX - Nadskupinový ovladač OP71 Jeden pro všechno Návod k používání 1
2 Obsah GEA MATRIX OP71 Obsah 1 Informace o ovladači a obsah dodávky Použití ovladače GEA MATRIX OP Rozsah dodávky 5 2 Úvod Dostupnost návodu k používání Platnost návodu k používání Použité symboly 7 3 Bezpečnost Označování bezpečnostních pokynů Bezpečnost práce Použití v souladu s určením Přestavování a změny Náhradní díly Likvidace odpadu Výběr personálu a jeho kvalifikace 10 4 Technický popis Popis výkonů 11 5 Montáž a instalace Montáž ovladače GEA MATRIX OP Montáž ovladače GEA MATRIX OP71C (IP20) Montáž ovladače GEA MATRIX OP71I (IP20) Instalace ovladače GEA MATRIX OP Demontáž ovladače GEA MATRIX OP Uvedení do provozu a testování Stav při expedici Nastavení zakončení MATRIX. Net Uzavření ovladače GEA MATRIX OP Testování provozu Testování ovladače GEA MATRIX OP Sí MATRIX.Net Skupinová struktura Skupinová struktura u systému MATRIX Skupinová struktura u systému MATRIX 3000 v kombinaci se systémem Skupinová struktura u systému 3000 a/nebo MATRIX Struktura sítě MATRIX.Net Topologie sítě Linková struktura 25 2 Návod k používání
3 GEA MATRIX OP71 Obsah Linková struktura s odbočkou Výstavba sítě Datový kabel Délky vedení 27 8 Obsluha ovladače GEA MATRIX Přehled ovládacích prvků Datový kabel Přehled menu Volba menu Základní menu Výběr clusteru Základní menu Cluster Základní menu Všechny clustery Symboly na informačním displeji Struktura clusterů / skupin v ovladači MATRIX OP Základní ovládání přes diplej Změna hodnot Změna spínacích časů Zapínání funkcí Aktivace položek menu Mazání programu Přiřazení clusterů k programům Změna názvů programů Menu Výběr clusterů Menu Cluster Podmenu Požadovaná hodnota prostorové teploty Podmenu Požadovaná hodnota teploty přiváděného vzduchu Podmenu Přednastavení režimu ventilátoru Podmenu Přednastavení provozního režimu Podmenu přednastavení Provozní režim regulátoru Podmenu Poloha směšovací klapky / Režim směšovací klapky Podmenu Množství venkovního vzduchu Podmenu Automatika venkovního vzduchu Podmenu Další menu Menu Všechny clustery Menu Provozní hlášení Menu Spínací hodiny Podmenu Týdení program Podmenu Mimořádné dny spínání Podmenu Systém Podmenu Výběr jazyka Podmenu Kontrast Podmenu Podsvícení Podmenu Datum / Čas Podmenu Formát času Podmenu Jednotka teploty Podmenu Konfigurace clusteru Podmenu Úplné blokování 68 Návod k používání 3
4 Spectrum výrobků GEA GEA MATRIX OP Podmenu Částečné blokování Podmenu Změna hesla Podmenu Automatika letního času Podmenu Informace o verzi 70 9 Údržba, čištění a odstraňování poruch Údržba Čištění Odstraňování poruch Chybová hlášení Struktura menu Seznam hesel Šablony na vrtání Provedení ovladače OP71C (IP 20) Provedení ovladače OP71I (IP 54) 82 4 Návod k používání
5 GEA MATRIX OP71 Informace o přístroji a obsah dodávky 1 Informace o ovladači a obsah dodávky OP71C OP71I 1.1 Použití ovladače GEA MATRIX OP71 Ovladač GEA MATRIX OP71 umožňuje v kombinaci s regulátory MATRIX přednastavení požadovaných hodnot pro klimatizaci místností a zobrazení stavových a poruchových hlášení všech regulátorů MATRIX propojených sítí. V podstatě to jsou tyto funkce: Přednastavení... požadovaných hodnot jako např. prostorové teploty nebo přiváděného vzduchu provozních režimů ventilátorů jako např. automatický provoz provozních režimů jednotek jako např. provoz denní noční spínacích časů systémových parametrů Zobrazování... skutečných hodnot stavů jednotek chybových hlášení 1.2 Rozsah dodávky Ovladač MATRIX OP71C: Ovladač k montáži na krabici pod omítku (ochrana IP20) skládající se z horní části a montážní desky Návod k používání Ovladač MATRIX OP71I: Ovladač k montáži na omítku (ochrana IP54) skládající se z horní části a montážní desky, včetně krabice k usazení pod omítku se zavedením kabelů membránovými průchodkami Návod k používání Návod k používání 5
6 Přehled výrobků GEA MATRIX OP71 6 Návod k používání
7 GEA MATRIX OP71 Úvodem 2 Úvod 2.1 Dostupnost návodu k používání V tomto návodu k používání najdete důležité pokyny pro bezpečné a správné zacházení s ovladačem GEA MATRIX OP Platnost návodu k používání 2.3 Použité symboly Návod k používání je určený pro obsluhu techniky budov, technický personál, poučené osoby a pro odborníky v oblasti elektro. Tento návod musí být stále k dispozici na stanovišti ovladače GEA MATRIX. Každý, kdo s ovladačem GEA MATRIX pracuje, si musí tento návod pozorně přečíst a používat. Tento návod k používání vám poskytuje nezbytné informace pro: montáž / demontáž instalaci uvedení do provozu a testování obsluhu údržbu a odstraňování poruch V předloženém návodu se používají následující symboly pro určitá místa v textu: Tímto symbolem se označuje normální činnost. Tímto symbolem se označují pokyny k činnosti. Tímto symbolem se označují výsledky činnosti. Zde najdete doplňující údaje k používání ovladače GEA MATRIX OP71. Návod k používání 7

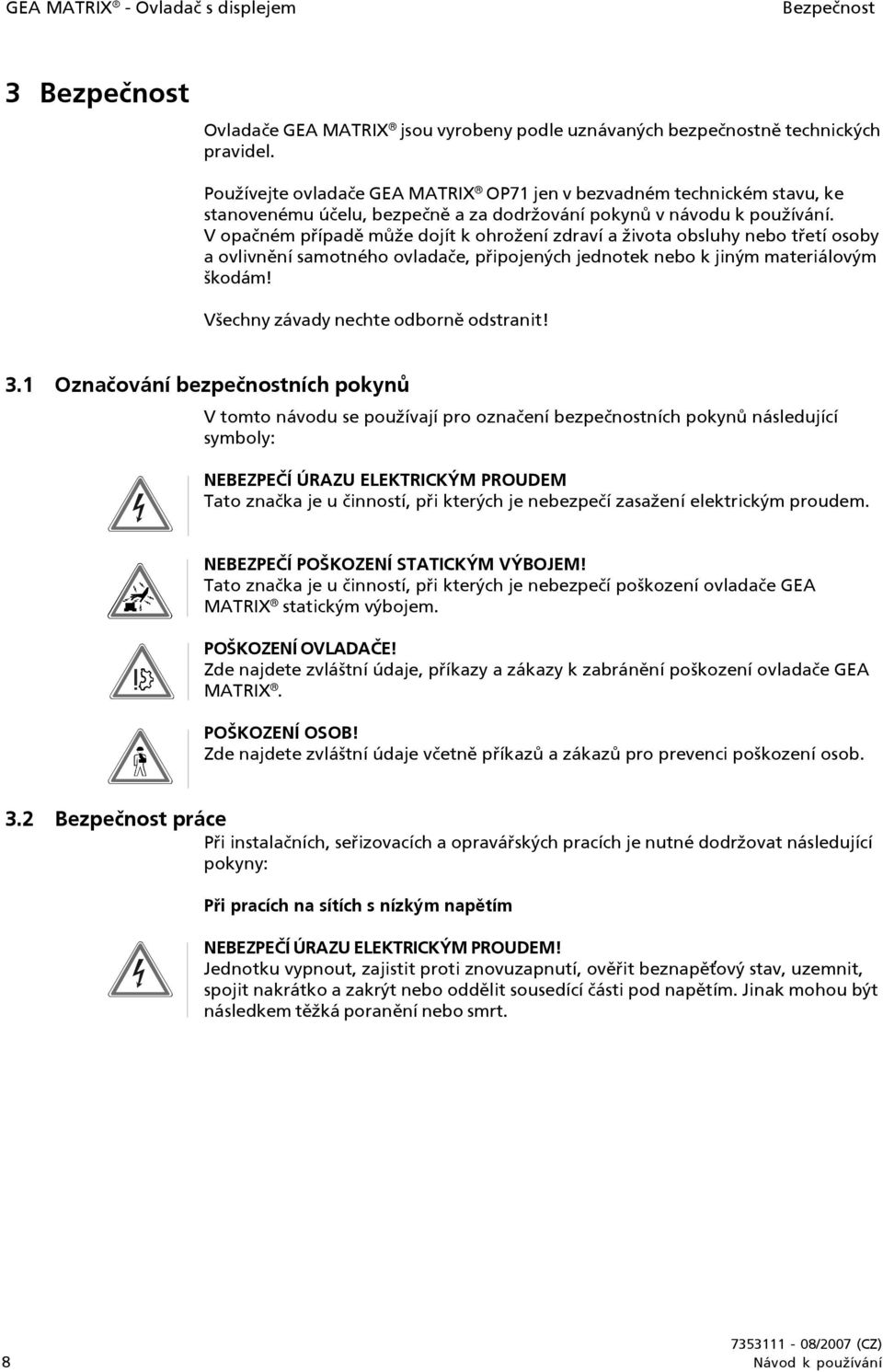

8 GEA MATRIX - Ovladač s displejem Bezpečnost 3 Bezpečnost Ovladače GEA MATRIX jsou vyrobeny podle uznávaných bezpečnostně technických pravidel. Používejte ovladače GEA MATRIX OP71 jen v bezvadném technickém stavu, ke stanovenému účelu, bezpečně a za dodržování pokynů v návodu k používání. V opačném případě může dojít k ohrožení zdraví a života obsluhy nebo třetí osoby a ovlivnění samotného ovladače, připojených jednotek nebo k jiným materiálovým škodám! Všechny závady nechte odborně odstranit! 3.1 Označování bezpečnostních pokynů V tomto návodu se používají pro označení bezpečnostních pokynů následující symboly: NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM Tato značka je u činností, při kterých je nebezpečí zasažení elektrickým proudem. NEBEZPEČÍ POŠKOZENÍ STATICKÝM VÝBOJEM! Tato značka je u činností, při kterých je nebezpečí poškození ovladače GEA MATRIX statickým výbojem. POŠKOZENÍ OVLADAČE! Zde najdete zvláštní údaje, příkazy a zákazy k zabránění poškození ovladače GEA MATRIX. POŠKOZENÍ OSOB! Zde najdete zvláštní údaje včetně příkazů a zákazů pro prevenci poškození osob. 3.2 Bezpečnost práce Při instalačních, seřizovacích a opravářských pracích je nutné dodržovat následující pokyny: Při pracích na sítích s nízkým napětím NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM! Jednotku vypnout, zajistit proti znovuzapnutí, ověřit beznapě ový stav, uzemnit, spojit nakrátko a zakrýt nebo oddělit sousedící části pod napětím. Jinak mohou být následkem těžká poranění nebo smrt. 8 Návod k používání

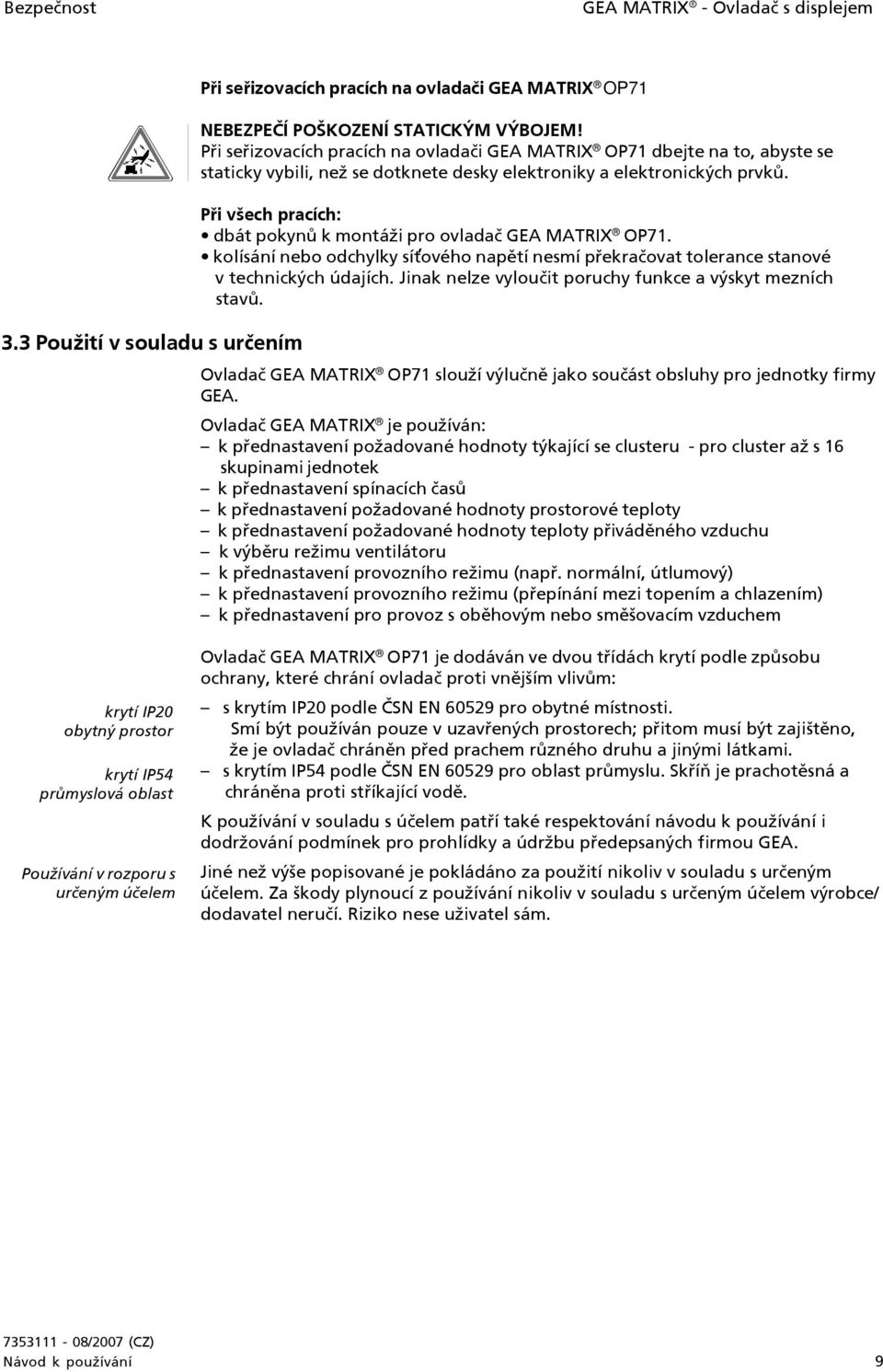

9 Bezpečnost GEA MATRIX - Ovladač s displejem 3.3 Použití v souladu s určením Při seřizovacích pracích na ovladači GEA MATRIX OP71 NEBEZPEČÍ POŠKOZENÍ STATICKÝM VÝBOJEM! Při seřizovacích pracích na ovladači GEA MATRIX OP71 dbejte na to, abyste se staticky vybili, než se dotknete desky elektroniky a elektronických prvků. Při všech pracích: dbát pokynů k montáži pro ovladač GEA MATRIX OP71. kolísání nebo odchylky sí ového napětí nesmí překračovat tolerance stanové v technických údajích. Jinak nelze vyloučit poruchy funkce a výskyt mezních stavů. Ovladač GEA MATRIX OP71 slouží výlučně jako součást obsluhy pro jednotky firmy GEA. Ovladač GEA MATRIX je používán: k přednastavení požadované hodnoty týkající se clusteru - pro cluster až s 16 skupinami jednotek k přednastavení spínacích časů k přednastavení požadované hodnoty prostorové teploty k přednastavení požadované hodnoty teploty přiváděného vzduchu k výběru režimu ventilátoru k přednastavení provozního režimu (např. normální, útlumový) k přednastavení provozního režimu (přepínání mezi topením a chlazením) k přednastavení pro provoz s oběhovým nebo směšovacím vzduchem krytí IP20 obytný prostor krytí IP54 průmyslová oblast Používání v rozporu s určeným účelem Ovladač GEA MATRIX OP71 je dodáván ve dvou třídách krytí podle způsobu ochrany, které chrání ovladač proti vnějším vlivům: s krytím IP20 podle ČSN EN pro obytné místnosti. Smí být používán pouze v uzavřených prostorech; přitom musí být zajištěno, že je ovladač chráněn před prachem různého druhu a jinými látkami. s krytím IP54 podle ČSN EN pro oblast průmyslu. Skříň je prachotěsná a chráněna proti stříkající vodě. K používání v souladu s účelem patří také respektování návodu k používání i dodržování podmínek pro prohlídky a údržbu předepsaných firmou GEA. Jiné než výše popisované je pokládáno za použití nikoliv v souladu s určeným účelem. Za škody plynoucí z používání nikoliv v souladu s určeným účelem výrobce/ dodavatel neručí. Riziko nese uživatel sám. Návod k používání 9
10 Bezpečnost GEA MATRIX OP Přestavování a změny POŠKOZENÍ OSOB! Ovladače GEA MATRIX OP71 se nesmí používat: v prostředí s nebezpečím výbuchu, v prostředí s vodivým prachem, v prostředí se silným elektromagnetickým polem v prostředí s agresivní atmosférou, která např. napadá plastické hmoty.... v krytí IP20 se nesmí používat: ve vlhkém prostředí v prostředí s vysokou prašností vzduchu.... v krytí IP54 se nesmí používat: v mokrém prostředí v prostředí s velmi vysokou prašností vzduchu. Nesmíte provádět žádné změny, přístavby a přestavby ovladače GEA MATRIX OP71. Při přestavbách a změnách na ovladači GEA MATRIX zaniká prohlášení o shodě a tím i veškeré nároky na záruku. 3.5 Náhradní díly Smíte používat jen originální náhradní díly GEA, protože GEA neručí za škody vzniklé použitím jiných náhradních dílů. 3.6 Likvidace odpadu 3.7 Výběr personálu a jeho kvalifikace Je nutno dbát na řádnou a k životnímu prostředí šetrnou likvidaci provozních a pomocných látek. Každý, kdo je pověřen prací s ovladačem GEA MATRIX OP71, si před započetím prací musí přečíst a zcela porozumět tomuto návodu. Následující práce na jednotce musí být prováděny pouze kvalifikovaným personálem: - Montáž - Elektrická instalace: Pouze školení pracovníci v oboru elektrotechniky s kvalifikací dle 6 vyhlášky ČÚBP a ČBÚ č. 50/78Sb. - Uvedení do provozu - Údržba Všichni odborní pracovníci musí být schopni svěřenou práci posoudit, rozeznat možná nebezpečí a zabránit jim. 10 Návod k používání
11 GEA MATRIX OP71 Technický popis 4 Technický popis 4.1 Popis výkonů Ovladač GEA MATRIX OP71 k ovládání vzduchotechnických jednotek firmy GEA je k dispozici ve dvou typových řadách: typová řada OP71C (Comfort) pro normální prostředí (IP20) a typová řada OP71I (Industry) pro průmyslové prostředí (IP54). Ovladač slouží pro komunikaci uživatele s regulačními / řídícími systémy firmy GEA MATRIX Systems. Ovladač GEA MATRIX OP71 má připojení na sběrnici MATRIX.Net, přes kterou jednotky komunikují s řízením MATRIX. Displej Ovladače GEA MATRIX OP71 mají soustavu menu v nekódovaném textu, přes kterou má uživatel přímý přístup k mnoha funkcím jednotek GEA. Podle technického vybavení jednotek se menu ovladače dynamicky mění. Ovladačem je pak možné ovládat i cizí systémy - např. osvětlení prostoru (přes MATRIX.LON). Návod k používání 11
12 Technický popis GEA MATRIX OP71 Technické údaje Typová řada O71C (Comfort) OP71I (Industry) Oblast použití Komfortní oblast Průmyslová oblast Klima prostředí Přípustná teplota okolí 0 C až 45 C Přípustná teplota skladování -10 C až 65 C Přípustná relativní vlhkost 15 % až 75 % bez kondenzace Elektromagnetická kompatibilita Elektromagnetická interference podle ČSN EN / ČSN EN (EMI) Elektromagnetická odolnost podle ČSN EN (EMS) Mechanické hodnoty Vnější rozměry (Š/V/H) 83 x 135 x 30 mm 83 x 135 x 55 mm Uchycení přímo na ze nebo na zdi do krabice pod omítkou Hmotnost 184 g 248 g Materiál ovladače N185 Noryl UL 94 V-0 Vrchní část ovladače RAL 9016 (provozní bílá) RAL 7035 (světlá še ) Spodní část ovladače RAL 9016 (provozně bílá) RAL 7016 (antracit) (případně AP-krabice) Tlačítka RAL 7074 RAL 7016 (antracit) Krytí (podle DIN 40050) IP20 IP54 Pracovní poloha montovat svisle montovat svisle Kabelový přívod zezadu zespoda 3 membránovými průchodkami M16 Elektrické hodnoty Napájecí napětí z napě ového zdroje jednotky 12 Návod k používání
13 GEA MATRIX OP71 Montáž a instalace 5 Montáž a instalace NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM! Elektrickou instalaci a (de)montáž ovladače GEA MATRIX smí provádět jen vyškolení pracovníci při dodržení tohoto návodu k používání a platných předpisů ČSN. Před vrtáním se přesvědčte, zda se v místě vrtání nenachází elektrické vedení nebo trubky. Instalujte GEA MATRIX OP71 pouze v uzavřených prostorech. Nepřivádějte žádné cizí napětí na ovladače GEA MATRIX OP Montáž ovladače GEA MATRIX OP71 Jako předlohu pro montáž ovladače GEA MATRIX OP71 použijte vrtací šablonu (viz Vrtací šablony na str. 83). Dbejte na to, aby se montážní deska při montáži nezdeformovala Montáž ovladače GEA MATRIX OP71C (IP20) Ovladač GEA MATRIX OP571C (IP20) je vhodný k montáži na stěnu, na krabici pod omítkou (dodávka stavby). Při montáži ovladače na podomítkové instalační krabice, obzvláště na krabice umístěných v dutých příčkách, dbejte na to aby nebyla ovlivněna měřená teplota prostoru. Zamezte případnému proudění vzduchu utěsněním průchodů krabice. Po provedení montáže na krabici kruhového průřezu pod omítkou, může zůstat viditelná část krabice pod montážní deskou. Podle potřeby dbejte na vhodné zakrytí barvou, tapetou apod. Uvolněte vrchní kryt (1) na spodní straně ovladače MATRIX OP71 šroubovákem a vysuňte vrchní kryt (1) ve směru šipky (viz detail). Návod k používání 13
14 Montáž a instalace GEA MATRIX OP71 Zave te vodiče přívodním otvorem (1) do montážní desky (2) ovladače GEA MATRIX OP71. Prove te namontování montážní desky ovladače GEA MATRIX OP71 na stěnu nebo na krabici určenou pod omítku Montáž ovladače GEA MATRIX OP71I (IP54) Ovladač GEA MATRIX OP71I je vhodný k montáži na stěnu (dodávka včetně el. rozvodné krabice). Tři membránové průchodky jsou umístěny na spodní části krabice. Prove te na spodní straně ovladače GEA MATRIX OP71 šroubovákem uvolnění horní části (1) a vyzvedněte horní část (1) směrem vzhůru z montážní desky (2). Dejte pozor, aby nedošlo k deformaci montážní desky. 14 Návod k používání
15 GEA MATRIX OP71 GEA MATRIX - Ovladač s displejem Podle potřeby vyšroubuje upevňovací šrouby z krabice (1). Sejměte montážní desku (3) z krabice (1). Nepoško te těsnění (2) mezi montážní deskou a krabicí. Ve te přívodní kabel membránovými průchodkami (1) do krabice (2) ovladače GEA MATRIX OP71I. Připevněte krabici na stěnu. Provlékněte kabely přívodním otvorem v montážní desce (1) ovladače GEA MATRIX OP71I. Nasa te montážní desku (1) na krabici (2) a přišroubujte montážní desku (1) na krabici (2). Návod k používání 15
16 Montáž a instalace GEA MATRIX OP Instalace ovladače GEA MATRIX OP71 Pro připojení ovladače MATRIX OP71 smějí být použity pouze následující průřezy vodičů: Typ vedení Počet vodičů Průřezy vodičů min. až max. Pevné vedení 1 0,22 až 0,5 mm 2 Flexibilní vedení 1 0,22 až 0,5 mm 2 0,22 až 0,5 mm 2 pozinkované 0,22 mm s žilovou koncovkou (4-žilové krimpování např. s kleštěmi Knipex ) K připojení ovladače GEA MATRIX jsou nutné následující kroky: připojit napájecí napětí připojit MATRIX.Net Používejte pro stavbu MATRIX.Net pouze datové kabely, jejichž vodiče jsou párově twistovány a které mají opletené stínění. Doporučujeme tento datový kabel: Typ: CAN-BUS flexibilní 2 x 2 x... mm 2 nebo 1 x 4 x... mm 2. Odizolovat vodiče a připojit podle schéma zapojení Svorka Signál Napájecí napětí 95 GND 99 Vcc MATRIX.Net 96 Low 98 High Vrchní díl zavěsit na montážní desku a směrem dolů zaklapnout. 16 Návod k používání
17 GEA MATRIX OP71 Montáž a instalace 5.3 Demontáž ovladače GEA MATRIX OP71 NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM! Ovladač GEA MATRIX OP71 je napájen z napě ového zdroje vzduchotechnických jednotek. Proto neodpojujte od napětí samotný ovladač! Vzduchotechnické jednotky odpojit od napětí, zajistit proti znovuzapnutí, ověřit zda není ovladač pod napětím, uzemnit, spojit nakrátko a zakrýt sousedící části, které jsou pod napětím. Jinak mohou být následkem těžká poranění nebo smrt. Odpojte vzduchotechnické jednotky a tím i ovladač GEA MATRIX od napětí. Vyhákněte šroubovákem na spodní straně ovladače GEA MATRIX OP71 vrchní díl (1), jak je znázorněno na obrázku a odklopte jej nahoru od montážní desky. Stiskněte šroubovákem příslušné svorky a vytáhněte jednotlivé vodiče. Uvolněte montážní desku ze stěny. Zkompletujte ovladač GEA MATRIX OP71. Dodatečná demontáž u skříně IP54: Odšroubujte montážní desku od krabice. Vytáhněte vodiče z membránových průchodek Uvolněte krabici ze stěny. Zkompletujte ovladač GEA MATRIX OP71I. Návod k používání 17
18 Uvedení do provozu a testování GEA MATRIX OP71 6 Uvedení do provozu a testování 6.1 Stav při expedici Ovladač GEA MATRIX je přednastaven takto: Zakončovací odpor sběrnice oba DIP-přepínače: zavřené (ON)* 6.2 Nastavení zakončení MATRIX.Net Ukončení sběrnice mohou být na ovladači GEA MATRIX OP71 v případě potřeby změněny spínačem. Je-li ovladač GEA MATRIX OP71 zapojen do sítě MATRIX.Net jako první nebo poslední přístroj (uzel), v síti GEA, musí být zapojeny ukončovací odpory (ON). Nastavte zakončovací odpor podle vyobrazení u prvního a posledního ovladače sítě. DIP-přepínač Funkce OFF OFF Zakončovací odpor vypnutý ON ON Zakončovací odpor zapnutý (stav při expedici) 18 Návod k používání
19 GEA MATRIX OP71 Uvedení do provozu a testování 6.3 Uzavření ovladače GEA MATRIX OP71 Po ukončení seřizovacích prací může být ovladač GEA MATRIX OP71 uzavřen. Zavěste vrchní část ovladače GEA MATRIX OP71 nejprve nahoře do výřezu (1) a zaklapněte horní část krytu (2) směrem dolů. 6.4 Testování provozu DŮLEŽITÉ Přívod napětí do ovladače je z napě ového zdroje vzduchotechnických jednotek. NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM! Zapněte proto přívod napětí do vzduchotechnických jednotek teprve po ukončení všech instalačních pracích! Zapněte přívod napětí do vzduchotechnických jednotek! Návod k používání 19
20 Uvedení do provozu a testování GEA MATRIX OP Testování ovladače GEA MATRIX OP71 Při korektním připojení začne ovladač kontrolou sítě a ukáže krátce obrazovku rozběhu. Následuje změna zobrazení na základní displej. Nedojde-li k žádné indikaci, okamžitě prove te odpojení a překontrolujte nejprve propojovací kabeláž. Pokud by ani po uplynutí asi 80 sekund od zobrazení obrazovky rozběhu nedošlo k zobrazení základního displeje, musíte jednotku odpojit od napětí a zkontrolovat, zda je datový kabel správně připojen a zda jsou zakončovací odpory správně nastaveny (viz také Chybová hlášení / odstraňování poruch na str. 71). Zvolte jazyk - postupujte podle následujících instrukcí: Při zobrazení základního dipleje otočte navigátorem doleva. Tlačítkem SET potvr te volbu Sprache wählen a vyberte požadovaný jazyk (viz obr. 30). Eventuální závady jsou indikovány písmenem "E" na stavovém displeji. Bližší informace k tomu viz "Odstraňování poruch" na str Návod k používání
21 GEA MATRIX OP71 Sí MATRIX.Net 7 Sí MATRIX.Net V této kapitole naleznete informace o síti MATRIX.Net a správném vytvoření sítě. MATRIX.Net je sí, pomocí níž je možné spojit přes datovou sběrnici různé komponenty regulačního systému GEA (účastníci sítě). Přes toto rozhraní dochází mezi účastníky k výměně informací, které jsou potřebné pro řízení a regulaci. Účastníky sítě mohou být: regulátory, ovladače, globální moduly, hodinový modul, rozhraní LON, rozhraní WEB, servisní software. 7.1 Skupinová struktura Skupina se skládá z minimálně 2 a z maximálně 20 účastníků (ovladač, 16 vzduchotechnických jednotek, DV modul, LON modul). Např. jeden ovladač a jeden regulátor / jednotka tak tvoří skupinu. Skupinu ale tvoří i LON modul a regulátor / jednotka. Přitom modul LON vysílá požadované a skutečné hodnoty do skupiny. U jednotek s MATRIX 3000 a MATRIX 4000 může být ovladač nahrazen globálním modulem, např. MATRIX.CLOCK, takže i tyto jednotky tvoří skupinu Skupinová struktura u sytému MATRIX 2000 Se systémem MATRIX 2000 je možné vytvořit skupinu (viz obr. 7-1). Obr. 7-1: Skupinová struktura s typem regulátoru MATRIX 2000 * Současné použití ovladače MATRIX OP71 a MATRIX.CLOCK v jedné síti není možné. Přiřazení skupinové adresy se provádí spínačem pro skupinovou adresu na ovladači viz návod k používání Ovladač GEA MATRIX - ovladač s displejem kapitola Uvedení do provozu a testování. Přiřazení MATRIX OP71 k této skupině probíhá přes konfiguraci clusteru - viz. podmenu konfigurace clusteru na str. 67 v tomto návodu k používání. Přiřazení modulů (MATRIX.V, MATRIX.LON) k této skupině se u modulu MATRIX.V provádí spínačem pro skupinovou adresu respektive u modulu MATRIX.LON softwarově viz. kapitola Uvedení do provozu a testování v tomto návodu k používání respektive návodech k používání pro GEA MATRIX.LON a MATRIX globální moduly Připojení sítě MATRIX.Net se provádí na ovladači. Návod k používání 21
22 Sí MATRIX.Net GEA MATRIX OP Skupinová struktura u systému MATRIX 3000 v kombinaci se systémem MATRIX 2000 Se systémy MATRIX 2000 a MATRIX 3000 lze utvořit skupinu. Obr. 7-2 na příkladu znázorňuje sí složenou z ovladače, systémů MATRIX 2000 a MATRIX 3000 a různých globálních modulů. Obr. 7-22: Skupinová struktura kombinace typů regulátorů MATRIX 2000 a MATRIX * Současné použití ovladače MATRIX OP71 a MATRIX.CLOCK v jedné síti není možné. Přiřazení skupinové adresy se provádí: - spínačem pro skupinovou adresu na ovladači viz. návod k používání Ovladač GEA MATRIX - ovladač s displejem kapitola Uvedení do provozu a testování. - na desce elektroniky regulátoru MATRIX 3000 viz. návod k používání jednotek. Přiřazení MATRIX OP71 k této skupině probíhá přes konfiguraci clusteru - viz. podmenu konfigurace clusteru na str. 67 v tomto návodu k používání. Přiřazení dat modulu MATRIX.LON probíhá přes konfiguraci na straně LON. Přiřazení modulu MATRIX.V k této skupině se provádí spínačem pro skupinovou adresu viz. kapitola Uvedení do provozu a testování v návodu k používání GEA MATRIX globální moduly. Řazení jednotek 2-16 je libovolné. Ovladač musí být připojen na typ regulátoru MATRIX Systém MATRIX 3000 umožňuje vytvoření skupiny i s komponenty ze systému MATRIX Pokud jsou přítomny globální moduly jako např. MATRIX.LON, DI, DO, AI, OP71 a pokud přes tyto skupinové moduly dochází ke zprostředkování potřebných provozních parametrů a požadovaných hodnot, je možné vynechat ovladač. 22 Návod k používání
23 GEA MATRIX OP71 Sí MATRIX.Net Skupinová struktura u systému MATRIX 3000 a/nebo MATRIX 4000 Se systémy MATRIX 3000 a MATRIX 4000 lze utvořit skupinu. Obr. 7-3 na příkladu znázorňuje sí složenou z ovladače, systémů MATRIX 3000 a MATRIX 4000 a různých globálních modulů. Obr. 7-3: Skupinová struktura kombinace typů regulátorů MATRIX 3000 a MATRIX 4000 * Současné použití ovladače MATRIX OP71 a MATRIX.CLOCK v jedné síti není možné. Řazení a kombinace regulátorů / jednotek jsou libovolné. Lze však také použít pouze regulátory MATRIX 3000 nebo pouze regulátory MATRIX Doporučujeme umístění ovladače jako první součásti skupiny. Přiřazení skupinové adresy se provádí: - spínačem pro skupinovou adresu na ovladači viz. návod k používání Ovladač GEA MATRIX - ovladač s displejem kapitola Uvedení do provozu a testování. - Na desce elektroniky regulátoru MATRIX 3000/4000 viz. návod k používání jednotek. Přiřazení MATRIX OP71 k této skupině probíhá přes konfiguraci clusteru - viz. podmenu konfigurace clusteru na str. 67 v tomto návodu k používání. Přiřazení dat modulu MATRIX.LON probíhá přes konfiguraci na straně LON. Přiřazení modulů MATRIX.V, MATRIX.RF a MATRIX.EM k této skupině se provádí spínačem pro skupinovou adresu viz. kapitola Uvedení do provozu a testování v návodu k používání GEA MATRIX globální moduly. Kombinace jednotek se systémem MATRIX 3000 a jednotek se systémem MATRIX 2000 je v této skupinové struktuře přípustná viz Skupinová struktura u systému MATRIX 3000 v kombinaci se systémem MATRIX 2000 na str. 47. Kombinace jednotek se systémem MATRIX 4000 a jednotek se systémem MATRIX 2000 není možná. Návod k používání 23
24 Sí MATRIX.Net GEA MATRIX OP Struktura sítě MATRIX.Net Sí se může skládat z jedné nebo z více (až 16) skupin. Dodatečně je možné integrovat do sítě globální moduly. Strukturu sítě / topologii sítě systému MATRIX.Net je nutné provádět v řadě viz Topologie sítě na str. 25. Maximální struktura sítě MATRIX.Net je na příkladu znázorněna na obr Obr. 7-4: Příklad maximální struktury sítě * Současné použití ovladače MATRIX OP71 a MATRIX.CLOCK v jedné síti není možné. Maximální struktura sítě se může skládat z: - maximálně 16 skupin jednotek viz Topologie sítě na str dvou modulů s digitálním vstupem (MATRIX.DI) - dvou modulů s analogovým vstupem (MATRIX.AI) - dvou modulů s digitálním výstupem (MATRIX.DO) - modul odpadního vzduchu (MATRIX.EM) - až 16ti LON modulů (MATRIX.LON) - každé skupině lze přiřadit max. 1 modul MATRIX.LON - jedněch spínacích hodin (MATRIX.CLOCK) nebo jednoho skupinového ovladače (MATRIX OP71)** ** Pokud se do skupiny přihlásí vzduchotechnický modul (modul LON) a tato skupina je přiřazena clusteru nadskupinového ovladače MATRIX OP71, dojde ke konfliktu adres. Modul LON a ovladač MATRIX OP71 by měly proto obsluhovat rozdílné skupiny. Řazení skupin jednotek a globálních modulů je libovolné. Rozhodující pro přiřazení jednotlivých jednotek a globálních modulů do skupiny je: - nastavení spínače pro skupinovou adresu (viz. kapitola Uvedení do provozu a testování v tomto návodu k používání) - respektive přiřazení vstupu a výstupu modulu ke skupině jednotek servisním softwarem MATRIX.PC a nikoli fyzické řazení. 24 Návod k používání
25 GEA MATRIX OP71 Sí MATRIX.Net 7.3 Topologie sítě Systém MATRIX.Net může být vystavěn v linkové struktuře nebo v linkové struktuře s odbočkou. Všechny jednotky vybavené systémem MATRIX mohou přistupovat do této datové sběrnice. Datová sběrnice musí být na obou fyzických koncích ukončena. Na příslušných elektronických deskách jsou integrovány přepínací odpory na zakončení rozhraní, které zajiš ují bezpečné zakončení více u jednotlivých globálních modulů vždy v odstavci Připojení MATRIX.Net Linková struktura Na obrázku je zobrazena výstavba systému MATRIX.Net s linkovou strukturou. Například jsou zesí ovány dvě skupiny vždy s jedním ovladačem a globálním modulem. Dodatečně je znázorněno napájecí napětí ovladače přes regulátor (svorky 95/ 99). Obr. 7-5: Výstavba sítě MATRIX.Net v linkové struktuře Datový kabel musí být položen tak, jak je znázorněno na obr. 7-5, aby příslušné odstínění kabelu bylo položeno pouze jednostranně viz Stínění/ uzemnění na str. 27. Návod k používání 25
26 Sí MATRIX.Net GEA MATRIX OP Linková struktura s odbočkami Tento obrázek znázorňuje výstavbu sítě MATRIX.Net v linkové struktuře s odbočkou. Na příkladu je zobrazeno připojení ovladače přes odbočku ve více skupinách. Přípustná maximální délka odbočky je 25 m. Obr. 7-6: Výstavba sítě MATRIX.Net v linkové struktuře s odbočkou * Jelikož není přípustné připojit svorkami 3 žíly, musí být počítáno s použitím mezisvorky! K tomu je možné použít podpůrné svorky (STV) na elektronické desce pokud již nejsou obsazeny nebo zvláštní svorky na místě instalace. Datový kabel musí být položen tak, jak je znázorněno na obr. 7-6, aby příslušné odstínění kabelu bylo zapojeno alespoň jednostranně viz Stínění/ uzemnění na str Návod k používání
27 GEA MATRIX OP71 Sí MATRIX.Net 7.4 Výstavba sítě Datový kabel K výstavbě sítě MATRIX.Net používejte pouze datové kabely, jejichž žíly jsou párově twistovány a mají opletené stínění. DOPORUČENÍ Doporučujeme tento datový kabel: CAN-BUS flexible 2 x 2 x.. mm 2 nebo 1 x 4 x... mm Délky vedení Nezávisle na průřezu a počtu účastníků je absolutní maximum délky vedení včetně odboček 600 m. Délka jedné odbočky nesmí překročit 25 m. Celková délka všech odboček smí být maximálně 150 m. Při více než 110 účastnících a u příliš dlouhých vedení je nutné použít sí ový zesilovač. Pro zvětšení délky vedení jsou zapotřebí speciální můstky, které oddělují dobu chodu zprávy mezi sí ovými segmenty. Vždy podle délky vedení sítě MATRIX.Net je nutné změnit průřez sběrnicového vodiče! Délka vedení do 50 m Typ vedení 2 x 2 x 0,22 mm * 1 x 2 x 0,22 mm 2 x 2 x 0,5 mm * do 600 m 1 x 2 x 0,5 mm * Obsahuje 2 žíly pro napájení ovladačů popř. modulů. Stínění/uzemnění Datový kabel (MATRIX.Net) namontujte na jedné straně do vzduchotechnických jednotek GEA. Montujte jednostranně se stínící svorkou, aby byl zaručen co nejlepší elektrický kontakt. Stínění se stínící svorkou ke kostře připojte velkoplošně! V zařízeních s velkým rozsahem sítě nebo pokud je nutné počítat s velkým omezením u elektromagnetické kompatibility by mělo být stínění zapojeno oboustranně. Nejprve je nutné zajistit, aby se nevyskytovaly žádné rozdíly v potenciálech. Návod k používání 27
28 Obsluha ovladače GEA MATRIX OP71 8 Obsluha ovladače GEA MATRIX 8.1 Přehled ovládacích prvků Ovladač GEA MATRIX OP71 se skládají ze tří částí: (1) Displej (2) Ovládací tlačítka (3) Navigátor (otočný volič) Displej Ovladač GEA MATRIX OP71 má monochromatický grafický LCD displej (1) s rozlišením 128x64 bodů. LCD displej je podsvícený. Standardní nastavení: Podsvícení se zapíná automaticky stisknutím tlačítka nebo otočením navigátoru a opět vypne po 20s nečinnosti. Kontrast a jas displeje jsou nastavitelné přes menu. V klidovém stavu ukazuje displej základní údaje (viz Stavový displej clusteru (spořič obrazovky) na str. 29). Tlačítka Tlačítkem SET můžete: přejít na nižší úroveň v menu a provést zadání uložit nebo potvrdit zadání Tlačítkem ESC můžete: zadávání kdykoliv přerušit přejít v menu na nejbližší vyšší úroveň přepnout do základního zobrazení Navigátor Navigátorem (otočným voličem) můžete: procházet postupně dopředu a zpět jednotlivými menu měnit parametry (hodnoty) pohybovat kurzorem 28 Návod k používání
29 GEA MATRIX OP71 Obsluha ovladače Popis stavového displeje clusteru Stavový displej clusteru je určen pro zobrazení informace o stavu jednotlivých clusterů, pokud je ovladač MATRIX OP71 v klidovém stavu. Po 90 sekundách v základním menu výběr clusteru se přepne ovladač na stavový displej clusteru. Poté se displej mění vždy po 5 sekundách na další displej clusteru v úrovni clusterů. Zobrazují se pouze ty clustery, kterým jsou přiřazeny skupiny (viz str. 67) a ve kterých se nacházejí regulátory. Pomocí tlačítka SET se dostanete ihned do základního menu Cluster aktuálně zobrazeného clusteru - bližší informace viz základní menu "Cluster" na str. 31. Pomocí tlačítka ESC se vrátíte zpět do základního menu Výběr clusteru. Návod k používání 29
30 Obsluha ovladače GEA MATRIX OP Přehled menu Volitelná menu (nabídky funkcí) jsou závislá na variantě jednotky. Podle vybavení jednotky a příp. dalších ovladačů, se mění také menu a jejich uspořádání Volba menu Ze základního menu nebo také z každého dalšího menu listujete postupným otáčením navigátora z jednoho menu k dalšímu. Potvrzení vybraného menu provedete stisknutím tlačítka SET. Navigátorem můžete otáčet doprava i doleva. Display ovladače GEA MATRIX OP71 přepíná automaticky zpět na základní menu výběr clusteru, jestliže během 90 sekund nestiknete žádné tlačítko obsluhy nebo nepootočíte navigátorem. Po dalších 90 sekundách v základním menu Výběr clusteru se přepne na Stavový displej clusteru (spořič obrazovky) (viz str. 29). 30 Návod k používání
31 GEA MATRIX OP71 Obsluha ovladače 8.3 Základní menu Výběr clusteru V provozním stavu zobrazuje displej ovladače MATRIX OP71 základní menu výběr clusteru. Toto menu se člení: - na horní zobrazovací pole informačního displeje a - dolní zobrazovací pole seznam všech obsazených clusterů. Obě pole jsou oddělena čarou Základní menu Cluster Požadovaný cluster vyberte otáčením navigátora v základním menu Výběr clusteru. Stiskněte tlačítko SET a dostanete se do základního menu Cluster Vámi vybraného clusteru V základním menu vybraného clusteru můžete nyní otáčením navigátora provést požadovaná nastavení. Na informačním displeji se jako první zobrazuje hodnota prostorové teploty. Pootočením navigátora se dostáváme k možnosti nastavení jednotlivých požadovaných parametrů nebo stavů jednotky. Parametry, příp. stavy jednotky které jsou blokovány heslem se nezobrazí (viz Povolení menu pro, str. 68), zobrazí se nejbližší neblokované menu. Návod k používání 31
32 Obsluha ovladače GEA MATRIX OP Základní menu Všechny clustery Přes menu Všechny clustery je možné nastavit stejné požadované parametry pro všechny clustery najednou, bez nutnosti programování jednotlivých clusterů. Požadované hodnoty, které lze změnit jako číslo, zobrazují 0 a u položek výběru není výběr označen. Změněné hodnoty automaticky přepíší hodnoty nastavené v úrovni jednotlivých clusterů. 32 Návod k používání
33 GEA MATRIX OP71 Obsluha ovladače Symboly na informačním displeji V normálním provozním stavu ukazuje displej ovladače GEA MATRIX OP71 v základním menu úrovně clusteru menu "Požadovaná hodnota prostorové teploty". Toto menu se člení na: horní zobrazovací pole se symboly stavů spodní zobrazovací pole s požadovanou teplotou, symbolem a jednotkou. Obě pole jsou oddělena čarou. Informační displej zobrazuje maximálně 7 symbolů a právě vybraný cluster. Symboly nenastavených hodnot a stavů nejsou zobrazovány. Režim ventilátoru (viz str. 33) Provozní režim (viz str. 34) Ovládání hodin (viz str. 34) Provozní režim regulátoru (viz str. 35) Řízení oběhový / směšovací vzduch (viz str. 35) Indikace poruchy (viz str. 36) Indikace řízení (viz str. 36) a vybraný cluster (viz str. 36) Čas se zobrazuje pouze v základním menu Výběr clusteru. Symbol Fr, 14:10 Čas Zobrazení všedního dne a času. Podle nastavení jako 24-ti hodinové zobrazení nebo jako 12-ti hodinové. Symbol Režim ventilátoru Symbolem Režim ventilátoru" se znázorňuje pomocí jednoho z pěti symbolů aktuální nastavení provozu ventilátoru. Symbol Režim ventilátoru Nastaven je režim "Automatický provoz": Ovladač nastaví stupeň otáček pro ventilátor. Nastaven je režim "Automatický provoz s funkcí ztišení (Mute)": Ventilátor pracuje v režimu "Automatický provoz", se zablokovaným nejvyšším stupněm otáček. Nastaven je režim "Pevný stupeň otáček" : Počet otáček ventilátoru je pevně dán nastavením jednoho z 5-ti přednastavených stupňů (1.. 5). Nastaven je režim "Pevný počet otáček v procentech": Počet otáček ventilátoru je pevně dán nastavením otáček v procentech (10 až 100%). Nastaven je režim "Vypnuto (OFF)" : Ventilátor je vypnut a nelze jej zapnout regulací. Jednotka je vypnutá. Pro topné jednotky: Regulátory mají "Funkci protimrazové ochrany", tj., klesne-li teplota místnosti na hodnotu nižší než 4 C, jsou vzduchotechnické jednotky také při zvoleném režimu ventilátoru OFF zapnuty na první stupeň otáček 1 a ventil topení otevřen. Návod k používání 33
34 Obsluha ovladače GEA MATRIX OP71 Symbol Provozní režim "Provozní režim" znázorňuje aktuální nastavení provozu pomocí jednoho ze tří symbolů. Symbol Provozní režim Provozní režim je v "Normálním provozu" (denní provoz). Přednastavení probíhá přes spínací hodiny nebo zápisem v menu "Provozní režim" Provozní režim je v "Útlumovém režimu" (noční provoz). Přednastavení probíhá přes spínací hodiny nebo zápisem v menu "Provozní režim". Pohotovostní režim nastavitelný pouze manuálně Symbol Ovládání spínacího času Symbolem "Ovládání spínacího času" je znázorněno aktuální zadání ovládání spínacího času. Symbol Ovládání spínacího času Provozní režim časový spínač je nastaven. Ovládání probíhá podle dob nastavených v menu časový spínač. 34 Návod k používání
35 GEA MATRIX OP71 Obsluha ovladače Symbol "Provozní režim regulátoru" Symbolem "Provozní režim regulátoru" se znázorňuje aktuální nastavení provozního režimu jedním z pěti symbolů. Symbol Provozní režim regulátoru "Provoz automatický": Chlazení a topení umožněno. Regulace pracuje automaticky podle přednastavených hodnot. "Režim topení": Dovoleno je pouze topení. Regulace pracuje v režimu topení podle přednastavených hodnot. "Režim chlazení": Dovoleno je pouze chlazení. Regulace pracuje v režimu chlazení podle přednastavených hodnot. "Fáze ohřevu": Regulace pracuje s normálními provozními hodnotami, avšak připojená směšovací klapka zůstává uzavřená. Fáze ohřevu se aktivuje na dobu nastavitelnou (přes servisní nástroj MATRIX.PC) před přepnutím na normální režim (denní režim). Fázi rozehřívání lze aktivovat pouze při řízení časovým programem. Tovární nastavení: aktivní / 10 min. "Pasivní chlazení": U směšovacích jednotek lze za výhodných poměrů mezi venkovní a prostorovou teplotou místnosti chladit venkovním vzduchem přes provozní režim regulátoru pasivní chlazení. Tento provozní režim regulátoru lze zvolit zvláš pro každý provozní režim jednotky, jako např. noční režim (útlum) a normální režim. I když se u všech jednotek v jedné skupině jedná o oběhové jednotky, lze variantu pasivní chlazení vybrat. V tomto případě slouží tato varianta k aktivaci pohotovostního režimu (Stand-by). Symbol Řízení oběhový / směšovací vzduch Symbolem "Řízení oběhový / směšovací vzduch" se znázorňuje aktuální nastavení provozního režimu řízení vzduchu jedním ze dvou symbolů. Symbol Řízení oběhový / směšovací vzduch Nastaven je režim "Provoz se směšovacím vzduchem" Nastaven je režim "Provoz s oběhovým vzduchem" Návod k používání 35
36 Obsluha ovladače GEA MATRIX OP71 Symbol Indikace poruchy Symbolem "Indikace poruchy" je ohlašována porucha, provozní varování nebo provozní informace (v ovladači, vzduchotechnických jednotkách nebo modulech). Symbol Indikace poruchy Indikace poruchy E : Došlo k poruše (Error). Při ohlášení provozní poruchy či provozního varování se zobrazí E. Např. se spustila ochrana motoru ventilátoru z důvodu přehřívání. Dokud je displej s provozními informacemi E zobrazen, porucha stále trvá. Pokud se porucha / varování již nevyskytuje, indikace poruchy E se zruší. Indikace informace i : Zobrazí se informace o provozním režimu. Pokud se informace nadále nezobrazuje, zruší se zobrazení s provozními informacemi "i". Provozní porucha či provozní varování mají na displeji přednost před provozní informací. Vyskytla-li se porucha i informace, zobrazí se symbol (E). Symbol Indikace řízení Symbolem "Indikace řízení" se znázorňuje jedním ze dvou symbolů vnější zásah do průběhu řízení. Symbol Indikace řízení Indikace řízení R : Řízení resp. zadávání požadovaných hodnot probíhá externě (Remote); např. připojený regulátor rozpoznal otevřené okno a odpojil ventilátor. Indikace řízení S : K servisnímu zásahu dochází přes MATRIX.Net. Indikace není: Ovládání pracuje bez zásahu externích zařízení. Symbol Cluster Symbol Cluster C:01 Zobrazení aktuálně vybraného clusteru (0-9, A-F). 36 Návod k používání
37 GEA MATRIX OP71 Obsluha ovladače Struktura clusterů / skupin v ovladači MATRIX OP71 Aby bylo možné opatřit více skupin najednou stejnými nominálními hodnotami pohodlně přes ovladač MATRIX OP71, lze skupiny sloučit do clusterů. Ovladačem MATRIX OP71 lze řídit maximálně 16 skupin jednotek (0-9,A - F), které mohou být přiřazeny 1 až 16 clusterům (0-9, A - F). Tovární nastavení: každý cluster je obsazen jednou skupinou. Zaměnitelná označení clusterů jsou předem obsazena clusterem 0 až clusterem F. Počet clusterů n = (0-9, A - F) Počet skupin m = (0-9, A - F) Návod k používání 37
38 Obsluha ovladače GEA MATRIX OP Základní ovládání přes displej Na následujících stránkách naleznete v příkladech popis základního ovládání přes displej Změna hodnot Vyberte si menu, např. "Požadovaná hodnota prostorové teploty". Stiskněte tlačítko "SET". Momentálně nastavená požadovaná hodnota je zobrazena inverzně a objeví se hlavní řádek Změna požadované hodnoty (Sollwert ändern). Otáčejte navigátorem doleva (snížení hodnoty) nebo doprava (zvýšení hodnoty), dokud není zobrazena nová požadovaná hodnota. Indikována je nová požadovaná hodnota teploty místnosti. Stiskněte tlačítko "SET". Nová požadovaná hodnota je akceptována. Uvidíte zobrazení s novou požadovanou hodnotou. Klávesou ESC můžete zavádění v každý okamžik přerušit Stará požadovaná hodnota zůstává. Uvidíte zobrazení se starou požadovanou hodnotou. Jestliže si přejete hodnoty měnit, postupujete vždy takto. Výběr menu, stisknutí "SET", navigátorem provést změnu hodnoty a hodnotu tlačítkem SET potvrdit. 38 Návod k používání
39 GEA MATRIX OP71 Obsluha ovladače Změna spínacích časů Otáčejte navigátorem až k menu Časový spínač Stlačením tlačítka SET vyberte menu Časový spínač Vyberte menu Týdenní program. Stiskněte tlačítko SET. Vyberte jednu položku z menu, např.: "Všechny dny v týdnu" (Alle Wochentage). Stiskněte tlačítko SET. Otáčejte navigátorem, dokud se neobjeví požadovaný čas. Pokud vyberete --:--, nebude tento čas sepnutí obsazen. Bude zobrazen nový čas hodin. Stiskněte tlačítko SET. Čas se uloží a zobrazení se posune do 2. pole. Stejným způsobem zadejte druhý čas. Zobrazí se nový čas hodin. Stiskněte tlačítko SET. Zobrazení se posune do třetího zadávacího pole. Jestliže druhé okno spínacího času nemá být obsazeno, pak stiskněte tlačítko "SET" dvakrát. Vrátíte se zpět do výchozího menu. Klávesou "ESC" můžete nastavování v každý okamžik přerušit Návod k používání 39
40 Obsluha ovladače GEA MATRIX OP Zapínání funkcí Vyberte menu, např. Režim ventilátoru (Ventilatormodus). Stiskněte tlačítko SET. Kurzor se objeví vlevo vedle předvolené funkce. Otáčejte navigátorem doleva či doprava, dokud se neobjeví kurzor vedle požadované položky. Kurzor je vedle požadované položky menu. Stiskem tlačítka SET potvr te nový režim ventilátoru. Tlačítkem ESC můžete zadávání kdykoli přerušit. 40 Návod k používání
41 GEA MATRIX OP71 Obsluha ovladače Aktivace položek menu Příklad: Aktivace Týdenní program Zvolte menu Týdenní program. Vyberte položku menu Aktivace. Objeví se položka menu Aktivace a kurzor stojí před zadávacím polem volby. Stiskněte tlačítko SET. Pole volby se změní z prázdného na černé. Pole volby prázdné = neaktivní, týdenní program je vypnutý. Pole volby černé = aktivní, týdenní program je zapnutý. Každým stiskem tlačítka SET se změní zobrazení. Po nastavení žádoucího stavu musíte použít tlačítko ESC k uložení tohoto stavu a opuštění položky menu. V tomto případě se tlačítkem SET neukládá! Mazání programu Příklad: Mazání programu Týdenní program Zvolte menu Týdenní program. Vyberte položku menu Mazání programu. Objeví se ověřovací dotaz Opravdu smazat?. Otočte navigátorem doleva až se JA objeví v černém pozadí. Pole ANO má nyní černé pozadí. Stiskněte tlačítko SET k vymazání týdenního programu se všemi spínacími časy. Tlačítkem ESC můžete zadávání kdykoli přerušit. Návod k používání 41
42 Obsluha ovladače GEA MATRIX OP Přiřazení clusterů k programům Zde se týdennímu programu přiřazují požadované clustery. Příklad: přiřadit 1. týdennímu programu cluster 5 Vyberte menu přiřazení clusteru Objeví se menu přiřazení clusteru (Clusterzuordnung) a kurzor se objeví před clusterem 0. Clustery, který byly již přiřazeny týdennímu programu, jsou znázorněny jako šedá políčka a nelze je vybrat znova. V tomto příkladě jsou clustery 2 a 7 již přiřazeny jinému týdennímu programu. Otáčejte navigátorem, dokud se kurzor neobjeví před požadovaným např. clusterem 5. Kurzor je před 5. Stiskněte tlačítko SET a pole cluster 5 se invertuje. Cluster 5 je nyní přiřazen 1. týdennímu programu. Pomocí tlačítka ESC můžete zadání vždy přerušit Změna názvů programů Jednotlivé týdenní programy můžete přejmenovat přes menu s volně volitelnými názvy. Tyto volně volitelné názvy se označují jako programová jména". Dále je popsána změna programového jména. Příklad: Programové jméno zde 1. týdenní program přejmenovat na normální program. Vyberte menu 1. týdenní program (1. Wochenprogramm) a poté bod menu změnit programové jméno (Prog.-Name ändern). Objeví se bod menu změnit programové jméno (Prog.-Name ändern) a v rámečku je 1. týdenní program. Stiskněte tlačítko SET. První písmeno se invertuje. Otáčejte navigátorem tak dlouho, dokud se neobjeví požadované písmeno N. Stiskněte tlačítko SET. 42 Návod k používání
43 GEA MATRIX OP71 Obsluha ovladače Inverze prvního písmene se vypne a zobrazí se "N". Další znak se zobrazí inverzně. Postupujte u všech písmen tak, jak je popsáno výše, dokud se nenastaví požadované programové jméno normální program. Při změně programových jmen můžete kurzor stisknutím tlačítka ESC vždy vrátit o jeden znak. 8.5 Menu Výběr clusterů Stiskejte tlačítko SET tolikrát, aby kurzor opustil zadávací pole. Zadaný název bude přijat a zobrazí se základní menu. V základním menu Výběr clusterů můžete vybrat cluster, pro který si přejete změnit požadované hodnoty. V seznamu se zobrazují pouze ty clustery, kterým jsou přiřazeny skupiny jednotek. Clustery, kterým jsou sice přiřazeny skupiny jednotek, ale nenacházejí se v nich žádné regulátory, se zobrazí, nelze je však zvolit. Z výroby jsou všechny clustery zapsány pod jménem cluster x. Můžete však zapsat také vlastní vybrané označení (viz konfigurace clusteru-označení na str. 67). Číslování clusterů v seznamu nelze změnit. Slouží pro identifikaci clusterů v různých menu. Návod k používání 43
44 Obsluha ovladače GEA MATRIX OP Menu Cluster Základní menu v úrovni clusteru slouží pro nastavení a změnu požadovaných hodnot. Požadované hodnoty se přitom vztahují na dříve vybraný cluster v základním menu výběr clusteru. Jednotlivá základní menu v úrovni clusteru se zobrazí či skryjí podle vybavení jednotek, které se v clusteru nacházejí Podmenu Požadovaná hodnota prostorové teploty Podmenu pro požadovanou hodnotu prostorové teploty se zobrazí jen tehdy, pokud je aktivováno v menu aktivace menu pro (viz str. 68) a pokud regulátor ve vybraném clusteru byl konfigurován na regulaci prostorové teploty. Podmenu "Požadovaná hodnota prostorové teploty" a "Požadovaná hodnota teploty přiváděného vzduchu" jsou zobrazovány v závislosti na konfiguraci připojeného regulátoru. Výběr se děje automaticky. V podmenu "Požadovaná hodnota prostorové teploty" můžete provést změnu předem nastavené požadované hodnoty prostorové teploty. Požadovaná teplota je uváděna, podle nastavení (viz "podmenu jednotek teploty" na str. 46), ve: stupních Celsia ( C) s rozlišením 0,5 C nebo stupních Fahrenheita ( F) s rozlišením 1 F Symbol Popis Symbol pro "Požadovanou hodnotu prostorové teploty" Nastavená požadovaná hodnota pro prostorovou teplotu ve stupních Celsia nebo stupních Fahrenheita. Rozsah hodnot 7 C až 40 C Výrobní nast. Normální režim: 22 C Útlumový režim: 18 C Výrobní nast. C Nastavené jednotky teploty ve stupních Celsia nebo stupních Fahrenheita V tomto menu můžete požadovanou hodnotu prostorové teploty změnit pro aktuální provozní režim: Prove te změnu požadované hodnoty prostorové teploty jak je popsáno pod "Změnou hodnot" na str Návod k používání
45 GEA MATRIX OP71 Obsluha ovladače Podmenu "Požadovaná hodnota teploty přiváděného vzduchu" Podmenu pro požadovanou hodnotu teploty přiváděného vzduchu se zobrazí jen tehdy, pokud je aktivováno v menu aktivace menu pro... (viz str. 68) a pokud byl regulátor ve vybraném clusteru konfigurován na regulaci teploty přiváděného vzduchu. Menu "Požadovaná hodnota teploty místnosti" a "Požadovaná hodnota teploty přiváděného vzduchu" jsou zobrazovány v závislosti na konfiguraci připojeného regulátoru. Výběr se děje automaticky. V menu "Požadovaná hodnota teploty přiváděného vzduchu" můžete provést změnu předem nastavené požadované hodnoty teploty přiváděného vzduchu. Požadovaná teplota je uváděna, podle nastavení (viz "podmenu jednotek teploty" na str. 67) ve: stupních Celsia ( C) s rozlišením 0,5 C nebo stupních Fahrenheita ( F) s rozlišením 1 F Symbol Popis Symbol pro "Požadovanou hodnotu teploty přiváděného vzduchu" Nastavená požadovaná hodnota pro teplotu přiváděného vzduchu ve stupních Celsia nebo stupních Fahrenheita. Rozsah hodnot 10 C až 60 C Výrobní nast. Normální režim: 25 C útlumový režim: 20 C Výrobní nast. C Nastavené jednotky teploty ve stupních Celsia nebo stupních Fahrenheita V tomto menu pro aktuální provozní režim můžete provést změnu požadované hodnoty teploty přiváděného vzduchu: Prove te změnu požadované hodnoty teploty přiváděného vzduchu jak je popsáno pod Změnou hodnot" na str. 38. Návod k používání 45
46 Obsluha ovladače GEA MATRIX OP Podmenu "Přednastavení režimu ventilátoru" Podmenu pro režim ventilátoru se zobrazí jen tehdy, pokud je aktivováno v menu aktivace menu pro... (viz str. 68). V podmenu "Režim ventilátoru" jsou na výběr čtyři položky. Jako nastavení od výrobce je v menu provedeno přednastavení na "Automatik". Položka Zobrazení Vysvětlení menu 1 Aus Ventilátor je odpojen a nelze jej zapnout regulací (Vypnuto) (viz "Upozornění" str. 46). 2 Automatik Stupeň otáček se zadává automaticky z řídící jednotky. (Automatika) 3 Auto Ventilátor pracuje v režimu "Automatický provoz", je ale (tichý chod) zablokován v nejvyšším stupni otáček. 4 Počet V podmenu může být zadán pevný stupeň otáček pro otáček xx % ventilátor. Podle konfigurace zařízení je toto nastavení nebo prováděno v % (od 0 do 100 %) nebo v pevných stupních Stupeň (od 1 do 5). otáček Zapínejte nebo vypínejte funkce režimu ventilátoru jak je popsáno pod Zapínání funkcí na str. 40. V následující části je popsána změna stupňů otáček na pevných stupních otáček; procentní nastavení pro % otáček funguje stejně. Jestliže vyberete režim ventilátoru "Stufe oder Drehzahl xx % Stupeň nebo otáčky xx %", uvidíte u malého symbolu další strany, že existují ještě další možnosti nastavování. Stiskněte tlačítko "SET". Otevře se další okno, Zvolte navigátorem nový stupeň otáček ventilátoru. Stiskněte tlačítko "SET", abyste nastavený stupeň otáček uložili. Platné pouze pro jednotky s funkcí "Topení": Regulátory mají "Funkci protimrazové ochrany", tj., klesne-li teplota místnosti na hodnotu nižší než 4 C, jsou vzduchotechnické jednotky také při zvoleném režimu ventilátoru AUS - VYP zapnuty se stupněm otáček 1 a ventil topení otevřen. Pokud má cluster kontinuální ventilátor, zobrazí dialog pro zadání režimu ventilátoru volbu počet otáček. V případě stupňového ventilátoru se zobrazí volba stupeň. Pokud se v clusteru nacházejí jak kontinuální, tak i stupňové ventilátory, zobrazí se vždy volba počet otáček. 46 Návod k používání
