1 Maximalizujte otevřený prostor Vše roste, kromě planety na které žijeme. Proto musíme změnit přístupy k využití životního prostoru. Ivativní trendy při zakládání zelených střech

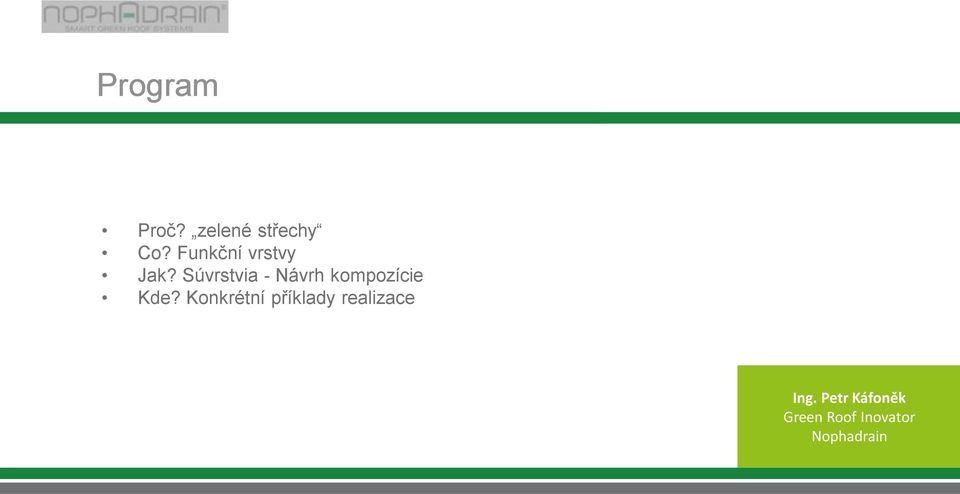

2 Program Proč? zelené střechy Co? Funkční vrstvy Jak? Súvrstvia - Návrh kompozície Kde? Konkrétní příklady realizace Ing. Petr Káfoněk Green Roof PK Ivator Nophadrain

3 Proč potřebujeme zelené střechy? Zdroj:

4 Proč potřebujeme zelené střechy? Strašiak?

5 CO 2 Zelené střechy prozatím nejsou medicíu na zvyšující se emise CO 2

6 Prostor - Místo - Společst Zdraví a prosperita

7 Využíjme prostor na maximum! Ukázka zastavěného prostoru

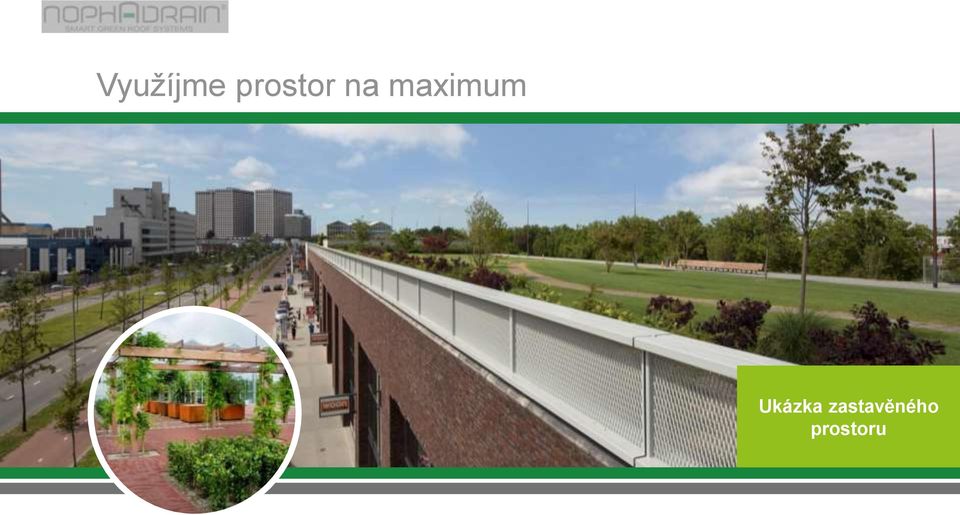

8 Využíjme prostor na maximum Ukázka zastavěného prostoru

13 Význam vodního cyklu Proč potřebujeme zelené střechy?

14 Srážky a protipovodňová prevence Proč potřebujeme zelené střechy?

15 Srážky a protipovodňová opatření Proč potřebujeme zelené střechy?

16 Srážky a protipovodňová opatření Zelená střecha Mocst substrátu Retence srážek/rok Extenzivní zelená střecha mm > mm > mm > mm > mm 40 % 45 % 50 % 55 % 60 % Intenzivní zelená střecha mm > mm > 500 mm 60 % 70 % > 90 % Proč potřebujeme zelené střechy?

17 Vodoretenční souvrství Nophadrain 1. Vegetační vrstva Extenzivní vegetace 2. Substrát ND SM-25 Substrátové panely + Vodoakumulační panely 3. Filtr 4. Drenáž Drenážní systém ND 6+1v 5. Ochrana 6. Protikořevá zábrana ND WSB-50 kořevzdorná fólie

18 Městské tepelné ostrovy Proč potřebujeme zelené střechy?

19 Městský tepelný ostrov Proč potřebujeme zelené střechy?

20 Souvrství zelené střechy obecně Vegetace Substrát Filtrační vrstva Drenážní vrstva Ochranná vrstva Kořevá bariéra Typická kompozice

21 Souvrství zelené střechy obecně - extensive / intensive 1. Vegetace 2. Substrát 3. Filtrační vrstva 4. Drenážní vrstva 5. Ochranná vrstva 6. Kořevá bariéra 7. Hydroizolace Tři vrstvy jeden produkt Typická kompozice Nophadrain kompozice Typický vs. Nophadrain System

22 Filtrační vrstva geotextile? Funkční vrstvy

23 Geotextílie Filtrační vrstva geotextile netkané Staplové vlák Nekonečné vlák nekalandrované kalandrované tkané Střižený pásek Mo-filament nekalandrované kalandrované V čem se lišíme?

24 Drenážní vrstva (povka jako povka)?? Funkční vrstvy

25 Drenážní vrstva (výška pů)?? Funkční vrstvy

26 Nophadrain drenážní jádro V čem se lišíme?

27 Použitý materiál a jeho vlaststi V čem se lišíme?

28 Návrh drenážní vrstvy Potřebné parametry: Srážkový koeficient v l/(s x m) Koeficient odtoku založený na sklonu mocsti substrátu a propuststi dlažby = C Plocha střechy in m² = A Délka (vzdálest) = Lr

29 Návrh drenážní vrstvy Dosazení parametrů do vzorce: q = C x r x A/Lr v jedkách l/(s x m) Tr q = Potřebné mžství vody odváděné drenážní vrstvou v l/s x m r = srážkový koeficient v l/(s x m²) C = odtokový koeficient A = plocha střechy m² Lr = odvodňující délka střechy Hr Br Lr Kalkulace drenážní kapacity

30 Návrh drenážní vrstvy L max = Drainage capacity of Drainage System C x r L max = max. Délka odtoku v m C = odtokový koeficient r = intenzita srážek v l/(s.m 2 ) v souladu s lokální rmou. Hr Br Tr Lr Kalkulace maximální délky odtoku

31 geotextile Ochranná vrstva?? Funkční vrstvy

32 Ochrana před dynamickou zátěží Ochranná vrstva Kluzná a ochranná vrstva

33 Souvrství intenzivní zelené střechy Ochranná vrstva EN

34 Drenážní systémy Nophadrain

38 Application horizontal Vegetated roof only Extensive green roof t insulated/ warm roof Roof has sufficient falls Extra water retention or weight restricted ND 4+1h SM25/SM50 Application vertical ND4+1h DGS-E ND Substructure drainage and protection system Extra water retention or weight restricted ND 5+1 SM25/SM50 ND 5+1 DGS-E Intensive green roof accessible for pedestrians only t insulated/ warm roof Roof has sufficient falls ND4+1h DGS-i/top soil ND 5+1 DGS-I/top soil Intensive green roof accessible for cars up to 2.5 ton t insulated/ warm roof Limited build up ND 620hd Laying course ND 620 Sub base layer construction Limited build-up ND 620hdsv Laying course ND 620sv Sub base layer Intensive green roof accessible for Heavy Good Vehicles t insulated/ warm roof Limited build-up ND 620hd ND 620hd construction Limited build-up ND 620hdsv Laying course ND 620hdsv Sub base layer Roof with hard landscaping only Trafficable for pedestrians only Terrace or Balcony t insulated/ warm roof ND Trasdrain 200hsv construction Podium deck t insulated/ warm roof ND 620 construction ND 620 Trafficable for cars up to 2.5 Tons t insulated/warm roof Limited build-up ND 620hd ND 620 Limited buid-up ND 600hdsv ND 600sv Trafficable for Heavy Good Vehicles t insulated/warm roof Limited build-up ND 620hd ND 620hd Limited buid-up ND 600hdsv ND 600hdsv Návrh skladby materiálu Normy & standardy Konstrukce střechy Sklon Odolst proti prorůstání kořenů Typ tepelné izolace Hydroizolace a její instalace Ochrana proti pádu Jak docílit úspěšného výsledku?

39 Souvrství užitkových střech Nophadrain Application horizontal Application vertical ND Substructure drainage and protection system Vegetated roof only Roof with hard landscaping only Trafficable for pedestrians only Trafficable for cars up to 2.5 Tons Trafficable for Heavy Good Vehicles Extensive green roof Intensive green roof accessible for pedestrians only Intensive green roof accessible for cars up to 2.5 ton Intensive green roof accessible for Heavy Good Vehicles Terrace or Balcony Podium deck t insulated/warm roof t insulated/warm roof t insulated/ warm roof t insulated/ warm roof t insulated/ warm roof construction t insulated/ warm roof construction t insulated/ warm roof construction t insulated/ warm roof construction Roof has sufficient falls Extra water retention or weight restricted Roof has sufficient falls Extra water retention or weight restricted Limited build up Limited build-up Limited build-up Limited build-up Limited build-up Limited buid-up Limited build-up Limited buid-up ND 4+1h SM25/SM50 ND4+1h DGS-E ND 5+1 SM25/SM50 ND 5+1 DGS-E ND4+1h DGS-i/top soil ND 5+1 DGS-I/top soil ND 620hd Laying course ND 620 Sub base layer ND 620hdsv Laying course ND 620sv Sub base layer ND 620hd ND 620hd ND 620hdsv Laying course ND 620hdsv Sub base layer ND Trasdrain 200hsv ND 620 ND 620 ND 620hd ND 620 ND 600hdsv ND 600sv ND 620hd ND 620hd ND 600hdsv ND 600hdsv

40 Application horizontal Vegetated roof only Extensive green roof t insulated/ warm roof Roof has sufficient falls Extra water retention or weight restricted ND 4+1h SM25/SM50 Application vertical ND4+1h DGS-E ND Substructure drainage and protection system Extra water retention or weight restricted ND 5+1 SM25/SM50 ND 5+1 DGS-E Intensive green roof accessible for pedestrians only t insulated/ warm roof Roof has sufficient falls ND4+1h DGS-i/top soil ND 5+1 DGS-I/top soil Intensive green roof accessible for cars up to 2.5 ton t insulated/ warm roof Limited build up ND 620hd Laying course ND 620 Sub base layer construction Limited build-up ND 620hdsv Laying course ND 620sv Sub base layer Intensive green roof accessible for Heavy Good Vehicles t insulated/ warm roof Limited build-up ND 620hd ND 620hd construction Limited build-up ND 620hdsv Laying course ND 620hdsv Sub base layer Roof with hard landscaping only Trafficable for pedestrians only Terrace or Balcony t insulated/ warm roof ND Trasdrain 200hsv construction Podium deck t insulated/ warm roof ND 620 construction ND 620 Trafficable for cars up to 2.5 Tons t insulated/warm roof Limited build-up ND 620hd ND 620 Limited buid-up ND 600hdsv ND 600sv Trafficable for Heavy Good Vehicles t insulated/warm roof Limited build-up ND 620hd ND 620hd Limited buid-up ND 600hdsv ND 600hdsv Souvrství užitkových střech Nophadrain Základní systémy Nophadrain

41 Application horizontal Vegetated roof only Extensive green roof t insulated/ warm roof Roof has sufficient falls Extra water retention or weight restricted ND 4+1h SM25/SM50 Application vertical ND4+1h DGS-E ND Substructure drainage and protection system Extra water retention or weight restricted ND 5+1 SM25/SM50 ND 5+1 DGS-E Intensive green roof accessible for pedestrians only t insulated/ warm roof Roof has sufficient falls ND4+1h DGS-i/top soil ND 5+1 DGS-I/top soil Intensive green roof accessible for cars up to 2.5 ton t insulated/ warm roof Limited build up ND 620hd Laying course ND 620 Sub base layer construction Limited build-up ND 620hdsv Laying course ND 620sv Sub base layer Intensive green roof accessible for Heavy Good Vehicles t insulated/ warm roof Limited build-up ND 620hd ND 620hd construction Limited build-up ND 620hdsv Laying course ND 620hdsv Sub base layer Roof with hard landscaping only Trafficable for pedestrians only Terrace or Balcony t insulated/ warm roof ND Trasdrain 200hsv construction Podium deck t insulated/ warm roof ND 620 construction ND 620 Trafficable for cars up to 2.5 Tons t insulated/warm roof Limited build-up ND 620hd ND 620 Limited buid-up ND 600hdsv ND 600sv Trafficable for Heavy Good Vehicles t insulated/warm roof Limited build-up ND 620hd ND 620hd Limited buid-up ND 600hdsv ND 600hdsv Souvrství užitkových střech Nophadrain Podpora projektantů

45 Nophadrain Systémy Normy standardy certifikáty

46 Vlastní výroba produktů vysoké kvality Kompozit (vše v jedm)

47 Nophadrain rozchodníkové školky 13 let praxe Výrobní kapacita > 500,000 m² Druhová rozmanitost rozchodníků vysoké kvality Největší Evropský dodavatel rozchodníkových produktů Chlazený transport, doručení do 48 hodin Nepřekonatelné ceny Sedumdirect z naší školky

48 Bez nás

49

50

51

52

53

54

55 Reference Nophadrain

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93 Děkuji vám za pozorst
