1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.7 Základy klempířského minima Kapitola 25 Ploché střechy Ing. Polehňa Vladimír

2 Obsah OBSAH... 2 ANOTACE PLOCHÉ STŘECHY STŘECHA ROZDĚLENÍ PLOCHÝCH STŘECH STŘECHA JEDNOPLÁŠŤOVÁ ŘEŠENÍ IZOLACE U JEDNOPLÁŠŤOVÝCH STŘECH ŘEŠENÍ DVOUPLÁŠŤOVÝCH STŘECH ŘEZ STŘEŠNÍM PLÁŠTĚM PRACOVNÍ LIST PLOCHÉ STŘECHY DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 9

3 Anotace Výukový materiál Realizace klempířských prací a dovedností je určen především žákům prvních až třetích ročníků všech klempířských oborů, případně i žákům nástavbového studia obdobného zaměření. Mnohé tématiky najdou uplatnění i u oborů karosářského zaměření. Zpracovaný materiál je vhodný k samostudiu žáků, ale i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů. Každý z výukových celků obsahuje přílohu pracovních listů, kde jsou připraveny otázky na procvičení získaných znalostí a informací. Žáci si rozšíří své znalosti o rozdělení plochých střech i o složení jednoplášťových i víceplášťových střech. Získají informace o vrstvení střešních plášťů. 3

4 1 PLOCHÉ STŘECHY 1.1 Střecha Střecha je stavební konstrukce nad chráněným (vnitřním) prostředím. Je vystavena přímému působení atmosférických vlivů a podílí se na zabezpečení požadovaného stavu vnitřního prostoru objektu. Skládá se z: - Nosné střešní konstrukce - Jednoho či několika střešních plášťů oddělených vzduchovými vrstvami - Doplňkových konstrukcí a prvku 1.2 Rozdělení plochých střech. a) Jednoplášťové b) Dvouplášťové c) Víceplášťové 1.3 Střecha jednoplášťová Jednoplášťové střechy a) Tepelná izolace( kameninová nebo minerální vlna) b) Hydroizolace Složení jednoplášťových střech: Střešní plášť- část střechy nacházejíci se nad novou střešní konstrukcí, chránící objekt před vnějšími vlivy a zajišťující požadavky vnitřního prostředí. Skládá se z jedné či více dílčích vrstev nebo konstrukcí. Je to střecha, která: a) Nemá ve své střešní konstrukci žádnou větranou mezeru. b) Která odděluje chráněné vnitřní prosteředí před vnějšími vlivy jedním střešním pláštěm. 4

5 Příklad skladby střešního pláště: a) Nosná konstrukce b) Parozábrana- folie 1. částečně nebo plně kompletizovaný tepelně izolační dílec (tepelně izolační vrstva + hydroizolační vrstva) 2. spojovací vrstva 3. pevná spádová vrstva (například lehký beton) 4. nosná konstrukce 1.4 Řešení izolace u jednoplášťových střech Nabízí se několik možností: 1) klasické pořadí vrstev a) nosná konstrukce b) spádová vrstva c) parotěsná vrstva d) tepelně izolační vrstva e) hydroizolační vrstva 2) s obraceným pořadím vrstev a) nosná konstrukce, spádová vrstva, hydroizolační vrstva, tepelně izolační vrstva) 3) typ DUO (nosná konstrukce, spádová vrstva, parotěsná vrstva, tepelně izolační vrstva, hydroizolační vrstva, tepelně izolační vrstva) 1.5 Řešení dvouplášťových střech Dvouplášťové střechy Dvouplášťová vrstva bez parotěsné vrstvy. 1- Hydroizolační vrstva 2- Dilatační vestva (vložená separační ) 3- Nosná vrstva ve spádu 4- Nosná konstrukce horního pláště 5- Vzduchová mezera 6- Tepelně izolační vrstva 7- Nosná konstrukce dolního pláště 8- Kotvící prvek 5

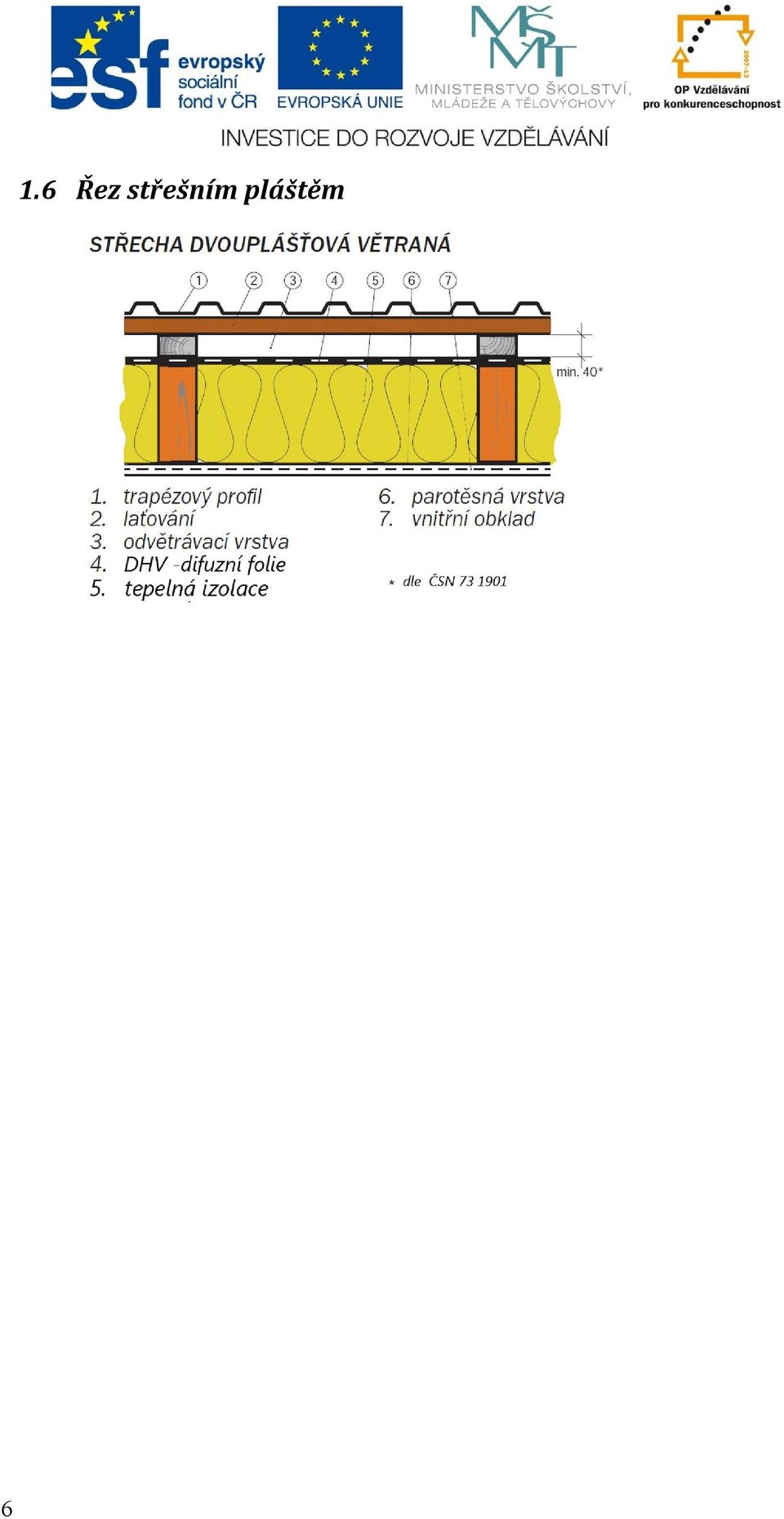

6 6 1.6 Řez střešním pláštěm

7 2 Pracovní list Ploché střechy 1) Z jakých základních vrstev se skládá plochá střecha? a. b. c. 2) Jak rozdělujeme ploché střechy? a. b. c. 3) Specifikuj jednoplášťovou střechu a. b. c. 4) Zakresli řez jednoplášťovou střechou a popiš vrstvy 5) Specifikuj víceplášťovou plochou střechu ) Zakresli řez dvouplášťovou střechou a popiš vrstvy 7

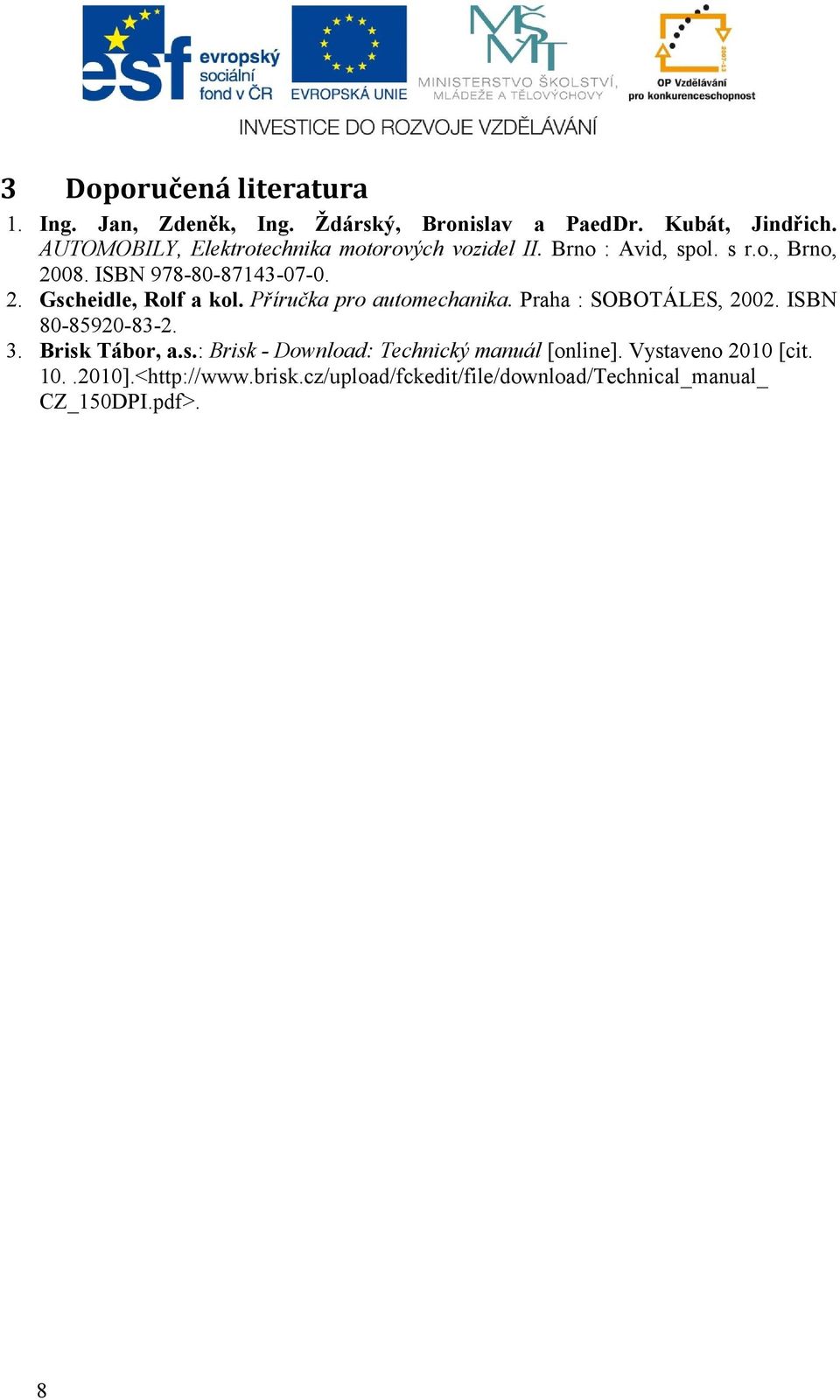

8 3 Doporučená literatura 1. Ing. Jan, Zdeněk, Ing. Ždárský, Bronislav a PaedDr. Kubát, Jindřich. AUTOMOBILY, Elektrotechnika motorových vozidel II. Brno : Avid, spol. s r.o., Brno, ISBN Gscheidle, Rolf a kol. Příručka pro automechanika. Praha : SOBOTÁLES, ISBN Brisk Tábor, a.s.: Brisk - Download: Technický manuál [online]. Vystaveno 2010 [cit ].< CZ_150DPI.pdf>. 8

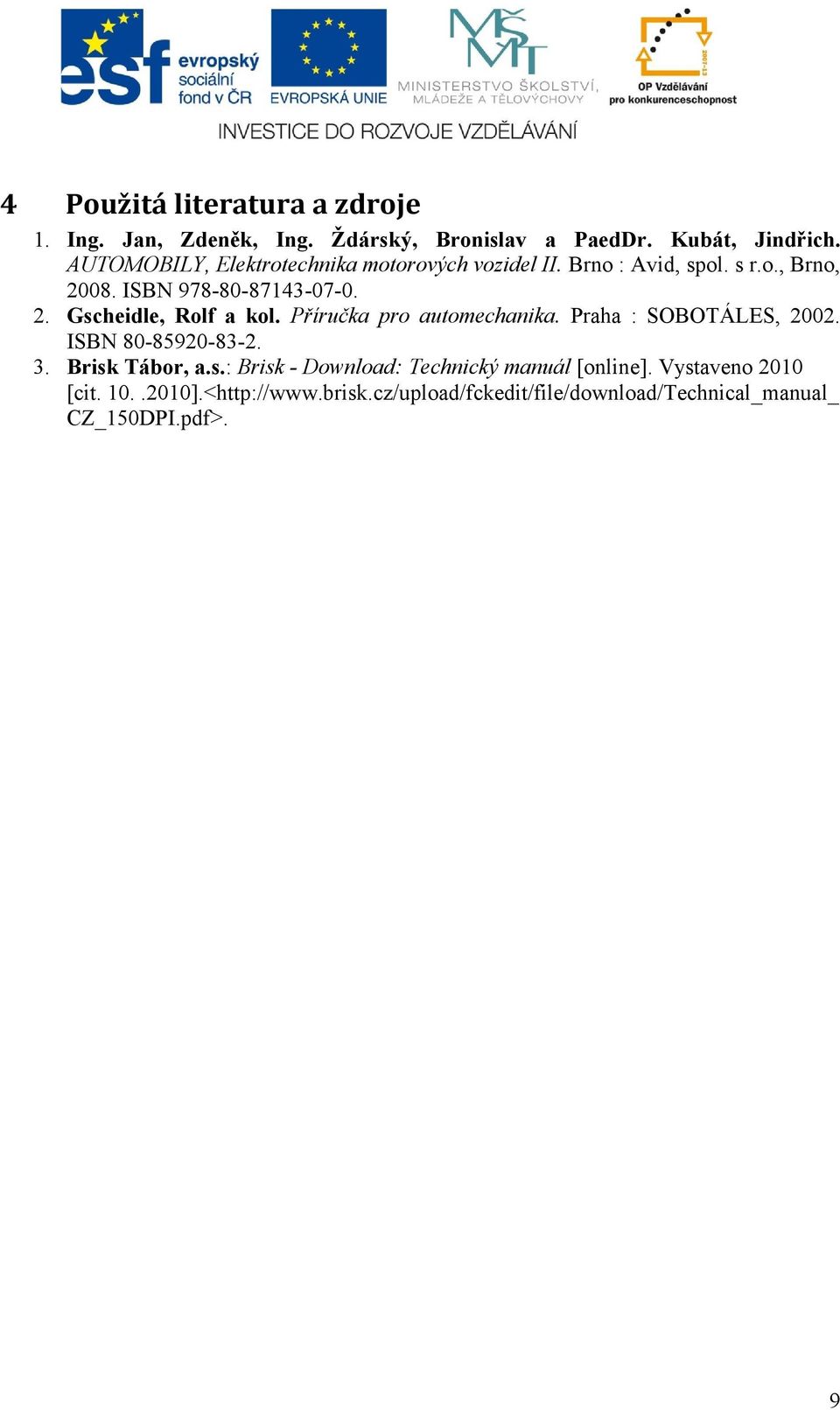

9 4 Použitá literatura a zdroje 1. Ing. Jan, Zdeněk, Ing. Ždárský, Bronislav a PaedDr. Kubát, Jindřich. AUTOMOBILY, Elektrotechnika motorových vozidel II. Brno : Avid, spol. s r.o., Brno, ISBN Gscheidle, Rolf a kol. Příručka pro automechanika. Praha : SOBOTÁLES, ISBN Brisk Tábor, a.s.: Brisk - Download: Technický manuál [online]. Vystaveno 2010 [cit ].< CZ_150DPI.pdf>. 9
