Infortrend Řada diskových polí ESDS. Lucie Klaudová

Transkript

1 Infortrend Řada diskových polí ESDS Lucie Klaudová

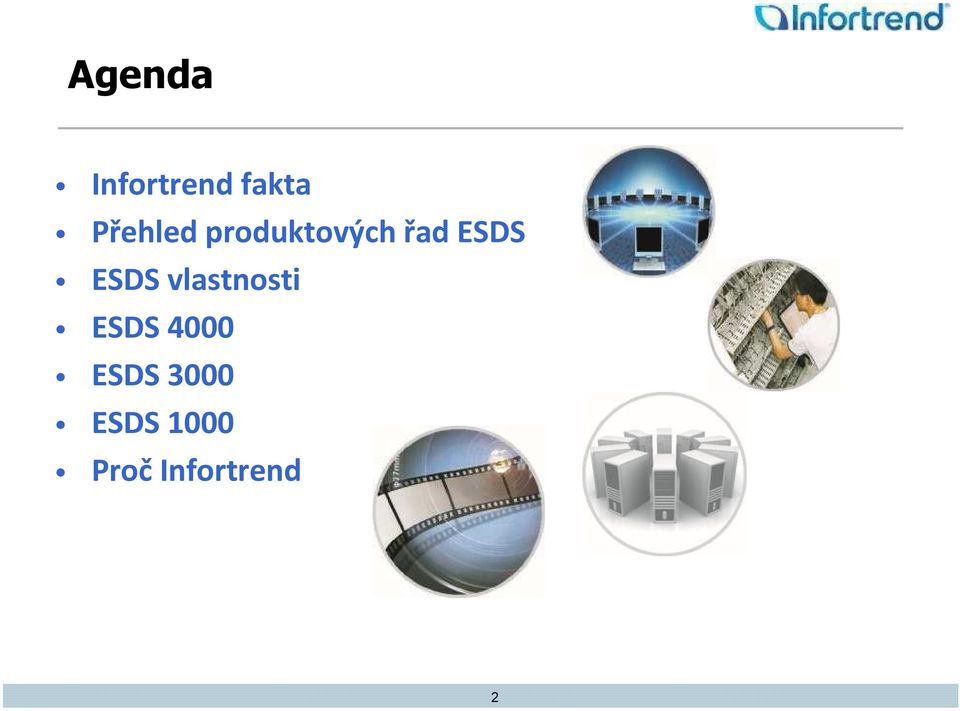

2 Agenda Infortrend fakta Přehled produktových řad ESDS ESDS vlastnosti ESDS 4000 ESDS 3000 ESDS 1000 Proč Infortrend 2

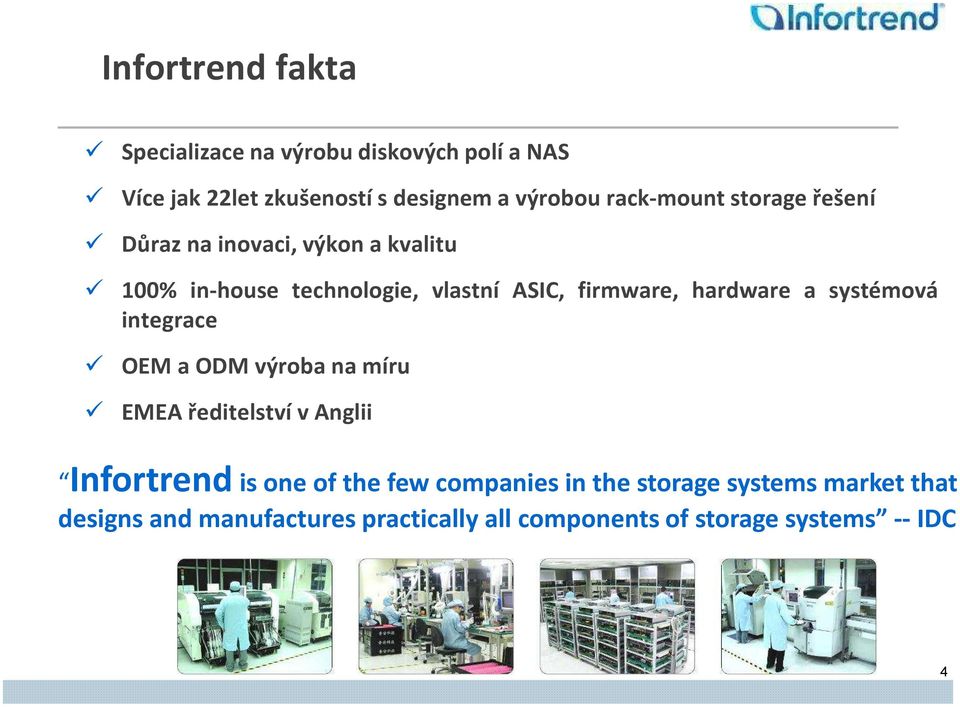

3 Infortrend fakta Specializace na výrobu diskových polí a NAS Více jak 22let zkušeností s designem a výrobou rack-mount storage řešení Důraz na inovaci, výkon a kvalitu 100% in-house technologie, vlastní ASIC, firmware, hardware a systémová integrace OEM a ODM výroba na míru EMEA ředitelství v Anglii Infortrend is one of the few companies in the storage systems market that designs and manufactures practically all components of storage systems -- IDC 4

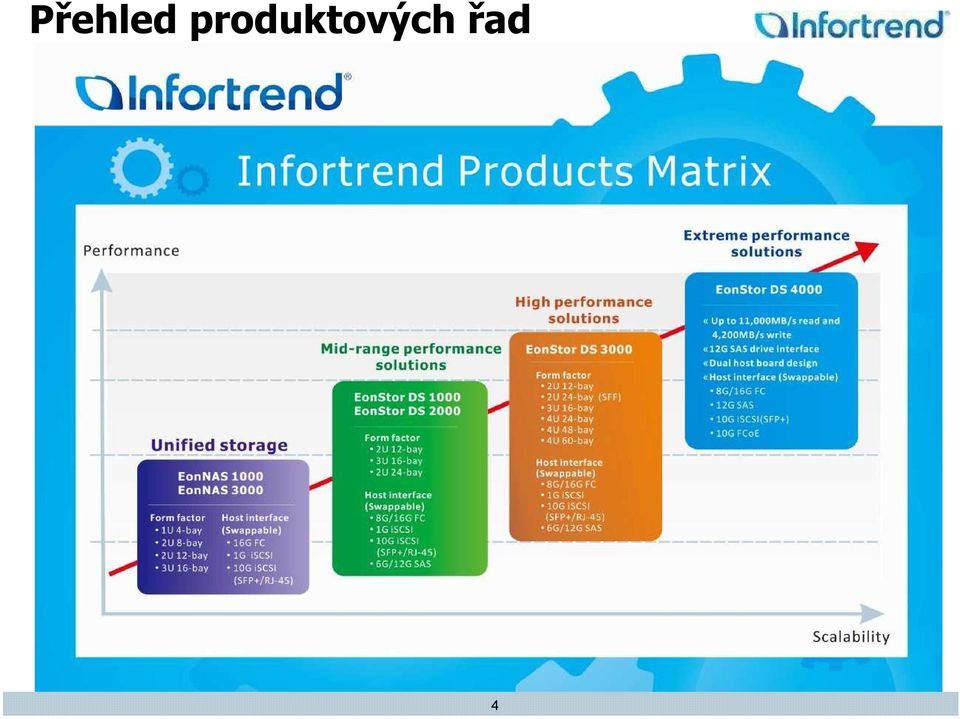

4 Přehled produktových řad 4

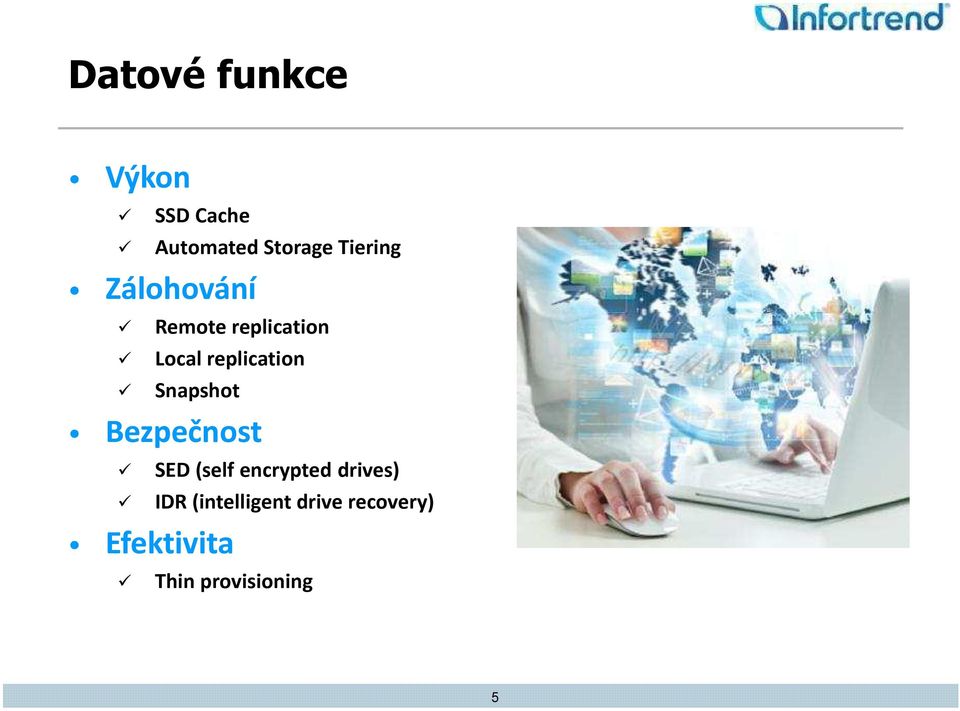

5 Datové funkce Výkon SSD Cache Automated Storage Tiering Zálohování Remote replication Local replication Snapshot Bezpečnost Efektivita SED (self encrypted drives) IDR (intelligent drive recovery) Thin provisioning 5

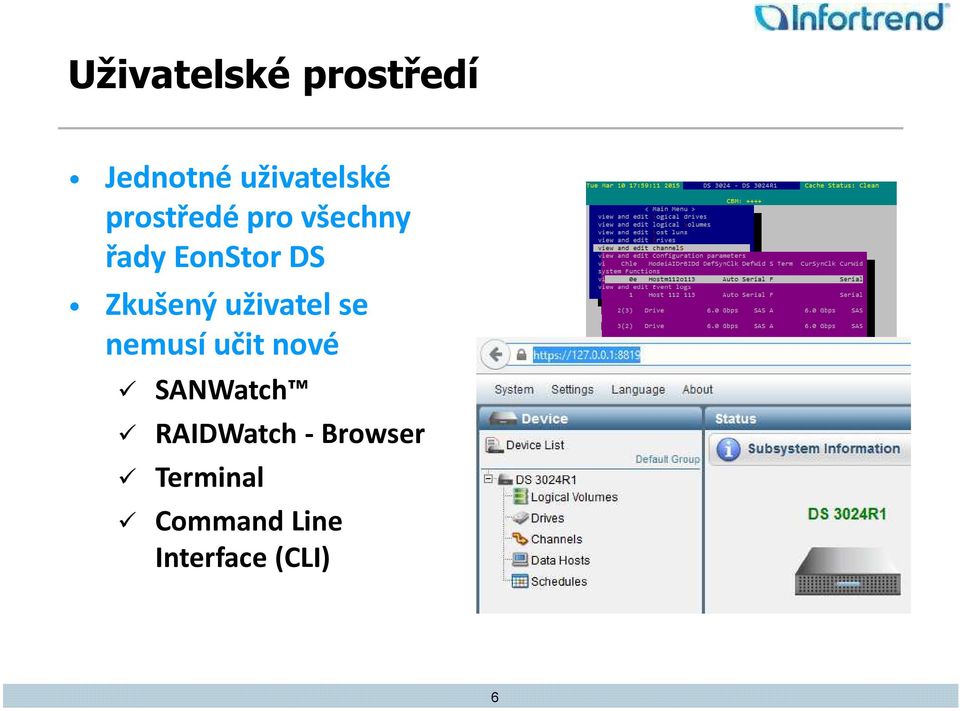

6 Uživatelské prostředí Jednotné uživatelské prostředé pro všechny řady EonStor DS Zkušený uživatel se nemusí učit nové SANWatch RAIDWatch - Browser Terminal Command Line Interface (CLI) 6

7 EonStor DS 4000

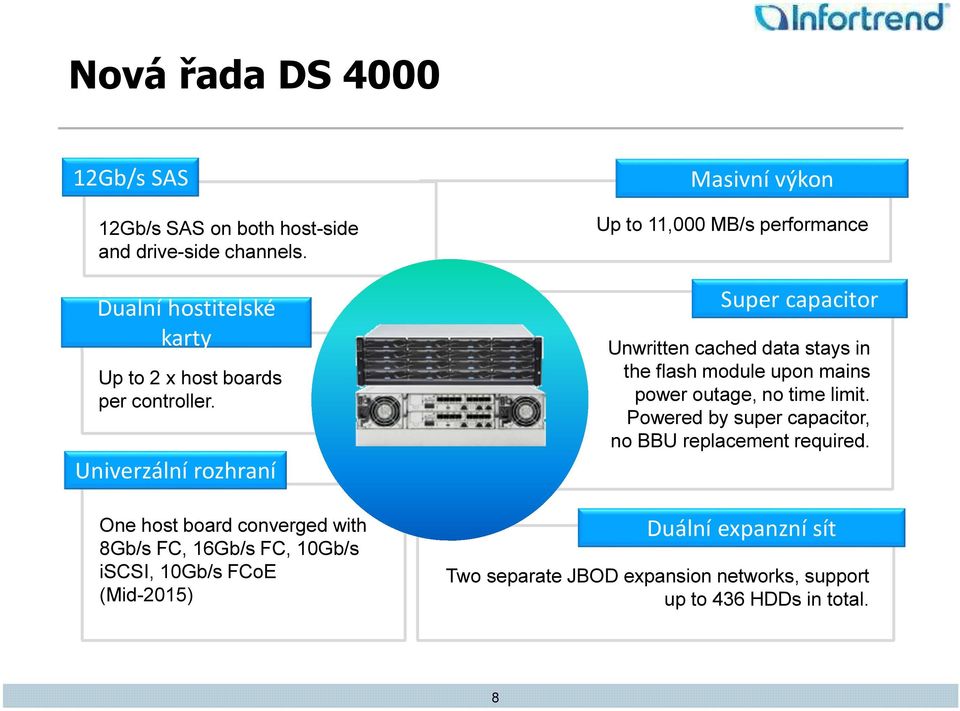

8 Nová řada DS Gb/s SAS 12Gb/s SAS on both host-side and drive-side channels. Dualní hostitelské karty Up to 2 x host boards per controller. Univerzální rozhraní One host board converged with 8Gb/s FC, 16Gb/s FC, 10Gb/s iscsi, 10Gb/s FCoE (Mid-2015) Masivní výkon Up to 11,000 MB/s performance Super capacitor Unwritten cached data stays in the flash module upon mains power outage, no time limit. Powered by super capacitor, no BBU replacement required. Duální expanzní sít Two separate JBOD expansion networks, support up to 436 HDDs in total. 8

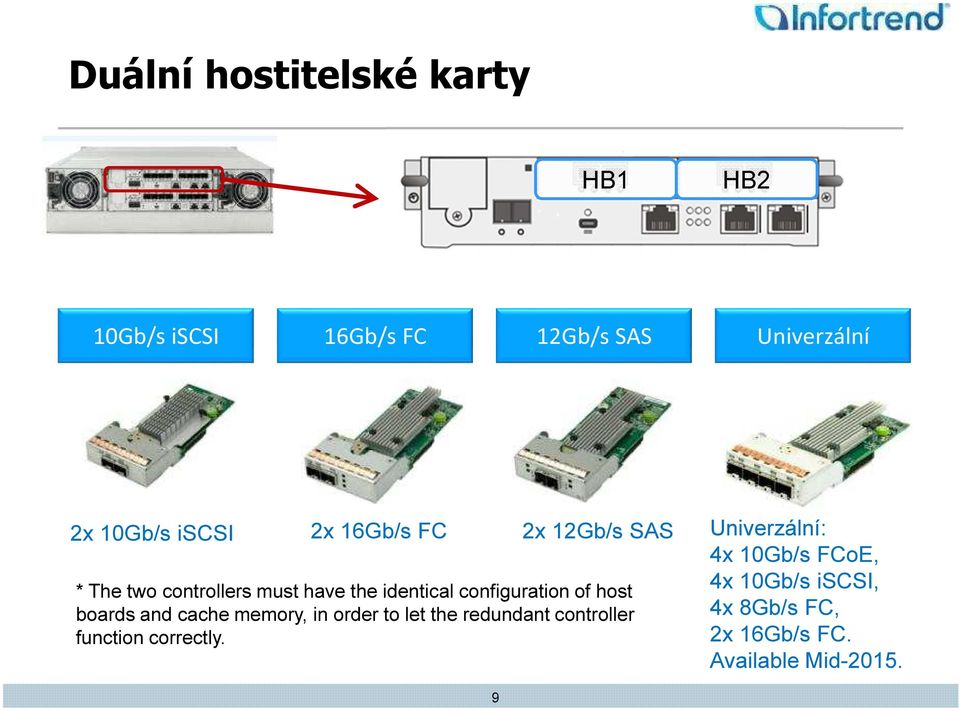

9 Duální hostitelské karty HB1 HB2 10Gb/s iscsi 16Gb/s FC 12Gb/s SAS Univerzální 2x 10Gb/s iscsi 2x 16Gb/s FC 2x 12Gb/s SAS * The two controllers must have the identical configuration of host boards and cache memory, in order to let the redundant controller function correctly. Univerzální: 4x 10Gb/s FCoE, 4x 10Gb/s iscsi, 4x 8Gb/s FC, 2x 16Gb/s FC. Available Mid

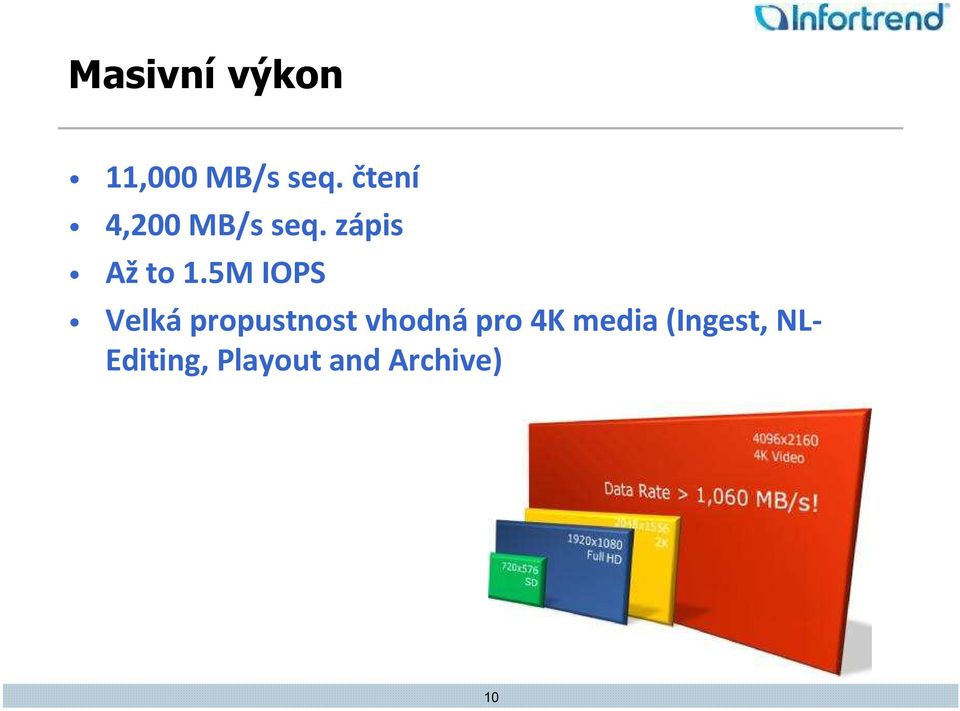

10 Masivní výkon 11,000 MB/s seq. čtení 4,200 MB/s seq. zápis Až to 1.5M IOPS Velká propustnost vhodná pro 4K media (Ingest, NL- Editing, Playout and Archive) 10

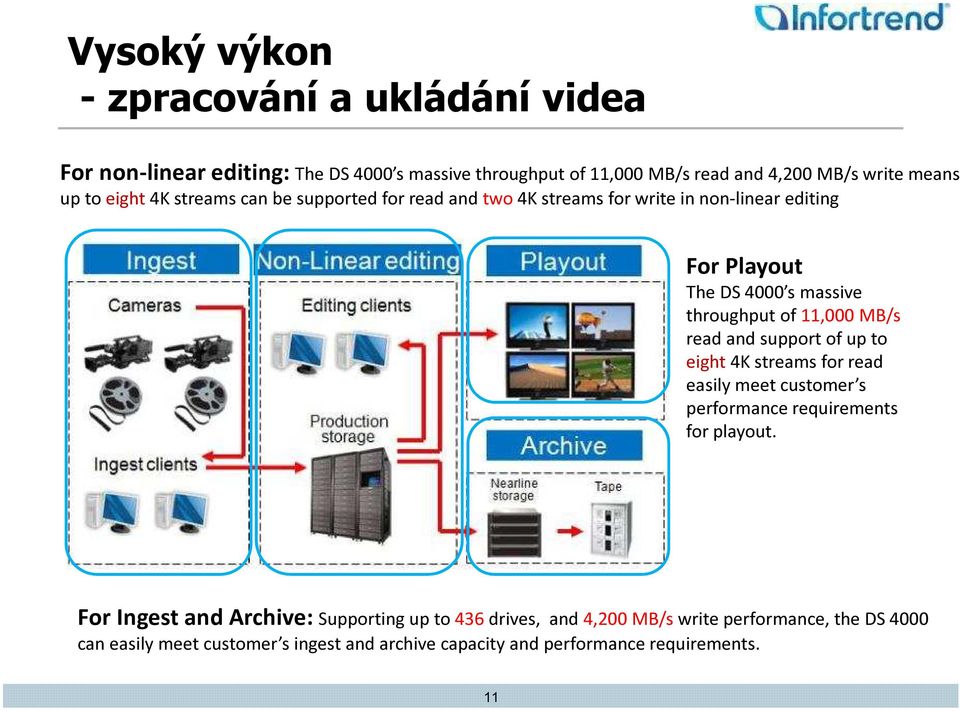

11 Vysoký výkon - zpracování a ukládání videa For non-linear editing: The DS 4000 s massive throughput of 11,000 MB/s read and 4,200 MB/s write means up to eight 4K streams can be supported for read and two 4K streams for write in non-linear editing For Playout The DS 4000 s massive throughput of 11,000 MB/s read and support of up to eight 4K streams for read easily meet customer s performance requirements for playout. For Ingest and Archive: Supporting up to 436 drives, and 4,200 MB/s write performance, the DS 4000 can easily meet customer s ingest and archive capacity and performance requirements. 11

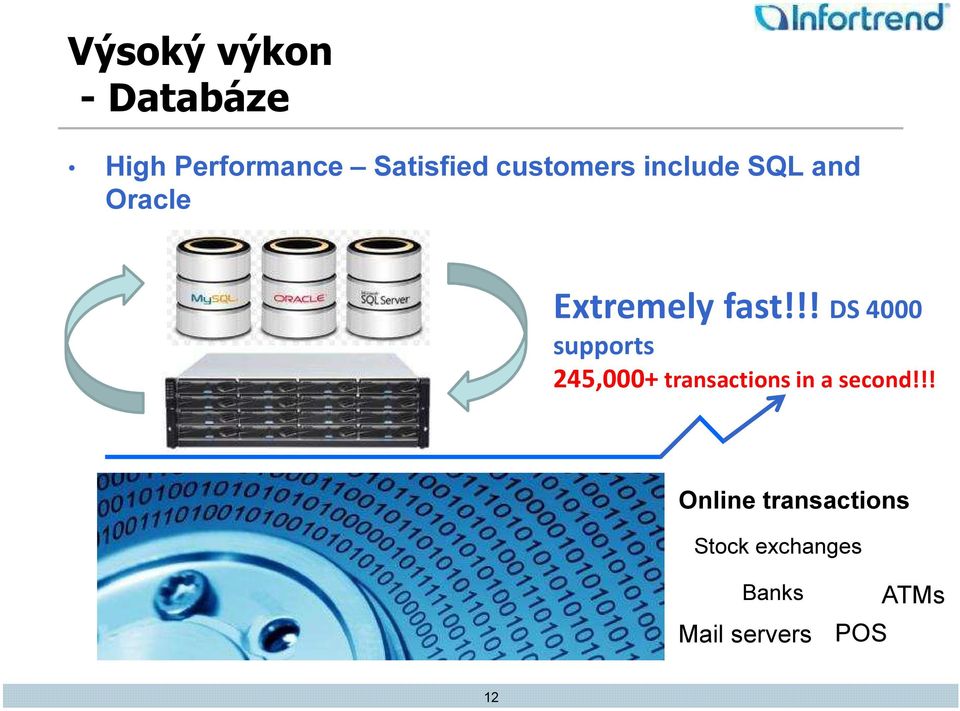

12 Výsoký výkon - Databáze High Performance Satisfied customers include SQL and Oracle Extremely fast!!! DS 4000 supports 245,000+ transactions in a second!!! Online transactions Stock exchanges Banks Mail servers POS ATMs 12

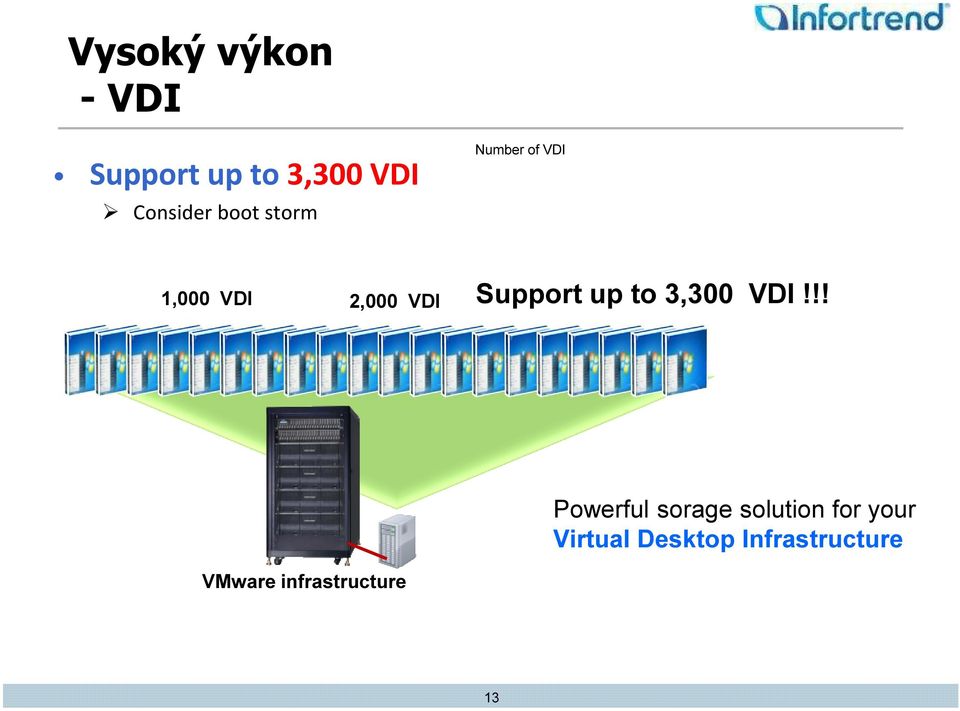

13 Vysoký výkon - VDI Support up to 3,300 VDI Consider boot storm Number of VDI 1,000 VDI 2,000 VDI Support up to 3,300 VDI!!! Powerful sorage solution for your Virtual Desktop Infrastructure VMware infrastructure 13

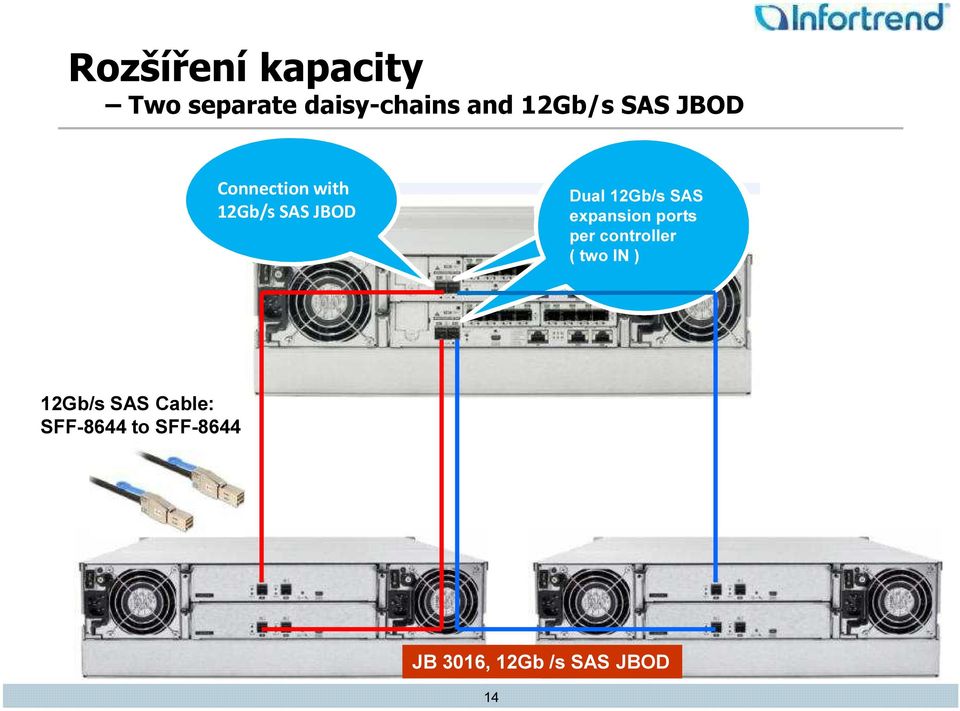

14 Rozšíření kapacity Two separate daisy-chains and 12Gb/s SAS JBOD Connection with with SAS 12Gb/s JBOD 12Gb/s SAS JBOD Connection Dual 12Gb/s with SAS 12Gb/s expansion JBODports per controller ( two IN ) 12Gb/s SAS Cable: SFF-8644 to SFF-8644 JB 3016, 12Gb /s SAS JBOD 14

15 EonStor DS 3000

16 Tabulka modelů ESDS 16

17 Storage Performance Council (SPC) SPC Storage Performance Council Nezisková organizace založena v roce 1998 Pomáhá standartizovat a progagovat storage benchmarks (měřítka) Uživatelé mohou porovnat produkty různých výrobců SPC-1 je navržen tak, aby demonstroval výkonnost diskového pole při provádění typických funkcí podnikových aplikací, včetně on-line zpracování transakcí, databázových operací a mail serveru. 17

18 EonStor DS 3024RTEB Gen2 Awarded the Best Price Performance IOPS/$ = SPC-1 IOPS / MSRP price 18

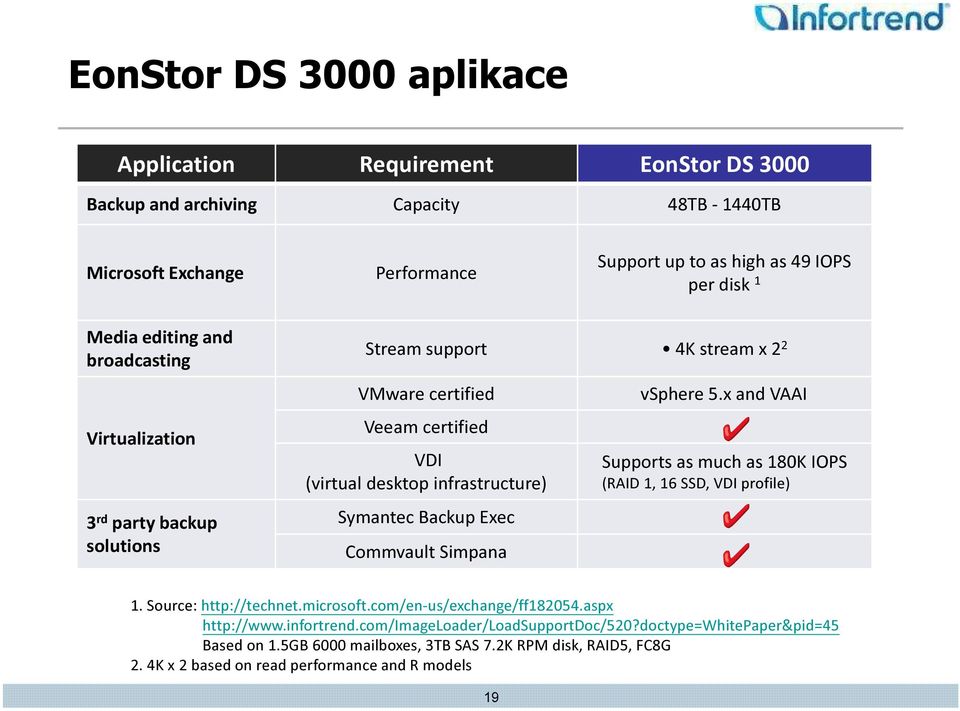

19 EonStor DS 3000 aplikace Application Requirement EonStor DS 3000 Backup and archiving Capacity 48TB TB Microsoft Exchange Performance Support up to as high as 49 IOPS per disk 1 Media editing and broadcasting Virtualization 3 rd party backup solutions Stream support 4K stream x 2 2 VMware certified Veeam certified VDI (virtual desktop infrastructure) Symantec Backup Exec Commvault Simpana vsphere 5.x and VAAI Supports as much as 180K IOPS (RAID 1, 16 SSD, VDI profile) 1. Source: Based on 1.5GB 6000 mailboxes, 3TB SAS 7.2K RPM disk, RAID5, FC8G 2. 4K x 2 based on read performance and R models 19

20 EonStor DS 1000

21 Porovnání MSRP cen ESDS 1000 výhodný poměr výkon vs cena MSRP ESDS 4000 G ESDS 3000 R ESDS 4000 S ESDS 1000 R ESDS 3000 G ESDS 1000 G

22 Expanzní boxy Form factor 2U 12bay, 2U 24bay, 3U 16bay, 4U 48bay, 4U 60bay Maximum capacity ESDS 1024B + 14x JB2024 to get 360HDD 24B Drive support 2.5 SAS HDD 3.5 NL SAS/SATA* * 4U 48bay and 4U 60bay dual redundant models do not support SATA drives 22

23 Proč Infortrend

24 Reference Education and Research CERN, the European Organization for nuclear Research University of Tokyo Humboldt-Universität zu Berlin FRSE-Foundation for the Development of the Education System Media UK Media BBC Welsh TV channel S4C Chinese Broadcaster Henan TV Film Festival Karlovy Vary High Tech PC security firm McAfee Sport For more detail and case studies, please visit Sahara Force India F1 Team 11

25 Proč Infortrend Možnost použitý pevných disků různých značek Rozšíření kapacity pomocí expanzí bez licencí Bohaté datové funkce v základu Vynikající poměr cena vs výkon Projektová registrace Partnerský portál

26 Děkuji za pozornost
