Zebra P1xx-Series - stručný návod k použití

Transkript

1 Zebra P1xx-Series - stručný návod k použití

2 1. Důležité informace o bezpečnosti provozu Tato tiskárna je konstruována tak, aby byla bezpečně provozována po mnoho let se spolehlivým výkonem. Jako u všech elektrických výrobků jsou i zde některé základní zásady, které je třeba dodržovat, aby nedošlo ke zranění uživatele nebo poškození tiskárny. 1. Pečlivě si přečtěte instalační a provozní instrukce k vaší tiskárně. 2. Řiďte se všemi varovnými instrukcemi z návodu tiskárny. 3. Umístěte tiskárnu na rovný, pevný a stabilní povrch. 4. Chraňte tiskárnu před přehřátím. 5. Neumísťujte tiskárnu na horký povrch nebo do jeho blízkosti. 6. Nepoužívejte tiskárnu blízko vody a chraňte před jejím vniknutím. 7. Ujistěte se, zda napětí uvedené na štítku výrobku odpovídá napětí v rozvodné síti v místě instalace. 8. Nedávejte napájecí kabel na místo, kudy obvykle chodíte. Nepoužívejte poškozené přívodní kabely. 9. Umístěte tiskárnu tak, aby nehrozilo zakrytí ventilačních otvorů. 10. Opravy tiskárny svěřte servisním pracovníkům. 2. Popis tiskárny Multifunkční LCD displej tiskárny Multifunkční tlačítko pro ovládání tiskárny Multifunkční LCD displej tiskárny Multifunkční tlačítko pro ovládání tiskárny

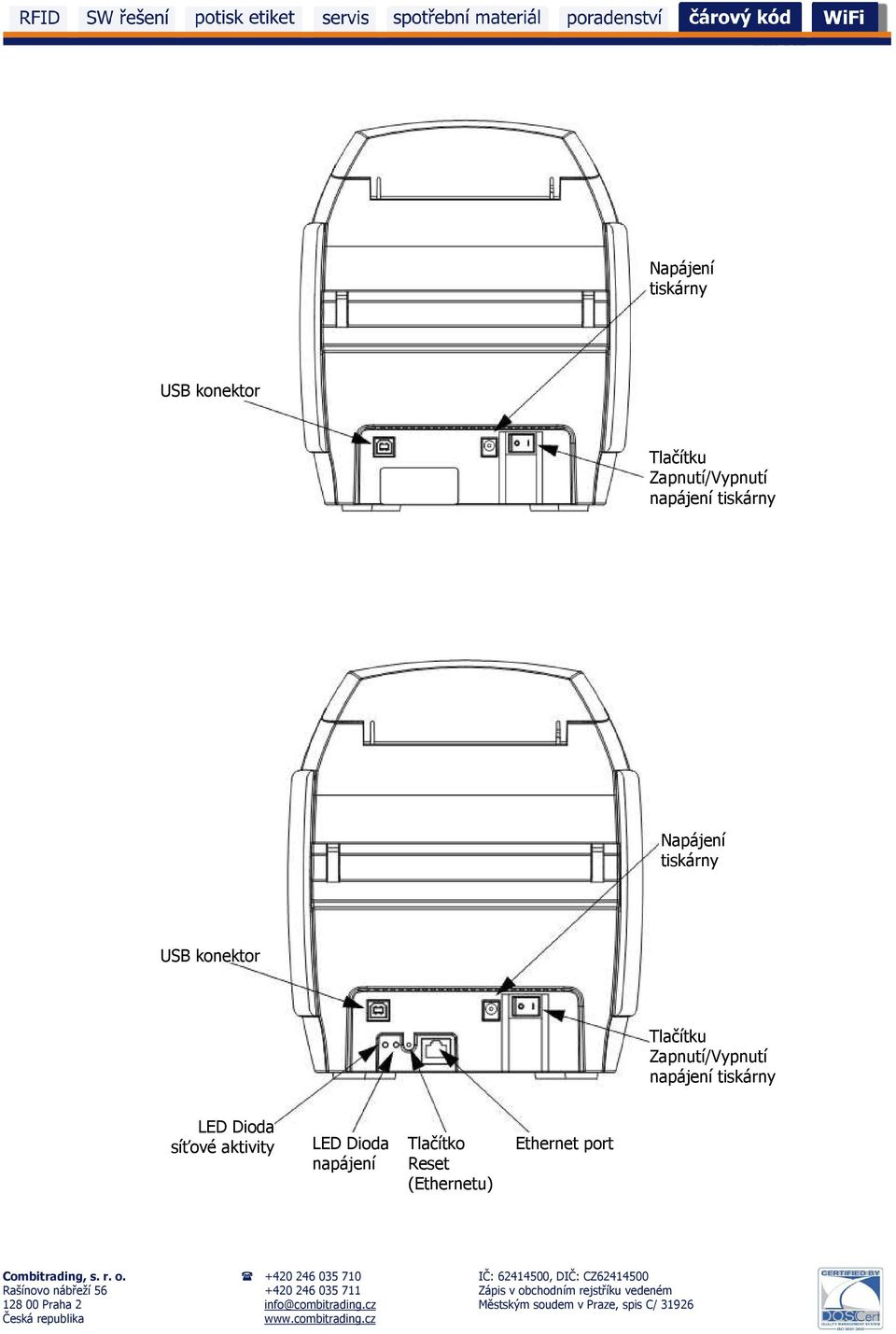

3 Napájení tiskárny USB konektor Tlačítku Zapnutí/Vypnutí napájení tiskárny Napájení tiskárny USB konektor Tlačítku Zapnutí/Vypnutí napájení tiskárny LED Dioda síťové aktivity LED Dioda napájení Tlačítko Reset (Ethernetu) Ethernet port

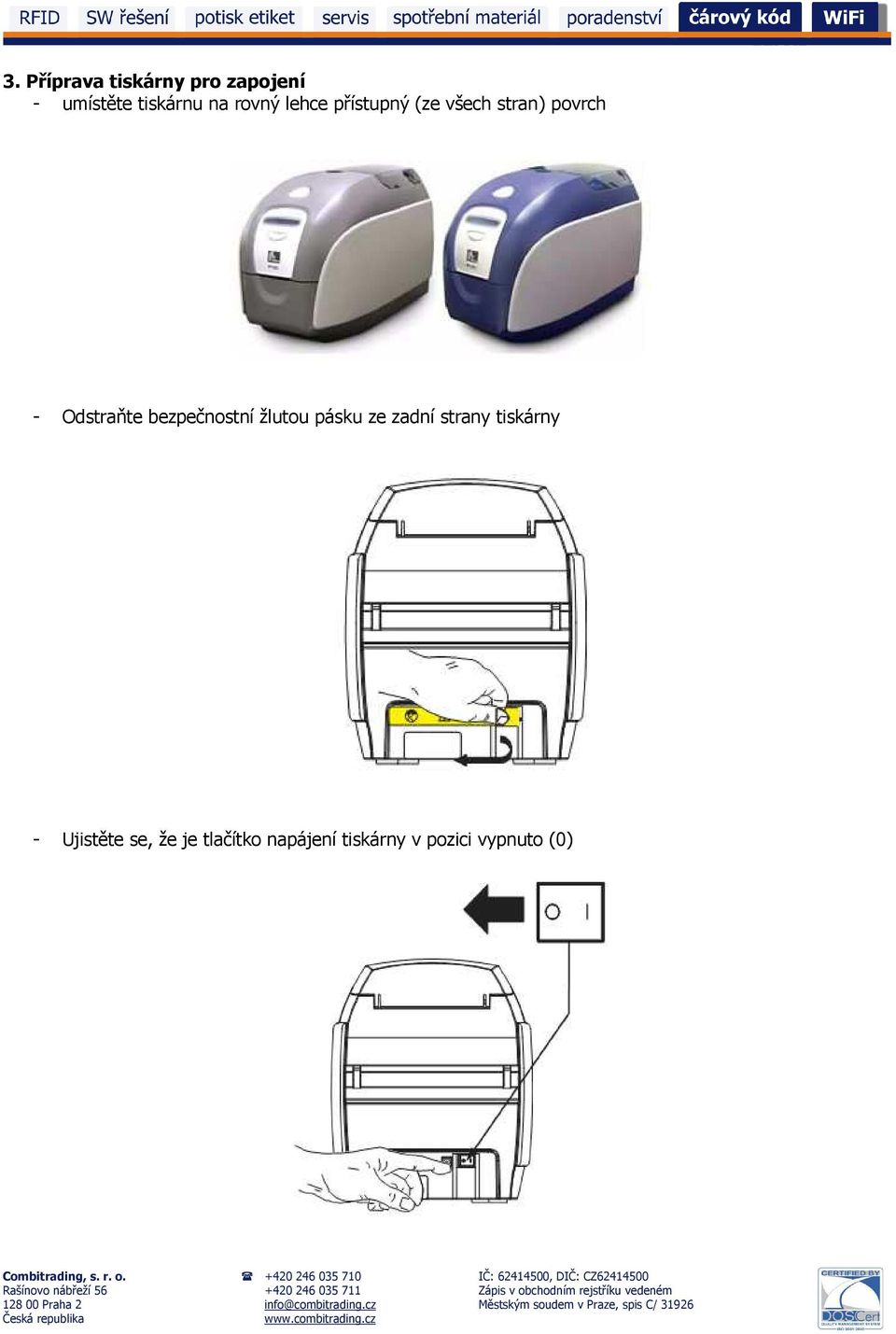

4 3. Příprava tiskárny pro zapojení - umístěte tiskárnu na rovný lehce přístupný (ze všech stran) povrch - Odstraňte bezpečnostní žlutou pásku ze zadní strany tiskárny - Ujistěte se, že je tlačítko napájení tiskárny v pozici vypnuto (0)

5 4. Připojení napájení k tiskárně 5. Připojení tiskárny k počítači (USB, Ethernet) - ovladače a programy pro práci s tiskárnou nalezente na přiloženém CD v balení s tiskárnou - veškeré nastavení se provádí přes PC v menu tiskárny (v Zařízení a tiskárny ) Ethernet

6 USB 6. Zobrazení informací o tiskárně na LCD displeji - slouží pro zkontrolování nastavení tiskárny, bez nutnosti připojení k PC 1. Ujistěte se, že je tiskárny vypnutá (tlačítko napájení na zadní straně je v pozici vypnuto) 2. Držte Multifunkční tlačítko na přední traně tiskárny a zapněte tiskárnu (tlačítkem na zadní straně tiskárny) Multifunkční LCD displej tiskárny Multifunkční LCD displej tiskárny Multifunkční tlačítko pro ovládání tiskárny Multifunkční tlačítko pro ovládání tiskárny 3. Držte Multifunkční tlačítko tiskárny, dokud se na displeji neobjeví zpráva PRINTER INFO 4. Uvolněním Multifunkčního tlačítka a jeho krátkým stisknutím můžete procházet informace o aktuálním nastavení Vaší tiskárny 5. Delším podržením Multifunkčního tlačítka (cca 1s) nebo prodlením (cca 15s) režim opustíte

7 7. Vložení tiskového cartrige (zásobníku pásky) - Používejte pouze originální zásobníky pásky - každé balení obsahuje čistící váleček (jeho používáním prodloužíte životnost tiskové hlavy) - Pokud dojde náplň vyměnte celý cartrige za nový (originální) Tisková hlava Kryt Zásobník potisknutých karet Náplň pásky (cartrige) Jezdec pro držení karet Zásobník karet 1. Otevřete kryt tiskárny zmáčknutím tlačítka pro otevření krytu tiskárny 2. Odstraňte veškerý ochraný obal ze zásobníku (cartrige) viz obrázek níže 3. Vložte zásobník pásky (cartrige) do tiskárny tak, any čistící váleček směřoval směrem dolů (viz obr.)

8 Čistící váleček 4. Uzavřete kryt tiskárny a zatlačte ho lehce dolů, dokud neuslyšíte lehké cvaknutí (zacvaknutí). 8. Vložení tiskového média (karet) - Pro vložení karet slouží zásobník karet, jehož kapacita je 100 karet s tloušťkou 30mil - Zásobník karet je umístěn pod krytem zásobníku karet tiskárny (viz obrázky výše) 1. Otevřete kryt zásobníku karet 2. Posuňte jezdec pro držení karet co nejvíce doprava, dokud neuslyšíte lehké cvaknutí (viz obr.) Zásobník karet Jezdec pro držení karet

9 3. Odstraňte veškerý obalový materiál z karet 4. Srovenjte karty do jedné řady a klepněte s balíčkem karet (drženým po stranách) orovnou plochu v úhlu 45 stupňů pro ověření, že jsou všechny karty odlepeny (nejsou slepeny k sobě) viz obr. 5. Srovnejte opět karty do jedné řady a vložte balíček až 100 karet do zásobníku karet Kryt zásobníku karet Balíček karet Zásobník karet 6. Uzavřete kryt zásobníku karet. Jakmile se kryt uzavře, zásobník se sám automaticky uvolní a je připraven k podávání karet k potisku/zápisu. 9. Práce se zásobníkem potisknutých karet - zvedněte horní kryt tiskárny a otevřete směrem dolů zásobník potisknutých karet (vždy po skončení používání tiskárny ho zase opět zavřete, zamezíte tak přístupu prachu do tiskárny) Zásobník potisknutých karet

10 10. Řešení možných problémů - níže uvedená tabulka ukazuje seznam nejběžnějších chybových hlášení a na ně doporučené reakce Problém/Příznak Popis nebo příčinna Možné řešení OUT OF CARDS OUT OF RIBBON PRINTHEAD OPEN Zkontrolujte, zdali je dostatek karet v zásobníku karet. Zkontrolujte zásobník pásky (cartrige). Může být poškozen nebo celý spotřebován. Tisková hlava je otevřena. Zkontrolujte, zdali používáte podporovaný typ karet. Jestliže došli karty v zásobníku, doplňte je a zmačkněte Multifunkční tlačítko tiskárny po dobu 1 sekundy pro pokračovnání v tisku. Vyměňte zásobník pásky za nový. Ujistěte se, že jste správne uzavřeli tiskovou hlavu tiskárny. Zkontrolujte, zdali používáte podporovaný typ karet. MECHANICAL ERROR ENCODING ERROR CLEAN PRINTER Zkontrolujte, zdali není zaseknuta karta v tisku. Zkontrolujte, zdali je nainstalován zásobník pásky správně Může být vložen nesprávný typ karet. Je potřeba vyčistit tiskárnu. Zkontrolujte, zdali není zaseknuta karta v tisku. Zkontrolujte, zdali je nainstalován zásobník pásky správně Zkontrolujte, zdali opravdu používáte odporovaný typ karet. Vyčistěte tiskárnu dle doporučených metod uvdených v návodu tiskárny.
