1 Návod k pouïití 227R 227RD 232R 232RD 235R NeÏ zaãnete stroj pouïívat, prostudujte si, prosím, peãlivû návod k pouïití a ubezpeãte se, Ïe jste dokonale pochopili pokyny v nûm uvedené. âe tina

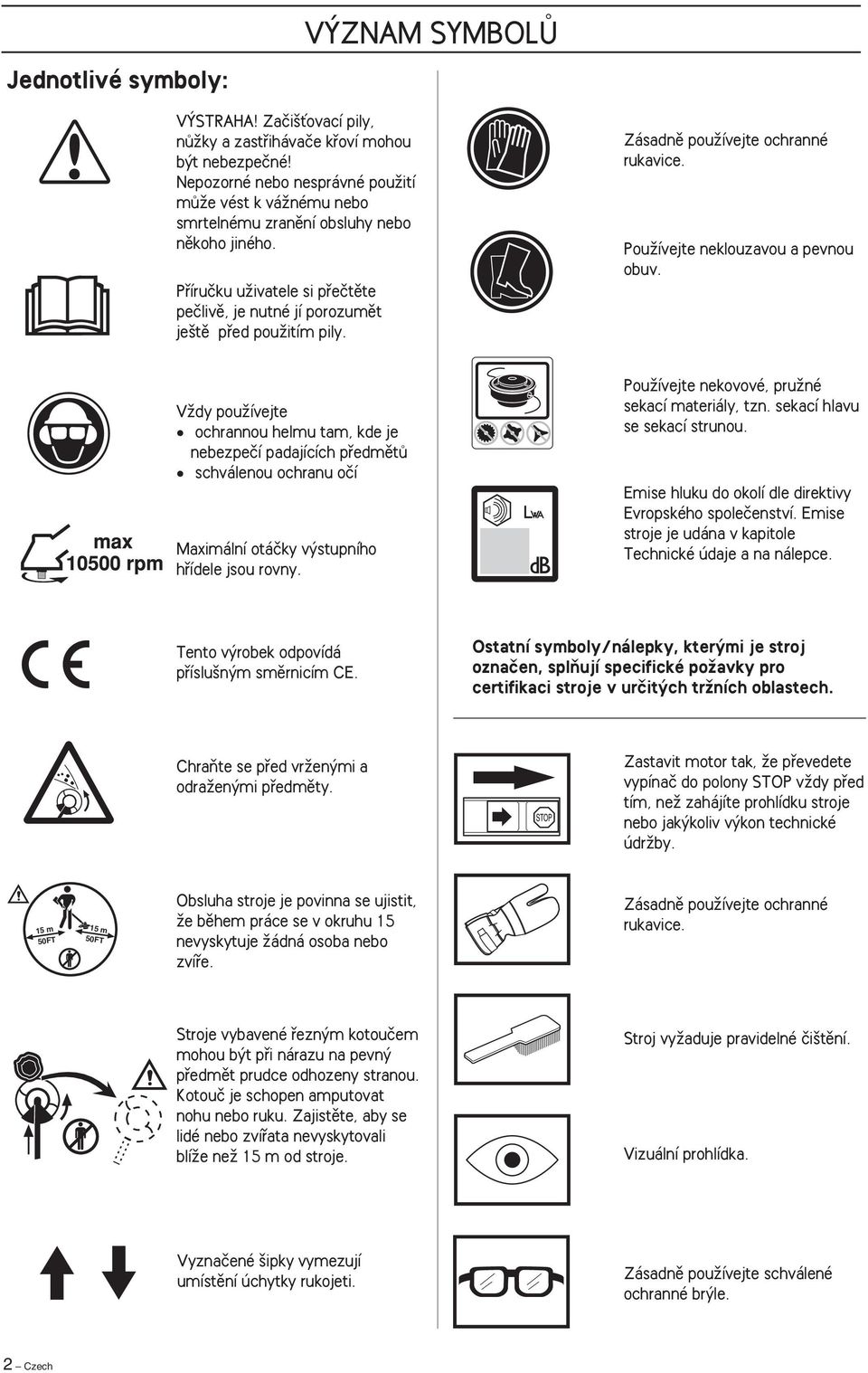

2 Jednotlivé symboly: V ZNAM SYMBOLÒ V STRAHA Zaãi Èovací pily, nûïky a zastfiihávaãe kfioví mohou b t nebezpeãné Nepozorné nebo nesprávné pouïití mûïe vést k váïnému nebo smrtelnému zranûní obsluhy nebo nûkoho jiného. Pfiíruãku uïivatele si pfieãtûte peãlivû, je nutné jí porozumût je tû pfied pouïitím pily. Zásadnû pouïívejte ochranné rukavice. PouÏívejte neklouzavou a pevnou obuv. VÏdy pouïívejte ochrannou helmu tam, kde je nebezpeãí padajících pfiedmûtû schválenou ochranu oãí Maximální otáãky v stupního hfiídele jsou rovny. PouÏívejte nekovové, pruïné sekací materiály, tzn. sekací hlavu se sekací strunou. Emise hluku do okolí dle direktivy Evropského spoleãenství. Emise stroje je udána v kapitole Technické údaje a na nálepce. Tento v robek odpovídá pfiíslu n m smûrnicím CE. Ostatní symboly/nálepky, kter mi je stroj oznaãen, splàují specifické poïavky pro certifikaci stroje v urãit ch trïních oblastech. ChraÀte se pfied vrïen mi a odraïen mi pfiedmûty. Zastavit motor tak, Ïe pfievedete vypínaã do polony STOP vïdy pfied tím, neï zahájíte prohlídku stroje nebo jak koliv v kon technické údrïby. 15 m 50FT 15 m 50FT Obsluha stroje je povinna se ujistit, Ïe bûhem práce se v okruhu 15 nevyskytuje Ïádná osoba nebo zvífie. Zásadnû pouïívejte ochranné rukavice. Stroje vybavené fiezn m kotouãem mohou b t pfii nárazu na pevn pfiedmût prudce odhozeny stranou. Kotouã je schopen amputovat nohu nebo ruku. Zajistûte, aby se lidé nebo zvífiata nevyskytovali blíïe neï 15 m od stroje. Stroj vyïaduje pravidelné ãi tûní. Vizuální prohlídka. Vyznaãené ipky vymezují umístûní úchytky rukojeti. Zásadnû pouïívejte schválené ochranné br le. 2 Czech

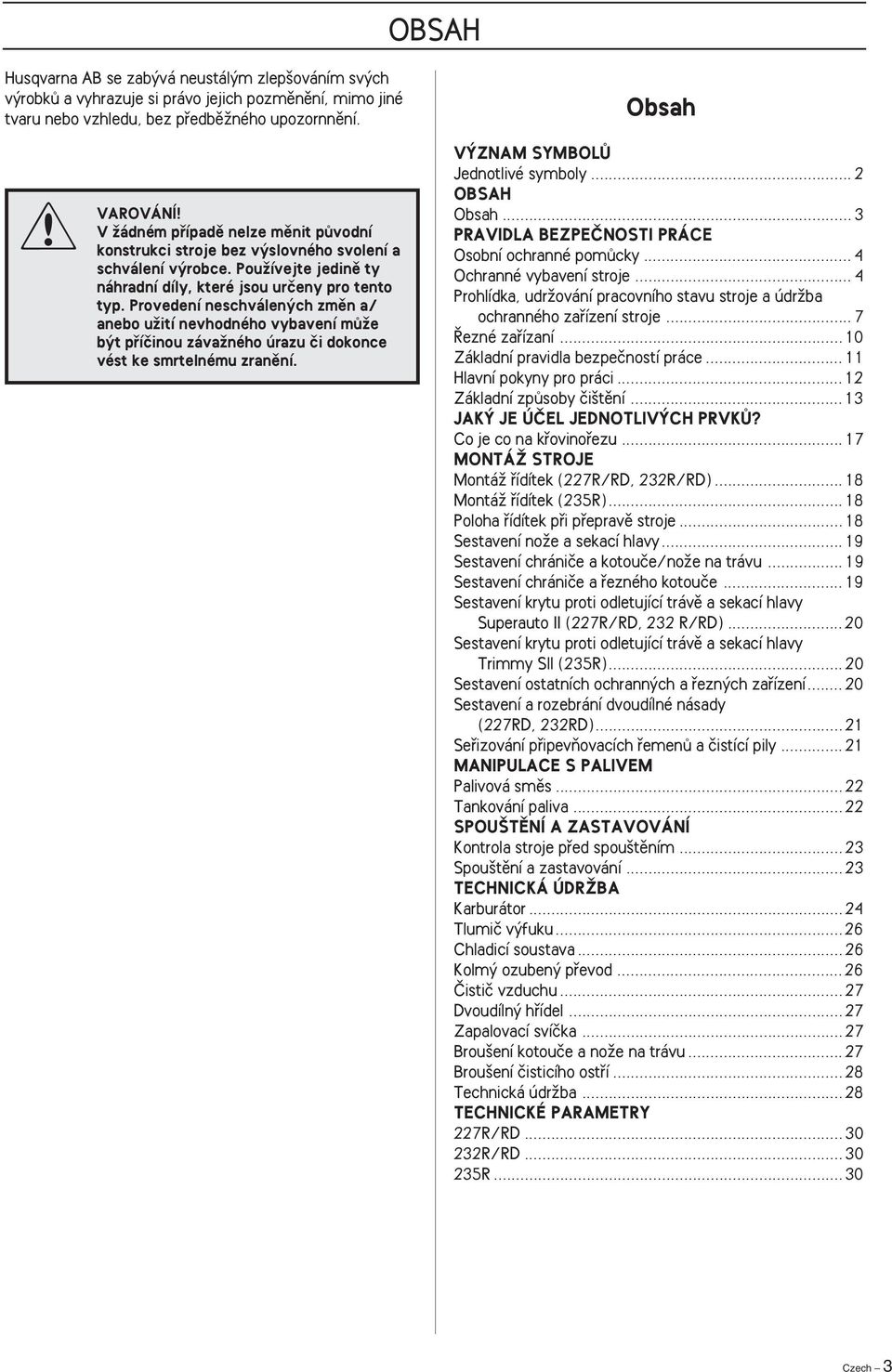

3 OBSAH Husqvarna AB se zab vá neustál m zlep ováním sv ch v robkû a vyhrazuje si právo jejich pozmûnûní, mimo jiné tvaru nebo vzhledu, bez pfiedbûïného upozornnûní. Obsah VAROVÁNÍ V Ïádném pfiípadû nelze mûnit pûvodní konstrukci stroje bez v slovného svolení a schválení v robce. PouÏívejte jedinû ty náhradní díly, které jsou urãeny pro tento typ. Provedení neschválen ch zmûn a/ anebo uïití nevhodného vybavení mûïe b t pfiíãinou závaïného úrazu ãi dokonce vést ke smrtelnému zranûní. V ZNAM SYMBOLÒ Jednotlivé symboly... 2 OBSAH Obsah... 3 PRAVIDLA BEZPEâNOSTI PRÁCE Osobní ochranné pomûcky... 4 Ochranné vybavení stroje... 4 Prohlídka, udrïování pracovního stavu stroje a údrïba ochranného zafiízení stroje... 7 ezné zafiízaní...10 Základní pravidla bezpeãností práce Hlavní pokyny pro práci Základní zpûsoby ãi tûní JAK JE ÚâEL JEDNOTLIV CH PRVKÒ? Co je co na kfiovinofiezu MONTÁÎ STROJE MontáÏ fiídítek (227R/RD, 232R/RD) MontáÏ fiídítek (235R) Poloha fiídítek pfii pfiepravû stroje...18 Sestavení noïe a sekací hlavy Sestavení chrániãe a kotouãe/noïe na trávu Sestavení chrániãe a fiezného kotouãe Sestavení krytu proti odletující trávû a sekací hlavy Superauto II (227R/RD, 232 R/RD) Sestavení krytu proti odletující trávû a sekací hlavy Trimmy Sll (235R) Sestavení ostatních ochrann ch a fiezn ch zafiízení Sestavení a rozebrání dvoudílné násady (227RD, 232RD)...21 Sefiizování pfiipevàovacích fiemenû a ãistící pily MANIPULACE S PALIVEM Palivová smûs...22 Tankování paliva...22 SPOU TùNÍ A ZASTAVOVÁNÍ Kontrola stroje pfied spou tûním...23 Spou tûní a zastavování...23 TECHNICKÁ ÚDRÎBA Karburátor...24 Tlumiã v fuku...26 Chladicí soustava...26 Kolm ozuben pfievod âistiã vzduchu...27 Dvoudíln hfiídel...27 Zapalovací svíãka...27 Brou ení kotouãe a noïe na trávu Brou ení ãisticího ostfií...28 Technická údrïba...28 TECHNICKÉ PARAMETRY 227R/RD R/RD R...30 Czech 3

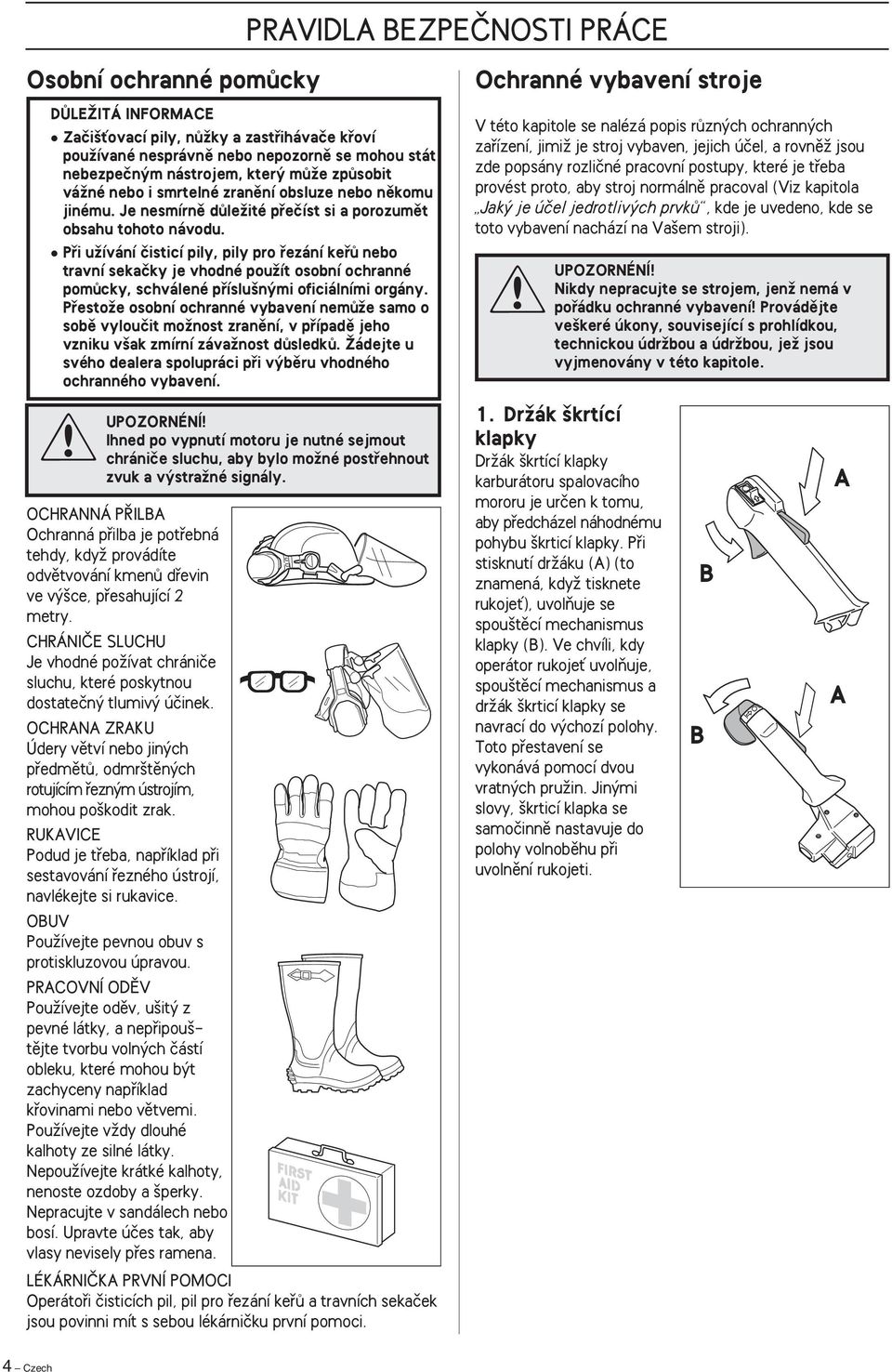

4 PRAVIDLA BEZPEâNOSTI PRÁCE Osobní ochranné pomûcky DÒLEÎITÁ INFORMACE Zaãi Èovací pily, nûïky a zastfiihávaãe kfioví pouïívané nesprávnû nebo nepozornû se mohou stát nebezpeãn m nástrojem, kter mûïe zpûsobit váïné nebo i smrtelné zranûní obsluze nebo nûkomu jinému. Je nesmírnû dûleïité pfieãíst si a porozumût obsahu tohoto návodu. Pfii uïívání ãisticí pily, pily pro fiezání kefiû nebo travní sekaãky je vhodné pouïít osobní ochranné pomûcky, schválené pfiíslu n mi oficiálními orgány. PfiestoÏe osobní ochranné vybavení nemûïe samo o sobû vylouãit moïnost zranûní, v pfiípadû jeho vzniku v ak zmírní závaïnost dûsledkû. Îádejte u svého dealera spolupráci pfii v bûru vhodného ochranného vybavení. Ochranné vybavení stroje V této kapitole se nalézá popis rûzn ch ochrann ch zafiízení, jimiï je stroj vybaven, jejich úãel, a rovnûï jsou zde popsány rozliãné pracovní postupy, které je tfieba provést proto, aby stroj normálnû pracoval (Viz kapitola Jak je úãel jedrotliv ch prvkû, kde je uvedeno, kde se toto vybavení nachází na Va em stroji). UPOZORNÉNÍ Nikdy nepracujte se strojem, jenï nemá v pofiádku ochranné vybavení Provádûjte ve keré úkony, související s prohlídkou, technickou údrïbou a údrïbou, jeï jsou vyjmenovány v této kapitole. UPOZORNÉNÍ Ihned po vypnutí motoru je nutné sejmout chrániãe sluchu, aby bylo moïné postfiehnout zvuk a v straïné signály. OCHRANNÁ P ILBA Ochranná pfiilba je potfiebná tehdy, kdyï provádíte odvûtvování kmenû dfievin ve v ce, pfiesahující 2 metry. CHRÁNIâE SLUCHU Je vhodné poïívat chrániãe sluchu, které poskytnou dostateãn tlumiv úãinek. OCHRANA ZRAKU Údery vûtví nebo jin ch pfiedmûtû, odmr tûn ch rotujícím fiezn m ústrojím, mohou po kodit zrak. RUKAVICE Podud je tfieba, napfiíklad pfii sestavování fiezného ústrojí, navlékejte si rukavice. OBUV PouÏívejte pevnou obuv s protiskluzovou úpravou. PRACOVNÍ ODùV PouÏívejte odûv, u it z pevné látky, a nepfiipou - tûjte tvorbu voln ch ãástí obleku, které mohou b t zachyceny napfiíklad kfiovinami nebo vûtvemi. PouÏívejte vïdy dlouhé kalhoty ze silné látky. NepouÏívejte krátké kalhoty, nenoste ozdoby a perky. Nepracujte v sandálech nebo bosí. Upravte úães tak, aby vlasy nevisely pfies ramena. LÉKÁRNIâKA PRVNÍ POMOCI Operátofii ãisticích pil, pil pro fiezání kefiû a travních sekaãek jsou povinni mít s sebou lékárniãku první pomoci. 1. DrÏák krtící klapky DrÏák krtící klapky karburátoru spalovacího mororu je urãen k tomu, aby pfiedcházel náhodnému pohybu krticí klapky. Pfii stisknutí drïáku (A) (to znamená, kdyï tisknete rukojeè), uvolàuje se spou tûcí mechanismus klapky (B). Ve chvíli, kdy operátor rukojeè uvolàuje, spou tûcí mechanismus a drïák krticí klapky se navrací do v chozí polohy. Toto pfiestavení se vykonává pomocí dvou vratn ch pruïin. Jin mi slovy, krticí klapka se samoãinnû nastavuje do polohy volnobûhu pfii uvolnûní rukojeti. B B A A 4 Czech

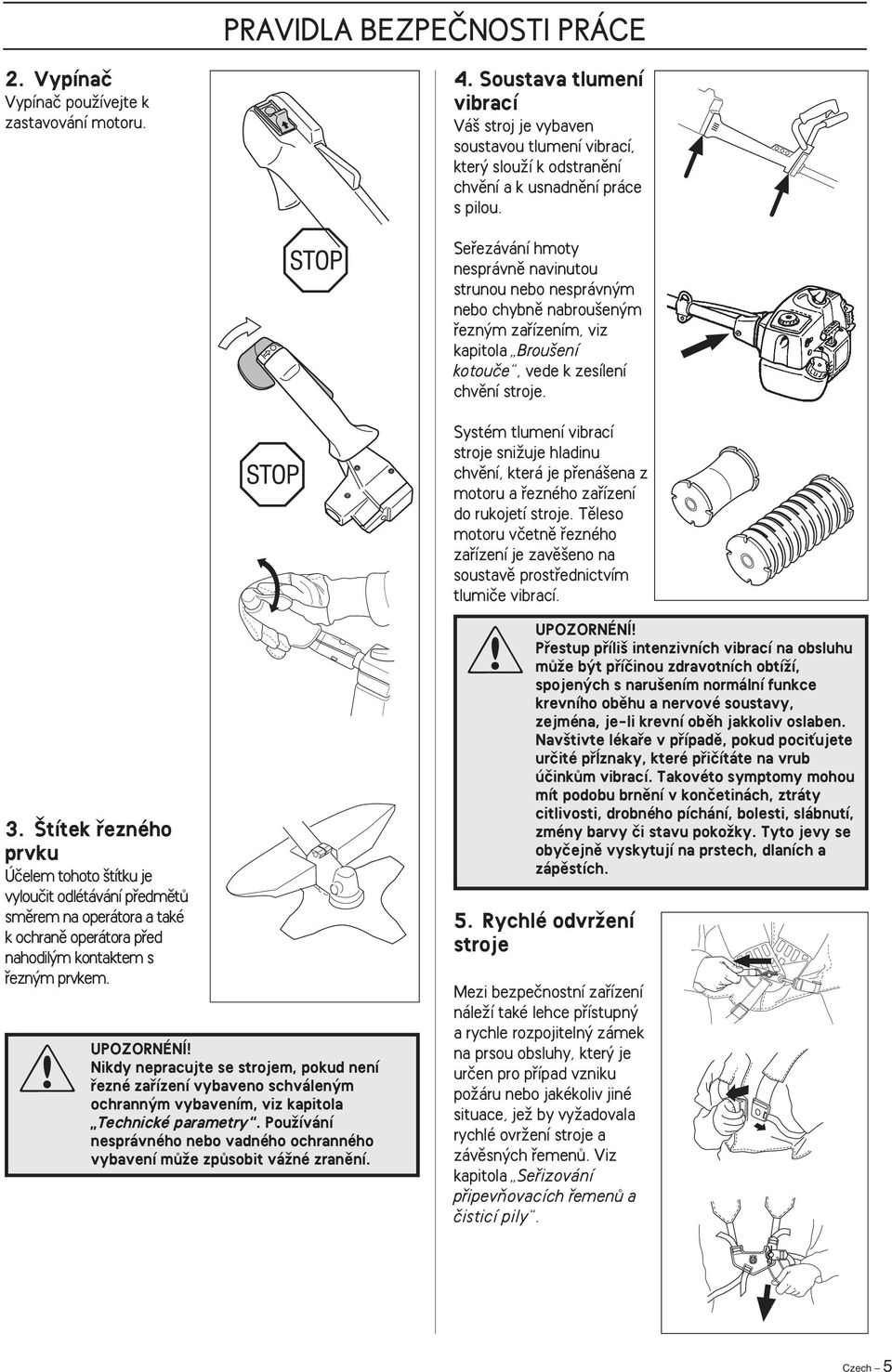

5 PRAVIDLA BEZPEâNOSTI PRÁCE 2. Vypínaã Vypínaã pouïívejte k zastavování motoru. 4. Soustava tlumení vibrací Vá stroj je vybaven soustavou tlumení vibrací, kter slouïí k odstranûní chvûní a k usnadnûní práce s pilou. Sefiezávání hmoty nesprávnû navinutou strunou nebo nesprávn m nebo chybnû nabrou en m fiezn m zafiízením, viz kapitola Brou ení kotouãe, vede k zesílení chvûní stroje. Systém tlumení vibrací stroje sniïuje hladinu chvûní, která je pfiená ena z motoru a fiezného zafiízení do rukojetí stroje. Tûleso motoru vãetnû fiezného zafiízení je zavû eno na soustavû prostfiednictvím tlumiãe vibrací. 3. títek fiezného prvku Úãelem tohoto títku je vylouãit odlétávání pfiedmûtû smûrem na operátora a také k ochranû operátora pfied nahodil m kontaktem s fiezn m prvkem. UPOZORNÉNÍ Nikdy nepracujte se strojem, pokud není fiezné zafiízení vybaveno schválen m ochrann m vybavením, viz kapitola Technické parametry. PouÏívání nesprávného nebo vadného ochranného vybavení mûïe zpûsobit váïné zranûní. UPOZORNÉNÍ Pfiestup pfiíli intenzivních vibrací na obsluhu mûïe b t pfiíãinou zdravotních obtíïí, spojen ch s naru ením normální funkce krevního obûhu a nervové soustavy, zejména, je-li krevní obûh jakkoliv oslaben. Nav tivte lékafie v pfiípadû, pokud pocièujete urãité pfiíznaky, které pfiiãítáte na vrub úãinkûm vibrací. Takovéto symptomy mohou mít podobu brnûní v konãetinách, ztráty citlivosti, drobného píchání, bolesti, slábnutí, zmény barvy ãi stavu pokoïky. Tyto jevy se obyãejnû vyskytují na prstech, dlaních a zápûstích. 5. Rychlé odvrïení stroje Mezi bezpeãnostní zafiízení náleïí také lehce pfiístupn a rychle rozpojiteln zámek na prsou obsluhy, kter je urãen pro pfiípad vzniku poïáru nebo jakékoliv jiné situace, jeï by vyïadovala rychlé ovrïení stroje a závûsn ch fiemenû. Viz kapitola Sefiizování pfiipevàovacích fiemenû a ãisticí pily. Czech 5

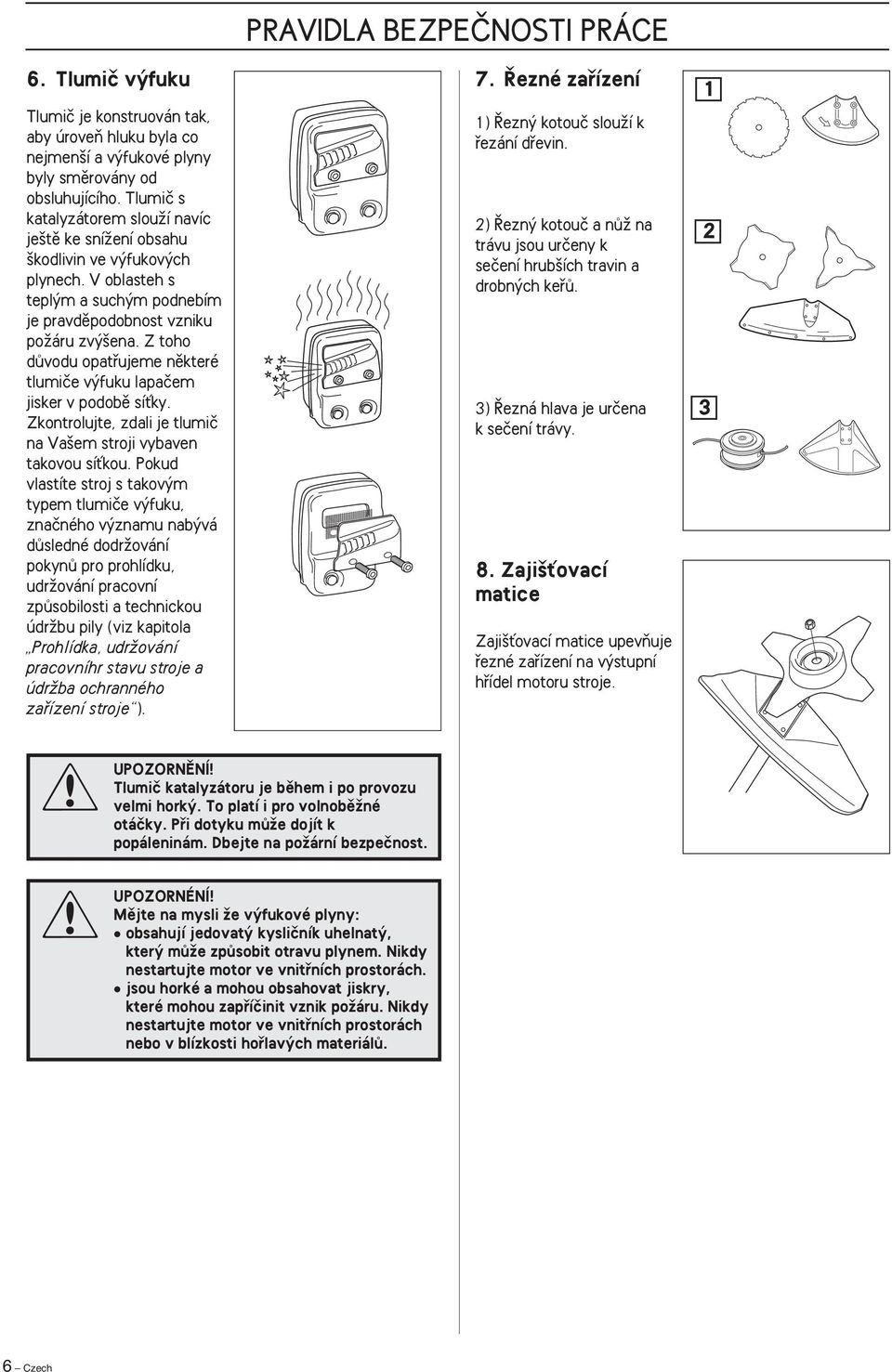

6 6. Tlumiã v fuku Tlumiã je konstruován tak, aby úroveà hluku byla co nejmen í a v fukové plyny byly smûrovány od obsluhujícího. Tlumiã s katalyzátorem slouïí navíc je tû ke sníïení obsahu kodlivin ve v fukov ch plynech. V oblasteh s tepl m a such m podnebím je pravdûpodobnost vzniku poïáru zv ena. Z toho dûvodu opatfiujeme nûkteré tlumiãe v fuku lapaãem jisker v podobû síèky. Zkontrolujte, zdali je tlumiã na Va em stroji vybaven takovou síèkou. Pokud vlastíte stroj s takov m typem tlumiãe v fuku, znaãného v znamu nab vá dûsledné dodrïování pokynû pro prohlídku, udrïování pracovní zpûsobilosti a technickou údrïbu pily (viz kapitola Prohlídka, udrïování pracovníhr stavu stroje a údrïba ochranného zafiízení stroje ). PRAVIDLA BEZPEâNOSTI PRÁCE 7. ezné zafiízení 1) ezn kotouã slouïí k fiezání dfievin. 2) ezn kotouã a nûï na trávu jsou urãeny k seãení hrub ích travin a drobn ch kefiû. 3) ezná hlava je urãena k seãení trávy. 8. Zaji Èovací matice Zaji Èovací matice upevàuje fiezné zafiízení na v stupní hfiídel motoru stroje UPOZORNùNÍ Tlumiã katalyzátoru je bûhem i po provozu velmi hork. To platí i pro volnobûïné otáãky. Pfii dotyku mûïe dojít k popáleninám. Dbejte na poïární bezpeãnost. UPOZORNÉNÍ Mûjte na mysli Ïe v fukové plyny: obsahují jedovat kysliãník uhelnat, kter mûïe zpûsobit otravu plynem. Nikdy nestartujte motor ve vnitfiních prostorách. jsou horké a mohou obsahovat jiskry, které mohou zapfiíãinit vznik poïáru. Nikdy nestartujte motor ve vnitfiních prostorách nebo v blízkosti hofilav ch materiálû. 6 Czech

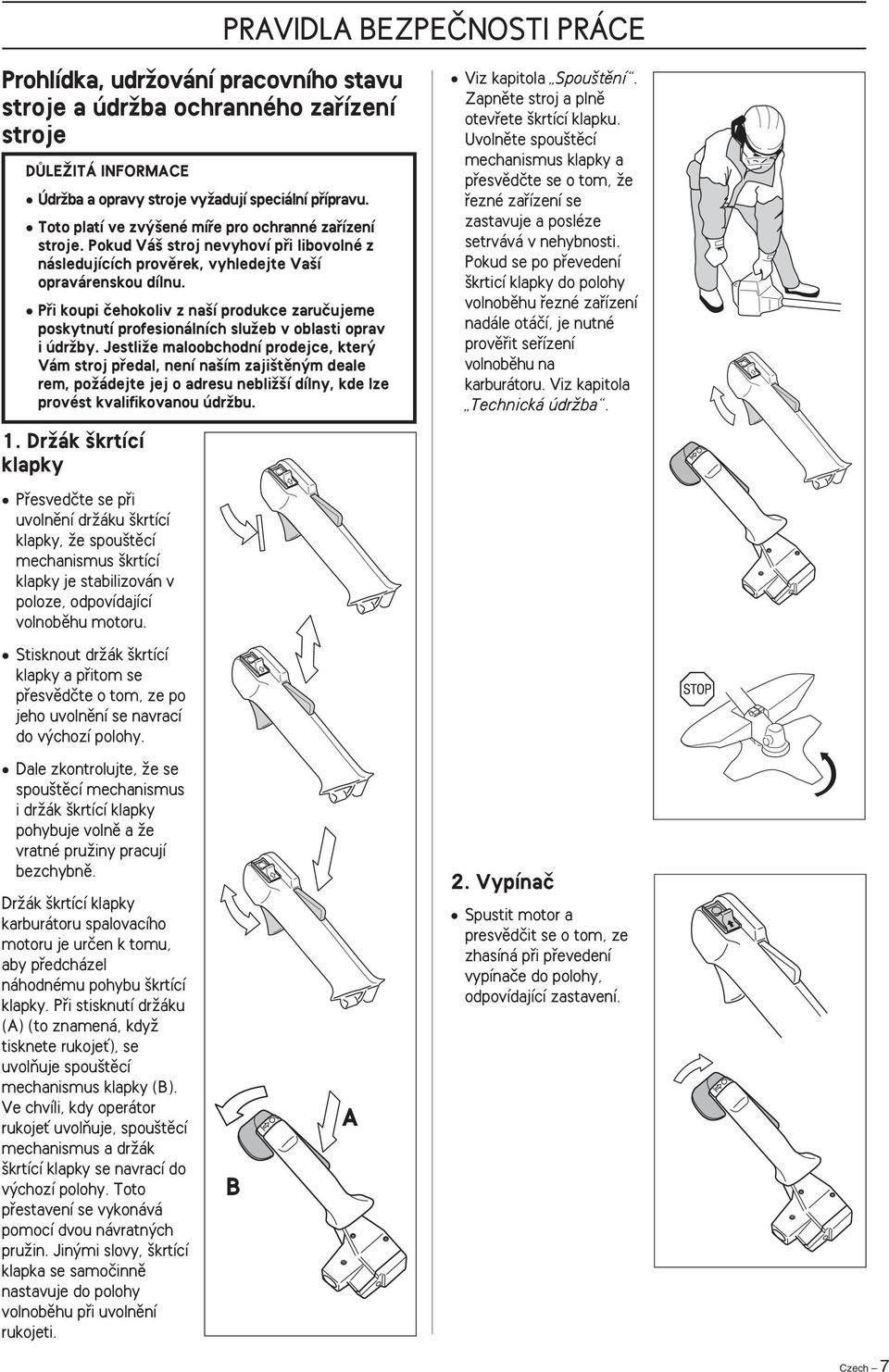

7 PRAVIDLA BEZPEâNOSTI PRÁCE Prohlídka, udrïování pracovního stavu stroje a údrïba ochranného zafiízení stroje DÒLEÎITÁ INFORMACE ÚdrÏba a opravy stroje vyïadují speciální pfiípravu. Toto platí ve zv ené mífie pro ochranné zafiízení stroje. Pokud Vá stroj nevyhoví pfii libovolné z následujících provûrek, vyhledejte Va í opravárenskou dílnu. Pfii koupi ãehokoliv z na í produkce zaruãujeme poskytnutí profesionálních sluïeb v oblasti oprav i údrïby. JestliÏe maloobchodní prodejce, kter Vám stroj pfiedal, není na ím zaji tûn m deale rem, poïádejte jej o adresu nebliï í dílny, kde lze provést kvalifikovanou údrïbu. 1. DrÏák krtící klapky Pfiesvedãte se pfii uvolnûní drïáku krtící klapky, Ïe spou tûcí mechanismus krtící klapky je stabilizován v poloze, odpovídající volnobûhu motoru. Stisknout drïák krtící klapky a pfiitom se pfiesvûdãte o tom, ze po jeho uvolnûní se navrací do v chozí polohy. Dale zkontrolujte, Ïe se spou tûcí mechanismus i drïák krtící klapky pohybuje volnû a Ïe vratné pruïiny pracují bezchybnû. DrÏák krtící klapky karburátoru spalovacího motoru je urãen k tomu, aby pfiedcházel náhodnému pohybu krtící klapky. Pfii stisknutí drïáku (A) (to znamená, kdyï tisknete rukojeè), se uvolàuje spou tûcí mechanismus klapky (B). Ve chvíli, kdy operátor rukojeè uvolàuje, spou tûcí mechanismus a drïák krtící klapky se navrací do v chozí polohy. Toto pfiestavení se vykonává pomocí dvou návratn ch pruïin. Jin mi slovy, krtící klapka se samoãinnû nastavuje do polohy volnobûhu pfii uvolnûní rukojeti. B A Viz kapitola Spou tûní. Zapnûte stroj a plnû otevfiete krtící klapku. Uvolnûte spou tûcí mechanismus klapky a pfiesvûdãte se o tom, Ïe fiezné zafiízení se zastavuje a posléze setrvává v nehybnosti. Pokud se po pfievedení krticí klapky do polohy volnobûhu fiezné zafiízení nadále otáãí, je nutné provûfiit sefiízení volnobûhu na karburátoru. Viz kapitola Technická údrïba. 2. Vypínaã Spustit motor a presvûdãit se o tom, ze zhasíná pfii pfievedení vypínaãe do polohy, odpovídající zastavení. Czech 7

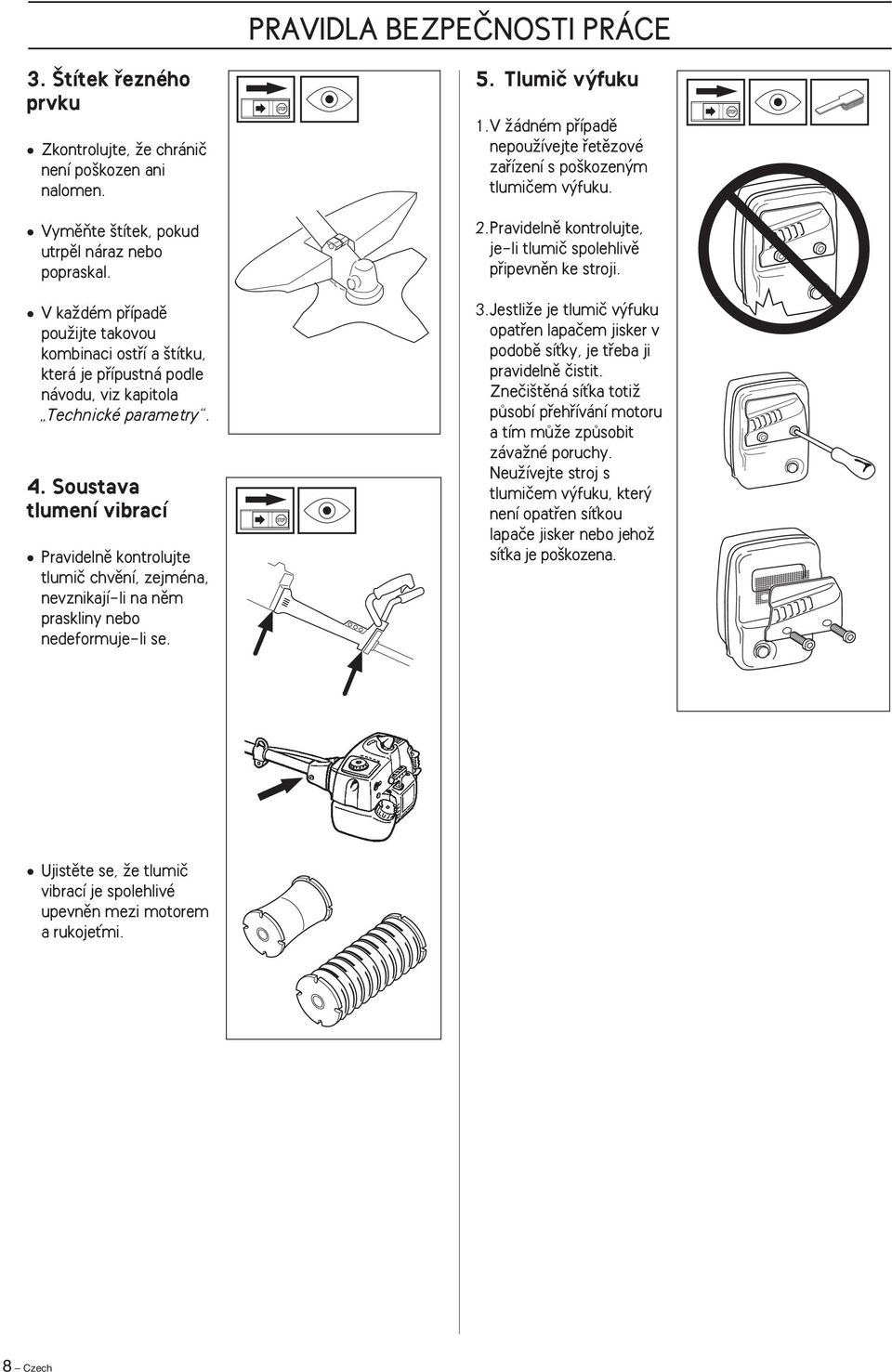

8 PRAVIDLA BEZPEâNOSTI PRÁCE 3. títek fiezného prvku Zkontrolujte, Ïe chrániã není po kozen ani nalomen. VymûÀte títek, pokud utrpûl náraz nebo popraskal. V kaïdém pfiípadû pouïijte takovou kombinaci ostfií a títku, která je pfiípustná podle návodu, viz kapitola Technické parametry. 4. Soustava tlumení vibrací Pravidelnû kontrolujte tlumiã chvûní, zejména, nevznikají-li na nûm praskliny nebo nedeformuje-li se. 5. Tlumiã v fuku 1.V Ïádném pfiípadû nepouïívejte fietûzové zafiízení s po kozen m tlumiãem v fuku. 2.Pravidelnû kontrolujte, je-li tlumiã spolehlivû pfiipevnûn ke stroji. 3.JestliÏe je tlumiã v fuku opatfien lapaãem jisker v podobû síèky, je tfieba ji pravidelnû ãistit. Zneãi tûná síèka totiï pûsobí pfiehfiívání motoru a tím mûïe zpûsobit závaïné poruchy. NeuÏívejte stroj s tlumiãem v fuku, kter není opatfien síèkou lapaãe jisker nebo jehoï síèka je po kozena. Ujistûte se, Ïe tlumiã vibrací je spolehlivé upevnûn mezi motorem a rukojeèmi. 8 Czech

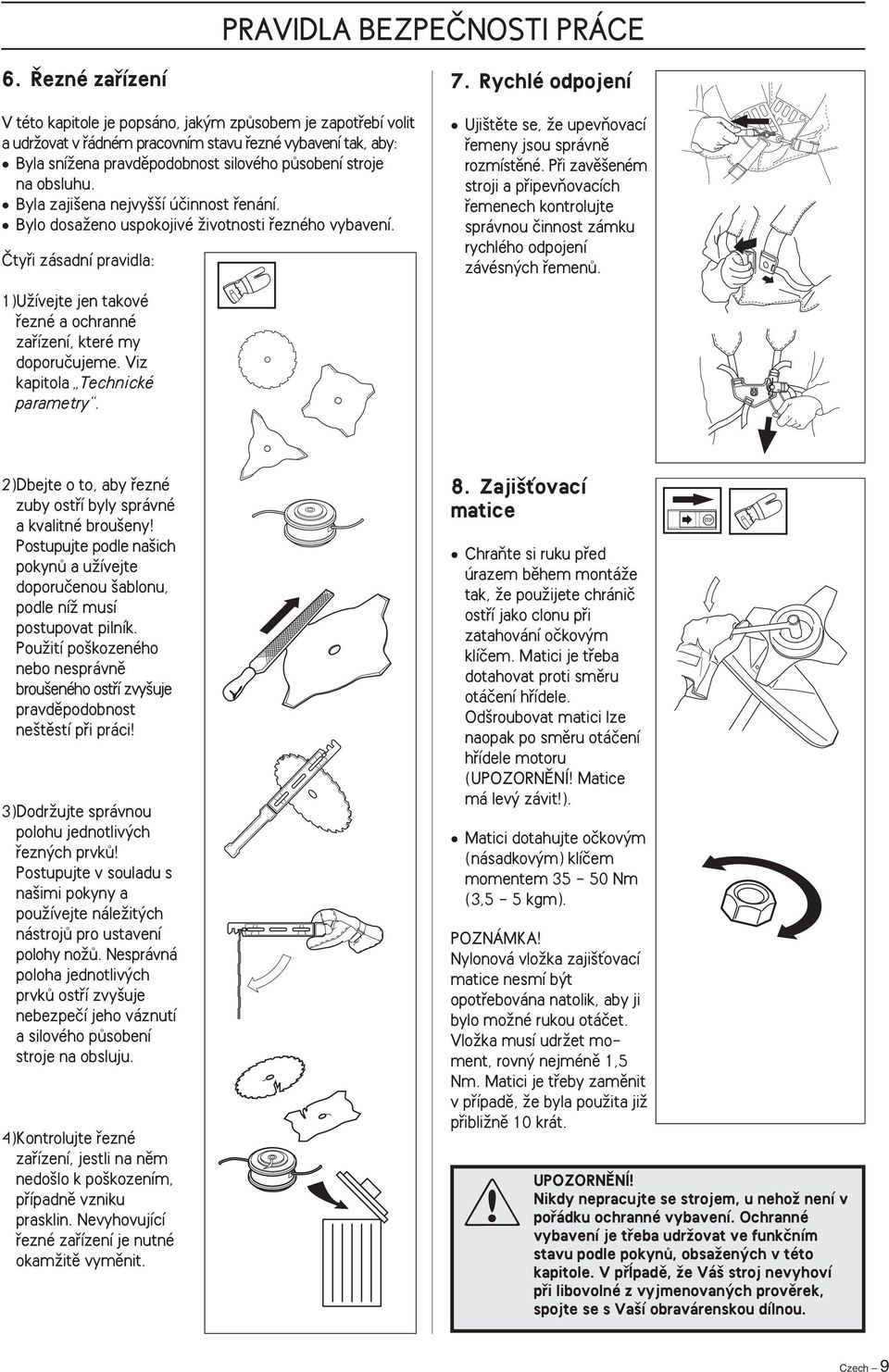

9 PRAVIDLA BEZPEâNOSTI PRÁCE 6. ezné zafiízení V této kapitole je popsáno, jak m zpûsobem je zapotfiebí volit a udrïovat v fiádném pracovním stavu fiezné vybavení tak, aby: Byla sníïena pravdûpodobnost silového pûsobení stroje na obsluhu. Byla zaji ena nejvy í úãinnost fienání. Bylo dosaïeno uspokojivé Ïivotnosti fiezného vybavení. âtyfii zásadní pravidla: 7. Rychlé odpojení Uji tûte se, Ïe upevàovací fiemeny jsou správnû rozmístûné. Pfii zavû eném stroji a pfiipevàovacích fiemenech kontrolujte správnou ãinnost zámku rychlého odpojení závésn ch fiemenû. 1)UÏívejte jen takové fiezné a ochranné zafiízení, které my doporuãujeme. Viz kapitola Technické parametry. 2)Dbejte o to, aby fiezné zuby ostfií byly správné a kvalitné brou eny Postupujte podle na ich pokynû a uïívejte doporuãenou ablonu, podle níï musí postupovat pilník. PouÏití po kozeného nebo nesprávnû brou eného ostfií zvy uje pravdûpodobnost ne tûstí pfii práci 3)DodrÏujte správnou polohu jednotliv ch fiezn ch prvkû Postupujte v souladu s na imi pokyny a pouïívejte náleïit ch nástrojû pro ustavení polohy noïû. Nesprávná poloha jednotliv ch prvkû ostfií zvy uje nebezpeãí jeho váznutí a silového pûsobení stroje na obsluju. 4)Kontrolujte fiezné zafiízení, jestli na nûm nedo lo k po kozením, pfiípadnû vzniku prasklin. Nevyhovující fiezné zafiízení je nutné okamïitû vymûnit. 8. Zaji Èovací matice ChraÀte si ruku pfied úrazem bûhem montáïe tak, Ïe pouïijete chrániã ostfií jako clonu pfii zatahování oãkov m klíãem. Matici je tfieba dotahovat proti smûru otáãení hfiídele. Od roubovat matici lze naopak po smûru otáãení hfiídele motoru (UPOZORNùNÍ Matice má lev závit). Matici dotahujte oãkov m (násadkov m) klíãem momentem Nm (3,5-5 kgm). POZNÁMKA Nylonová vloïka zaji Èovací matice nesmí b t opotfiebována natolik, aby ji bylo moïné rukou otáãet. VloÏka musí udrïet moment, rovn nejménû 1,5 Nm. Matici je tfieby zamûnit v pfiípadû, Ïe byla pouïita jiï pfiibliïnû 10 krát. UPOZORNùNÍ Nikdy nepracujte se strojem, u nehoï není v pofiádku ochranné vybavení. Ochranné vybavení je tfieba udrïovat ve funkãním stavu podle pokynû, obsaïen ch v této kapitole. V pfiípadû, Ïe Vá stroj nevyhoví pfii libovolné z vyjmenovan ch provûrek, spojte se s Va í obravárenskou dílnou. Czech 9

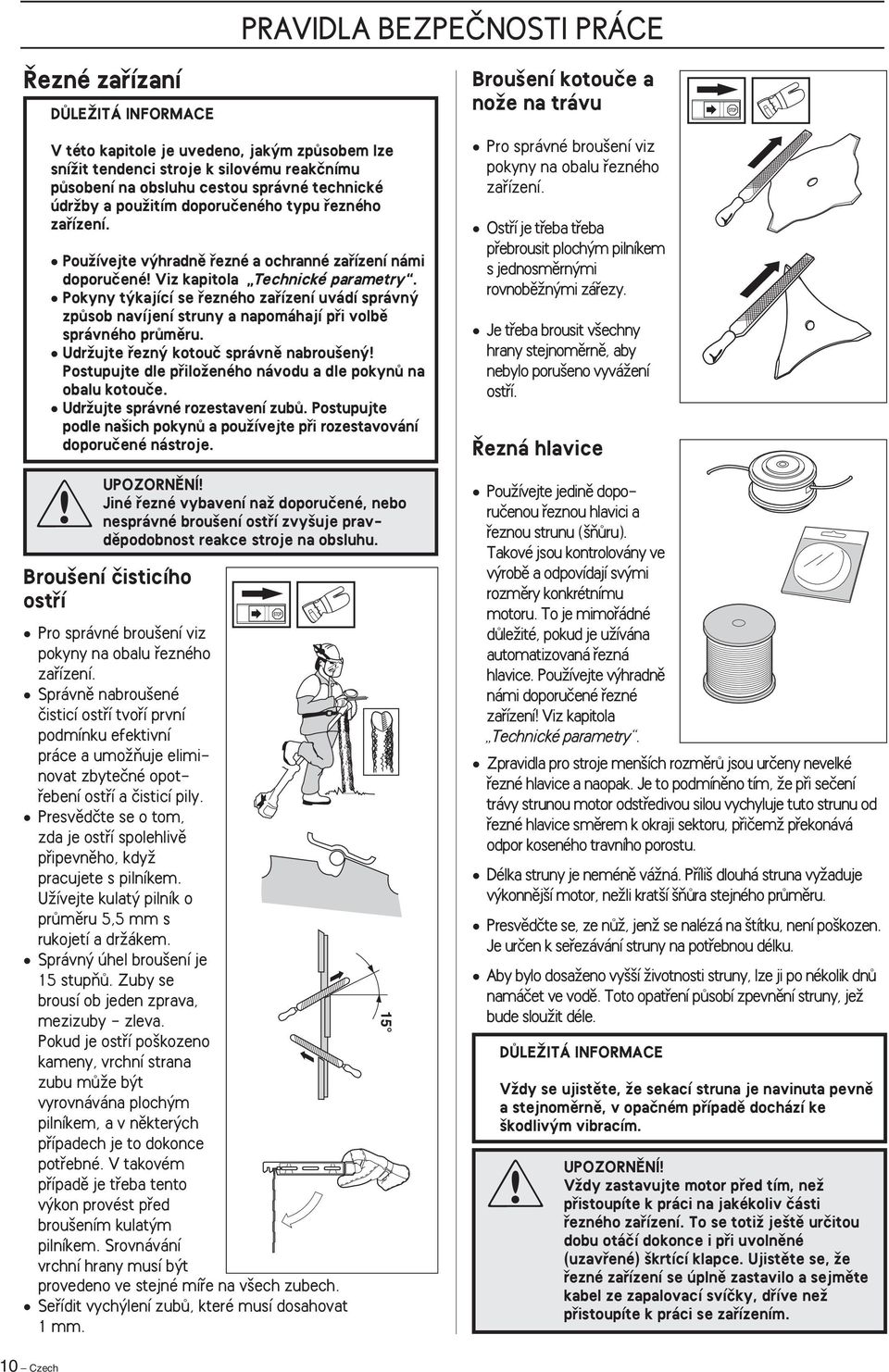

10 PRAVIDLA BEZPEâNOSTI PRÁCE ezné zafiízaní DÒLEÎITÁ INFORMACE V této kapitole je uvedeno, jak m zpûsobem lze sníïit tendenci stroje k silovému reakãnímu pûsobení na obsluhu cestou správné technické údrïby a pouïitím doporuãeného typu fiezného zafiízení. PouÏívejte v hradnû fiezné a ochranné zafiízení námi doporuãené Viz kapitola Technické parametry. Pokyny t kající se fiezného zafiízení uvádí správn zpûsob navíjení struny a napomáhají pfii volbû správného prûmûru. UdrÏujte fiezn kotouã správnû nabrou en Postupujte dle pfiiloïeného návodu a dle pokynû na obalu kotouãe. UdrÏujte správné rozestavení zubû. Postupujte podle na ich pokynû a pouïívejte pfii rozestavování doporuãené nástroje. UPOZORNùNÍ Jiné fiezné vybavení naï doporuãené, nebo nesprávné brou ení ostfií zvy uje pravdûpodobnost reakce stroje na obsluhu. Brou ení ãisticího ostfií Pro správné brou ení viz pokyny na obalu fiezného zafiízení. Správnû nabrou ené ãisticí ostfií tvofií první podmínku efektivní práce a umoïàuje eliminovat zbyteãné opotfiebení ostfií a ãisticí pily. Presvûdãte se o tom, zda je ostfií spolehlivû pfiipevnûho, kdyï pracujete s pilníkem. UÏívejte kulat pilník o prûmûru 5,5 mm s rukojetí a drïákem. Správn úhel brou ení je 15 stupàû. Zuby se brousí ob jeden zprava, mezizuby - zleva. Pokud je ostfií po kozeno kameny, vrchní strana zubu mûïe b t vyrovnávána ploch m pilníkem, a v nûkter ch pfiípadech je to dokonce potfiebné. V takovém pfiípadû je tfieba tento v kon provést pfied brou ením kulat m pilníkem. Srovnávání vrchní hrany musí b t provedeno ve stejné mífie na v ech zubech. Sefiídit vych lení zubû, které musí dosahovat 1 mm. Brou ení kotouãe a noïe na trávu Pro správné brou ení viz pokyny na obalu fiezného zafiízení. Ostfií je tfieba tfieba pfiebrousit ploch m pilníkem s jednosmûrn mi rovnobûïn mi záfiezy. Je tfieba brousit v echny hrany stejnomûrnû, aby nebylo poru eno vyváïení ostfií. ezná hlavice PouÏívejte jedinû doporuãenou fieznou hlavici a fieznou strunu ( ÀÛru). Takové jsou kontrolovány ve v robû a odpovídají sv mi rozmûry konkrétnímu motoru. To je mimofiádné dûleïité, pokud je uïívána automatizovaná fiezná hlavice. PouÏívejte v hradnû námi doporuãené fiezné zafiízení Viz kapitola Technické parametry. Zpravidla pro stroje men ích rozmûrû jsou urãeny nevelké fiezné hlavice a naopak. Je to podmínûno tím, Ïe pfii seãení trávy strunou motor odstfiedivou silou vychyluje tuto strunu od fiezné hlavice smûrem k okraji sektoru, pfiiãemï pfiekonává odpor koseného travního porostu. Délka struny je neménû váïná. Pfiíli dlouhá struna vyïaduje v konnûj í motor, neïli krat í ÀÛra stejného prûmûru. Presvûdãte se, ze nûï, jenï se nalézá na títku, není po kozen. Je urãen k sefiezávání struny na potfiebnou délku. Aby bylo dosaïeno vy í Ïivotnosti struny, lze ji po nékolik dnû namáãet ve vodû. Toto opatfiení pûsobí zpevnûní struny, jeï bude slouïit déle. DÒLEÎITÁ INFORMACE VÏdy se ujistûte, Ïe sekací struna je navinuta pevnû a stejnomûrnû, v opaãném pfiípadû dochází ke kodliv m vibracím. UPOZORNùNÍ VÏdy zastavujte motor pfied tím, neï pfiistoupíte k práci na jakékoliv ãásti fiezného zafiízení. To se totiï je tû urãitou dobu otáãí dokonce i pfii uvolnûné (uzavfiené) krtící klapce. Ujistûte se, Ïe fiezné zafiízení se úplnû zastavilo a sejmûte kabel ze zapalovací svíãky, dfiíve neï pfiistoupíte k práci se zafiízením. 10 Czech

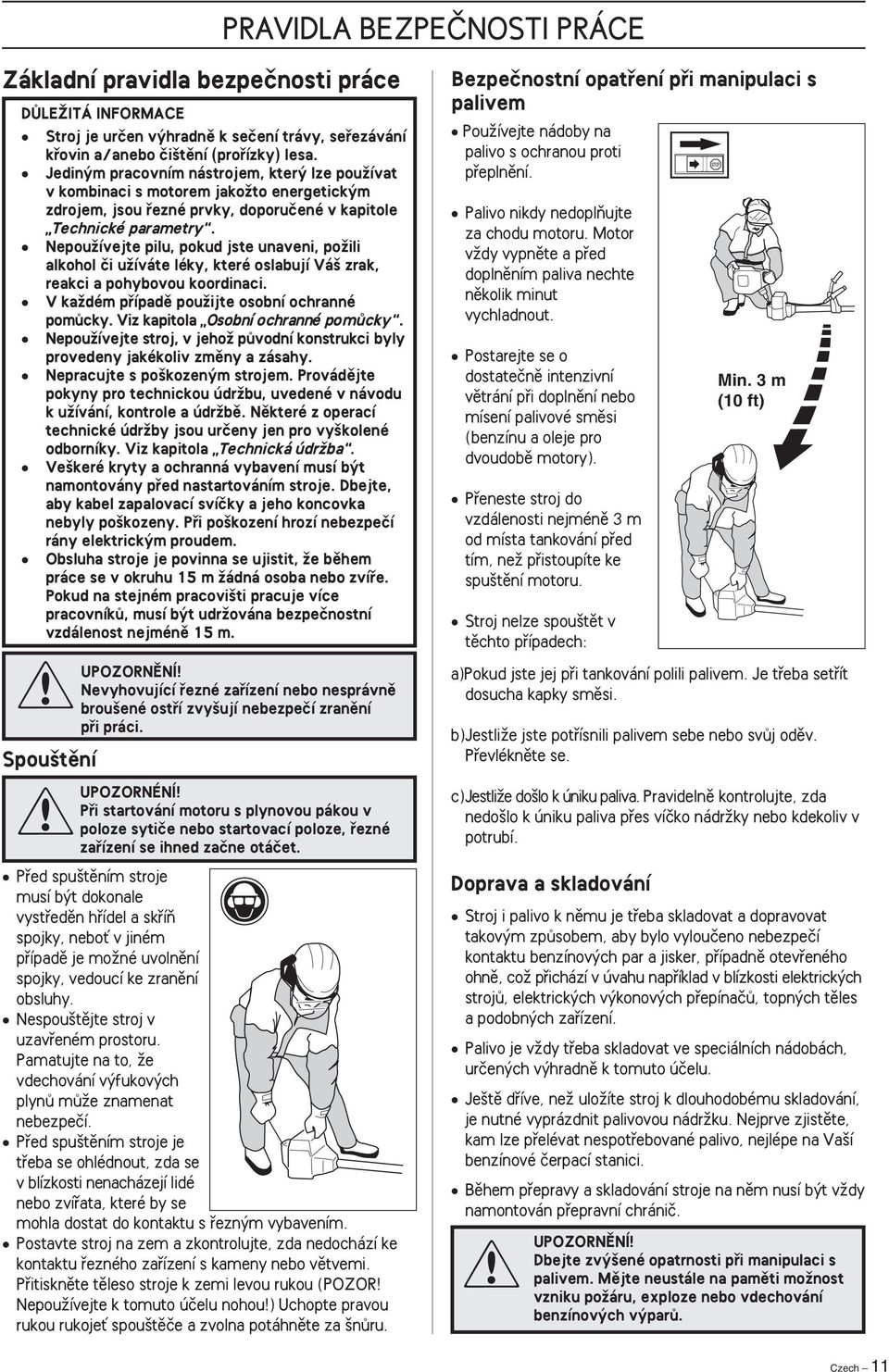

11 PRAVIDLA BEZPEâNOSTI PRÁCE Základní pravidla bezpeãnosti práce DÒLEÎITÁ INFORMACE Stroj je urãen v hradnû k seãení trávy, sefiezávání kfiovin a/anebo ãi tûní (profiízky) lesa. Jedin m pracovním nástrojem, kter lze pouïívat v kombinaci s motorem jakoïto energetick m zdrojem, jsou fiezné prvky, doporuãené v kapitole Technické parametry. NepouÏívejte pilu, pokud jste unaveni, poïili alkohol ãi uïíváte léky, které oslabují Vá zrak, reakci a pohybovou koordinaci. V kaïdém pfiípadû pouïijte osobní ochranné pomûcky. Viz kapitola Osobní ochranné pomûcky. NepouÏívejte stroj, v jehoï pûvodní konstrukci byly provedeny jakékoliv zmûny a zásahy. Nepracujte s po kozen m strojem. Provádûjte pokyny pro technickou údrïbu, uvedené v návodu k uïívání, kontrole a údrïbû. Nûkteré z operací technické údrïby jsou urãeny jen pro vy kolené odborníky. Viz kapitola Technická údrïba. Ve keré kryty a ochranná vybavení musí b t namontovány pfied nastartováním stroje. Dbejte, aby kabel zapalovací svíãky a jeho koncovka nebyly po kozeny. Pfii po kození hrozí nebezpeãí rány elektrick m proudem. Obsluha stroje je povinna se ujistit, Ïe bûhem práce se v okruhu 15 m Ïádná osoba nebo zvífie. Pokud na stejném pracovi ti pracuje více pracovníkû, musí b t udrïována bezpeãnostní vzdálenost nejménû 15 m. UPOZORNùNÍ Nevyhovující fiezné zafiízení nebo nesprávnû brou ené ostfií zvy ují nebezpeãí zranûní pfii práci. Spou tûní UPOZORNÉNÍ Pfii startování motoru s plynovou pákou v poloze sytiãe nebo startovací poloze, fiezné zafiízení se ihned zaãne otáãet. Pfied spu tûním stroje musí b t dokonale vystfiedûn hfiídel a skfiíà spojky, neboè v jiném pfiípadû je moïné uvolnûní spojky, vedoucí ke zranûní obsluhy. Nespou tûjte stroj v uzavfieném prostoru. Pamatujte na to, Ïe vdechování v fukov ch plynû mûïe znamenat nebezpeãí. Pfied spu tûním stroje je tfieba se ohlédnout, zda se v blízkosti nenacházejí lidé nebo zvífiata, které by se mohla dostat do kontaktu s fiezn m vybavením. Postavte stroj na zem a zkontrolujte, zda nedochází ke kontaktu fiezného zafiízení s kameny nebo vûtvemi. Pfiitisknûte tûleso stroje k zemi levou rukou (POZOR NepouÏívejte k tomuto úãelu nohou) Uchopte pravou rukou rukojeè spou tûãe a zvolna potáhnûte za nûru. Bezpeãnostní opatfiení pfii manipulaci s palivem PouÏívejte nádoby na palivo s ochranou proti pfieplnûní. Palivo nikdy nedoplàujte za chodu motoru. Motor vïdy vypnûte a pfied doplnûním paliva nechte nûkolik minut vychladnout. Postarejte se o dostateãnû intenzivní vûtrání pfii doplnûní nebo mísení palivové smûsi (benzínu a oleje pro dvoudobû motory). Pfieneste stroj do vzdálenosti nejménû 3 m od místa tankování pfied tím, neï pfiistoupíte ke spu tûní motoru. Stroj nelze spou tût v tûchto pfiípadech: Doprava a skladování Min. 3 m (10 ft) a)pokud jste jej pfii tankování polili palivem. Je tfieba setfiít dosucha kapky smûsi. b)jestliïe jste potfiísnili palivem sebe nebo svûj odûv. Pfievléknûte se. c)jestliïe do lo k úniku paliva. Pravidelnû kontrolujte, zda nedo lo k úniku paliva pfies víãko nádrïky nebo kdekoliv v potrubí. Stroj i palivo k nûmu je tfieba skladovat a dopravovat takov m zpûsobem, aby bylo vylouãeno nebezpeãí kontaktu benzínov ch par a jisker, pfiípadnû otevfieného ohnû, coï pfiichází v úvahu napfiíklad v blízkosti elektrick ch strojû, elektrick ch v konov ch pfiepínaãû, topn ch tûles a podobn ch zafiízení. Palivo je vïdy tfieba skladovat ve speciálních nádobách, urãen ch v hradnû k tomuto úãelu. Je tû dfiíve, neï uloïíte stroj k dlouhodobému skladování, je nutné vyprázdnit palivovou nádrïku. Nejprve zjistûte, kam lze pfielévat nespotfiebované palivo, nejlépe na Va í benzínové ãerpací stanici. Bûhem pfiepravy a skladování stroje na nûm nusí b t vïdy namontován pfiepravní chrániã. UPOZORNùNÍ Dbejte zv ené opatrnosti pfii manipulaci s palivem. Mûjte neustále na pamûti moïnost vzniku poïáru, exploze nebo vdechování benzínov ch v parû. Czech 11

12 PRAVIDLA BEZPEâNOSTI PRÁCE Hlavní pokyny pro práci DÒLEÎITÉ UPOZORNùNÍ V této kapitole jsou uvedena zásadní pravidla bezpeãnosti práce s ãistící pilou a travní sekaãkou. Pokud se dostanete do situace, kdy pocítíte jakoukoliv pochybnost, pfieru te práci a poïádejte o radu odborníka. Spojte se s Va ím dealerem nebo Va í dílnou, kde zadáváte technickou údrïbu. Nepokou ejte se vyfie it nûkter z problémû, pokud si uvûdomujete, Ïe k tomu nemáte vytvofiené dostateãné podmínky. Pfied pouïíváním stroje je nutné uvûdomit si rozdíl mezi proãi Èováním lesa, fiezáním kfiovin a seãením trávy. Hlavní bezpeãnostní pravidla 1.Rozhlédnûte se kolem sebe: Abyste se ujistili, Ïe ve Va í blízkosti nejsou osoby, zvífiata nebo jiné objekty, které by Vám mohly znesnadnit ovládání stroje. Abyste se pfiesvûdãili, Ïe se nikdo nemûïe dostat do kontaktu s fiezn m zafiízením nebo pfiedmûty, jeï mohou odlétat od fiezného zafiízení. POZNÁMKA Nikdy nepracujte se strojem v pfiípadû, Ïe nemáte moïnost pozvat nûkoho na pomoc. 2.Nepracujte s pilou za patného poãasí, jak m je napfiíklad hustá mlha, siln dé È, siln vítr, mimofiádn chlad, atd. Práce za extrémnû patného poãasí je velice namáhavá a ãasto vede ke vzniku nebezpeãn ch situací, kupfiíkladu dochází ke tvorbû kluzk ch povrchû, neãekan m pádûm stromû, atpod. 4.Poãínejte si obzvlá tû opatrnû pfii fiezání napnut ch kmenû. Napnut kmen mûïe neãekanû odpruïit, navrátit se do své pfiirozené polohy pfied nebo naopak po fiezání. Pokud stojíte z nesprávné strany nebo zapoãnete s fiezáním na nesprávném místû, strom mûïe udefiit Vás nebo Vá stroj tak, ze Vám znemoïní jeho ovládání. Obû popsané situace mohou vést k závaïnému zranûní. 5.Pfied pfiená ením stroje zastavte motor. Pokud jej budete pfiepravovat na znaãnou vzdálenost, namontujte dopravní chrániã. 6.Není vhodné spou tût k zemi zafiízení, je-li pfiitom motor v chodu, s v jimkou pfiípadu, kdy ji dobfie vidíte. 3.Pfiesvûdãte se o tom, Ïe máte moïnost volné chûze a stání. Provûfite v skyt pfiípadn ch pfiekáïek (kofieny, kameny, kefie, jámy, r hy, atd.) pro pfiípad Va ich náhl ch nucen ch pohybû. Dbejte mimofiádné opatrnosti pfii práci ve svahu. 12 Czech

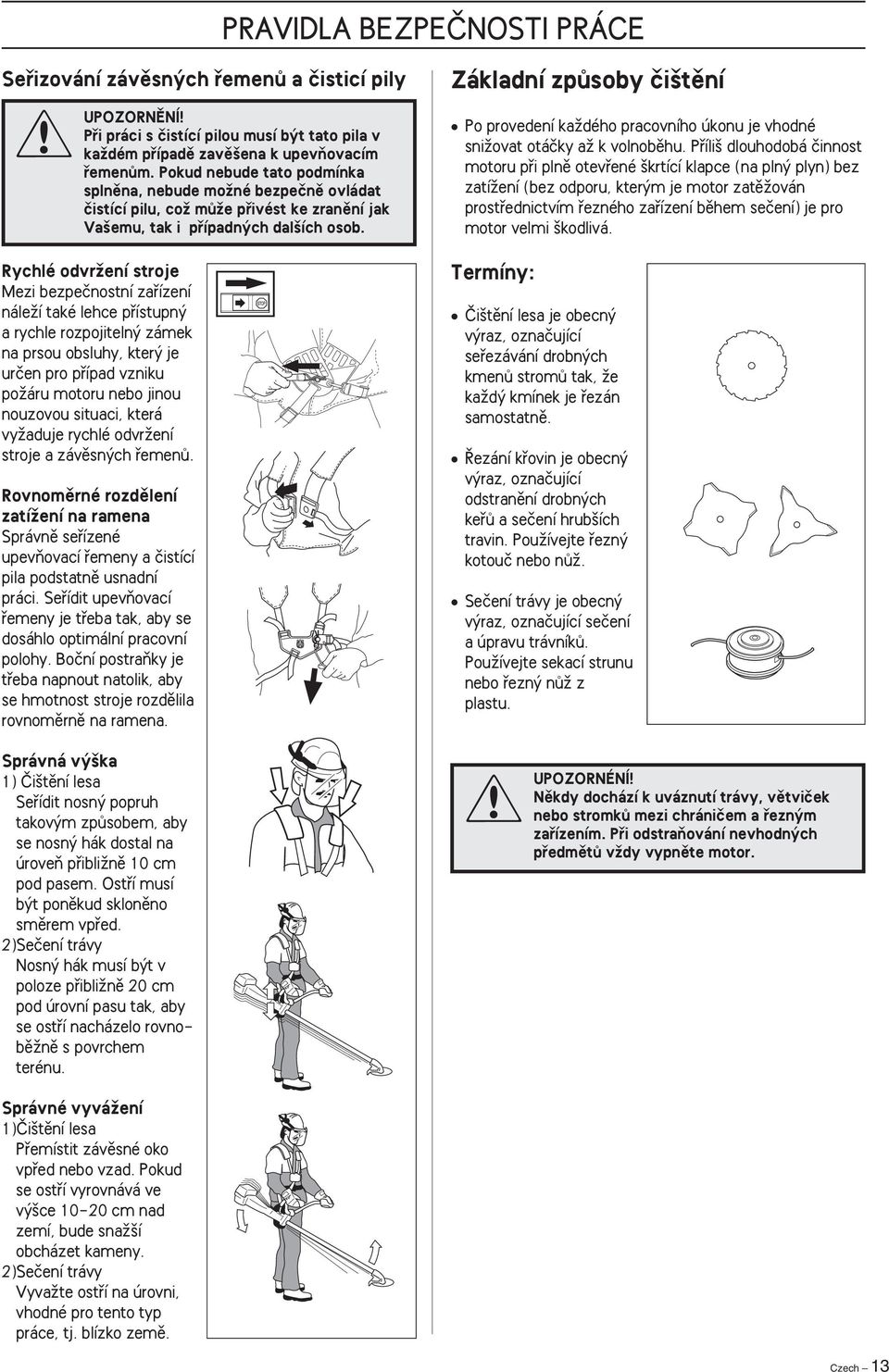

13 PRAVIDLA BEZPEâNOSTI PRÁCE Sefiizování závûsn ch fiemenû a ãisticí pily UPOZORNùNÍ Pfii práci s ãistící pilou musí b t tato pila v kaïdém pfiípadû zavû ena k upevàovacím fiemenûm. Pokud nebude tato podmínka splnûna, nebude moïné bezpeãnû ovládat ãistící pilu, coï mûïe pfiivést ke zranûní jak Va emu, tak i pfiípadn ch dal ích osob. Rychlé odvrïení stroje Mezi bezpeãnostní zafiízení náleïí také lehce pfiístupn a rychle rozpojiteln zámek na prsou obsluhy, kter je urãen pro pfiípad vzniku poïáru motoru nebo jinou nouzovou situaci, která vyïaduje rychlé odvrïení stroje a závûsn ch fiemenû. Rovnomûrné rozdûlení zatíïení na ramena Správnû sefiízené upevàovací fiemeny a ãistící pila podstatnû usnadní práci. Sefiídit upevàovací fiemeny je tfieba tak, aby se dosáhlo optimální pracovní polohy. Boãní postraàky je tfieba napnout natolik, aby se hmotnost stroje rozdûlila rovnomûrnû na ramena. Správná v ka 1) âi tûní lesa Sefiídit nosn popruh takov m zpûsobem, aby se nosn hák dostal na úroveà pfiibliïnû 10 cm pod pasem. Ostfií musí b t ponûkud sklonûno smûrem vpfied. 2)Seãení trávy Nosn hák musí b t v poloze pfiibliïnû 20 cm pod úrovní pasu tak, aby se ostfií nacházelo rovnobûïnû s povrchem terénu. Základní zpûsoby ãi tûní Po provedení kaïdého pracovního úkonu je vhodné sniïovat otáãky aï k volnobûhu. Pfiíli dlouhodobá ãinnost motoru pfii plnû otevfiené krtící klapce (na pln plyn) bez zatíïení (bez odporu, kter m je motor zatûïován prostfiednictvím fiezného zafiízení bûhem seãení) je pro motor velmi kodlivá. Termíny: âi tûní lesa je obecn v raz, oznaãující sefiezávání drobn ch kmenû stromû tak, Ïe kaïd kmínek je fiezán samostatnû. ezání kfiovin je obecn v raz, oznaãující odstranûní drobn ch kefiû a seãení hrub ích travin. PouÏívejte fiezn kotouã nebo nûï. Seãení trávy je obecn v raz, oznaãující seãení a úpravu trávníkû. PouÏívejte sekací strunu nebo fiezn nûï z plastu. UPOZORNÉNÍ Nûkdy dochází k uváznutí trávy, vûtviãek nebo stromkû mezi chrániãem a fiezn m zafiízením. Pfii odstraàování nevhodn ch pfiedmûtû vïdy vypnûte motor. Správné vyváïení 1)âi tûní lesa Pfiemístit závûsné oko vpfied nebo vzad. Pokud se ostfií vyrovnává ve v ce cm nad zemí, bude snaï í obcházet kameny. 2)Seãení trávy VyvaÏte ostfií na úrovni, vhodné pro tento typ práce, tj. blízko zemû. Czech 13

14 PRAVIDLA BEZPEâNOSTI PRÁCE ABECEDA âi TùNÍ A. V kaïdém pfiípadû pouïívejte odpovídající vybavení. B. VÏdy pracujte se správnû sefiízen m vybavením stroje. C. DodrÏujte pokyny pro bezpeãnou práci. D. Dobfie práci organizujte. E. Pokud uïíváte ostfií, vïdy pracujte na pln plyn. F. Ostfií mûjte vïdy nabrou ené. G. Vyh bejte se kamenûm. H. Odhadujte prûbeïnû smûr pádu (s pfiihlédnutím ke smûru vûtru). UPOZORNùNÍ Vyh bejte se sefiezávání tou ãástí, která odpovídá úseku mezi 12. a 3. hodinou na ciferníku. Pfii pûsobení tímto úsekem na silnûj í kmeny je z dûvodu rychlosti otáãení ostfií moïná reakce stroje na obsluhu. ZpÛsoby práce Pfied tím, neï pfiistoupíte k ãi tûní, zkontrolujte ãi tûn úsek, jeho sklon, stav, pfiítomnost kamenû, atpod. Potom mûïete zahájit práci, poãínaje od nejsnaï ího úseku, coï Vám celkovû ãinnost usnadní. Pfii práci je tfieba se pfiemisèovat systematicky vpfied a vzad napfiíã úsekem. KaÏd pfiesun musí obsáhnout pracovní zábûr o ífice zhruba 4-5 metrû, ãehoï lze dosáhnout vyuïitím celé pracovní plochy stroje v obou smûrech a obsluze zaji Èuje pohodln a ro ifiující se pracovní úsek. Délka pfiesunu musí b t pfiibliïnû 75 m. Podle postupu prací pfiesouvejte také tankovací zafiízení. âi tûní lesa s pouïitím fiezného kotouãe Pfii pouïití ostfií, urãeného ke zpracování siln ch kmenû, roste nebezpeãí reakãního silového pûsobení od stroje. Z toho dûvodu se vyh bejte uïívání té ãásti ostfií, odpovídající sektoru mezi 12. a 3. hodinou. Aby strom padl vlevo, jeho spodní ãást je nutné pfiemístit vpravo. Proto nakloàte ostfií a energick m pohybem jej premístûte po diagonále dolû a napravo. Souãasnû pfiitisknûte ke kmenu títek ostfií. UÏívejte pfieváïnû sektoru ostfií mezi 3. a 5. hodinou. Pokud ostfií fieïe, motor musí bûïet na pln plyn. Aby strom padl vpravo, jeho spodní ãást je tfieba pfiemístit vlevo. NakloÀte ostfií a energick m pohybem jej premístûte po diagonále nahoru a vlevo. PouÏívejte sektor ostfií mezi 3. a 5. hodinou, tak, aby smûr otáãení ostfií napomáhal pfienosu spodní ãásti stromu vlevo. Na svazích se pohybujte smûrem po vrstevnici, coï je mnohem snaï í, neï neustále stoupat a klesat se strojem ve svahu. Trasa musí b t sestavena tak, abyste se mohli vyhnout r hám a jin m pfiekáïkám. Kromû toho, pfii plánování trasy postupu pfii práci je tfieby vzít v úvahu také smûr a sílu vûtru, proto, aby jiï sefiíznuté kmeny padaly na oãi tûnou plochu. Aby strom padl vpfied, je nutné jeho spodní ãást pfiemístit vzad. 14 Czech

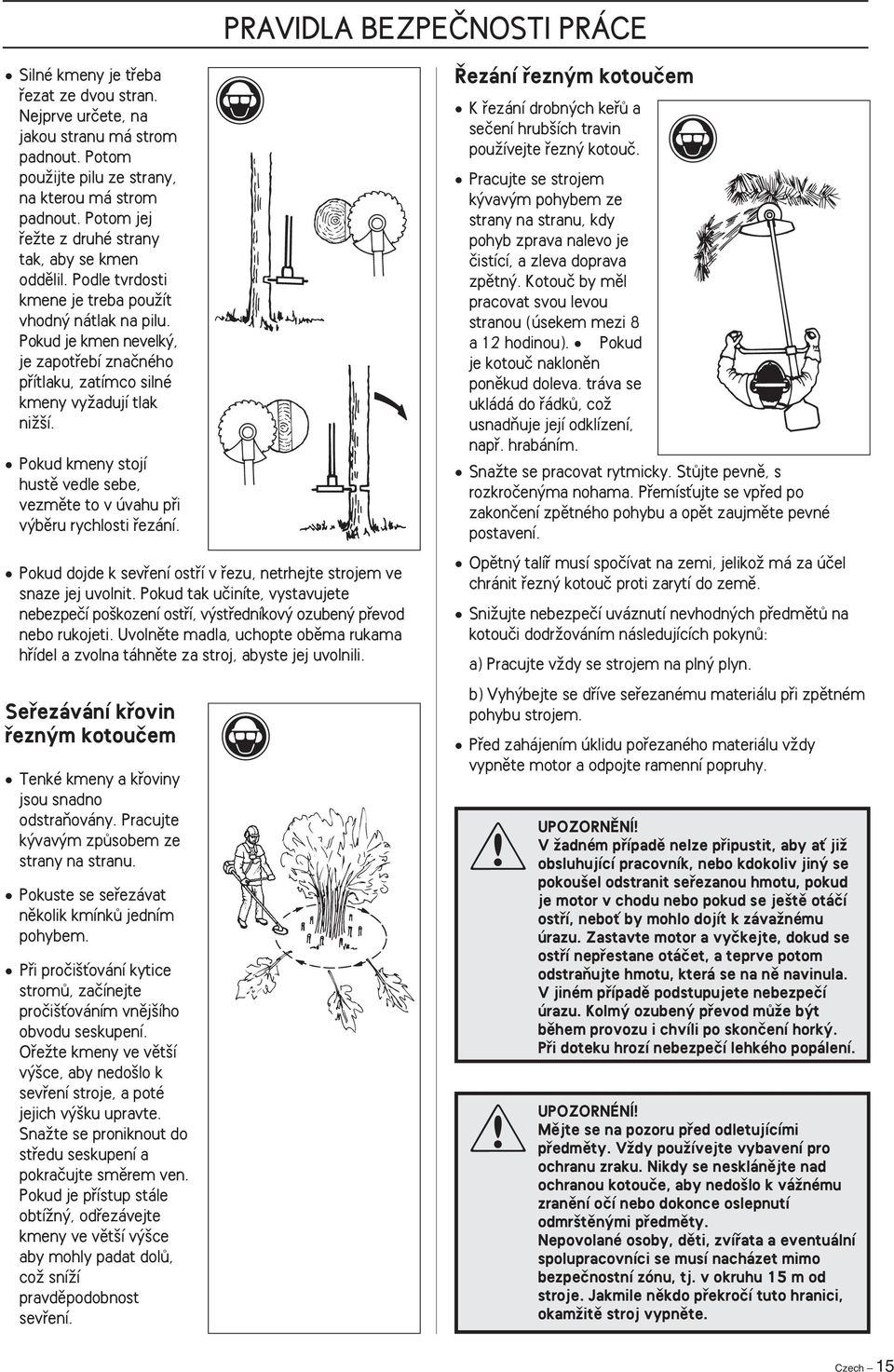

15 PRAVIDLA BEZPEâNOSTI PRÁCE Silné kmeny je tfieba fiezat ze dvou stran. Nejprve urãete, na jakou stranu má strom padnout. Potom pouïijte pilu ze strany, na kterou má strom padnout. Potom jej fieïte z druhé strany tak, aby se kmen oddûlil. Podle tvrdosti kmene je treba pouïít vhodn nátlak na pilu. Pokud je kmen nevelk, je zapotfiebí znaãného pfiítlaku, zatímco silné kmeny vyïadují tlak niï í. Pokud kmeny stojí hustû vedle sebe, vezmûte to v úvahu pfii v bûru rychlosti fiezání. Pokud dojde k sevfiení ostfií v fiezu, netrhejte strojem ve snaze jej uvolnit. Pokud tak uãiníte, vystavujete nebezpeãí po kození ostfií, v stfiedníkov ozuben pfievod nebo rukojeti. Uvolnûte madla, uchopte obûma rukama hfiídel a zvolna táhnûte za stroj, abyste jej uvolnili. Sefiezávání kfiovin fiezn m kotouãem Tenké kmeny a kfioviny jsou snadno odstraàovány. Pracujte k vav m zpûsobem ze strany na stranu. Pokuste se sefiezávat nûkolik kmínkû jedním pohybem. Pfii proãi Èování kytice stromû, zaãínejte proãi Èováním vnûj ího obvodu seskupení. OfieÏte kmeny ve vût í v ce, aby nedo lo k sevfiení stroje, a poté jejich v ku upravte. SnaÏte se proniknout do stfiedu seskupení a pokraãujte smûrem ven. Pokud je pfiístup stále obtíïn, odfiezávejte kmeny ve vût í v ce aby mohly padat dolû, coï sníïí pravdûpodobnost sevfiení. ezání fiezn m kotouãem K fiezání drobn ch kefiû a seãení hrub ích travin pouïívejte fiezn kotouã. Pracujte se strojem k vav m pohybem ze strany na stranu, kdy pohyb zprava nalevo je ãistící, a zleva doprava zpûtn. Kotouã by mûl pracovat svou levou stranou (úsekem mezi 8 a 12 hodinou). Pokud je kotouã naklonûn ponûkud doleva. tráva se ukládá do fiádkû, coï usnadàuje její odklízení, napfi. hrabáním. SnaÏte se pracovat rytmicky. StÛjte pevnû, s rozkroãen ma nohama. PfiemísÈujte se vpfied po zakonãení zpûtného pohybu a opût zaujmûte pevné postavení. Opûtn talífi musí spoãívat na zemi, jelikoï má za úãel chránit fiezn kotouã proti zarytí do zemû. SniÏujte nebezpeãí uváznutí nevhodn ch pfiedmûtû na kotouãi dodrïováním následujících pokynû: a) Pracujte vïdy se strojem na pln plyn. b) Vyh bejte se dfiíve sefiezanému materiálu pfii zpûtném pohybu strojem. Pfied zahájením úklidu pofiezaného materiálu vïdy vypnûte motor a odpojte ramenní popruhy. UPOZORNùNÍ V Ïadném pfiípadû nelze pfiipustit, aby aè jiï obsluhující pracovník, nebo kdokoliv jin se pokou el odstranit sefiezanou hmotu, pokud je motor v chodu nebo pokud se je tû otáãí ostfií, neboè by mohlo dojít k závaïnému úrazu. Zastavte motor a vyãkejte, dokud se ostfií nepfiestane otáãet, a teprve potom odstraàujte hmotu, která se na nû navinula. V jiném pfiípadû podstupujete nebezpeãí úrazu. Kolm ozuben pfievod mûïe b t bûhem provozu i chvíli po skonãení hork. Pfii doteku hrozí nebezpeãí lehkého popálení. UPOZORNÉNÍ Mûjte se na pozoru pfied odletujícími pfiedmûty. VÏdy pouïívejte vybavení pro ochranu zraku. Nikdy se nesklánûjte nad ochranou kotouãe, aby nedo lo k váïnému zranûní oãí nebo dokonce oslepnutí odmr tûn mi pfiedmûty. Nepovolané osoby, dûti, zvífiata a eventuální spolupracovníci se musí nacházet mimo bezpeãnostní zónu, tj. v okruhu 15 m od stroje. Jakmile nûkdo pfiekroãí tuto hranici, okamïitû stroj vypnûte. Czech 15

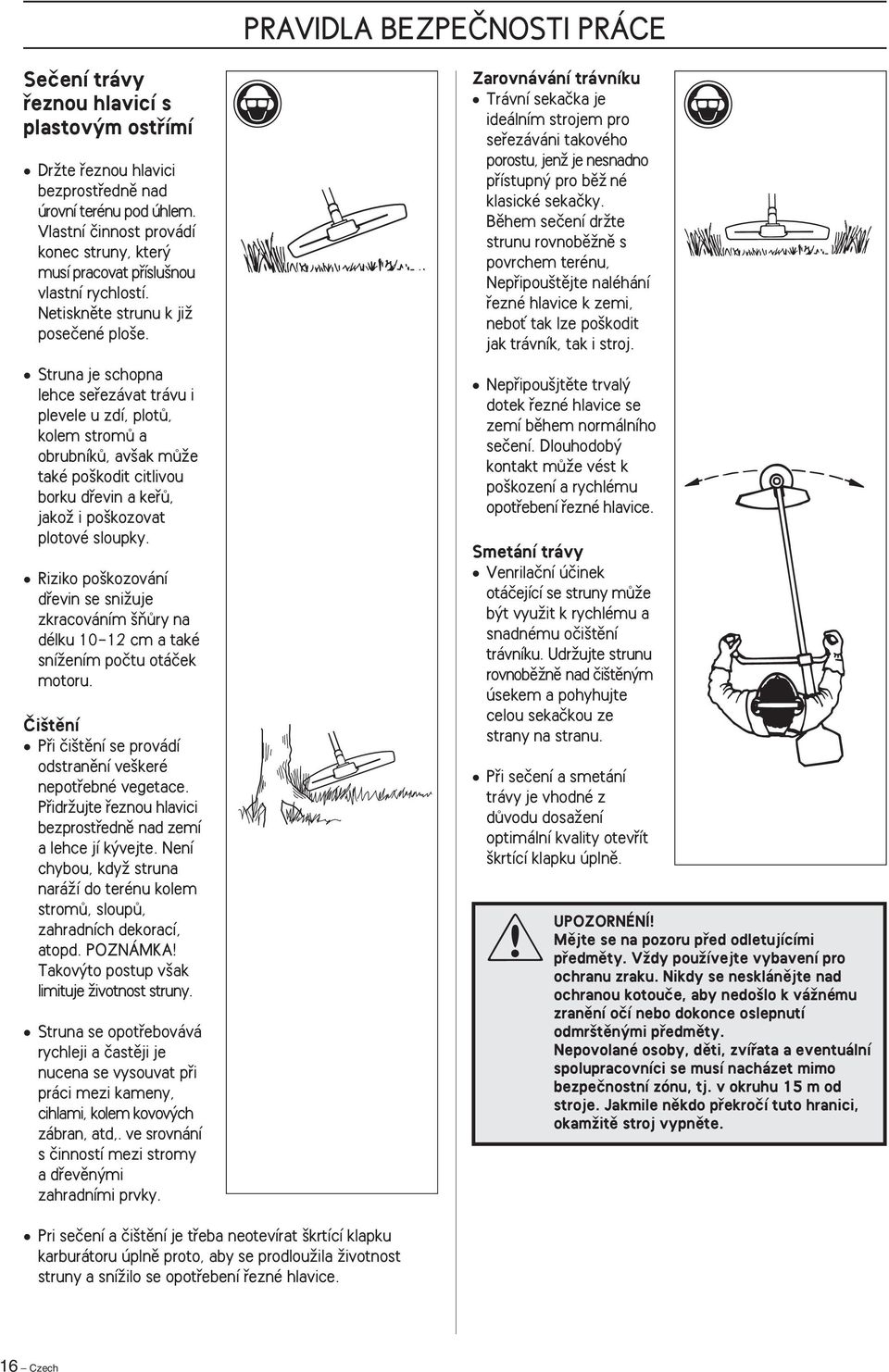

16 PRAVIDLA BEZPEâNOSTI PRÁCE Seãení trávy fieznou hlavicí s plastov m ostfiímí DrÏte fieznou hlavici bezprostfiednû nad úrovní terénu pod úhlem. Vlastní ãinnost provádí konec struny, kter musí pracovat pfiíslu nou vlastní rychlostí. Netisknûte strunu k jiï poseãené plo e. Struna je schopna lehce sefiezávat trávu i plevele u zdí, plotû, kolem stromû a obrubníkû, av ak mûïe také po kodit citlivou borku dfievin a kefiû, jakoï i po kozovat plotové sloupky. Riziko po kozování dfievin se sniïuje zkracováním ÀÛry na délku cm a také sníïením poãtu otáãek motoru. âi tûní Pfii ãi tûní se provádí odstranûní ve keré nepotfiebné vegetace. PfiidrÏujte fieznou hlavici bezprostfiednû nad zemí a lehce jí k vejte. Není chybou, kdyï struna naráïí do terénu kolem stromû, sloupû, zahradních dekorací, atopd. POZNÁMKA Takov to postup v ak limituje Ïivotnost struny. Struna se opotfiebovává rychleji a ãastûji je nucena se vysouvat pfii práci mezi kameny, cihlami, kolem kovov ch zábran, atd,. ve srovnání s ãinností mezi stromy a dfievûn mi zahradními prvky. Zarovnávání trávníku Trávní sekaãka je ideálním strojem pro sefiezáváni takového porostu, jenï je nesnadno pfiístupn pro bûï né klasické sekaãky. Bûhem seãení drïte strunu rovnobûïnû s povrchem terénu, Nepfiipou tûjte naléhání fiezné hlavice k zemi, neboè tak lze po kodit jak trávník, tak i stroj. Nepfiipou jtûte trval dotek fiezné hlavice se zemí bûhem normálního seãení. Dlouhodob kontakt mûïe vést k po kození a rychlému opotfiebení fiezné hlavice. Smetání trávy Venrilaãní úãinek otáãející se struny mûïe b t vyuïit k rychlému a snadnému oãi tûní trávníku. UdrÏujte strunu rovnobûïnû nad ãi tûn m úsekem a pohyhujte celou sekaãkou ze strany na stranu. Pfii seãení a smetání trávy je vhodné z dûvodu dosaïení optimální kvality otevfiít krtící klapku úplnû. UPOZORNÉNÍ Mûjte se na pozoru pfied odletujícími pfiedmûty. VÏdy pouïívejte vybavení pro ochranu zraku. Nikdy se nesklánûjte nad ochranou kotouãe, aby nedo lo k váïnému zranûní oãí nebo dokonce oslepnutí odmr tûn mi pfiedmûty. Nepovolané osoby, dûti, zvífiata a eventuální spolupracovníci se musí nacházet mimo bezpeãnostní zónu, tj. v okruhu 15 m od stroje. Jakmile nûkdo pfiekroãí tuto hranici, okamïitû stroj vypnûte. Pri seãení a ãi tûní je tfieba neotevírat krtící klapku karburátoru úplnû proto, aby se prodlouïila Ïivotnost struny a sníïilo se opotfiebení fiezné hlavice. 16 Czech

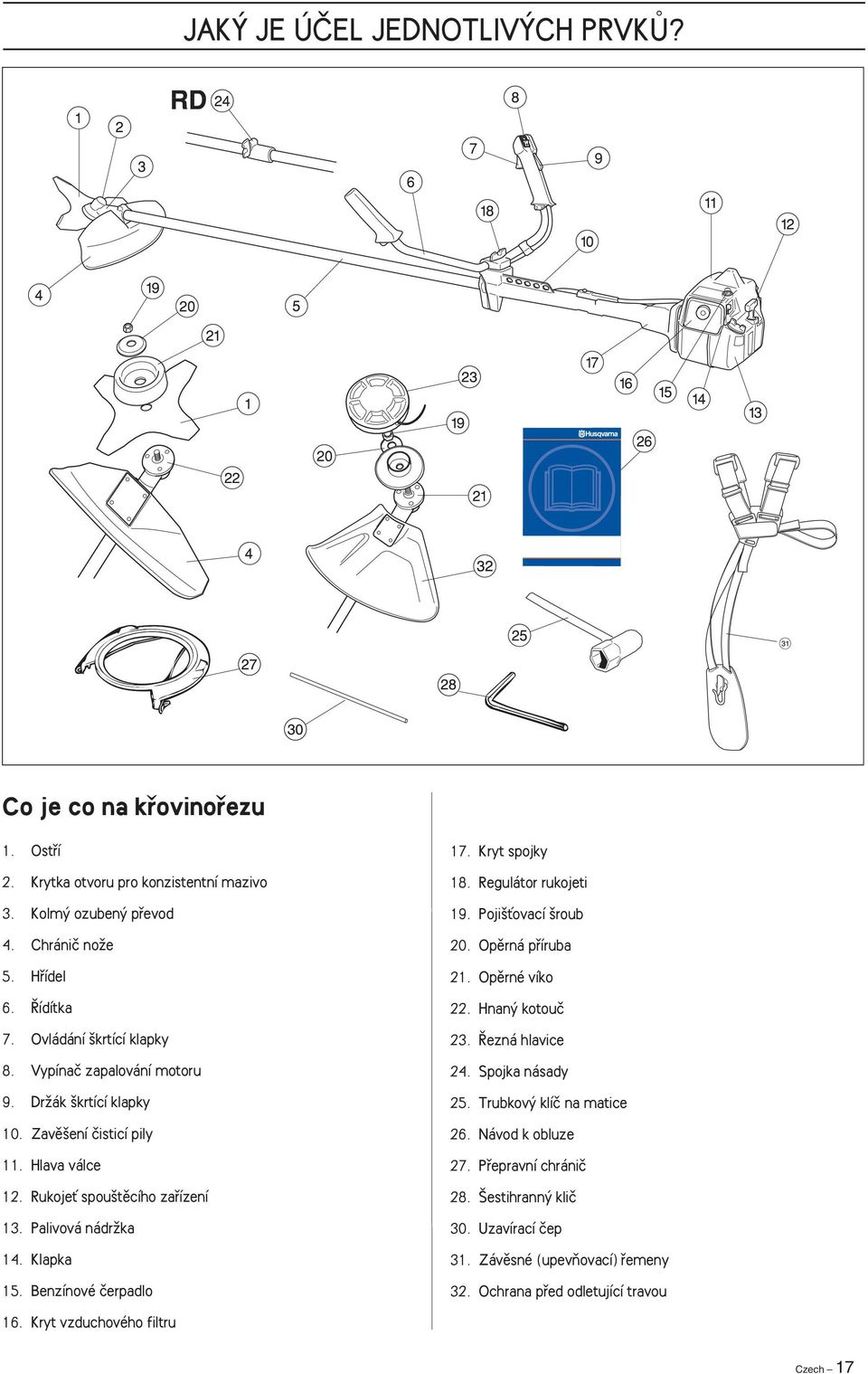

17 JAK JE ÚâEL JEDNOTLIV CH PRVKÒ? Co je co na kfiovinofiezu 1. Ostfií 2. Krytka otvoru pro konzistentní mazivo 3. Kolm ozuben pfievod 4. Chrániã noïe 5. Hfiídel 6. ídítka 7. Ovládání krtící klapky 8. Vypínaã zapalování motoru 9. DrÏák krtící klapky 10. Zavû ení ãisticí pily 11. Hlava válce 12. RukojeÈ spou tûcího zafiízení 13. Palivová nádrïka 14. Klapka 15. Benzínové ãerpadlo 17. Kryt spojky 18. Regulátor rukojeti 19. Poji Èovací roub 20. Opûrná pfiíruba 21. Opûrné víko 22. Hnan kotouã 23. ezná hlavice 24. Spojka násady 25. Trubkov klíã na matice 26. Návod k obluze 27. Pfiepravní chrániã 28. estihrann kliã 30. Uzavírací ãep 31. Závûsné (upevàovací) fiemeny 32. Ochrana pfied odletující travou 16. Kryt vzduchového filtru Czech 17

18 MONTÁÎ STROJE MontáÏ fiídítek (227R/RD, 232R/RD) Vy roubovat roub ze zadní strany rukojeti krtící klapky. Navléci rukojeè krtící klapky na pravé rameno fiídítek (viz schéma). Vystfiedit otvor v rukojeti krticí klapky pro poji Èovací roub vzhledem k orvoru v fiídítkách. Na roubovat na své místo roub ze zadní strany rukojeti krtící klapky motoru. Provléknout roub rukojetí krtící klapky a fiídítky a dotáhnout. Z úchytu rukojeti od roubujte pfiíchytku a plastov kryt. Do úchytu rukojeti vloïte rukojeè dle obrázku. Pfiipevnûte nazpût plastov kryt a pfiíchytku. Spoj pfiíli neutahujte. Ustanovit závûsné fiemeny a zavûsit cel stroj na pfiidrïovaci hák. Potom provést pfiesné a dûkladné sefiízeni, aby se sekaãka dostala do poïadované polohy pro práci ve stavu, kdy je zavû ena na upevàovacích fiemenech. Posléze dotáhnout rukojeè. MontáÏ fiídítek (235R) Vy roubovat roub ze zadní strany rukojeti krtící klapky. Navléci rukojeè krtící klapky na pravé rameno fiídítek (viz schéma). Vystfiedit otvor v rukojeti krticí klapky pro poji Èovací roub vzhledem k orvoru v fiídítkách. Na roubovat na své místo roub ze zadní strany rukojeti krtící klapky motoru. Provléknout roub rukojetí krtící klapky a fiídítky a dotáhnout. Z úchytu rukojeti od roubujte pfiipevàovací prvky. Do úchytu rukojeti vloïte rukojeè dle obrázku. Pfiipevnûte nazpût pfiipevàovací prvky. Spoj pfiíli neutahujte. Vedení upevnûte podle obrázku. Ustanovit závûsné fiemeny a zavûsit cel stroj na pfiidrïovaci hák. Potom provést pfiesné a dûkladné sefiízeni, aby se sekaãka dostala do poïadované polohy pro práci ve stavu, kdy je zavû ena na upevàovacích fiemenech. Posléze dotáhnout rukojeè. Poloha fiídítek pfii pfiepravû stroje ídítka lze lehce otáãet a pfiemístit podélnû s hfiídelem za úãelem usnadnûní pfiepravy a skadování sekaãky. Povolit rukojeè. Otoãit fiídítka po smûru pohybu hodinov ch ruãek tak, aby se plynová páãka dostala naproti motoru Potom otoãit fiídítka kolem hfiídele. RukojeÈ pfiitáhnout. Pfiipevnûte pfiepravní kryty. 18 Czech

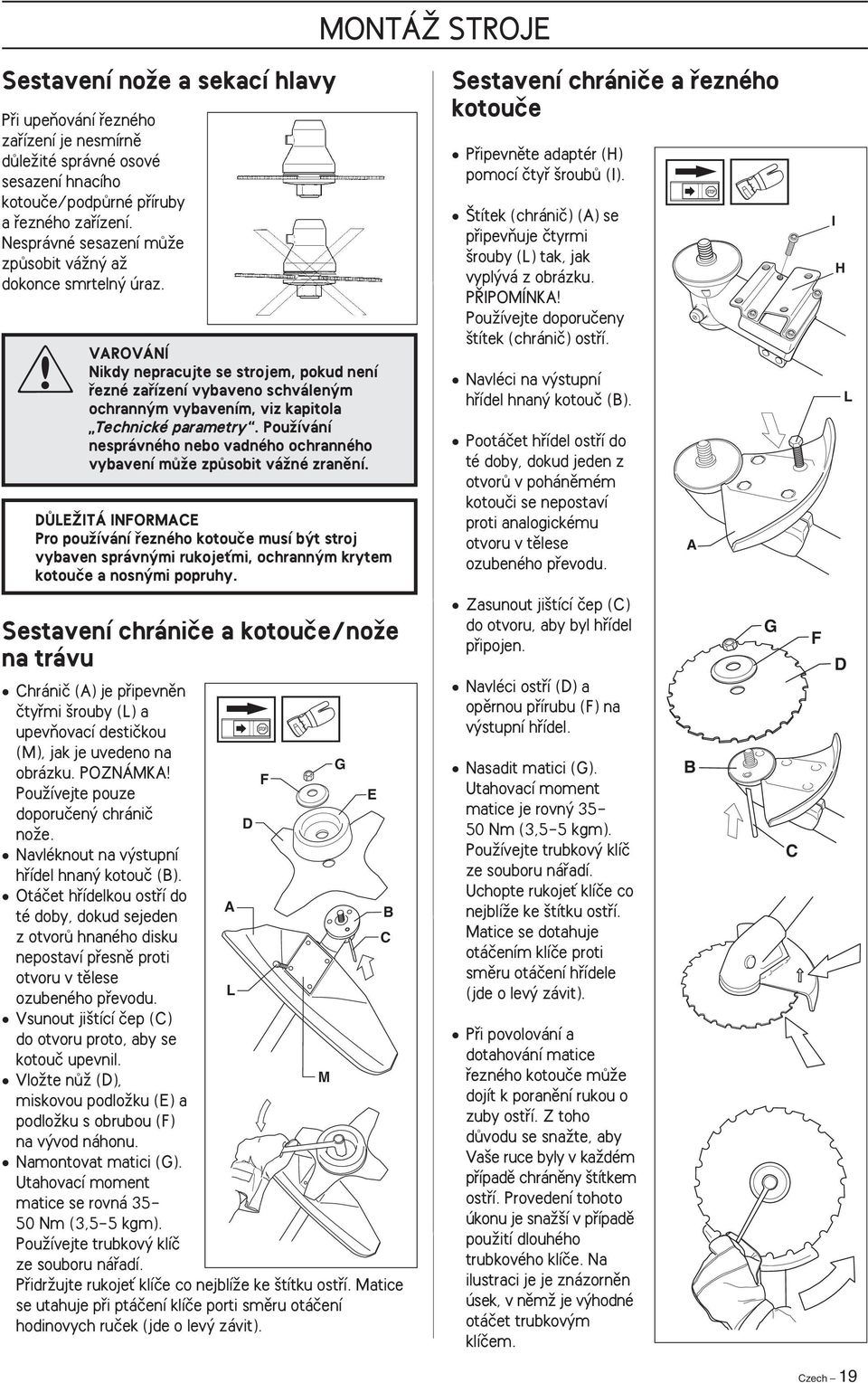

19 MONTÁÎ STROJE Sestavení noïe a sekací hlavy Pfii upeàování fiezného zafiízení je nesmírnû dûleïité správné osové sesazení hnacího kotouãe/podpûrné pfiíruby a fiezného zafiízení. Nesprávné sesazení mûïe zpûsobit váïn aï dokonce smrteln úraz. VAROVÁNæ Nikdy nepracujte se strojem, pokud není fiezné zafiízení vybaveno schválen m ochrann m vybavením, viz kapitola Technické parametry. PouÏívání nesprávného nebo vadného ochranného vybavení mûïe zpûsobit váïné zranûní. DÒLEÎITÁ INFORMACE Pro pouïívání fiezného kotouãe musí b t stroj vybaven správn mi rukojeèmi, ochrann m krytem kotouãe a nosn mi popruhy. Sestavení chrániãe a fiezného kotouãe Pfiipevnûte adaptér (H) pomocí ãtyfi roubû (I). títek (chrániã) (A) se pfiipevàuje ãtyrmi rouby (L) tak, jak vypl vá z obrázku. P IPOMÍNKA PouÏívejte doporuãeny títek (chrániã) ostfií. Navléci na v stupní hfiídel hnan kotouã (B). Pootáãet hfiídel ostfií do té doby, dokud jeden z otvorû v pohánûmém kotouãi se nepostaví proti analogickému otvoru v tûlese ozubeného pfievodu. A I H L Sestavení chrániãe a kotouãe/noïe na trávu Chrániã (A) je pfiipevnûn ãtyfimi rouby (L) a upevàovací destiãkou (M), jak je uvedeno na G obrázku. POZNÁMKA F PouÏívejte pouze E doporuãen chrániã noïe. D Navléknout na v stupní hfiídel hnan kotouã (B). Otáãet hfiídelkou ostfií do té doby, dokud sejeden z otvorû hnaného disku nepostaví pfiesnû proti otvoru v tûlese ozubeného pfievodu. Vsunout ji tící ãep (C) do otvoru proto, aby se kotouã upevnil. A L B C VloÏte nûï (D), M miskovou podloïku (E) a podloïku s obrubou (F) na v vod náhonu. Namontovat matici (G). Utahovací moment matice se rovná Nm (3,5-5 kgm). PouÏívejte trubkov klíã ze souboru náfiadí. PfiidrÏujte rukojeè klíãe co nejblíïe ke títku ostfií. Matice se utahuje pfii ptáãení klíãe porti smûru otáãení hodinovych ruãek (jde o lev závit). Zasunout ji tící ãep (C) do otvoru, aby byl hfiídel pfiipojen. Navléci ostfií (D) a opûrnou pfiírubu (F) na v stupní hfiídel. Nasadit matici (G). Utahovací moment matice je rovn Nm (3,5-5 kgm). PouÏívejte trubkov klíã ze souboru náfiadí. Uchopte rukojeè klíãe co nejblíïe ke títku ostfií. Matice se dotahuje otáãením klíãe proti smûru otáãení hfiídele (jde o lev závit). Pfii povolování a dotahování matice fiezného kotouãe mûïe dojít k poranûní rukou o zuby ostfií. Z toho dûvodu se snaïte, aby Va e ruce byly v kaïdém pfiípadû chránûny títkem ostfií. Provedení tohoto úkonu je snaï í v pfiípadû pouïití dlouhého trubkového klíãe. Na ilustraci je je znázornûn úsek, v nûmï je v hodné otáãet trubkov m klíãem. B G C F D Czech 19

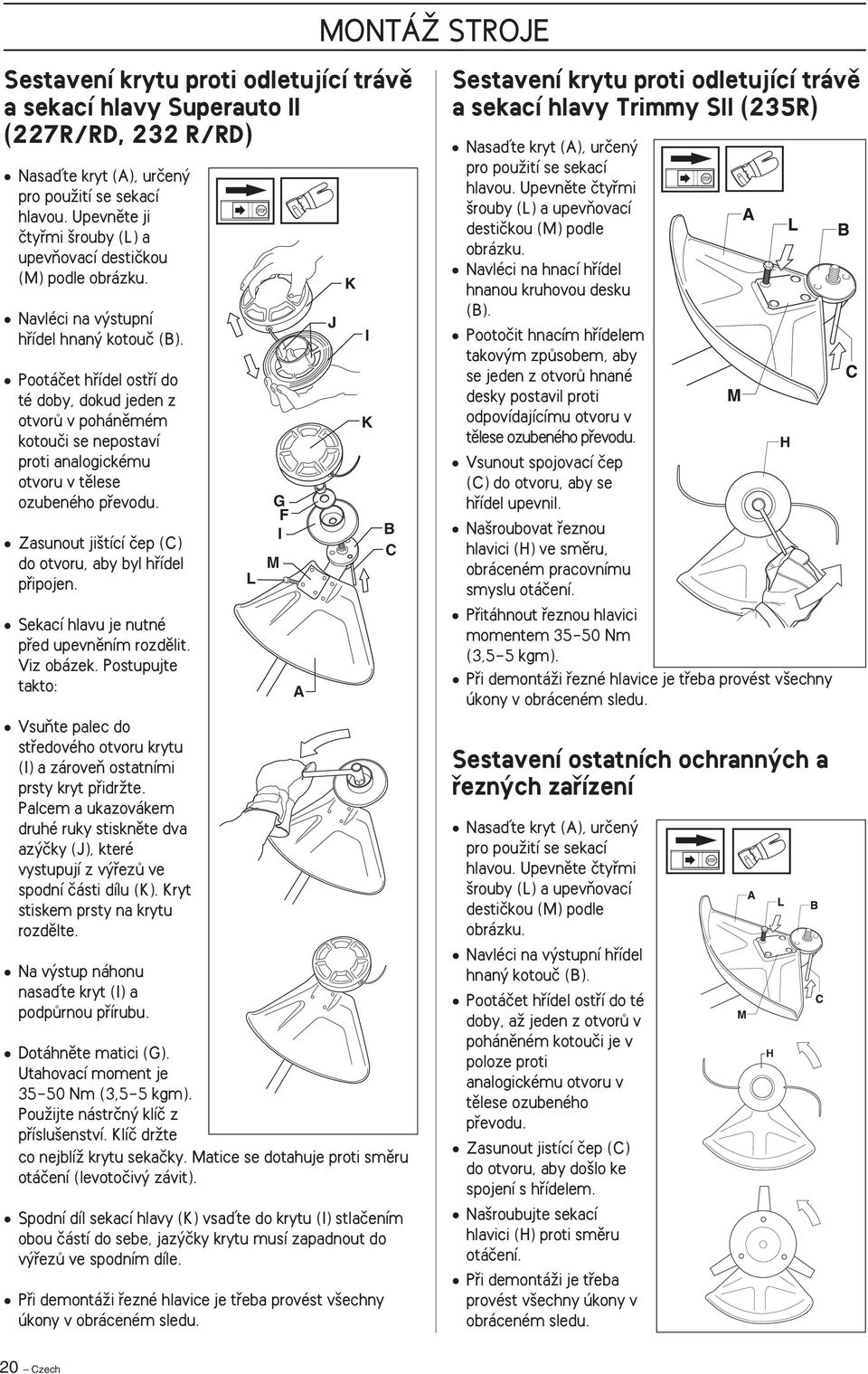

20 MONTÁÎ STROJE Sestavení krytu proti odletující trávû a sekací hlavy Superauto II (227R/RD, 232 R/RD) Nasaìte kryt (A), urãen pro pouïití se sekací hlavou. Upevnûte ji ãtyfimi rouby (L) a upevàovací destiãkou (M) podle obrázku. Navléci na v stupní hfiídel hnan kotouã (B). Pootáãet hfiídel ostfií do té doby, dokud jeden z otvorû v pohánûmém kotouãi se nepostaví proti analogickému otvoru v tûlese ozubeného pfievodu. Zasunout ji tící ãep (C) do otvoru, aby byl hfiídel pfiipojen. Sekací hlavu je nutné pfied upevnûním rozdûlit. Viz obázek. Postupujte takto: VsuÀte palec do stfiedového otvoru krytu (I) a zároveà ostatními prsty kryt pfiidrïte. Palcem a ukazovákem druhé ruky stisknûte dva az ãky (J), které vystupují z v fiezû ve spodní ãásti dílu (K). Kryt stiskem prsty na krytu rozdûlte. Na v stup náhonu nasaìte kryt (I) a podpûrnou pfiírubu. Dotáhnûte matici (G). Utahovací moment je Nm (3,5-5 kgm). PouÏijte nástrãn klíã z pfiíslu enství. Klíã drïte co nejblíï krytu sekaãky. Matice se dotahuje proti smûru otáãení (levotoãiv závit). Spodní díl sekací hlavy (K) vsaìte do krytu (I) stlaãením obou ãástí do sebe, jaz ãky krytu musí zapadnout do v fiezû ve spodním díle. Pfii demontáïi fiezné hlavice je tfieba provést v echny úkony v obráceném sledu. L M G F I A J K I K B C Sestavení krytu proti odletující trávû a sekací hlavy Trimmy Sll (235R) Nasaìte kryt (A), urãen pro pouïití se sekací hlavou. Upevnûte ãtyfimi rouby (L) a upevàovací destiãkou (M) podle obrázku. Navléci na hnací hfiídel hnanou kruhovou desku (B). Pootoãit hnacím hfiídelem takov m zpûsobem, aby se jeden z otvorû hnané desky postavil proti odpovídajícímu otvoru v tûlese ozubeného pfievodu. H Vsunout spojovací ãep (C) do otvoru, aby se hfiídel upevnil. Na roubovat fieznou hlavici (H) ve smûru, obráceném pracovnímu smyslu otáãení. Pfiitáhnout fieznou hlavici momentem Nm (3,5-5 kgm). Pfii demontáïi fiezné hlavice je tfieba provést v echny úkony v obráceném sledu. Sestavení ostatních ochrann ch a fiezn ch zafiízení Nasaìte kryt (A), urãen pro pouïití se sekací hlavou. Upevnûte ãtyfimi rouby (L) a upevàovací destiãkou (M) podle obrázku. Navléci na v stupní hfiídel hnan kotouã (B). Pootáãet hfiídel ostfií do té doby, aï jeden z otvorû v pohánûném kotouãi je v poloze proti analogickému otvoru v tûlese ozubeného pfievodu. Zasunout jistící ãep (C) do otvoru, aby do lo ke spojení s hfiídelem. Na roubujte sekací hlavici (H) proti smûru otáãení. Pfii demontáïi je tfieba provést v echny úkony v obráceném sledu. H 20 Czech

21 Sestavení a rozebrání dvoudílné násady (227RD, 232RD) MONTÁÎ STROJE Sefiizování pfiipevàovacích fiemenû a ãistící pily Sestavení Ujistûte se, Ïe rukojeè je povolena. V fiez v dolní ãásti násady zasuàte do spojky na horní ãásti násady. Obû ãásti jsou tak spojeny. Utáhnûte rukojeè. Rozebrání Povolte rukojeè (alespoà o tfii otáãky). RukojeÈ stisknûte smûrem ke spojce. Opatrn m pootoãením uvolnûte spodní ãást násady ze spojky. Uchopte obû ãásti násady a spodní ãást vytáhnûte ze spojky. UPOZORNùNÍ Pfii práci s ãistící pilou musí b t tato pila v kaïdém pfiípadû zavû ena k upevàovacím fiemenûm. Pokud nebude tato podmínka splnûna, nebude moïné bezpeãnû ovládat ãistící pilu, coï mûïe pfiivést ke zranûní jak Va emu, tak i pfiípadn ch dal ích osob. Rychlé odvrïení stroje Mezi bezpeãnostní zafiízení náleïí také lehce pfiístupn a rychle rozpojiteln zámek na prsou obsluhy, kter je urãen pro pfiípad vzniku poïáru motoru nebo jinou nouzovou situaci, která vyïaduje rychlé odvrïení stroje a závûsn ch fiemenû. Rovnomûrné rozdûlení zatíïení na ramena Správnû sefiízené upevàovací fiemeny a ãistící pila podstatnû usnadní práci. Sefiídit upevàovací fiemeny je tfieba tak, aby se dosáhlo optimální pracovní polohy. Boãní postraàky je tfieba napnout natolik, aby se hmotnost stroje rozdûlila rovnomûrnû na ramena. Správná v ka 1) âi tûní lesa Sefiídit nosn popruh takov m zpûsobem, aby se nosn hák dostal na úroveà pfiibliïnû 10 cm pod pasem. Ostfií musí b t ponûkud sklonûno smûrem vpfied. 2)Seãení trávy Nosn hák musí b t v poloze pfiibliïnû 20 cm pod úrovní pasu tak, aby se ostfií nacházelo rovnobûïnû s povrchem terénu. Správné vyváïení 1)âi tûní lesa Pfiemístit závûsné oko vpfied nebo vzad. Pokud se ostfií vyrovnává ve v ce cm nad zemí, bude snaï í obcházet kameny. 2)Seãení trávy VyvaÏte ostfií na úrovni, vhodné pro tento typ práce, tj. blízko zemû. Czech 21

22 MANIPULACE S PALIVEM Palivová smûs UPOZORNùNæ Vyvûtvovací pily jsou pohánûny dvoudob m spalovacím motorem, kter spaluje smûs benzínu a motorového oleje, urãeného zámûrnû pro mazání dvoudob ch motorû. Je nutné pfiesnû dávkovat mnoïství oleje vzhledem k objemu benzínu, aby bylo dodrïeno správné sloïení smûsi. Pfii mísení nevelk ch objemû paliva mûïe dokonce i drobná nepfiesnost vyvolat znaãnou odchylku od optimálního sloïení smûsi. UPOZORNùNÍ Pfii manipulaci s palivem je tfieba za kaïd ch okolnoostí zajistit dobré vûtrání. Pfiíprava smûsi Benzín s olejem je tfieby mísit vïdy pouze v ãisté nádobû, která je urãena v hradnû pro palivo. Je tfieba vïdy nejprve nalévat polovinu pfiedpokládaného objemu benzínu pfii pfiípravû smesi, potom doplnit cel vypoãten objem oleje, následnû vzniklou smûs dûkladnû promísit (tfiepáním) a teprve potom doplnit zb vající potfiebné mnoïství benzínu. Peãlivû promíchat (protfiepat) palivovou smûs pfied tím, neïli ji vlijete do palivové nádrïky stroje. NedûleÛte zásobu paliwa wíc neï na mûsíc. Pokud se strojem del í dobu nepracujete, palivovou nádrïku je vhodné vyprázdnit a vyãistit. Benzín UPOZORNùNæ VÏdy pouïívejte vysokojakostní benzín s olejem, minimálnû 90 oktanov benzín. Pokud je vá stroj vybaven katalyzátorem (viz Technické parametry ) pouïívejte vïdy vysokojakostní bezolovnat benzín. Olovnaté palivo po kodí katalyzátor. NejniÏ í pfiípustné oktanové ãíslo benzínu se rovná hodnotû 90. Pokud je tankován benzín, jehoï oktanové ãíslo je niï í neï 90, mûïe dojít k tak zvanému klepání (detonaci). Následkem je zvy ení provozní teploty motoru, coï mûïe vést k jeho závaïné poru e. Pfii dlouhodobé práci v reïimu vysok ch otáãek se doporuãuje pouïívat benzín s vy ím oktanov m ãíslem. Olej pro dvoudob motor Nejlep ích v sledkû dosáhnete s dvoudob m olejem HUSQARNA, kter byl vyvinut speciálnû pro zaãi Èovací a fietûzové pily. Mísicí pomûr 1:50 (2%). Pokud není k dispozici olej pro dvoudobé motory HUSQVARNA, lze pouïít i vysoce kvalitní olej jãné znaãky, ov em opût urãeny k mazání dvoudob ch motorû, chlazen ch vzduchem. Pfii volbû oleje se obraète o radu k na emu dealeru. Smû ovací pomûr potom dodrïujte v rozmezí 1:33 (3%). Není vhodné pouïívat olej pro dvoudobé motory chlazené kapalinou, tak zvan olej pro závûsné lodní motory. Není vhodné uïívat oleje pro ãtyfidobé motory. UPOZORNùNÍ Tlumiã katalyzátoru je bûhem i po provozu velmi hork. To platí i pro volnobûïné otáãky. Dbejte proto na poïární bezpeãnost, zejména pfii manipulaci s pilou v blízkosti hofilav ch pfiedmûtû nebo par. Tankování paliva Oãistit víãko palivové nádrïky. V skyt neãistot v palivové nadrïi b vá zdrojem poruch motoru. Pfiesvûdãte se o tom, Ïe palivo bylo dûkladnû promíseno tím, Ïe nádobu s benzínem dûkladnû protfiepete bezprostfiednû pfied zalitím do stroje. Gasolin Benzín, Benzin Essence litry Gasolina Lit Americká US gallon galon 1 2 1/2 5 V STRAHA Následující opatfiení sniïují nebezpeãí poïáru: V blízkosti paliva nekufite ani neumísèujte tepelné zdroje. Palivo nikdy nedoplàujte za chodu motoru. Motor vïdy vypnûte a pfied doplnûním paliva nechte nûkolik minut vychladnout. Pfii doplàování paliva otvírejte uzávûr nádrïe pomalu, aby se pomalu uvolnil pfiípadn pfietlak. Po doplnûní paliva uzávûr nádrïe pevnû dotáhnûte. Stroj zásadnû nestartujte na místû doplàování paliva, nejdfiíve jej pfiemístûte. 2% (1:50) 0,10 0,20 0,30 0,40 2% (1:50) 2 1/2 6 1/2 12 7/8 Olej, Oil Öl Huile Aceite litry Lit. 3% (1:33) 0,15 0,30 0,45 0,60 Americká UStekutinová fl. uzze oz. 3% (1:33) 3 3/4 9 3/4 19 1/4 Min. 3 m (10 ft) 22 Czech

23 SPOU TùNÍ A ZASTAVOVÁNÍ Kontrola stroje pfied spou tûním Z bezpeãnostních dûvodû dodrïujte následující opatfiení: Prohlédnûte ostfií, abyste se ujistili, Ïe u základny zubû nebo v okolí centrálního otvoru nevznikly Ïádné trhliny. Nejãastûj í pfiíãinou vzniku prasklin jsou ostré úhly, tvofiící se u základny zubu pfii brou ení nebo pfii práci s ostfiím, které má zuby otupené. Pokud zjistíte na ostfií praskliny, je pfiedepsáno je vyfiadit. Zkontrolujte, zda není popraskána opûrná pfiíruba v dûsledku únavy kovového materiálu nebo pfiíli silného dotaïení. Pokud praskliny naleznete, opûrnou pfiírubu vyfiad te. Ujistûte se, Ïe matice jsou fiádnû dotaïeny. PfiítuÏná matice má b t utaïena momentem nejménû 1,5 Nm. Utahovací moment upevàovací matice má b t Nm. Zkontrolujte, zda chrániã sekací hlavy/ fiezného zafiízení není po kozen nebo popraskán. VymûÀte po kozen chrániã. Zkontrolujte, zda kryt proti odletující trávû a sekací hlava nejsou po kozeny nebo popraskány. VymûÀte po kozen kryt proti odletující trávû nebo sekací hlavu. Nikdy nepracujte se strojem, pokud není vybaven chrániãem sekací hlavy/fiezného zafiízení a krytem proti odletující trávû, nebo pokud tato vybavení schází. Spou tûní a zastavování VAROVÁNæ Pfied zapoãetím spou tûní stroje je nutné spojit spojkovou skfiíà s hfiídelem, jinak mûïe dojít k uvolnûní spojky a zranûní obsluhy. Stroj zásadnû nestartujte na místû doplàování paliva, nejdfiíve jej pfiemístûte. Umístûte stroj na pevn podklad a zaujmûte pevn a stabilní postoj. Pfiesvûdãte se, Ïe fiezné zafiízení nemûïe pfiijít do styku s nevhodn mi pfiedmûty. Ujistûte se, Ïe se v blízkosti nenacházejí nepovolané osoby, které by mohly b t váïnû zranûny. Bezpeãnostní vzdálenost je 15 m. Chladn (studen ) motor ZAPALOVÁNÍ: Pfiepnout vypínaã zapalování do polohy zapnuto. VZDUCHOVÁ P ÍVùRA: Regulátor vzduchové pfiívûry pfiemístit do uzavfiené polohy. BENZæNOVÉ âerpadlo :Zmáãnûte nûkolikrát gumovou membránu benzínového ãerpadla, aï dojde k naplàování prostoru pod membránou palivem. Hladina paliva nemusí dosáhnout maximální úrovnû. Prohfiát (tepl ) motor Proved te stejn sled úkonû, jako v pfiípadû, Ïe je motor chladn, pouze neuzavírejte vzduchovou pfiívûru. krtící klapka se pfii spou tûní pfiesouvá do potfiebné uzavfiené polohy a posléze se navrací do polohy v chozí. Zastavení Motor se zastavuje vypnutím zapalování. VAROVÁNæ Spou tûní motoru s plynovou páãkou v poloze sytiãe nebo ve startovací poloze uvádí okamïitû do pohybu fiezné zafiízení stroje. Spou tûní Pfiitisknout cel stroj k zemi levou rukou (POZOR NepouÏívejte k tomuto úãelu nohou). Uchopit pravou rukou rukojeè spou tûãe a zvolna potáhnout ÀÛru, dokud nepocítíte nárûst odporu (v této chvíli do lo k zachycení rohatky vlastního spou tûãe), následnû silnû a energicky zatáhnout za ÀÛru. Jakmile motor zaãíná naskakovat, je tfieba okamïitû navrátit regulátor vzduchové pfiívûry do v chozí polohy a pokraãovat ve spou tûní. KdyÏ motor naskoãí tak, Ïe nezhasíná, rychle plnû otevfiít krtící klapku karburátoru (pfiidat pln plyn), pfiiãemï se regulátor vzduchové pfiívûry automaticky uvolní. POZOR Nelze úplnû vytáhnout startovací ÀÛru ze zafiízení nebo pustit rukojeè spou tûãe ve chvíli, kdy je ÀÛra vytaïena, protoïe by mohlo dojít k po kození celého mechanismu. Czech 23
