1 Urbanismus 1 Římalová Eliška Doubravský Marek Josefov, Malá Strana, Letná Alšovo Nábřeží Katastr: Staré Město Číslo mapového listu:

2 Zadaná lokalita Centrum Prahy- severovýchodní část Části čtvrtí: Josefov, Malá Strana, Letná Čtvrti na březích Vltavy Napojení na severojižní magistrálu Napojení na městkou hromadnou dopravu Josefov, Malá Strana, Letná Katastr: - - Číslo mapového listu: -

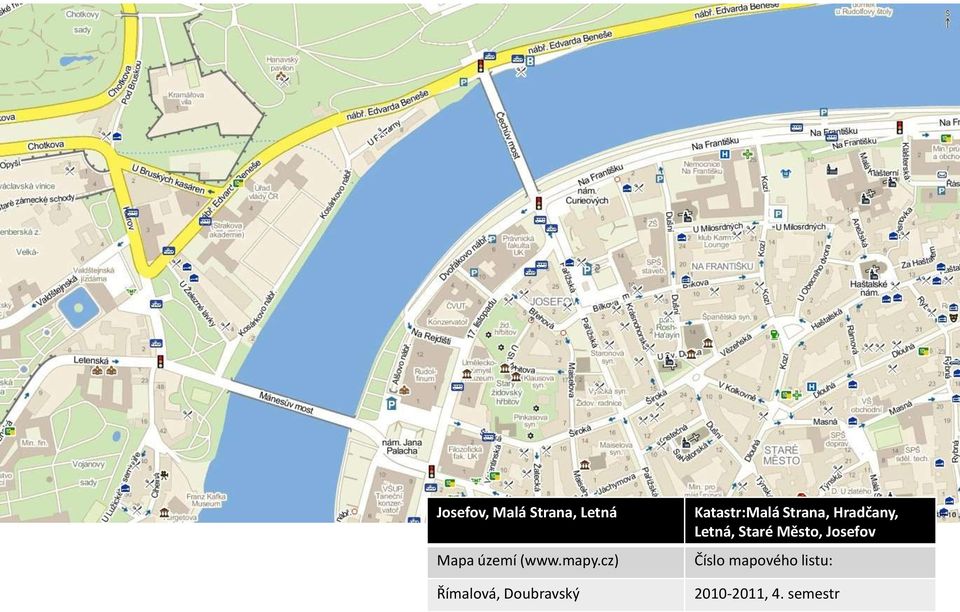

3 Mapa území ( Katastr:Malá Strana, Hradčany, Letná, Staré Město, Josefov Číslo mapového listu:

4 Josefov, Malá Fotodokumentace Strana, Letná k tématu: Katastr: Malá Zadaná Strana, lokalita Hradčany Mánesův most, Mánesův Pražský most, hradpražský Číslo hradmapového Urbanismus listu: , FA 4. ČVUT, semestr

5 Katastr: Staré Město Rudolfinum, Alšovo nábřeží Číslo mapového listu: -

6 SCHWARZPLAN M 1:5000 LOKALITA JOSEFOVA, MALÉ STRANY A LETNÉ Josefov, Malá Strana, Letná Katastr: - - Číslo mapového listu: -

7 Katastr:Malá Strana, Hradčany, Letná, Staré Město, Josefov Schwarzplan 1:5000 Číslo mapového listu: 1 S

8 Katastr: Josefov Pařížská ulice Číslo mapového listu: -

9 Katastr: Staré Město, Josefov Pařížská ulice Číslo mapového listu: -

10 Katastr: Staré Město, Josefov Kaprova ulice Číslo mapového listu: -

11 CHARAKTERISTICKÉ VLASTNOSTI ÚZEMÍ M 1:5000 Josefov, Malá Strana, Letná Katastr: - - Číslo mapového listu: -

12 Veřejná prostranství Občanská vybavenost Rekreační funkce, parky, zeleň, nábřeží Obytná fce nad 50%, bytové domy Obytná fce do 20%, rostlá zástavba Obytná funkce do 50 %, bloková zástavba Komerční vybavenost, hotely, restaurace Dopravní tepny MHD: tram, autobus, metro A,T,M Zastávky autobusů, tramvají a metra S Josefov, Malá Strana, Letná Katastr:Malá Strana, Hradčany, Letná, Staré Město, Josefov Charakteristické vlastnosti území1:5000 Číslo mapového listu: 2

13 Katastr:Malá Strana, Hradčany, Letná, Staré Město Dvořákovo nábřeží Číslo mapového listu: -

14 Katastr: Letná, Staré Město Dvořákovo nábřeží Číslo mapového listu: -

15 Katastr: Josefov Pařížská ulice Číslo mapového listu: -

16 Katastr: Staré Město Haštalská ulice Číslo mapového listu: -

17 Katastr: Staré Město Staroměstské náměstí Číslo mapového listu: -

18 Katastr: Josefov Pařížská ulice Číslo mapového listu: -

19 PROVOZNĚ-KOMPOZIČNÍ ANALÝZA M 1:1000 Josefov, Malá Strana, Letná Katastr: - - Číslo mapového listu: -

20 Katastr: Staré Město, Josefov Provozně kompoziční analýza 1:1000 Číslo mapového listu: 3 S

21 Katastr: Staré Město Alšovo nábřeží Číslo mapového listu: -

22 Katastr: Malá Strana, Letná, Staré Město Alšovo nábřeží Číslo mapového listu: -

23 Katastr: Josefov, Staré Město Kaprova ulice Číslo mapového listu: -

24 PROVOZNĚ-FUNKČNÍ ANALÝZA M 1:1000 Josefov, Malá Strana, Letná Katastr: - - Číslo mapového listu: -

25 Zeleň (veřejná, vyhrazená, soukromá Budovy občanské vybavenosti Voda Všeobecně obytné domy (nebytové využití méně než 50%) Chodníky Všeobecně bytové domy (nebytové využití méně více 50%) Nebytové domy (obchody, hotely) Komunikace Ploty A,T,M Zastávky autobusů, tramvají a metra Josefov, Malá Strana, Letná Katastr: Josefov, Malá Strana S Provozně- funkční analýza 1:1000 Číslo mapového listu: 4

26 Katastr: Josefov Valentinská ulice Číslo mapového listu: -

27 Katastr: Staré Město Kaprova ulice Číslo mapového listu: -

28 ULIČNÍ PROFILY M 1:250 Křížovnická ulice: - šíře 32 m - 3 jízdní pruhy, tramvajové těleso - široký chodník se stromy podél VŠUP - domy mají 20 a 18 m po římsu a mají polosuterén Kaprova ulice: - šíře 20 m - 2 jízdní pruhy + podélné stání - domy dosahují výšky 18 a 17 m po římsu - z chodníku přímý vstup do komerčních ploch Josefov, Malá Strana, Letná Katastr: - - Číslo mapového listu: -

29 Katastr: Josefov, Staré Město Uliční profily 1:250 Číslo mapového listu: 5

30 Katastr: Josefov, Staré Město Kaprova ulice Číslo mapového listu: -

31 Josefov, Fotodokumentace Malá Strana, Letná k tématu: Katastr: Josefov, Uliční profily Staré Město Kaprova Kaprova ulice ulice Číslo mapového Urbanismus listu: 1 - Římalová, Doubravský , FA ČVUT, 4. semestr

32 Souhrnný text Lokalita Josefova, Malé Strany a Letné Zástavba v této lokalitě je značně podmíněna reliéfem terénu a do značné míry historickým vývojem. Osídlení se přirozeně začalo rozšiřovat od řeky na rovinatých plochách. První obydlí vznikala na území Malé Strany, kde můžeme vidět velmi organicky rostlou zástavbu. Lokalita Josefova se začala zastavovat mnohem později a to podle plánů, které se propisují do tvarů bloků. Ty jsou dynamicky tvarované díky zásahu asanace z 19. století a také výstavbou Pařížské ulice. Ta tvoří výrazně akcentovanou osu radiálně procházející územím od řeky až do Staroměstského náměstí. Dominantami na této třídě jsou tedy věž Staroměstské radnice a metronom. Další radiální ulicí směřující do Staroměstského náměstí je Kaprova ulice. Průhled Kaprovou ulicí nám nabízí pohled jak na Pražský Hrad tak na Věž kostela sv. Mikuláše s Žižkovskou věží v pozadí. Třetí částí je Letná. Její území se prudce zvedá hned u řeky, kde bylo vybudováno nábřeží Dr. Eduarda Beneše důležitá dopravní komunikace. Svah nedovoluje významnější výstavbu. Na horní plošině je umístěn park s pouze několika roztroušenými stavbami. Na západním konci parku se již objevují volné bytové domy a objekt Kramářovi vily. Pozemky mají atraktivní polohu a výhled. Josefov, Malá Strana, Letná Katastr: - - Číslo mapového listu: - Charakteristické vlastnosti území Toto území je vlastnostmi velmi rozmanité. Výrazná modelace terénu dala vzniknout velkým plochám zeleně. Ty jsou z velké části veřejně přístupné jako park na Letné či Chotkovi sady, nebo omezeně přístupné jako Valdštejnská zahrada či Vojanovi sady. Tyto plochy nabízejí relaxaci a sportovní využití. Další plochy používané k relaxaci a odpočinku jsou nábřeží na pravém břehu Vltavy, kde Dvořákovo nábřeží sestupuje až na úroveň řeky. K další zelené ploše Alšova nábřeží přiléhá veřejné prostranství náměstí Jana Palacha. Nejvýznamnější veřejným prostranstvím v lokalitě je ovšem Staroměstské náměstí tvořící střed, do kterého ústí významné radiály. Přilehlá bloková zástavba má charakter kombinace bytové funkce, komerční a občanské vybavenosti. Parter je většinou nebytový a nabízí prostory pro obchody a restaurace. Občanská vybavenost má jak lokální, tak i regionální či celostátní charakter. V území Josefova se nachází velká řada sakrálních staveb. Jedná se o židovské synagogy se hřbitovem a křesťanské kostely a klášter. Kolem řeky je vystavěn významný pruh občanské vybavenosti celostátního významu. Nalezneme zde areály vysokých škol ( VŠUP, ČVUT, UK), kulturní stavby ( Rudolfinum), hotely ( InterContinental), Anežský klášter a Nemocnici na Františku. Území na levém břehu Vltavy svojí rostlou zástavbou a historickou tváří vytváří podmínky pro velkou koncentraci hotelů a restaurací. Zároveň se zde nachází několik úřadů celostátního charakteru.

33 Provozně-kompoziční analýza Na prostorově-kompoziční analýze můžeme vidět velmi kompaktní zástavbu dosahující 5-ti až 6-ti podlaží. Střešní krajina je převážně tvořena sedlovými a valbovými ojediněle plochými střechami. Z analýzy je patrné bohaté zastoupení zeleně. Celá plocha židovského hřbitova je zastíněna vzrostlými stromy. Parkovou úpravu vidíme i na Alšově nábřeží a na Palachově náměstí. Drobné plochy zeleně můžeme vidět i uvnitř bloků. Provozně-funkční analýza Pro tuto analýzu jsme vybrali území kolem Palachova náměstí, které tvoří nejvýznamnější veřejné prostranství v našem výseku. Navazuje na něj pruh zeleně kolem řeky, který poskytuje prostor pro relaxaci obyvatel. Přilehlé budovy k náměstí představují občanskou vybavenost celostátního významu v podobě VŠUP, FF UK, Rudolfina a Uměleckoprůmyslového muzea. Bloková zástavba kolem Kaprovi ulice nabízí bytovou funkci a komerční vybavenost v různém poměru. Parter je vyhrazen pro komerční využití. Území je obslouženo městskou hromadnou dopravou v podobě tramvají, autobusů a linky metra A. Doprava je korigována pomocí jednosměrných ulic umožňujících podélné či kolmé stání jednostranné i oboustrané. Doprava na křižovatce Kaprovi ulice s ulicí Křížovnickou je řízena semafory. Josefov, Malá Strana, Letná Katastr: - - Číslo mapového listu: -
