1 Hydroprojekt CZ a.s. systém programů pro projektování vodohospodářských liniových staveb HYDRONet 3

2 W I N P L A N s y s t é m p r o g r a m ů p r o p r o j e k t o v á n í v o d o h o s p o d á ř s k ý c h l i n i o v ý c h s t a v e b : HYDRONet Hydroprojekt CZ, a.s. Táborská Praha 4 Telefon +420/ Fax +420/ Internet 2

3 Obsah 1 BOBO Nastavení Převést výsledkový soubor Načíst výsledkový soubor Zapsat výsledky do databáze Zpracovat výsledky v objektech Výpočet přetížení Výpočet přetížení podle průtoku Výpočet přetížení podle hladiny Výpočet přetížení podle rychlosti Výpočet přetížení kombinací Q + H Výpočet přetížení kombinací Q + H + v Výpočet přetížení kombinací po časových úsecích Výpočet přetížení kombinací podle velikosti časové mezery (LTS) Výpočet přetížení voda nad terénem Načtení výsledkových souborů ze simulačního modelu Výpočet přetížení Tvorba tématických map přetížení Grafické znázornění výsledků v potrubí Zobrazení průtokové křivky v potrubí Zobrazení průběhu hladin v potrubí Zobrazení průběhu rychlostí v potrubí Grafické znázornění výsledků v objektech Zobrazení průtokové křivky v objektech Zobrazení hladiny v šachtě Zobrazení hladiny v objektu Seznam obrázků

4 1 BOBO Program HYDRONet3 počítá kanalizační síť racionální metodou. Druhá možnost je vyhodnotit kanalizační síť simulačními modely a dané výsledky načíst a dále s nimi pracovat v programu HYDRONet3. Pro načtení je potřeba mít modul BOBO, který není součástí instalačního balíčku, ale je možné si jej dokoupit. Obr. 1 Rozbalená nabídka BOBO 4

5 1.1 Nastavení Položka menu Moduly BOBO Nastavení otevírá dialogové okno BOBO nastavení (viz. Obr. 2), kde se definuje nastavení, které je potřeba pro Výpočet přetížení výsledkového souboru (viz. kap. 1.6) Minimální délka přetížení je kontinuální časový úsek, zadaný v minutách, v kterém byl daný úsek potrubí přetížen. Přetížení Q je charakterizováno jako Násobek Qkap pro přetížení podle Q. Je to číselné vyjádření procentního násobku Qkap. Qkap pro potrubí je 5 7 % pod záklenkem. Přetížení H je charakterizováno jako Hladina nad záklenkem profilu v centimetrech. Spoj události, mezera <= (min) - Jestliže časový úsek mezi dvěma následnými událostmi je menší než zadané číslo, událost bude považována jako jedno přetížení. Počet přetížení zaškrtnutím bude ve výpočtu udán počet přetížení. Obě strany potrubí Při velkém spádu úseku může dojít k situaci, že Hmax v horní a dolní šachtě potrubí je v dolní šachtě přetíženo a v horní není. Zaškrtnutím bude výpočet přetížení v potrubí počítat s oběma šachtami. Pracovat pouze s výběrem - zaškrtnutím bude výpočet proveden pouze pro vybraná potrubí. Počáteční čas Při otevření dialogového okna se načte aktuální čas, ale ve výstupním textovém souboru název projektu_overload.txt (viz. Obr. 5) bude použit skutečný čas události. Délka časového úseku je časový interval trvání události zadaný v hodinách. Sestava hodnot pro výpočet přetížení Umožňuje použít k výpočtu textový soubor s uloženými různými nastaveními. Obr. 2 - BOBO nastavení 5

6 1.2 Převést výsledkový soubor Položka menu Moduly BOBO Převést výsledkový soubor převádí výsledkový soubor *. PRF ze simulačního modelu MOUSE 2003 B a nižší verze do binárních souborů *.BIN a *.BIV. Soubory budou uloženy ve shodném adresáři jako zdrojový soubor a budou se shodně jmenovat. 1.3 Načíst výsledkový soubor Položka menu Moduly BOBO Načíst výsledkový soubor načítá převedený soubor *.BIV anebo výsledkový soubor *.PRF z MOUSE 2005 nebo MikeUrban 2005 (zmíněné programy počítají výsledkový soubor přímo přes Mike objekty). Pozor: Při novém otevření projektu je nutné výsledkový soubor znovu načít a uložit do databáze, výsledky nejsou stálou součástí databáze projektu! 1.4 Zapsat výsledky do databáze Položka menu Moduly BOBO Zapsat výsledky do databáze zapisuje načtený výsledkový soubor do databáze daného projektu. Výsledky budou v databázi zapsaný, ale nebudou tam uloženy. Pozor: Při novém otevření projektu je nutné výsledkový soubor znovu načít a uložit do databáze, výsledky nejsou stálou součástí databáze projektu! 6

7 1.5 Zpracovat výsledky v objektech Položka menu Moduly BOBO Zpracovat výsledky v objektech zapisuje výsledky ze simulačního modelu do textového souboru název projektu_udalostinaok.txt (viz. Obr. 3), o uložení informuje okno (viz. Obr. 4). Textový soubor přehledně shrnuje vypočtené hodnoty: Datum a čas odlehčení qmax = odlehčení Q celkový (l/s) vcelk = odlehčení V celkový (m 3 ) delka = odlehčení T celkový (min) qodtok = odtok Q pokračující (l/s) vpritok = přítok Vcelkový (m 3 ) prepadu = odlehčení počet přepadů Obr. 3 Textový soubor název projektu_udalostinaok.txt Obr. 4 Informace o uložení souboru název projektu_udalostinaok.txt 7

8 1.6 Výpočet přetížení Položka menu Moduly BOBO Výpočet přetížení počítá přetížení ze vstupních hodnot nastavených v BOBO nastavení (viz. Obr. 2) Při výpočtu přetížení se také vyhodnocuje koeficient MPS (míra přetížení sítě), který charakterizuje celou síť. Koeficient je vypočítaný z profilu potrubí a délky úseku a zda je úsek přetížen nebo není. MPS = 100 * úseků ( o úseků h * L h L ) MPS o h L Míra přetížení sítě Koeficient o=0 úsek není přetížen o=1 úsek je přetížen Výška profilu Délka úseku Výsledkový soubor výpočtu přetížení je uložen do souboru název projektu_overload.txt (viz. Obr. 5), kde je vypočítaný koeficient MPS a kromě vypočteného maximálního průtoku Qmax (m3/s), maximální hladiny H max (m) a maximální rychlosti v max (m/s) pro každý úsek potrubí i počet přetížení v dané události. Podle počtu přetížení se potom mohou sestavit Tématické mapy přetížení (viz. kap. 4). Obr. 5 Textový soubor název projektu_overload.txt 8

9 1.6.1 Výpočet přetížení podle průtoku Položka menu Moduly BOBO Výpočet přetížení podle průtoku vypočítává celou sít, resp. výběr (viz BOBO nastavení - Obr. 2) jen podle průtoku. Výsledkem je textový soubor název projektu_overload.txt s vyplněnými hodnotami MPS podle průtoku a počet přetížení úseku podle Q (Q_počet) Výpočet přetížení podle hladiny Položka menu Moduly BOBO Výpočet přetížení podle hladiny vypočítává celou sít, resp. výběr (viz BOBO nastavení - Obr. 2) jen podle hladiny. Výsledkem je textový soubor název projektu_overload.txt s vyplněnými hodnotami MPS podle hladiny a počet přetížení úseku podle H (H_počet) Výpočet přetížení podle rychlosti Položka menu Moduly BOBO Výpočet přetížení podle rychlosti vypočítává celou sít, resp. výběr (viz BOBO nastavení - Obr. 2) jen podle rychlosti. Výsledkem je textový soubor název projektu_overload.txt s vyplněnými hodnotami MPS podle rychlosti a počet přetížení úseku podle v (v_počet) Výpočet přetížení kombinací Q + H Položka menu Moduly BOBO Výpočet přetížení kombinací Q + H vypočítává celou sít, resp. výběr (viz BOBO nastavení - Obr. 2) kombinací průtoku a hladiny. Výsledkem je textový soubor název projektu_overload.txt s vyplněnými hodnotami MPS podle průtoku a MPS podle hladiny a počet přetížení úseku podle Q (Q_počet) a podle H (H_počet) Výpočet přetížení kombinací Q + H + v Položka menu Moduly BOBO Výpočet přetížení kombinací Q + H + v vypočítává celou sít, resp. výběr (viz BOBO nastavení - Obr. 2) kombinací průtoku, hladiny a rychlosti. Výsledkem je textový soubor název projektu_overload.txt (viz. Obr. 5) s vyplněnými hodnotami MPS podle průtoku, MPS podle hladiny a MPS podle rychlosti a počet přetížení úseku podle Q (Q_počet), podle H (H_počet) a podle v (v_počet). 9

10 1.6.6 Výpočet přetížení kombinací po časových úsecích Položka menu Moduly BOBO Výpočet přetížení kombinací po časových úsecích vypočítává celou sít, resp. výběr (viz BOBO nastavení - Obr. 2) souborem, který je složený z několika událostí. Jestliže je potřeba vyhodnotit několik různých událostí, je možné je uložit do jednoho souboru s tím, že každá událost je na začátku nového dne a doba trvání události je taková, aby se nemohli navzájem ovlivňovat (např. 24 hod) Výpočet přetížení kombinací podle velikosti časové mezery (LTS) Položka menu Moduly BOBO Výpočet přetížení kombinací podle velikosti časové mezery (LTS). LTS je speciální modul v programu MOUSE Výpočet přetížení voda nad terénem Položka menu Moduly BOBO Výpočet přetížení voda nad terénem vypočítává celou sít, resp. výběr (viz BOBO nastavení - Obr. 2), kde dojde k situaci, že hladina vody v úseku je výš než terén. Výsledkem je textový soubor název projektu_overload.txt s počtem převýšení nad terénem v jednotlivých úsecích. Hodnota je zapsaná ve sloupci H_NadTeren. 10

11 2 NAČTENÍ VÝSLEDKOVÝCH SOUBORŮ ZE SIMULAČNÍHO MODELU 1. Výstupem simulačních modelů z programu MOUSE jsou soubory *.UND topologie sítě *.HGF informace o povodí *.PRF výsledkový soubor pro splašky(pokud se počítá jen s deštěm, daný soubor neexistuje) *.PRF výsledkový soubor pro zatěžovací déšť 2. Založí se nový projekt v HYDRONet3 (Rychlý start nebo ikonka na panelové liště viz. kap v Referenční příručce) 3. Importuje se soubor *.UND (Projekt Import, viz kap v Referenční příručce), Enter /Return zobrazení celou topologii v maximálním měřítku 4. Importuje se soubor *.HGF (Projekt Import, viz kap v Referenční příručce), ke stokové síti se zobrazí i nadefinovaná povodí. Obr. 6 Načtená topologie dat a povodí 5. Přepočítá se kapacitní průtok a rychlost (Výpočet Přepočítat kapacitní rychlost a průtok), protože dané hodnoty importované soubory nemají. Při přepočtu se někdy objeví dialogové okno Varování, že soubor Error.log není prázdný. Ne vždy je to chybou při výpočtu, v souboru mohou být uloženy chyby v programu, resp. z práci v programu. Pokud byl přepočet dělán při otevřeném dialogové okně (viz. Obr. 6), pro zobrazení výsledků je nutné jej zavřít, aby se data načetla z databáze. Obr. 7 Přepočítání kapacitního průtoku a rychlosti 11

12 Obr. 8 Dialog výsledků Přepočet kapacitního průtoku a rychlosti 6. Nadefinují se stoky, aby výstupem mohly být Tabulky charakteristik (viz. kap v Referenční příručce) pro jednotlivé stoky Načtou se již vytvořené definice stok *.lpf (Editace Stoky načíst novou definici stoky, viz. kap v Referenční příručce) Stoky se nadefinují (viz. kap v Referenční příručce) 7. Převede se výsledkový soubor (pokud byl vytvořen ve verzi programu MOUSE 2003 B a nižší) pro splašky *.PRF (Moduly BOBO Převést výsledkový soubor). Otevře se dialogové okno Převod výsledkového souboru *.PRF (viz.obr. 9), kde se zvolí, v jaké verzi byl výsledkový soubor vytvořen. Kliknutím na Převést se výsledný soubor převede do souborů, které mají shodný název a koncovku *.BIN a *.BIV a jsou uloženy do stejného adresáře. O převodu informuje okno viz. Obr. 10. Pokud již převedený soubor existuje informuje o tom okno viz. Obr. 11 Obr. 9 Dialogové okno Převod výsledkového souboru *.PRF 12

13 Obr. 10 Převod Výsledkového souboru *.PRF Obr. 11 Existence již převedeného souboru 8. Převede se výsledkový soubor pro zatěžovací déšť *.PRF (Moduly BOBO Převést výsledkový soubor). Otevře se dialogové okno Převod výsledkového souboru *.PRF (viz.obr. 9), kde se zvolí, v jaké verzi byl výsledkový soubor vytvořen. Kliknutím na Převést se výsledný soubor převede do souborů, které mají shodný název a koncovku *.BIN a *.BIV a jsou uloženy do stejného adresáře. O převodu informuje okno viz. Obr. 10, resp. viz. Obr Načte se převedený soubor pro splašky *.BIV (Moduly BOBO Načíst výsledkový soubor). Převod indikuje modrý proužek nad spodní lištou. 10. Načte se převedený soubor pro zatěžovací déšť *.BIV (Moduly BOBO Načíst výsledkový soubor). Převod indikuje modrý proužek nad spodní lištou. Pří prvním načtení výsledků je Q max z výsledkového souboru uloženo do sloupce Qskut a sloupec Qsplas je prázdný. Při druhém načtení výsledků se číslo ze sloupce Qskut přesune do sloupce Qsplas, ostatní výsledky se vymažou, a do sloupce Qskut se zapíše Qmax z načítaného druhého souboru včetně ostatních hodnot. Proto se jako první načítá soubor splašků a teprve druhý soubor zatěžovací déšť. POZOR: Při novém otevření projektu je nutné výsledkové soubory znovu načít a uložit do databáze, výsledky nejsou stálou součástí databáze projektu! 13

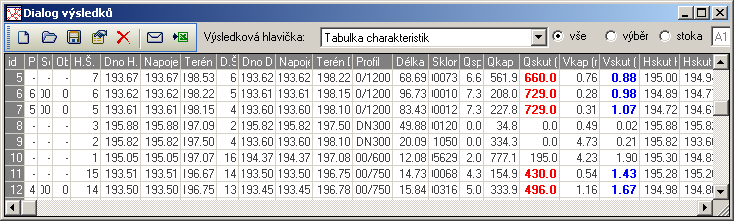

14 11. Pokud výsledkový soubor byl vytvořen ve verzi programu MOUSE 2005 nebo MikeUrban 2005, kde je výpočet prováděn přímo přes Mike objekty, načítá se výsledkový soubor *.PRF (viz. Obr. 12) Obr. 12 Dialogové okno Načíst výsledkový soubor 12. Aby se načtené hodnoty zobrazily v Dialogu výsledků (viz. Obr. 13), data se musí uložit do databáze (Moduly BOBO Zapsat výsledky do databáze). POZOR: Při novém otevření projektu je nutné výsledkové soubory znovu načít a uložit do databáze, výsledky nejsou stálou součástí databáze projektu! Barevné zvýraznění výsledků v Dialogu výsledků (viz. Obr. 13) je popsáno v kap v Referenční příručce. Obr. 13 Dialog výsledků s načtenými výsledky 14

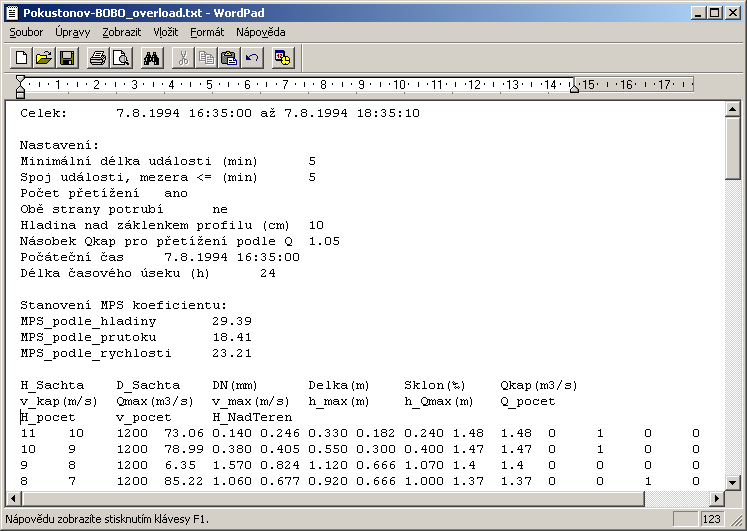

15 3 VÝPOČET PŘETÍŽENÍ Výpočet přetížení se provádí podle nastavení (BOBO nastavení, Moduly BOBO Nastavení, viz. Obr. 2) V rozbaleném okně Výpočet přetížení (viz. Obr. 1) se vybere jaké přetížení se bude počítat viz. kap. 1.6 O uložení výsledného textového souboru Vyhodnocení přetížení informuje okno (viz. Obr. 14) Obr. 14 Vyhodnocení přetížení uložení do souboru Obr. 15 Vyhodnocení přetížení textový soubor 15

16 4 TVORBA TÉMATICKÝCH MAP PŘETÍŽENÍ Tématická mapa přetížení je grafické znázornění vypočteného přetížení pro jednotlivé úseky kanalizační sítě. Provede se výpočet přetížení, podle zvoleného parametru viz. kap. 3 V dialogovém okně Tématická mapa (viz. Obr. 16, Nástroje Tématická mapa) se vloží ikonkou nové téma Zvolí se Název mapy, Tabulka potrubí, Hodnota ve sloupci (zvolená hodnota musí být vypočítána!) o Pro přetížení dle Q bobo_q_počet o Pro přetížení dle H bobo_h_počet o Pro přetížení dle v bobo_v_počet o Pro kombinaci vypočteného přetížení bobo_kombinace_pocet Typ téma Individuální hodnoty Popis sestavení Tématické mapy je v kap v Referenční příručce. Tisk Tématické mapy je popsán v příručce Modul Tiskové sestavy. Obr. 16 Tématická mapa přetížení 16

17 5 GRAFICKÉ ZNÁZORNĚNÍ VÝSLEDKŮ V POTRUBÍ Po načtení a uložení výsledků do databáze (viz. kap. 1.3 a kap. 1.4) je možné zobrazovat průběhy vypočtených hodnot pro jednotlivé úseky potrubí. POZOR: Při novém otevření projektu je nutné výsledkové soubory znovu načít a uložit do databáze, výsledky nejsou stálou součástí databáze projektu! Obr. 17 Dialog výsledků pro úseky 5.1 Zobrazení průtokové křivky v potrubí Graf zobrazující průběh průtoků (Q/t) v úseku se zobrazí při aktivním módu Info/Edit potrubí (ikonka na panelu nástrojů) a při kliknutí na úsek se drží klávesa Shift (viz. Obr. 18) Legendu grafu je možné po kliknutí aktivovat a posunout na libovolné místo. Kliknutím na další úsek se průběhová křivka dalšího úseku dokreslí do grafického okna (viz. Obr. 19). Enter/Return zobrazí všechny zobrazený hodnoty. Obr. 18 Graf zobrazení průběhu průtoku (Q/t) v 1 úseku 17

18 Obr Graf zobrazení průběhu průtoků (Q/t) v několika úsecích 5.2 Zobrazení průběhu hladin v potrubí Graf zobrazující průběh hladin (H/t) v úseku se zobrazí při aktivním módu Info/Edit potrubí (ikonka na panelu nástrojů) a při kliknutí na úsek se drží klávesa Ctrl (viz. Obr. 20), Legendu grafu je možné po kliknutí aktivovat a posunout na libovolné místo. Kliknutím na další úsek se průběhová křivka dalšího úseku dokreslí do grafického okna. Enter/Return zobrazí všechny zobrazený hodnoty. Obr Graf zobrazení průběhu hladin (H/t) v úseku 18

19 5.3 Zobrazení průběhu rychlostí v potrubí Graf zobrazující průběh rychlosti (v/t) v úseku se zobrazí při aktivním módu Info/Edit potrubí (ikonka na panelu nástrojů) a při kliknutí na úsek se drží klávesa Shift Ctrl (viz. Obr. 21) Legendu grafu je možné po kliknutí aktivovat a posunout na libovolné místo. Kliknutím na další úsek se průběhová křivka dalšího úseku dokreslí do grafického okna. Enter/Return zobrazí všechny zobrazený hodnoty. Obr Graf zobrazení průběhu rychlostí (v/t) v úseku 19

20 6 GRAFICKÉ ZNÁZORNĚNÍ VÝSLEDKŮ V OBJEKTECH Po načtení a uložení výsledků do databáze (viz. kap. 1.3 a kap. 1.4) je možné zobrazovat průběhy vypočtených hodnot pro jednotlivé objekty. POZOR: Při novém otevření projektu je nutné výsledkové soubory znovu načít a uložit do databáze, výsledky nejsou stálou součástí databáze projektu! Obr. 22 Dialog výsledků v objektech 6.1 Zobrazení průtokové křivky v objektech Průběhová křivka v odlehčovacích komorách vyjadřuje přepadové množství do odlehčovací stoky (odlehčení Q celkový (m 3 /s)). Průběhová křivka v čerpacích stanicích vyjadřuje čerpané množství. Graf zobrazující průběh průtoků (Q/t) v objektu se zobrazí při aktivním módu Info/Edit šachta (ikonka na panelu nástrojů) a při kliknutí na objekt se drží klávesa Shift (viz. Obr. 23 ) Legendu grafu je možné po kliknutí aktivovat a posunout na libovolné místo. Obr Graf zobrazení průběhu průtoku (Q/t) v objektu 20

21 6.2 Zobrazení hladiny v šachtě Graf zobrazující průběh hladiny (H/t) v šachtě se zobrazí při aktivním módu Info/Edit šachta (ikonka na panelu nástrojů) a při kliknutí na objekt se drží klávesa Shift (viz. Obr. 24 ) Legendu grafu je možné po kliknutí aktivovat a posunout na libovolné místo. Kliknutím na další úsek se průběhová křivka dalšího úseku dokreslí do grafického okna. Enter/Return zobrazí všechny zobrazený hodnoty (viz. Obr. 25) Obr Graf zobrazení průběhu hladin (H/t) v 1 šachtě Obr Graf zobrazení průběhu hladin (H/t) ve více šachtách 21

22 6.3 Zobrazení hladiny v objektu Graf zobrazující průběh hladiny (H/t) v objektu se zobrazí při aktivním módu Info/Edit šachta (ikonka na panelu nástrojů) a při kliknutí na objekt se drží klávesa Ctrl (viz. Obr. 26) Legendu grafu je možné po kliknutí aktivovat a posunout na libovolné místo. Obr Graf zobrazení průběhu hladin (H/t) v objektu 22

23 7 SEZNAM OBRÁZKŮ Obr. 1 Rozbalená nabídka BOBO... 4 Obr. 2 - BOBO nastavení... 5 Obr. 3 Textový soubor název projektu_udalostinaok.txt... 7 Obr. 4 Informace o uložení souboru název projektu_udalostinaok.txt... 7 Obr. 5 Textový soubor název projektu_overload.txt... 8 Obr. 6 Načtená topologie dat a povodí...11 Obr. 7 Přepočítání kapacitního průtoku a rychlosti...11 Obr. 8 Dialog výsledků Přepočet kapacitního průtoku a rychlosti...12 Obr. 9 Dialogové okno Převod výsledkového souboru *.PRF...12 Obr. 10 Převod Výsledkového souboru *.PRF...13 Obr. 11 Existence již převedeného souboru...13 Obr. 12 Dialogové okno Načíst výsledkový soubor...14 Obr. 13 Dialog výsledků s načtenými výsledky...14 Obr. 14 Vyhodnocení přetížení uložení do souboru...15 Obr. 15 Vyhodnocení přetížení textový soubor...15 Obr. 16 Tématická mapa přetížení...16 Obr. 17 Dialog výsledků pro úseky...17 Obr. 18 Graf zobrazení průběhu průtoku (Q/t) v 1 úseku...17 Obr Graf zobrazení průběhu průtoků (Q/t) v několika úsecích...18 Obr Graf zobrazení průběhu hladin (H/t) v úseku...18 Obr Graf zobrazení průběhu rychlostí (v/t) v úseku...19 Obr. 22 Dialog výsledků v objektech...20 Obr Graf zobrazení průběhu průtoku (Q/t) v objektu...20 Obr Graf zobrazení průběhu hladin (H/t) v 1 šachtě...21 Obr Graf zobrazení průběhu hladin (H/t) ve více šachtách...21 Obr Graf zobrazení průběhu hladin (H/t) v objektu
