1 Návod na používání autorizovaného software Univerzální prohlížeč naměřených hodnot V Ústí nad Labem Vytvořil: doc. Ing., Ph.D. 1 z 10

2 Obsah 1Úvod...3 2Instalace...3 3Spuštění programu Popis vstupního dialogového okna Tlačítko Vyber soubor Tlačítko Start Tlačítko Zavření grafů Tlačítko Stop Zobrazovací okno Dialogové okno Popupmenu Vlastní spuštění programu...4 4Běh programu Chybová hláška Překročení počtu Výstupy programu Grafické výstupy Tabulkový výstup Nespojitá veličina...9 5Ukončení práce z 10

3 1 Úvod Univerzální prohlížeč naměřených dat s elementární analýzou je program, který provede prvotní analýzu dat uživatele. Data, která jsou uložena v excelovské tabulce jsou zakreslena do grafů a jsou vypočteny základní statistické hodnoty, které program exportuje do souboru C:\Vyhodnoceni.xls. Bez souhlasu autora není dovoleno zasahovat do kódu programu, nebo jakoliv jej měnit. Program vytvořil dne Připomínky a náměty vzniklé při užívání programu je možno zaslat na adresu autora: sipal@fvtm.ujep.cz. Tento software byl vytvořen v rámci výzkumné činnosti na Fakultě výrobních technologií a managementu Univerzity Jana Evangelisty Purkyně. Během práce byla ověřena jeho výhodnost při použití, a proto byl upraven tak, aby bylo umožněno všeobecné použití tohoto software. 2 Instalace Uživatel si stáhne a umístí program Univerzální prohlížeč do svého adresáře. Pro spuštění tohoto programu je nutné mít nainstalované programové prostředí Matlab Compiler Runtime v Pokud uživatel nemá uvedenou verzi ve svém počítači je potřeba spustit soubor Univerzalni_prohlizec_pkg.exe. Tím dojde ke spuštění programu InstallerShield Wizard. Po projití všech instalačních kroků instalačního programu InstallerShield Wizard je program Matlab Compiler Runtime v 7.10 nainstalován. Pokud proběhne úspěšně instalace, je možné odstranit všechny soubory kromě Univerzalni_prohlizec.exe, což je spustitelná aplikace. 3 Spuštění programu Každé další spuštění po instalaci je provedeno spuštěním souboru Univerzalni_prohlizec.exe jakým koliv způsobem použitelným v MS windows. Po spuštění se otevře dialogové okno pro zadání vstupních uživatelských parametrů. 3 z 10

4 3.1 Popis vstupního dialogového okna Vstupní dialogové okno obsahuje čtyři tlačítka jedno zobrazovací pole, jedno pole pro editaci textu a jedno popupmenu Tlačítko Vyber soubor Tlačítko slouží k výběru souboru s naměřenými daty Tlačítko Start Tlačítko slouží k výběru souboru s naměřenými daty Tlačítko Zavření grafů Tlačítko slouží k uzavření všech oken kromě vstupního dialogového okna. Tím je umožněno opakované spuštění programu takovým způsobem, že nedojde k navyšování počtu otevřených oken Tlačítko Stop Tlačítko stop slouží k uzavření všech otevřených oken to znamená dialogového okna i oken všech grafů Zobrazovací okno Zobrazovací okno je umístěno pod tlačítkem Vyber soubor. V tomto okně je zobrazena uživatelem vybraná celá cesta včetně názvu souboru Dialogové okno Dialogové okna slouží uživateli k zápisu umístění a rozsahu zkoumaných dat Popupmenu V popupmenu je proveden výběr zda data jedné veličiny jsou uspořádána v řádcích nebo sloupcích. 3.2 Vlastní spuštění programu Stisknutím tlačítka Vyber soubor dojde k otevření klasického okna pro výběr souboru. 4 z 10

5 Standardním způsobem se provede volba souboru, v němž má uživatel uložena svá data, která potřebuje analyzovat. Potvrzením vybraného souboru tlačítkem Otevřít je vstupní dialogové okno programu univerzálního prohlížeče změněno. Do dialogového okna je nutno vypsat rozsah umístění dat v excelovské tabulce. Tento program má určitá omezení. Počet zkoumaných hodnot jedné veličiny je omezen pouze počtem řádek nebo sloupců excelovské tabulky. Počet zkoumaných veličin může být maximálně 30. Po vyplnění předchozích položek jsou tlačítkem start spuštěny výpočty základních hodnot naměřených veličin a vytvářeny grafy. 5 z 10

6 Důležité upozornění! Program spolupracuje s verzí MS Excel 2003 a staršími. To znamená, že načítaná data musí být jenom v souboru s příponou *.xls. Oblast načítaných dat je vždy na prvním listě souboru a musí být tvořena číslicemi. Pokud je potřeba načítat data z jiného listu, je potřeba tento list excelovské tabulky přesunout na první pozici a soubor je nutno s touto změnou uložit. 4 Běh programu Po stisku tlačítka Start je program spuštěn. 4.1 Chybová hláška Překročení počtu Program slouží k rychlé orientaci naměřených hodnot 30-ti různých veličin. V případě, kdy dojde k zadání více než maximálního počtu veličin, je běh programu zastaven a uživatel programu je na tuto skutečnost upozorněn varováním. Okno je možno zavřít obvyklým způsobem, červeným křížkem v pravém horním rohu. Tím je umožněn návrat do dialogového okna. Ve vstupním dialogovém okně může uživatel provést příslušné korekce v zadání a spustit program znovu. 4.2 Výstupy programu Grafické výstupy V případě bezchybného zadání souboru a počtu veličin jsou zadané hodnoty zpracovány do grafických výstupů a sumární tabulky. V prvním okně ( Figure 2 ) jsou zobrazeny všechny zadané veličiny v jednom grafu. 6 z 10

7 Další okna zobrazují dva grafy jedné veličiny. Na levém grafu okna je zakreslen průběh veličiny. Červenou čárou je v grafu zobrazena střední hodnota zobrazované veličiny a zelenými čarami jsou znázorněny střední hodnoty plus/mínus velikost směrodatné odchylky dané veličiny. V pravém grafu okna je zobrazen histogram rozložení hodnot dané veličiny. Na vodorovné ose histogramu jsou vyjádřeny relativní odchylky od průměrné hodnoty dané veličiny v procentech. 7 z 10

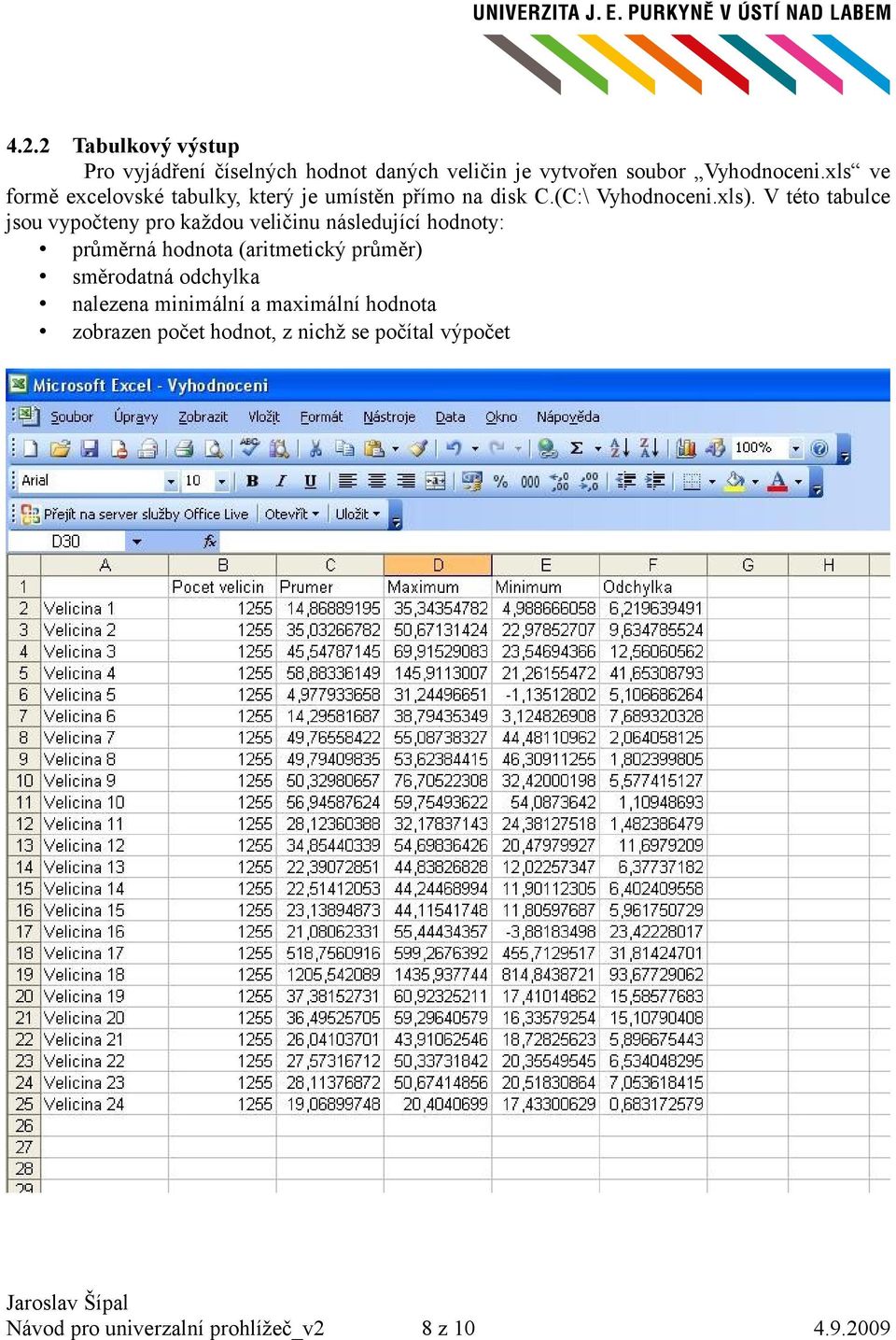

8 4.2.2 Tabulkový výstup Pro vyjádření číselných hodnot daných veličin je vytvořen soubor Vyhodnoceni.xls ve formě excelovské tabulky, který je umístěn přímo na disk C.(C:\ Vyhodnoceni.xls). V této tabulce jsou vypočteny pro každou veličinu následující hodnoty: průměrná hodnota (aritmetický průměr) směrodatná odchylka nalezena minimální a maximální hodnota zobrazen počet hodnot, z nichž se počítal výpočet 8 z 10

9 Důležité upozornění! Pokud je potřeba použít program vícekrát za sebou s různými vstupními daty, je nutné soubor Vyhodnoceni.xls přejmenovat nebo umístit do jiné složky. Každým výpočtem dojde k jeho přepsání! 4.3 Nespojitá veličina V případě, že data některé z veličin v tabulce nejsou konzistentní, tj. některé veličiny chybí, nedojde k zastavení programu. Naměřená data jsou zpracována. U nekonzistentních veličin bude vykreslen pouze průběh, aby se mohl uživatel orientovat, v které části tabulky se nalézají chybějící hodnoty. Pro danou veličinu nejsou vypočteny všechny statistické hodnoty a histogram není zobrazen. Exportovaná tabulka naměřených hodnot je také neúplná. Ve sloupci počet veličin je zobrazen skutečný počet naměřených hodnot. Hodnoty průměru a směrodatné ochylky pro danou veličinu chybí. 9 z 10

10 5 Ukončení práce Ukončení práce s programem provede uživatel stisknutím tlačítka Stop v dialogovém okně. Program provede uzavření všech oken, včetně dialogového. V případě nového vyhodnocování naměřených veličin musí být program nově spuštěn. (Kapitola 3.2 návodu) 10 z 10
