1 MISYS Seznam souřadnic

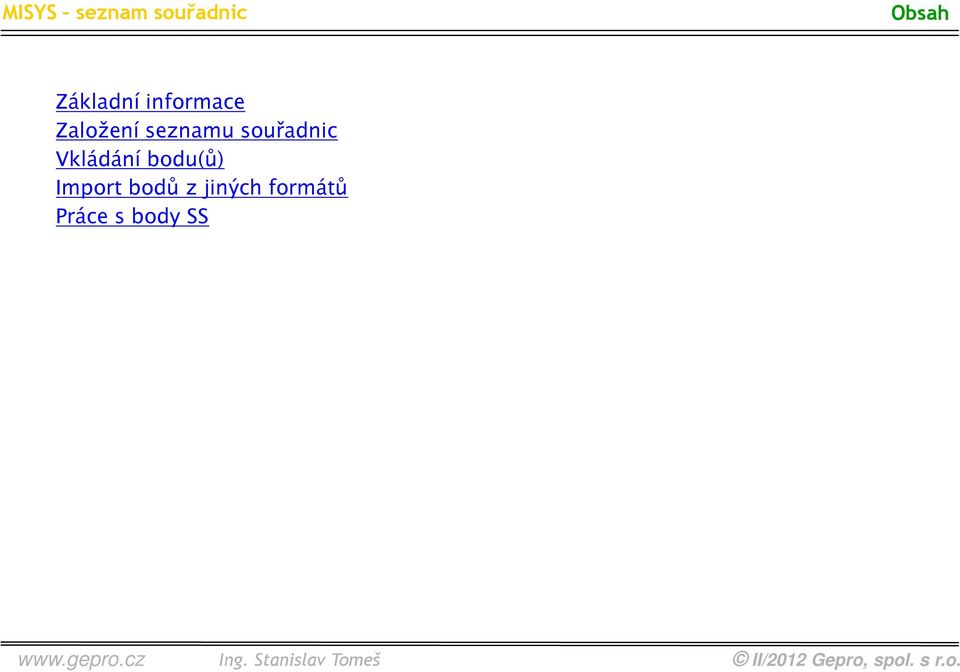

2 Obsah Základní informace Založení seznamu souřadnic Vkládání bodu(ů) Import bodů z jiných formátů Práce s body SS

3 Základní informace Základní stavební jednotkou pro všechny geoinformační (a jiné systémy zpracovávající polohu) je bod. Poloha bodu je dána jeho souřadnicemi v definovaném souřadnicovém systému. Systém MISYS používá souřadnicový systém S-JTSK (jednotná trigonometrická síť katastrální) a poloha bodu je zde definována párem čísel souřadnicí Y a X. Kladné hodnoty osy X směřují na jih, u osy Y na západ. Tato pravoúhlá soustava vznikne rozvinutím kužele nasazeného v obecné poloze na kouli v praxi to takto jednoduché není, ale pro názornost to stačí. Obrázek pochází z doby vzniku souřadnicového systému, proto možná nemůžete poznat siluetu naši republiky. Pro přesnou polohu bodu v našem reálném světě je zapotřebí ještě tuto plošnou polohu doplnit o výšku. Ta není v S-JTSK definována a používá se z jiného systému (výškového). V současné době se používá tzv. Balt po vyrovnání zkratka B.p.v. Pro jednoznačné určení polohy je tedy zapotřebí znát nejen číselné hodnoty, ale také soustavu, ve které jsou definovány, tedy pro kterou platí!

Kladné hodnoty osy X směřují na jih, u osy Y na západ.

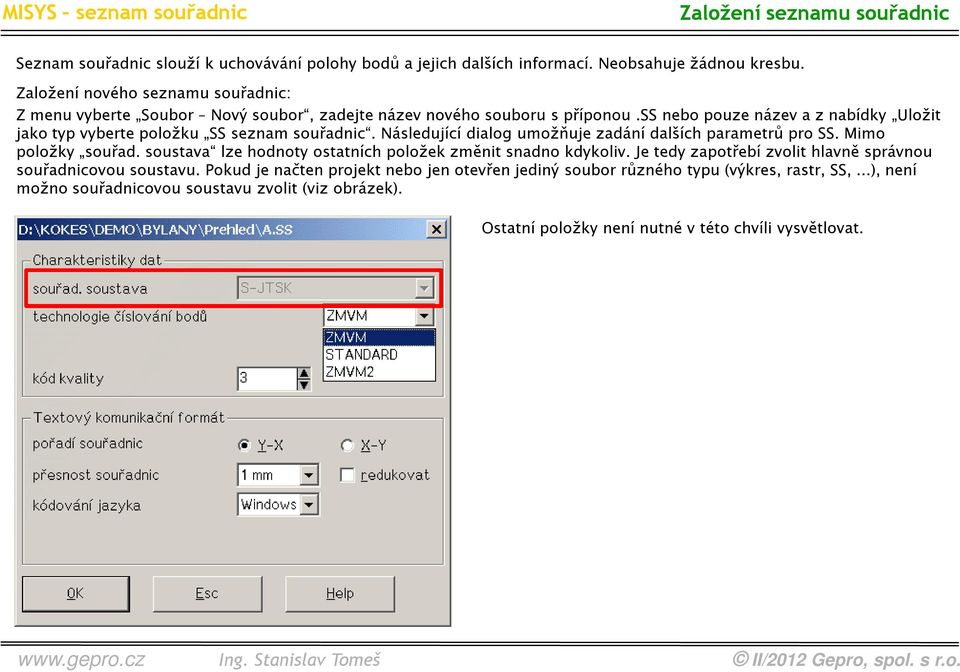

4 Založení seznamu souřadnic Seznam souřadnic slouží k uchovávání polohy bodů a jejich dalších informací. Neobsahuje žádnou kresbu. Založení nového seznamu souřadnic: Z menu vyberte Soubor Nový soubor, zadejte název nového souboru s příponou.ss nebo pouze název a z nabídky Uložit jako typ vyberte položku SS seznam souřadnic. Následující dialog umožňuje zadání dalších parametrů pro SS. Mimo položky souřad. soustava lze hodnoty ostatních položek změnit snadno kdykoliv. Je tedy zapotřebí zvolit hlavně správnou souřadnicovou soustavu. Pokud je načten projekt nebo jen otevřen jediný soubor různého typu (výkres, rastr, SS,...), není možno souřadnicovou soustavu zvolit (viz obrázek). Ostatní položky není nutné v této chvíli vysvětlovat.

ss nebo pouze název a z nabídky Uložit jako typ vyberte položku SS seznam souřadnic. Následující dialog umožňuje zadání dalších parametrů pro SS. Mimo položky souřad.

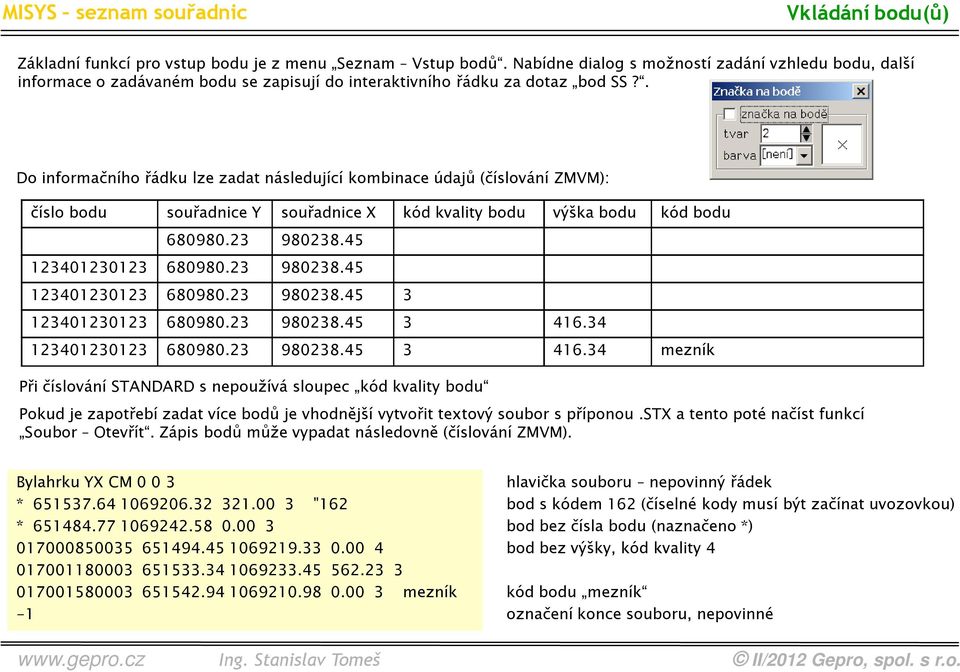

5 Vkládání bodu(ů) Základní funkcí pro vstup bodu je z menu Seznam Vstup bodů. Nabídne dialog s možností zadání vzhledu bodu, další informace o zadávaném bodu se zapisují do interaktivního řádku za dotaz bod SS?. Do informačního řádku lze zadat následující kombinace údajů (číslování ZMVM): číslo bodu souřadnice Y souřadnice X kód kvality bodu výška bodu kód bodu mezník Při číslování STANDARD s nepoužívá sloupec kód kvality bodu Pokud je zapotřebí zadat více bodů je vhodnější vytvořit textový soubor s příponou.stx a tento poté načíst funkcí Soubor Otevřít. Zápis bodů může vypadat následovně (číslování ZMVM). Bylahrku YX CM * "162 * mezník -1 hlavička souboru nepovinný řádek bod s kódem 162 (číselné kody musí být začínat uvozovkou) bod bez čísla bodu (naznačeno *) bod bez výšky, kód kvality 4 kód bodu mezník označení konce souboru, nepovinné

. Do informačního řádku lze zadat následující kombinace údajů (číslování ZMVM): číslo bodu souřadnice Y souřadnice X kód kvality bodu výška bodu kód bodu 680980.23 980238.45 123401230123 680980.

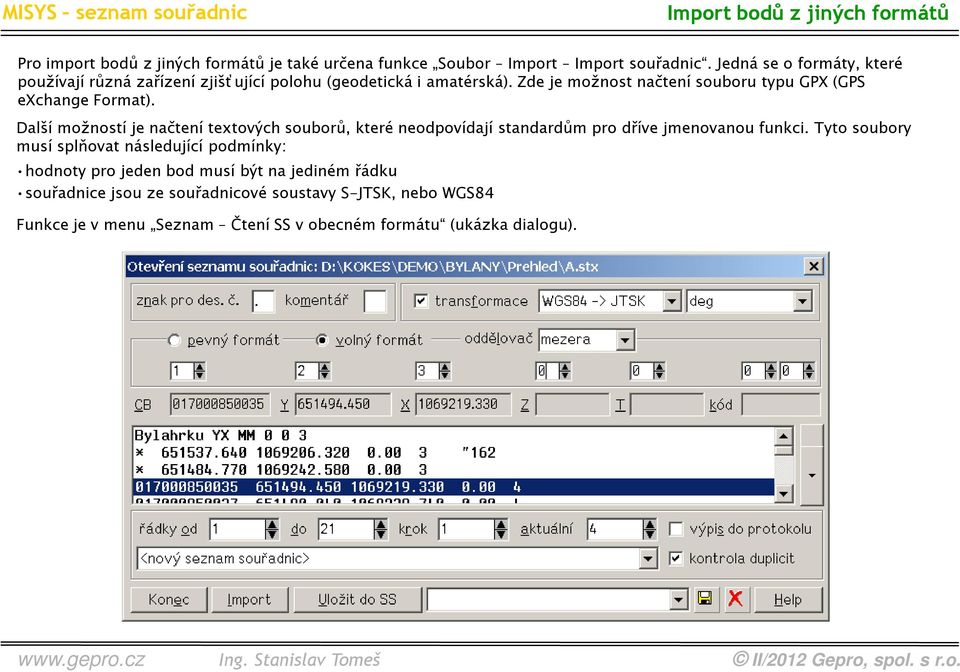

6 Import bodů z jiných formátů Pro import bodů z jiných formátů je také určena funkce Soubor Import Import souřadnic. Jedná se o formáty, které používají různá zařízení zjišťující polohu (geodetická i amatérská). Zde je možnost načtení souboru typu GPX (GPS exchange Format). Další možností je načtení textových souborů, které neodpovídají standardům pro dříve jmenovanou funkci. Tyto soubory musí splňovat následující podmínky: hodnoty pro jeden bod musí být na jediném řádku souřadnice jsou ze souřadnicové soustavy S-JTSK, nebo WGS84 Funkce je v menu Seznam Čtení SS v obecném formátu (ukázka dialogu).

Zde je možnost načtení souboru typu GPX (GPS exchange Format).

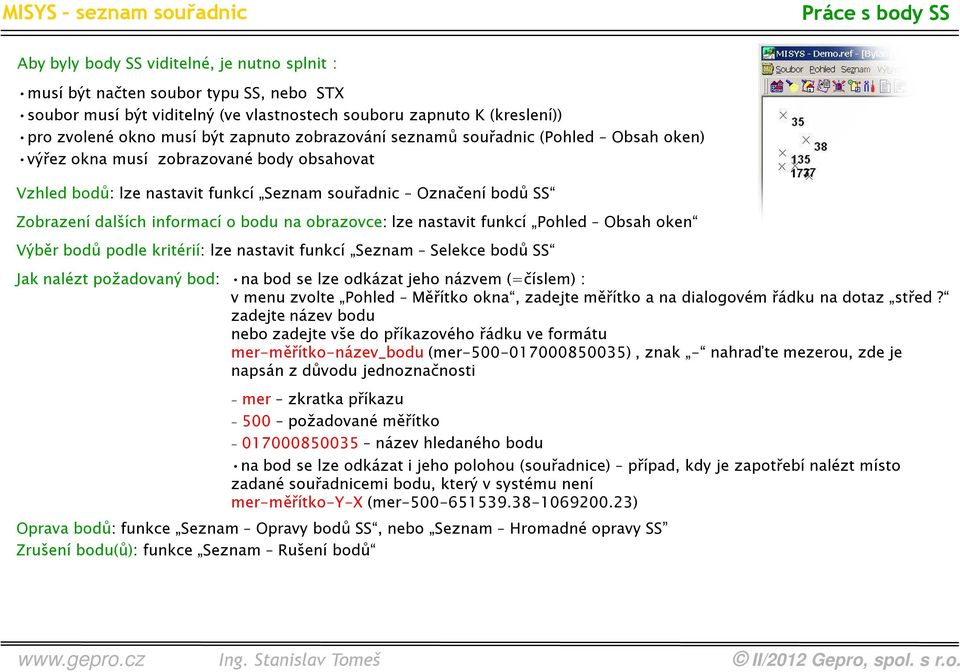

7 Práce s body SS Aby byly body SS viditelné, je nutno splnit : musí být načten soubor typu SS, nebo STX soubor musí být viditelný (ve vlastnostech souboru zapnuto K (kreslení)) pro zvolené okno musí být zapnuto zobrazování seznamů souřadnic (Pohled Obsah oken) výřez okna musí zobrazované body obsahovat Vzhled bodů: lze nastavit funkcí Seznam souřadnic Označení bodů SS Zobrazení dalších informací o bodu na obrazovce: lze nastavit funkcí Pohled Obsah oken Výběr bodů podle kritérií: lze nastavit funkcí Seznam Selekce bodů SS Jak nalézt požadovaný bod: na bod se lze odkázat jeho názvem (=číslem) : v menu zvolte Pohled Měřítko okna, zadejte měřítko a na dialogovém řádku na dotaz střed? zadejte název bodu nebo zadejte vše do příkazového řádku ve formátu mer-měřítko-název_bodu (mer ), znak - nahraďte mezerou, zde je napsán z důvodu jednoznačnosti mer zkratka příkazu 500 požadované měřítko název hledaného bodu na bod se lze odkázat i jeho polohou (souřadnice) případ, kdy je zapotřebí nalézt místo zadané souřadnicemi bodu, který v systému není mer-měřítko-y-x (mer ) Oprava bodů: funkce Seznam Opravy bodů SS, nebo Seznam Hromadné opravy SS Zrušení bodu(ů): funkce Seznam Rušení bodů

o bodu na obrazovce: lze nastavit funkcí Pohled Obsah oken Výběr bodů podle kritérií: lze nastavit funkcí Seznam Selekce bodů SS Jak nalézt požadovaný bod: na bod se lze odkázat jeho názvem (=číslem)
