Vytvoření tabulky: V následujícím okně si editujete okno tabulky. Vyzkoušejte si viz podklad Cv_09_Podklad_tabulka.xls a Cv_09_Tabulka.dwg.

Transkript

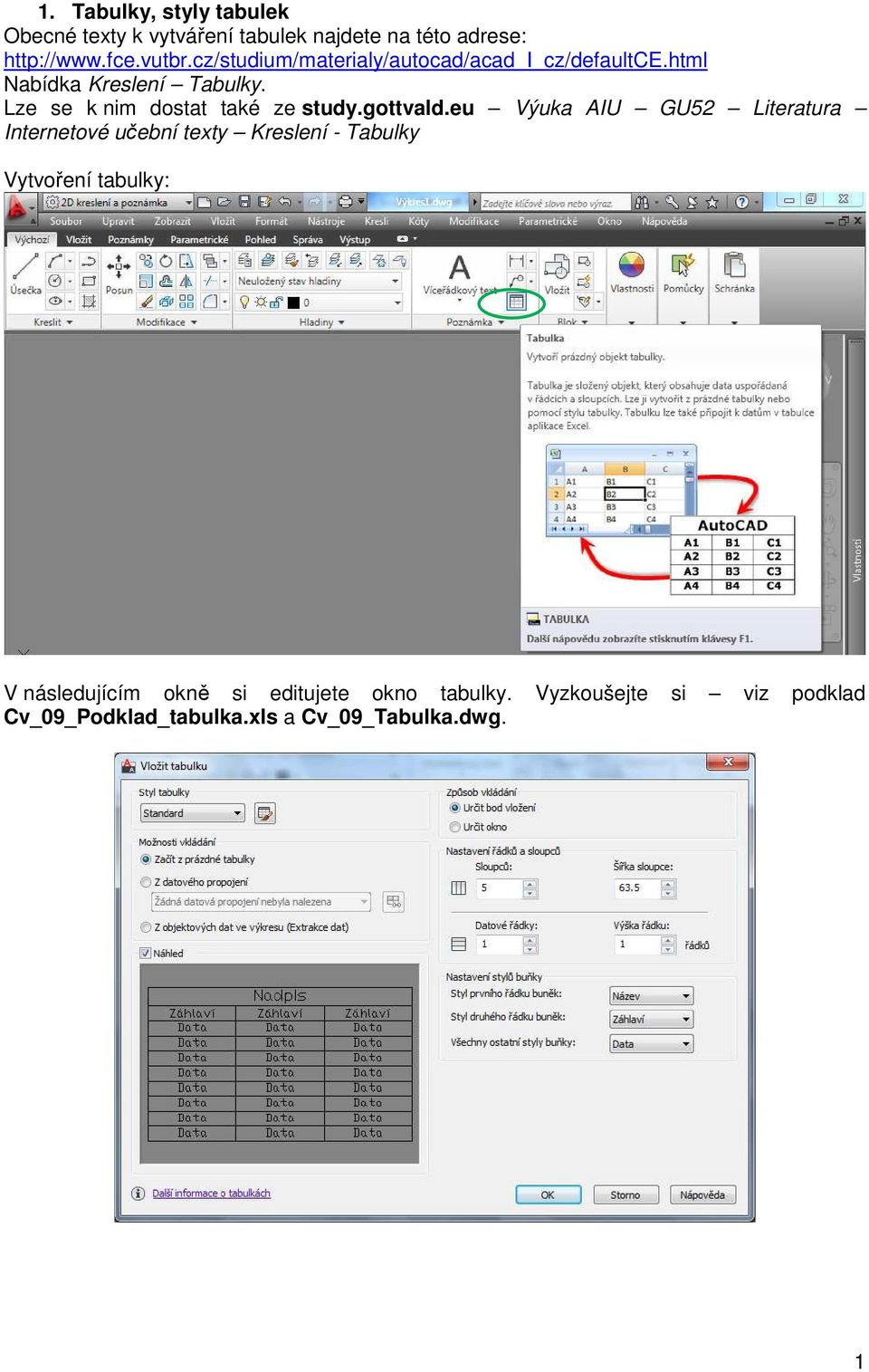

1 1. Tabulky, styly tabulek Obecné texty k vytváření tabulek najdete na této adrese: Nabídka Kreslení Tabulky. Lze se k nim dostat také ze study.gottvald.eu Výuka AIU GU52 Literatura Internetové učební texty Kreslení - Tabulky Vytvoření tabulky: V následujícím okně si editujete okno tabulky. Vyzkoušejte si viz podklad Cv_09_Podklad_tabulka.xls a Cv_09_Tabulka.dwg. 1

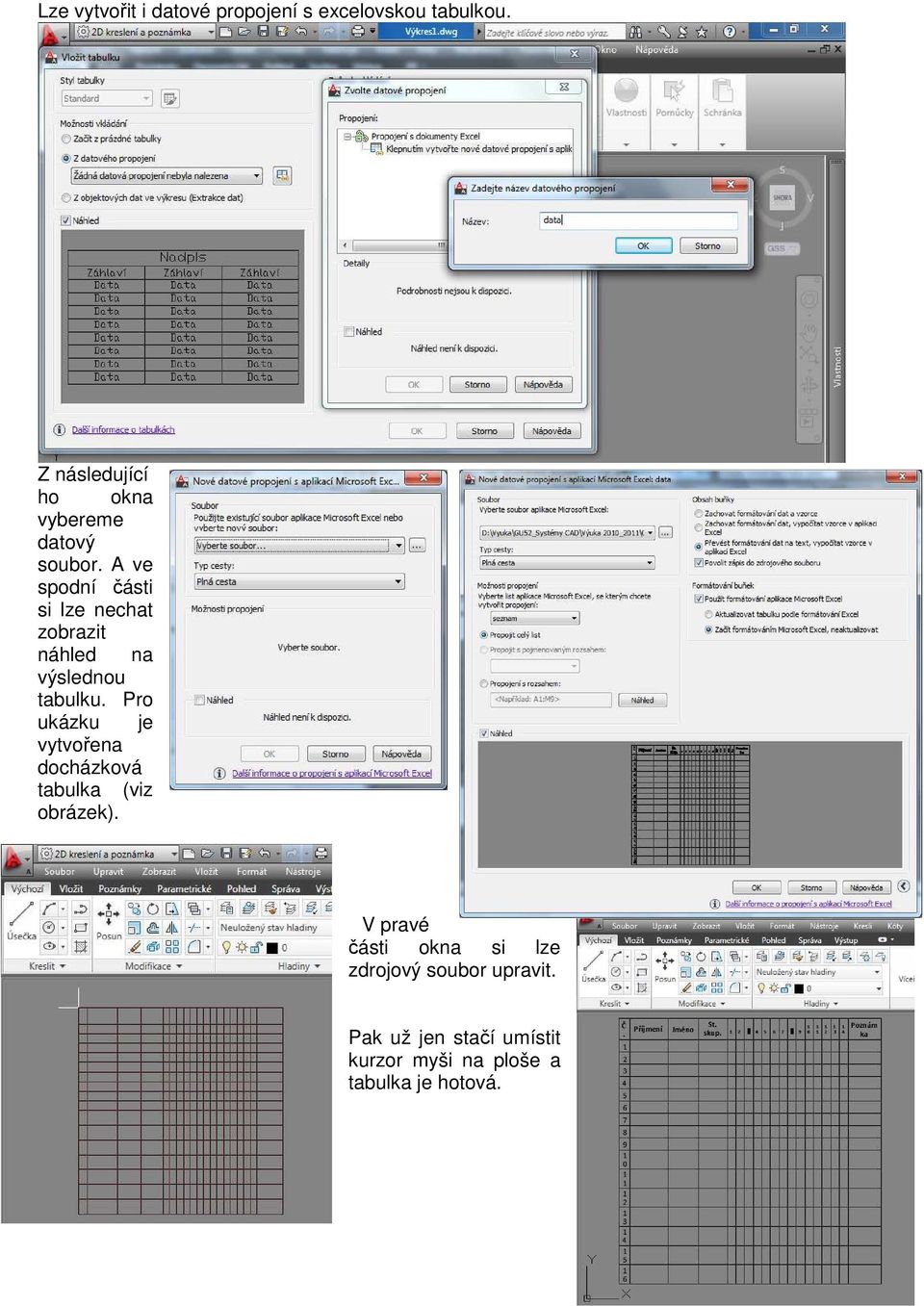

2 Lze vytvořit i datové propojení s excelovskou tabulkou. Z následující ho okna vybereme datový soubor. A ve spodní části si lze nechat zobrazit náhled na výslednou tabulku. Pro ukázku je vytvořena docházková tabulka (viz obrázek). V pravé části okna si lze zdrojový soubor upravit. Pak už jen stačí umístit kurzor myši na ploše a tabulka je hotová. 2

3 Ve zdrojové.xls tabulce jsem smazala nějaké informace v tabulce. Nyní nechám zaktualizovat data v tabulce vložené v cadu. Klikněte levým tlačítkem myši na libovolnou buňku a z horní lišty rozbalte nabídku Data. Z nabídky vyberte možnost Stáhnout ze zdroje a tabulka se aktualizuje. 3

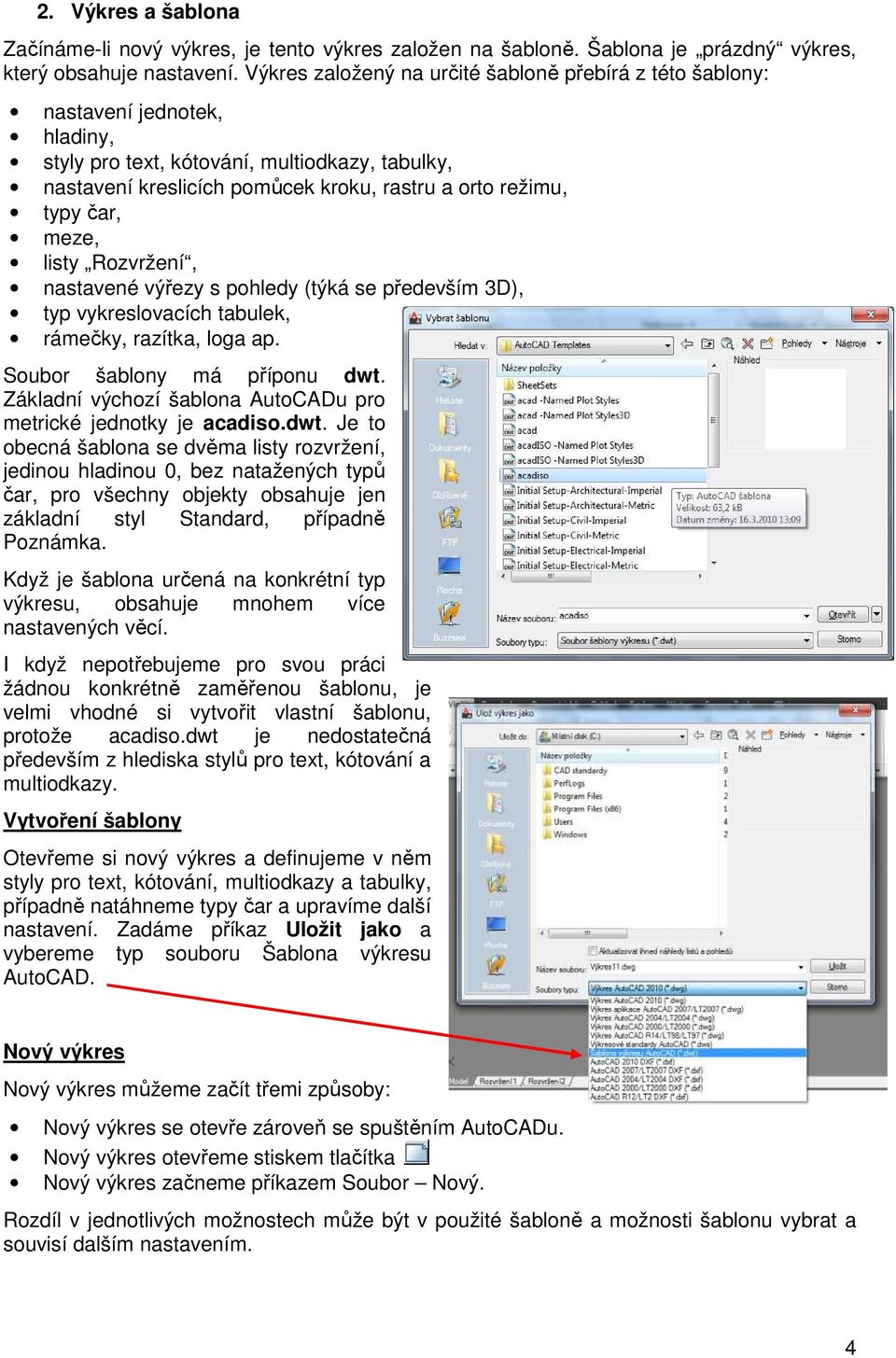

4 2. Výkres a šablona Začínáme-li nový výkres, je tento výkres založen na šabloně. Šablona je prázdný výkres, který obsahuje nastavení. Výkres založený na určité šabloně přebírá z této šablony: nastavení jednotek, hladiny, styly pro text, kótování, multiodkazy, tabulky, nastavení kreslicích pomůcek kroku, rastru a orto režimu, typy čar, meze, listy Rozvržení, nastavené výřezy s pohledy (týká se především 3D), typ vykreslovacích tabulek, rámečky, razítka, loga ap. Soubor šablony má příponu dwt. Základní výchozí šablona AutoCADu pro metrické jednotky je acadiso.dwt. Je to obecná šablona se dvěma listy rozvržení, jedinou hladinou 0, bez natažených typů čar, pro všechny objekty obsahuje jen základní styl Standard, případně Poznámka. Když je šablona určená na konkrétní typ výkresu, obsahuje mnohem více nastavených věcí. I když nepotřebujeme pro svou práci žádnou konkrétně zaměřenou šablonu, je velmi vhodné si vytvořit vlastní šablonu, protože acadiso.dwt je nedostatečná především z hlediska stylů pro text, kótování a multiodkazy. Vytvoření šablony Otevřeme si nový výkres a definujeme v něm styly pro text, kótování, multiodkazy a tabulky, případně natáhneme typy čar a upravíme další nastavení. Zadáme příkaz Uložit jako a vybereme typ souboru Šablona výkresu AutoCAD. Nový výkres Nový výkres můžeme začít třemi způsoby: Nový výkres se otevře zároveň se spuštěním AutoCADu. Nový výkres otevřeme stiskem tlačítka Nový výkres začneme příkazem Soubor Nový. Rozdíl v jednotlivých možnostech může být v použité šabloně a možnosti šablonu vybrat a souvisí dalším nastavením. 4

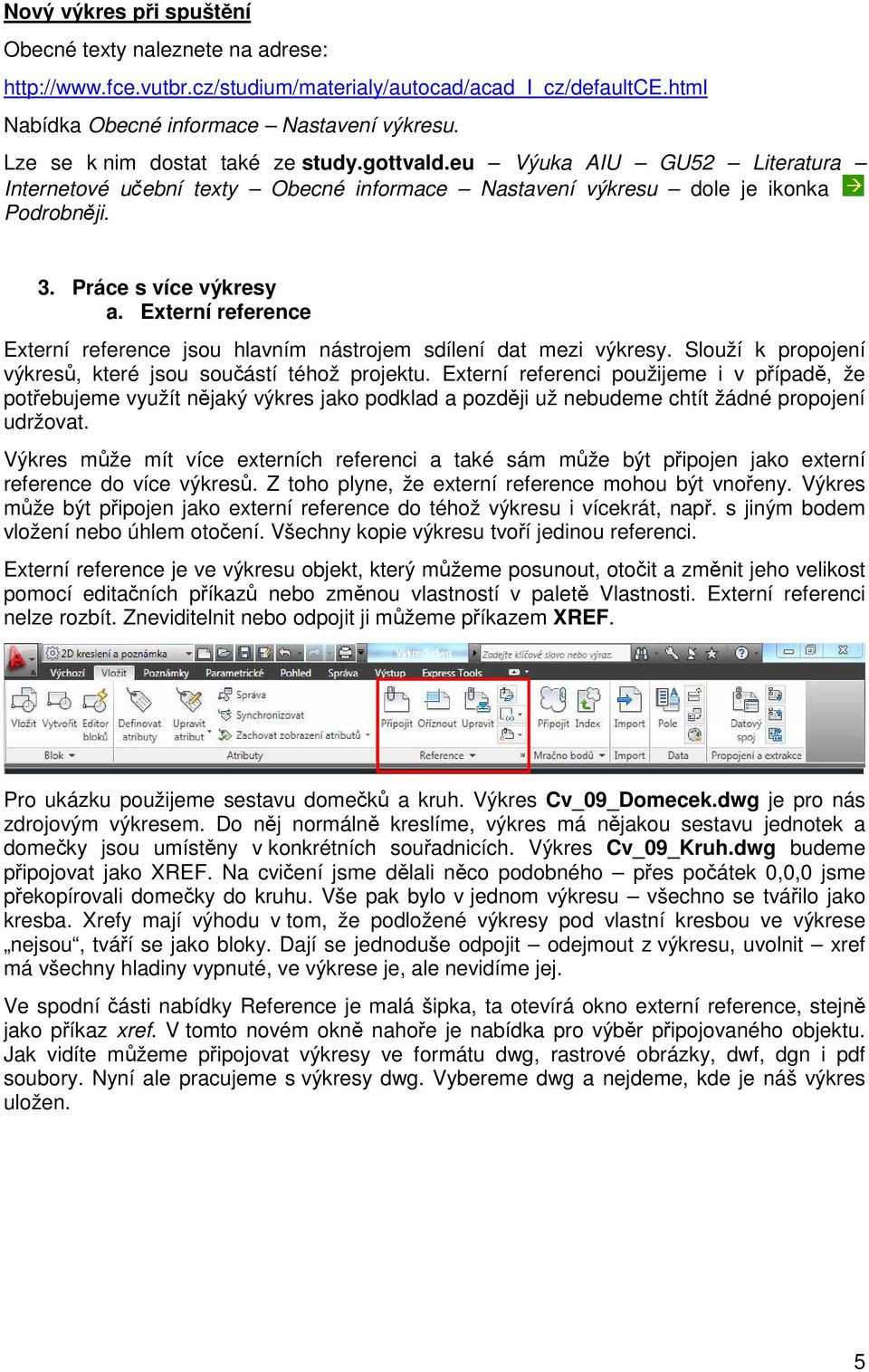

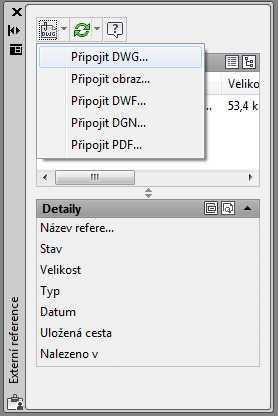

5 Nový výkres při spuštění Obecné texty naleznete na adrese: Nabídka Obecné informace Nastavení výkresu. Lze se k nim dostat také ze study.gottvald.eu Výuka AIU GU52 Literatura Internetové učební texty Obecné informace Nastavení výkresu dole je ikonka Podrobněji. 3. Práce s více výkresy a. Externí reference Externí reference jsou hlavním nástrojem sdílení dat mezi výkresy. Slouží k propojení výkresů, které jsou součástí téhož projektu. Externí referenci použijeme i v případě, že potřebujeme využít nějaký výkres jako podklad a později už nebudeme chtít žádné propojení udržovat. Výkres může mít více externích referenci a také sám může být připojen jako externí reference do více výkresů. Z toho plyne, že externí reference mohou být vnořeny. Výkres může být připojen jako externí reference do téhož výkresu i vícekrát, např. s jiným bodem vložení nebo úhlem otočení. Všechny kopie výkresu tvoří jedinou referenci. Externí reference je ve výkresu objekt, který můžeme posunout, otočit a změnit jeho velikost pomocí editačních příkazů nebo změnou vlastností v paletě Vlastnosti. Externí referenci nelze rozbít. Zneviditelnit nebo odpojit ji můžeme příkazem XREF. Pro ukázku použijeme sestavu domečků a kruh. Výkres Cv_09_Domecek.dwg je pro nás zdrojovým výkresem. Do něj normálně kreslíme, výkres má nějakou sestavu jednotek a domečky jsou umístěny v konkrétních souřadnicích. Výkres Cv_09_Kruh.dwg budeme připojovat jako XREF. Na cvičení jsme dělali něco podobného přes počátek 0,0,0 jsme překopírovali domečky do kruhu. Vše pak bylo v jednom výkresu všechno se tvářilo jako kresba. Xrefy mají výhodu v tom, že podložené výkresy pod vlastní kresbou ve výkrese nejsou, tváří se jako bloky. Dají se jednoduše odpojit odejmout z výkresu, uvolnit xref má všechny hladiny vypnuté, ve výkrese je, ale nevidíme jej. Ve spodní části nabídky Reference je malá šipka, ta otevírá okno externí reference, stejně jako příkaz xref. V tomto novém okně nahoře je nabídka pro výběr připojovaného objektu. Jak vidíte můžeme připojovat výkresy ve formátu dwg, rastrové obrázky, dwf, dgn i pdf soubory. Nyní ale pracujeme s výkresy dwg. Vybereme dwg a nejdeme, kde je náš výkres uložen. 5

6 Po výběru výkresu se objeví následující okno. Je třeba nastavit připojení externí reference. Pokud chceme, aby se výkres vložil na původní souřadnice, pak upravíme Bod vložení na počátek 0,0,0. Pokud potřebujeme nějak upravit měřítko výkresu pak také upravíme měřítko. V pravé části okna je nabídka Typ cesty, je zde na výběr Plná cesta a Relativní cesta. Je výhodnější dávat relativní cesta autocad si bude pamatovat v jaké složce je výkres uložen. Pokud zvolíte plná cesta, pak se autocad bude odkazovat i na celou cestu na disk. Jestliže pracujete ve škole, doma s USB pak se disk jmenuje pokaždé jinak. Aby se zdrojový výkres i xref vůči sobě nerozhodili je třeba si pohlídat měřítko bez jednotek. V našem případě víme, že domečky mají padnout do kruhu. Výsledek vypadá takto. 6

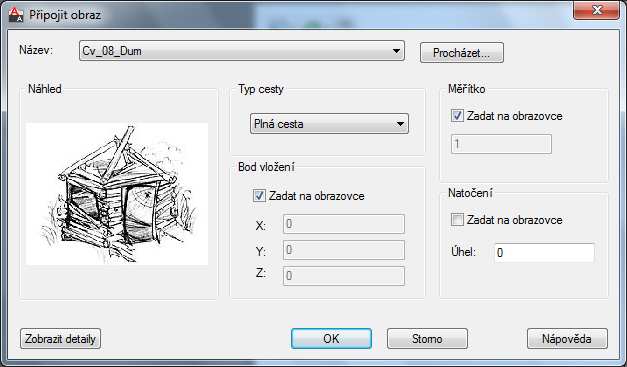

7 Xref lze odpojit - připojit, uvolnit znovu načíst a připojit další. Při kliknutí na externí referenci lze ve vlastnostech vidět následující informace. Dále pak pro práci s xrefy je určen následující panel objeví se po kliknutí na xrefu. b. Vložení rastrového obrázku V případě vkládání rastrového obrázku je postup naprosto stejný jako v případě dwg výkresů. I zde je třeba nejdříve vyhledat, kde je obrázek uložen a poté se objeví následující okno. Stejně jako u dwg výkresů se volí bod vložení, typ cesty, měřítko a natočení. Zaškrtneme-li zadat bod vložení na obrazovce a stejně tak i měřítko můžeme si sami určit kde a jak velký obrázek bude. Pro vyzkoušení je nachystán obrázek Cv_09_Dum.jpg 7

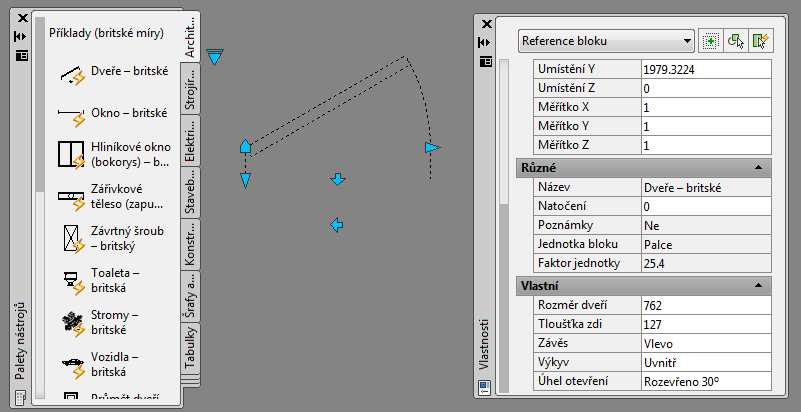

8 c. Mračna bodů Nově dokážete do AutoCADu načíst tzv. mračna bodů, data vytvořená v 3D laserových zařízeních. Tyto data dokáže AutoCAD načíst a vizualizovat. Takto je možné pracovat a zobrazit až dvě miliardy bodů. d. DesignCentr - SAMOSTUDIUM Spouští se příkazem NPALETY. Vyzkoušejte si, co jednotlivé prvky obsahují a pokuste s nimi pracovat. Vložení do výkresu je pouhým přetažením na plochu. Vyberte si kterékoliv schéma. Ve vlastnostech se můžete podívat, že se jedná o blok. Např. blok dveře britské je vytvořen jako dynamický blok s několika vlastnostmi. 8
