ŠABLONA A PRACOVNÍ PROSTŘEDÍ - PŘÍPRAVA - PŘENOS - TIPY A TRIKY

Transkript

1 ŠABLONA A PRACOVNÍ PROSTŘEDÍ - PŘÍPRAVA - PŘENOS - TIPY A TRIKY - 1 -

2 OBSAH ŠABLONY - ATRIBUTY - NASTAVENÍ NÁSTROJŮ - MAPA PROJEKTU - MAPA ZOBRAZENÍ - VÝKRESOVÁ SLOŽKA - PUBLIKACE - KNIHOVNY - PŘEDVOLBY PROJEKTU - 2 -

3 OBSAH ŠABLONY - VOLBY ZOBRAZENÍ MODELU - OBLÍBENÁ NASTAVENÍ - INFO O PROJEKTU - PŘEVODNÍKY - OTEVŘENÁ OKNA - NASTAVENÍ DOPLŇKŮ - VIZUALIZACE - NASTAVENÍ KOUZELNÉ HŮLKY - 3 -

4 OBSAH ŠABLONY - další - NASTAVENÍ SPRÁVCE ZMĚN - SPRÁVCE ID - KRITÉRIA NAJÍT A VYBRAT - OBSAH MENU NÁPOVĚDA - 4 -

5 OBSAH ŠABLONY ATRIBUTY 1/2 - Vrstvy a jejich kombinace - Typy čar - Výplně - Stavební materiály - Sendviče - Profily - Pera a sady per - Povrchové materiály - 5 -

6 OBSAH ŠABLONY ATRIBUTY 2/2 - Kategorie zón - Anotační styly - Styly zobrazení rekonstrukcí - Města - Operační profily - TZB systémy - 6 -

7 OBSAH ŠABLONY MAPA PROJEKTU - Struktura podlaží - Výchozí nastavení řezů, pohledů, 3D dokumentů - Body zobrazení: řezy, pohledy, interiérové pohledy, pracovní listy, detaily, 3D dokumenty, 3D, tabulky, indexy, seznamy - 7 -

8 OBSAH ŠABLONY MAPA ZOBRAZENÍ - Struktura složek - Uložená zobrazení a všechna jejich nastavení - Klonované složky - 8 -

9 OBSAH ŠABLONY VÝKRESOVÁ SLOŽKA - Nastavení výkresové složky a vložených sad výkresů - Struktura složek a výkresů - Obsah výkresů a jeho obsah (nastavení vložených kreseb) - Šablony výkresů - 9 -

10 OBSAH ŠABLONY SADY PUBLIKACÍ - Dostupné sady publikací - Obsah sad publikací - Nastavení výstupu

11 OBSAH ŠABLONY KNIHOVNY - Připojené knihovny - Vložené knihovny

12 OBSAH ŠABLONY PŘEDVOLBY PROJEKTU - Pracovní jednotky - Kóty - Výpočtové jednotky a pravidla - Zóny - Referenční roviny - Funkce starších verzí - Umístění projektu - Projektový sever

13 OBSAH ŠABLONY INFO O PROJEKTU - Předvyplněné údaje - Vlastní položky INFO o projektu

14 OBSAH ŠABLONY PŘEVODNÍKY - Převodníky DXF - DWG, jejich nastavení a umístění - Převodníky IFC, jejich nastavení a umístění - Nastavení schémat IFC

15 OBSAH ŠABLONY OTEVŘENÁ OKNA - Okna otevřená při spuštění projektu: půdorys, 3D okno, pohled... - V nové verzi otevřené záložky

16 OBSAH ŠABLONY FUNKCE A DOPLŇKY - Roofmaker - Trussmaker - Skeletová konstrukce - Automa cké kótování a kótování podle ČSN - Správce ID prvků - Sady Najít a vybrat - Materiál importovaných profilů

17 OBSAH ŠABLONY VIZUALIZACE - Renderovací scény - Povrchové/stavební materiály - Kamera/3D pohled v mapě zobrazení

18 OBSAH ŠABLONY OBLÍBENÁ NASTAVENÍ - Oblíbená nastavení nástrojů ZOBRAZENÍ MODELU - Kombinace voleb zobrazení modelu

19 OBSAH ŠABLONY KOUZELNÁ HŮLKA - Segmentace, vyhlazování... - WWW odkazy - PDF dokumenty MENU NÁPOVĚDA

20 PRACOVNÍ PROSTŘEDÍ - UŽIVATELSKÉ PŘEDVOLBY - FIREMNÍ STANDARDY - KLÁVESOVÉ ZKRATKY - ROZVRŽENÍ NÁSTROJŮ - PRACOVNÍ PROSTOR - USPOŘÁDÁNÍ POVELŮ vs. ŠABLONA

21 INDIVIDUÁLNÍ pracovní prostředí vs. JEDNOTNÉ firemní prostředí Kdy trvat na dodržování přísných firemních pravidel? Kdy naopak nechat úplnou volnost

22 PRACOVNÍ PROSTŘEDÍ INDIVIDUÁLNÍ - Jednotlivci a malé kanceláře - Větší kanceláře se zkušenými uživateli

23 PRACOVNÍ PROSTŘEDÍ FIREMNÍ - Velké kanceláře s určitou rotací zaměstnanců a BIM manažerem - Firmy se striktními pracovními postupy (každý zaměstnanec dělá pouze určitou část práce)

24 VYTVÁŘENÍ A ÚPRAVY PRACOVNÍHO PROSTŘEDÍ - Vytváření vlastního pracovního prostředí prostředí - Důležitá nastavení - Aktualizace nastavení pracovního prostředí - Přenos pracovního prostředí z jednoho PC na jiné

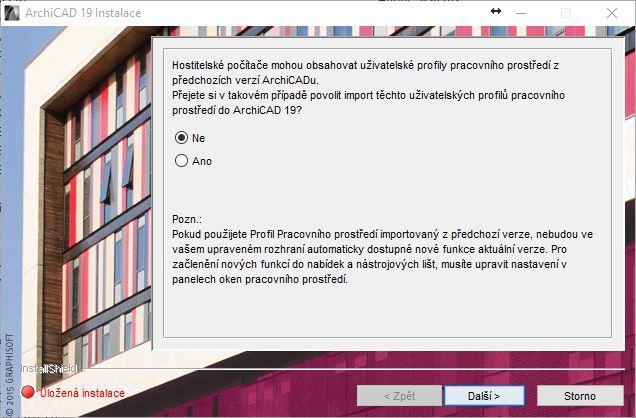

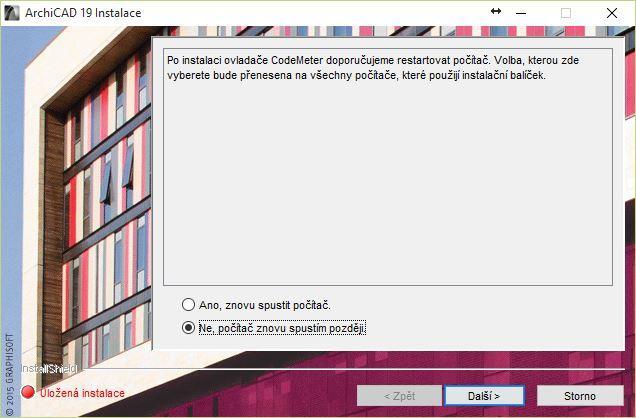

25 FIREMNÍ INSTALACE ArchiCADu - Může obsahovat firemní profil a šablonu - Uživatelé pouze nainstalují, nemusí přenášet žádná další nastavení

26 FIREMNÍ INSTALACE ArchiCADu PŘÍPRAVA - Instalace AC - Příprava pracvoního prostředí a šablony - Záloha souborů pro potřeby instalace Zdrojová data pracovního prostředí: C:\Users\<uživatel>\AppData\Roaming\Graphiso \ArchiCAD CZE R1-26 -

27

28

29

30

31

32

33 FIREMNÍ INSTALACE ArchiCADu PŘÍPRAVA Cílová složka: C:\Users\<uživatel>\AppData\Local\ArchiCAD 19 CZE\Výchozí hodnoty\

34

35

36

37

38

39

40

41

42

43 TIPY - VYTVÁŘENÍ ŠABLONY - PŘENOS ŠABLONY A PRACOVNÍHO PROSTŘEDÍ

44 TIPY VYTVÁŘENÍ ŠABLONY ŠABLONA Z DOKONČENÉHO PROJEKTU? NE! PROČ? ID prvků, výchozí nastavení, chybějící externí obsah, zbytečné množství napojených knihoven

45 TIPY VYTVÁŘENÍ ŠABLONY VÝCHOZÍ NASTAVENÍ NÁSTROJŮ Nastavení voleb a funkcí, které nejsou aktuálně dostupné (např. nastavení povrchové výplně desky nebo střechy, čára nad řezem standardně zobrazené zdi atd.)

46 TIPY VYTVÁŘENÍ ŠABLONY OBLÍBENÁ NASTAVENÍ Vytváření, úprava, přenos oblíbených nastavení NAVIGÁTOR - Struktura navigátoru připravená v šabloně/ prázdný navigátor Záleží na typech projektu, nicméně spíš pla VÍCE JE VÍCE

47 TIPY VYTVÁŘENÍ ŠABLONY UKLÁDAT, UKLÁDAT, UKLÁDAT!!! UKLÁDAT, UKLÁDAT, UKLÁDAT!!! UKLÁDAT, UKLÁDAT, UKLÁDAT!!! UKLÁDAT, UKLÁDAT, UKLÁDAT!!! UKLÁDAT, UKLÁDAT, UKLÁDAT!!!

48 TIPY VYTVÁŘENÍ ŠABLONY - Pracovat s několika verzemi šablony - Obzvlášť pla při práci s oblíbenými nastaveními a nastavování rozpisek výkresů

49 TIPY PŘENOS ŠABLONY a PRACOVNÍHO PROSTŘEDÍ ze starší verze - Předchozí verze (AC 17 -> AC 18; AC 18 -> AC 19..) - Převod z verze AC 16 a starších

50 TIPY Přenos ŠABLONY - Použi stávající šablony - Správce Atributů - Export a import nastaven a schémat - Spojení souborů

51 TIPY SPRÁVCE ATRIBUTŮ - Přenos všech atributů projektu z jiného souboru - Čáry a výplně - Pera a jejich kombinace - Stavební a povrchové materiály - Ukládání ve formátu ATT Pozor na ID atributů

52 TIPY Přenos PROFILU - Použi stávajícího profilu pracovního prostředí - Nastavení pracovního prostředí a import dílčích schémat - Nové nastavení

53 DĚKUJI ZA POZORNOST! - DOTAZY - PŘIPOMÍNKY - NÁMĚTY - DISKUSE
