STĚNOVÉ PANELY S VIDITELNÝM SPOJEM

Transkript

1 Kapesní katalog

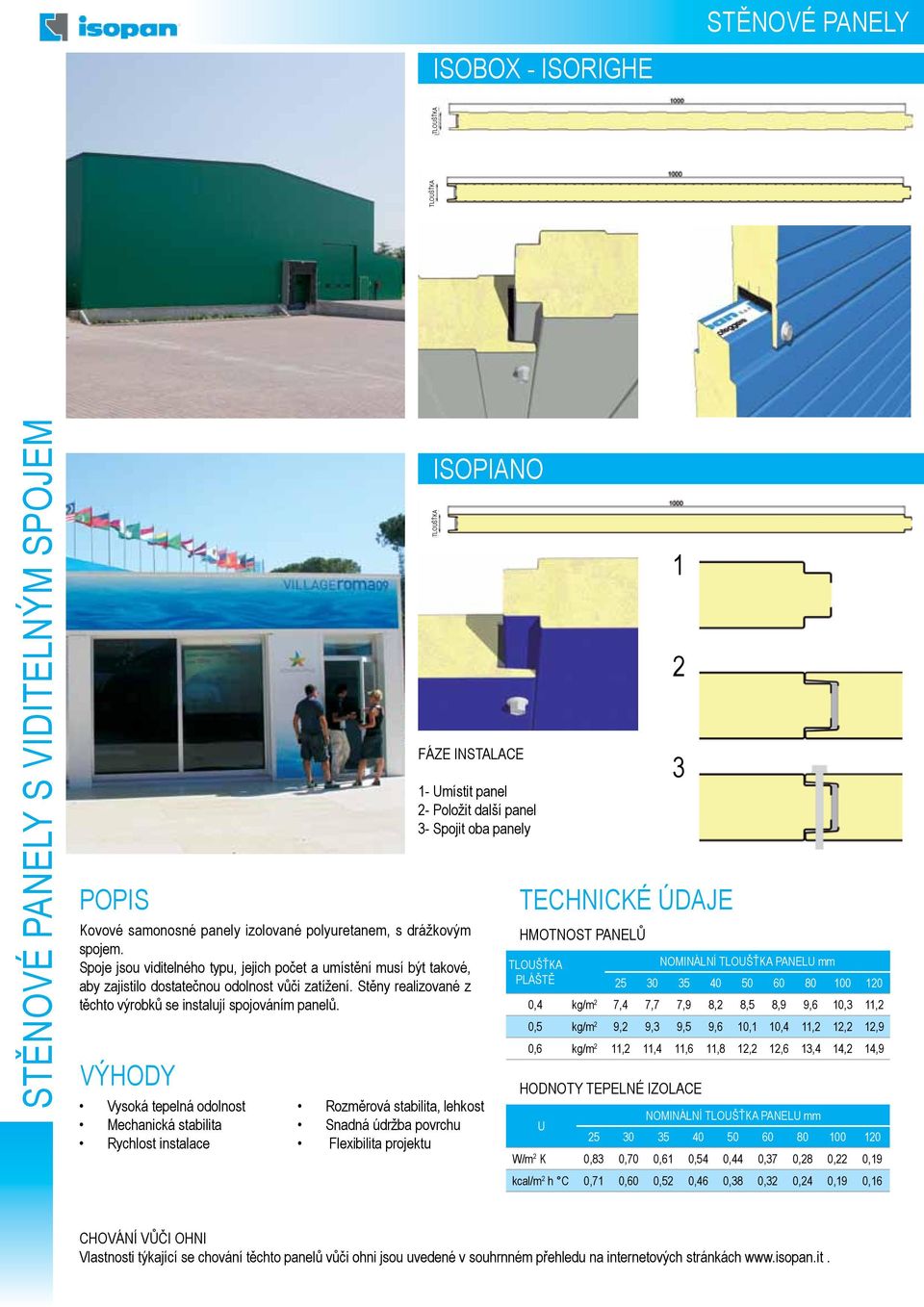

2 STĚNOVÉ PANELY ISOBOX - ISORIGHE STĚNOVÉ PANELY S VIDITELNÝM SPOJEM Kovové samonosné panely izolované polyuretanem, s drážkovým spojem. Spoje jsou viditelného typu, jejich počet a umístění musí být takové, aby zajistilo dostatečnou odolnost vůči zatížení. Stěny realizované z těchto výrobků se instalují spojováním panelů. Vysoká tepelná odolnost Mechanická stabilita Rychlost instalace Rozměrová stabilita, lehkost Snadná údržba povrchu Flexibilita projektu ISOPIANO FÁZE INSTALACE 1- místit panel 2- Položit další panel 3- Spojit oba panely HMOTNOST PANELŮ TLOŠŤKA PLÁŠTĚ ,4 kg/m 2 7,4 7,7 7,9 8,2 8,5 8,9 9,6 10,3 11,2 0,5 kg/m 2 9,2 9,3 9,5 9,6 10,1 10,4 11,2 12,2 12,9 0,6 kg/m 2 11,2 11,4 11,6 11,8 12,2 12,6 13,4 14,2 14,9 HODNOTY TEPELNÉ IZOLACE W/m 2 K 0,83 0,70 0,61 0,54 0,44 0,37 0,28 0,22 0,19 kcal/m 2 h C 0,71 0,60 0,52 0,46 0,38 0,32 0,24 0,19 0,16 CHOVÁNÍ VŮČI OHNI Vlastnosti týkající se chování těchto panelů vůči ohni jsou uvedené v souhrnném přehledu na internetových stránkách

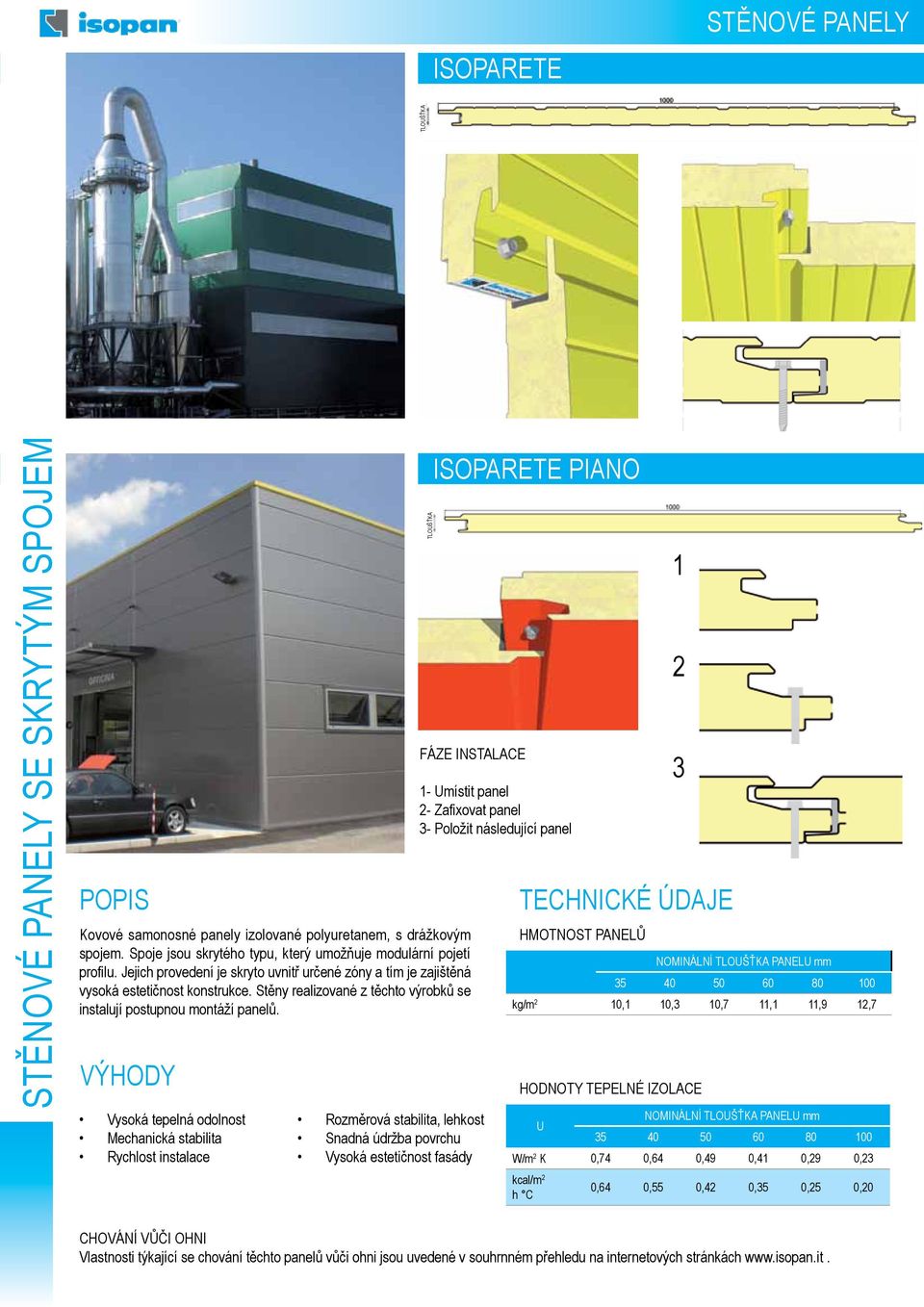

3 ISOPARETE STĚNOVÉ PANELY STĚNOVÉ PANELY SE SKRYTÝM SPOJEM Kovové samonosné panely izolované polyuretanem, s drážkovým spojem. Spoje jsou skrytého typu, který umožňuje modulární pojetí profilu. Jejich provedení je skryto uvnitř určené zóny a tím je zajištěná vysoká estetičnost konstrukce. Stěny realizované z těchto výrobků se instalují postupnou montáží panelů. Vysoká tepelná odolnost Mechanická stabilita Rychlost instalace Rozměrová stabilita, lehkost Snadná údržba povrchu Vysoká estetičnost fasády ISOPARETE PIANO FÁZE INSTALACE 1- místit panel 2- Zafixovat panel 3- Položit následující panel HMOTNOST PANELŮ HODNOTY TEPELNÉ IZOLACE kg/m 2 10,1 10,3 10,7 11,1 11,9 12, W/m 2 K 0,74 0,64 0,49 0,41 0,29 0,23 kcal/m 2 h C 0,64 0,55 0,42 0,35 0,25 0,20 CHOVÁNÍ VŮČI OHNI Vlastnosti týkající se chování těchto panelů vůči ohni jsou uvedené v souhrnném přehledu na internetových stránkách

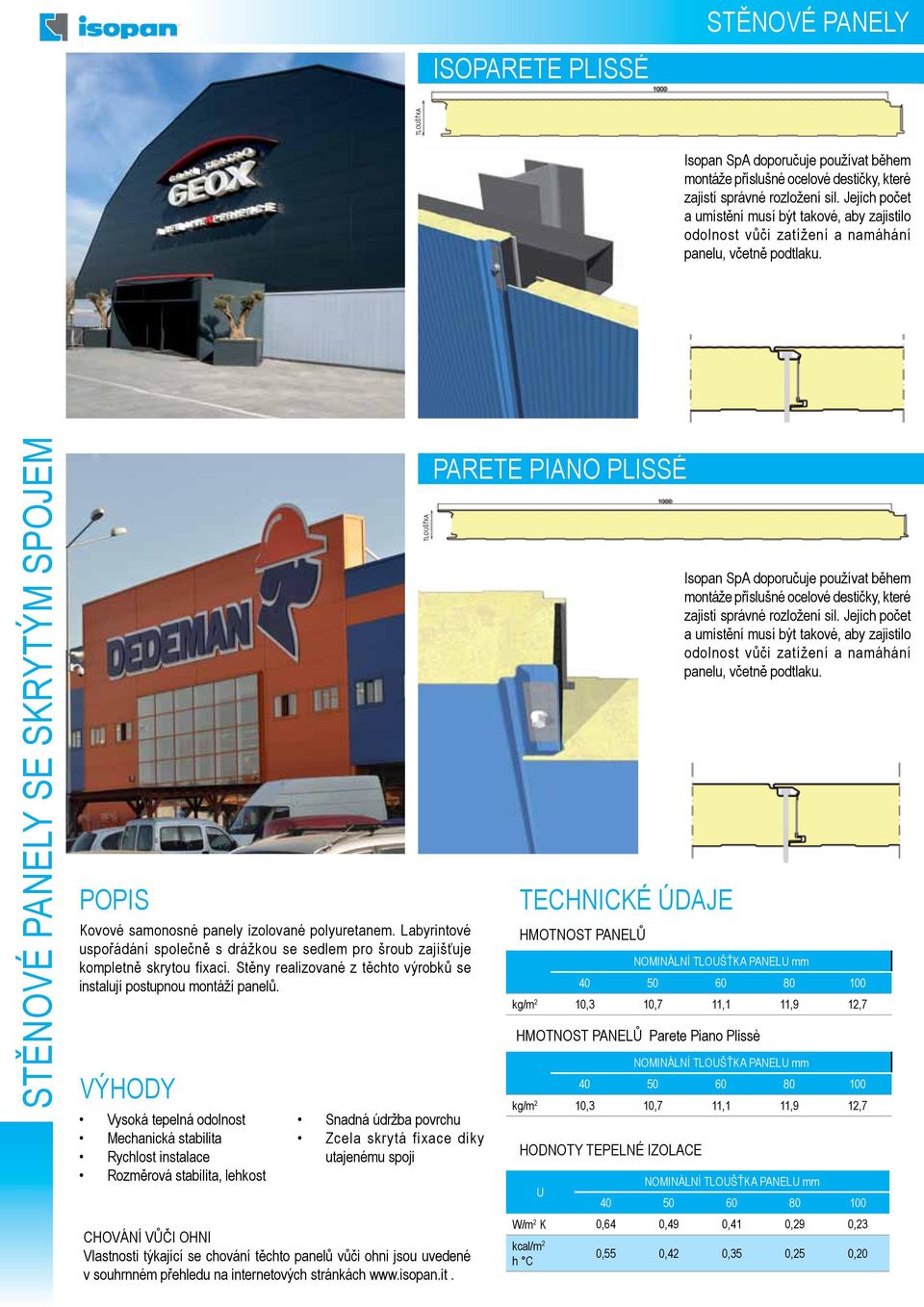

4 STĚNOVÉ PANELY ISOPARETE PLISSÉ Isopan SpA doporučuje používat během montáže příslušné ocelové destičky, které zajistí správné rozložení sil. Jejich počet a umístění musí být takové, aby zajistilo odolnost vůči zatížení a namáhání panelu, včetně podtlaku. STĚNOVÉ PANELY SE SKRYTÝM SPOJEM Kovové samonosné panely izolované polyuretanem. Labyrintové uspořádání společně s drážkou se sedlem pro šroub zajišťuje kompletně skrytou fixaci. Stěny realizované z těchto výrobků se instalují postupnou montáží panelů. Vysoká tepelná odolnost Mechanická stabilita Rychlost instalace Rozměrová stabilita, lehkost Snadná údržba povrchu Zcela skrytá fixace díky utajenému spoji CHOVÁNÍ VŮČI OHNI Vlastnosti týkající se chování těchto panelů vůči ohni jsou uvedené v souhrnném přehledu na internetových stránkách PARETE PIANO PLISSÉ HMOTNOST PANELŮ HODNOTY TEPELNÉ IZOLACE W/m 2 K 0,64 0,49 0,41 0,29 0,23 kcal/m 2 h C Isopan SpA doporučuje používat během montáže příslušné ocelové destičky, které zajistí správné rozložení sil. Jejich počet a umístění musí být takové, aby zajistilo odolnost vůči zatížení a namáhání panelu, včetně podtlaku kg/m 2 10,3 10,7 11,1 11,9 12,7 HMOTNOST PANELŮ Parete Piano Plissè kg/m 2 10,3 10,7 11,1 11,9 12,7 0,55 0,42 0,35 0,25 0,20

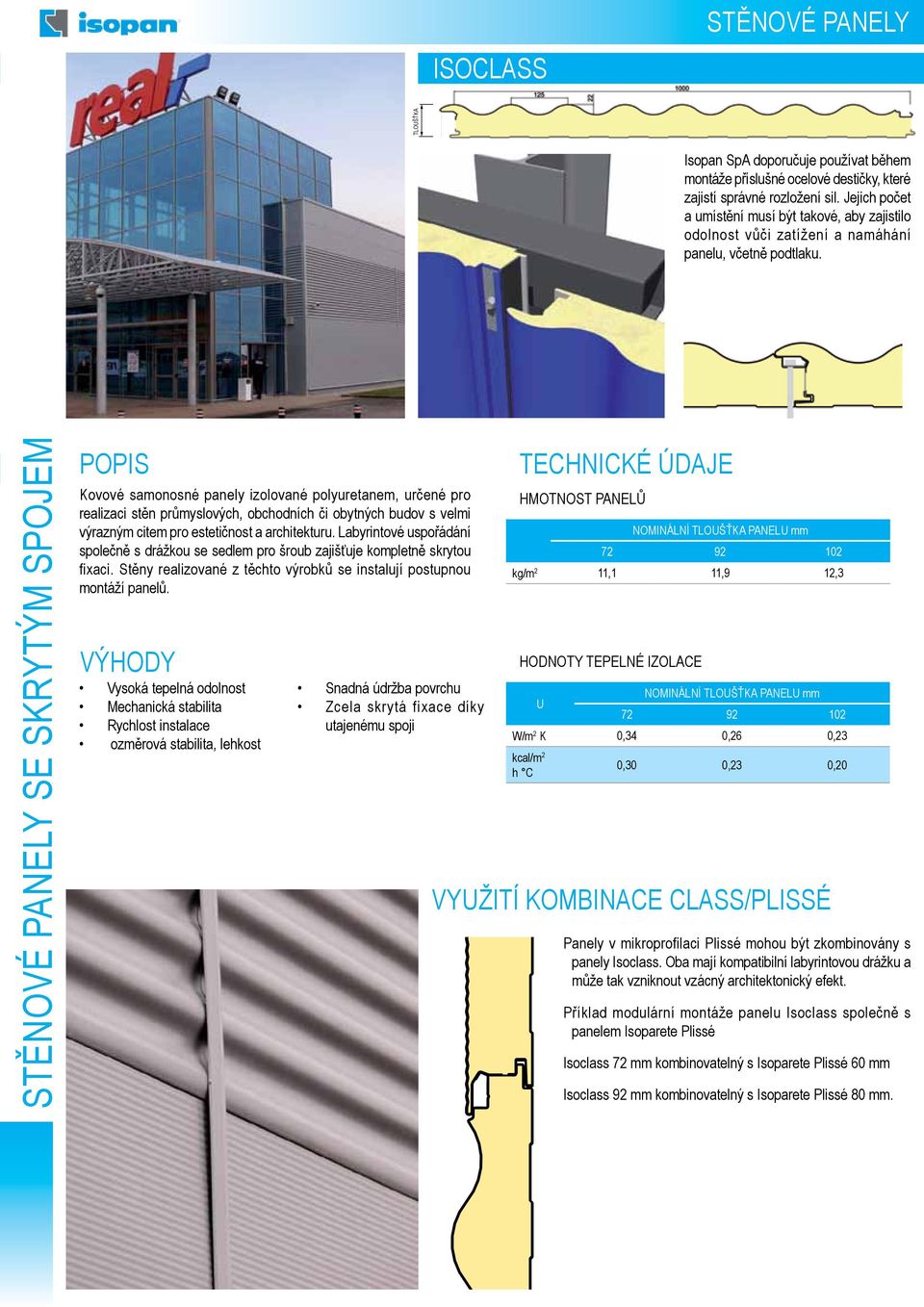

5 ISOCLASS STĚNOVÉ PANELY Isopan SpA doporučuje používat během montáže příslušné ocelové destičky, které zajistí správné rozložení sil. Jejich počet a umístění musí být takové, aby zajistilo odolnost vůči zatížení a namáhání panelu, včetně podtlaku. STĚNOVÉ PANELY SE SKRYTÝM SPOJEM Kovové samonosné panely izolované polyuretanem, určené pro realizaci stěn průmyslových, obchodních či obytných budov s velmi výrazným citem pro estetičnost a architekturu. Labyrintové uspořádání společně s drážkou se sedlem pro šroub zajišťuje kompletně skrytou fixaci. Stěny realizované z těchto výrobků se instalují postupnou montáží panelů. Vysoká tepelná odolnost Mechanická stabilita Rychlost instalace ozměrová stabilita, lehkost Snadná údržba povrchu Zcela skrytá fixace díky utajenému spoji HMOTNOST PANELŮ kg/m 2 11,1 11,9 12,3 HODNOTY TEPELNÉ IZOLACE W/m 2 K 0,34 0,26 0,23 kcal/m 2 h C 0,30 0,23 0,20 VYŽITÍ KOMBINACE CLASS/PLISSÉ Panely v mikroprofilaci Plissé mohou být zkombinovány s panely Isoclass. Oba mají kompatibilní labyrintovou drážku a může tak vzniknout vzácný architektonický efekt. Příklad modulární montáže panelu Isoclass společně s panelem Isoparete Plissé Isoclass 72 mm kombinovatelný s Isoparete Plissé 60 mm Isoclass 92 mm kombinovatelný s Isoparete Plissé 80 mm.

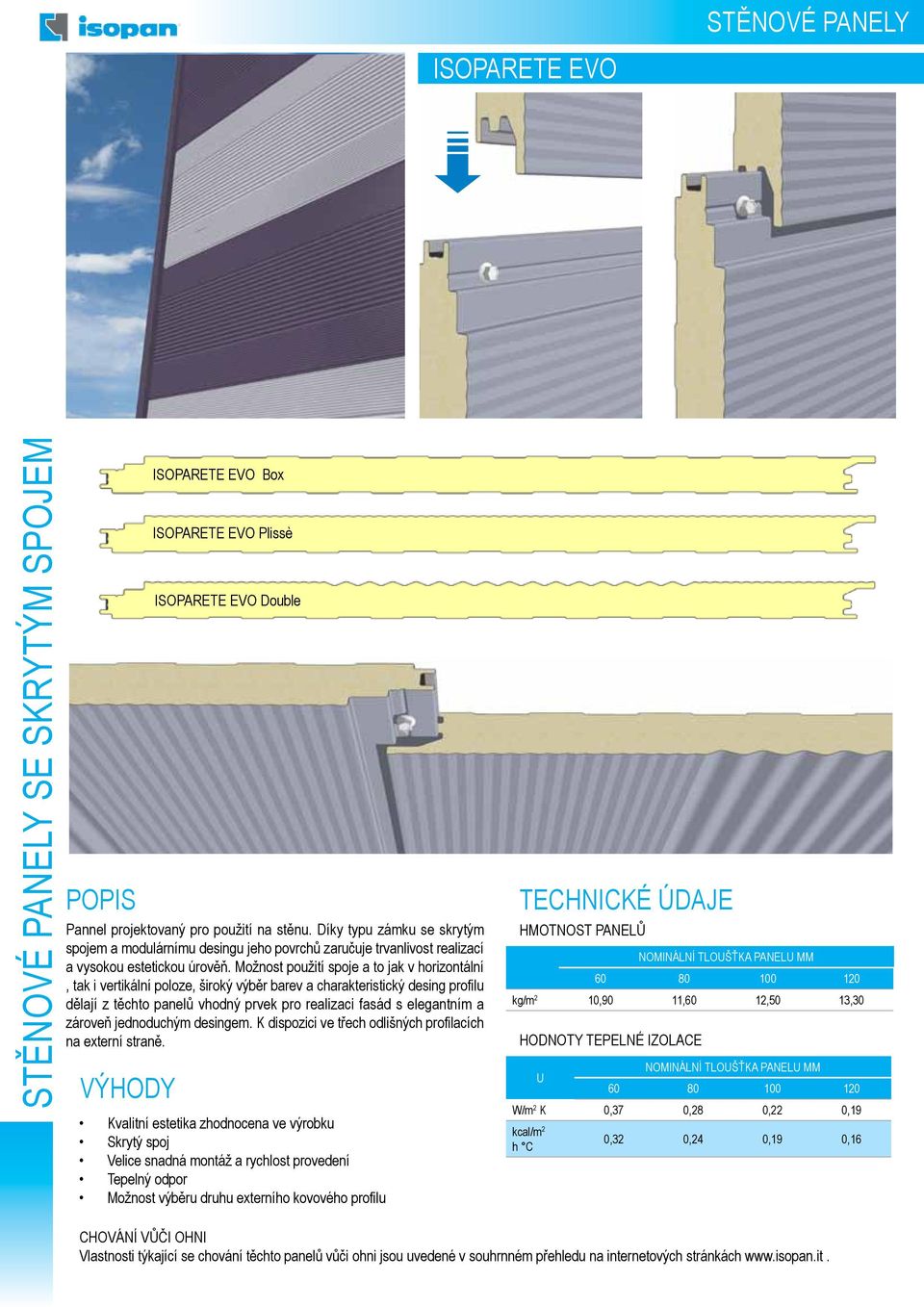

6 STĚNOVÉ PANELY ISOPARETE EVO STĚNOVÉ PANELY SE SKRYTÝM SPOJEM ISOPARETE EVO Box ISOPARETE EVO Plissè ISOPARETE EVO Double Pannel projektovaný pro použití na stěnu. Díky typu zámku se skrytým spojem a modulárnímu desingu jeho povrchů zaručuje trvanlivost realizací a vysokou estetickou úrověň. Možnost použití spoje a to jak v horizontální, tak i vertikální poloze, široký výběr barev a charakteristický desing profilu dělají z těchto panelů vhodný prvek pro realizaci fasád s elegantním a zároveň jednoduchým desingem. K dispozici ve třech odlišných profilacích na externí straně. Kvalitní estetika zhodnocena ve výrobku Skrytý spoj Velice snadná montáž a rychlost provedení Tepelný odpor Možnost výběru druhu externího kovového profilu HMOTNOST PANELŮ NOMINÁLNÍ TLOŠŤKA PANEL MM W/m 2 K 0,37 0,28 0,22 0,19 kcal/m 2 h C NOMINÁLNÍ TLOŠŤKA PANEL MM kg/m 2 10,90 11,60 12,50 13,30 HODNOTY TEPELNÉ IZOLACE 0,32 0,24 0,19 0,16 CHOVÁNÍ VŮČI OHNI Vlastnosti týkající se chování těchto panelů vůči ohni jsou uvedené v souhrnném přehledu na internetových stránkách

7 STĚNOVÉ PANELY ISOFIRE WALL PLISSÉ STĚNOVÉ PANELY S MINERÁLNÍ VLNO Kovové samonosné panely izolované minerální vlnou. V případě požáru zabraňují šíření ohně, a to díky izolační vrstvě z minerální vlny. Spoje jsou průchozího typu (Isofire wall a Isofire wall fono) nebo skryté (Isofire wall plissè). Verze fono nabízí díky vnitřnímu děrovanému plechu vysoké protihlukové vlastnosti. TŘÍDA REAKCE NA OHEŇ (EN ): A2-S1-D0 TŘÍDA POŽÁRNÍ ODOLNOSTI (EN ) EI 60 - ISOFIRE WALL tl. 80 mm EI 90 - ISOFIRE WALL tl. 120 mm EI 120/180 - ISOFIRE WALL tl. 150 mm EW 60 - ISOFIRE WALL PLISSÉ tl. 100 mm Na vyžádání může Isopan vystavit následující atesty týkající se protihlukových vlastností: ZVKOVÁ IZOLACE Rw = 34 db (Wall - Fono, tl. 50) Rw =35 db (Wall - Fono, tl. 80) Rw =35 db (Wall - Fono, tl. 100) ABSORPCE ZVK Koeficient absorpce zvuku αw = 1 HMOTNOST HMOTNOST ISOFIRE WALL - ISOFIRE WALL FONO Vysoká tepelná odolnost Vysoká odolnost proti ohni Vynikající akustická izolace HODNOTY TEPELNÉ IZOLACE Isofire Wall Plissé W/m 2 K 0,86 0,72 0,52 0,41 0,35 0,28 kcal/m 2 C 0,73 0,62 0,44 0,36 0,30 0,24 HODNOTY TEPELNÉ IZOLACE Isofire Wall & Fono NOMINÁLNÍ TLOŠŤKA PANEL MM W/m 2 K 0,75 0,63 0,49 0,39 0,33 0,27 kcal/m 2 C 0,65 0,54 0,42 0,34 0,28 0,

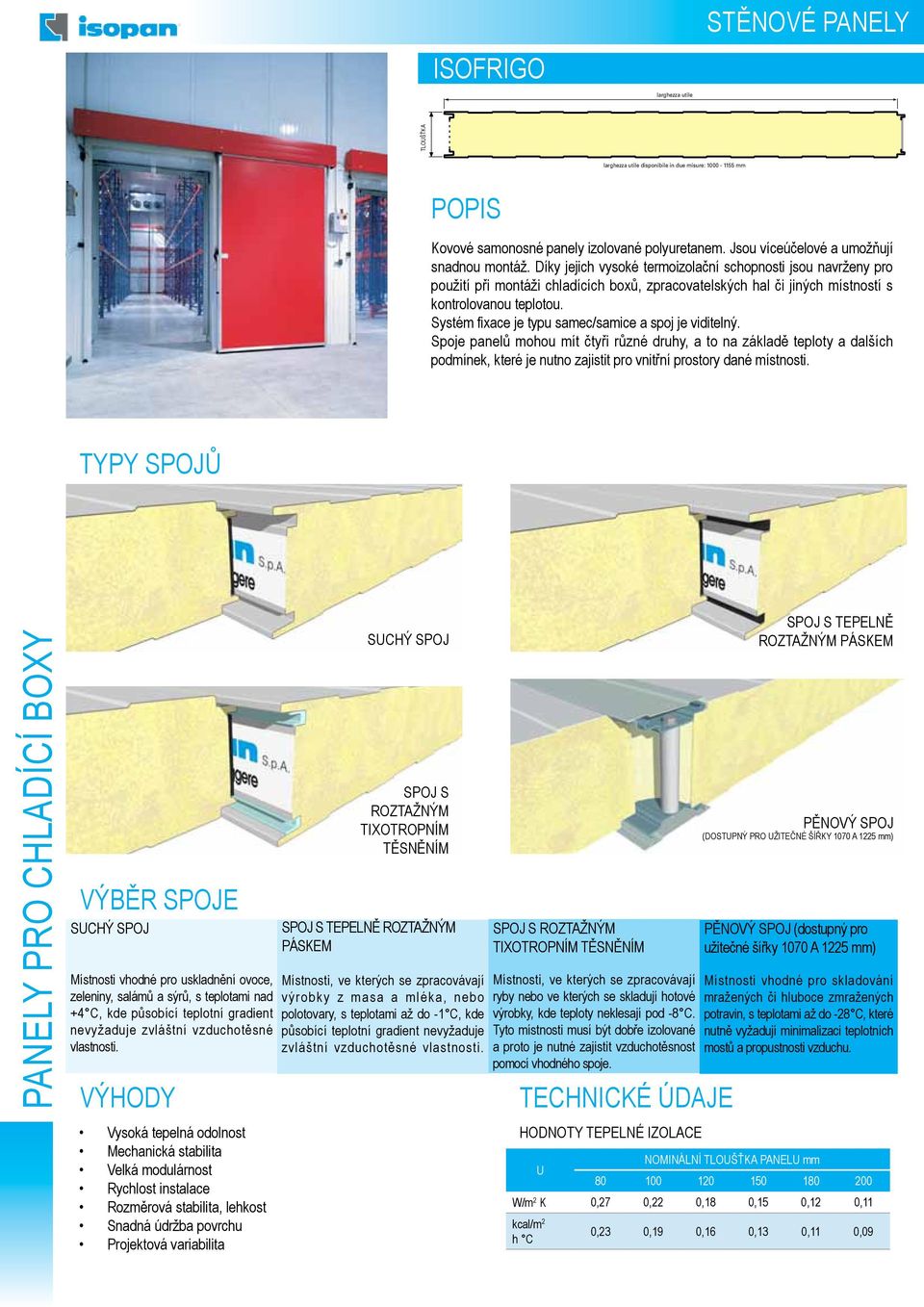

8 STĚNOVÉ PANELY ISOFRIGO larghezza utile larghezza utile disponibile in due misure: mm Kovové samonosné panely izolované polyuretanem. Jsou víceúčelové a umožňují snadnou montáž. Díky jejich vysoké termoizolační schopnosti jsou navrženy pro použití při montáži chladících boxů, zpracovatelských hal či jiných místností s kontrolovanou teplotou. Systém fixace je typu samec/samice a spoj je viditelný. Spoje panelů mohou mít čtyři různé druhy, a to na základě teploty a dalších podmínek, které je nutno zajistit pro vnitřní prostory dané místnosti. TYPY SPOJŮ PANELY PRO CHLADÍCÍ BOXY VÝBĚR SPOJE SCHÝ SPOJ Místnosti vhodné pro uskladnění ovoce, zeleniny, salámů a sýrů, s teplotami nad +4 C, kde působící teplotní gradient nevyžaduje zvláštní vzduchotěsné vlastnosti. SCHÝ SPOJ SPOJ S ROZTAŽNÝM TIXOTROPNÍM TĚSNĚNÍM SPOJ S TEPELNĚ ROZTAŽNÝM PÁSKEM Místnosti, ve kterých se zpracovávají výrobky z masa a mléka, nebo polotovary, s teplotami až do -1 C, kde působící teplotní gradient nevyžaduje zvláštní vzduchotěsné vlastnosti. SPOJ S ROZTAŽNÝM TIXOTROPNÍM TĚSNĚNÍM Místnosti, ve kterých se zpracovávají ryby nebo ve kterých se skladují hotové výrobky, kde teploty neklesají pod -8 C. Tyto místnosti musí být dobře izolované a proto je nutné zajistit vzduchotěsnost pomocí vhodného spoje. SPOJ S TEPELNĚ ROZTAŽNÝM PÁSKEM PĚNOVÝ SPOJ (DOSTPNÝ PRO ŽITEČNÉ ŠÍŘKY 1070 A 1225 mm) PĚNOVÝ SPOJ (dostupný pro užitečné šířky 1070 A 1225 mm) Místnosti vhodné pro skladování mražených či hluboce zmražených potravin, s teplotami až do -28 C, které nutně vyžadují minimalizaci teplotních mostů a propustnosti vzduchu. Vysoká tepelná odolnost Mechanická stabilita Velká modulárnost Rychlost instalace Rozměrová stabilita, lehkost Snadná údržba povrchu Projektová variabilita HODNOTY TEPELNÉ IZOLACE W/m 2 K 0,27 0,22 0,18 0,15 0,12 0,11 kcal/m 2 h C 0,23 0,19 0,16 0,13 0,11 0,09

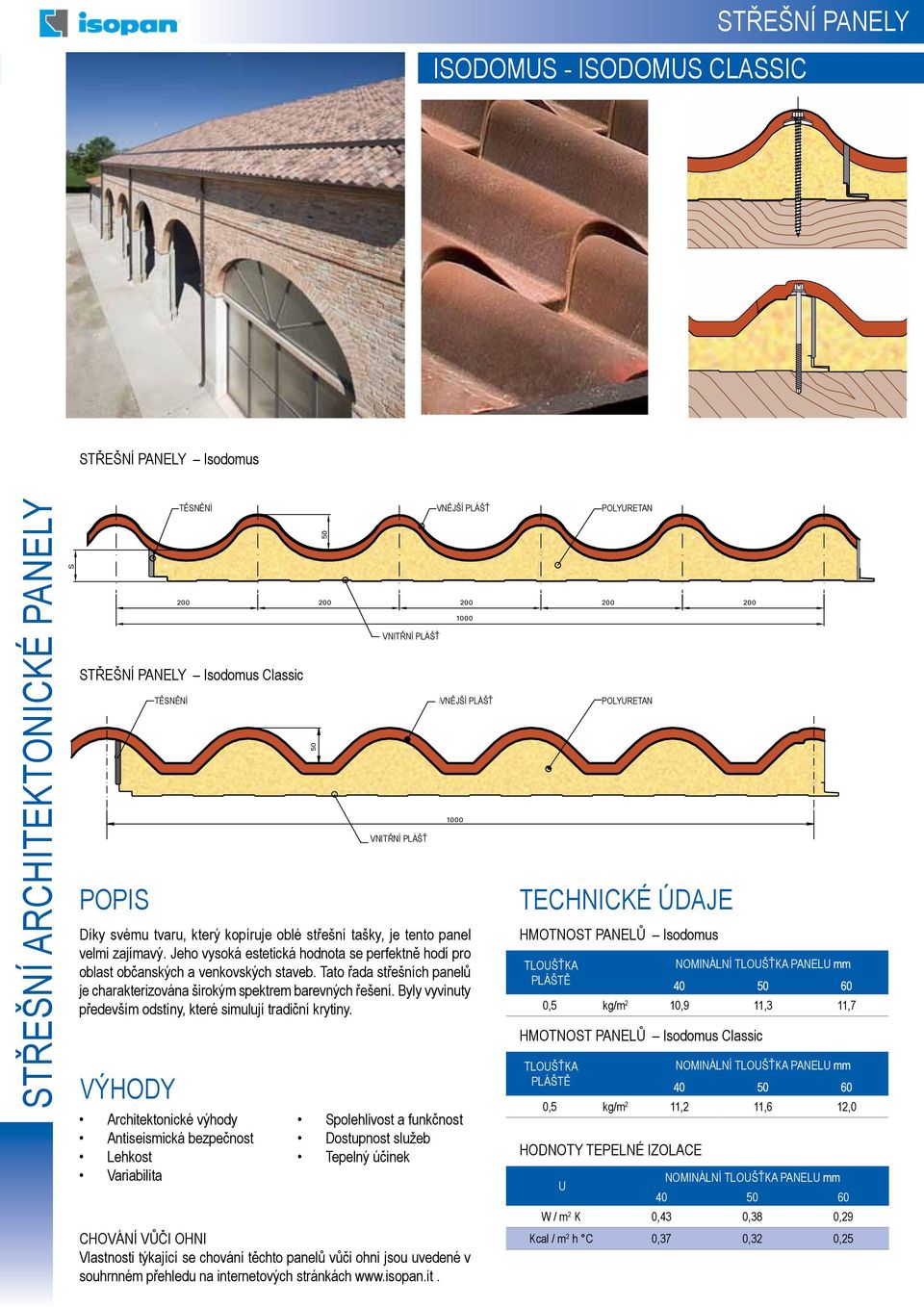

9 STŘEŠNÍ PANELY ISODOMS - ISODOMS CLASSIC STŘEŠNÍ PANELY Isodomus STŘEŠNÍ ARCHITEKTONICKÉ PANELY S TĚSNĚNÍ Guarnizione TĚSNĚNÍ Guarnizione STŘEŠNÍ PANELY Isodomus Classic VNITŘNÍ Lamiera Interna PLÁŠŤ VNĚJŠÍ Lamiera PLÁŠŤ esterna Lamiera VNĚJŠÍ PLÁŠŤ esterna VNITŘNÍ Lamiera interna PLÁŠŤ / alluminio centesimale / cartonfeltro Díky svému tvaru, který kopíruje oblé střešní tašky, je tento panel velmi zajímavý. Jeho vysoká estetická hodnota se perfektně hodí pro oblast občanských a venkovských staveb. Tato řada střešních panelů je charakterizována širokým spektrem barevných řešení. Byly vyvinuty především odstíny, které simulují tradiční krytiny. Architektonické výhody Antiseismická bezpečnost Lehkost Variabilita Spolehlivost a funkčnost Dostupnost služeb Tepelný účinek CHOVÁNÍ VŮČI OHNI Vlastnosti týkající se chování těchto panelů vůči ohni jsou uvedené v souhrnném přehledu na internetových stránkách polyuretan Poliuretano polyuretan Poliuretano HMOTNOST PANELŮ Isodomus TLOŠŤKA PLÁŠTĚ HMOTNOST PANELŮ Isodomus Classic ,5 kg/m 2 10,9 11,3 11,7 TLOŠŤKA PLÁŠTĚ ,5 kg/m 2 11,2 11,6 12,0 HODNOTY TEPELNÉ IZOLACE W / m 2 K 0,43 0,38 0,29 Kcal / m 2 h C 0,37 0,32 0,25

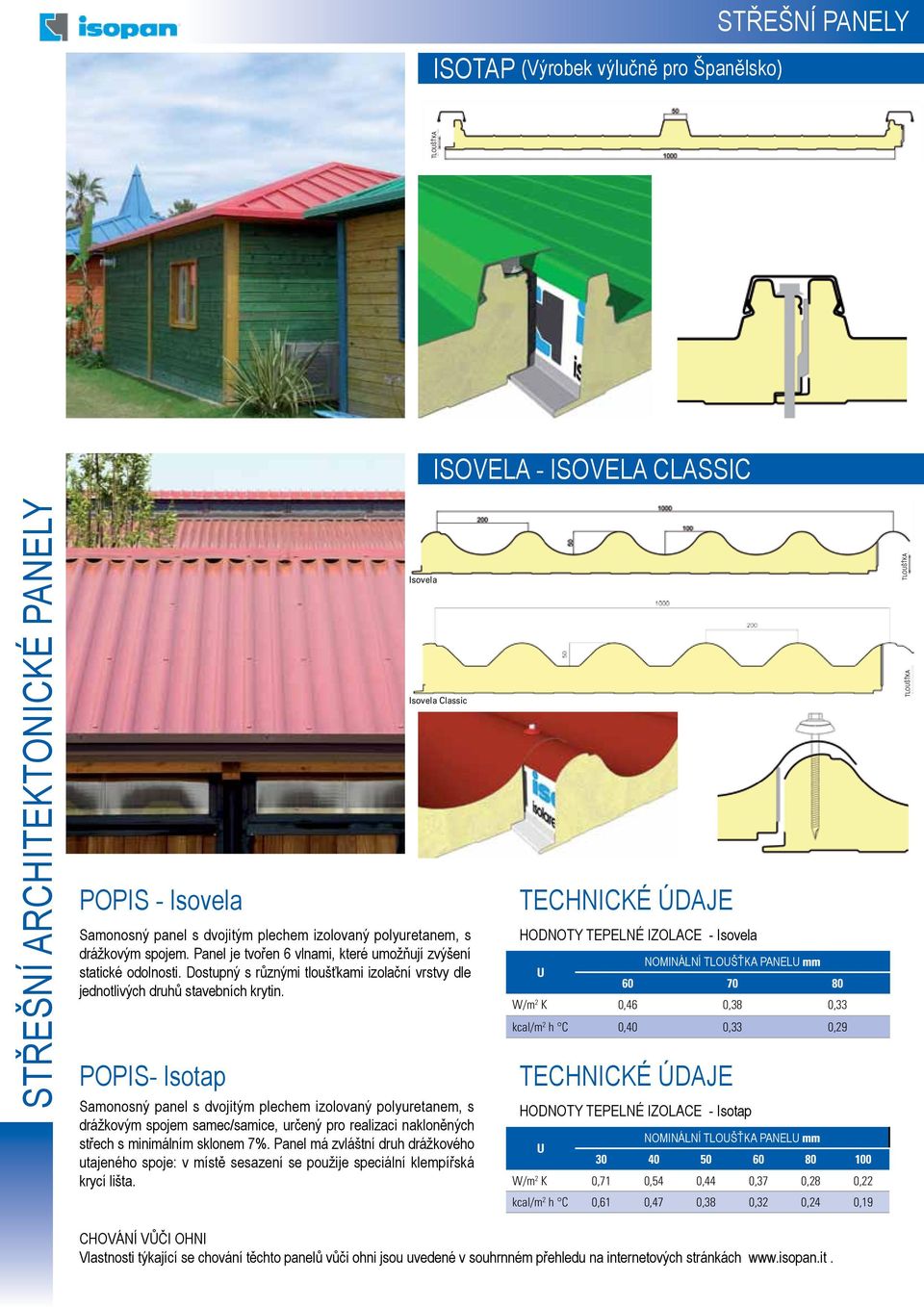

10 STŘEŠNÍ PANELY ISOTAP (Výrobek výlučně pro Španělsko) ISOVELA - ISOVELA CLASSIC STŘEŠNÍ ARCHITEKTONICKÉ PANELY - Isovela - Isotap Isovela Isovela Classic Samonosný panel s dvojitým plechem izolovaný polyuretanem, s drážkovým spojem. Panel je tvořen 6 vlnami, které umožňují zvýšení statické odolnosti. Dostupný s různými mi izolační vrstvy dle jednotlivých druhů stavebních krytin. Samonosný panel s dvojitým plechem izolovaný polyuretanem, s drážkovým spojem samec/samice, určený pro realizaci nakloněných střech s minimálním sklonem 7%. Panel má zvláštní druh drážkového utajeného spoje: v místě sesazení se použije speciální klempířská krycí lišta. HODNOTY TEPELNÉ IZOLACE - Isovela W/m 2 K 0,46 0,38 0,33 kcal/m 2 h C 0,40 0,33 0,29 HODNOTY TEPELNÉ IZOLACE - Isotap W/m 2 K 0,71 0,54 0,44 0,37 0,28 0,22 kcal/m 2 h C 0,61 0,47 0,38 0,32 0,24 0,19 CHOVÁNÍ VŮČI OHNI Vlastnosti týkající se chování těchto panelů vůči ohni jsou uvedené v souhrnném přehledu na internetových stránkách

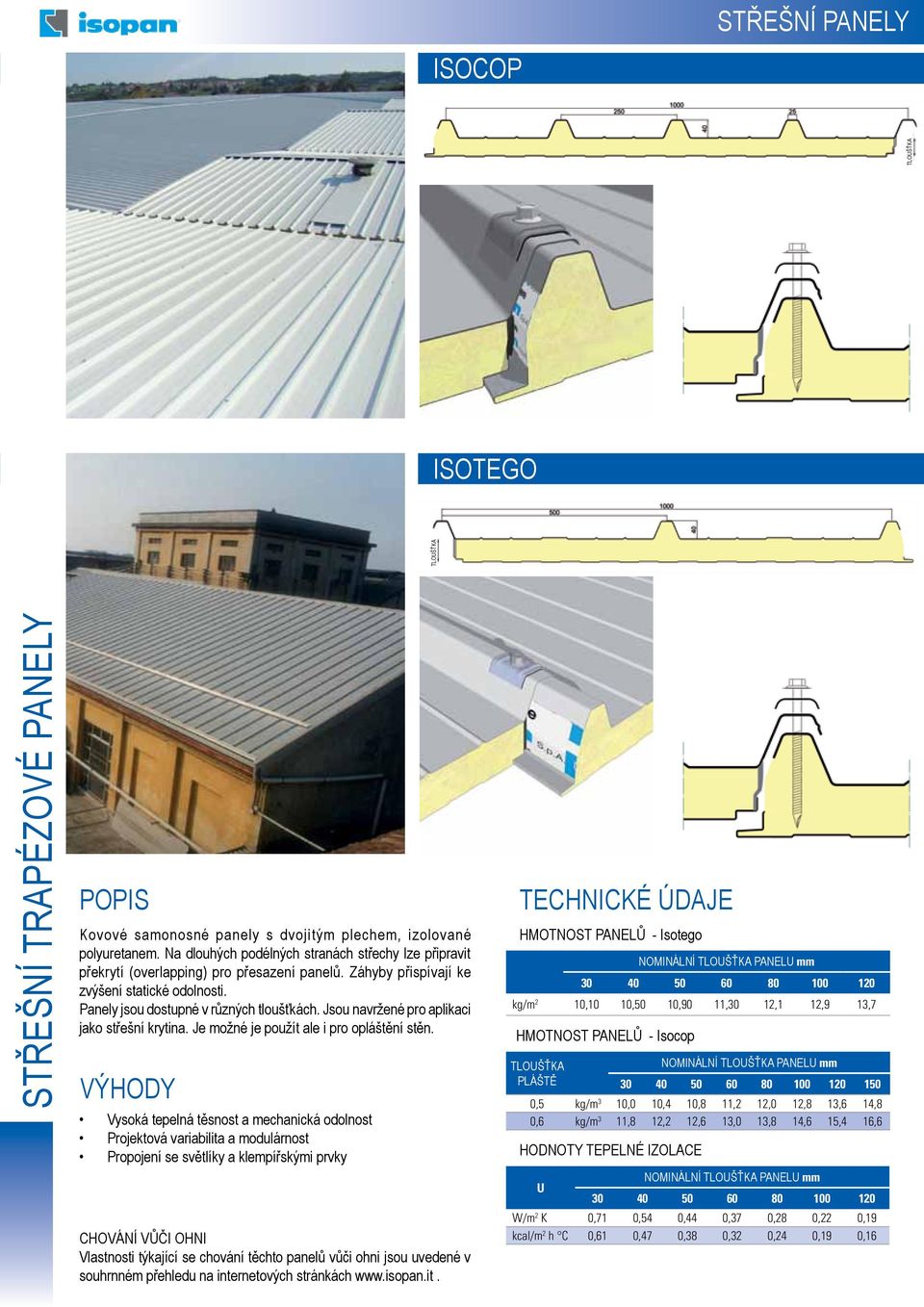

11 STŘEŠNÍ PANELY ISOCOP ISOTEGO STŘEŠNÍ TRAPÉZOVÉ PANELY Kovové samonosné panely s dvojitým plechem, izolované polyuretanem. Na dlouhých podélných stranách střechy lze připravit překrytí (overlapping) pro přesazení panelů. Záhyby přispívají ke zvýšení statické odolnosti. Panely jsou dostupné v různých tloušťkách. Jsou navržené pro aplikaci jako střešní krytina. Je možné je použít ale i pro opláštění stěn. Vysoká tepelná těsnost a mechanická odolnost Projektová variabilita a modulárnost Propojení se světlíky a klempířskými prvky CHOVÁNÍ VŮČI OHNI Vlastnosti týkající se chování těchto panelů vůči ohni jsou uvedené v souhrnném přehledu na internetových stránkách HMOTNOST PANELŮ - Isotego HMOTNOST PANELŮ - Isocop HODNOTY TEPELNÉ IZOLACE kg/m 2 10,10 10,50 10,90 11,30 12,1 12,9 13,7 TLOŠŤKA PLÁŠTĚ ,5 kg/m 3 10,0 10,4 10,8 11,2 12,0 12,8 13,6 14,8 0,6 kg/m 3 11,8 12,2 12,6 13,0 13,8 14,6 15,4 16, W/m 2 K 0,71 0,54 0,44 0,37 0,28 0,22 0,19 kcal/m 2 h C 0,61 0,47 0,38 0,32 0,24 0,19 0,16

12 STŘEŠNÍ PANELY ISOFIRE ROOF STŘEŠNÍ PANELY S MINERÁLNÍ VLNO Kovové samonosné panely s dvojitým plechem, izolované minerální vlnou. V případě požáru zabraňují šíření ohně, a to díky izolační vrstvě z minerální vlny. 5 záhybů maximalizuje statickou odolnost a velká nabídka tlouštěk zajišťuje širokou škálu možností použití. Verze fono nabízí díky vnitřnímu děrovanému plechu vysoké protihlukové vlastnosti. TŘÍDA REAKCE NA OHEŇ (EN ): A2-S1-D0 TŘÍDA POŽÁRNÍ ODOLNOSTI (EN ) REI 60 - ISOFIRE ROOF tl. 80 mm REI ISOFIRE ROOF tl. 100 mm REI 60 - ISOFIRE ROOF-FONO tl. 80 mm Na vyžádání může Isopan vystavit následující atesty týkající se protihlukových vlastností: ZVKOVÁ IZOLACE Rw = 30 db (Roof - Fono, tl.. 50) Rw =35 db (Roof - Fono, tl. 80) Rw =34 db (Roof - Fono, tl. 100) ISOFIRE ROOF - FONO Vysoká tepelná izolace Vysoká odolnost proti ohni Vynikající akustická izolace HODNOTY TEPELNÉ IZOLACE W/m 2 K 0,78 0,66 0,50 0,41 0,34 0,28 kcal/m 2 h C 0,67 0,57 0,43 0,35 0,29 0,24 ABSORPCE ZVK Koeficient absorpce zvuku α w = 1

13 STŘEŠNÍ PANELY ISODECK ISODECK BIT PANELY PRO ROVNÉ STŘECHY Panely s jedním plechem, izolované polyuretanem. V případě panelu Isodeck je vrchní nosná část tvořena asfaltovou lepenkou a v případě panelu Isodeck Bit bituminózním povlakem. Jedná se o produkty, které byly navrženy přímo pro realizace rovných střech či střech s mírným sklonem. Podpěrný trapézový plech uvnitř zaručuje náležitou mechanickou odolnost a pevnost. Praktické řešení pro rovné střechy Projektová variabilita a modulárnost Vysoká izolační schopnost Kombinovatelnost s odpovídajícími krytinami (Isodeck Bit) HODNOTY TEPELNÉ IZOLACE - Isodeck W/m 2 K 0,71 0,54 0,44 0,37 0,28 0,22 kcal/m 2 h C 0,61 0,47 0,38 0,32 0,24 0,20 HODNOTY TEPELNÉ IZOLACE - Isodeck Bit W/m 2 K 0,76 0,57 0,45 0,38 0,28 0,22 kcal/ m 2 h C 0,61 0,47 0,38 0,32 0,24 0,20 CHOVÁNÍ VŮČI OHNI Vlastnosti týkající se chování těchto panelů vůči ohni jsou uvedené v souhrnném přehledu na internetových stránkách

14 ISODECK SYNTH STŘEŠNÍ PANELY ISODECK PVSteel PANELY PRO ROVNÉ STŘECHY Panely pro rovné střechy se spodní částí tvořenou trapézovým plechem. Vrchní plášť panelu Isodeck Synth nese speciální membránu z PVC s vysokou rozměrovou stabilitou. Isodeck PVSteel je panel se dvěma plechy, jehož vrchní plášť je tvořen rovným plechem potaženým tenkou vrstvou PVC. Isodeck PVSteel může být izolován polyuretanovou pěnou či minerální vlnou. Praktické řešení pro rovné střechy Projektová variabilita a modulárnost Vysoká izolační schopnost Vysoká odolnost proti V záření Vysoká mechanická odolnost a stabilita (Isodeck PVSteel) CHOVÁNÍ VŮČI OHNI Vlastnosti týkající se chování těchto panelů vůči ohni jsou uvedené v souhrnném přehledu na internetových stránkách HODNOTY TEPELNÉ IZOLACE - Isodeck Synth W/m 2 K 0,73 0,55 0,44 0,37 0,28 0,22 kcal/ m 2 h C 0,61 0,47 0,38 0,32 0,24 0,20 HODNOTY TEPELNÉ IZOLACE - Isodeck PVSteel PR W/m 2 K 0,71 0,54 0,44 0,37 0,28 0,22 0,19 kcal/m 2 h C 0,61 0,47 0,38 0,32 0,24 0,19 0,16 M.W ,78 0,50 0,41 0,34 0,28 0,67 0,43 0,35 0,29 0,24

15 STŘEŠNÍ PANELY ISORAY ISORAY Rozteč Obloukový panel Železobetonový prefabrikovaný nosník R=3300/6000 Světlost Schéma použití panelu Isoray na shedové střeše STŘEŠNÍ OBLOKOVÉ PANELY rozvin vnitřní vzdálenost výška prohnutí ISORAY 3.3 (rozměry v cm) Vnitřní vzdálenost Rozvin Výška prohnutí Vnitřní vzdálenost ISORAY 6 (rozměry v cm) Rozvin Schéma fixace pomocí šroubu s kloboukem na vrchu záhybu, nebo výhradně pomocí šroubu a těsnění mezi záhyby. Střešní termoizolační panel, předem ohnutý, s poloměrem ohybu 3.30 m nebo 6 m. Navržený tak, aby umožňoval realizace rovných prefabrikovaných střech z předpjatého železobetonu a zaručil jim nepropustnost a tepelnou izolaci. 5 záhybů panelu propůjčuje vysokou robustnost s vynikající nosností. Výška prohnutí HODNOTY TEPELNÉ IZOLACE - HMOTNOST PANELŮ panelu mm KOEFICIENT TEPELNÉHO PŘENOS - K HMOTNOST PANEL (kg/m2) S OCELOVÝM PLECHEM 0,50 mm Kcal/m 2 h C Watt/m 2 K 40 0,38 0,45 10, ,32 0,38 10, ,27 0,32 11, ,22 0,25 11, ,18 0,20 12,65 CHOVÁNÍ VŮČI OHNI Vlastnosti týkající se chování těchto panelů vůči ohni jsou uvedené v souhrnném přehledu na internetových stránkách

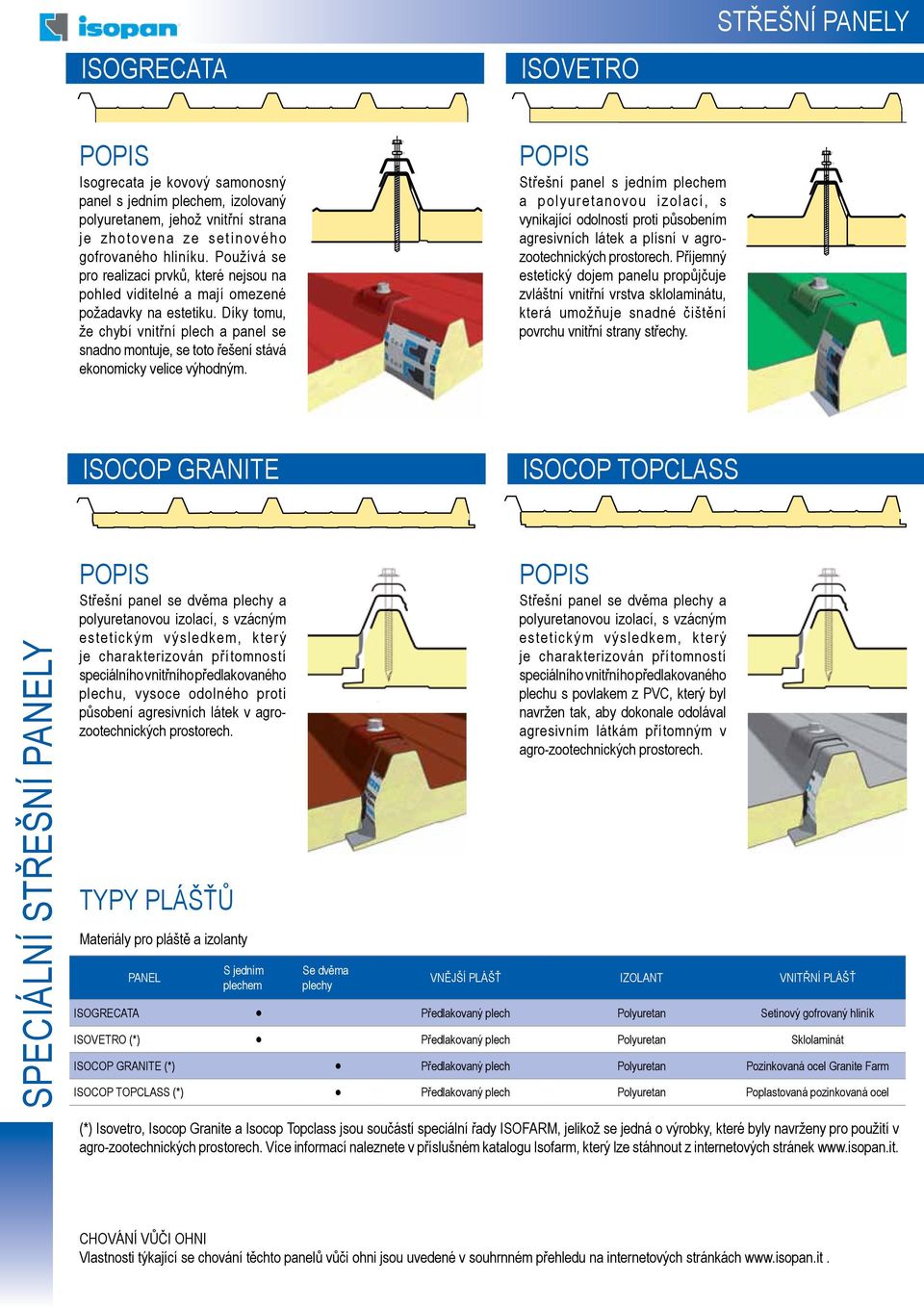

16 ISOGRECATA ISOVETRO STŘEŠNÍ PANELY Isogrecata je kovový samonosný panel s jedním plechem, izolovaný polyuretanem, jehož vnitřní strana je zhotovena ze setinového gofrovaného hliníku. Používá se pro realizaci prvků, které nejsou na pohled viditelné a mají omezené požadavky na estetiku. Díky tomu, že chybí vnitřní plech a panel se snadno montuje, se toto řešení stává ekonomicky velice výhodným. Střešní panel s jedním plechem a polyuretanovou izolací, s vynikající odolností proti působením agresivních látek a plísní v agrozootechnických prostorech. Příjemný estetický dojem panelu propůjčuje zvláštní vnitřní vrstva sklolaminátu, která umožňuje snadné čištění povrchu vnitřní strany střechy. ISOCOP GRANITE ISOCOP TOPCLASS Speciální střešní panely Střešní panel se dvěma plechy a polyuretanovou izolací, s vzácným estetickým výsledkem, který je charakterizován přítomností speciálního vnitřního předlakovaného plechu, vysoce odolného proti působení agresivních látek v agrozootechnických prostorech. TYPY PLÁŠŤŮ Materiály pro pláště a izolanty PANEL S jedním plechem Se dvěma plechy Střešní panel se dvěma plechy a polyuretanovou izolací, s vzácným estetickým výsledkem, který je charakterizován přítomností speciálního vnitřního předlakovaného plechu s povlakem z PVC, který byl navržen tak, aby dokonale odolával agresivním látkám přítomným v agro-zootechnických prostorech. VNĚJŠÍ PLÁŠŤ IZOLANT VNITŘNÍ PLÁŠŤ ISOGRECATA Předlakovaný plech Polyuretan Setinový gofrovaný hliník ISOVETRO (*) Předlakovaný plech Polyuretan Sklolaminát ISOCOP GRANITE (*) Předlakovaný plech Polyuretan Pozinkovaná ocel Granite Farm ISOCOP TOPCLASS (*) Předlakovaný plech Polyuretan Poplastovaná pozinkovaná ocel (*) Isovetro, Isocop Granite a Isocop Topclass jsou součástí speciální řady ISOFARM, jelikož se jedná o výrobky, které byly navrženy pro použití v agro-zootechnických prostorech. Více informací naleznete v příslušném katalogu Isofarm, který lze stáhnout z internetových stránek CHOVÁNÍ VŮČI OHNI Vlastnosti týkající se chování těchto panelů vůči ohni jsou uvedené v souhrnném přehledu na internetových stránkách

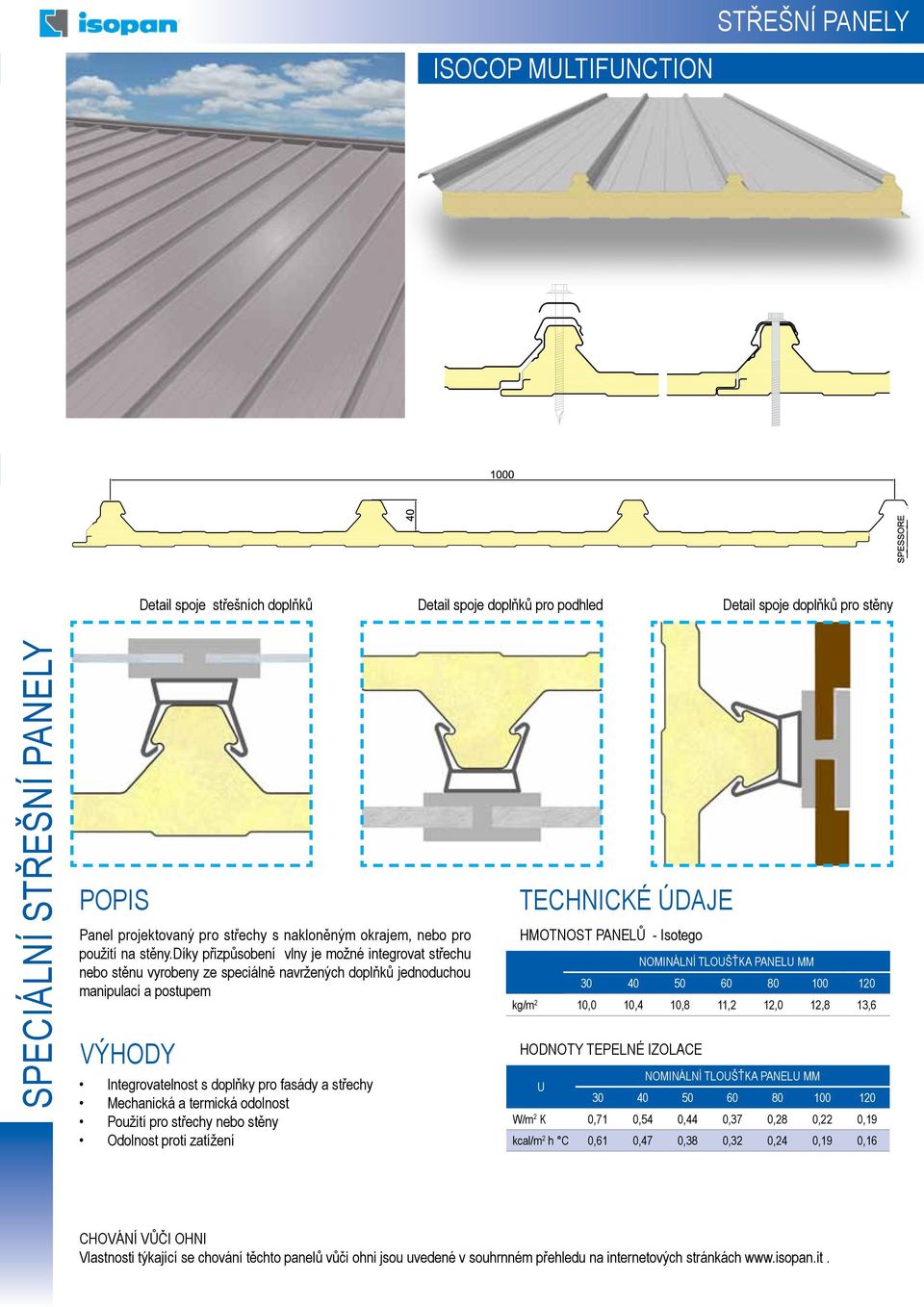

17 PANNELLI DA COPERTRA STŘEŠNÍ - Dachpaneele PANELY ISOCOP MLTIFNCTION Detail spoje střešních doplňků Detail spoje doplňků pro podhled Detail spoje doplňků pro stěny Speciální střešní panely Panel projektovaný pro střechy s nakloněným okrajem, nebo pro použití na stěny.díky přizpůsobení vlny je možné integrovat střechu nebo stěnu vyrobeny ze speciálně navržených doplňků jednoduchou manipulací a postupem Integrovatelnost s doplňky pro fasády a střechy Mechanická a termická odolnost Použití pro střechy nebo stěny Odolnost proti zatížení HMOTNOST PANELŮ - Isotego NOMINÁLNÍ TLOŠŤKA PANEL MM kg/m 2 10,0 10,4 10,8 11,2 12,0 12,8 13,6 HODNOTY TEPELNÉ IZOLACE NOMINÁLNÍ TLOŠŤKA PANEL MM W/m 2 K 0,71 0,54 0,44 0,37 0,28 0,22 0,19 kcal/m 2 h C 0,61 0,47 0,38 0,32 0,24 0,19 0,16 CHOVÁNÍ VŮČI OHNI Vlastnosti týkající se chování těchto panelů vůči ohni jsou uvedené v souhrnném přehledu na internetových stránkách

18 Trapézové plechy LG 50 Profilovaný plech vymodelovaný do tvaru střešní tašky představuje v estetickém smyslu ten nejvyvinutější výrobek mezi plechovými krytinami určenými především pro obytné občanské stavby. Architektonické pojetí ve formě střešní tašky zaručuje funkční pokrytí a k mnohým estetickým přednostem připojuje také výhodné vlastnosti, jako jsou lehkost, extrémně snadná montáž a nepropustnost. Lamiera profilata LG 20 - LG 28 Systémy Venti a Ventotto jsou obzvláště snadné na manipulaci a instalaci, jsou tvořeny rovnými i ohnutými deskami; v hliníkové variantě je lze ohnout na místě dle potřeby, a to v závislosti na tloušťce. Venti 13 - STANDARD Trapézové plechy 23,6 21, ,1 Venti 16 - Nestandard 23,6 21, ,1 Ventotto 9 - STANDARD žitečná šířka Celkový rozměr Celkový rozměr 900 mm 1012 mm 980 mm Celkový rozměr žitečná šířka 34, , mm 1125 mm STRANA A STRANA B STRANA A STRANA A STRANA B 27,1 STRANA B Ventotto 11 - Nestandard žitečná šířka Celkový rozměr 896 mm 1235 mm 34, ,11 STRANA A 27,1 žitečná šířka 1120 mm STRANA B

19 Trapézové plechy LG 38/ Systém LG 38 je velmi snadný na manipulaci a instalaci, je tvořen rovnými i ohnutými deskami; v hliníkové variantě jej lze ohnout na místě dle potřeby, a to v závislosti na tloušťce STRANA A STRANA B LG 40 - LG 40R Systém LG 40, je velmi snadný na manipulaci a instalaci, je tvořen rovnými i ohnutými deskami;v hliníkové variantě jej lze ohnout na místě dle potřeby, a to v závislosti na tloušťce. LG Trapézové plechy 40 STRANA A LG 55/ STRANA B STRANA B 250 STRANA B LG 55/600 LG 55/750 STRANA A STRANA B

20 ISOCAPPOTTO speciální produkty Pannello parete ISOPAN Primer ISOPAN Intonaco ISOPAN Finitura ISOPAN Systém ISOCAPPOTTO může být definován jaky druh umělé stěny, který se liší od klasického systému stěn použitím sendvičového panelu s dvojím kovovým obložením, které může být pokryto za pomoci různých materiálů. Tímto způsobem je možné zakrýt přítomnost sendvičového panelu a imitovat tak klasickou omítnutou stěnu. ISOCAPPOTTO je systém, který lze aplikovat na jakýkoli typ intervence a to od realizací nových konstrukcí pro výrobu nebo průmysl ( kancelářské budovy,závodů,dílen,skladů) stejně jako pro obytné domy jako jsou vilky nebo byty. Tento systém je krom toho platné řešení v případě rekonstrukcí nebo asanací již stojících budov speciální produkty PRIMER ISOPAN - Primer dosažený mísením syntetických pryskyřicí,speciálních bitumů a křemenných plniv. Vytvořená hmota po vyschnutí je charakterizována vynikající elastičností,přilnutím k povrchu a nepropustností. INTONACO ISOPAN - Omítka vytvořena na bázi vápna,cementu.vybrane materiáli a přísady, které dávají vysokou funkčnost a prodyšnost. Použití výrobku správným a jednotným způsobem je předpoklad pro kvalitní realizaci daných cílů. FINITRA ISOPAN- dekorativní obklad připraven pro použití na základě syntetických pryskyřic ve vodní emulzi,barevných oxidů,jemné křemenné kamenivo a vybrané přísady, které zlepšují zpracovatelnost výrobku.dodáním odolných pigmentů na světlo a alkálie zajišťuje stabilitu zabarvení a to i proti povětrnostním vlivům a slunečnímu záření. Obklad je charakterizován krom toho i vysokou elastičností a přilnavostí k povrchu. ISODIAMANT Je střešní panel speciálně navržen pro dokonalou integrovatelnost flexibilních fotovoltaických článků. DIAMANTE - horní podpora opatřená třemi vlnami nabízí adekvátní odolnost statickým zátěžím, je schůdná a projektovaná pro spojení s krystalickými fotovoltaickými lamináty DIAMANTE, lehkými a tenkými fotovoltaickými moduly aplikovanými pomocí lepidla na povrch kovu.

21 speciální produkty ISOPANSAFE Proti pádové systémy ISOPANSAFE byly vyvinuty pro zajištění bezpečnosti dělníků při práci ve výškách ale zároveň umožňuje i plnou volnost pohybu při výkonu. Zařízení je označeno značkou CE dle normy NI EN Krom toho ISOPAN realizoval i dvě produktové řady, které mohou být použity na základě potřeb v komerční,průmyslové a rezidenční výstavbě a to jakékoli dimenze. Oba typy jsou ekonomicky nenáročné a rychlé na instalaci. Liší se v tom, že systém Isopansafe Structural byl vyvinut pro použití u hřebenu zatím co Isopansafe Base je doporučován pokud instalujeme protipádový systém při okraji střechy. Spolupráce uzavřená mezi Isopanem a Ejotem (specialistou na různé typy spojů) umožňuje klientům mít k dispozici kontrolu technika v místě stavby, který následně je schopen poradit nejlepší technické řešení při realizaci speciální produkty ISOPANSAFE STRCTRAL Systém ISOPAN SAFE STRCTRAL je systém připevnění v hřebeni s rovnou bazí aplikovatelný na dřevěné trámy, kov a na beton. Takové vodorovné zařízení může být použito čtyřmi pracovníky a je tvořeno okrajovými sloupy (s max. rozestupem 100m) podporované středními sloupy s maximální vzdáleností do 15m. Pokud je potřeba systém umožňuje i vybočení ze směru (zakřivené sloupy). ISOPANSAFE BASE Systém ISOPAN SAFE BASE je systém připevnění používaný na krajích střechy jehož využití je možné pouze ve spojení s panely ISOCOP nebo ISODOMS: k dispozici jsou tři typy připevnění dle druhu spodní konstrukce,vrchní konstrukce nebo hybrid. Tento systém může být použit současně čtyřmi pracovníky a může být nainstalován jako kit až do 100m s maximální vzdáleností středních sloupů do 15m. ISOPAN SAFE BASE je zcela vodotěsný panel díky těsnění vložených pod hlavičky šroubů a v kalotách a dalších umístěných ještě před umístěním propojky

22 Vybrané katalogy Isopan, které lze stáhnout ve formátu.pdf z webových stránek Všeobecný katalog Katalog Isopansafe Katalog Isopanflat roof Katalog Isopan for energy Sistemas tecnológicos para fachadas Systémes technologiques pour façades Sisteme tehnologice pentru fatade ISOCAPPOTTO Soluzioni di rivestimento per pareti 1 katalogy Isopan Katalog Isofarm Katalog Isofrigo Manuál pro projektanty Řada Isodomus GIDA ALLA SCELTA DEL PREVERNICIATO BONIFICA E MANTENZIONE DEL PREVERNICIATO Scheda Tecnica Katalog Isocappotto Technický manuál Centra služeb Průvodce pro výběr předlakovaných výrobků Manuál pro ošetření a údržbu lakovaných výrobků

23 Některé příklady realizací s použitím výrobků Isopan Rekonstrukce statku v oblasti Pienza Siena Stodola v oblasti San Benedetto Po - Mantova Jízdárna v oblasti Pieve Fissiraga - Lodi Obytná jednotka v oblasti Pegognaga - Mantova CASE HISTORY Divadlo v oblasti Padova Logistické centrum v oblasti Cernusco sul Naviglio Superstore bricolage a nábytek v Rumunsku Ředitelství v Miláně

24 Isopan: Sendvičové panely s označením CE Edizione 6-03/2014 ISOPAN S.p.A. Výrobní závod Patrica: S.P. Morolense - I PATRICA (FR) - Tel Výrobní závodtrevenzuolo: Via Giona, 5 - I TREVENZOLO (VR) - Tel isopan@gruppomanni.it ISO 9001 Certificate EN ISO 9001 TÜV Italia S.r.l. ISOPAN IBÉRICA SL Polígono Industrial de Constantí - Avda. de les Puntes, parcela 23 E Constantí (TARRAGONA) - Tel isopaniberica@gruppomanni.it ISOPAN EST Sos. de Centura Popesti Leordeni - RO jud. ILFOV Tel isopanest@gruppomanni.it Certificata EN ISO 9001 TÜV Rheinland DIN EN ISO 9001:2008 Certificado Nº ID: SR EN ISO 9001 ISOPAN DETSCHLAND GmbH Kreisstraße 48 D Wettin-Löbejün - OT Plötz Tel Zahraniční obchodní kanceláře ISOPAN FRANCE Zahraniční obchodní kanceláře: Avenue du Golf - Parc Innolin - Bat. C Mérignac Tel Fax isopan@gruppomanni.it ISOPAN POLSKA Zahraniční obchodní kanceláře: l. Rakowiecka 34 lok Warszawa Tel Fax isopan@isopan.pl Via A. Righi, 7 - I VERONA Tel gruppomanni@gruppomanni.it vedené technické údaje a vlastnosti nejsou závazné. Isopan si vyhrazuje právo na změnu údajů bez předchozího ohlášení, nejnovější dokumentace je k dispozici na našich internetových stránkách Tento dokument a veškeré jeho součásti jsou ve výhradním vlastnictví společnosti ISOPAN S.p.A.. Bez písemného svolení autora je zakázáno reprodukovat, byť i jen částečně, jakékoliv texty či případné obrázky obsažené v tomto dokumentu. Copyright - ISOPAN S.p.A.
