1 MAS platforma - monitorování zdraví a podpora léčby v IDD Ing. Jiří Havlík vedoucí střediska telematických aplikací a projektový manažer 1

2 Obsah Kdo jsme Stávající produkty a systémy IDSIMA4 pro koncept IB Co nového v ZigBee Alliance Bezdrátová zařízení pro monitorování kvality vzduchu (AirQ) uvnitř domů a budov Systém BOS a SectorLoc Podpora konceptu IB na CVUT MAS platforma 2

3 Kdo jsme Od r.1992, výhradně česká společnost SME, 70 zaměstnanců, Praha, Pardubice Distribuce kompletních identifikačních systémů pro ČR i zahraničí včetně speciálních služeb Komunikační technologie RFID/NFC, Biometrika, ZigBee Systémy Přístupové Poskytovaní vývojových kapacit (HW a SW) pro významné partnery na světovém trhu Docházkové Inkubátor IMA, v rámci kterého firma poskytuje expertizy a konzultace a účastní se přípravy mezinárodních standardů a řešení projektů Evropské komise (eeurope, Platforma i2010, Eurostar, Rámcový program FP7 ) Kontrola vjezdu EU programy ENIAC, ARTEMIS, partnerství v projektech E3CAR, POLLUX, MAS, účast na přípravě nových projektů REMOSENS, SMARALD, MOTORBRAIN Dohledové a vzdálené správy Správa identit IdM Stravovací Platební a věrnostní Elektronický podpis 3

4 Co nového v ZigBee Alianci Přímé řízení termostatů a 'smart' spotřebičů, měření, řízení spotřeby energie... Vzájemná komunikace medicínských přístrojů, monitorování stavu pacienta doma, ve fitness, welness... Globální standard pro dálkové ovládání elektrických spotřebičů, obousměrné, multimediální systémy... Řízení osvětlení, vytápění, chlazení, bezpečnosti > inteligentní řízení spotřeby... Globální standard pro ovládání přístrojů v domácnosti, bezpečnost, řízení energie... GS pro služby v telekomunikacích, poskytování informací, místní služby, bezpečné mobilní platby, mobilní ACS, reklamy (ZigBee SIM)... Implementace ZigBee profilů do produktů IMA dle reakce trhu 4

5 Stávající produkty a systémy IMA pro koncept IB Přístupové a docházkové systémy (včetně bezdrátových komunikačních linek standardu ) Uživatelská rozhraní pro PaDS, UR mobilní a typu lehký klient pro administrátory Systémy pro správu návštěv a výdej personifikovaných karet RFID/NFC, interaktivní informační stanoviště v budovách pro návštěvy Biometrické systémy SOP ZigBee snímače parametrů kvality ovzduší (teplota, vlhkost, tlak, CO2) ZigBee Bezpečnostní Osobní Senzor pro nemocnice, pečovatelské služby, domácí péči (ve vývoji) ZigBee spínače osvětlení (prototyp) Dále najdete na Webu: Snímač otisku prstu SOP-1 Samoobslužný informační kiosek C1000Y Převodník Ethernet TCP/IP)/RS 485 Platební informační kiosek B2000 Plastová karta a identifikační média Modul PCE-05 (SIMKL) Modul elektroniky CKP-22 Modul elektroniky CKP-21 Koncentrátor pc master 01 Grafický terminál JIN.02 Čtečka OCR 7014 CZE Blokátor Biometrická čtečka VeriFlex Bezhotovostní platební modul LPC.01 Zálohovaný zdroj ELSY SZ4A Tiskárna Eltron P310 Terminál CKP-2 Snímače ASR 603+ a ASR

6 Bezdrátová zařízení pro monitorování kvality vzduchu (AirQ) uvnitř budov Úspory energie Zabezpečení Komfort Senzory kvality ovzduší Výkonné ovládací prvky Řízení osvětlení Bezpečnostní přívěsky pro rodinné příslušníky Dálková správa a monitoring 6

7 Senzory teploty, vlhkosti, atmosférického tlaku a CO2 pro ID Integrovaná čidla AD převodník a digitální periferní část 2-Wire rozhraní, SDA, SCK Nastavitelná perioda odesílání dat Úsporný režim Sleep Samostatná DPS čidel pro menší teplotní setrvačnost Mechanicky upravená krabička pro lepší proudění vzduchu Jednoduché upevnění (např. suchý zip) usnadňuje hledání optimálního měřícího bodu Čidlo tlaku analogové -> integrován mikroprocesor AD převodník na 2-Wire rozhraní (SDA, SCK) Verze senzorů typu směrovač pro zvýšení dosahu sítě, externí napájení, externí anténa CO2 čidlo s napájením Úsporný režim využitím off-line sběru dat PC aplikační SW Java s jednoduchým GUI 7

8 Systémy BOS a SectorLoc Pacient ve zdravotnickém zařízení si může přivolat pomoc (panic funkce) aniž by byl nucen setrvávat na lůžku Určení sektorové polohy osob a věcí, např. pokoj, chodba, zahrada, garáž Zdravotnický personál si může přivolat pomoc v ohrožení Sledování výskytu pacientů ve zdravotnickém zařízení Monitorování pohybu a sledování výskytu osoby Sledování polohy majetku, zařízení v budovách, ochrana majetku Orientační sledování teploty (ochrana proti neoprávněnému sejmutí zařízení) Monitorování pohybu a sledování výskytu věcí Periferie tlačítko, akcelerometr, teploměr (plánován mikrofon) Sledování opuštění osoby, věcí z vyhrazeného prostoru Sledování kontejnerů, zboží v logistických skladech, možnost vzájemné komunikace s logistickým systémem zákazníka 8

9 Podpora konceptu IB na FEL CVUT Měřící sada bezdrátových senzorů v pilotním provozu Charakteristika sady pro 1 dům: 13 senzorů teplota/tlak 6 senzorů CO2 11 senzorů atmosférického tlaku 1 řídící prvek PANC Testovací dům - příklad rozmístění senzorů Aplikační SW HSMonitor USB rozhraní (LAN volitelně) Senzory byly v IMA vyvinuty, vyrobeny a testovány podle projektového zadání ČVUT, FEL, katedry kybernetiky - monitorovací a řídící systémy pasivních domů ( ) 9

10 Podpora konceptu IB na FSv CVUT Demonstrační vitrína ZigBee komponent Charakteristika demo prvků: Senzor teplota/tlak s LCD displejem Senzor CO2 Senzor atmosférického tlaku Koordinátor sítě WSN LED indikace, ventilátor PC s aplikačním SW HSMonitor Vitrína senzorů byla vyrobena dle zadání FSv v souladu s požadavky na výuku v předmětu Inteligentní budovy 10

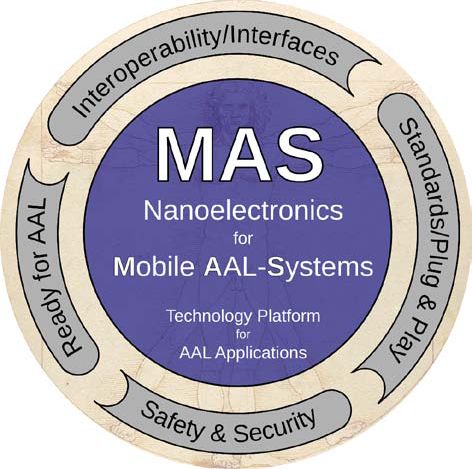

11 Projekt MAS Proposal-No ENIAC JOINT UNDERTAKING - SUBPROGRAMME [SP1/SP6] SP1 - Nanoelectronics for Health & Wellness SP6 - Nanoelectronics for E-Society Cílové aktivity - Remote Patient Supervision a Personal Services Duben 2010 březen 2013 Koordinace Dr. Wolfgang Dettmann Infineon Technologies AG Germany 11

12 Záměr a partneři projektu Vývoj společné komunikační platformy a nanoelektronických obvodů pro zdravotní a wellness aplikace pro podporu vývoje mobilních AAL (Ambient Assisted Living) systémů Zaměřuje se na vývoj integračních principů pro oblast monitorování zdraví a podporu domácí léčby 12

13 Zapojení partnerů a náklady na projektu Celkové náklady projektu > 27M Euro >2700PM tj. >220PY! 13

14 Určení MAS systémů Mobilní nenápadný systém osobních senzorů bude v sobě integrovat Vzdálený dozor nad pacienty v domácím nebo wellness prostředí s využitím parametrických biosenzorů bezpečných komunikačních sítí Podpora vzniku nového trhu s MAS komponentami pro širokou klientelu 5 demonstračních aplikací s MAS komponentami 1: Health and Activity Monitor 2: Point of Care Terminal and Gateway Standardní rozhraní Bezpečná bezdrátová komunikace Výkonná řídící jednotka Uživatelsky jednoduché rozhraní Řízení spotřeby Cílové vlastnosti Bezešvá propojitelnost Interoperabilita Možnost provozu v mobilních AAL systémech Očekávané ekonomické přínosy Zmenšení BAN senzorů >80% 3: Cardiovascular Monitor Snížení nákladů o >40% v příštích 6 letech 4: Diabetes Monitor Snížení spotřeby (komunikační část) o 50-70% 5: Mobile Cardiotocography Zkrácení doby hospitalizace díky posílení prevence 14

15 Směr k inovativní a technické dokonalosti Rozpracování dvou typických případů použití Use Case 1 - Mobile Health, Wellness and Fitness Use Case 2 - Monitoring and Therapy Support at Home Klíčové technologie Bezdrátové Internetové Mobilní BAN, PAN sítě! Architektura mobilní jednotky zdravotní péče 15

16 Typické aplikace MAS platformy - UC1 Maximální výkonnost a komplexita systému s minimální spotřebou MEMS senzory Elektrochemické biosenzory (pot) Impedanční senzory (diagnostika stresu) Dehydratační senzory Měření kalorického přísunu Senzory prostředí (AirQ) Application 1: Health and activity monitor (PHILIPS) CÍL Vytvořit novou generaci přenosných AAL systémů s využitím komponent s nízkou spotřebou a nových protokolů ZigBee, Wifi, BT bezdrátové komunikační protokoly Zpětná vazba od hostitelského PC 16

17 Typické aplikace MAS platformy - UC2 Ne-invazivní monitorování a rychlá biochemická analýza na POC terminálu Potřeba standardizace rozhraní od senzorů k otevřené platformě Dostupnost dat v síti v reálném čase pro klinické pracovníky Využití společných komponent v 'levných' domácích terminálech i terminálech vyšší třídy Potřeba vzájemné výměny dat mezi autorizovanými přístroji Application 2: Point of care terminal and gateway components for MAS (PHILIPS) Klíčová role Philips-PEN vývoj POC terminálů 17

18 Typické aplikace MAS platformy - UC2 Vysoce kvalifikovaná měřící jednotka poskytne kvalitní pulsní křivku k detailní analýze Implementace analytických algoritmů pracujících v reálném čase Zvýšení kvality získaných vitálních parametrů Využití projektových komunikačních technologií pro maximální pohodlí pacienta (Bluetooth) Application 3: Cardio vascular monitor and ultrasound module (Corscience) 18

19 Typické aplikace MAS platformy - UC2 Využití implantovatelných osmotických senzorů glukózy (patentovány) Sběr dat pomocí integrovaného RFID/NFC tagu Průběžné měření Přenos dat mobilním zařízením typu PDA Application 4: Diabetes monitor (LifeCare/SINTEF/FAU/Infineon) 19

20 Typické aplikace MAS platformy - UC2 Posouzení vhodných senzorů a klinických postupů vhodných pro aplikaci Definice a vývoj ultrazvukových senzorů a rozhraní Implementace SW zobrazovacího modulu pro mobilní jednotku Application 5: Mobile Cardiotocography (SIEMENS) 20

21 Zapojení IMA v projektu MAS Posouzení vhodnosti ZigBee standardu pro bezdrátovou komunikaci uvnitř platformy MAS, součinnost s dalšími použitými standardy Definice datových rozhraní mezi sítěmi různých typů Pokračování a podpora vývoje AirQ zařízení, uplatnění ZigBee profilů, certifikovaných modulů Definice možných přínosů AirQ měření pro monitorování zdravotního stavu a bezpečnosti pacienta, koncepce včasné výstrahy 'Synergické' účinky nositelných a nenositelných bezdrátových zařízení (senzorů) Integrace modulů/senzorů v bezdrátových sítích Vývoj HW a SW Podpora demonstrace a testování komponent MAS platformy 21

22 Děkuji za pozornost 22
