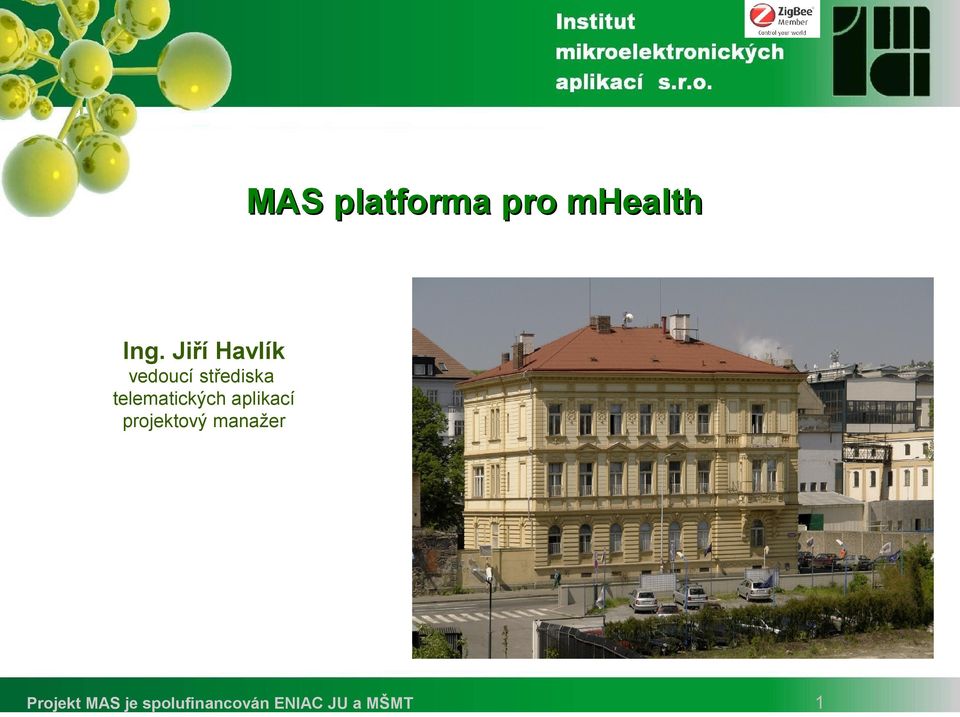

1 MAS platforma pro mhealth Ing. Jiří Havlík vedoucí střediska telematických aplikací projektový manažer 1

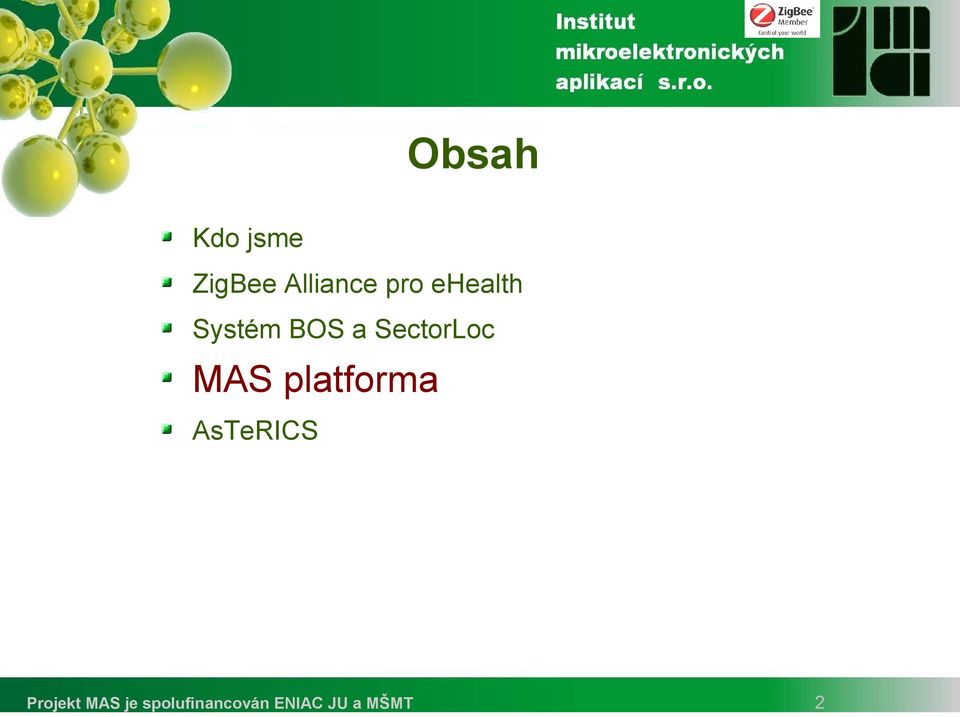

2 Obsah Kdo jsme ZigBee Alliance pro ehealth Systém BOS a SectorLoc MAS platforma AsTeRICS 2

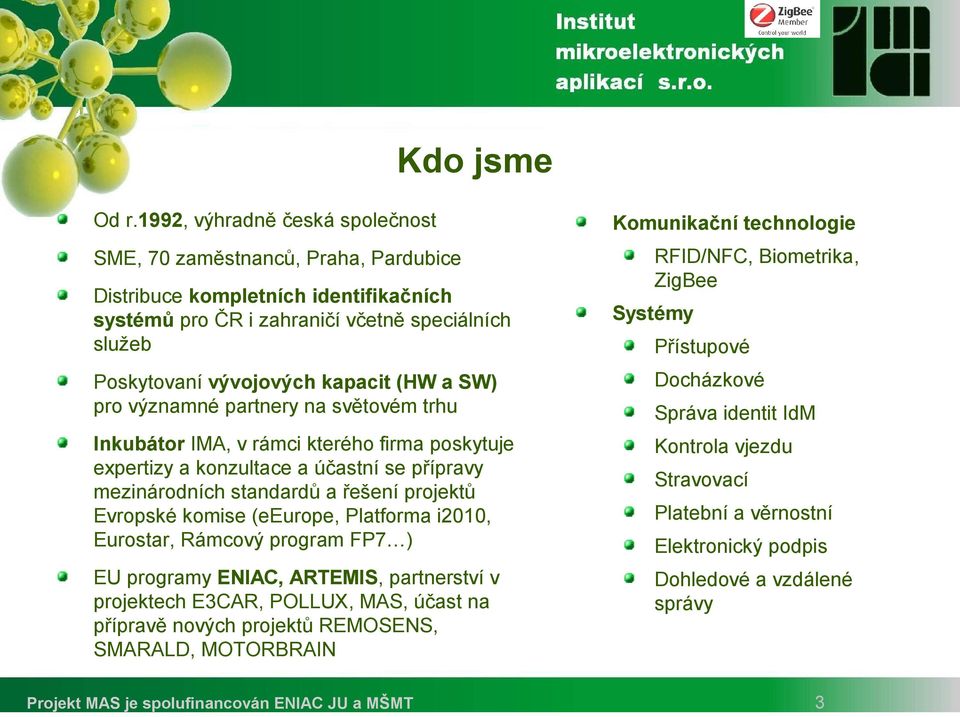

3 Kdo jsme Od r.1992, výhradně česká společnost SME, 70 zaměstnanců, Praha, Pardubice Distribuce kompletních identifikačních systémů pro ČR i zahraničí včetně speciálních služeb Komunikační technologie RFID/NFC, Biometrika, ZigBee Systémy Přístupové Poskytovaní vývojových kapacit (HW a SW) pro významné partnery na světovém trhu Docházkové Inkubátor IMA, v rámci kterého firma poskytuje expertizy a konzultace a účastní se přípravy mezinárodních standardů a řešení projektů Evropské komise (eeurope, Platforma i2010, Eurostar, Rámcový program FP7 ) Kontrola vjezdu EU programy ENIAC, ARTEMIS, partnerství v projektech E3CAR, POLLUX, MAS, účast na přípravě nových projektů REMOSENS, SMARALD, MOTORBRAIN Dohledové a vzdálené správy Správa identit IdM Stravovací Platební a věrnostní Elektronický podpis 3

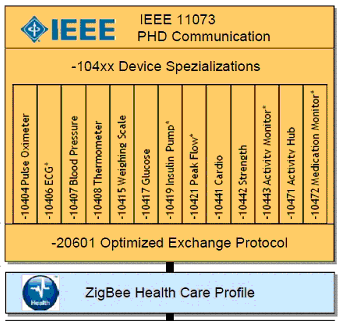

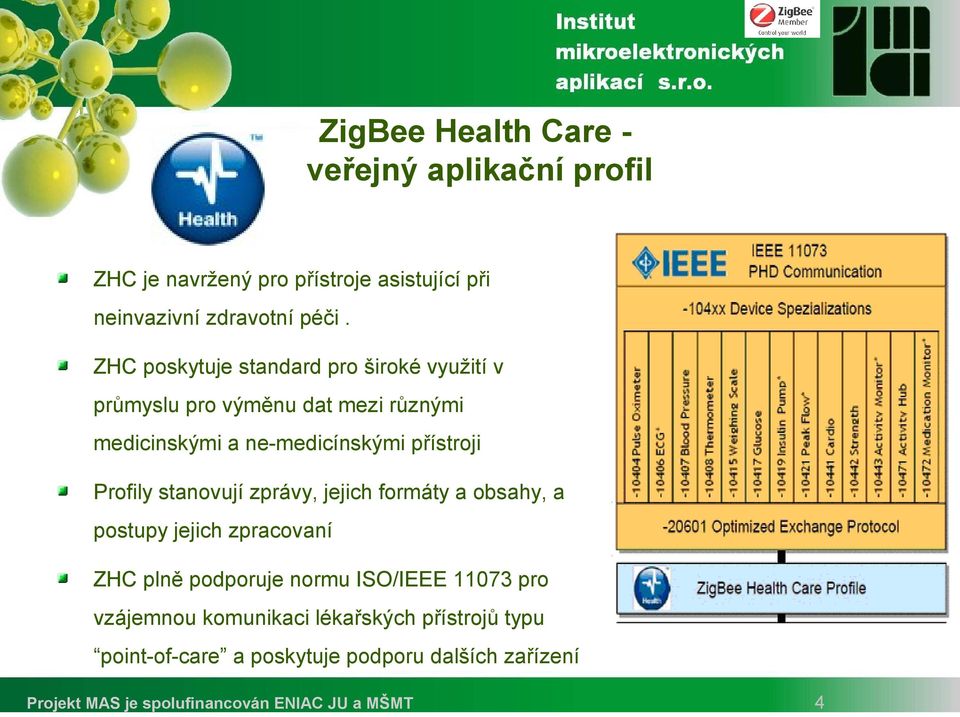

4 ZigBee Health Care veřejný aplikační profil ZHC je navržený pro přístroje asistující při neinvazivní zdravotní péči. ZHC poskytuje standard pro široké využití v průmyslu pro výměnu dat mezi různými medicinskými a ne-medicínskými přístroji Profily stanovují zprávy, jejich formáty a obsahy, a postupy jejich zpracovaní ZHC plně podporuje normu ISO/IEEE pro vzájemnou komunikaci lékařských přístrojů typu point-of-care a poskytuje podporu dalších zařízení 4

5 Systémy BOS a SectorLoc Pacient ve zdravotnickém zařízení si může přivolat pomoc (panic funkce) aniž by byl nucen setrvávat na lůžku Určení sektorové polohy osob a věcí, např. pokoj, chodba, zahrada, garáž Zdravotnický personál si může přivolat pomoc v ohrožení Sledování výskytu pacientů ve zdravotnickém zařízení Monitorování pohybu a sledování výskytu osoby Sledování polohy majetku, zařízení v budovách, ochrana majetku Orientační sledování teploty (ochrana proti neoprávněnému sejmutí zařízení) Monitorování pohybu a sledování výskytu věcí Periferie tlačítko, akcelerometr, teploměr (plánován mikrofon) Sledování opuštění osoby, věcí z vyhrazeného prostoru Sledování kontejnerů, zboží v logistických skladech, možnost vzájemné komunikace s logistickým systémem zákazníka 5

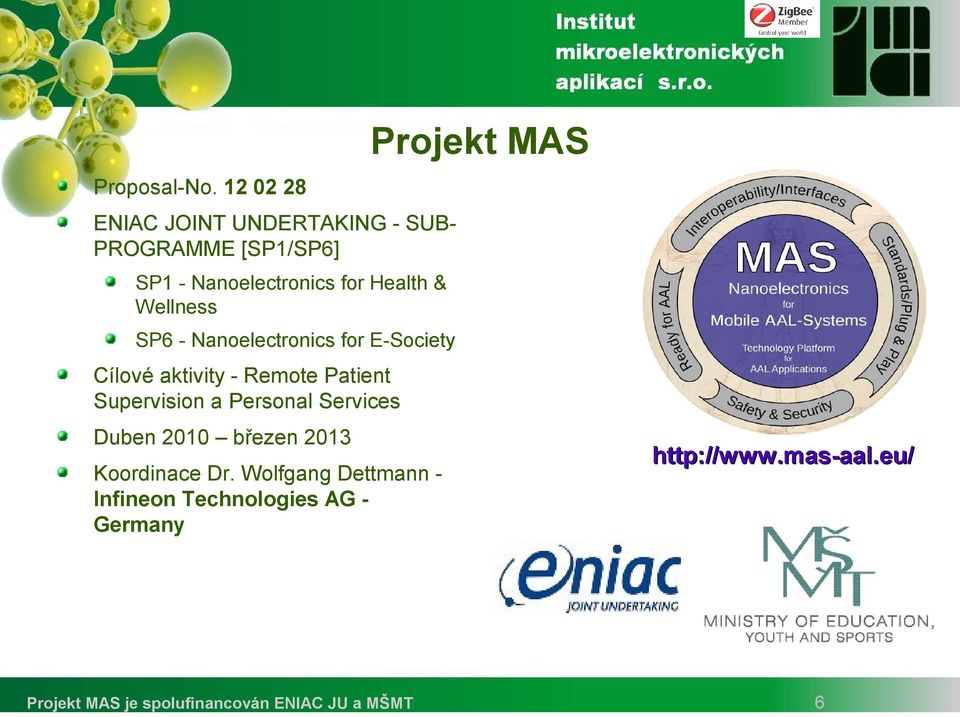

6 Projekt MAS Proposal-No ENIAC JOINT UNDERTAKING - SUBPROGRAMME [SP1/SP6] SP1 - Nanoelectronics for Health & Wellness SP6 - Nanoelectronics for E-Society Cílové aktivity - Remote Patient Supervision a Personal Services Duben 2010 březen 2013 Koordinace Dr. Wolfgang Dettmann Infineon Technologies AG Germany 6

7 Záměr a partneři projektu Vývoj společné komunikační platformy a nanoelektronických obvodů pro zdravotní a wellness aplikace pro podporu vývoje mobilních AAL (Ambient Assisted Living) systémů Zaměřuje se na vývoj integračních principů pro oblast monitorování zdraví a podporu domácí léčby 7

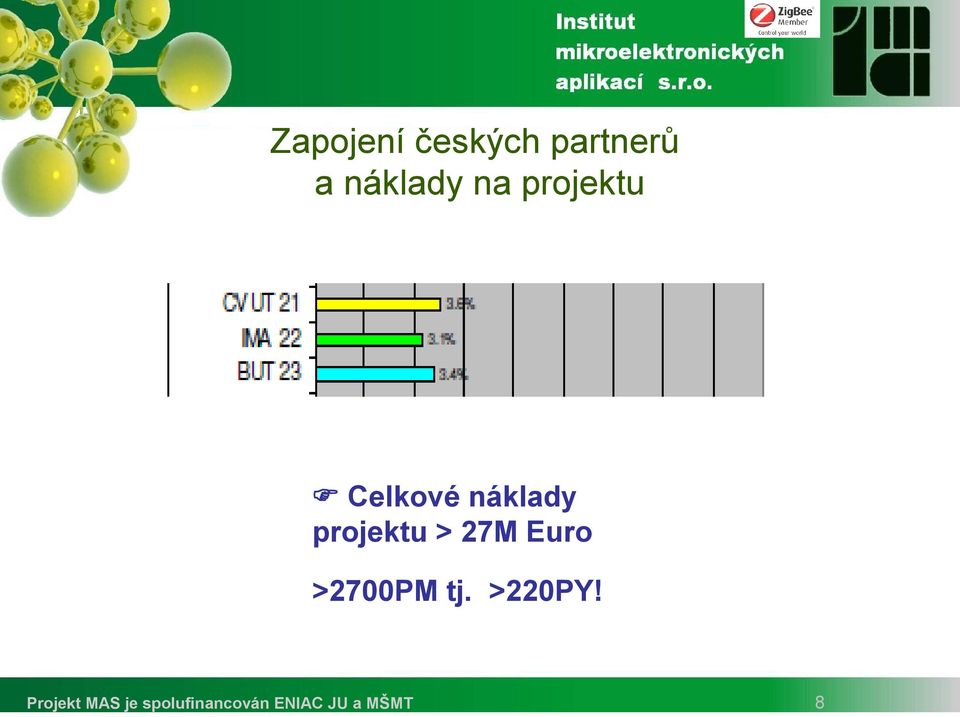

8 Zapojení českých partnerů a náklady na projektu Celkové náklady projektu > 27M Euro >2700PM tj. >220PY! 8

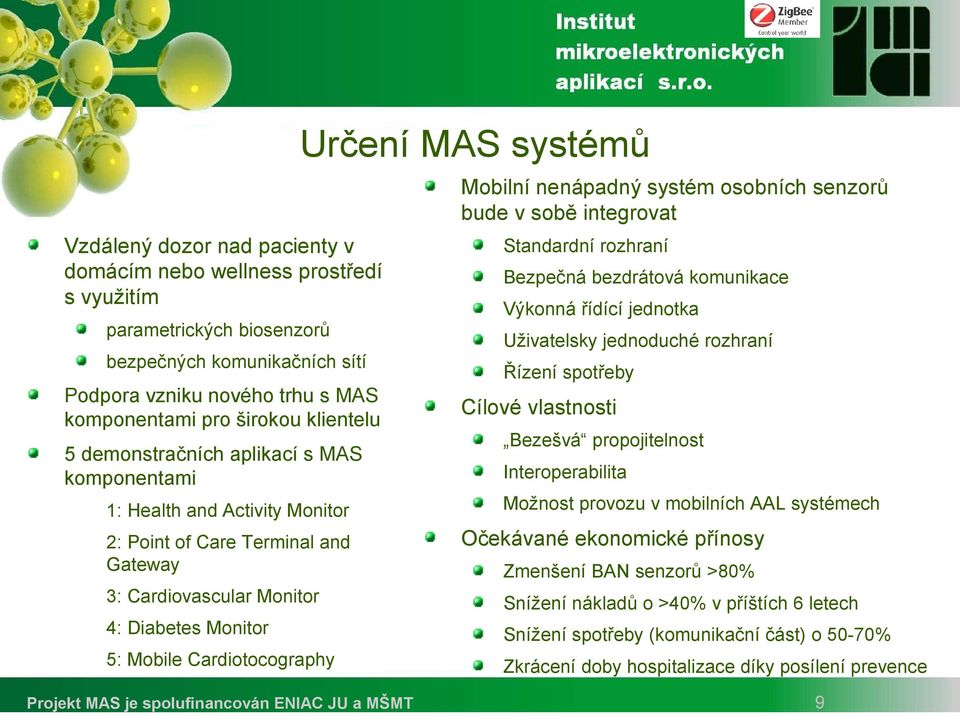

9 Určení MAS systémů Mobilní nenápadný systém osobních senzorů bude v sobě integrovat Vzdálený dozor nad pacienty v domácím nebo wellness prostředí s využitím parametrických biosenzorů bezpečných komunikačních sítí Podpora vzniku nového trhu s MAS komponentami pro širokou klientelu 5 demonstračních aplikací s MAS komponentami 1: Health and Activity Monitor 2: Point of Care Terminal and Gateway Standardní rozhraní Bezpečná bezdrátová komunikace Výkonná řídící jednotka Uživatelsky jednoduché rozhraní Řízení spotřeby Cílové vlastnosti Bezešvá propojitelnost Interoperabilita Možnost provozu v mobilních AAL systémech Očekávané ekonomické přínosy Zmenšení BAN senzorů >80% 3: Cardiovascular Monitor Snížení nákladů o >40% v příštích 6 letech 4: Diabetes Monitor Snížení spotřeby (komunikační část) o 50-70% 5: Mobile Cardiotocography Zkrácení doby hospitalizace díky posílení prevence 9

10 Směr k inovativní a technické dokonalosti Rozpracování dvou typických případů použití Use Case 1 - Mobile Health, Wellness and Fitness Use Case 2 - Monitoring and Therapy Support at Home Klíčové technologie Bezdrátové Internetové Mobilní BAN, PAN sítě! Architektura mobilní jednotky zdravotní péče 10

11 Typické aplikace MAS platformy - UC1 Maximální výkonnost a komplexita systému s minimální spotřebou MEMS senzory Elektrochemické biosenzory (pot) Impedanční senzory (diagnostika stresu) Dehydratační senzory Měření kalorického přísunu Senzory prostředí (AirQ) Application 1: Health and activity monitor (PHILIPS) CÍL Vytvořit novou generaci přenosných AAL systémů s využitím komponent s nízkou spotřebou a nových protokolů ZigBee, Wifi, BT bezdrátové komunikační protokoly Zpětná vazba od hostitelského PC 11

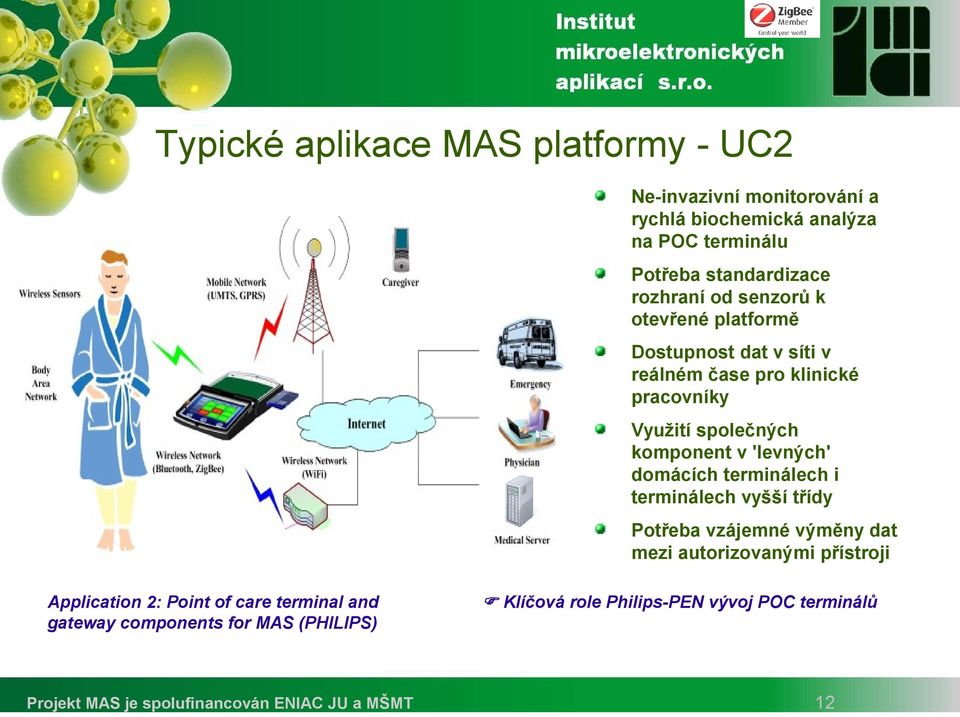

12 Typické aplikace MAS platformy - UC2 Ne-invazivní monitorování a rychlá biochemická analýza na POC terminálu Potřeba standardizace rozhraní od senzorů k otevřené platformě Dostupnost dat v síti v reálném čase pro klinické pracovníky Využití společných komponent v 'levných' domácích terminálech i terminálech vyšší třídy Potřeba vzájemné výměny dat mezi autorizovanými přístroji Application 2: Point of care terminal and gateway components for MAS (PHILIPS) Klíčová role Philips-PEN vývoj POC terminálů 12

13 Typické aplikace MAS platformy - UC2 Vysoce kvalifikovaná měřící jednotka poskytne kvalitní pulsní křivku k detailní analýze Implementace analytických algoritmů pracujících v reálném čase Zvýšení kvality získaných vitálních parametrů Využití projektových komunikačních technologií pro maximální pohodlí pacienta (Bluetooth) Application 3: Cardio vascular monitor and ultrasound module (Corscience) 13

14 Typické aplikace MAS platformy - UC2 Využití implantovatelných osmotických senzorů glukózy (patentovány) Sběr dat pomocí integrovaného RFID/NFC tagu Průběžné měření Přenos dat mobilním zařízením typu PDA Application 4: Diabetes monitor (LifeCare/SINTEF/FAU/Infineon) 14

15 Typické aplikace MAS platformy - UC2 Posouzení vhodných senzorů a klinických postupů vhodných pro aplikaci Definice a vývoj ultrazvukových senzorů a rozhraní Implementace SW zobrazovacího modulu pro mobilní jednotku Application 5: Mobile Cardiotocography (SIEMENS) 15

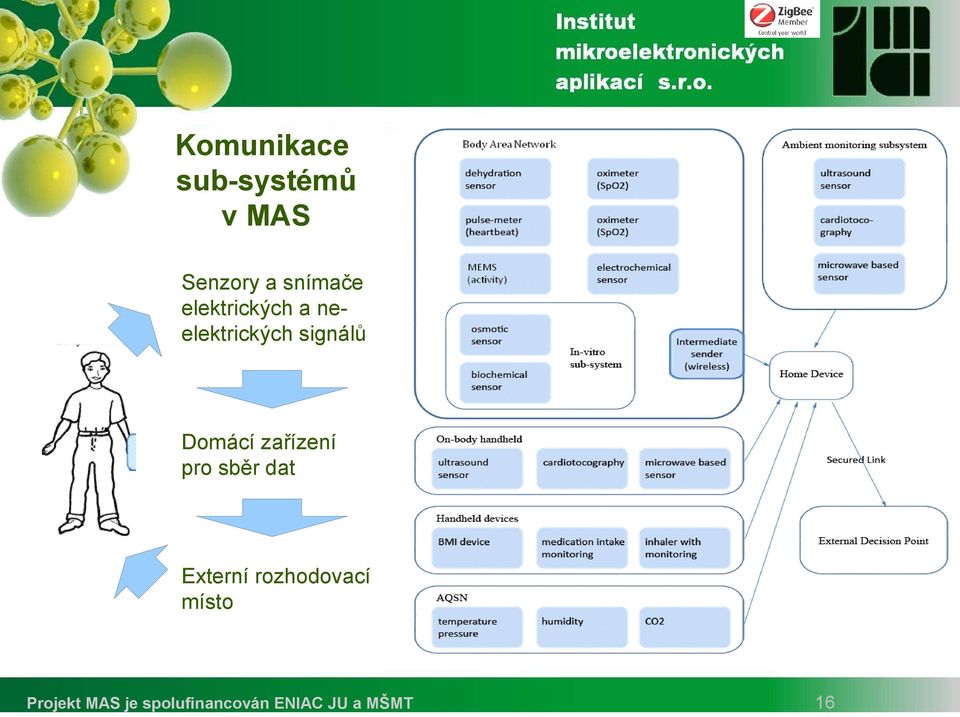

16 Komunikace sub-systémů v MAS Senzory a snímače elektrických a neelektrických signálů Domácí zařízení pro sběr dat Externí rozhodovací místo 16

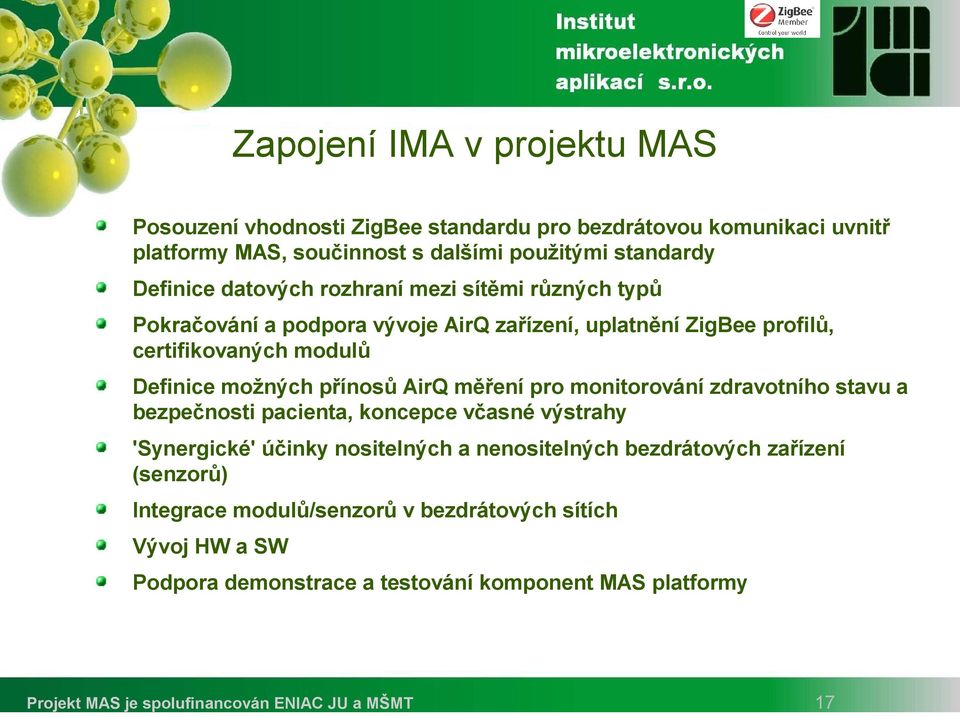

17 Zapojení IMA v projektu MAS Posouzení vhodnosti ZigBee standardu pro bezdrátovou komunikaci uvnitř platformy MAS, součinnost s dalšími použitými standardy Definice datových rozhraní mezi sítěmi různých typů Pokračování a podpora vývoje AirQ zařízení, uplatnění ZigBee profilů, certifikovaných modulů Definice možných přínosů AirQ měření pro monitorování zdravotního stavu a bezpečnosti pacienta, koncepce včasné výstrahy 'Synergické' účinky nositelných a nenositelných bezdrátových zařízení (senzorů) Integrace modulů/senzorů v bezdrátových sítích Vývoj HW a SW Podpora demonstrace a testování komponent MAS platformy 17

18 Senzory teploty, vlhkosti, atmosférického tlaku a CO2 pro MAS Integrovaná čidla AD převodník a digitální periferní část Čidlo tlaku analogové -> integrován mikroprocesor 2-Wire rozhraní, SDA, SCK AD převodník na 2-Wire rozhraní (SDA, SCK) Nastavitelná perioda odesílání dat Verze senzorů typu směrovač pro zvýšení dosahu sítě, externí napájení, externí anténa Úsporný režim Sleep CO2 čidlo s napájením Samostatná DPS čidel pro menší teplotní setrvačnost Úsporný režim využitím off-line sběru dat Mechanicky upravená krabička pro lepší proudění vzduchu PC aplikační SW Java s jednoduchým GUI Jednoduché upevnění (např. suchý zip) usnadňuje hledání optimálního měřícího bodu 18

19 Projekt AsTeRICS Assistive Technology Rapid Integration & Construction Set Vývoj stavebnicového systému pro rychlou integraci podpůrných technologií pro osoby s motorickým postižením Účast 9 firem a institucí ze 7 evropských zemí IMA zajišťuje vývoj HW a programování firmware Spolufinancován z FP7 ICT 19

20 Koncept platformy AsTeRICS Display, Touchscreen (optional) User AsTeRICS Personal Platform embedded c omputing s y s tem Environment and Services Mobile Phone, Pers onal C omputer, Smart H ome etc. Sensor modules Communication modules Actuator modules EMG, ac c elerometer, s w itc h, etc. U SB, Bluetooth, e tc. Gatew a y, H ID, Gripper, etc. Configuration Suite running on Pers onal C omputer (optional) 20

21 Děkuji za pozornost 21
