3

4

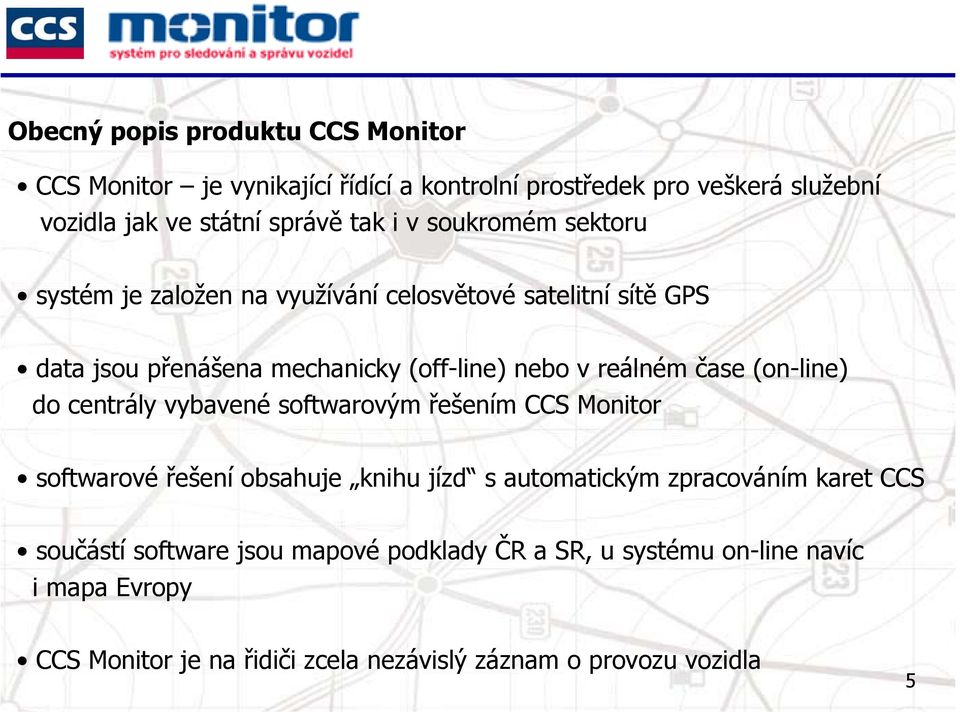

5 Obecný popis produktu CCS Monitor CCS Monitor je vynikající řídící a kontrolní prostředek pro veškerá služební vozidla jak ve státní správě tak i v soukromém sektoru systém je založen na využívání celosvětové satelitní sítě GPS datajsou přenášena mechanicky (off-line) nebo v reálném čase (on-line) do centrály vybavené softwarovým řešením CCS Monitor softwarové řešení obsahuje knihu jízd s automatickým zpracováním karet CCS součástí software jsou mapové podklady ČR a SR, u systému on-line navíc imapaevropy CCS Monitor je na řidiči zcela nezávislý záznam o provozu vozidla 5

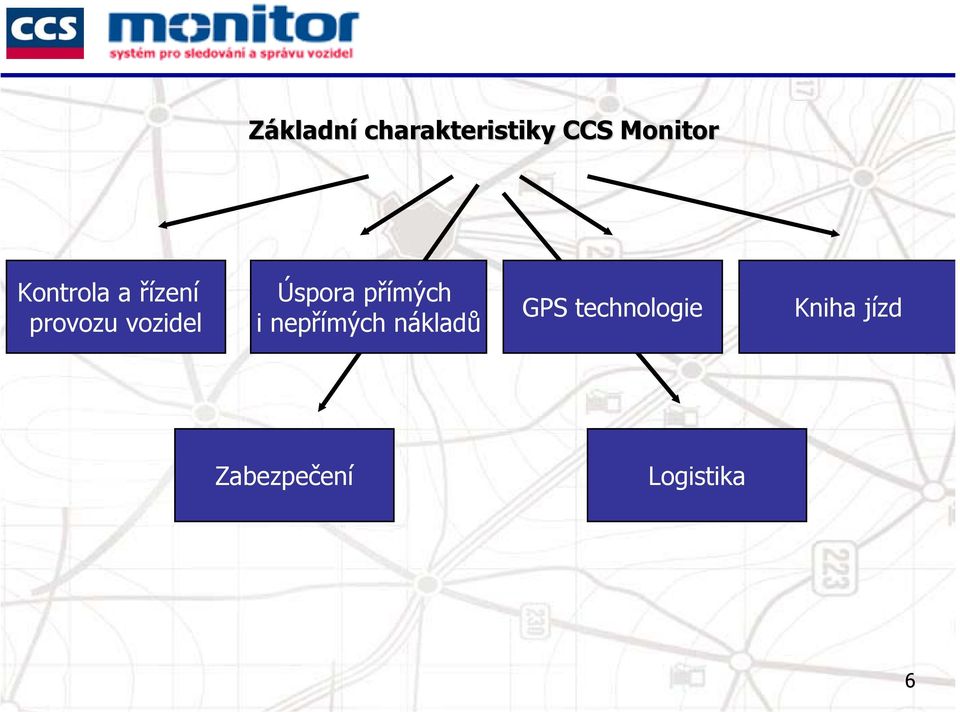

6 Základní charakteristiky CCS Monitor Kontrola a řízení provozu vozidel Úspora přímých i nepřímých nákladů GPS technologie Kniha jízd Zabezpečení Logistika 6

7 Hlavní výhody produktu CCS Monitor komplexní řešení provozu a řízení vozového parku řídící a kontrolní prostředek možnost propojení s karetními produkty CCS vysoká technologická odbornost přátelské a efektivní využití nejmodernějších technologií finanční výhodnost rychlá návratnost 7

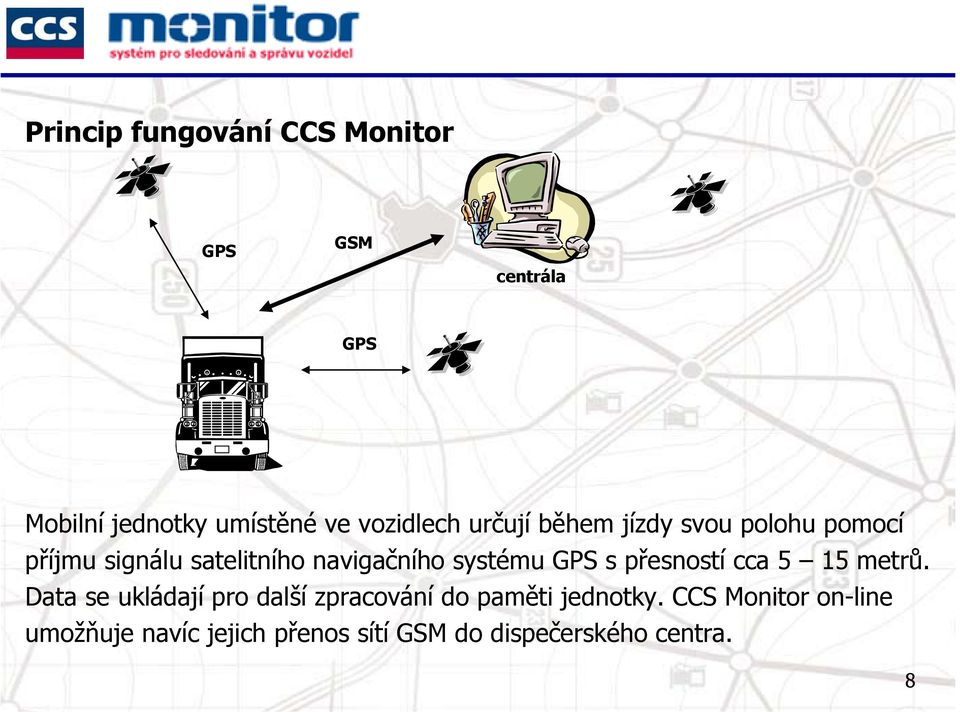

8 Princip fungování CCS Monitor GPS GSM centrála GPS Mobilní jednotky umístěné ve vozidlech určují během jízdy svou polohu pomocí příjmu signálu satelitního navigačního systému GPS s přesností cca 5 15 metrů. Data se ukládají pro další zpracování do paměti jednotky. CCS Monitor on-line umožňuje navíc jejich přenos sítí GSM do dispečerského centra. 8

9

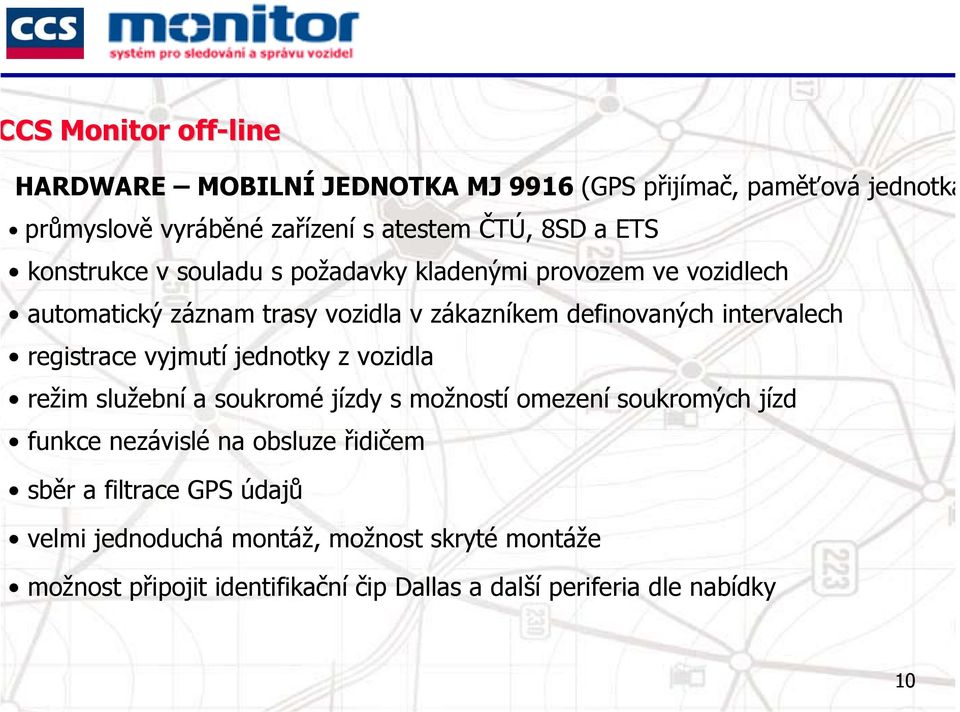

10 CS Monitor off-line HARDWARE MOBILNÍ JEDNOTKA MJ 9916 (GPS přijímač, paměťová jednotka průmyslově vyráběné zařízení s atestem ČTÚ, 8SD a ETS konstrukce v souladu s požadavky kladenými provozem ve vozidlech automatický záznam trasy vozidla v zákazníkem definovaných intervalech registrace vyjmutí jednotky z vozidla režim služební a soukromé jízdy s možností omezení soukromých jízd funkce nezávislé na obsluze řidičem sběr a filtrace GPS údajů velmi jednoduchá montáž, možnost skryté montáže možnost připojit identifikační čip Dallas a další periferia dle nabídky 10

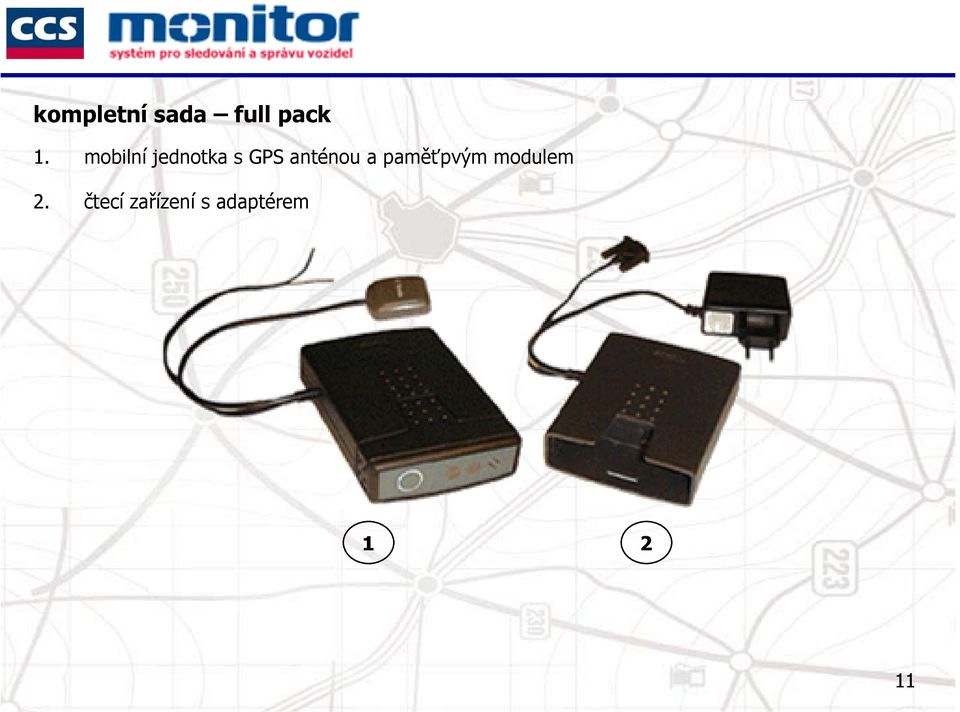

11 kompletní sada full pack 1. mobilní jednotka s GPS anténou a paměťpvým modulem 2. čtecí zařízení s adaptérem

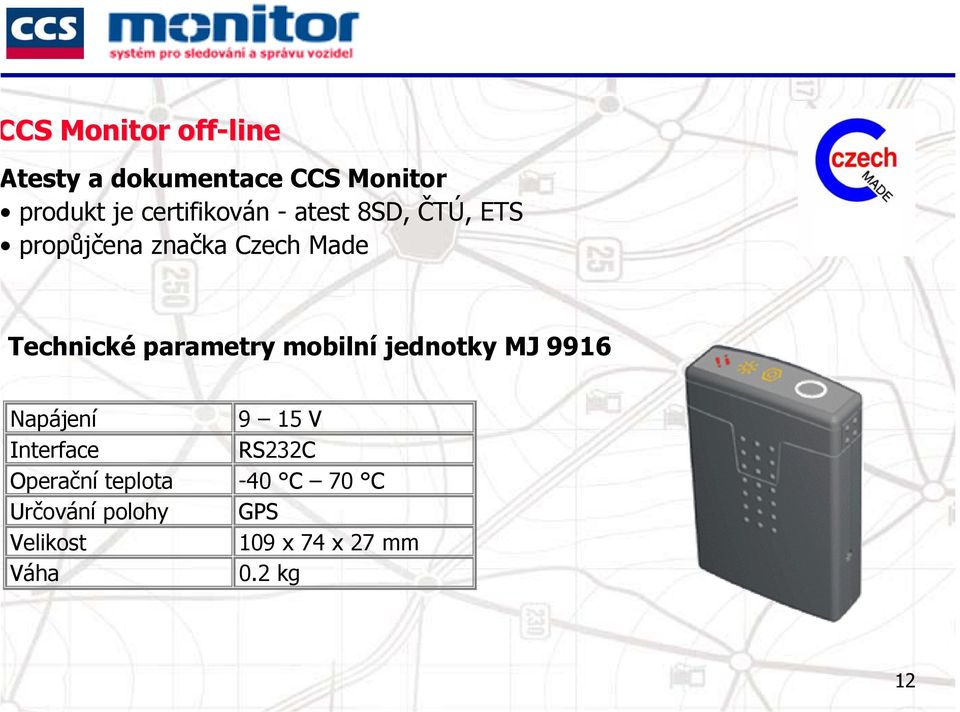

12 CS Monitor off-line testy a dokumentace CCS Monitor produkt je certifikován - atest 8SD, ČTÚ, ETS propůjčena značka Czech Made Technické parametry mobilní jednotky MJ 9916 Napájení 9 15 V Interface RS232C Operační teplota -40 C 70 C Určování polohy GPS Velikost 109 x 74 x 27 mm Váha 0.2 kg 12

13 CS Monitor off-line SOFTWARE KNIHA JÍZD elektronická kniha jízd evidence řidičů, vozidel nebo středisek přehled o čerpání a spotřebě PHM časový a polohový itinerář jízd, hromadné zobrazení jízd propojení na mapové podklady dopravně propojených bodů ČR a SR (možnost dokoupit podrobné mapy měst ČR, Slovenska a i mapu Evropy) zpracování elektronického vyúčtování firemních karet CCS možnost editace záznamů -na základě uživatelských práv kniha jízd řeší evidenci jízd v souladu se zákonem o dani z příjmu výpočet silniční daně statistické funkce (denní reporty, koncové body jízd) vložení vlastních míst přímo z mapy export do formátu *.txt 13

14 CS Monitor off-line 14

15 CS Monitor off-line SOFTWARE STRUKTURA KLIENT/SERVER U většího počtu vyhodnocovaných jednotek nebo u pobočkové organizační struktury se s výhodou využívá software Klient/Server. Toto řešení komunikuje v jednom systému jak s mobilními jednotkami on-line tak s jednotkami off-line. Software Klient/Server umožňuje vstup do informačních systémů zákazníka např. SAP, on-line komunikaci s dislokovanými pracovišti, složitější strukturu přístupových práv uživatelů. 15

16 CS Monitor off-line SOFTWARE ARCHITEKTURA KLIENT/SERVER Mobilní jednotky off-line/on-line Komunikační server Klientská aplikace 16

17 CS Monitor off-line SOFTWARE STRUKTURA KLIENT/SERVER KOMUNIKAČNÍ SERVER platforma Windows NT /LINUX obousměrná datová komunikace síťová komunikace LAN/Intranet, internet, propojení na GSM databázové prostředky SQL otevřenost k podnikovým a řídícím systémům ( SAP ) neomezený počet spravovaných mobilních objektů neomezený počet připojených Klientských aplikací s volitelnými přístupovými právy 17

18 CS Monitor off-line SOFTWARE STRUKTURA KLIENT/SERVER KLIENTSKÁ APLIKACE GIS na platformě WINDOWS 18

19 CS Monitor off-line inanční výhodnost a přínosy zavedení systému ) Přímé úspory: ve veřejné i soukromé sféře najede průměrné služební vozidlo cca km ročně průměrně neoprávněné jízdy tvoří 20 % z celkových jízd (úspora díky jejich odstranění cca Kč ročně) pokles spotřeby pohonných hmot v důsledku dodržování rychlosti úspory na provozních nákladech (maziva, pneumatiky) úspora cca 3 pracovních hodin měsíčně zpracování knihy jízd 19

20 CS Monitor off-line inanční výhodnost a přínosy zavedení systému ) Nepřímé úspory: lepší kontrola využívání pracovní doby zvýšení produktivity práce úspora na provozních nákladech díky optimalizaci tras a vědomí snadné kontroly automatizace procesů zpracování knihy jízd a vyúčtování karet CCS ávratnost investice je krátkodobá a zařízení lze do nákladů zaúčtovat i jednorázově. 20

21

22 CS Monitor on-line Základní určení systému sledování vozidel podle potřeb dopravní logistiky zabezpečení vozidel proti odcizení a napadení posádky Hlavní přínosy efektivní plánování provozu vozového parku sledování jednotlivých vozidel Základní složení produktu hardware mobilní jednotka s anténami GPS a GSM software komunikační server Klient aplikace s mapovými podklady 22

23 CS Monitor on-line RDWARE MOBILNÍ JEDNOTKA MJ 2016 mobilní jednotka je určena pro sledování a zabezpečení vozidel polohu určuje GPS zabezpečuje obousměrnou datovou a hlasovou komunikaci GSM (Siemens A20) dispečinkem a veškeré funkce autotelefonu možno doplnit "PANIK" tlačítko snímač identifikačního čipu DALLAS interní zálohový zdroj pro nepřetržitý provoz až 3 hodin možno připojit displej s klávesnicí a další externí zařízení dle přání uživatele 23

24 CS Monitor on-line HARDWARE MOBILNÍ JEDNOTKA MJ 2016 sledovací funkce probíhají bez účasti řidiče jednotku lze nastavovat připojením k PC nebo dálkově z dispečerského centra možnost na dálku měnit a doplňovat funkce jednotky dovoluje snadno a rychle uzpůsobit systém aktuálním provozním požadavkům jednotka nevyžaduje žádnou obsluhu 24

25 CS Monitor on-line Technické parametry mobilní jednotky MJ 2016 Napájení Externí VDC Záložní akumulátor 0.88 Ah (min. 2 hodiny) Provozníteplota Modul GSM -40 o C + 75 o C Siemens A20 MJ2016 Siemens TC35 MJ2116 Operační mód 12 VDC Interface Sleep režim: <2 ma Přijímací : <300 ma Vysílací : <900 ma Sériový port: RS 232 C I/O: 4 vstupy analogové / digitální, 1 v/v Dallas, 1 výstup mute, 1 pro relé interface pro kapesní počítač (PALM, COMPAQ) CAN VW Konektory VW 30 PIN Vnitřní paměť Min údajů o poloze a diagnostice Určení polohy m XY GPS 10m, DGPS<3M Ovládání jednotky Rozměry Hmotnost dálkové z dispečerského pracoviště 165x63x45mm MJ x51x27mm MJ2116 0,4kg (MJ2016) 0,2kg (MJ2116) 25

26 CS Monitor on-line OFTWARE KOMUNIKAČNÍ SERVER zabezpečuje a archivuje datovou komunikaci mezi vozidly a dispečinkem a se softwarem Klient lze připojit libovolný počet Klientů možnost TC/IP připojení na SMS centrum s pevnou linkou 26

27 CS Monitor on-line OFTWARE KLIENT Klient umožňuje na digitálních mapových podkladech Evropy a ČR zobrazovat aktuální stav sledovaných vozidel a analyzovat předchozí provoz. 27

28 CS Monitor on-line OFTWARE KLIENT Součástí klient SW je plně integrovaný kilometrovník Evropy a ČR, který rozšiřuje AVL na plnohodnotný Fleet management. 28

29 CS Monitor on-line OFTWARE KLIENT klient umožňuje cestu optimálně naplánovat a předběžně zkalkulovat dohlíží na dodržování trasy a času jízdy poskytuje data k vyhodnocování jízdy 29

30 CS Monitor on-line SOFTWARE KLIENT další uživatelsky příjemné funkce 30

31 CS Monitor on-line Finanční výhodnost a přínosy zavedení systému z poznatků dopravní firmy, která využívá systém on-line PRŮMĚRNÁ ÚSPORA NA VOZIDLO (7 000 km měsíčně) Úspora nafty okamžitý pokles o 5% Úspora najetých kilometrů při stejných výkonech 350 km měsíčně Úspora na poplatcích GSM díky využití SMS Úspora při výplatě diet díky přesné informaci o době pobytu mimo území ČR 1 vozidlo CELKEM ÚSPORA 1 vozidlo za 1 měsíc vozidlo za 1 rok

32 CS Monitor on-line Finanční výhodnost a přínosy zavedení systému z poznatků dopravní firmy, která využívá systém on-line úspora v průměru Kč měsíčně investiční náklady na 1 vozidlo: do Kč návratnost investice do 73 dnů provozní náklady zahrnují jen poplatky sítě GSM, signál GPS je zdarma 32

33 CCS Česká společnost pro platební karty založena v roce 1991 největší vydavatel specializovaných platebních karet v ČR v produktovém portfoliu nabízí: systém řízení spotřeby a sledování nákladů věrnostní programy moderní zásobovací produkty a služby produkty spotřebitelského financování 33
