1 RUČNÍ PROGRAMOVÁNÍ SOUSTRUŽENÍ UOV Petr Svoboda Pevné cykly VY_32_INOVACE_OVS_1_18 OPVK 1.5 EU peníze středním školám CZ.1.07/1.500/ Modernizace výuky na učilišti

2 Název školy Název šablony Předmět Tematický celek Téma Klíčová slova Druh učebního materiálu Metodický pokyn Střední odborné učiliště Svitavy Nádražní 1083, Svitavy III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Odborný výcvik Ruční programování - soustružení Pevné cylky Podélné hrubování, čelní hrubování, zapichovací cyklus, závitový cyklus, vrtání s výplachem. Prezentace (Microsoft PowerPoint) Prezentace je určena pro žáky SOU 2. ročníku maturitního oboru mechanik seřizovač a mechanik seřizovač mechatronik Datum vytvoření

3 PEVNÉ CYKLY G64 Podélné hrubování G66 Zapichování G68 Čelní hrubování G73 Vrtání s přerušením G78 Závit s vertikálním přísunem G79 Závit s bočním přísunem G81 Vrtání G82 Soustružení kuželu G83 Vrtání s výplachem G85 Vystružování

4 PODÉLNÉ HRUBOVÁNÍ - G64 využívá se k podélnému hrubování součástky s konečným začištěním čelní plochy a návratem do výchozí polohy, odebírání třísky o hloubce H je prováděno, dokud nástroj nedosáhne požadovaných hodnot souřadnic koncového bodu X, Z, všechny pracovní pohyby nástroje jsou vykonávány zadaným posuvem F a ostatní posuvy (přejezdy, odjezdy příjezdy) rychloposuvem stroje, při posledním přejezdu dojde k začištění čelní plochy vzniklé vytvořením příslušného osazení, po provedení posledního úkonu se nástroj vrací zpět do výchozí polohy, ze které byl cyklem volán

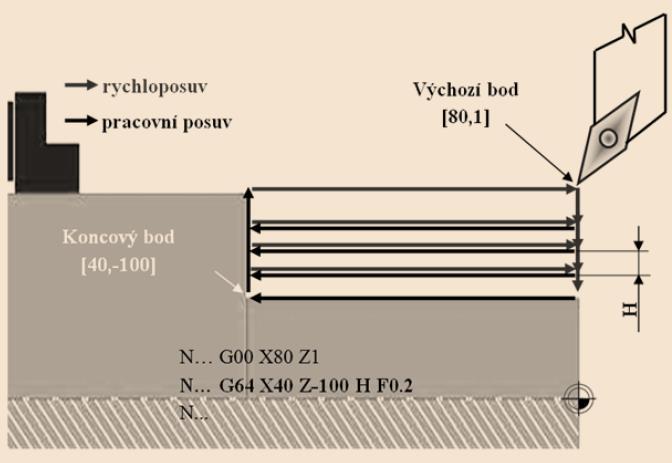

5 PODÉLNÉ HRUBOVÁNÍ - G64 G64 X40 Z-100 H1 F0.2 X, Z - souřadnice koncového bodu soustružení, H - hloubka třísky v mm, F - posuv v mm/ot

6 ZAPICHOVÁNÍ - G66 funkce se použije při tvorbě zápichu, hlavně když je šířka zápichu větší jak šířka nástroje, obrobená plocha je na konci cyklu začištěna, když je zápich širší jako řezná šířka nástroje, je potřeba pozorně volit počáteční bod cyklu (NC program přiřazuje levou stranu zapichovacího nástroje!), souřadnice Z udává šířku drážky včetně šířky řezné hrany nástroje směrem k začátku cyklu. Simulátor interpretuje jen záporný směr narůstání souřadnice Z!,

7 ZAPICHOVÁNÍ G66 G66 X40 Z-45 H5 F0.4 X, Z - souřadnice koncového bodu zápichu, H - šířka nástroje v mm, F - posuv v mm/ot

8 ČELNÍ HRUBOVÁNÍ - G68 záběry jsou vedeny kolmo k ose obrábění, nástroj zajede do záběru o H, dojede na zadanou Z souřadnici (posune se o Z), málo vyjede rychloposuvem ze záběru, rychloposuvem přejede do výchozí Z souřadnice, a cyklus se opakuje do té doby, než se celkový úběr nerovná zadanému, při poslední třísce najede do programované Z souřadnice, zarovná přilehlou válcovou plochu a rychloposuvem se vrátí do výchozí pozice na začátku cyklu, při obrábění čela by měl být koncový bod pohybu o dvojnásobek poloměru špičky (při průměrovém programování) za osou, protože by mohlo dojít k nedokonalému obrobení čela na čele zůstane zbytek

9 ČELNÍ HRUBOVÁNÍ - G68 funkce se použije pro příčné ubírání materiálu, pracovní pohyb nástroje je kolmý na osu rotace, obrobená plocha je na konci cyklu začištěna, G68 X40 Z-20 H5 F0.1 X, Z - souřadnice koncového bodu, H - šířka třísky v mm, F - posuv v mm/ot

10 VRTÁNÍ S PŘERUŠENÍM - G73 Funkce se použije pro vrtání hlubokých otvorů s přerušením pracovního posuvu. Nástroj se pohybuje pracovním posuvem F přerušovaně až do hloubky Z G73 Z-120 H15 F0.2 Z - souřadnice hloubky vrtání H - dráha, po které se pracovní pohyb přeruší F - posuv v mm/ot

11 ZÁVIT S VERTIKÁLNÍM PŘÍSUNEM - G78 funkce se využije při vnějším i vnitřním řezaní závitů, přísuv nástroje ukazuje následující obrázek, G78 X18.4 Z-50 H0.1 K1.5 X - souřadnice konečného průměru Z - souřadnice délky závitu H - hloubka třísky K - stoupání závitu

12 ZÁVIT S BOČNÍM PŘÍSUNEM - G79 G79 X.. Z.. H..K.. X - souřadnice konečného průměru Z - souřadnice délky závitu H - hloubka třísky K - stoupání závitu

13 VRTÁNÍ - G81 funkce se použije pro naprogramování vrtání na souřadnici, po vyvrtání se nástroj vrátí do počáteční polohy, G81 Z-45 F0.2 Z - souřadnice hloubky vrtání, F - posuv v mm/ot

14 SOUSTRUŽENÍ KUŽELU G82 G82 X 20 Z 0 E -70 R 60 D 1 H 0.4 X - konečný průměr (malý průměr) Z - rohový bod kuželovité kontury ve směru osy otáčení ( první bod na ose Z od nulového bodu obrobku) E - (nebo L) - koncový bod kuželovité kontury ve směru osy otáčení ( druhý bod na ose Z od nulového bodu obrobku) R - počáteční průměr (velký průměr) D - míra nastavení na jeden řez (přísuv,hloubka třísky) H - přídavek obrábění na čisto. Adresa H je vždy nutná, pokud není požadován přídavek na čisto, musí být H=0. Při vnějších cyklech má adresa H kladnou hodnotu, při vnitřních zápornou

15 VRTÁNÍ S VÝPLACHEM - G83 funkce se použije při hlubokém vrtání, nástroj během vrtání musí vytáhnout (rychloposuvem), aby se provedl výplach pro odstranění odvrtaného materiálu, G83 Z-120 H15 F0.2 Z - souřadnice hloubky vrtání, H - dráha, po které se pracovní pohyb přeruší, F - posuv v mm/ot

16 VYSTRUŽOVÁNÍ - G85 funkce se využije při vystružování, když se nástroj pohybuje pracovním posuvem po stejné dráze jako při vrtání, před vystružováním je nutno provést vrtání a ponechat přídavek 0.3mm, G85 Z-120 F0.1 Z souřadnice hloubky zavrtání (vystružování), F - posuv v mm/ot

17 POUŽITÁ LITERATURA

18 Děkuji za pozornost UOV Petr Svoboda
