1 Novinky v Tecnomatix 10.1 Jiří Kopenec Siemens PLM Connection 2012 Česká republika června, Seč

2 Agenda Process Simulate Robotics and Automation Process Simulate Human Technologies and Framework Page 2

3 Process Simulate Page 3

4 Přidání Compound Part/Resource z Navigation Tree do nahrané RobCAD study Možnosti Přímé přidání pomocí Drag & Drop Compound Part nebo Compound Resource do nahrané studie Úspora času eliminací potřeby opětovného nahrávání studie Page 4

5 Sladění s Teamcenter Plant BOP Capabilities Podpora Teamcenter Manufacturing Plant BOP in Process Simulate Zobrazení nového Plant BOP typu a ikony Procesní plánování pro různé modely skrz několik závodů Page 5

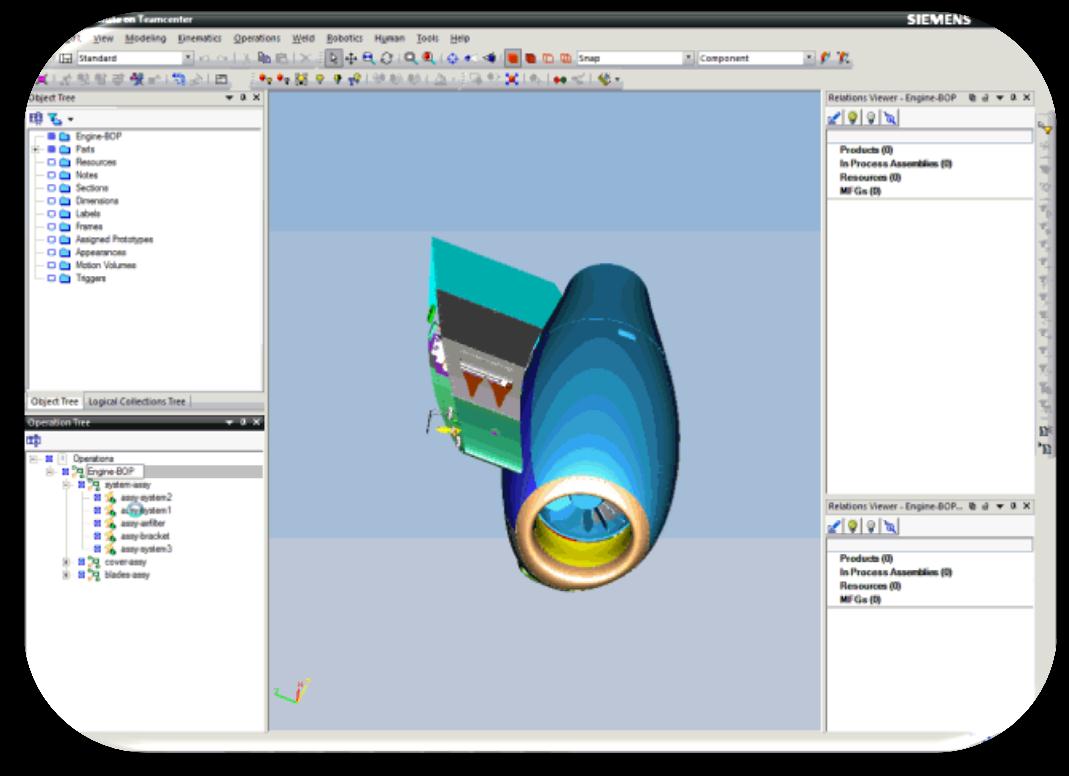

6 Opětovné přiřazení součástí a zdrojů v PS on TC Možnosti Snadnější přiřazování součástí a zdrojů v PS on TC Přesunutí Drag&Drop z Relation Viewer do Operation tree, přesunutím nebo zkopírováním součástí a zdrojů mezi operacemi v Teamcenter Zlepšení využitelnosti přiřazování součástí a zdrojů mezi operacemi v Teamcenter Page 6

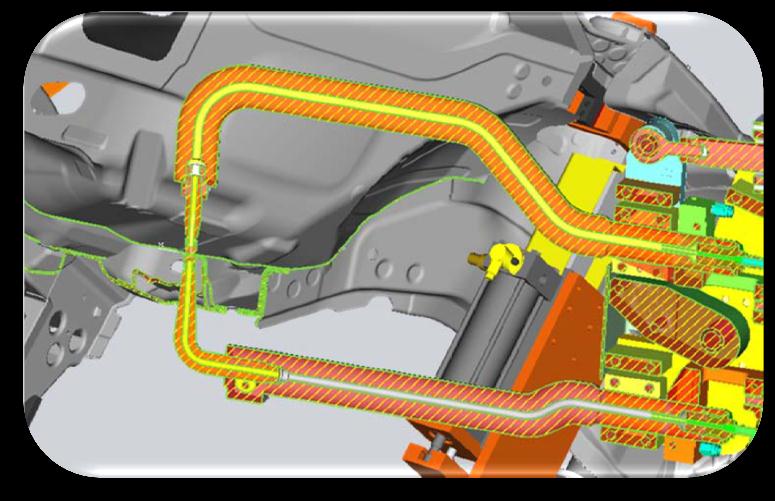

7 Volume Clip and Section Enhancements Možnosti Použít Volume Section pro vytvoření řezu Pozice, velikost a tvar může být měněn Funkce hatching a capping přídány pro Volume section i pro Section plane Lepší schopnosti řezů pro analýzy a dokumentaci Page 7

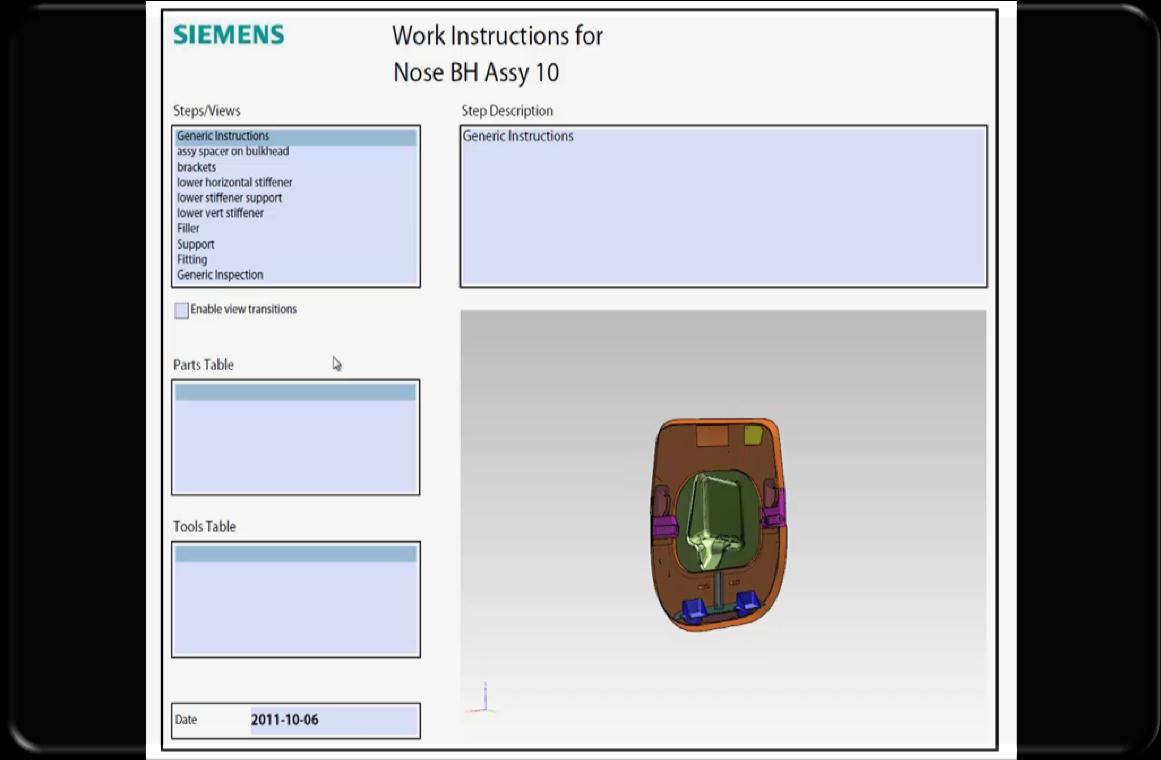

8 3D PDF in Process Simulate Možnosti Podpora 3DPDF (PRC option only) na 64 bit Integrace s Teamcenter 9.1 OOTB 64 bit podpora a integrace s Teamcenter Page 8

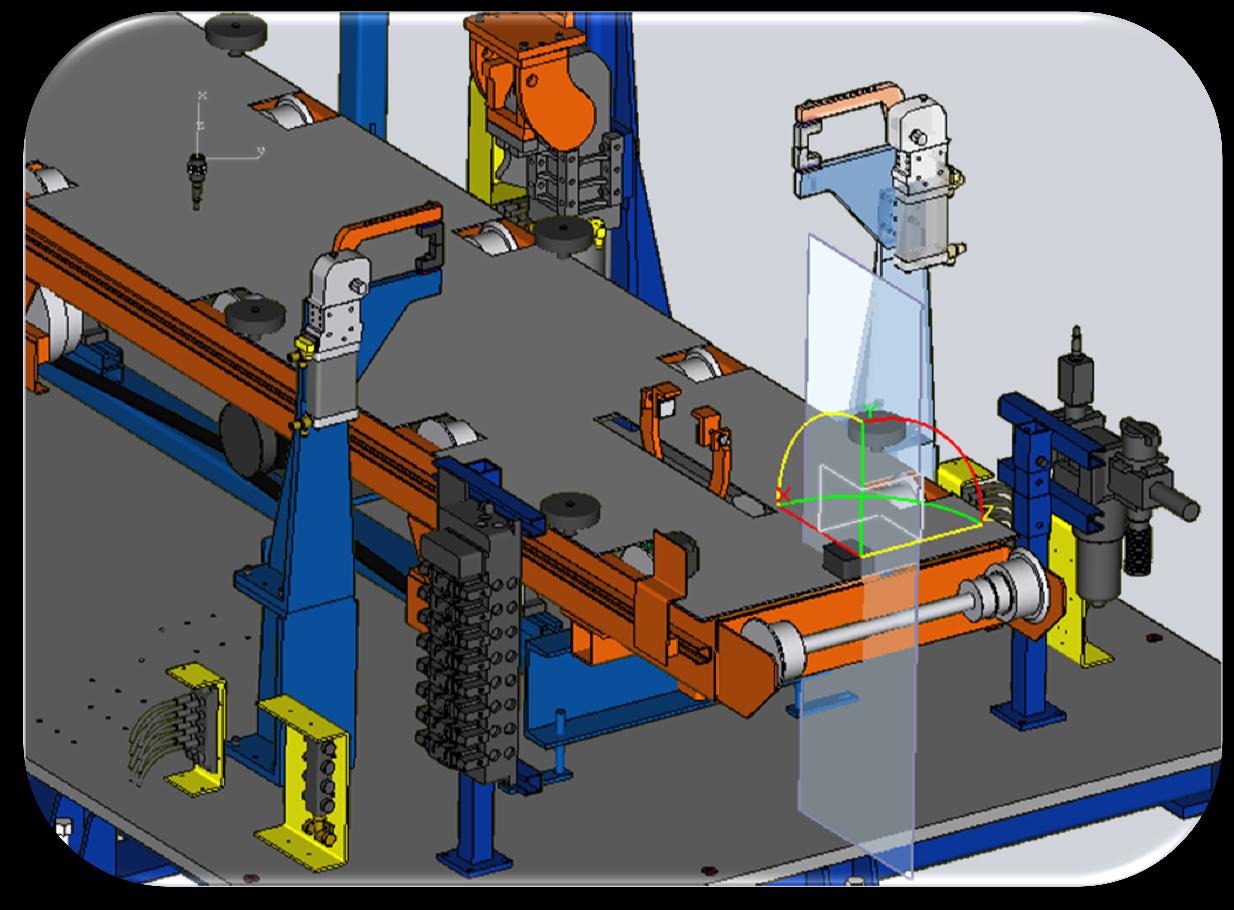

9 Mirror Objects in Modeling Zrcadlení komponent a entit Včetně kinematiky Možnosti Pokročilá možnost manipulace s rovinou zrcadlení Zobrazení náhledu zrcadleného objektu Vytvoření nového prototypu pro zrcadlený objekt (pouze pro emserver) Efektivní modelování a využití existujících dat Page 9

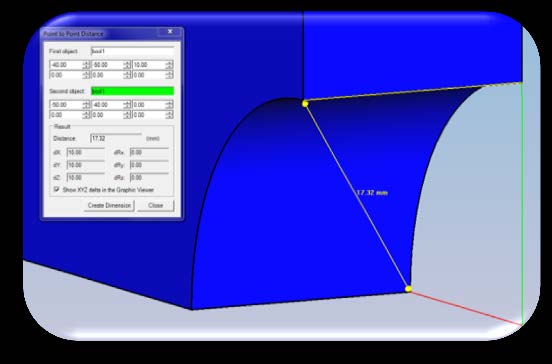

10 Kótování a měření - vylepšení Capabilities Face and Edge Pick Levels Měření úhlů mezi lineárními rohy a rovinnými plochami Měření lineární vzdálenosti mezi paralelními: lineární hrany a\nebo plochami Měření vzdálenosti a rotace mezi selforigin framy Vytvoření kót z měření Lepší měřící a kótovací nástroje Page 10

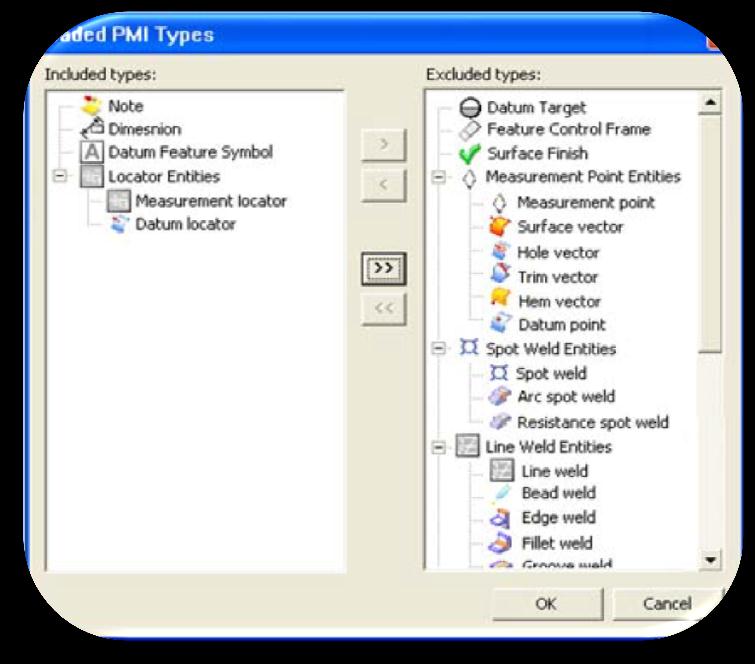

11 PMIs Compatibility Možnosti Nahrání vybraných PMI typů Filtrování a zobrazování na základě PMI Export JT s vybranými PMI Pokročilá podpora PMI v Tecnomatix Page 11

12 Robotics and Automation Page 12

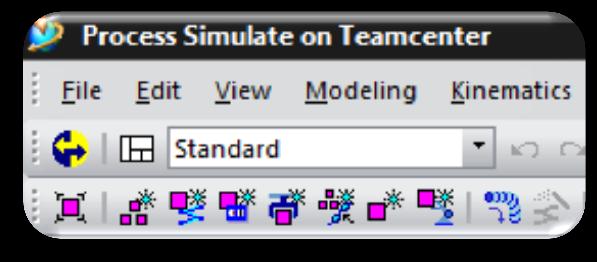

13 Pick & Place Operations in Process Simulate on Teamcenter Možnosti Schopnost vytvořit a použít Pick & Place operaci v Process Simulate on Teamcenter Stejná funkcionalita jako v Process Simulate on emserver Rozšíření workflow v Process Simulate on Teamcenter Page 13

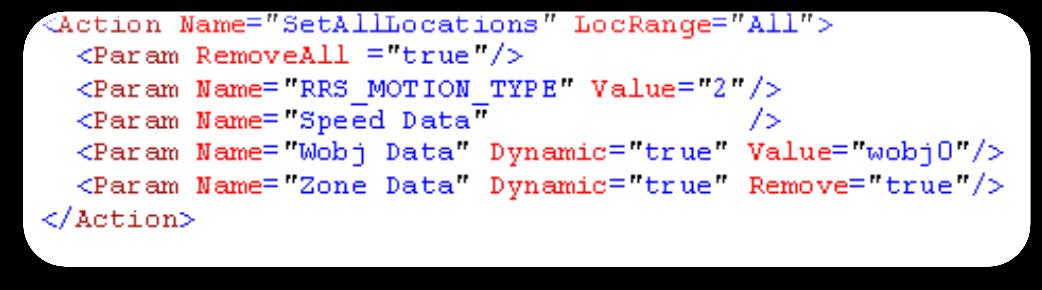

14 Robotic Path Template Možnosti Použití standardních procesních šablon pro autorizaci robotických cest Vytváření šablon použitím různých akcí: Přidání/Odebrání robotických parametrů Přidání/Odebrání OLP příkazu Přidání/Editování lokací Nastavit lakovací pistoli On/Off Podpora různých šablon pro odlišné kontrolery Automatizovaná autorizace cesty a OLP Page 14

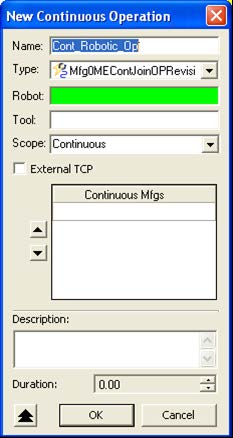

15 New Weld Operations Model of Teamcenter 9.0 Možnosti New Weld Operations tvoří následující typy operací v Process Simulete nad Teamcenter - MEDiscreteJoinOp New Continuous Operations tvoří následující typy operací v Process Simulate nad Teamcenter - MEContinuousJoinOp Zobecnění robotických operací Jednoduché rozlišení různých robotických operací Page 15

16 Robot Jog Možnosti Jog vnější klouby z Robot Jog kotouče Možnost uložení pozic externí osy Zámek TCP přepínatelný v Robot Jog: Posun externích kloubů Podpora sedmých os a otočných stolů Umožňuje funkci Robot Placement Lepší manipulace s robotem. Page 16

17 Robot Tracking Viewer Možnosti Sledování dosahu robotů i několika robotů Grafické zobrazení dosahů Možnost sledování po celou dobu simulace Tvorba trackovacích sad pro několik robotů. Page 17

18 Soft E-Stop (Přidán Pause Signál robota) Možnosti Přídání Soft E-Stop program pause signal Při spuštění Soft E-Stop signálu se robot zastaví, po jeho vypnutí robot pokračuje v pohybu Umožňuje simulaci a ověření skutečného selhání Page 18

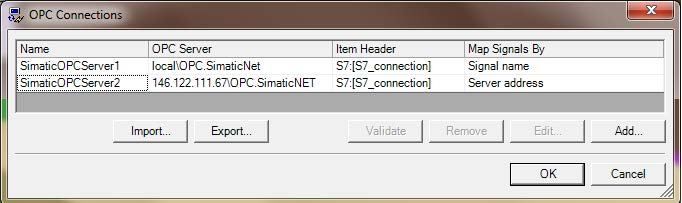

19 Multiple OPCs Connection Možnosti Dovoluje spuštění OPC simulace, při spojení s více než jedním OPC serverem Signály jsou sdělovány pouze s OPC serverem, ke kterému patří Umožňuje virtuální zprovoznění několika stanic kontrolovaných několika PLC Page 19

20 Nový uživatelských interface pro Pick Level a Pick Intent New Pick Levels Faces Edges Capabilities Žádná potřeba přípravy částí Nabízí nové funkce pro Measuring, Dimensioning a projekci kontinuálních Mfg Lepší zvýraznění CAD dat Page 20

21 Process Simulate Human Page 21

22 New Figures and Scaling Human Representation Oblečené a základní postavy Vylepšení antropometrického škálování včetně definování poměru pasu nad kyčlí Page 22

23 Predikce vlivu sil na držení těla a pozici chodidel Fast Posturing Držení těla automaticky v závislosti na námaze, kterou je nutné vynaložit v každém směru Zahrnuje predikci umístění chodidel Založeno na výzkumu Univerzity v Michiganu (Humosim research) Page 23

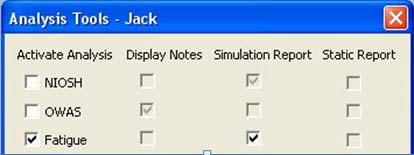

24 Hodnocení únavy Hodnocení únavy Založeno na Rohmertově únavové a recovery rovnici Posouzení nahromadění únavy během simulace Identifikování činností a částí těla s nahromaděnou únavou Page 24

25 Multi-Actor and Part Tracking Motion Capture Sledování více herců současně Sledování objektů jako nástroje, díly Využití aplikací třetích stran (Siemens Technology Partners) Motion Tracking systems Page 25

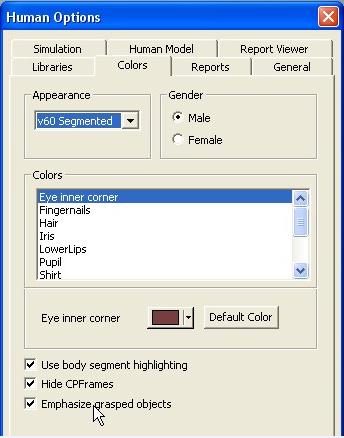

26 Zlepšení použitelnosti Využití Zvýraznění uchopeného objektu Page 26

27 Technologies & Framework Page 27

28 Pack & Go Import/Export Možnosti Export Wizard nabízí: Konfiguraci k vyloučení typů objektů, atributů, souborů z exportu Plánování vykonání exportu Import Wizard Plánování vykonání importu Konfiguraci k vyloučení vybraných souborů z importu Compare tool k porovnání importovaných dat s existujícími daty v databázi.pgz file Důsledná a efektivní výměna dat Page 28

29 Tvorba Monolithic JT in CAD Import Možnosti Tvorba nové JT montážní struktury, kde podsestavy budou uloženy jako monolitické JT Hierarchie bude zobrazovat pouze přímé uzly potomků Struktura podsestav může být zobrazena v úrovni entit Možnost vybrat různé typy tříd pro každý monolitický uzel Zvýšená využitelnost a výkon Page 29

30 Tecnomatix License Utility The Tecnomatix License Utility Možnost definovat mix licenčních metod Je možné specifikovat licenční server a licenční souboru současně Page 30

31 Děkuji za pozornost!
