Co je nového v RhinoCAMu 2012

Transkript

1 Co je nového v RhinoCAMu únor Tento dokument popisuje nové funkce a vylepšení, které přináší RhinoCAM 2012, CAM systém pro Rhinoceros 4.0 a Rhinoceros 5.0 od společnosti MecSoft Corporation. 2012, MecSoft Corporation 1

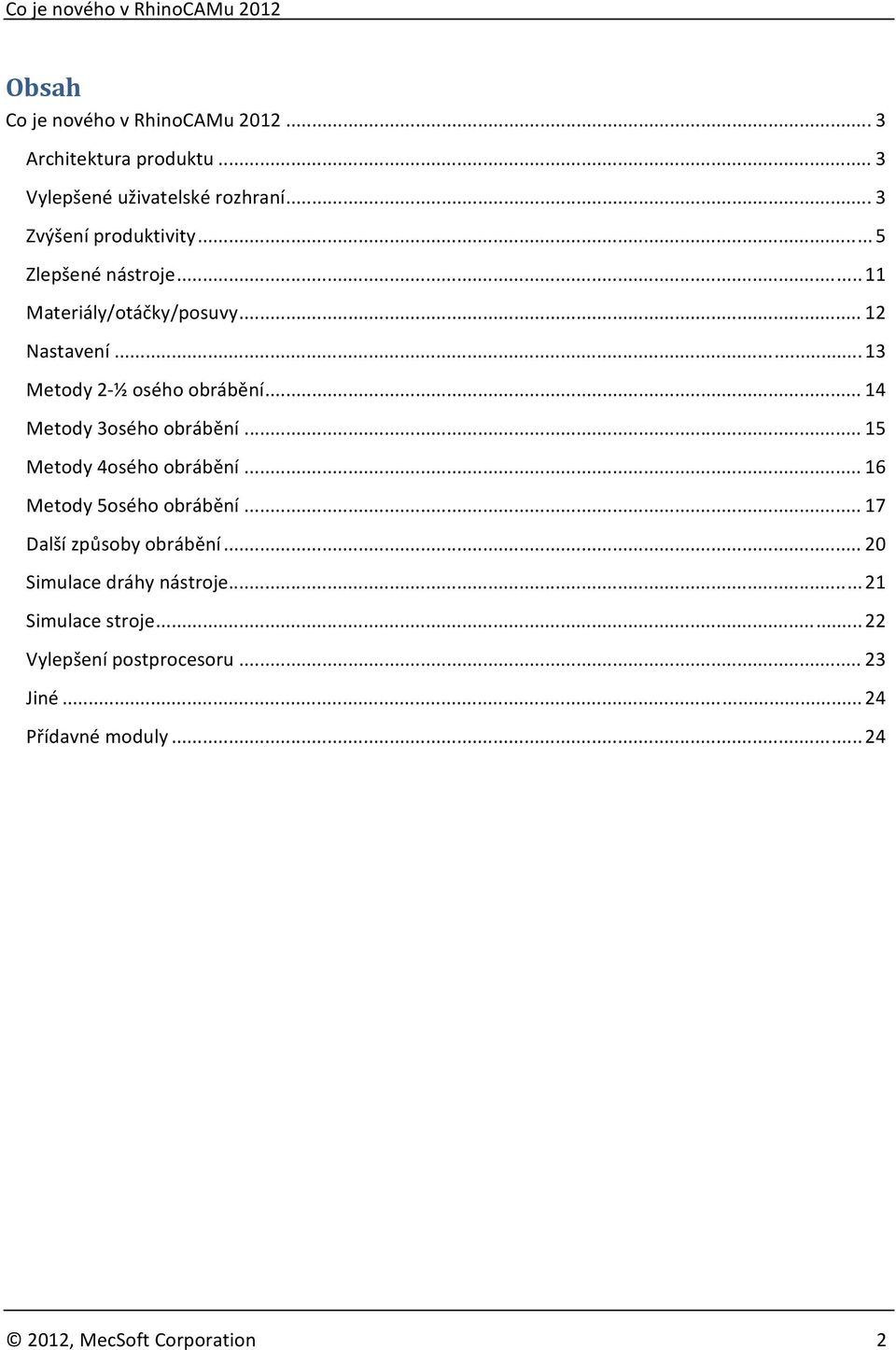

2 Obsah Co je nového v RhinoCAMu Architektura produktu... 3 Vylepšené uživatelské rozhraní... 3 Zvýšení produktivity... 5 Zlepšené nástroje Materiály/otáčky/posuvy Nastavení Metody 2 ½ osého obrábění Metody 3osého obrábění Metody 4osého obrábění Metody 5osého obrábění Další způsoby obrábění Simulace dráhy nástroje Simulace stroje Vylepšení postprocesoru Jiné Přídavné moduly , MecSoft Corporation 2

3 Co je nového v RhinoCAMu 2012 Architektura produktu 1. 64bitová verze využijte výhod 64bitové architektury. Ta vám mimo jiné umožní zpracovávat velké modely. Vylepšené uživatelské rozhraní 2. Rozhraní Ribbon pro Prohlížeč ObrOp zpřehledňuje funkce nastavení a programování, snižuje klikání myší. 3. Ukotvitelné okno ObrOp umožňuje přepínat mezi plovoucími okny a ukotvit okno ObrOp. 2012, MecSoft Corporation 3

4 4. Vizualizace bezpečné roviny během jejího nastavování během specifikace parametrů zobrazí bezpečnou rovinu nad geometrií součásti. 5. Zadávání Z ových úrovní pro horizontální způsoby obrábění umožňuje zadat omezení obrábění v ose Z uchopením libovolného bodu na modelu. 2012, MecSoft Corporation 4

5 1. Nová schémata vzhledu výběrem tématu změníte vzhled nástrojových palet. Zvýšení produktivity 6. Obráběcí regiony používejte opakovaně obráběcí regiony pomocí vytvoření předdefinovaných obráběcích regionů. Tyto regiony naleznete v prohlížeči Obráběcí objekty (ObrObj) Záložka Regiony vám umožní Vytvořit předdefinované obrábění regiony z křivek a rovinných oblastí Specifikovat počáteční bod u uzavřených křivek 2012, MecSoft Corporation 5

6 Otočit směr křivky Vytvořit body můstků automaticky Definovat body můstků ručně Upravit body můstků Smazat body můstků Tyto objekty lze vybrat jako obráběcí prvky pro generování obráběcích operací. 7. Báze znalostí uložení a načtení bází znalostí Archivujte celé posloupnosti operací a všechny přidružené parametry do Báze znalostí (zkráceně Z Báze). Báze znalostí můžete nahrávat v jiných souborech s obráběnými součástmi. 8. Ukládání výchozích parametrů výchozí Báze znalostí vám umožňuje nastavit výchozí parametry pro obráběcí operace. Díky tomu můžete opakovaně používat parametry operací, aniž byste je museli všechny zadávat při programování nové součásti znovu. 2012, MecSoft Corporation 6

7 9. Grafický editor dráhy nástroje * provádění neasociativních úprav dráhy nástroje. Po vytvoření obráběcí operace můžete dráhu nástroje editovat a přidávat příkazy postprocesoru. 2012, MecSoft Corporation 7

8 10. Přetažení nástrojů do Prohlížeče ObrOp umožňuje vybrat jiný nástroj pro existující operaci prostým přetažením nástroje z okna Nástroje do Prohlížeče ObrOp. 2012, MecSoft Corporation 8

9 11. Přetažení Báze znalostí do Prohlížeče ObrOp díky tomu může uživatel jednoduše vybrat nastavení nebo operaci ve Znalostní bázi a přetáhnout ji do Prohlížeč obráběcích operací pro naprogramování operace. 12. Grafická definice a editace bodů můstků a) Body můstků lze zvolit ručně na křivce regionu. b) Úprava bodů můstků přemístění bodů můstků přesunutím bodu na křivce pomocí tažení myší. 2012, MecSoft Corporation 9

10 13. Vyloučené regiony v kapsování a v čelním frézování pro upínky definujte regiony, které budou vyloučeny z obrábění. 14. Výběr hran plochy nebo stěny jako regionu pro obrábění umožňuje vybrat hrany ploch jako regiony pro obrábění 2012, MecSoft Corporation 10

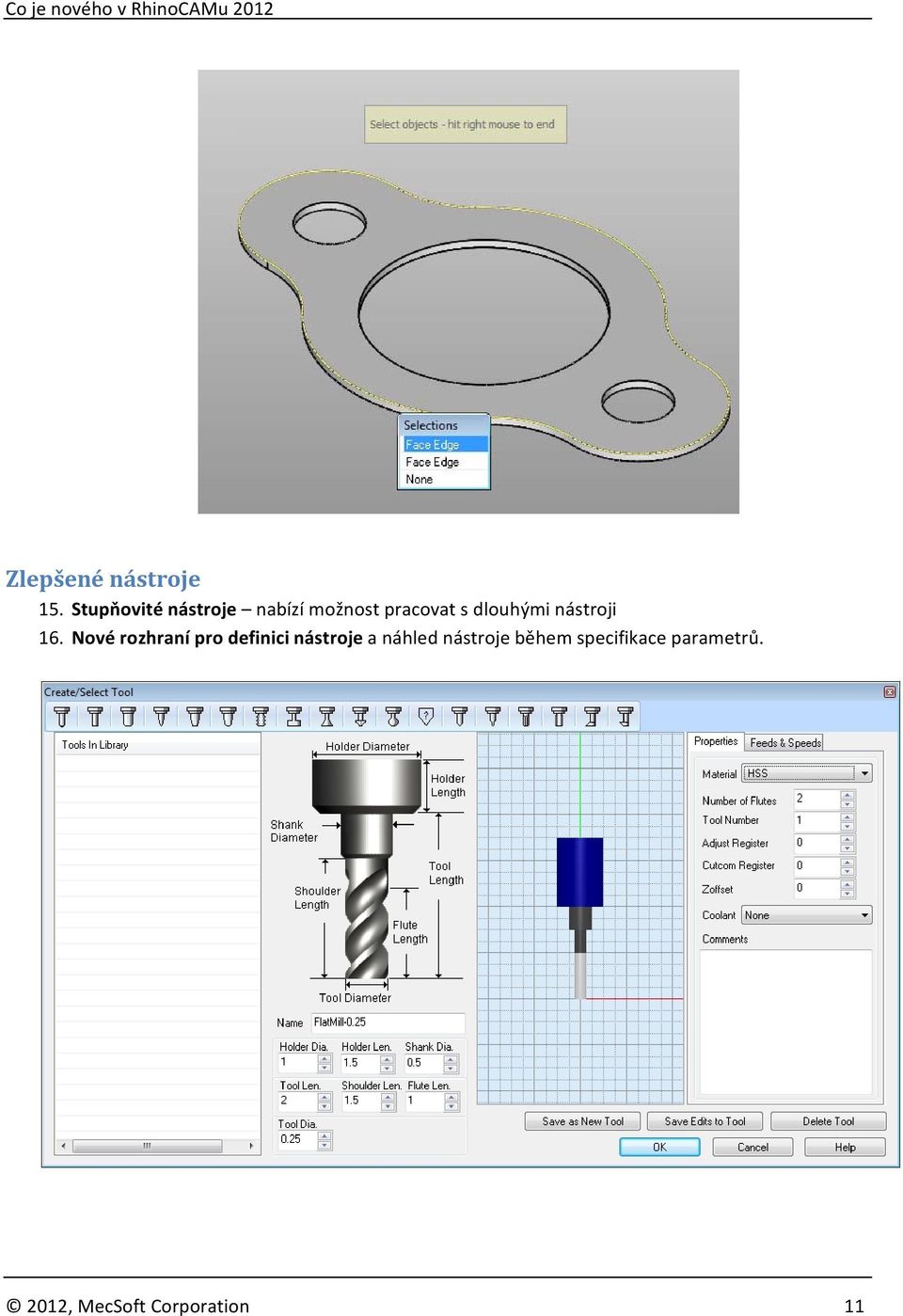

11 Zlepšené nástroje 15. Stupňovité nástroje nabízí možnost pracovat s dlouhými nástroji 16. Nové rozhraní pro definici nástroje a náhled nástroje během specifikace parametrů. 2012, MecSoft Corporation 11

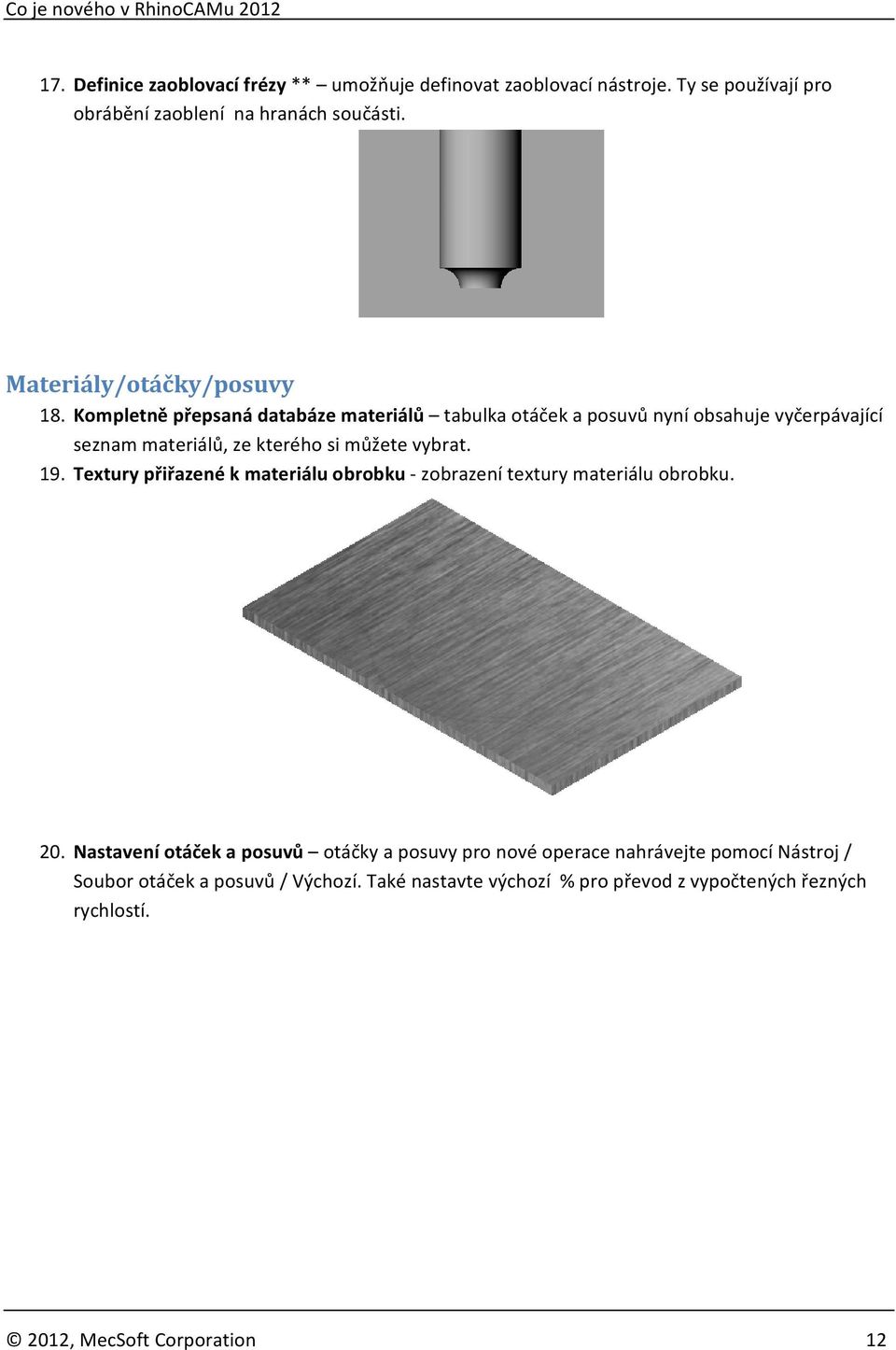

12 17. Definice zaoblovací frézy ** umožňuje definovat zaoblovací nástroje. Ty se používají pro obrábění zaoblení na hranách součásti. Materiály/otáčky/posuvy 18. Kompletně přepsaná databáze materiálů tabulka otáček a posuvů nyní obsahuje vyčerpávající seznam materiálů, ze kterého si můžete vybrat. 19. Textury přiřazené k materiálu obrobku zobrazení textury materiálu obrobku. 20. Nastavení otáček a posuvů otáčky a posuvy pro nové operace nahrávejte pomocí Nástroj / Soubor otáček a posuvů / Výchozí. Také nastavte výchozí % pro převod z vypočtených řezných rychlostí. 2012, MecSoft Corporation 12

13 21. Koeficienty redukce posuvu nastavte koeficienty redukce posuvu pro zapichování mezi úrovněmi a pro první průchod XY. Nastavení 22. Nastavení souřadného systému stroje nastavte směr obrábění. Ten orientuje souřadný systém stroje tak, aby byla součást orientována stejně jako by byla upnutá na stroji. 2012, MecSoft Corporation 13

14 23. Nastavení pracovní nuly definuje nulový bod kusu (součásti nebo přídavku). Pracovní nula přesune počátek OSS (obráběcího souřadného systému) do požadovaného umístění. Metody 2 ½ osého obrábění 24. Obrábění T drážky ** obrábějte T drážky pomocí čelní frézy 2012, MecSoft Corporation 14

15 25. Definice počátečního bodu v kapsování umožňuje vybrat bod jako vstupní bod nájezdového pohybu. Metody 3osého obrábění 26. Obrábění rovin * obrábí pouze horní rovné plochy 2012, MecSoft Corporation 15

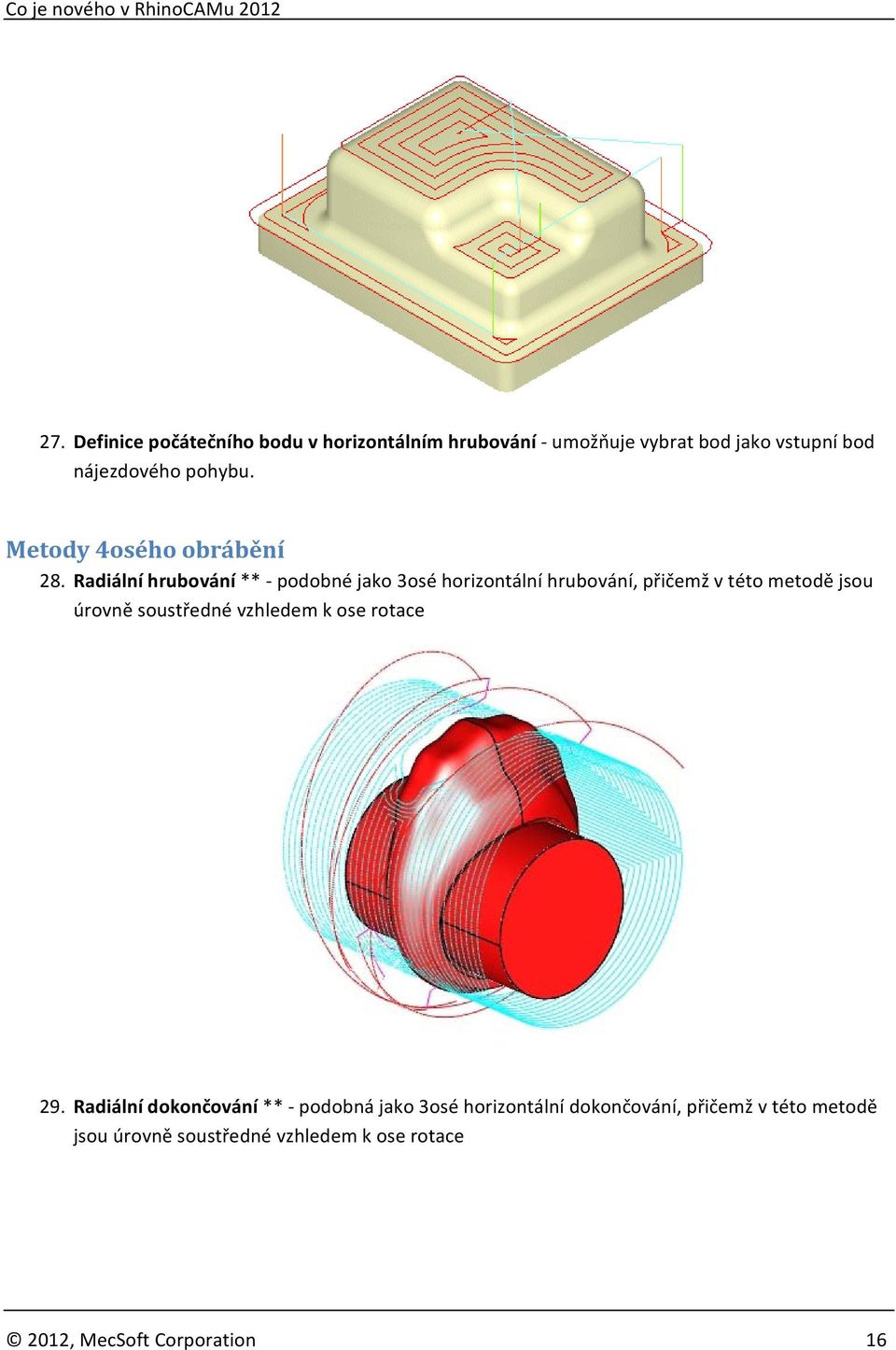

16 27. Definice počátečního bodu v horizontálním hrubování umožňuje vybrat bod jako vstupní bod nájezdového pohybu. Metody 4osého obrábění 28. Radiální hrubování ** podobné jako 3osé horizontální hrubování, přičemž v této metodě jsou úrovně soustředné vzhledem k ose rotace 29. Radiální dokončování ** podobná jako 3osé horizontální dokončování, přičemž v této metodě jsou úrovně soustředné vzhledem k ose rotace 2012, MecSoft Corporation 16

17 30. Metoda Projekční kapsování ** podobná jako 3osé projekční kapsování, používá se pro předdokončování a dokončování kapes s tvarovými dny a/nebo stěnami. Kapsy jsou definovány regiony a následně jsou vygenerovány postupné vnitřní ofsety těchto vnějších regionů. Půdorysně se nástroj pohybuje podél těchto ofsetů a výškově přitom sleduje kontury součásti. Metody 5osého obrábění 31. Obrábění projekcí křivky *** typicky používané pro řezání vyfouknutých výlisků a lisovaných plechů. 2012, MecSoft Corporation 17

18 32. Obrábění po křivce *** dráha nástroje kopíruje povrch součásti a sleduje křivky. 33. Obrábění mezi 2 křivkami *** obrábí přechodový pás mezi dvěma křivkami. Dráha nástroje vytváří postupný přechod z jedné křivky do druhé a nástroj zůstává kolmý k ploše. 2012, MecSoft Corporation 18

19 34. Obrábění po řídicí křivce *** používá se pro řezání vyfouknutých výlisků a lisovaných plechů a nástroj sleduje křivku. 35. Obrábění kolmo k ploše *** podobné jako paralelní dokončování, nástroj se pohybuje podle vzoru obrábění a sleduje přitom kontury součásti a zůstává kolmý k ploše 2012, MecSoft Corporation 19

20 36. Obrábění bokem nástroje *** odebírání materiálu probíhá bokem nástroje. Další způsoby obrábění 37. Operace řízení stroje * používá se pro výstup sady kódových instrukcí do stroje. Tyto instrukce jsou specifikovány v postprocesoru. 2012, MecSoft Corporation 20

21 Simulace dráhy nástroje 38. Simulace na základě vzdálenosti umožní zadat hodnotu a simulovat v režimu podle vzdálenosti. 39. Textury materiálů simulace obrábění vygenerovaných drah nástroje s texturou materiálu. 40. Zvýšení výkonu ** zvýšení produktivity při simulaci dráhy nástroje. 2012, MecSoft Corporation 21

22 41. Prohlížeč dráhy nástroje krokujte dráhu nástroje v prohlížeči dráhy nástroje. Simulace stroje 42. Grafická definice strojů * umožňuje vybrat stroj z knihovny strojů 43. Visualizace pohybů stroje * simulace skutečného obrábění vygenerovaných drah se simulací stroje. 2012, MecSoft Corporation 22

23 Vylepšení postprocesoru 44. Nová pravidla pojmenování výstupních souborů nastavení pravidel pro název výstupního souboru při postprocesu obráběcích operací. 45. Přidání nové koncovky výstupního souboru po kliknutí na tlačítko Přidat nový můžete přidat novou koncovku. 2012, MecSoft Corporation 23
