1 SIMATIC PCS 7 Archivace a prezentace dat Jan Kváč Siemens, s.r.o. jan.kvac@siemens.com tel:

2 Možnosti archivace výrobních dat v SIMATIC PCS 7 I. Přímo na OS (krátkodobě) StoragePlus server (menší projekt) Centrální archivační server CAS Procesní historian CAS nebo StoragePlus nebo PH Max OS klientů Terminal bus Max. 12 OS serverů... System bus...

3 Možnosti archivace výrobních dat v SIMATIC PCS 7 II. Přímo na OS serveru nebo single stanici pouze pro malé projekty a malé množství archivovaných dat po relativně krátkou dobu v řádu měsíců. StoragePlus server Archivace přibližně hodnot/s z max. čtyř single stanic, serverů nebo párů serverů. Běží na nezávislém PC. Možnost prezentace dat přes Internet Explorer. Centrální archivační server CAS Vysoce výkonná archivace dat až hodnot/s. Běží na nezávislém PC, možnost redundance. Archivace po segmentech. Možnost napojit na StoragePlus a prezentovat data přes Internet Explorer. Možnost archivace dat pouze z jednoho Multiprojektu. Procesní historian Preferovaná varianta v PCS 7 V8.01. Škálovatelný systém, výkon archivace závisí pouze na použitém hardware. Možnost archivace dat z více multiprojektů, možnost redundance. Archivace probíhá online, nečeká na uzavření segmentu

4 SIMATIC Procesní historian SIMATIC Process Historian Centrální, dlouhodobý archiv výrobních dat Vysoký výkon při velkém množství dat, výkon závislý pouze na HW PC Data lze získávat z libovolného množství PCS 7 a WinCC systémů paralelně Rozšiřitelné bez přerušení výroby Maximální transparentnost dat Vysoká dostupnost dat i v redundantním provozu Vysoké zabezpečení pomocí integrovaného backup systému Prezentace dat pomocí Information Serveru Možnost migrace dat s CAS do PH Možnost zpřístupnění dat dále pomocí OPC HDA / A&E Process Historian výkonný, rozšiřitelný, dlouhodobý archiv pro PCS 7.

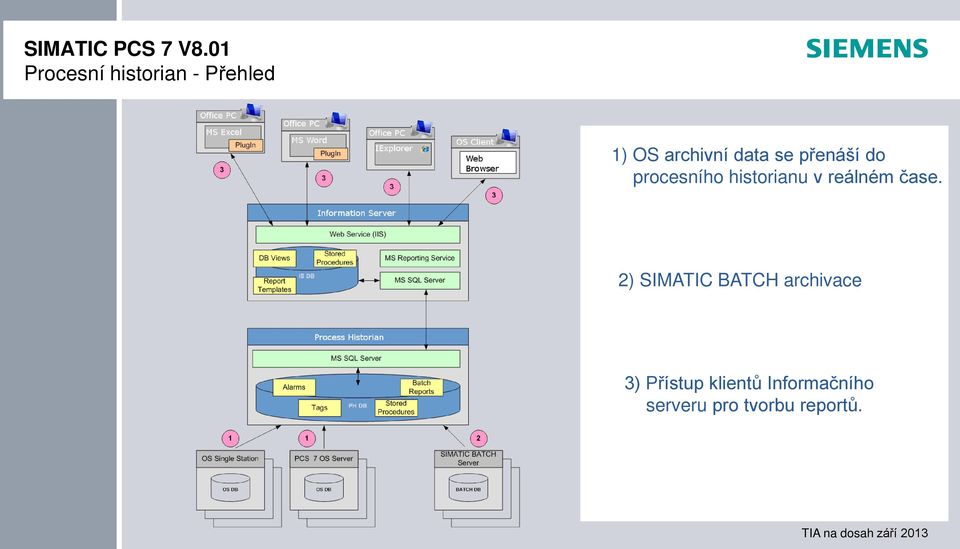

5 Procesní historian - Přehled 1) OS archivní data se přenáší do procesního historianu v reálném čase. 2) SIMATIC BATCH archivace 3) Přístup klientů Informačního serveru pro tvorbu reportů.

6 Procesní historian konfigurace na inženýrské stanici 1. HW Config Simatic Manager 4.

7 Procesní historian konfigurace na PH serveru Vytížení PC Archivace dat a hlášení Stav PH

8 Procesní historian konfigurace na PH serveru Zobrazení projektu Počet dat a hlášení z projektu

9 Procesní historian konfigurace na PH serveru Zatížení disků

10 Procesní historian konfigurace na PH serveru Diagnostika

11 Procesní historian konfigurace na PH serveru informace o licenci

12 Možnosti prezentace archivovaných dat v SIMATIC PCS 7 I. Přímo na operátorské stanici do csv StoragePlus Viewer (menší projekt) DataMonitor Information Server

13 Možnosti prezentace archivovaných dat v SIMATIC PCS 7 II. Přímo na operátorské stanici do csv přímo z trendu nebo seznamu alarmů možnost exportovat data do CSV formátu. Možnost vybrat pouze část nebo všechny data StoragePlus Viewer je součástí StoragePlus serveru nebo CAS a umožňuje prezentace archivních dat a hlášení dat přes Internet Explorer libovolnému množství účastníků. Umožňuje si vytvářet reporty a export do CSV. DataMonitor DataMonitor je nainstalován přímo na operátorské stanici (single stanice nebo klient), na které běží IIS server. Umožňuje vytvářet webové stránky pro prezentaci dat, reporty do PDF a XLS. Umožňuje také náhled na obrazovky operátorské stanice bez možnosti ovládání. Information server Preferovaná varianta v PCS 7 V8.01. Má přístup na archivní data z Proces Historianu nebo OS. Možnost prezentace dat pomocí reportů, možnost automatického zasílání reportů em. Reporty je možné tvořit pomocí MS Report Buideru.

14 SIMATIC Information Server 2013 SIMATIC Information Server Přístup na archivní data z WinCC a z SIMATIC Process Historian Vytvoření a správa protokolů pomocí webového rozhraní Systém protokolů je založen na standardu MS Reporting Services Využití standardních nástrojů jako je MS Excel a MS Word Automatické zasílání protokolů jako Událostně řízené vytváření reportů např. na tag nebo v zadaný čas Správa uživatelů a jejich přístupových práv pro zajištění bezpečnosti předávaných informací Výkonný systém založený na webovém rozhraní pro analýzu a protokoly s přístupem na veškerá uložená data (WinCC Archive a SIMATIC Process Historian)

15 SIMATIC Information Server 2013 Webportal

16 SIMATIC Information Server 2013 napojení na PH a OS archiv Konfigurace uživatelů konfigurace napojení na OS/PH server Zadání názvu OS/PH server

17 Information Server Reporting z OS Archivu šablony reportů konfigurace reportů, export a přihlášení ů

18 SIMATIC Information Server protokoly ze standardních předloh Trendy a grafické objekty Statistické vyhodnocení alarmů Tabulky pro alarmy a měřené veličiny

19 SIMATIC Information Server příklady reportů Raw material consumption Production Report

20 SIMATIC Information Server editor reportů Microsoft Report Builder Microsoft Visual Studio

21 SIMATIC Information Server integrované nástroje v MS Office Office Add-in pro Excel a Word MS Office 2003, 2007 a 2010 Archivní proměnné Alarmy Užití již předpřipravených předloh

22 SIMATIC Information Server vytvoření protokolu v Excelu 1. Spuštění Excelu 4. Konfigurace archivní proměnné 2. Připojení na server 3. Vložení archivní proměnné

23 SIMATIC Information Server archivní proměnná konfigurace v Excelu 5. Vytvoření protokolu 6. Výsledek

24 SIMATIC Information Server vytvoření protokolu v Excelu z předlohy 1.Výběr protokolu 3. Výsledek 2. Výběr typu alarmu

25 Více informací Vytváření vlastních reportů v MS Report studiu Entry-ID: Instalace procesního historianu/informačního serveru Entry-ID: SIMATIC Process Control System PCS 7 PCS 7 Readme V8.0 including Update 1 SIMATIC Process Historian V8.0 Update 1 Process Historian Administration SIMATIC Information Server V8.0 Update 1 Information Server Documentation Entry-ID: Entry-ID: Entry-ID:

26 Otázky Děkuji za pozornost Děkuji za pozornost Otázky a odpovědi?
