Co je nového v Solid Edge ST6?

Transkript

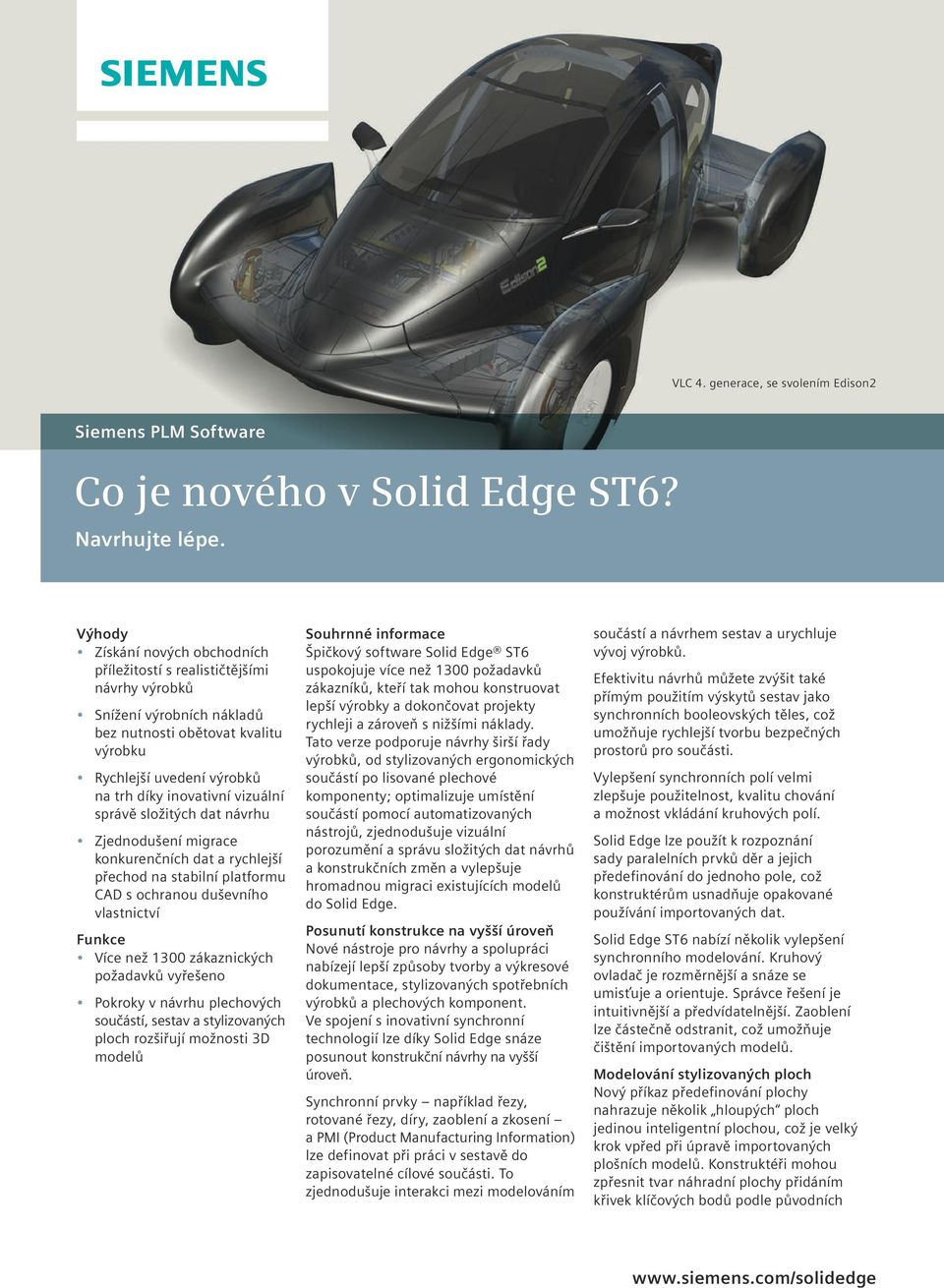

1 VLC 4. generace, se svolením Edison2 Siemens PLM Software Co je nového v Solid Edge ST6? Navrhujte lépe. Výhody Získání nových obchodních příležitostí s realističtějšími návrhy výrobků Snížení výrobních nákladů bez nutnosti obětovat kvalitu výrobku Rychlejší uvedení výrobků na trh díky inovativní vizuální správě složitých dat návrhu Zjednodušení migrace konkurenčních dat a rychlejší přechod na stabilní platformu CAD s ochranou duševního vlastnictví Funkce Více než 1300 zákaznických požadavků vyřešeno Pokroky v návrhu plechových součástí, sestav a stylizovaných ploch rozšiřují možnosti 3D modelů Souhrnné informace Špičkový software Solid Edge ST6 uspokojuje více než 1300 požadavků zákazníků, kteří tak mohou konstruovat lepší výrobky a dokončovat projekty rychleji a zároveň s nižšími náklady. Tato verze podporuje návrhy širší řady výrobků, od stylizovaných ergonomických součástí po lisované plechové komponenty; optimalizuje umístění součástí pomocí automatizovaných nástrojů, zjednodušuje vizuální porozumění a správu složitých dat návrhů a konstrukčních změn a vylepšuje hromadnou migraci existujících modelů do Solid Edge. Posunutí konstrukce na vyšší úroveň Nové nástroje pro návrhy a spolupráci nabízejí lepší způsoby tvorby a výkresové dokumentace, stylizovaných spotřebních výrobků a plechových komponent. Ve spojení s inovativní synchronní technologií lze díky Solid Edge snáze posunout konstrukční návrhy na vyšší úroveň. Synchronní prvky například řezy, rotované řezy, díry, zaoblení a zkosení a PMI (Product Manufacturing Information) lze definovat při práci v sestavě do zapisovatelné cílové součásti. To zjednodušuje interakci mezi modelováním součástí a návrhem sestav a urychluje vývoj výrobků. Efektivitu návrhů můžete zvýšit také přímým použitím výskytů sestav jako synchronních booleovských těles, což umožňuje rychlejší tvorbu bezpečných prostorů pro součásti. Vylepšení synchronních polí velmi zlepšuje použitelnost, kvalitu chování a možnost vkládání kruhových polí. Solid Edge lze použít k rozpoznání sady paralelních prvků děr a jejich předefinování do jednoho pole, což konstruktérům usnadňuje opakované používání importovaných dat. Solid Edge ST6 nabízí několik vylepšení synchronního modelování. Kruhový ovladač je rozměrnější a snáze se umisťuje a orientuje. Správce řešení je intuitivnější a předvídatelnější. Zaoblení lze částečně odstranit, což umožňuje čištění importovaných modelů. Modelování stylizovaných ploch Nový příkaz předefinování plochy nahrazuje několik hloupých ploch jedinou inteligentní plochou, což je velký krok vpřed při úpravě importovaných plošních modelů. Konstruktéři mohou zpřesnit tvar náhradní plochy přidáním křivek klíčových bodů podle původních

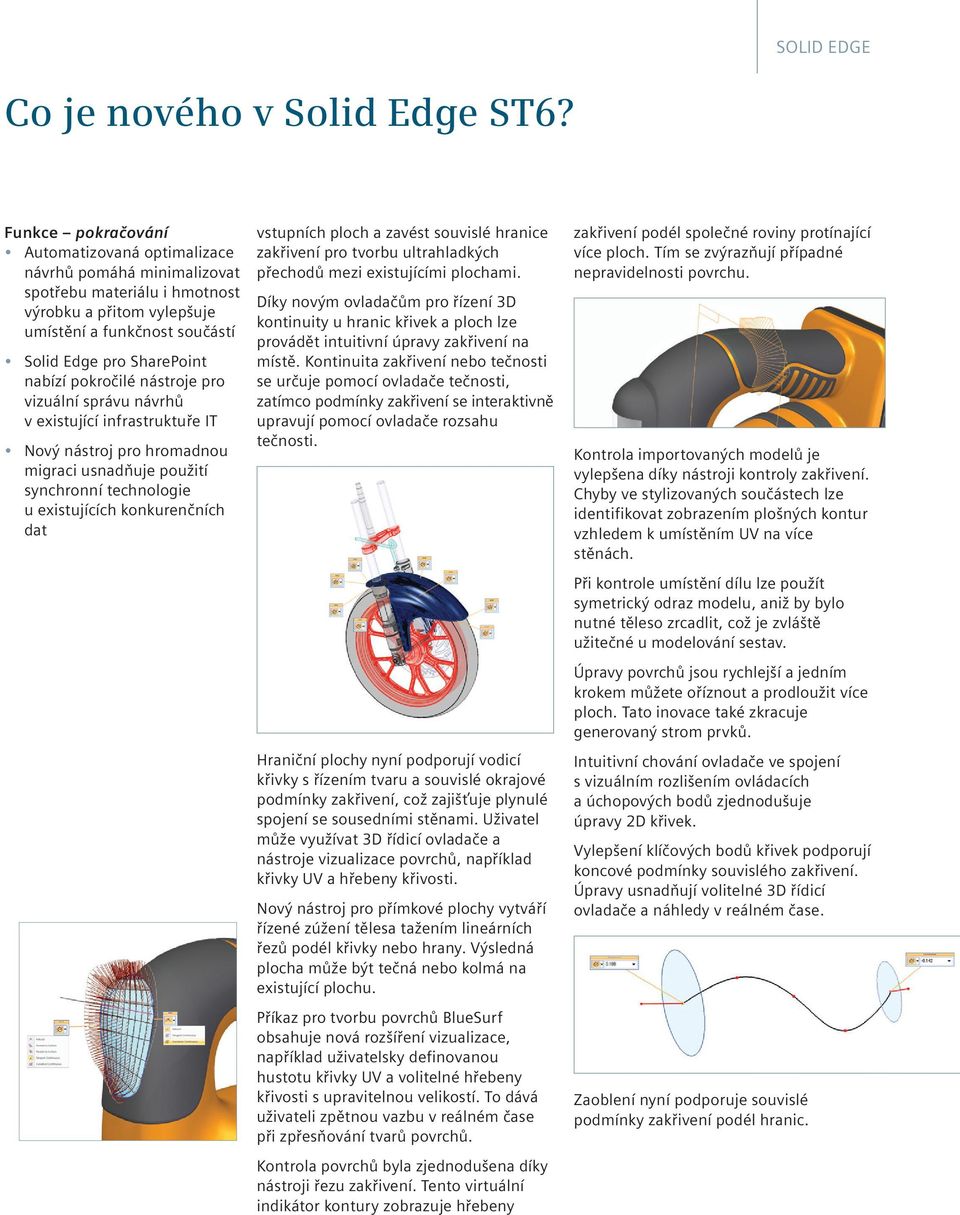

2 Co je nového v Solid Edge ST6? Funkce pokračování Automatizovaná optimalizace návrhů pomáhá minimalizovat spotřebu materiálu i hmotnost výrobku a přitom vylepšuje umístění a funkčnost součástí Solid Edge pro SharePoint nabízí pokročilé nástroje pro vizuální správu návrhů v existující infrastruktuře IT Nový nástroj pro hromadnou migraci usnadňuje použití synchronní technologie u existujících konkurenčních dat vstupních ploch a zavést souvislé hranice zakřivení pro tvorbu ultrahladkých přechodů mezi existujícími plochami. Díky novým ovladačům pro řízení 3D kontinuity u hranic křivek a ploch lze provádět intuitivní úpravy zakřivení na místě. Kontinuita zakřivení nebo tečnosti se určuje pomocí ovladače tečnosti, zatímco podmínky zakřivení se interaktivně upravují pomocí ovladače rozsahu tečnosti. Hraniční plochy nyní podporují vodicí křivky s řízením tvaru a souvislé okrajové podmínky zakřivení, což zajišťuje plynulé spojení se sousedními stěnami. Uživatel může využívat 3D řídicí ovladače a nástroje vizualizace povrchů, například křivky UV a hřebeny křivosti. Nový nástroj pro přímkové plochy vytváří řízené zúžení tělesa tažením lineárních řezů podél křivky nebo hrany. Výsledná plocha může být tečná nebo kolmá na existující plochu. Příkaz pro tvorbu povrchů BlueSurf obsahuje nová rozšíření vizualizace, například uživatelsky definovanou hustotu křivky UV a volitelné hřebeny křivosti s upravitelnou velikostí. To dává uživateli zpětnou vazbu v reálném čase při zpřesňování tvarů povrchů. Kontrola povrchů byla zjednodušena díky nástroji řezu zakřivení. Tento virtuální indikátor kontury zobrazuje hřebeny zakřivení podél společné roviny protínající více ploch. Tím se zvýrazňují případné nepravidelnosti povrchu. Kontrola importovaných modelů je vylepšena díky nástroji kontroly zakřivení. Chyby ve stylizovaných součástech lze identifikovat zobrazením plošných kontur vzhledem k umístěním UV na více stěnách. Při kontrole umístění dílu lze použít symetrický odraz modelu, aniž by bylo nutné těleso zrcadlit, což je zvláště užitečné u modelování sestav. Úpravy povrchů jsou rychlejší a jedním krokem můžete oříznout a prodloužit více ploch. Tato inovace také zkracuje generovaný strom prvků. Intuitivní chování ovladače ve spojení s vizuálním rozlišením ovládacích a úchopových bodů zjednodušuje úpravy 2D křivek. Vylepšení klíčových bodů křivek podporují koncové podmínky souvislého zakřivení. Úpravy usnadňují volitelné 3D řídicí ovladače a náhledy v reálném čase. Zaoblení nyní podporuje souvislé podmínky zakřivení podél hranic.

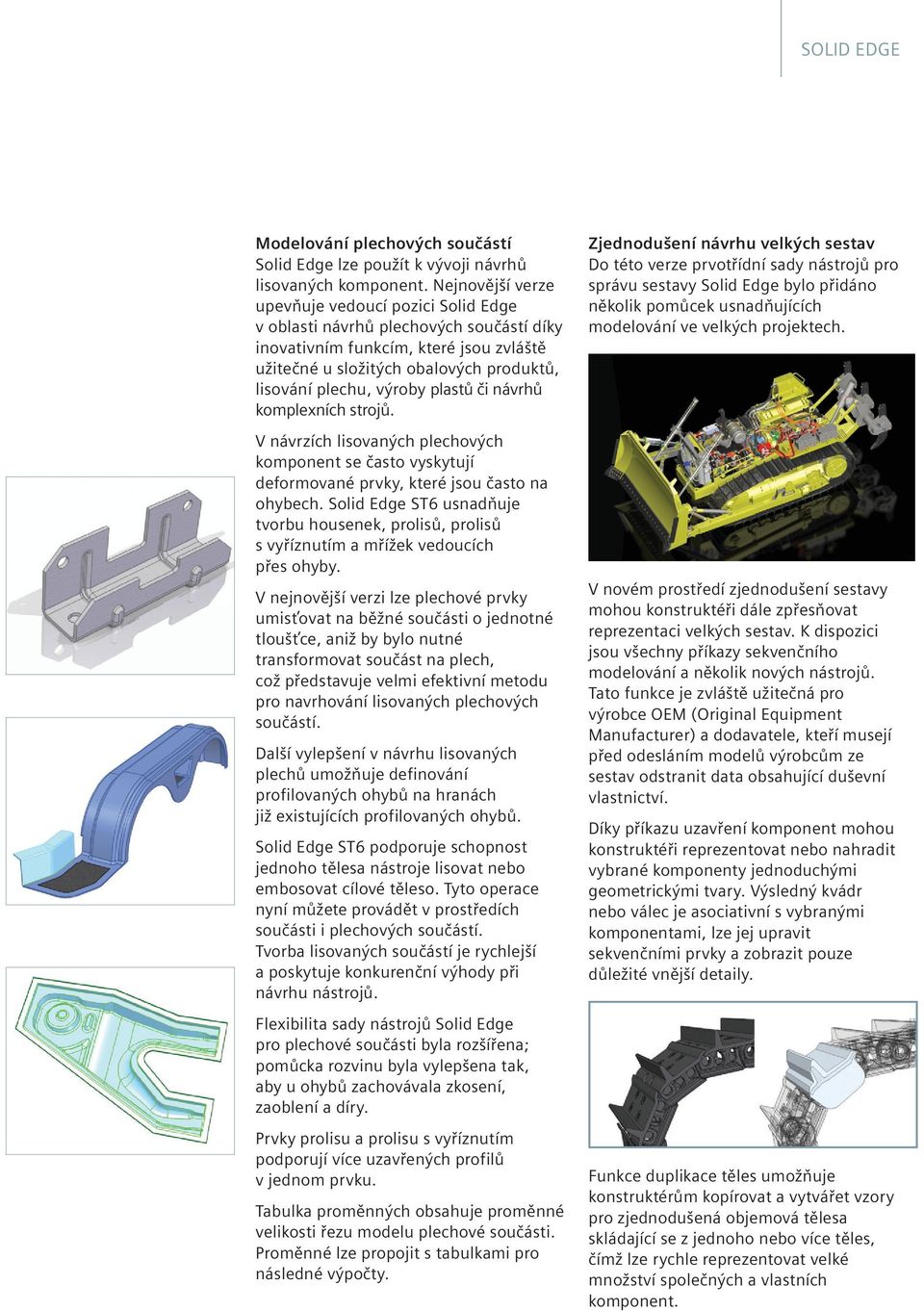

3 Modelování plechových součástí Solid Edge lze použít k vývoji návrhů lisovaných komponent. Nejnovější verze upevňuje vedoucí pozici Solid Edge v oblasti návrhů plechových součástí díky inovativním funkcím, které jsou zvláště užitečné u složitých obalových produktů, lisování plechu, výroby plastů či návrhů komplexních strojů. V návrzích lisovaných plechových komponent se často vyskytují deformované prvky, které jsou často na ohybech. Solid Edge ST6 usnadňuje tvorbu housenek, prolisů, prolisů s vyříznutím a mřížek vedoucích přes ohyby. V nejnovější verzi lze plechové prvky umisťovat na běžné součásti o jednotné tloušťce, aniž by bylo nutné transformovat součást na plech, což představuje velmi efektivní metodu pro navrhování lisovaných plechových součástí. Další vylepšení v návrhu lisovaných plechů umožňuje definování profilovaných ohybů na hranách již existujících profilovaných ohybů. Solid Edge ST6 podporuje schopnost jednoho tělesa nástroje lisovat nebo embosovat cílové těleso. Tyto operace nyní můžete provádět v prostředích součásti i plechových součástí. Tvorba lisovaných součástí je rychlejší a poskytuje konkurenční výhody při návrhu nástrojů. Flexibilita sady nástrojů Solid Edge pro plechové součásti byla rozšířena; pomůcka rozvinu byla vylepšena tak, aby u ohybů zachovávala zkosení, zaoblení a díry. Prvky prolisu a prolisu s vyříznutím podporují více uzavřených profilů v jednom prvku. Tabulka proměnných obsahuje proměnné velikosti řezu modelu plechové součásti. Proměnné lze propojit s tabulkami pro následné výpočty. Zjednodušení návrhu velkých sestav Do této verze prvotřídní sady nástrojů pro správu sestavy Solid Edge bylo přidáno několik pomůcek usnadňujících modelování ve velkých projektech. V novém prostředí zjednodušení sestavy mohou konstruktéři dále zpřesňovat reprezentaci velkých sestav. K dispozici jsou všechny příkazy sekvenčního modelování a několik nových nástrojů. Tato funkce je zvláště užitečná pro výrobce OEM (Original Equipment Manufacturer) a dodavatele, kteří musejí před odesláním modelů výrobcům ze sestav odstranit data obsahující duševní vlastnictví. Díky příkazu uzavření komponent mohou konstruktéři reprezentovat nebo nahradit vybrané komponenty jednoduchými geometrickými tvary. Výsledný kvádr nebo válec je asociativní s vybranými komponentami, lze jej upravit sekvenčními prvky a zobrazit pouze důležité vnější detaily. Funkce duplikace těles umožňuje konstruktérům kopírovat a vytvářet vzory pro zjednodušená objemová tělesa skládající se z jednoho nebo více těles, čímž lze rychle reprezentovat velké množství společných a vlastních komponent.

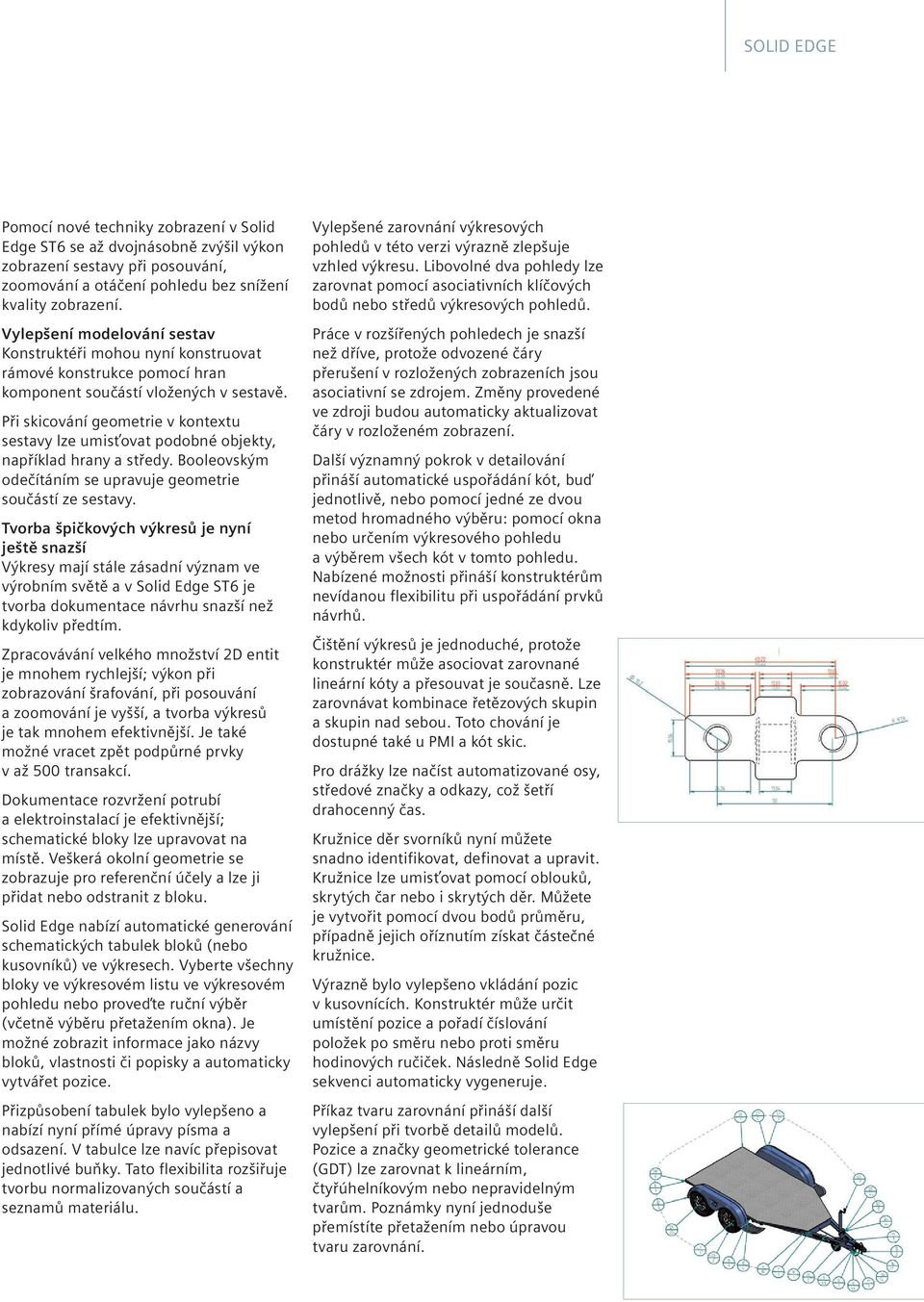

4 Pomocí nové techniky zobrazení v Solid Edge ST6 se až dvojnásobně zvýšil výkon zobrazení sestavy při posouvání, zoomování a otáčení pohledu bez snížení kvality zobrazení. Vylepšení modelování sestav Konstruktéři mohou nyní konstruovat rámové konstrukce pomocí hran komponent součástí vložených v sestavě. Při skicování geometrie v kontextu sestavy lze umisťovat podobné objekty, například hrany a středy. Booleovským odečítáním se upravuje geometrie součástí ze sestavy. Tvorba špičkových výkresů je nyní ještě snazší Výkresy mají stále zásadní význam ve výrobním světě a v Solid Edge ST6 je tvorba dokumentace návrhu snazší než kdykoliv předtím. Zpracovávání velkého množství 2D entit je mnohem rychlejší; výkon při zobrazování šrafování, při posouvání a zoomování je vyšší, a tvorba výkresů je tak mnohem efektivnější. Je také možné vracet zpět podpůrné prvky v až 500 transakcí. Dokumentace rozvržení potrubí a elektroinstalací je efektivnější; schematické bloky lze upravovat na místě. Veškerá okolní geometrie se zobrazuje pro referenční účely a lze ji přidat nebo odstranit z bloku. Solid Edge nabízí automatické generování schematických tabulek bloků (nebo kusovníků) ve výkresech. Vyberte všechny bloky ve výkresovém listu ve výkresovém pohledu nebo proveďte ruční výběr (včetně výběru přetažením okna). Je možné zobrazit informace jako názvy bloků, vlastnosti či popisky a automaticky vytvářet pozice. Přizpůsobení tabulek bylo vylepšeno a nabízí nyní přímé úpravy písma a odsazení. V tabulce lze navíc přepisovat jednotlivé buňky. Tato flexibilita rozšiřuje tvorbu normalizovaných součástí a seznamů materiálu. Vylepšené zarovnání výkresových pohledů v této verzi výrazně zlepšuje vzhled výkresu. Libovolné dva pohledy lze zarovnat pomocí asociativních klíčových bodů nebo středů výkresových pohledů. Práce v rozšířených pohledech je snazší než dříve, protože odvozené čáry přerušení v rozložených zobrazeních jsou asociativní se zdrojem. Změny provedené ve zdroji budou automaticky aktualizovat čáry v rozloženém zobrazení. Další významný pokrok v detailování přináší automatické uspořádání kót, buď jednotlivě, nebo pomocí jedné ze dvou metod hromadného výběru: pomocí okna nebo určením výkresového pohledu a výběrem všech kót v tomto pohledu. Nabízené možnosti přináší konstruktérům nevídanou flexibilitu při uspořádání prvků návrhů. Čištění výkresů je jednoduché, protože konstruktér může asociovat zarovnané lineární kóty a přesouvat je současně. Lze zarovnávat kombinace řetězových skupin a skupin nad sebou. Toto chování je dostupné také u PMI a kót skic. Pro drážky lze načíst automatizované osy, středové značky a odkazy, což šetří drahocenný čas. Kružnice děr svorníků nyní můžete snadno identifikovat, definovat a upravit. Kružnice lze umisťovat pomocí oblouků, skrytých čar nebo i skrytých děr. Můžete je vytvořit pomocí dvou bodů průměru, případně jejich oříznutím získat částečné kružnice. Výrazně bylo vylepšeno vkládání pozic v kusovnících. Konstruktér může určit umístění pozice a pořadí číslování položek po směru nebo proti směru hodinových ručiček. Následně Solid Edge sekvenci automaticky vygeneruje. Příkaz tvaru zarovnání přináší další vylepšení při tvorbě detailů modelů. Pozice a značky geometrické tolerance (GDT) lze zarovnat k lineárním, čtyřúhelníkovým nebo nepravidelným tvarům. Poznámky nyní jednoduše přemístíte přetažením nebo úpravou tvaru zarovnání.

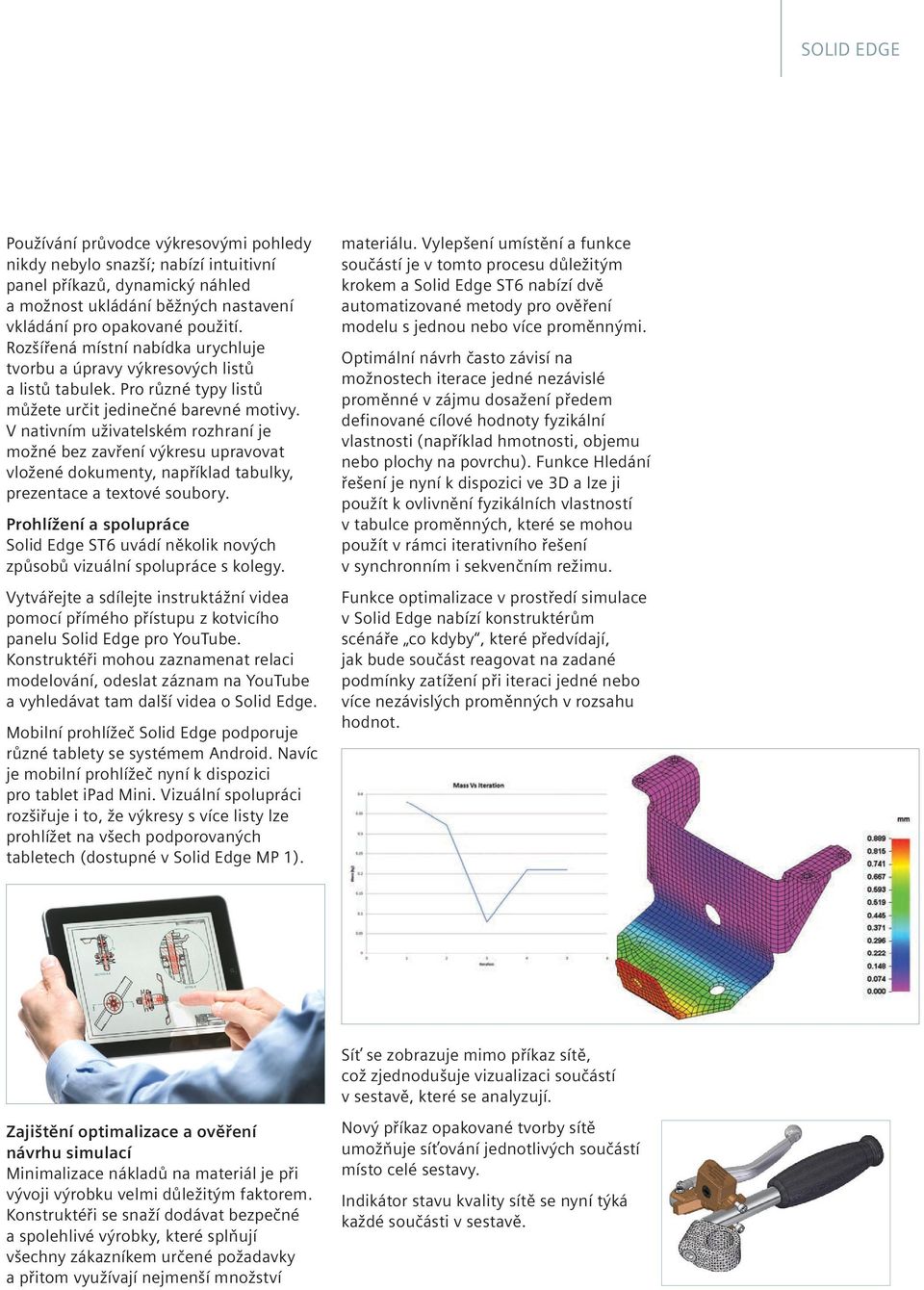

5 Používání průvodce výkresovými pohledy nikdy nebylo snazší; nabízí intuitivní panel příkazů, dynamický náhled a možnost ukládání běžných nastavení vkládání pro opakované použití. Rozšířená místní nabídka urychluje tvorbu a úpravy výkresových listů a listů tabulek. Pro různé typy listů můžete určit jedinečné barevné motivy. V nativním uživatelském rozhraní je možné bez zavření výkresu upravovat vložené dokumenty, například tabulky, prezentace a textové soubory. Prohlížení a spolupráce Solid Edge ST6 uvádí několik nových způsobů vizuální spolupráce s kolegy. Vytvářejte a sdílejte instruktážní videa pomocí přímého přístupu z kotvicího panelu Solid Edge pro YouTube. Konstruktéři mohou zaznamenat relaci modelování, odeslat záznam na YouTube a vyhledávat tam další videa o Solid Edge. Mobilní prohlížeč Solid Edge podporuje různé tablety se systémem Android. Navíc je mobilní prohlížeč nyní k dispozici pro tablet ipad Mini. Vizuální spolupráci rozšiřuje i to, že výkresy s více listy lze prohlížet na všech podporovaných tabletech (dostupné v Solid Edge MP 1). materiálu. Vylepšení umístění a funkce součástí je v tomto procesu důležitým krokem a Solid Edge ST6 nabízí dvě automatizované metody pro ověření modelu s jednou nebo více proměnnými. Optimální návrh často závisí na možnostech iterace jedné nezávislé proměnné v zájmu dosažení předem definované cílové hodnoty fyzikální vlastnosti (například hmotnosti, objemu nebo plochy na povrchu). Funkce Hledání řešení je nyní k dispozici ve 3D a lze ji použít k ovlivnění fyzikálních vlastností v tabulce proměnných, které se mohou použít v rámci iterativního řešení v synchronním i sekvenčním režimu. Funkce optimalizace v prostředí simulace v Solid Edge nabízí konstruktérům scénáře co kdyby, které předvídají, jak bude součást reagovat na zadané podmínky zatížení při iteraci jedné nebo více nezávislých proměnných v rozsahu hodnot. Síť se zobrazuje mimo příkaz sítě, což zjednodušuje vizualizaci součástí v sestavě, které se analyzují. Zajištění optimalizace a ověření návrhu simulací Minimalizace nákladů na materiál je při vývoji výrobku velmi důležitým faktorem. Konstruktéři se snaží dodávat bezpečné a spolehlivé výrobky, které splňují všechny zákazníkem určené požadavky a přitom využívají nejmenší množství Nový příkaz opakované tvorby sítě umožňuje síťování jednotlivých součástí místo celé sestavy. Indikátor stavu kvality sítě se nyní týká každé součásti v sestavě.

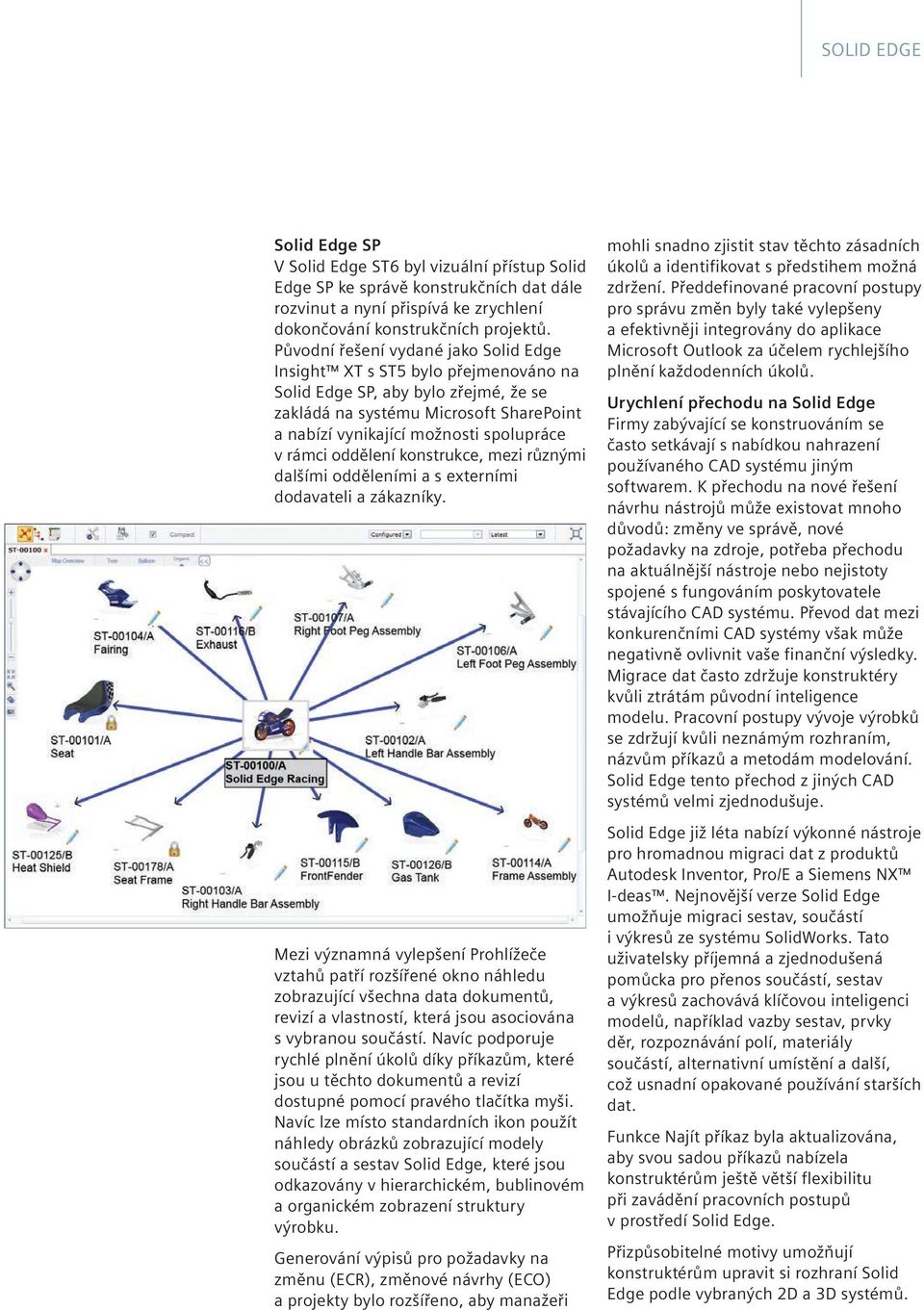

6 Solid Edge SP V Solid Edge ST6 byl vizuální přístup Solid Edge SP ke správě konstrukčních dat dále rozvinut a nyní přispívá ke zrychlení dokončování konstrukčních projektů. Původní řešení vydané jako Solid Edge Insight XT s ST5 bylo přejmenováno na Solid Edge SP, aby bylo zřejmé, že se zakládá na systému Microsoft SharePoint a nabízí vynikající možnosti spolupráce v rámci oddělení konstrukce, mezi různými dalšími odděleními a s externími dodavateli a zákazníky. Mezi významná vylepšení Prohlížeče vztahů patří rozšířené okno náhledu zobrazující všechna data dokumentů, revizí a vlastností, která jsou asociována s vybranou součástí. Navíc podporuje rychlé plnění úkolů díky příkazům, které jsou u těchto dokumentů a revizí dostupné pomocí pravého tlačítka myši. Navíc lze místo standardních ikon použít náhledy obrázků zobrazující modely součástí a sestav Solid Edge, které jsou odkazovány v hierarchickém, bublinovém a organickém zobrazení struktury výrobku. Generování výpisů pro požadavky na změnu (ECR), změnové návrhy (ECO) a projekty bylo rozšířeno, aby manažeři mohli snadno zjistit stav těchto zásadních úkolů a identifikovat s předstihem možná zdržení. Předdefinované pracovní postupy pro správu změn byly také vylepšeny a efektivněji integrovány do aplikace Microsoft Outlook za účelem rychlejšího plnění každodenních úkolů. Urychlení přechodu na Solid Edge Firmy zabývající se konstruováním se často setkávají s nabídkou nahrazení používaného CAD systému jiným softwarem. K přechodu na nové řešení návrhu nástrojů může existovat mnoho důvodů: změny ve správě, nové požadavky na zdroje, potřeba přechodu na aktuálnější nástroje nebo nejistoty spojené s fungováním poskytovatele stávajícího CAD systému. Převod dat mezi konkurenčními CAD systémy však může negativně ovlivnit vaše finanční výsledky. Migrace dat často zdržuje konstruktéry kvůli ztrátám původní inteligence modelu. Pracovní postupy vývoje výrobků se zdržují kvůli neznámým rozhraním, názvům příkazů a metodám modelování. Solid Edge tento přechod z jiných CAD systémů velmi zjednodušuje. Solid Edge již léta nabízí výkonné nástroje pro hromadnou migraci dat z produktů Autodesk Inventor, Pro/E a Siemens NX I-deas. Nejnovější verze Solid Edge umožňuje migraci sestav, součástí i výkresů ze systému SolidWorks. Tato uživatelsky příjemná a zjednodušená pomůcka pro přenos součástí, sestav a výkresů zachovává klíčovou inteligenci modelů, například vazby sestav, prvky děr, rozpoznávání polí, materiály součástí, alternativní umístění a další, což usnadní opakované používání starších dat. Funkce Najít příkaz byla aktualizována, aby svou sadou příkazů nabízela konstruktérům ještě větší flexibilitu při zavádění pracovních postupů v prostředí Solid Edge. Přizpůsobitelné motivy umožňují konstruktérům upravit si rozhraní Solid Edge podle vybraných 2D a 3D systémů.

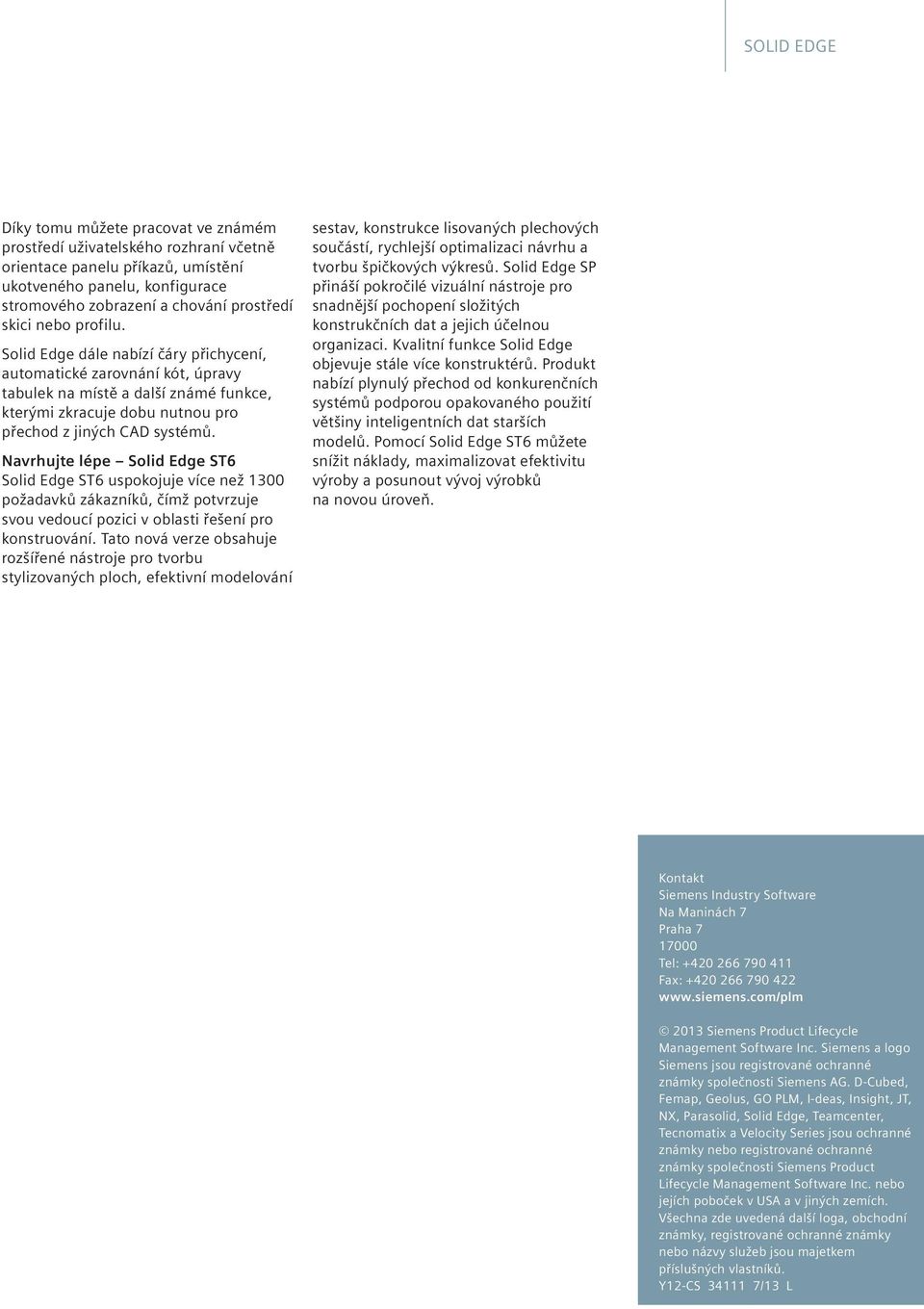

7 Díky tomu můžete pracovat ve známém prostředí uživatelského rozhraní včetně orientace panelu příkazů, umístění ukotveného panelu, konfigurace stromového zobrazení a chování prostředí skici nebo profilu. Solid Edge dále nabízí čáry přichycení, automatické zarovnání kót, úpravy tabulek na místě a další známé funkce, kterými zkracuje dobu nutnou pro přechod z jiných CAD systémů. Navrhujte lépe Solid Edge ST6 Solid Edge ST6 uspokojuje více než 1300 požadavků zákazníků, čímž potvrzuje svou vedoucí pozici v oblasti řešení pro konstruování. Tato nová verze obsahuje rozšířené nástroje pro tvorbu stylizovaných ploch, efektivní modelování sestav, konstrukce lisovaných plechových součástí, rychlejší optimalizaci návrhu a tvorbu špičkových výkresů. Solid Edge SP přináší pokročilé vizuální nástroje pro snadnější pochopení složitých konstrukčních dat a jejich účelnou organizaci. Kvalitní funkce Solid Edge objevuje stále více konstruktérů. Produkt nabízí plynulý přechod od konkurenčních systémů podporou opakovaného použití většiny inteligentních dat starších modelů. Pomocí Solid Edge ST6 můžete snížit náklady, maximalizovat efektivitu výroby a posunout vývoj výrobků na novou úroveň. Kontakt Siemens Industry Software Na Maninách 7 Praha Tel: Fax: Siemens Product Lifecycle Management Software Inc. Siemens a logo Siemens jsou registrované ochranné známky společnosti Siemens AG. D-Cubed, Femap, Geolus, GO PLM, I-deas, Insight, JT, NX, Parasolid, Solid Edge, Teamcenter, Tecnomatix a Velocity Series jsou ochranné známky nebo registrované ochranné známky společnosti Siemens Product Lifecycle Management Software Inc. nebo jejích poboček v USA a v jiných zemích. Všechna zde uvedená další loga, obchodní známky, registrované ochranné známky nebo názvy služeb jsou majetkem příslušných vlastníků. Y12-CS /13 L
