1 Globema CS s.r.o. NetStork Popis funkcí

2 Obsah 1 Automatizovaná kontextová nápověda Automaticky generovaná interaktivní schémata Schémata průběhů trubek, výkopů Schémata šachet Schémata optických spojek Schémata ODF skříní Schémata budov Schémata pater budov Schémata logických sítí Schémata infrastruktury Podpora procesů dat evidence sítě Podkladová data Integrace s online mapami (OpenStreetMap, Google Maps) Zobrazení podkladů ve formátu Autocad Zobrazení podkladů ve formátu Shapefile Sledování FTTH Vztahy vláken

3 1 Automatizovaná kontextová nápověda Za účelem zjednodušení a zlepšení účinnosti evidence sítě nebo terénních pracovníků, je aplikace vybavena inteligentním systémem kontextové nápovědy. Základem tohoto konceptu je zjednodušit uživatelské rozhraní skrytím operací, které jsou v dané situaci nemožné nebo nepravděpodobné. Aplikace analyzuje nedávno přijatá opatření a zobrazuje nejpravděpodobnější akce a další, které lze provést, ale nejsou tolik pravděpodobné. Seznam těchto akcí se dynamicky mění podle vybrané operace nebo objektu. 2 Automaticky generovaná interaktivní schémata S cílem usnadnění práce s daty, namísto zobrazení informací v alfanumerické podobě aplikace zobrazuje informace graficky pomocí schémat (všude tam, kde je to možné). Tato schémata jsou generována automaticky při chodu aplikace na základě aktuálních dat. Z tohoto důvodu jsou zobrazované informace vždy aktuální. Přístup k podrobným schématům je umožněn pouze jedním kliknutím - vyberete objekt, který má své vlastní schéma. Schémata jsou také interaktivní. To znamená, že můžeme vybrat stávající objekt a provádět složité operace a editace, obvykle pomocí jediného kliknutí. Protože některá schémata reprezentují velmi velké množství informací, a často se celé schéma nevejde na obrazovku, je možné každé schéma přesunout pomocí myši a přibližovat a oddalovat pouze vybranou část. 3

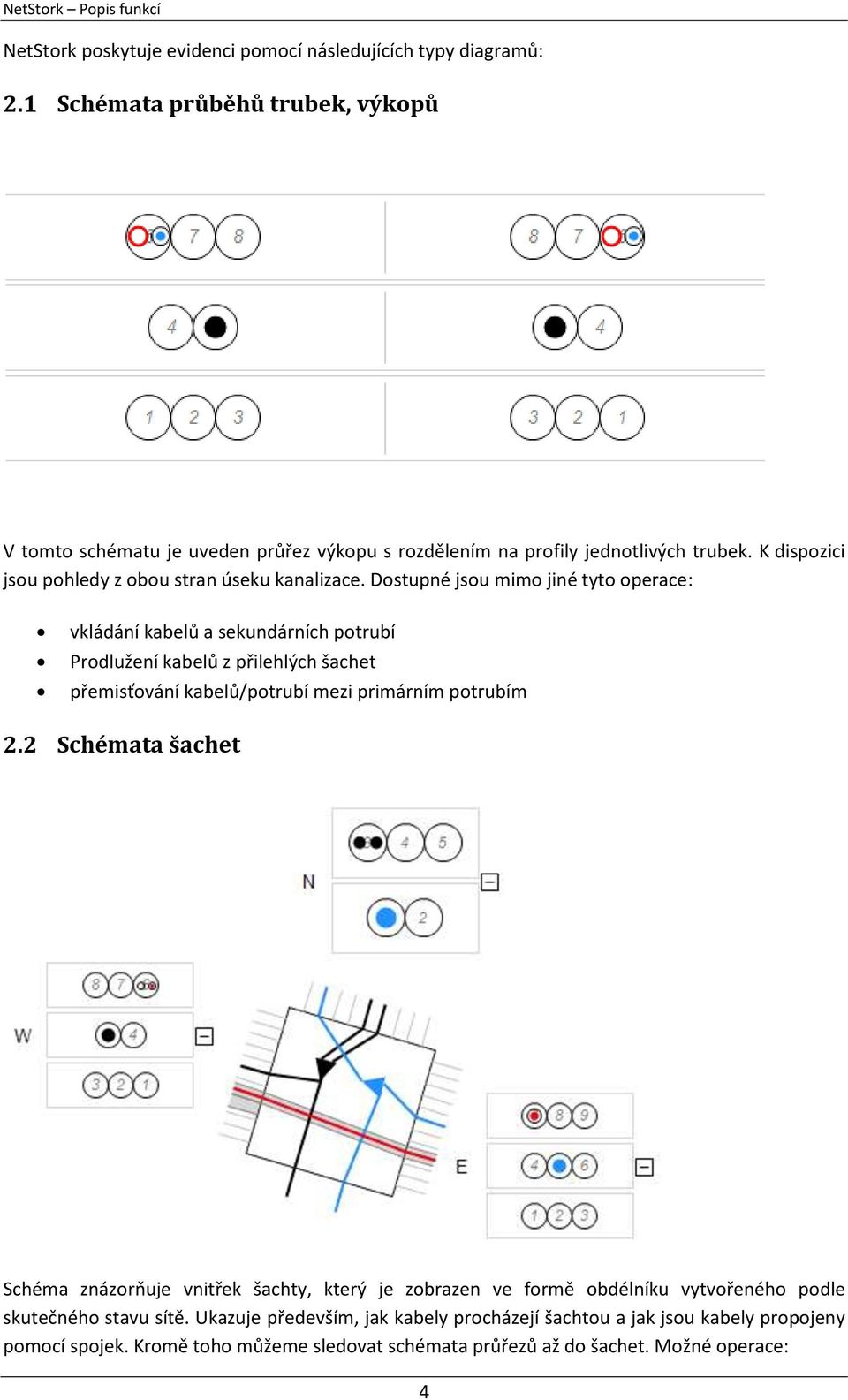

4 NetStork poskytuje evidenci pomocí následujících typy diagramů: 2.1 Schémata průběhů trubek, výkopů V tomto schématu je uveden průřez výkopu s rozdělením na profily jednotlivých trubek. K dispozici jsou pohledy z obou stran úseku kanalizace. Dostupné jsou mimo jiné tyto operace: vkládání kabelů a sekundárních potrubí Prodlužení kabelů z přilehlých šachet přemisťování kabelů/potrubí mezi primárním potrubím 2.2 Schémata šachet Schéma znázorňuje vnitřek šachty, který je zobrazen ve formě obdélníku vytvořeného podle skutečného stavu sítě. Ukazuje především, jak kabely procházejí šachtou a jak jsou kabely propojeny pomocí spojek. Kromě toho můžeme sledovat schémata průřezů až do šachet. Možné operace: 4

5 vkládání kabelů a sekundárních potrubí Prodlužování kabelů z přilehlých výkopů přemisťování kabelů/potrubí mezi primárním potrubím rozdělení vybraného kabelu kombinace dvou kabelů do jednoho vkládání spojek kabelů Připojení kabelů ke spojkám Odpojování kabelů od spojek Vkládání kabelů připojených ke spojkám Prodlužovat kabely připojené ke spojce do vybraných úseků výkopu 2.3 Schémata optických spojek 5

6 Tento diagram zobrazuje spojení vláken uvnitř optické spojky. Na okrajích jsou uvedena příchozí vlákna do spojky. Uvnitř je uvedeno schéma zapojení a případná separační zařízení, tzn. Rozdělovače (splittery). Pro co nejlepší čitelnost programu jsou navrženy následující funkce: možnost libovolného rozmístění kabelů na okrajích schématu pomocí drag and drop techniky (přetažení). Umístění kabelu se automaticky uloží do databáze. Možnost přemisťování splitterů pomocí techniky drag and drop. Informace o poloze a orientaci splitteru je uložena v databázi. Přichycení k mřížce usnadňuje uspořádat prvky tak, aby se minimalizoval počet ohybů vláken. Automatické sbalení trubky, ve které nejsou žádné spojky nebo jsou kompletně spojené s další trubkou. Takováto spojení jsou znázorněna tlustou linií trubky. Dostupné editace: Přidávání vláken (po jednom nebo kompletně). Propojení mohou být buď se svárem, nebo bez sváru Odpojení vláken Vykreslení celé trasy vlákna Odpojení kabelu Změna typu připojení na svár nebo bez sváru Vkládání splitteru připojit/odpojit vlákno do portů splitteru Pomocí navigačních šipek se můžete posunout do dalšího nebo předchozího zařízení. 6

7 2.4 Schémata ODF skříní Schéma skříně je velmi podobné schématu optické spojky. Podobně jsou prezentovány kabely, objekty a operace, které lze provádět. Většina ODF skříní je uspořádána ve středu schématu a OLT do levé jeho levé části. Proto existují dva specifické systémy: trojitý vertikální nebo trojitý horizontální, kde jsou položky uspořádány do tří pravoúhlých oblastí, které jsou umístěny vertikálně nebo horizontálně. 7

8 2.5 Schémata budov Schéma ukazuje celou strukturu budovy z hlediska systému evidence FTTH. Skládá se z následujících prvků: rozdělení budovy ve formě vertikálního obdélníku, ve kterém jsou umístěny kabelové skříně patra ve formě vodorovných obdélníků, kde jsou umístěny připojovací body jednotlivých jednotek (objektů HP) kabelové skříně jsou zobrazeny jako malé barevné obdélníky umístěné uvnitř stupaček HP objekty jako kruhový symbol označený číslem. Barva označuje skříně, ke kterým je uživatel připojen. 8

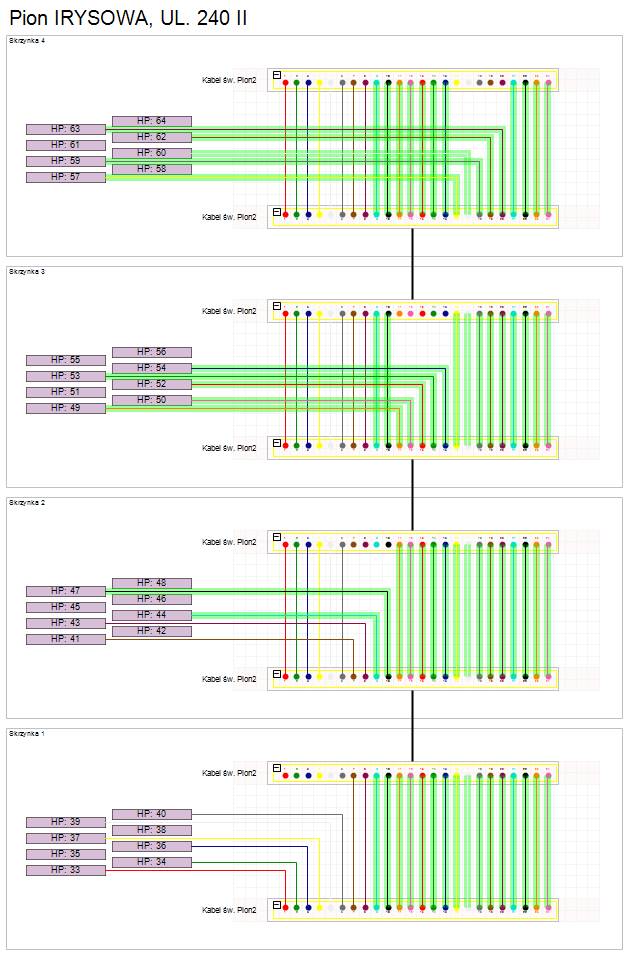

9 2.6 Schémata pater budov Schéma pater stavby představuje konkrétní optické kabely jdoucí do bytových jednotek. Shromažďuje různá schémata kabelových skříní. Při připojování kabelu k patru je kabel automaticky rozveden na celé patro. Každý připojený ke skříni na patře automaticky získá přístup k danému kabelu. Jeden bytový dům může mít více oddělení. Každé oddělení může mít stejnou nebo samostatnou adresu. Dostupné operace: Připojení HP (jednotky) k vybranému vláknu Odpojení jednotek z vláken. 9

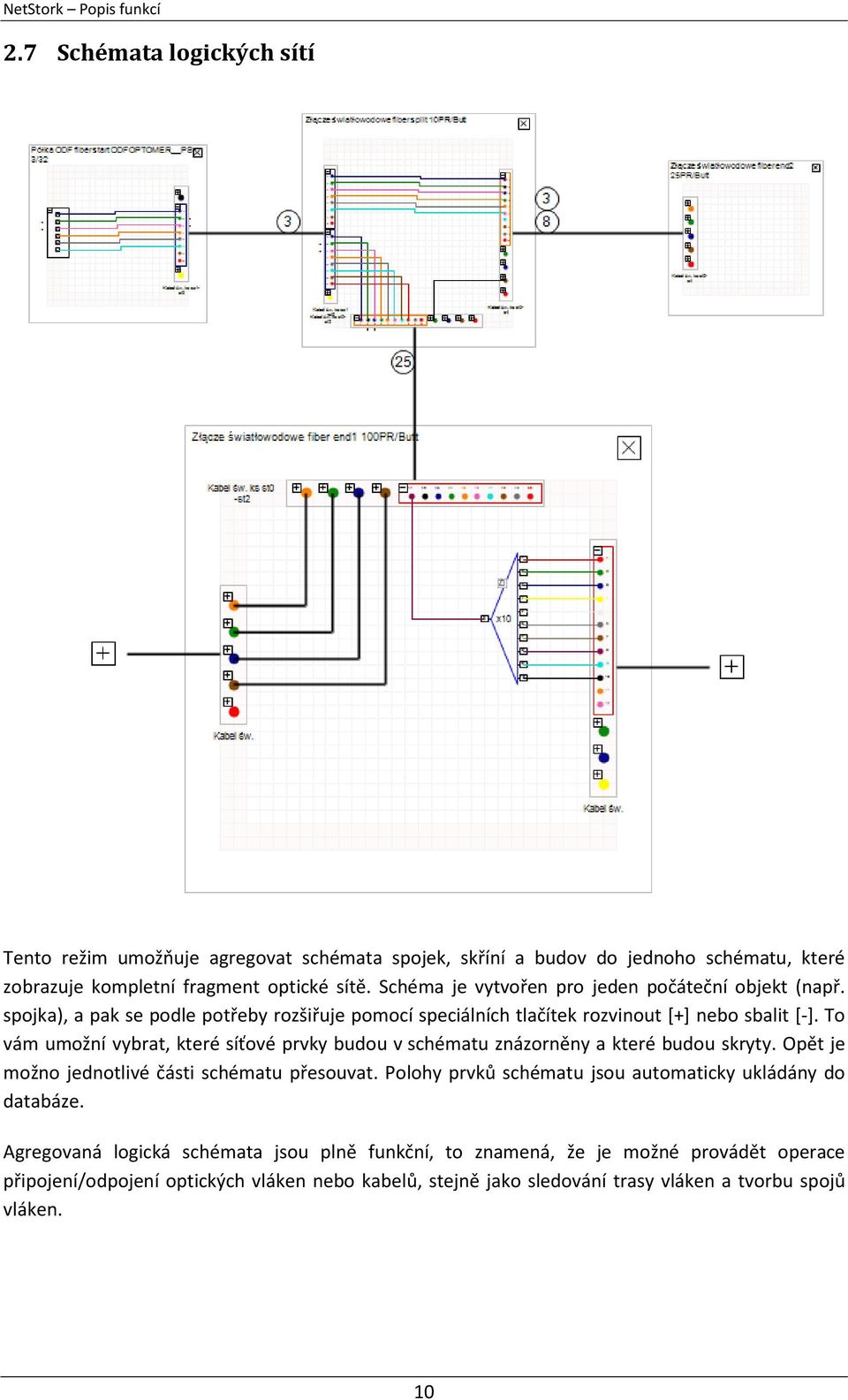

10 2.7 Schémata logických sítí Tento režim umožňuje agregovat schémata spojek, skříní a budov do jednoho schématu, které zobrazuje kompletní fragment optické sítě. Schéma je vytvořen pro jeden počáteční objekt (např. spojka), a pak se podle potřeby rozšiřuje pomocí speciálních tlačítek rozvinout [+] nebo sbalit [-]. To vám umožní vybrat, které síťové prvky budou v schématu znázorněny a které budou skryty. Opět je možno jednotlivé části schématu přesouvat. Polohy prvků schématu jsou automaticky ukládány do databáze. Agregovaná logická schémata jsou plně funkční, to znamená, že je možné provádět operace připojení/odpojení optických vláken nebo kabelů, stejně jako sledování trasy vláken a tvorbu spojů vláken. 10

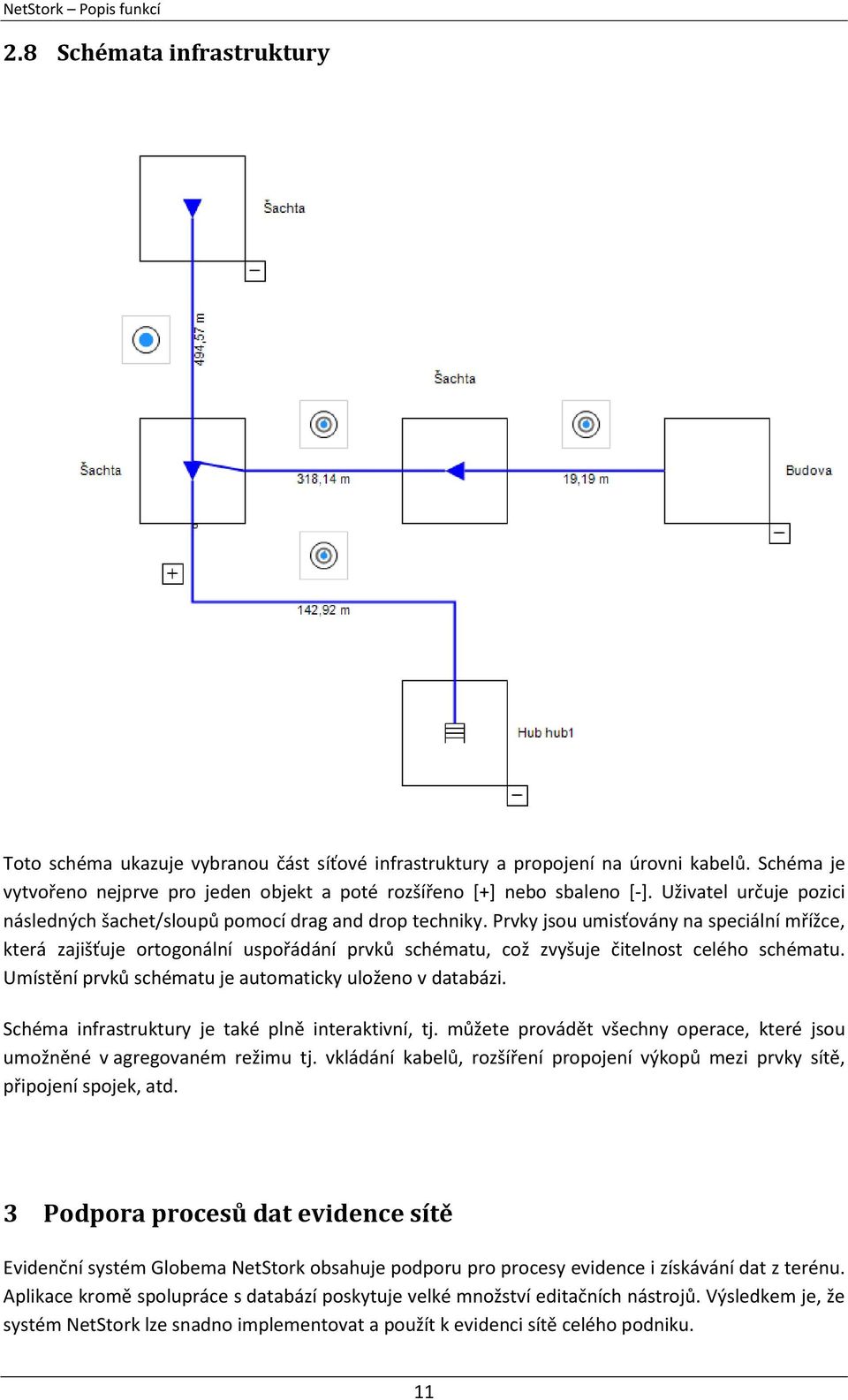

11 2.8 Schémata infrastruktury Toto schéma ukazuje vybranou část síťové infrastruktury a propojení na úrovni kabelů. Schéma je vytvořeno nejprve pro jeden objekt a poté rozšířeno [+] nebo sbaleno [-]. Uživatel určuje pozici následných šachet/sloupů pomocí drag and drop techniky. Prvky jsou umisťovány na speciální mřížce, která zajišťuje ortogonální uspořádání prvků schématu, což zvyšuje čitelnost celého schématu. Umístění prvků schématu je automaticky uloženo v databázi. Schéma infrastruktury je také plně interaktivní, tj. můžete provádět všechny operace, které jsou umožněné v agregovaném režimu tj. vkládání kabelů, rozšíření propojení výkopů mezi prvky sítě, připojení spojek, atd. 3 Podpora procesů dat evidence sítě Evidenční systém Globema NetStork obsahuje podporu pro procesy evidence i získávání dat z terénu. Aplikace kromě spolupráce s databází poskytuje velké množství editačních nástrojů. Výsledkem je, že systém NetStork lze snadno implementovat a použít k evidenci sítě celého podniku. 11

12 Aplikace má následující funkce, které podporují proces evidence dat: 1. Schopnost vytvářet extrakty, které jsou vytvořeny ze segmentů databáze. To se provádí výběrem požadované oblasti na mapě. Během operace vytvoření extraktu jsou data v databázi blokována, aby se zabránilo konfliktům. 2. Evidence pomocí mobilních zařízení (notebook/tablet) v terénu. Aby se zvýšila účinnost a pohodlí při práci s aplikací na mobilních zařízeních je vybavena následujícími funkcemi: Systém poskytuje inteligentní kontextovou nápovědu, aby se minimalizoval počet operací potřebných k realizaci následující komponentů infrastruktury a zapojení. speciální režim na tabletu, ve kterém byla mimo jiné zvětšena tlačítka. Integrace s externí nebo vestavěnou GPS (umístění objektů založených na aktuální pozici GPS). automatické kopírování "málo se měnících" atributů (např. adresy) a výchozích hodnot. Slovníky po zadání názvu nebo čísla vlákna se automaticky nastaví typ a výrobce. Možnost zadávání trasy kabelu pomocí zařízení GPS. 3. Import úkolu do databáze jediným kliknutím. Jelikož jsou data blokována - systém neumožňuje vznik konfliktů v datech upravených v dané oblasti. Po dokončení importu - data mohou být odemknuty nebo ne - což vám umožní pokračovat v práci na úkolu v dané oblasti a současně zadávat/ověřovat průběh evidence. 12

13 4 Podkladová data 4.1 Integrace s online mapami (OpenStreetMap, Google Maps) Je možné zobrazit podkladovou mapu on-line od různých dodavatelů. Podporovány jsou také satelitní mapy od Google Maps. Aplikace má funkci zapnutí/vypnutí podkladové mapy a její zobrazení ve stupních šedi. 13

14 14

15 4.2 Zobrazení podkladů ve formátu Autocad Aplikace umožňuje zobrazit podklad ve formátu DXF/DWG s plnou podporou místních souřadnicových systémů. 15

16 4.3 Zobrazení podkladů ve formátu Shapefile Aplikace umožňuje zobrazit ESRI shapefile (SHP). Je možné zobrazit jak vektorová data, tak i související alfanumerická data. 16

17 5 Sledování FTTH Aplikace NetStork umožňuje provádět sledování na úrovni kabelů a optických vláken. Sledovací mechanismus správně zpracovává datový model FTTH, včetně prvků, jako jsou rozdělovače (splittery), stupačky bytových budov, apod. Sledování lze provádět z libovolného uzlu sítě, tedy z jakéhokoli portu nebo z optických vláken, stejně jako z uživatelských zakončení (HP). Sledování se provádí vždy ve dvou směrech, takže můžete snadno analyzovat šíření signálu z libovolného místa v síti. Trasa je hierarchická a je prezentována ve třech úrovních: 17

18 Úroveň infrastruktury (mapa) 18

19 Propojení kabelů (schéma šachty) 19

20 Propojení vláken (schémata spojek a ODF skříní) 20

21 21

22 22

23 6 Vztahy vláken Aplikace NetStork umožňuje tvorbu vztahů optických vláken. Můžete vytvořit různé typy vztahů: Vztah point-to-point o Vztah s multi-vlákny Vztahy s rozvětveným (FTTH) Vztahy mohou být vytvořeny z jakéhokoliv uzlu sítě stejným způsobem, jako se provádí sledování. Vztah je objekt, který je barevně vyznačena na mapě, představující její průběh z výchozího místa do koncového. To je také uvedeno ve schématech v podobě nápisů. V aplikaci NetStork můžete svobodně definovat mnoho vztahů na jedno vlákno, což umožňuje modelovat síť FTTH. Vztahy vytvořené pro porty OLT/ODF ve směru k uživateli budou procházet větví rozdělovačů (splitterů). Průběh vztahu je dynamicky aktualizován (prodloužen nebo zkrácen), v závislosti na aktuálních datech. Pokud provedete doplnění nebo odstranění propojení vláken obsažených ve vztahu jejich zobrazení bude automaticky aktualizováno ve všech schématech. 23
