1 Stredná priemyselná škola dopravná, Sokolská 911/94, Zvolen Kód ITMS projektu: Názov projektu: Zvyšovanie flexibility absolventov v oblasti dopravy UČEBNÉ TEXTY Vzdelávacia oblasť: Predmet: Ročník, triedy: Tematický celok: Vypracoval: Dátum: Moderné vzdelávanie pre vedomostnú spoločnosť Cestné vozidlá Štvrtý, IV.B, IV.C Všetky tematické celky Ing. Ján Skalský Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ

2 Obsah 1. Spaľovacie motory Termodynamika motorov Pevné časti spaľovacieho motora Kľukový mechanizmus motora Rozvodový mechanizmus motora Preplňovanie spaľovacích motorov Nasávacie a výfukové potrubia Palivá pre piestové spaľovacie motory Palivová sústava benzínového motora Palivová sústava naftového motora Mazacia sústava motora Chladiaca sústava motora Rotačné a dýzové motory Spojky Prevodovky Spojovacie a kĺbové hriadele Rozvodovky Použité zdroje Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 2 z 44

3 1. Spaľovacie motory Zhrnutie učiva: - druhy piestových spaľovacích motorov - základné údaje a parametre piestového spaľovacieho motora - hlavné časti piestových spaľovacích motorov OTÁZKY A ÚLOHY 1. Pohovorte o histórii vývoja spaľovacieho motora. 2. Pohovorte o rozdelení piestových spaľovacích motorov. 3. Ktoré sú základné parametre piestového spaľovacieho motora? 4. Definujte pojem kompresný pomer. 5. Čo vyplýva z charakteristiky motora pre vodiča? 6. Pohovorte o základnom členení piestového spaľovacieho motora. 7. Akú funkciu plní blok motora? Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 3 z 44

4 8. Akú funkciu plní kľukový mechanizmus motora? 9. Ktorú hlavnú úlohu plní mazacia sústava motora? 10. Čo tvorí elektrické príslušenstvo motora? 2. Termodynamika motorov Zhrnutie učiva: - spaľovanie kvapalných palív - zmeny stavu plynu - ideálny obeh zážihového motora - ideálny kombinovaný obeh - skutočný obeh štvortaktného žážihového motora - skutočný obeh dvojtaktného žážihového motora - skutočný obeh štvortaktného vznetového motora - rozbor spaľovacích procesov - tepelná bilancia motora - výpočet hlavných rozmerov motora OTÁZKY A ÚLOHY 1. V čom je rozdiel medzi dokonalým a nedokonalým spaľovaním uhľovodíkových palív v motore? 2. Definujte pojem súčiniteľ prebytku vzduchu. 3. Popíšte ideálny obeh zážihového motora, vypočítajte tlaky a teploty v jednotlivých fázach činnosti a tepelnú účinnosť. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 4 z 44

5 4. Popíšte skutočný obeh štvortaktného zážihového motora pomocou pv diagramu. 5. Aké sú rozdiely medzi ideálnym a skutočným obehom štvortaktného zážihového motora? 6. Popíšte ideálny obeh vznetového motora, vypočítajte tlaky a teploty v jednotlivých fázach činnosti a tepelnú účinnosť. 7. Popíšte skutočný obeh štvortaktného zážihového motora pomocou pv diagramu. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 5 z 44

6 8. Aké sú rozdiely medzi ideálnym a skutočným obehom štvortaktného vznetového motora? 9. Popíšte skutočný obeh dvojtaktného zážihového motora a porovnajte ho so štvortaktným. 10. Porovnajte skutočný obeh štvortaktného vznetového motora so zážihovým pomocou p V diagramu. 11. Čo spôsobuje neskorý a predčasný zážih paliva a detonačné spaľovanie? 12. Čím je spôsobený tvrdý chod vznetového motora? 13. Pohovorte o tepelnej bilancii spaľovacieho motora. 14. Uveďte základné technické parametre spaľovacieho motora uvádzané v technickej dokumentácii. 15. Ako ovplyvňuje hodnota kompresného pomeru výkon a hospodárnosť motora? 16. Vypočítajte indikovaný výkon motora. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 6 z 44

7 17. Pomocou ktorých parametrov možno vzájomne porovnať rôzne motory? 3. Pevné časti spaľovacieho motora Zhrnutie učiva: - kľuková skriňa - valce spaľovacieho motora - hlava valcov - tesnenia hlavy valcov - spaľovacie priestory zážihových motorov - spaľovacie priestory vznetových motorov OTÁZKY A ÚLOHY 1. Vysvetlite rozdiel medzi pojmami: blok valcov, blok motora. 2. Popíšte konštrukciu bloku motora podľa obrázka. 3. Porovnajte konštrukciu kľukovej skrine kvapalinou chladeného a vzduchom chladeného motora. 4. Aké materiály sa používajú na výrobu bloku motora? 5. Aký je rozdiel medzi vložkou valca a vloženým valcom? Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 7 z 44

8 6. Akú funkciu plní hlava valcov, opíšte jej hlavné časti. 7. Od čoho závisí usporiadanie nasávacích a výfukových kanálov v hlave valcov? 8. Porovnajte konštrukciu hlavy valcov motora chladeného kvapalinou a motora chladeného vzduchom. 9. Aké následky môže spôsobiť nesprávny spôsob montáže hlavy valcov? 10. Opíšte rozdiely v konštrukcii tesnení hlavy valcov starších a moderných spaľovacích motorov. 11. Popíšte konštrukciu spaľovacích priestorov benzínových motorov a aký majú vplyv na kvalitu spaľovania paliva. 12. Ako ovplyvňuje tvarovanie nasávacieho kanála v hla- ve valcov proces spaľovania vo vznetovom motore? 13. Popíšte konštrukciu spaľovacích priestorov vznetových motorov s nepriamym vstrekovaním paliva. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 8 z 44

9 14. Porovnajte výhody a nevýhody vznetových motorov s priamym a nepriamym vstrekovaním paliva. 4. Kľukový mechanizmus motora Zhrnutie učiva: - sily pôsobiace v kľukovom mechanizme - piesty požiadavky, konštrukčné riešenie, materiál, výroba - piestové krúžky požiadavky, rozdelenie, konštrukčné riešenie, materiál, výroba - piestové čapy požiadavky, konštrukčné riešenie, materiál - ojnice požiadavky, konštrukčné riešenie, materiál - kľukové hriadele požiadavky, konštrukčné riešenie, materiál, výroba - zotrvačníky požiadavky, konštrukčné riešenie, materiál OTÁZKY A ÚLOHY 1. Vypočítajte sily pôsobiace v kľukovom mechanizme (F N,F O ). 2. Od čoho závisí zdvih piesta? 3. Akú funkciu plní piest a aké požiadavky musí spĺňať? 4. Vysvetlite spôsob triedenia a značenia piestov. 5. Ako závisia rozmery a tvar piesta od rozloženia teplôt na povrchu a dne piesta? Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 9 z 44

10 6. Čím je podmienená správna činnosť piestových krúžkov? 7. Z akých materiálov sa vyrábajú piestové krúžky? 8. Vysvetlite pojem plávajúci a pevný piestový čap. 9. Akým spôsobom sa maže piestový čap? 10. Popíšte jednotlivé časti ojnice. 11. Z akého materiálu a akým spôsobom sa vyrábajú ojnice? 12. Opíšte metódy delenia hláv ojnice. 13. Vysvetlite rozdiel v konštrukcii a použití týchto kľukových hriadeľov Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 10 z 44

11 14. Z akého materiálu a akým spôsobom sa vyrábajú kľukové hriadele? 15. Opíšte rozdiel v konštrukcii kľukového hriadeľa dvojtaktného a štvortaktného motora. 16. Porovnajte kovaný a odlievaný kľukový hriadeľ. 17. Opíšte spôsob uloženia kľukového hriadeľa v kľukovej skrini. 18. V čom spočíva dôležitosť utesnenia kľukového hriadeľa. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 11 z 44

12 19. Vysvetlite princíp dvojhmotového zotrvačníka. 5. Rozvodový mechanizmus motora Zhrnutie učiva: - funkcie a druhy rozvodového mechanizmu - rozvodový mechanizmus štvortaktných motorov - pohon vačkového hriadeľa - vačkový hriadeľ - zdvíhadlá, zdvíhacie tyčky, vahadlá - ventily, ventilové pružiny - viacventilová technika zážihové motory - vznetové motory - konštrukčné riešenia pre viacventilovú techniku - zmena časovania ventilového rozvodu - zvláštne konštrukcie ventilových rozvodov - rozvodový mechanizmus dvojtaktných motorov OTÁZKY A ÚLOHY 1. Akú funkciu plní rozvodový mechanizmus motora? 2. Vysvetlite pojem časovanie rozvodového mechanizmu. 3. Popíšte a porovnajte tieto ventilové rozvody. 4. Opíšte jednotlivé možnosti pohonu vačkového hriadeľa. 5. V akom vzájomnom vzťahu sú otáčky kľukového a vačkového hriadeľa štvortaktného motora? Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 12 z 44

13 6. Popíšte jednotlivé druhy vačiek a aký majú vplyv na otváranie a zatváranie ventilov. 7. Opíšte spôsob výroby vačkového hriadeľa. 8. Vysvetlite činnosť a význam použitia olejového zdvíhadla. 9. Popíšte konštrukciu, činnosť a použitie zdvíhacích tyčiek a vahadiel. 10. Vysvetlite rozdiely v konštrukcii nasávacích a výfukových ventilov. 11. Aký vplyv na životnosť výfukového ventila má nesprávna ventilová vôľa? 12. Z akých materiálov sa vyrábajú ventily? 13. Čím je ovplyvnená tesniaca schopnosť ventilov? Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 13 z 44

14 14. Aký význam má utesnenie ventilov vo vedení? 15. Vysvetlite význam ventilových pružín. 16. Vysvetlite význam viacventilovej techniky. 17. Aké možnosti ponúka variabilné časovanie ventilov? 18. Čo je účelom variabilného časovania ventilov? 19. Popíšte činnosť fázových meničov časovania nasávacích ventilov. 20. Popíšte zvláštnosti rozvodu BMW VALVETRONIC. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 14 z 44

15 21. Ktorý parameter motora najviac ovplyvňuje kvalitu práce klasického ovládania ventilového rozvodu? 22. Popíšte princíp pneumatického ovládania ventilového rozvodu. 23. Popíšte princíp elektromagnetického ovládania ventilového rozvodu. 24. Porovnajte jednotlivé spôsoby výmeny náplne dvojtaktného motora. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 15 z 44

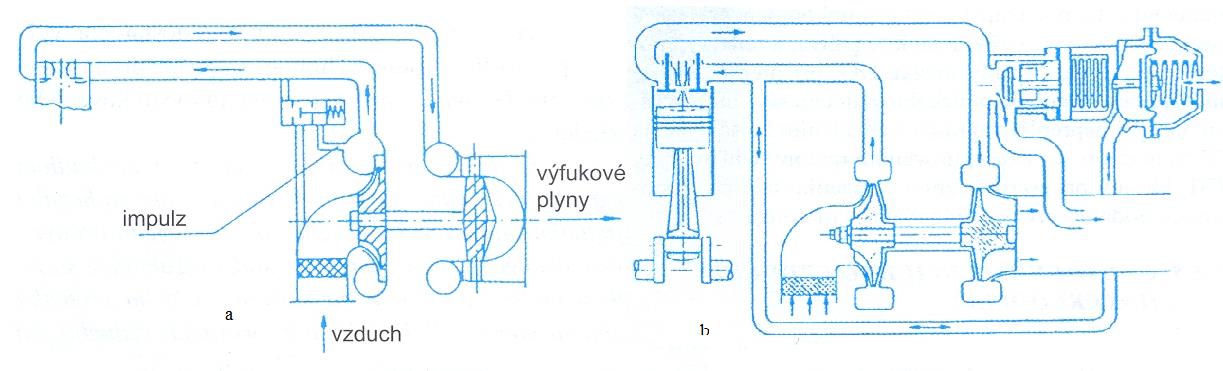

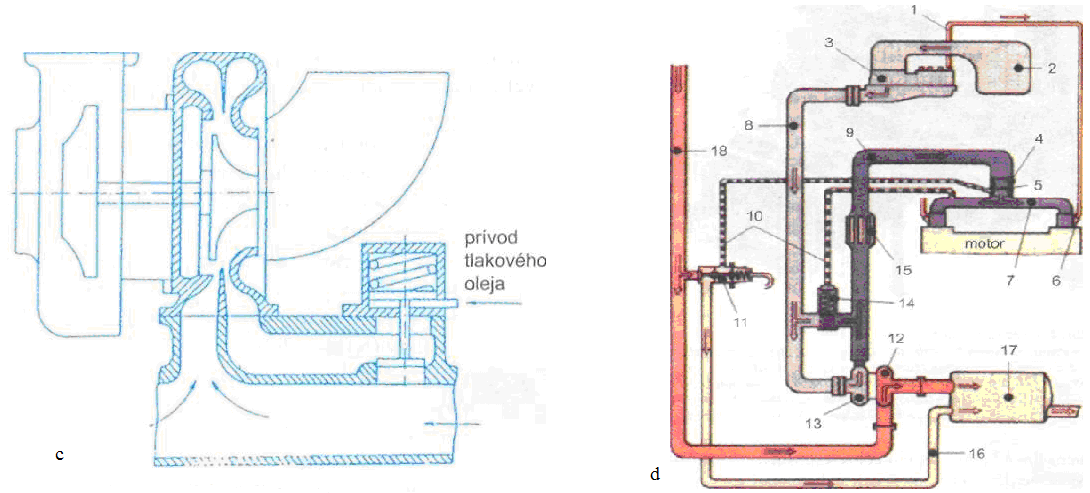

16 6. Preplňovanie spaľovacích motorov Zhrnutie učiva: - základný princíp preplňovania - rozdelenie preplňovania - preplňovanie zážihových motorov - preplňovanie vznetových motorov - chladenie plniaceho vzduchu INTERCOOLER - regulácia preplňovaného motora - plniace dúchadlá - tlakový výmenník COMPREX - turbocompound - SCANIA OTÁZKY A ÚLOHY 1. V čom spočíva princíp preplňovania motora? 2. Aké sú možnosti zvyšovania výkonu motora? 3. Pohovorte o výhodách a nevýhodách preplňovania. 4. Pohovorte o rozdelení preplňovania podľa jednotlivých kritérií. 5. V čom spočívajú rozdiely v procese preplňovania zážihového a vznetového motora? 6. Vysvetlite význam použitia INTERCOOLERA. 7. Pohovorte o jednotlivých spôsoboch regulácie preplňovania. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 16 z 44

17 8. Ktorý spôsob preplňovania je najpoužívanejší? 9. Popíšte konštrukciu a činnosť turbodúchadla. 10. Popíšte reguláciu turbodúchadla s premenlivou geometriou turbíny. 11. Vysvetlite činnosť tlakového výmenníka COMPREX. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 17 z 44

18 12. Čím je charakteristický turbocompoudný motor? 7. Nasávacie a výfukové potrubia Zhrnutie učiva: - čističe vzduchu - nasávacie potrubia - výfukové potrubia - tlmiče hluku - katalyzátory výfukových plynov OTÁZKY A ÚLOHY 1. Vysvetlite potrebu čistenia nasávaného vzduchu. 2. Opíšte jednotlivé druhy čističov vzduchu. 3. Porovnajte nasávacie potrubia starších a moderných automobilov. 4. Vysvetlite činnosť variabilného nasávacieho potrubia. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 18 z 44

19 5. Na akom princípe pracujú tieto tlmiče hluku? 6. Akú úlohu plní vo výfukovom potrubí katalyzátor? 7. Opíšte konštrukciu a činnosť katalyzátora. 8. Akú úlohu plní lambda sonda? 8. Palivá pre piestové spaľovacie motory Zhrnutie učiva: - požiadavky na motorové palivá Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 19 z 44

20 - výroba uhľovodíkových palív - základné parametre benzínu - základné parametre motorovej nafty - alternatívne palivá OTÁZKY A ÚLOHY 1. Aké kritériá musia spĺňať motorové palivá? 2. Akým spôsobom sa vyrábajú palivá pre spaľovacie motory? 3. Vysvetlite frakčnú destiláciu ropy. 4. Vysvetlite výrobu benzínu tepelným krakovaním. 5. Ktoré sú základné parametre automobilových benzínov? 6. Ktoré najdôležitejšie parametre musí spĺňať motorová nafta? 7. Vymenujte alternatívne palivá pre spaľovacie motory. 9. Palivová sústava benzínového motora Zhrnutie učiva: - zloženie a časti palivovej sústavy - palivová nádrž - palivové potrubie, čističe paliva, dopravné palivové čerpadlo - karburátory Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 20 z 44

21 - hlavné časti karburátora - činnosť jednoduchého karburátora - jednotlivé systémy karburátora - prídavné zariadenia karburátora - elektronicky riadení karburátor - význam a rozdelenie vstrekovacích systémov - jednobodové vstrekovanie - viacbodové vstrekovanie - motormanažment - priame vstrekovanie benzínu OTÁZKY A ÚLOHY 1. Akú funkciu plní palivová sústava benzínového motora? 2. Aké požiadavky musí spĺňať palivová nádrž? 3. Prečo musí byť nad hladinou benzínu v nádrži atmosférický tlak? 4. Z akého materiálu je vyrobené spájacie palivové potrubie? 5. Ako je zabezpečená doprava paliva z palivovej nádrže? 6. Popíšte činnosť týchto dopravných čerpadiel. 7. Akú úlohu v palivovej sústave plní karburátor? 8. Vysvetlite rozdiely medzi jednotlivými druhmi karburátorov na obrázkoch. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 21 z 44

22 9. Vysvetlite činnosť jednoduchého karburátora. 10. Vymenujte jednotlivé systémy karburátora. 11. Vysvetlite činnosť systému spúštania studeného motora. 12. Vysvetlite činnosť systému chodu naprázdno. 13. Vysvetlite činnosť hlavného systému. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 22 z 44

23 14. Vysvetlite činnosť obohacovacieho systému a činnosť akceleračnej pumpičky. 15. Opíšte význam a činnosť druhého stupňa karburátora. 16. Aký význam majú prídavné zariadenia karburátora? 17. Popíšte činnosť elektronicky riadeného karburátora. 18. Pohovorte o význame používania vstrekovacích systémov benzínového motora. 19. Pohovorte o význame používania vstrekovacích systémov benzínového motora. 20. Opíšte rozdiel medzi simultánnym a sekvenčným vstrekovaním. 21. Aký je rozdiel medzi činnosťou karburátora a jednobodového vstrekovacieho systému? 22. Opíšte základný princíp činnosti jednobodového vstrekovacieho systému BOSCH MONO- JETRONIC. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 23 z 44

24 23. Opíšte základný princíp činnosti viacbodového vstrekovacieho systému BOSCH L-JETRONIC. 24. Charakterizujte pojem motormanažment. 25. Charakterizujte zásadné rozdiely medzi priamym a nepriamym vstrekovaním benzínu. 26. Opíšte činnosť motora GDI v jednotlivých režimoch. a b 27. Ako je zabezpečená eliminácia emisií v motore GDI? 28. Popíšte usporiadanie prvkov systému priameho vstrekovania spoločnosti BOSCH. 10. Palivová sústava naftového motora Zhrnutie učiva: - základné rozdelenie palivových sústav - palivová sústava s radovým vstrekovacím čerpadlom - nízkotlaková časť - palivová nádrž - palivové potrubie Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 24 z 44

25 - čističe paliva - dopravné čerpadlá - vysokotlaková časť - vstrekovacie čerpadlá - regulácia vstreku - príslušenstvo vstrekovacích čerpadiel - rotačné vstrekovacie čerpadlo s axiálnym pohybom piesta - rotačné vstrekovacie čerpadlo s radiálnym pohybom piesta - vstrekovacie potrubie - vstrekovače - palivové sústavy s elektronickou reguláciou - UPS UNIT PUMP SYSTÉM - UIS - UNIT INJACTOR SYSTÉM - COMMON RAIL OTÁZKY A ÚLOHY 1. Vysvetlite úlohu palivovej sústavy vznetového motora. 2. Charakterizujte jednotlivé typy palivových sústav. 3. Opíšte zloženie palivovej sústavy s radovým vstrekovacím čerpadlom. 4. Charakterizujte jednotlivé komponenty nízkotlakovej časti palivovej sústavy(nádrž, potrubie). 5. Popíšte jednotlivé druhy čističov paliva. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 25 z 44

26 6. Popíšte činnosť piestikového dopravného čerpadla. 7. Ktoré požiadavky musia spĺňať vstrekovacie čerpadlá? 8. Opíšte konštrukciu vstrekovacej jednotky radového vstrekovacieho čerpadla. 9. Vysvetlite spôsoby regulácie dávky paliva. 10. Vysvetlite reguláciu veľkosti dodávky paliva s rozvádzačom v pieste. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 26 z 44

27 11. Porovnajte jednotlivé druhy odstredivých regulátorov vstrekovacích čerpadiel. 12. Vysvetlite činnosť samočinného presuvníka vstreku. 13. Porovnajte rotačné vstrekovacie čerpadlo s radovým. 14. Opíšte konštrukciu a činnosť rotačného vstrekovacieho čerpadla s axiálnym pohybom piesta. 15. Opíšte dávkovanie paliva rozdeľovacím piestikom. 16. Porovnajte rotačné vstrekovacie čerpadlo s radiálnym pohybom piesta s predošlým typom. 17. Aké požiadavky musí spĺňať vstrekovacie potrubie? 18. Ako rozdeľujeme vstrekovacie dýzy? 19. Popíšte jednotlivé časti a činnosť vstrekovača s dýzou. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 27 z 44

28 20. Popíšte funkciu Unit pump systému. 21. Popíšte funkciu Unit injector systému. 22. Podľa obrázku popíšte jednotlivé fázy činnosti UIS firmy Bosch. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 28 z 44

29 23. Vysvetlite potrebu zaradenia chladiča paliva v UIS. 24. Opíšte systém vstrekovania paliva Common Rail. 11. Mazacia sústava motora Zhrnutie učiva: - funkcia mazacej sústavy - spôsoby mazania - časti mazacej sústavy - olejové čerpadlá - regulačné ventily - spínače tlaku - olejové čističe - chladiče oleja - motorové mazacie oleje - základné vlastnosti motorového oleja - rozdelenie motorových olejov podľa technológie výroby - zloženie motorového oleja Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 29 z 44

30 - klasifikácia motorových olejov - mazacie tuky OTÁZKY A ÚLOHY 1. Vysvetlite stručne funkcie mazacej sústavy. 2. Opíšte jednotlivé spôsoby mazania motora podľa obrázkov. 3. Opíšte funkciu olejového čerpadla, porovnajte jednotlivé typy. 4. Charakterizujte funkciu regulačného ventilu. 5. Charakterizujte funkciu spínača tlaku. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 30 z 44

31 6. Popíšte schémy zapojenia čističov oleja v mazacej sústave. 7. Porovnajte a opíšte jednotlivé typy čističov oleja. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 31 z 44

32 8. Vysvetlite význam a úlohu chladičov oleja. 9. Aké úlohy plní mazací olej? 10. Ktoré základné vlastnosti musí spĺňať motorový olej. 11. Ako sa vyrábajú základné oleje? 12. Čo sú to aditíva? 13. Definujte pojem viskozita. 14. Aké požiadavky sú kladené na prevodové oleje? 15. Podľa čoho rozlišujeme kvalitu mazacích tukov a ich použiteľnosť. 12. Chladiaca sústava motora Zhrnutie učiva: - funkcia a spôsoby chladenia motora - kvapalinová chladiaca sústava - chladiče - obehové čerpadlá chladiacej kvapaliny - termostat - kontrola teploty chladiacej kvapaliny - vzduchová chladiaca sústava - konštrukčné zvláštnosti vzduchovej chladiacej sústavy OTÁZKY A ÚLOHY 1. Opíšte funkciu a spôsoby chladenia motora. 2. Porovnajte kvapalinovú a vzduchovú chladiacu sústavu. 3. Vysvetlite činnosť kvapalinovej chladiacej sústavy s núteným obehom. 4. Vysvetlite funkciu pretlakového uzáveru. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 32 z 44

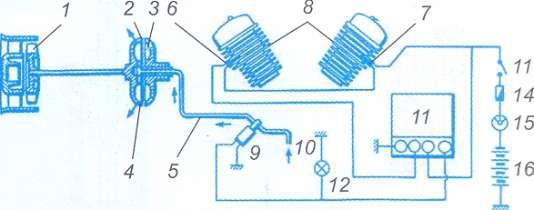

33 5. Vysvetlite činnosť malého a veľkého chladiaceho okruhu. 6. Opíšte konštrukciu a umiestnenie chladičov. 7. Vysvetlite funkciu a popíšte činnosť termostatu. 8. Vysvetlite funkciu a popíšte činnosť obehového čerpadla chladiacej kvapaliny. 9. Opíšte funkciu a spôsoby vzduchového chladiaceho systému. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 33 z 44

34 13. Rotačné a dýzové motory Zhrnutie učiva: - motor s krúživým pohybom piesta Wankelov motor - spaľovacia turbína - dýzové motory OTÁZKY A ÚLOHY 1. Opíšte konštrukciu Wankelovho motora. 2. Porovnajte výhody a nevýhody Wankelovho motora. 3. Vysvetlite činnosť Wankelovho motora. 4. Vysvetlite činnosť spaľovacej turbíny. 5. Vysvetlite činnosť prúdového motora. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 34 z 44

35 14. Spojky Zhrnutie učiva: - funkcia spojky - rozdelenie spojok - trecie spojky - kvapalinové spojky - elektromagnetické práškové spojky - dvojhmotový(delený) zotrvačník - elektronicky riadené spojky OTÁZKY A ÚLOHY 1. Popíšte funkciu jednotlivých častí prevodového mechanizmu automobilu. 2. Charakterizujte funkciu a uveďte rozdelenie spojok. 3. Popíšte činnosť jednokotúčovej trecej spojky s obvodovými pružinami. 4. Popíšte činnosť jednokotúčovej trecej spojky s tanierovou pružinou. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 35 z 44

36 5. Opíšte spôsoby vypínania spojky. 6. Opíšte konštrukciu hnaných spojkových kotúčov. 7. Opíšte činnosť kvapalinovej spojky. 8. Vysvetlite význam dvojhmotového zotrvačníka. 9. Opíšte konštrukciu dvojhmotového zotrvačníka. 10. Opíšte konštrukciu elektronicky riadených spojok. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 36 z 44

37 15. Prevodovky Zhrnutie učiva: - účel prevodoviek a požiadavky kladené na prevodovky - druhy prevodoviek - návrh prevodových pomerov - prevodovky bez synchronizácie - prevodovky so synchronizáciou - prevodovky so sekvenčným radením - viacnásobné prevodovky - rozdeľovacie prevodovky - planétová prevodovka - hydromechanický menič - samočinné prevodovky - prevodové mazacie oleje OTÁZKY A ÚLOHY 1. Vysvetlite funkciu prevodovky. 2. Definujte vzťahy na výpočet prevodových pomerov, ťažnej sily a rýchlosti. 3. Zdôvodnite význam rozsahu a odstupňovania prevodov pre prax. 4. Opíšte konštrukciu a činnosť trojhriadeľovej prevodovky. 5. Opíšte konštrukciu a činnosť dvojhriadeľovej prevodovky. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 37 z 44

38 6. Opíšte význam a konštrukciu synchronizačného zariadenia. 7. Opíšte radiace mechanizmy prevodoviek. 8. Opíšte význam a činnosť sekvenčnej prevodovky. 9. Opíšte činnosť prevodovky s predradenou redukciou. 10. Opíšte činnosť rozdeľovacej prevodovky. 11. Opíšte význam a konštrukciu planétovej prevodovky. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 38 z 44

39 12. Charakterizujte samočinné prevodovky. 13. Vysvetlite význam premosťovacej spojky meniča momentu. 14. Vysvetlite prenos síl v samočinnej prevodovke pri jednotlivých prevodových stupňoch. 15. Opíšte moderné spôsoby ovládania prevodoviek nákladných automobilov. 16. Aká je funkcia prevodových olejov? 17. Špecifikujte klasifikáciu prevodových olejov. 18. Uveďte a charakterizujte poruchy prevodoviek. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 39 z 44

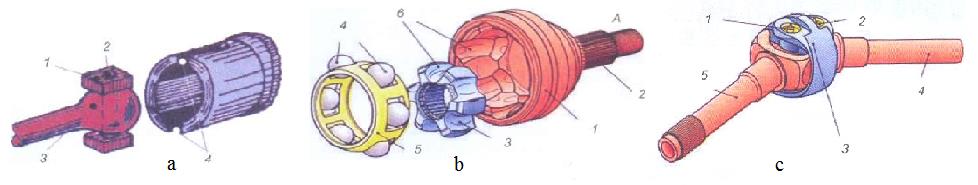

40 16. Spojovacie a kĺbové hriadele Zhrnutie učiva: - účel spojovacích a kĺbových hriadeľov - druhy spojovacích a kĺbových hriadeľov - kĺbové hriadele - oporné ložisko - krížový kĺb - kĺby hnacích hriadeľov zadných náprav kameňové, trojramenné, guľôčkové s axiálnym posuvom - kĺby hnacích hriadeľov predných náprav dvojité krížové, guľôčkové rovnobežné - pružné kĺby gumový kĺb s predpätím, pružný kotúčový kĺb, puzdrové kĺby OTÁZKY A ÚLOHY 1. Akú funkciu plnia spojovacie kĺbové hriadele? 2. Opíšte konštrukciu spojovacieho kĺbového hriadeľa, použitého v nákladnom automobile z dlhším rázvorom náprav. 3. Popíšte konštrukčné riešenie krížového kĺbu. 4. Popíšte konštrukčné riešenia týchto kovových kĺbov. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 40 z 44

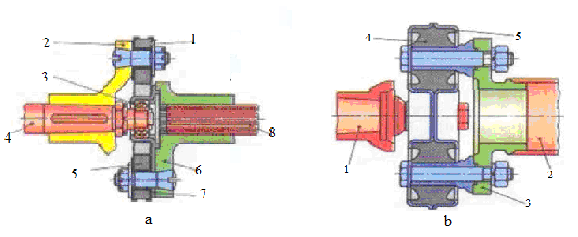

41 5. Vysvetlite použitie pružných kĺbov. 6. Popíšte konštrukčné riešenia týchto pružných kĺbov. 17. Rozvodovky Zhrnutie učiva: - druhy stálych prevodov hnacích náprav - stály prevod s kužeľovým súkolesím - stály prevod s čelným súkolesím - účel diferenciálov - kužeľový diferenciál - čelný diferenciál - uzávierka diferenciálu - samosvorné diferenciály - pohon všetkých kolies OTÁZKY A ÚLOHY 1. Vysvetlite funkciu stálych prevodov hnacích náprav. 2. Popíšte prenos krútiaceho momentu pri jednotlivých typoch stálych prevodov. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 41 z 44

42 3. Opíšte stály prevod s kužeľovým súkolesím. 4. Akú funkciu plní diferenciál? 5. Popíšte činnosť kužeľového diferenciálu. 6. Aký význam má uzávierka diferenciálu? 7. Čím je charakteristický samosvomý diferenciál? 8. Opíšte samosvomý diferenciál s trecou lamelovou spojkou. 9. Opíšte jednotlivé časti samočinného samosvorného diferenciálu ASD. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 42 z 44

43 10. Vysvetlite význam skratiek 4x4, 4WD, FWD. 11. Nakreslite schémy jednotlivých spôsobov pohonu všetkých kolies. 12. Vysvetlite činnosť spojky HALDEX. Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 43 z 44

44 18. Použité zdroje 1. Ivan Faktor: Cestné vozidlá III 2. Zdeněk Jan, Bronislav Ždánsky: Automobily 2 převody 3. Zdeněk Jan, Bronislav Ždánsky: Automobily 3 - motory 4. Zdeněk Jan, Bronislav Ždánsky: Automobily 4 příslušenství 5. Rolf Gscheidle a kol.: Příručka pro automechanika Prevodovky Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov EÚ Strana 44 z 44
