1

2 Help 12.1 Všechna práva vyhrazena. Žádná z částí této práce nesmí být reprodukována v jakékoliv formě nebo jakýmkoliv způsobem graficky, elektronicky nebo mechanicky včetně fotokopírování, zaznamenávání, nahrávání nebo systémů pro ukládání a získávání informací bez písemného souhlasu vydavatele. Výrobky uvedené v tomto dokumentu mohou být obchodními značkami a/nebo registrovanými obchodními značkami příslušných vlastníků. Vydavatel ani autor neuplatňují nárok na tyto obchodní značky. I když byl tento dokument připraven s nejvyšší pečlivostí, vydavatel ani autor nenesou odpově dnost za chyby, omyly nebo škody vzniklé následkem použití informací v tomto dokumentu, nebo následkem použití programů a zdrojového kódu, který je s nimi spojený. Vydavatel ani autor nejsou odpově dní za ztrátu zisku nebo jiné hospodářské škody způsobené nebo údajně způsobené přímo nebo nepřímo na základě tohoto dokumentu. Vytiště no: april 2012, Soest, Nizozemí Zvláštní podě kování: Vydavatel Vivid Automotive Data & Media B.V. Odpově dný redaktor Boy-Carol van Busschbach Techničtí redaktoři Kees van Zwol Jasper van Remmerden Návrh obálky Reinoud Klaasse Týmový koordinátor Boy-Carol van Busschbach Všem, k teří přispě li k vytvoření tohoto dok umentu, zejména našim váženým zák azník ům, k teří posk ytli zpě tnou vazbu a návrhy na zlepšení.

3 Obsah 3 Obsah Předmluva Část I Vítejte! Co je... nového 6 Část II Jak začít 9 1 Instalace Licence Schémata... elektrického vedení 25 4 Změ... na nastavení 27 Číslo portu... w ebové aplikace 28 5 Zvě... tšení 29 6 Tisk... zpráv a formulářů 30 Část III Vyhledání údajů 32 1 Údaje... motoru 34 2 Údaje... převodovky 35 3 Údaje... řízení a zavě šení 37 4 Brzdy Údaje... vně jšího a vnitřního prostoru 38 6 Elektronické... systémy 39 Electronics... Sm art Assistant [Inteligentní Asistent Elektroniky] 42 Součásti Diagnostika... chybového kódu 45 7 Záložka... Rejstřík 47 8 Umístě... ní Identifikačních prvků 48 9 Programování... klíčů a dálkového ovládání 49 Část IV Opravy 51 1 Příručky... pro opravu 51 2 Servisní... vě stníky 51 3 Doby... oprav 53 Část V Údržba vozidla 58 1 Pracovní... výkaz údržby 58 2 Kombinované... Plány 62 3 Chytré... odkazy 63 4 Servisní... časy 64 5 Reset... servisu 65

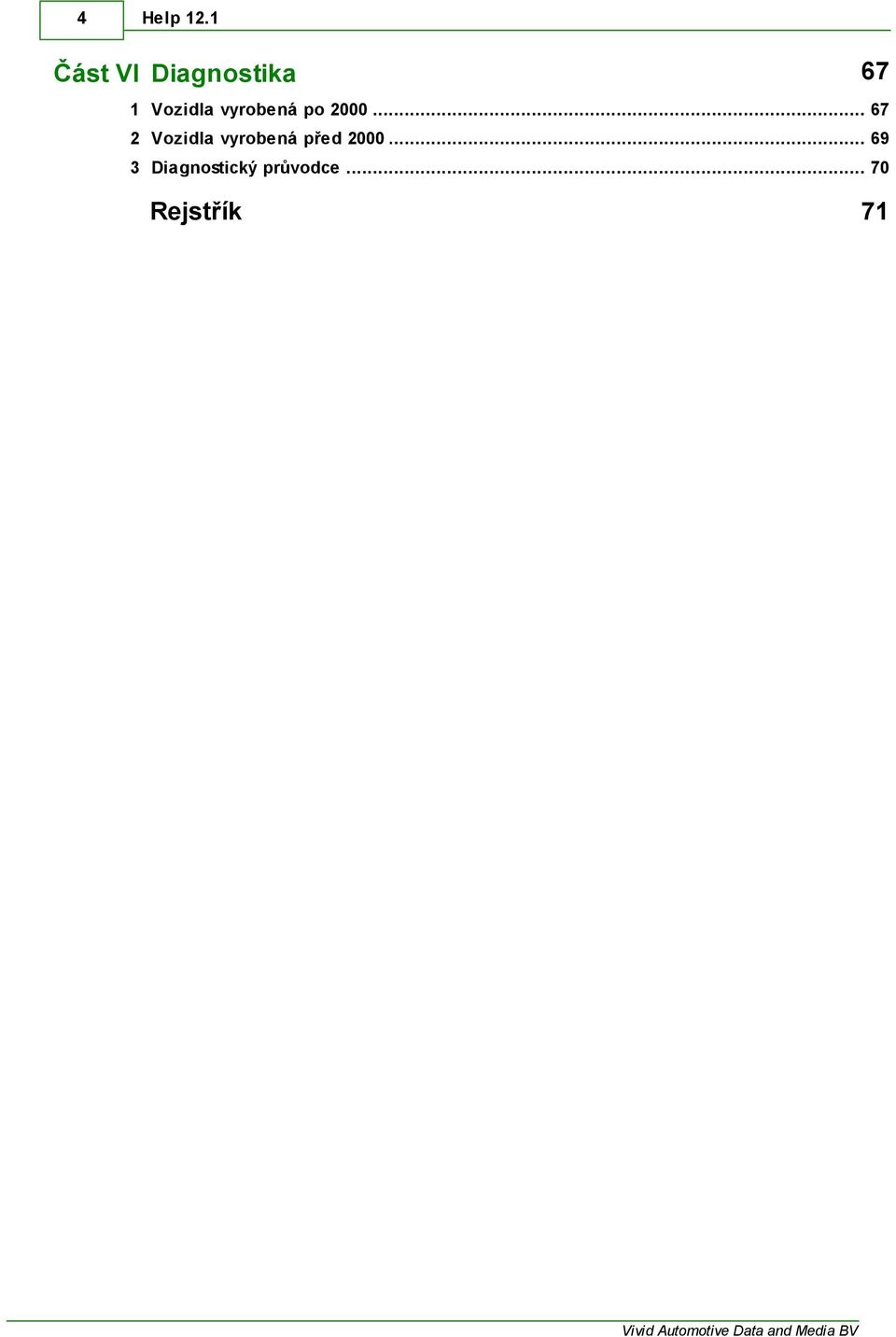

4 4 Help Část VI Diagnostika 1 Vozidla... vyrobená po Vozidla... vyrobená před Diagnostický... průvodce 70 Rejstřík 71

5 Část I

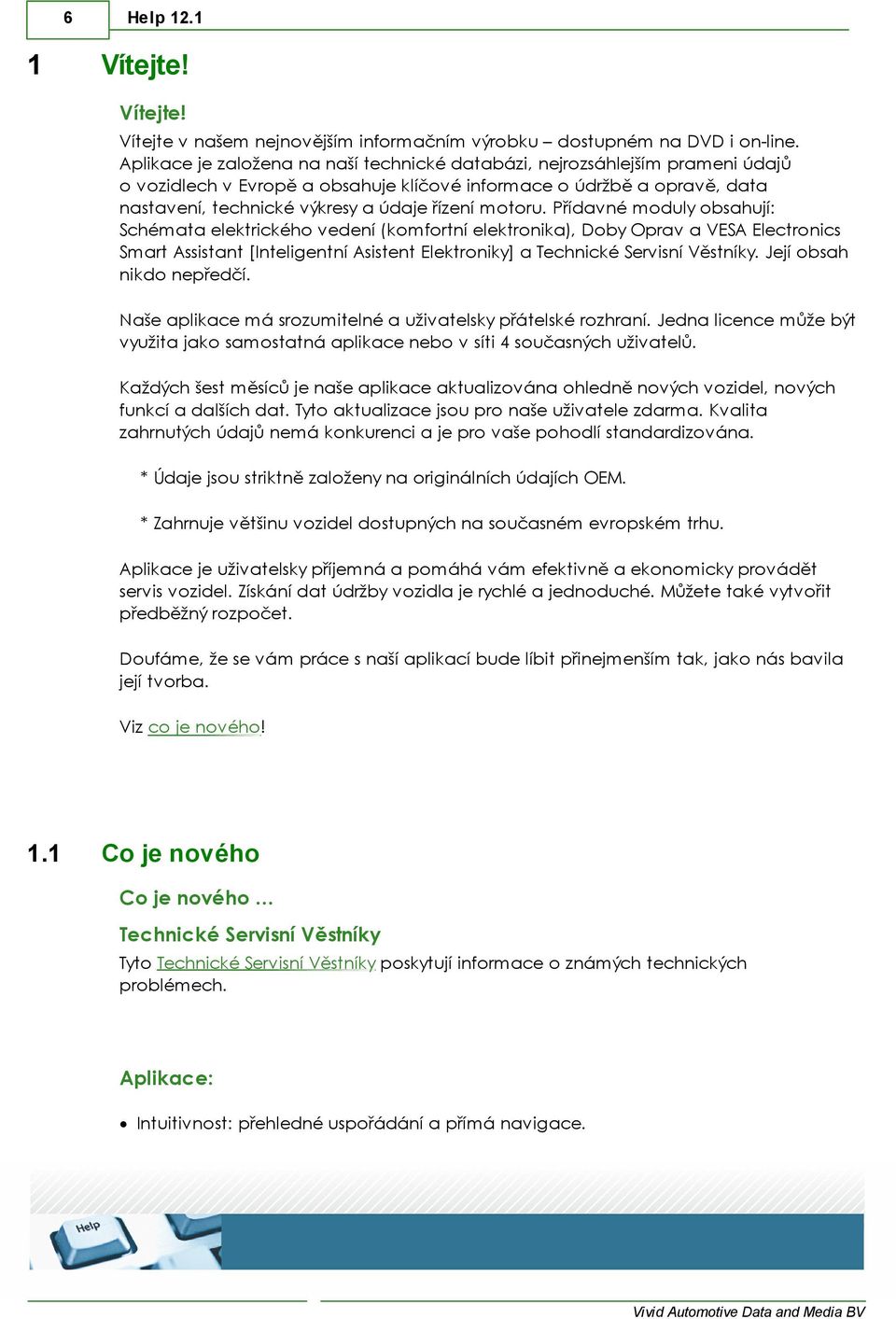

6 6 1 Help 12.1 Vítejte! Vítejte! Vítejte v našem nejnovějším informačním výrobku dostupném na DVD i on-line. Aplikace je založena na naší technické databázi, nejrozsáhlejším prameni údajů o vozidlech v Evropě a obsahuje klíčové informace o údržbě a opravě, data nastavení, technické výkresy a údaje řízení motoru. Přídavné moduly obsahují: Schémata elektrického vedení (komfortní elektronika), Doby Oprav a VESA Electronics Smart Assistant [Inteligentní Asistent Elektroniky] a Technické Servisní Věstníky. Její obsah nikdo nepředčí. Naše aplikace má srozumitelné a uživatelsky přátelské rozhraní. Jedna licence může být využita jako samostatná aplikace nebo v síti 4 současných uživatelů. Každých šest měsíců je naše aplikace aktualizována ohledně nových vozidel, nových funkcí a dalších dat. Tyto aktualizace jsou pro naše uživatele zdarma. Kvalita zahrnutých údajů nemá konkurenci a je pro vaše pohodlí standardizována. * Údaje jsou striktně založeny na originálních údajích OEM. * Zahrnuje většinu vozidel dostupných na současném evropském trhu. Aplikace je uživatelsky příjemná a pomáhá vám efektivně a ekonomicky provádět servis vozidel. Získání dat údržby vozidla je rychlé a jednoduché. Můžete také vytvořit předběžný rozpočet. Doufáme, že se vám práce s naší aplikací bude líbit přinejmenším tak, jako nás bavila její tvorba. Viz co je nového! 1.1 Co je nového Co je nového Technické Servisní Věstníky Tyto Technické Servisní Věstníky poskytují informace o známých technických problémech. Aplikace: Intuitivnost: přehledné uspořádání a přímá navigace.

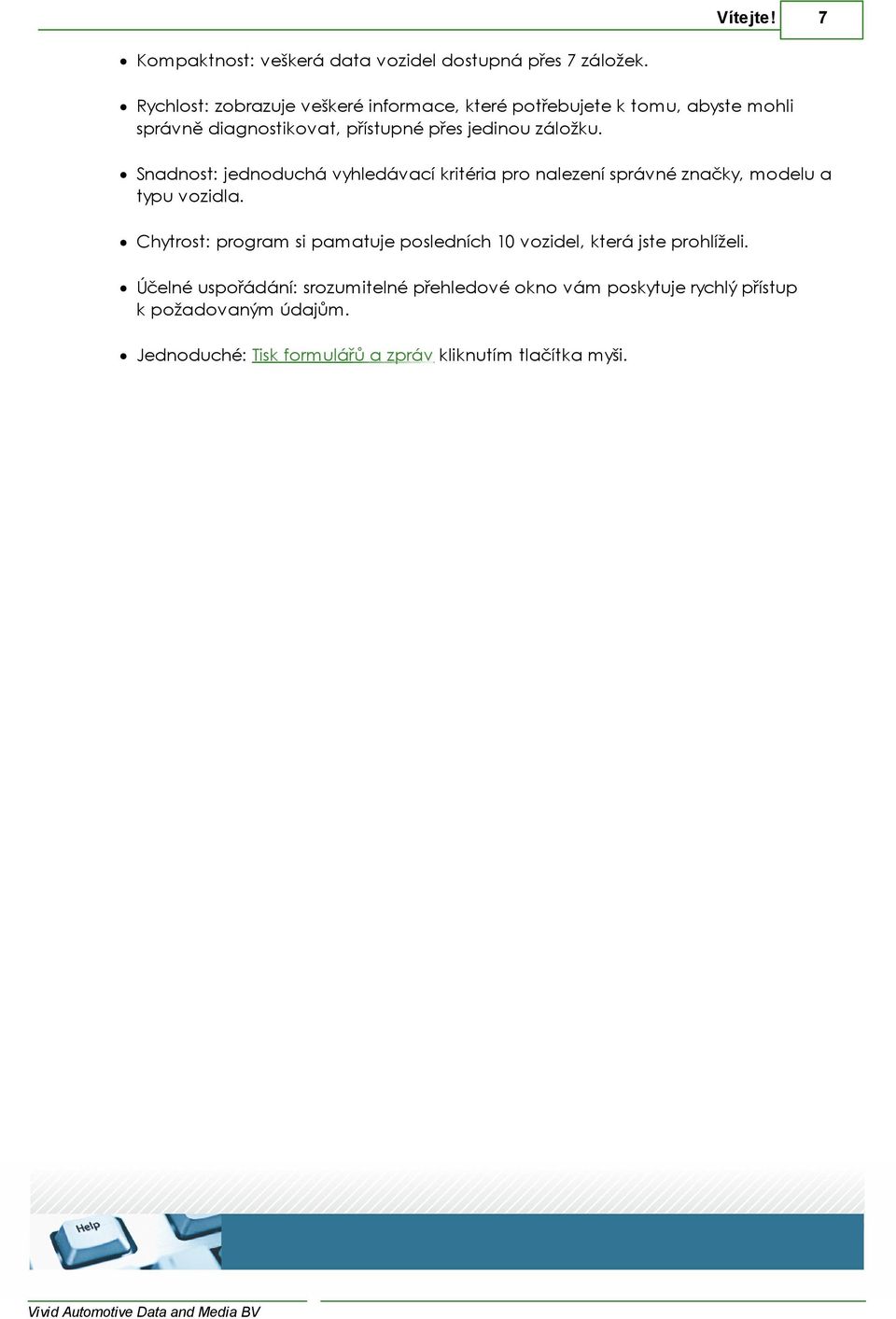

7 Vítejte! 7 Kompaktnost: veškerá data vozidel dostupná přes 7 záložek. Rychlost: zobrazuje veškeré informace, které potřebujete k tomu, abyste mohli správně diagnostikovat, přístupné přes jedinou záložku. Snadnost: jednoduchá vyhledávací kritéria pro nalezení správné značky, modelu a typu vozidla. Chytrost: program si pamatuje posledních 10 vozidel, která jste prohlíželi. Účelné uspořádání: srozumitelné přehledové okno vám poskytuje rychlý přístup k požadovaným údajům. Jednoduché: Tisk formulářů a zpráv kliknutím tlačítka myši.

8 Část II

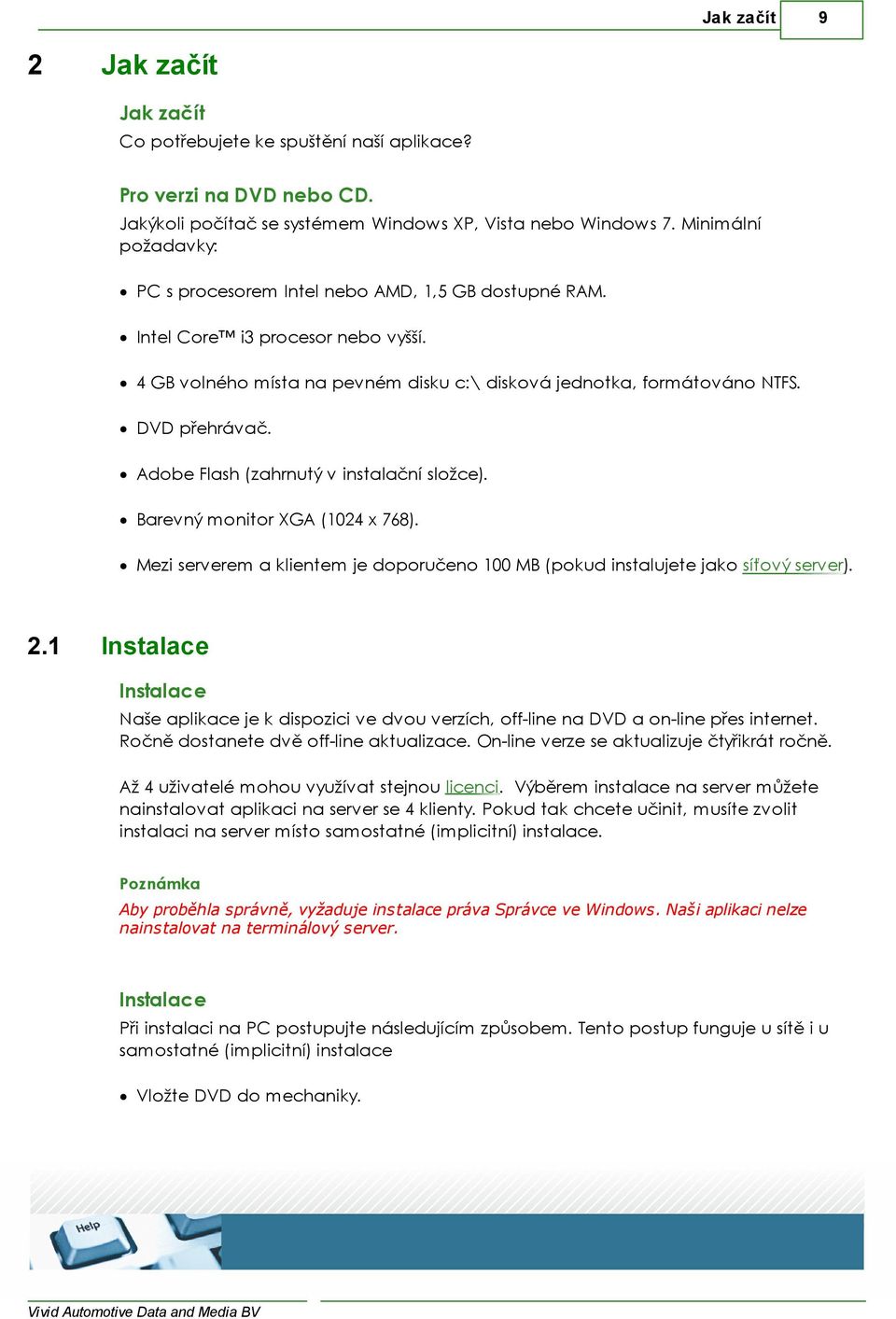

9 Jak začít 2 9 Jak začít Jak začít Co potřebujete ke spuštění naší aplikace? Pro verzi na DVD nebo CD. Jakýkoli počítač se systémem Windows XP, Vista nebo Windows 7. Minimální požadavky: PC s procesorem Intel nebo AMD, 1,5 GB dostupné RAM. Intel Core i3 procesor nebo vyšší. 4 GB volného místa na pevném disku c:\ disková jednotka, formátováno NTFS. DVD přehrávač. Adobe Flash (zahrnutý v instalační složce). Barevný monitor XGA (1024 x 768). Mezi serverem a klientem je doporučeno 100 MB (pokud instalujete jako síťový server). 2.1 Instalace Instalace Naše aplikace je k dispozici ve dvou verzích, off-line na DVD a on-line přes internet. Ročně dostanete dvě off-line aktualizace. On-line verze se aktualizuje čtyřikrát ročně. Až 4 uživatelé mohou využívat stejnou licenci. Výběrem instalace na server můžete nainstalovat aplikaci na server se 4 klienty. Pokud tak chcete učinit, musíte zvolit instalaci na server místo samostatné (implicitní) instalace. Poznámka Aby proběhla správně, vyžaduje instalace práva Správce ve Windows. Naši aplikaci nelze nainstalovat na terminálový server. Instalace Při instalaci na PC postupujte následujícím způsobem. Tento postup funguje u sítě i u samostatné (implicitní) instalace Vložte DVD do mechaniky.

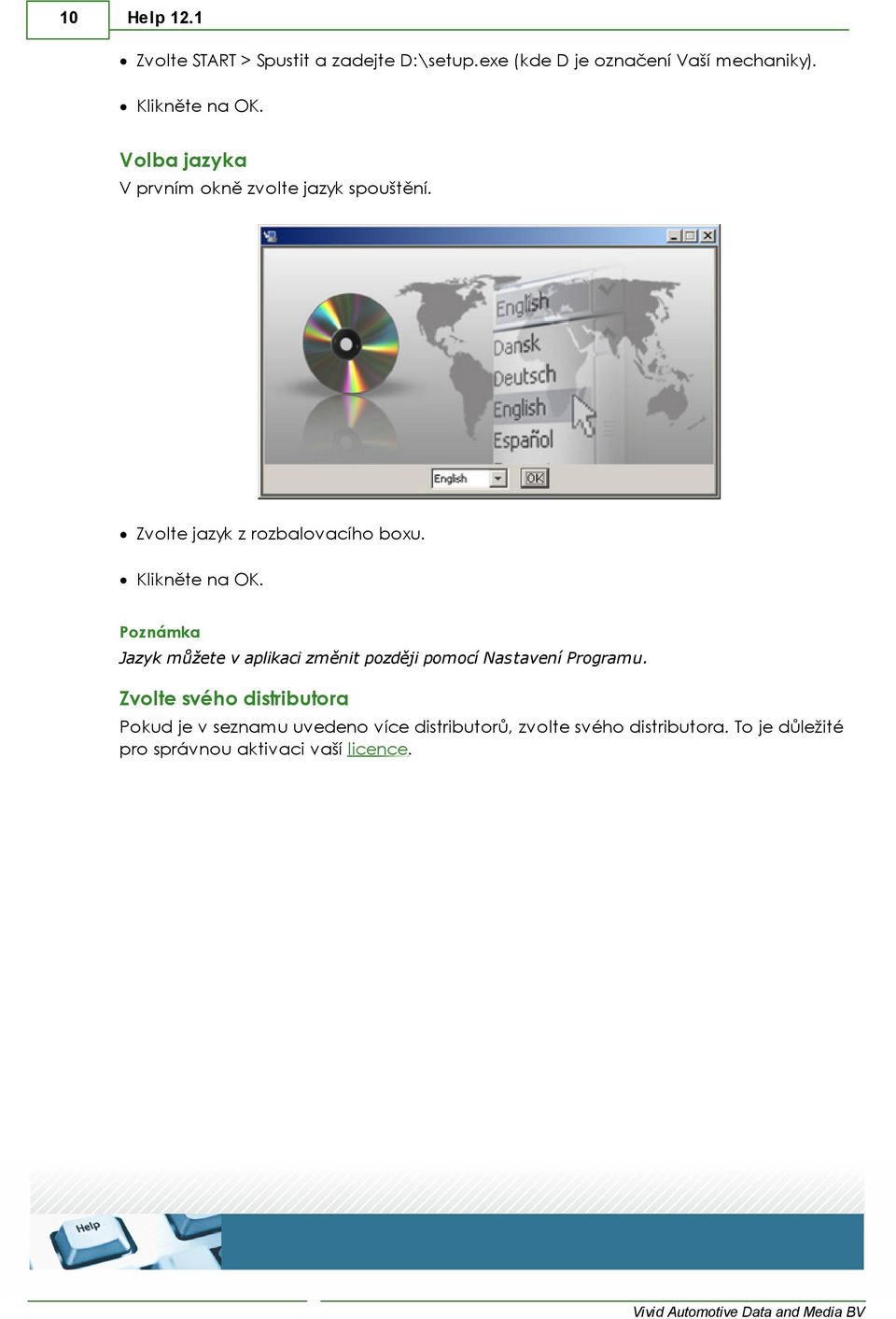

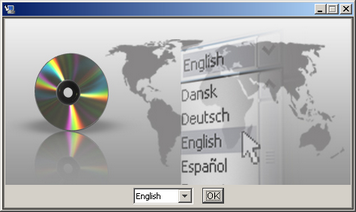

10 10 Help 12.1 Zvolte START > Spustit a zadejte D:\setup.exe (kde D je označení Vaší mechaniky). Klikněte na OK. Volba jazyka V prvním okně zvolte jazyk spouštění. Zvolte jazyk z rozbalovacího boxu. Klikněte na OK. Poznámka Jazyk můžete v aplikaci změnit později pomocí Nastavení Programu. Zvolte svého distributora Pokud je v seznamu uvedeno více distributorů, zvolte svého distributora. To je důležité pro správnou aktivaci vaší licence.

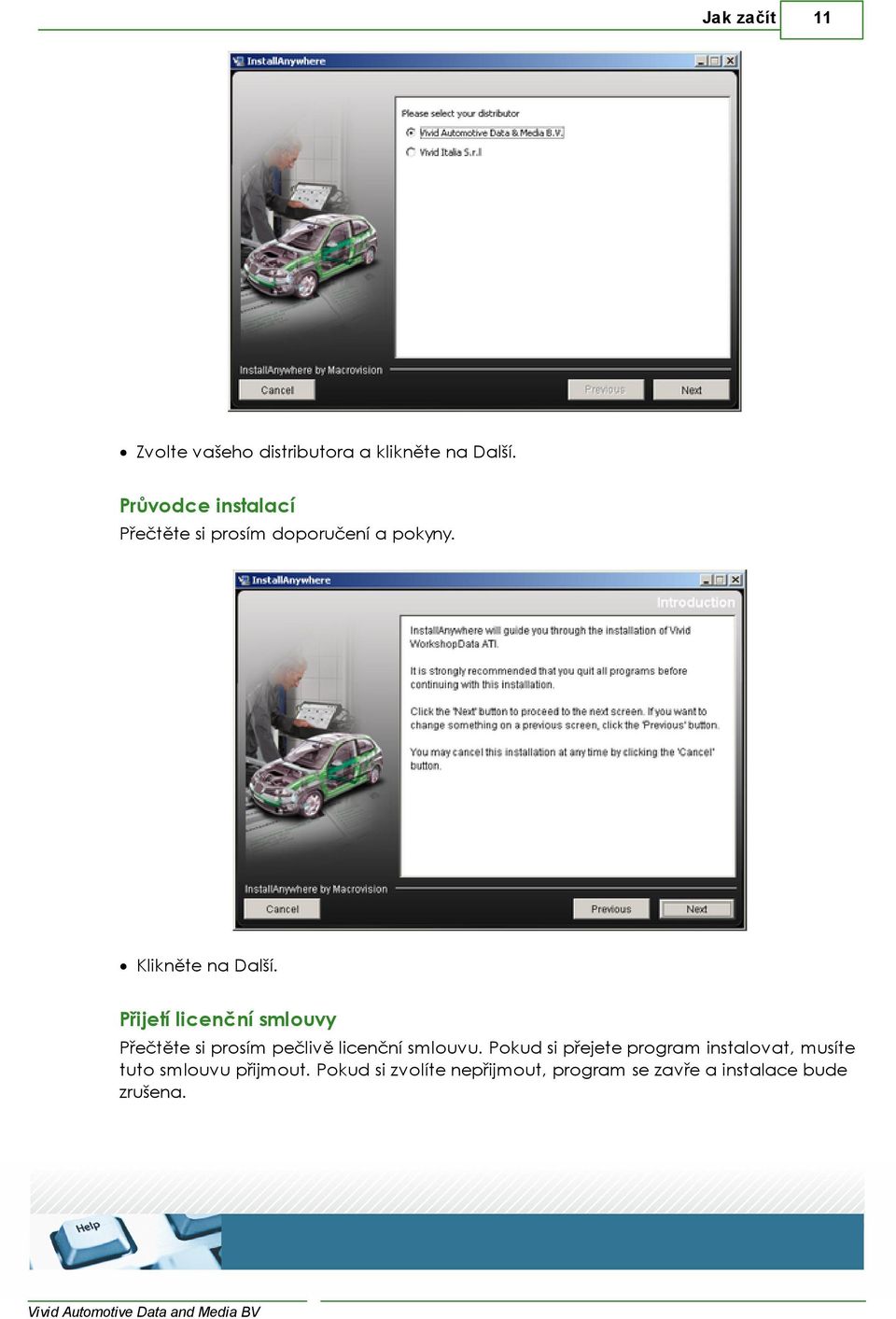

11 Jak začít 11 Zvolte vašeho distributora a klikněte na Další. Průvodce instalací Přečtěte si prosím doporučení a pokyny. Klikněte na Další. Přijetí licenční smlouvy Přečtěte si prosím pečlivě licenční smlouvu. Pokud si přejete program instalovat, musíte tuto smlouvu přijmout. Pokud si zvolíte nepřijmout, program se zavře a instalace bude zrušena.

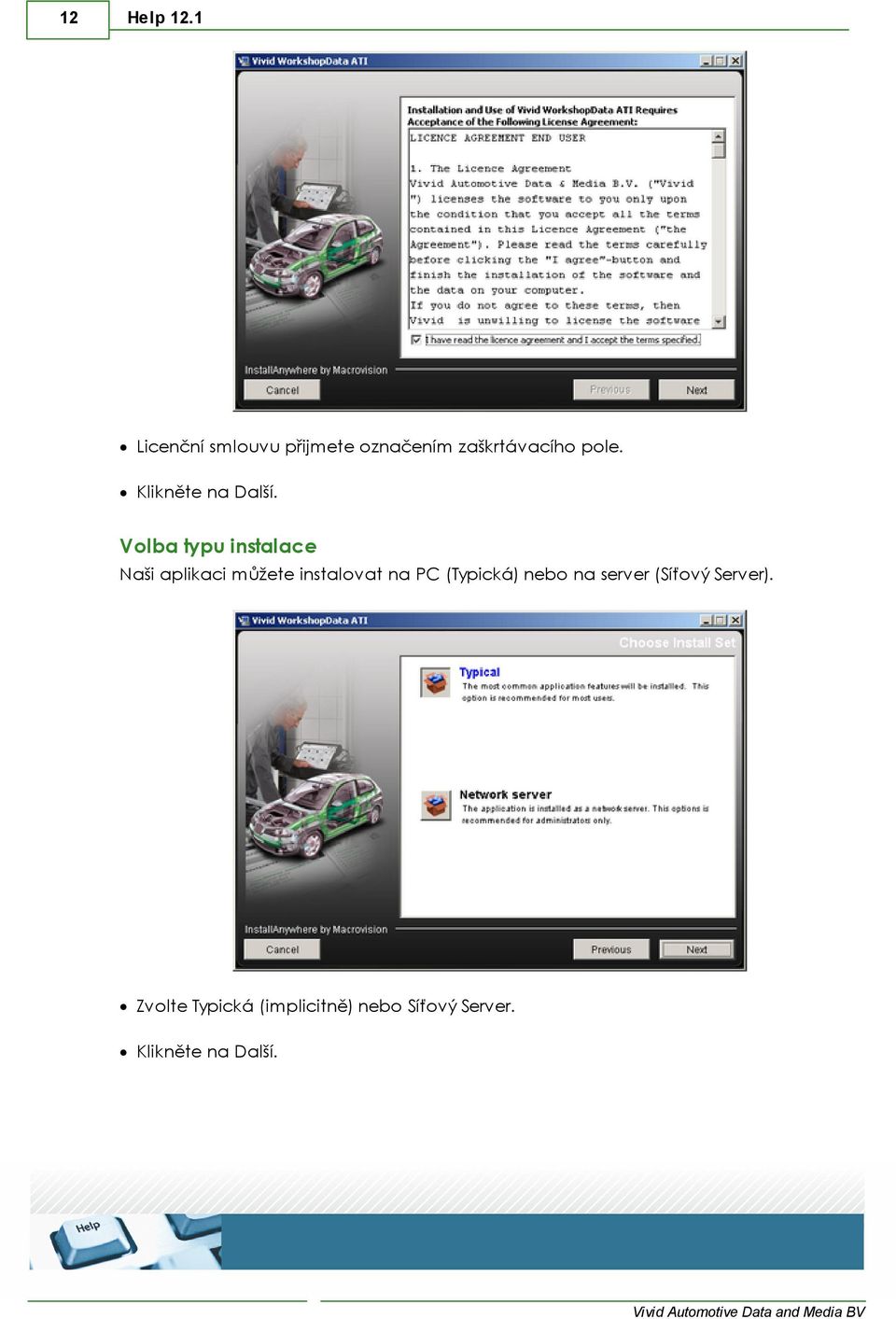

12 12 Help 12.1 Licenční smlouvu přijmete označením zaškrtávacího pole. Klikněte na Další. Volba typu instalace Naši aplikaci můžete instalovat na PC (Typická) nebo na server (Síťový Server). Zvolte Typická (implicitně) nebo Síťový Server. Klikněte na Další.

13 Jak začít 13 Zvolte instalační adresář Doporučujeme použít implicitní adresář. Přijměte implicitní instalační adresář, popř. klikněte na tlačítko Vybrat a zvolte jiný adresář. Přehled s údaji Zobrazí se přehled s údaji o instalaci. Pokud souhlasíte, klikněte na Nainstalovat.

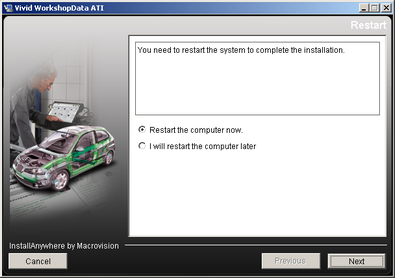

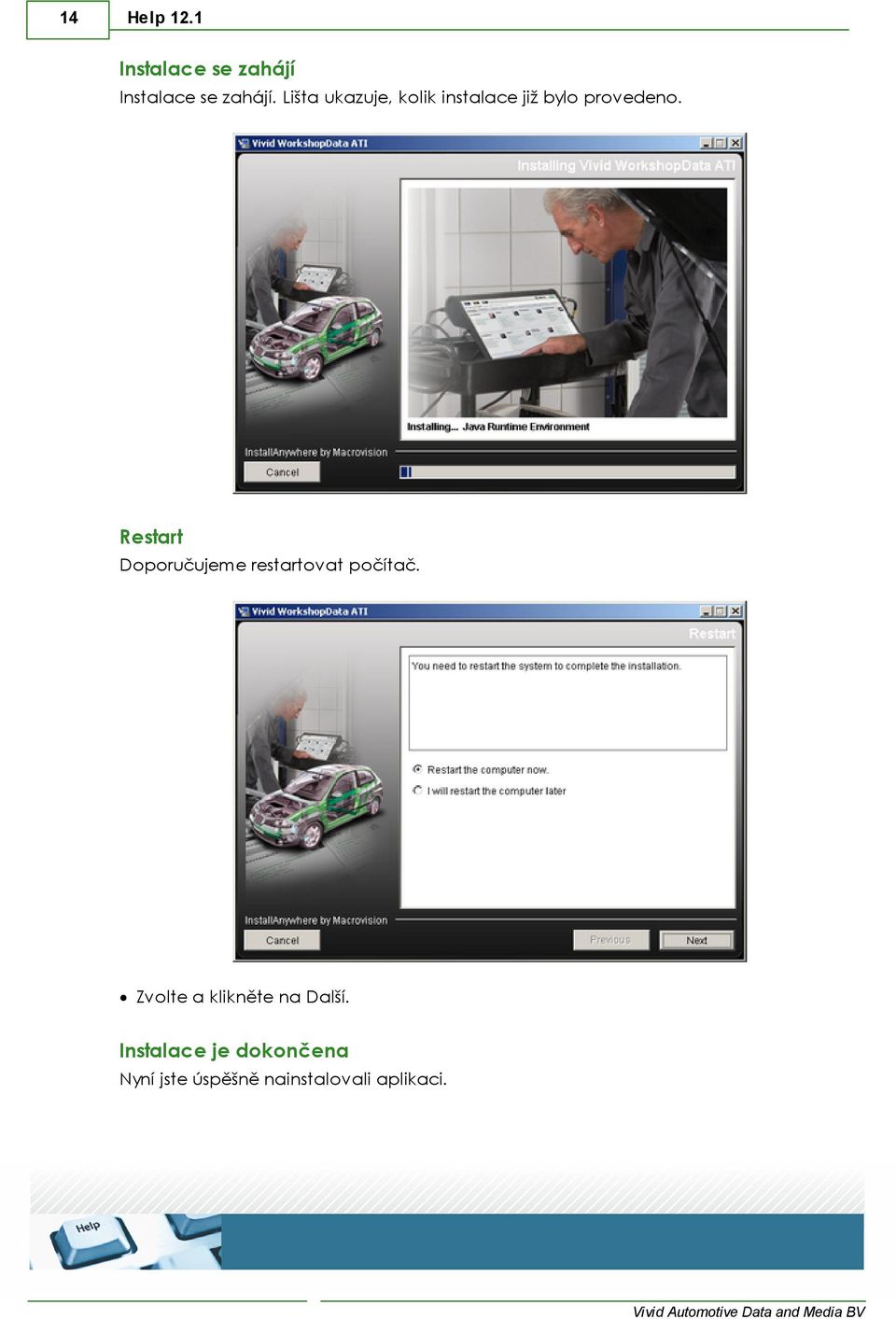

14 14 Help 12.1 Instalace se zahájí Instalace se zahájí. Lišta ukazuje, kolik instalace již bylo provedeno. Restart Doporučujeme restartovat počítač. Zvolte a klikněte na Další. Instalace je dokončena Nyní jste úspěšně nainstalovali aplikaci.

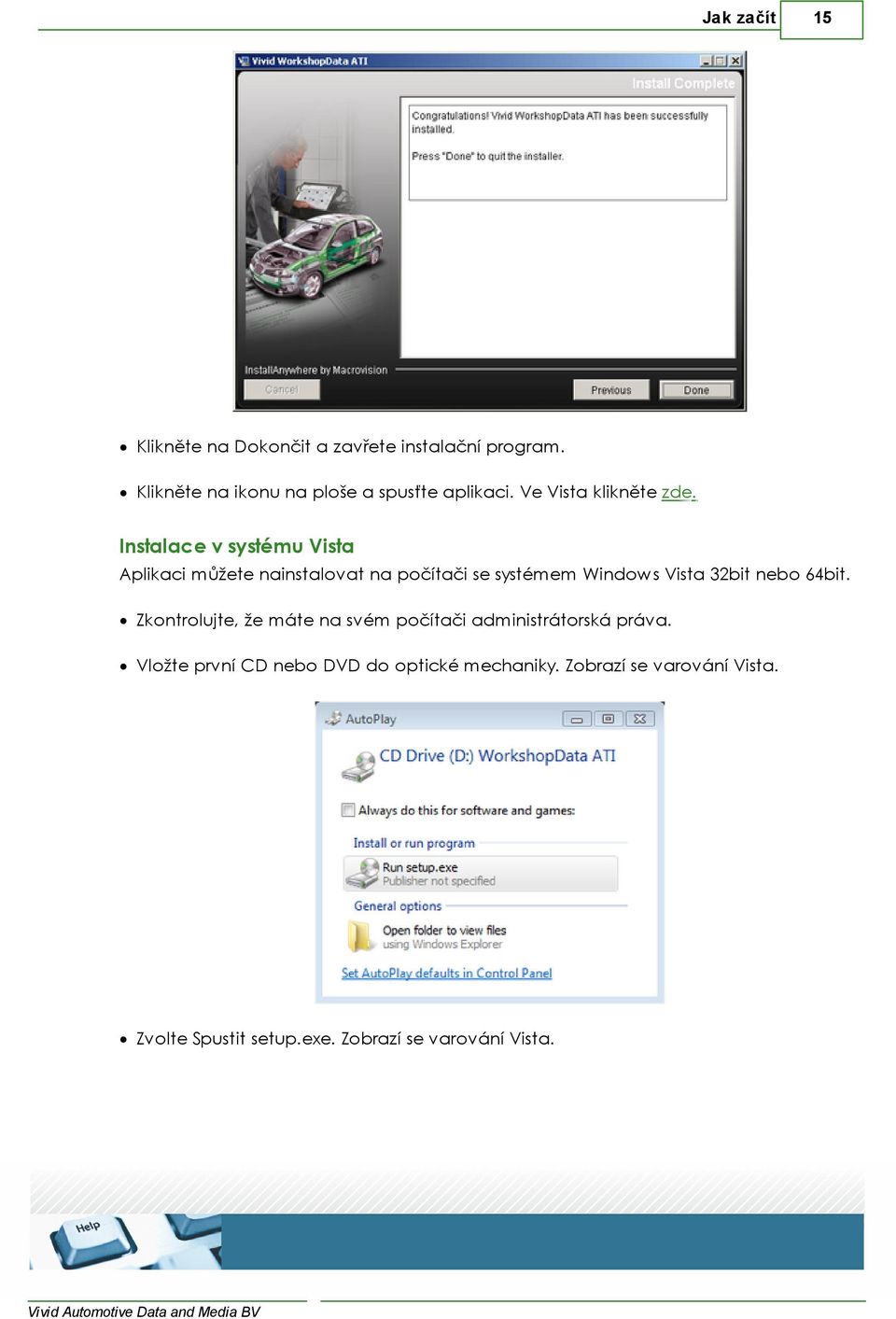

15 Jak začít 15 Klikněte na Dokončit a zavřete instalační program. Klikněte na ikonu na ploše a spusťte aplikaci. Ve Vista klikněte zde. Instalace v systému Vista Aplikaci můžete nainstalovat na počítači se systémem Windows Vista 32bit nebo 64bit. Zkontrolujte, že máte na svém počítači administrátorská práva. Vložte první CD nebo DVD do optické mechaniky. Zobrazí se varování Vista. Zvolte Spustit setup.exe. Zobrazí se varování Vista.

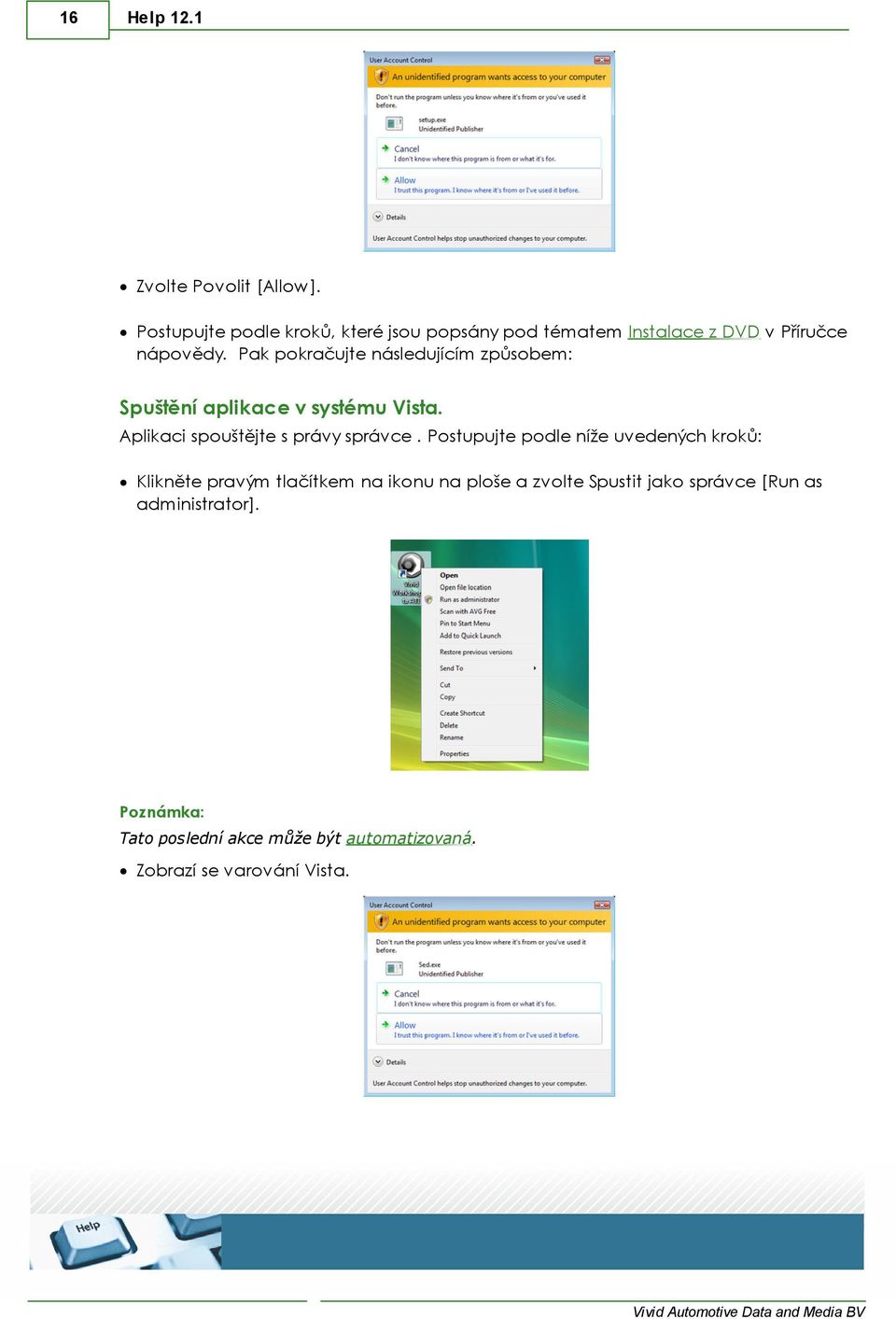

16 16 Help 12.1 Zvolte Povolit [Allow]. Postupujte podle kroků, které jsou popsány pod tématem Instalace z DVD v Příručce nápovědy. Pak pokračujte následujícím způsobem: Spuštění aplikace v systému Vista. Aplikaci spouštějte s právy správce. Postupujte podle níže uvedených kroků: Klikněte pravým tlačítkem na ikonu na ploše a zvolte Spustit jako správce [Run as administrator]. Poznámka: Tato poslední akce může být automatizovaná. Zobrazí se varování Vista.

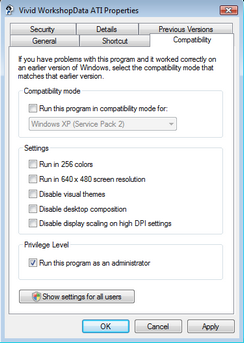

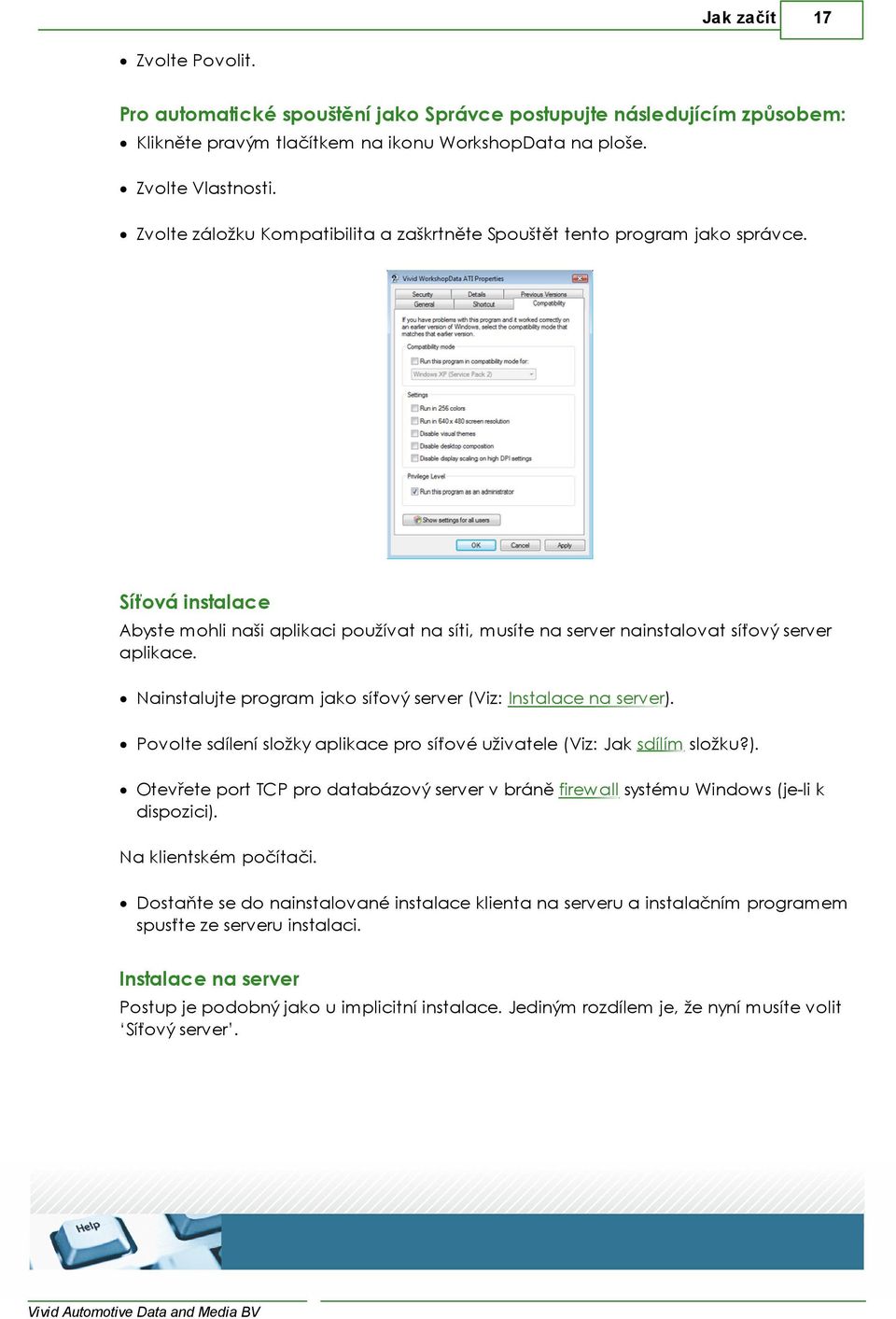

17 Jak začít 17 Zvolte Povolit. Pro automatické spouštění jako Správce postupujte následujícím způsobem: Klikněte pravým tlačítkem na ikonu WorkshopData na ploše. Zvolte Vlastnosti. Zvolte záložku Kompatibilita a zaškrtněte Spouštět tento program jako správce. Síťová instalace Abyste mohli naši aplikaci používat na síti, musíte na server nainstalovat síťový server aplikace. Nainstalujte program jako síťový server (Viz: Instalace na server). Povolte sdílení složky aplikace pro síťové uživatele (Viz: Jak sdílím složku?). Otevřete port TCP pro databázový server v bráně firewall systému Windows (je-li k dispozici). Na klientském počítači. Dostaňte se do nainstalované instalace klienta na serveru a instalačním programem spusťte ze serveru instalaci. Instalace na server Postup je podobný jako u implicitní instalace. Jediným rozdílem je, že nyní musíte volit Síťový server.

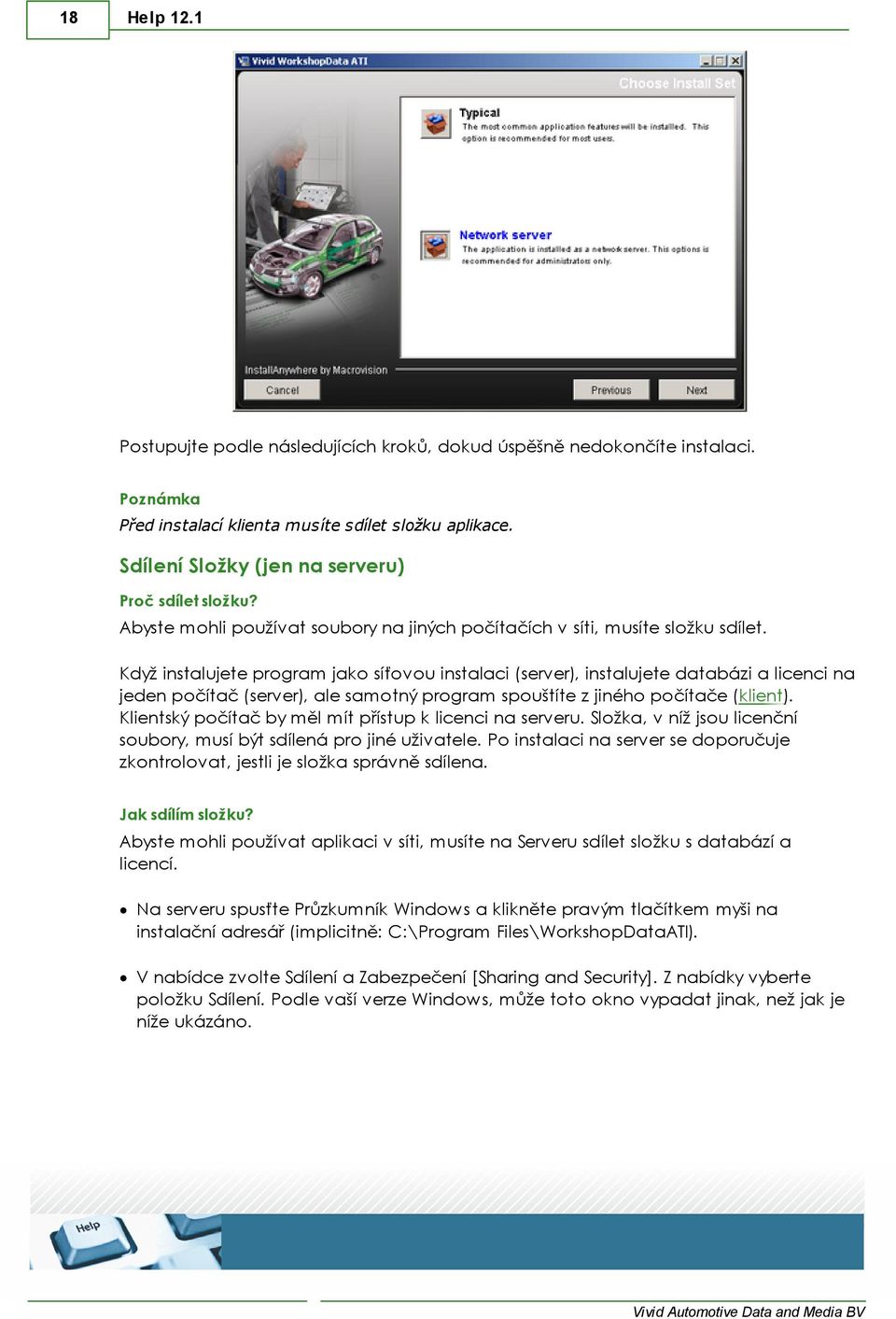

18 18 Help 12.1 Postupujte podle následujících kroků, dokud úspěšně nedokončíte instalaci. Poznámka Před instalací klienta musíte sdílet složku aplikace. Sdílení Složky (jen na serveru) Proč sdílet složku? Abyste mohli používat soubory na jiných počítačích v síti, musíte složku sdílet. Když instalujete program jako síťovou instalaci (server), instalujete databázi a licenci na jeden počítač (server), ale samotný program spouštíte z jiného počítače (klient). Klientský počítač by měl mít přístup k licenci na serveru. Složka, v níž jsou licenční soubory, musí být sdílená pro jiné uživatele. Po instalaci na server se doporučuje zkontrolovat, jestli je složka správně sdílena. Jak sdílím složku? Abyste mohli používat aplikaci v síti, musíte na Serveru sdílet složku s databází a licencí. Na serveru spusťte Průzkumník Windows a klikněte pravým tlačítkem myši na instalační adresář (implicitně: C:\Program Files\WorkshopDataATI). V nabídce zvolte Sdílení a Zabezpečení [Sharing and Security]. Z nabídky vyberte položku Sdílení. Podle vaší verze Windows, může toto okno vypadat jinak, než jak je níže ukázáno.

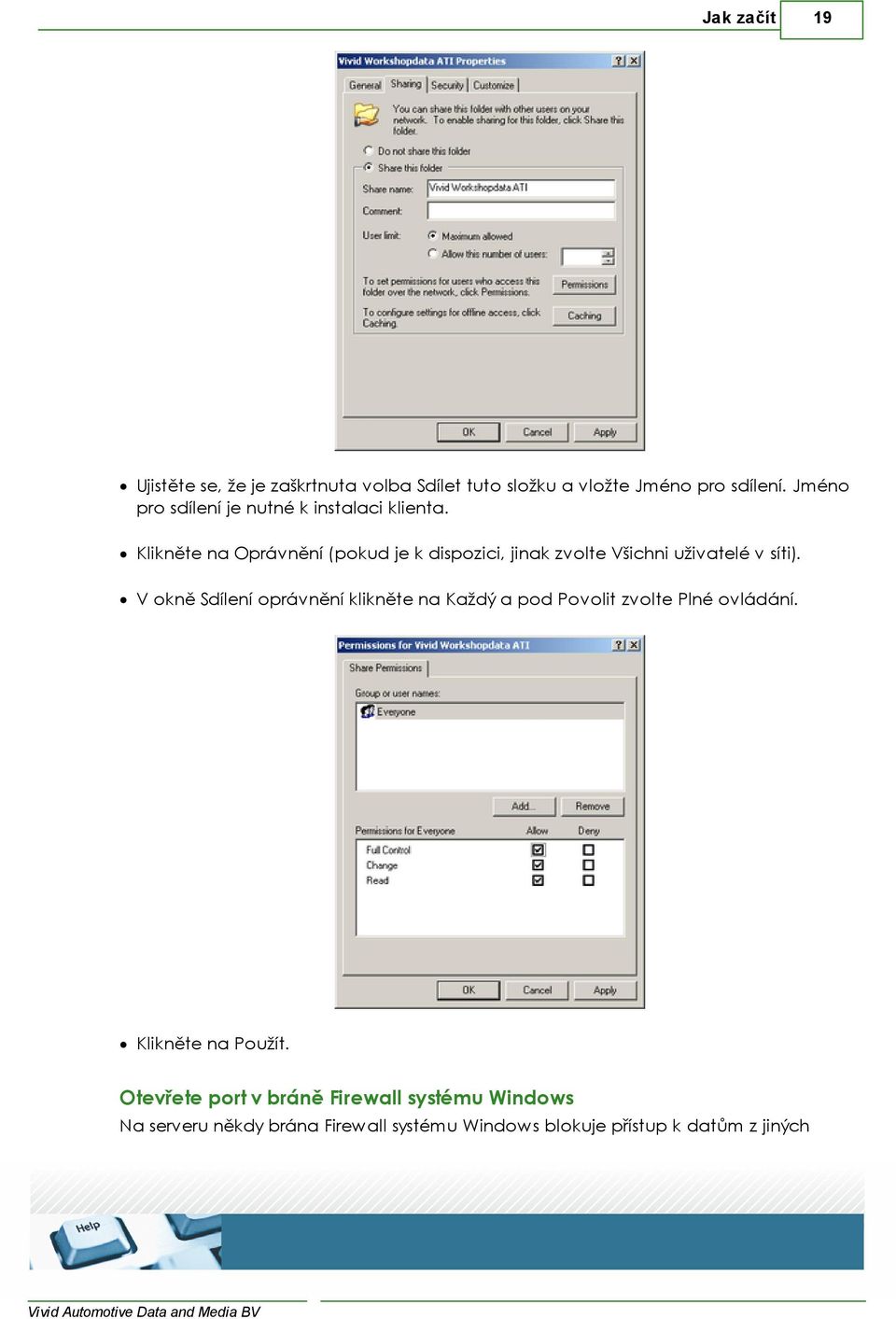

19 Jak začít 19 Ujistěte se, že je zaškrtnuta volba Sdílet tuto složku a vložte Jméno pro sdílení. Jméno pro sdílení je nutné k instalaci klienta. Klikněte na Oprávnění (pokud je k dispozici, jinak zvolte Všichni uživatelé v síti). V okně Sdílení oprávnění klikněte na Každý a pod Povolit zvolte Plné ovládání. Klikněte na Použít. Otevřete port v bráně Firewall systému Windows Na serveru někdy brána Firewall systému Windows blokuje přístup k datům z jiných

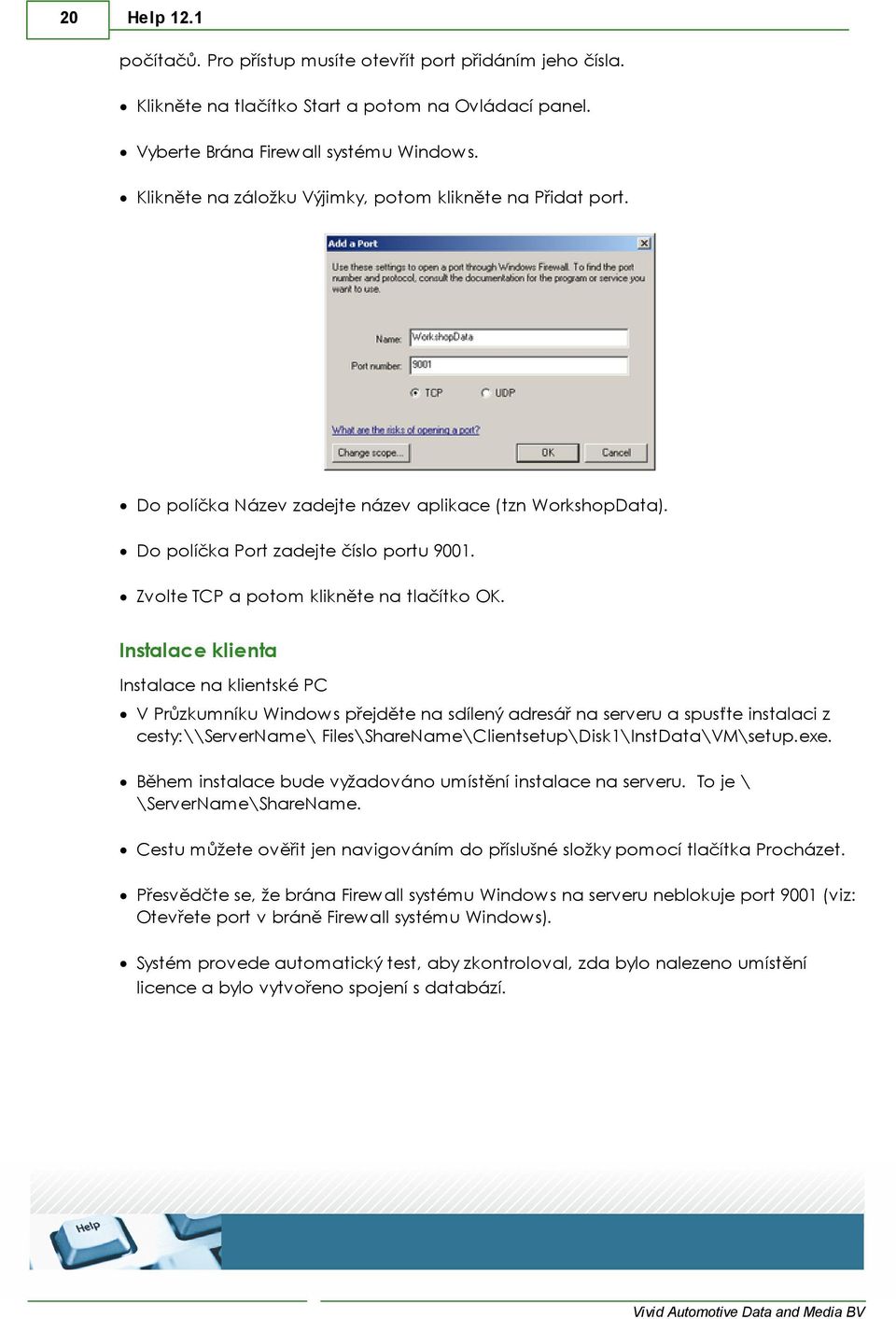

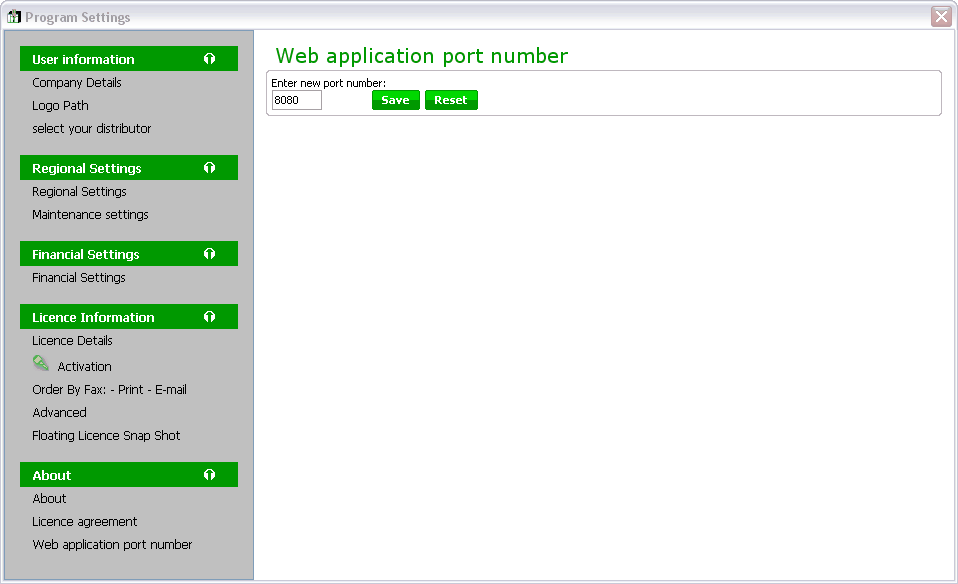

20 20 Help 12.1 počítačů. Pro přístup musíte otevřít port přidáním jeho čísla. Klikněte na tlačítko Start a potom na Ovládací panel. Vyberte Brána Firewall systému Windows. Klikněte na záložku Výjimky, potom klikněte na Přidat port. Do políčka Název zadejte název aplikace (tzn WorkshopData). Do políčka Port zadejte číslo portu Zvolte TCP a potom klikněte na tlačítko OK. Instalace klienta Instalace na klientské PC V Průzkumníku Windows přejděte na sdílený adresář na serveru a spusťte instalaci z cesty:\\servername\ Files\ShareName\Clientsetup\Disk1\InstData\VM\setup.exe. Během instalace bude vyžadováno umístění instalace na serveru. To je \ \ServerName\ShareName. Cestu můžete ověřit jen navigováním do příslušné složky pomocí tlačítka Procházet. Přesvědčte se, že brána Firewall systému Windows na serveru neblokuje port 9001 (viz: Otevřete port v bráně Firewall systému Windows). Systém provede automatický test, aby zkontroloval, zda bylo nalezeno umístění licence a bylo vytvořeno spojení s databází.

21 Jak začít 21 Poznámka Pokud některá z těchto kontrol selže, zobrazí se varování. Pokud je test úspěšný, klikněte na Další a dokončete instalaci. Další informace k instalaci Jednoroční limit Aby se zabránilo použití zastaralých dat, aplikaci skončí doba platnosti jeden rok po datu vyrobení, nezávisle na době trvání licence. Každých šest měsíců se vydává aktualizace. Sedm dní před vypršením doby platnosti se začne zobrazovat varování. Kontaktujte svého distributora kvůli aktualizaci zdarma po dobu trvání licence. Poznámka: Datum výroby najdete prostřednictvím záložky Informace v Předvolbách aplikace. 2.2 Licence Licenční systém Licence pro používání naší aplikace je k dispozici jen jako předplatné. Standardní předplatné je na jeden rok, se dvěma aktualizacemi ročně zdarma. Objednání licence (Klíč Místa) Licenci vám vytvoří váš distributor. Ten bude potřebovat váš kód místa, aby mohl aktivovat vaši licenci a vytvořit klíč místa, který budete potřebovat při odblokování své aplikace. Pro objednání licence:

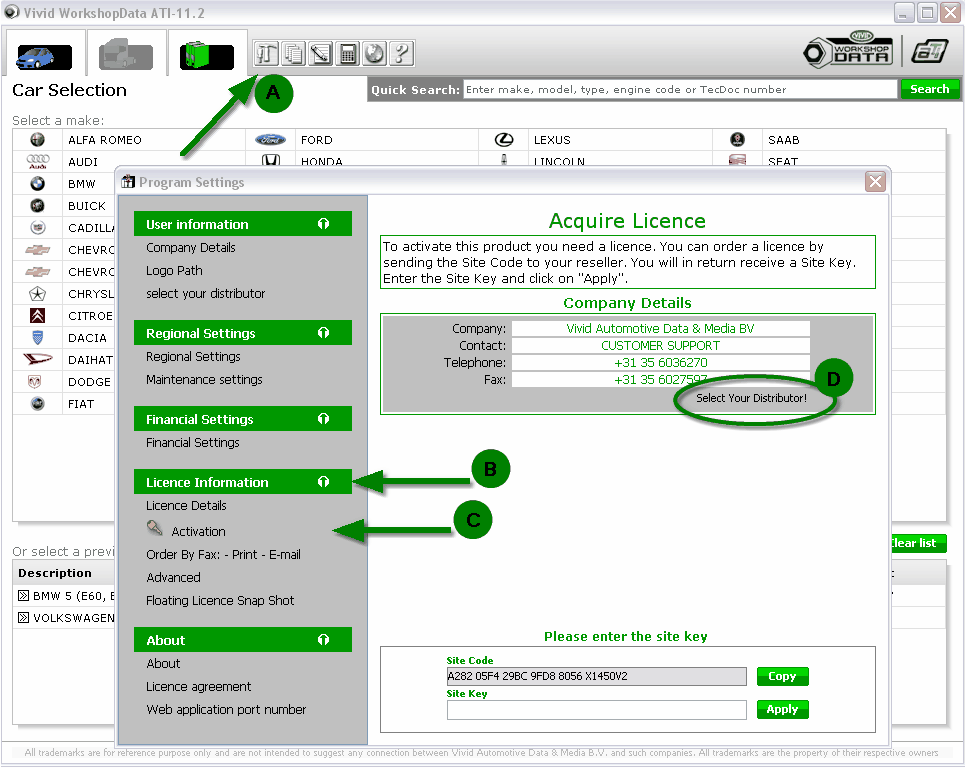

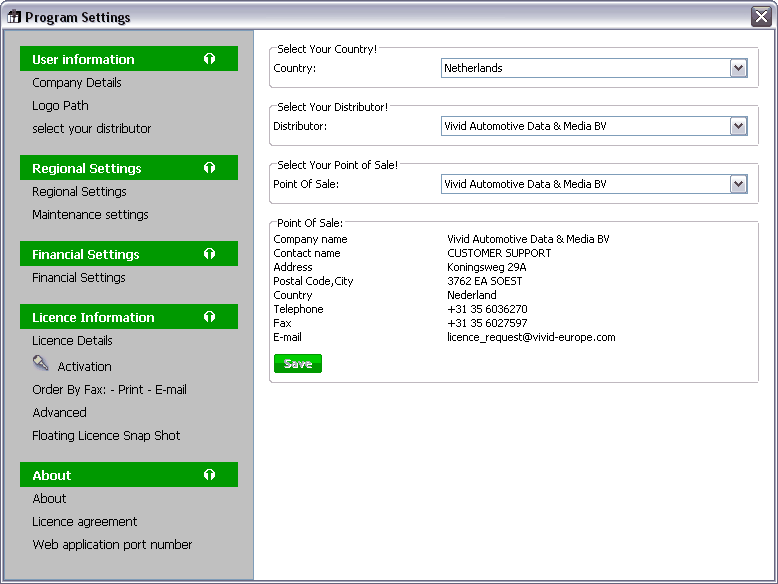

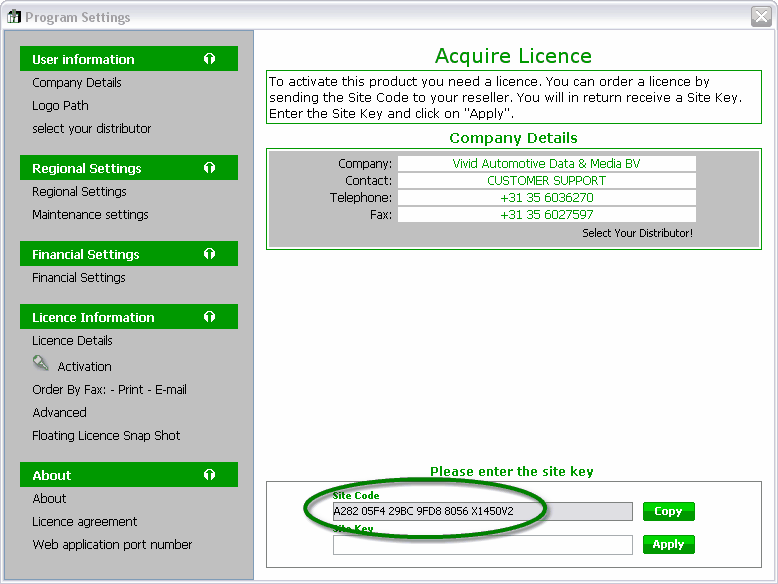

22 22 Help 12.1 Spusťte aplikaci a zvolte ikonu Nastavení Programu. Klikněte Informace o licenci (B). Zvolte záložku Aktivace (C). Klikněte na tlačítko Zvolit (D). Zvolte svou Zemi Zobrazí se seznam dostupných distributorů. Zvolte vašeho distributora a Misto Prodeje Klikněte na tlačítko Uložit. Znovu klikněte na tlačítko Aktivace.

23 Jak začít 23 Nyní se zobrazí Kód Místa. Zkopírujte tento Kód Místa a pošlete jej svému distributorovi pomocí tlačítek Tisk nebo . Distributor vytvoří vaši licenci a poskytne vám Klíč Místa k aktivaci vaší aplikace. Zadejte Klíč Místa a klikněte na tlačítko Použít. Vaše aplikace je nyní připravena k používání.

24 24 Help 12.1 Dodatečné informace Jednoroční limit Aby se zabránilo použití zastaralých dat, aplikaci skončí doba platnosti jeden rok po datu vyrobení, nezávisle na době trvání licence. Každých šest měsíců se vydává aktualizace. Sedm dní před vypršením doby platnosti se začne zobrazovat varování. Kontaktujte svého distributora kvůli aktualizaci zdarma po dobu trvání licence. Varování Konec Licence Patnáct dní před vypršením doby platnosti licence se začne zobrazovat varování. Pro novou licenci kontaktujte svého distributora.

25 Jak začít 25 Kód Opravy Někdy může být zapotřebí objednat kód opravy, např. když vám zkolabuje počítač nebo se jakýmkoli způsobem poškodí instalační soubory. Pokud potřebujete kód opravy, uveďte podrobnosti a/nebo důvody, proč žádáte o novou licenci. Po uvedení všech potřebných údajů zvolte Další. Demonstrační Licence Demonstrační licence vám ZDARMA umožní plný přístup po 30 dnů se všemi funkcemi kromě tisku. Pro objednání demonstrační licence kontaktujte svého distributora. 2.3 Schémata elektrického vedení Schémata elektrického vedení Obrázek dole znázorňuje schéma elektrického vedení motoru nebo protiblokovacího brzdového systému ABS. Povšimněte si, prosím, že všechny součásti, včetně kontaktů, jsou zakresleny ve vypnutém stavu (to platí pro všechna schémata elektrického vedení v databázi):

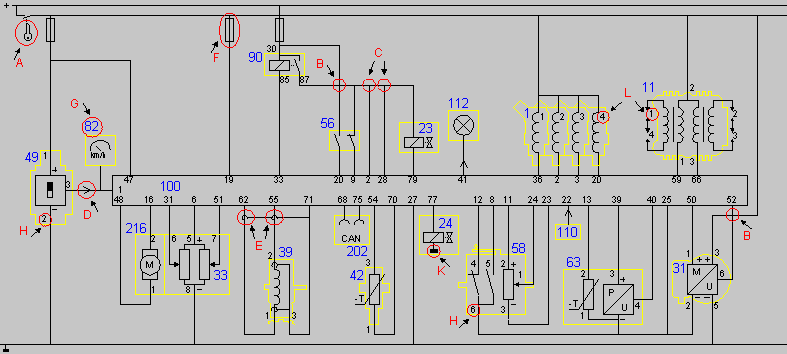

26 26 Help Klíč k symbolům A. Okruh zapalování. B. Křížení vodičů: tyto vodiče nejsou spojeny. C. Spoj vodičů: tyto vodiče jsou spojeny. D. Směr signálu: šipka naznačuje směr signálu. E. Stínění: vodič je chráněn proti rušivým signálům. F. Pojistka. G. Číslo součásti. H. Číslo kolíku. I. Žádný. J. Žádný. K. Kostra: součástka není uzemněna (přes výfuk nebo motor, například). L. Identifikační číslo.

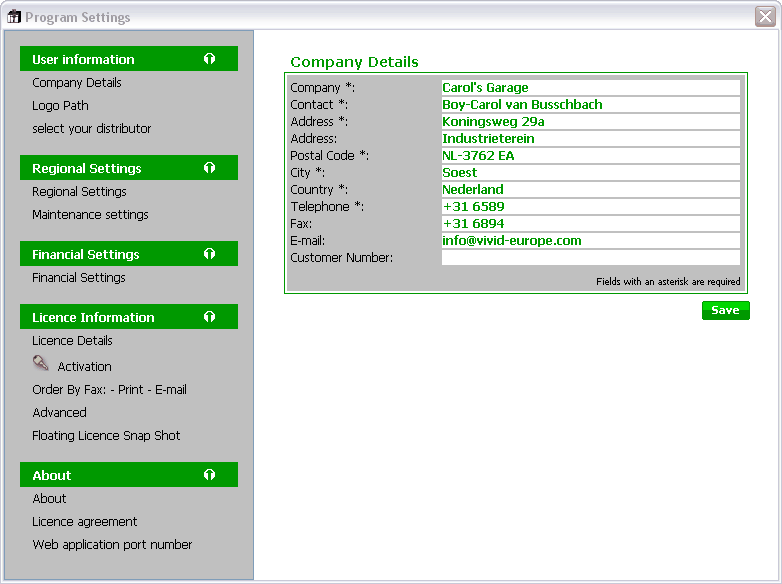

27 Jak začít Změ na nastavení Změna nastavení Spusťte aplikaci a zvolte ikonu Nastavení Programu. Údaje o Firmě Klikněte na Informace o Uživateli. Chcete-li vložit logo své společnosti na formuláře, které jsou k dispozici, zvolte Cestu k Logu. Zvolte Přidat. Zvolte složku a obrázek, které si přejete vložit. Potom klikněte na Otevřít. Poznámka Logo firmy lze vložit pouze v off-line verzi DVD. Jazyk/Země Chcete-li změnit implicitní jazyk, přejděte na Regionální nastavení a zvolte svůj preferovaný jazyk a zemi. Pokud jste změnili své jazykové nastavení, ukončete aplikaci a spusťte ji znovu. Nové nastavení se uplatní až po restartování programu. Chcete-li přejít z britských na metrické jednotky, přejděte na Regionální nastavení a zvolte své preferované jednotky (kilometry nebo míle). Doplněk míle je k dispozici pouze, když je Regionální Nastavení nastaveno na angličtinu. V Nastavení údržby nastavte vaše priority týkající se podrobných a stručných pokynů k údržbě.

28 28 Help 12.1 Finanční Nastavení Chcete-li změnit své ceny, zvolte Finanční Nastavení a změňte příslušná nastavení (sazby za práci a DPH). Tyto hodnoty se pak budou používat při sestavování předběžných rozpočtů/cenových odhadů. Zvolte preferovanou měnu. Sazba DPH se v různých zemích liší můžete zadat až tři hodnoty a změnit popisy ve Finančním Nastavení. Informace o Licenci Zkontrolujte, zda je vaše licence aktuálně platná. Zvolte Informace o licenci, abyste si ověřili všechny podrobnosti o licenci prostřednictvím odkazu Podrobnosti o Licenci. V případě potřeby požádejte o novou licenci prostřednictvím Objednávky faxem: - Tisk odkaz. Tím se spustí průvodce při objednávání licence Číslo portu webové aplikace Číslo Portu Webové Aplikace Naše aplikace spustí webovou službu, kdykoliv spustíte svůj počítač. Tím se zvyšuje rychlost činnosti aplikace. V některých případech může být toto číslo portu v konfliktu s lokálními aplikacemi nebo jinými webovými službami. V Nastavení programu můžete měnit tuto hodnotu. Standardní port je 8080.

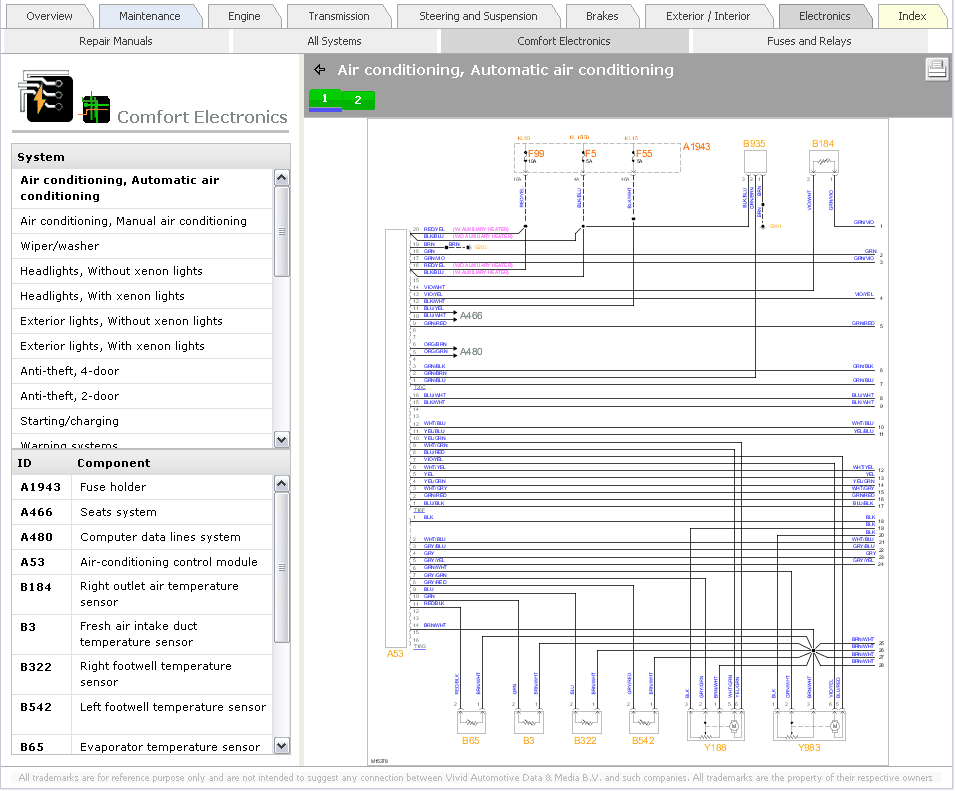

29 Jak začít Zvě tšení Zvětšení schémat elektrického vedení komfortního systému a klimatizace vzduchu Zvolte schéma komfortního vedení. Vlevo jsou dva seznamy zobrazující systémy a součásti, jež jsou k dispozici. Chcete-li zobrazit schéma, vyberte systém. Některá schémata mají několik stran. Tlačítky v horní části obrazovky můžete přepínat mezi stránkami, které jsou k dispozici. Součásti na seznamu se vztahují k aktuálnímu diagramu. Zvětšení Klikněte na schéma, abyste aktivovali prohlížeč. Použijte kolečko myši nebo tlačítka Ctrl-I nebo Ctrl-o pro zvětšení a zmenšení. Stiskněte Ctrl a pohybujte myší pro zvětšení určité oblasti.

30 30 Help 12.1 Můžete také zvětšovat výběrem určité součásti. Pro zvětšení obrazovky použijte maximalizační tlačítko vedle tlačítka tisku. Pokud chcete resetovat obrazovku, použijte symbol se 4 šipkami nebo klikněte pravým tlačítkem myši. 2.6 Tisk zpráv a formulářů Tisk zpráv a formulářů Naše aplikace obsahuje několik užitečných standardních formulářů a zpráv Spusťte aplikaci. Klikněte na ikonu Formuláře. Zvolte formulář nebo zprávu, které chcete generovat. Klikněte na Tisk. Poznámka Chcete-li vložit do zprávy nebo na formulář logo své společnosti, přejděte do Nastavení Programu > Informace o Uživateli. Demonstrační licence neobsahují funkci tisku.

31 Část III

32 32 3 Help 12.1 Vyhledání údajů Vyhledání údajů Naše aplikace obsahuje informace o většině vozidel v současnosti dostupných na evropském trhu.

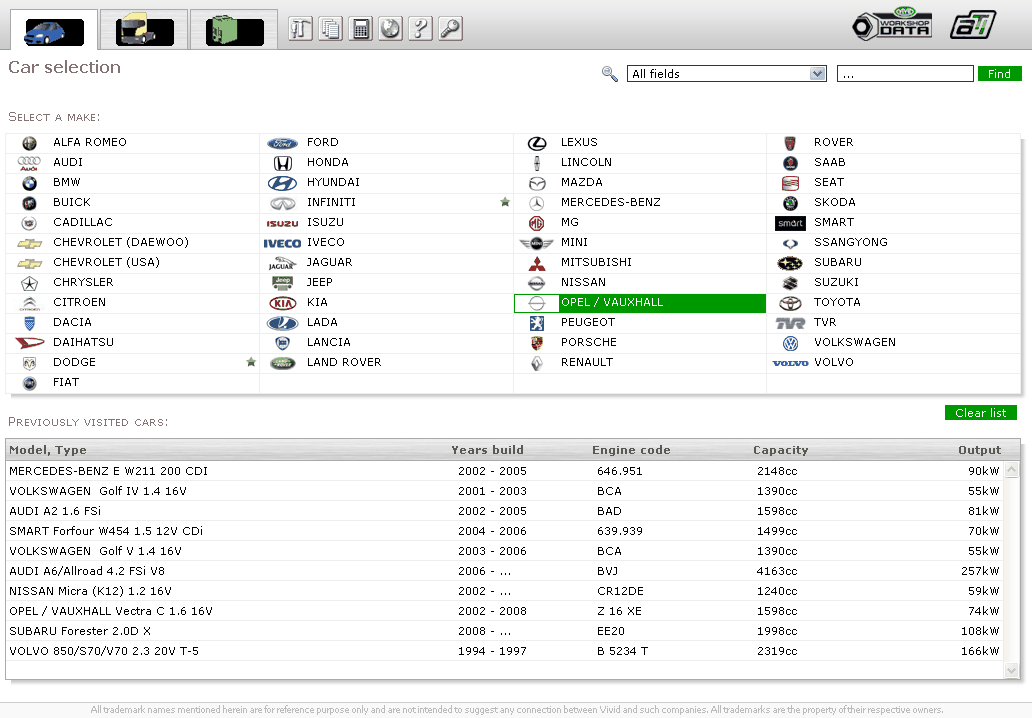

33 Vyhledání údajů 33 Jak získám požadovaná data vozidla? Spusťte aplikaci a přejděte do okna Výběr vozidla. Zvolte značku. Na displeji se zobrazí všechny modely, které jsou v databázi k dispozici. Zvolte model. Na displeji se zobrazí všechny typy, které mají vztah ke zvolenému modelu. Zvolte typ. V okně Přehled se zobrazí údaje údržby. Jak nejrychleji získat přístup k požadovanému vozidlu? Klikněte na ikonu Výběr vozidla. V políčku Rychlé vyhledávání zadejte svá vyhledávací kritéria a stiskněte Najít. -NeboZvolte ze seznamu typ. Klikněte na ikonu Výběr vozidla. Zvolte požadované vozidlo. Všechny relevatntní data údržby se zobrazí v okně Přehled. Chcete-li rychle přepínat mezi typy (stejné značky a modelu), zvolte <<změňte model nebo typ. Poznámka V Rychlém Vyhledávání můžete hledat podle kódů motoru nebo modelu a/nebo typu. Můžete také použít čísla KBA or TecDoc. Ujistěte se, že používáte správný rok výroby. Některá vozidla mají stejný kód motoru, i když byla vyrobena v různých letech. Záložky a Sekce Údaje jsme rozdělili do sekcí pro jednoduché vyhledávání. Každá sekce je reprezentována záložkou. Údaje lze získat přímo z strany Přehled nebo pomocí záložek. Některé záložky mohou být volitelné a šedé, v závislosti na vašem balíčku licencí. Údaje jsou seřazeny podle kategorií, jak je zobrazeno na následujících záložkách: Údržba Motor. Převodovka. Řízení & Zavěšení. Brzdy. Exteriér/Interiér. Elektronika.

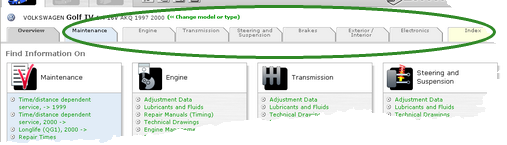

34 34 Help 12.1 Rejstřík. Poznámka Pro nápovědu k přístupu k údajům zvolte záložku Přehled. 3.1 Údaje motoru Jak vyhledám data motoru? Záložka Motor zprostředkovává přístup k veškerým dostupným datům nastavení, k informacím o mazivech a kapalinách, k opravářským příručkám, technickým výkresům, umístění jednotlivých součástí, dobám oprav a k často se vyskytujícím problémům motoru. Přejděte na Výběr vozidla a vyberte požadovaný typ. Klikněte na záložku Motor. Zvolte Data Nastavení, abyste získali informace o alternátorech, akumulátorech, motorovém oleji atd. Zvolte Maziva a Kapaliny pro informace o množství oleje nebo nemrznoucí směsi. Zvolte Opravářské Příručky, chcete-li vyhledat dostupné příručky. Zvolte Technické Výkresy, chcete-li vyhledat dostupné výkresy chladicího systému nebo spojky. Zvolte Řízení Motoru, abyste získali informace o umístění součástí. Pokud je k dispozici, otevře se Electronics Smart Assistant [Inteligentní Asistent Elektroniky].

35 Vyhledání údajů 35 Schéma Elektrického Vedení: zvolte součást z legendy. Vybraná součást bude zvýrazněna zeleným rámečkem. Záložka Umístění Součástí: zvolte součást z legendy. Na výkresu se zobrazí zelená šipka, která označuje umístění součásti. Záložka Popis Součástí: zvolte součást z legendy. Prohlížení všech dostupných obrázků, specifikací nebo popisů libovolných součástí. Zvolte Doby Oprav, chcete-li zobrazit přehled dob potřebných na opravu a s tím spojených nákladů. Zvolte Všeobecné Informace pro další informace o systémech a běžných problémech motoru. Poznámka Přepínáním mezi záložkami v Řízení Motoru můžete rychle nalézt součásti na diagramu nebo v prostoru motoru. Při vyhledávání dat v Řízení Motoru je potřeba volit jeden nebo několik systémů. 3.2 Údaje převodovky Jak vyhledám data převodovky? Použijte záložku Převodovka pro přístup k datům nastavení, opravářským příručkám, informacím o mazivech a kapalinách, technickým výkresům, elektronickému systému ABS, dobám oprav a častým problémům převodovky. Přejděte na Výběr vozidla a vyberte požadovaný typ. Zvolte záložku Převodovka.

36 36 Help 12.1 Zvolte Data Nastavení, chcete-li vyhledat umístění výpusti. Zvolte Opravářské Příručky, chcete-li vyhledat dostupné příručky. Zvolte Maziva a Kapaliny, chcete-li vyhledat informace o množstvích oleje pro ruční nebo automatické převodovky. Zvolte Technické Výkresy, chcete-li vyhledat dostupné výkresy zavěšení kol nebo hnací hřídele. Chcete-li zkoumat schéma elektrického vedení, klikněte na ABS Elektronický a zvolte systém. Zde jsou dvě záložky: Schéma Elektrického Vedení: zvolte součást z legendy. Vybraná součást bude označena zeleným rámečkem. Záložka Popis Součástí: Zvolte součást ze seznamu, abyste zobrazili její obrázky, specifikace nebo popis. Zvolte Doby Oprav, chcete-li zobrazit přehled dob potřebných na opravu a s tím spojených nákladů. Zvolte Všeobecné Informace pro další informace o systémech a běžných problémech převodovky.

37 Vyhledání údajů Údaje řízení a zavě šení Jak vyhledám data řízení a zavěšení kol? Použijte záložku Řízení a Zavěšení kol pro vyhledání dat nastavení, opravářských příruček, informací o mazivech a kapalinách, technických výkresů, dob oprav a častých problémů řízení a zavěšení kol. Přejděte na Výběr vozidla a vyberte požadovaný typ. Zvolte záložku Převodovka. Zvolte Data Nastavení, chcete-li vyhledat nastavení. Zvolte Opravářské Příručky, chcete-li vyhledat dostupné příručky. Zvolte Maziva a Kapaliny, chcete-li vyhledat podrobnosti o požadovaných mazivech. Zvolte Technické Výkresy, chcete-li vyhledat dostupné výkresy sestavy řízení. Zvolte Doby Oprav, chcete-li zobrazit přehled dob potřebných na opravu a s tím spojených nákladů. Zvolte Všeobecné Informace, chcete-li vyhledat dodatečné informace o systémech a problémech s běžným řízením a zavěšením. 3.4 Brzdy Jak vyhledám data brzd? Záložka Brzdy zprostředkovává přístup k veškerým dostupným datům nastavení, k informacím o mazivech a kapalinách, k příručkám pro opravu, technickým výkresům, dobám oprav a k systému ABS dotyčného vozidla. Přejděte na Výběr vozidla a vyberte požadovaný typ. Klikněte na záložku Brzdy.

38 38 Help 12.1 Zvolte Data Nastavení, chcete-li vyhledat informace o tloušťce kotoučových brzd nebo o průměru bubnové brzdy. Zvolte Maziva a Kapaliny, chcete-li vyhledat informace o brzdových kapalinách. Zvolte Opravářské Příručky, chcete-li vyhledat příručku k systému ABS. Zvolte Technické Výkresy, chcete-li vyhledat výkresy systému servořízení nebo ruční brzdy. Zvolte Doby Oprav, chcete-li zobrazit přehled dob potřebných na opravu a s tím spojených nákladů. Zvolte ABSElektronický, chcete-li vyhledat umístění různých součástí. Zde jsou dvě záložky: Schéma Elektrického Vedení: zvolte součást z legendy. Vybraná součást bude zvýrazněna zeleným rámečkem. Záložka Popis Součástí: zvolte součást z legendy. Prohlížení fotografií, specifikací nebo popisů libovolných součástí. Poznámka Můžete přepínat mezi jednotlivými záložkami v ABS Elektronický. To vám umožňuje rychle vyhledávat umístění součástí na schématu elektrického vedení a rovněž jejich popis. 3.5 Údaje vně jšího a vnitřního prostoru Jak získám data o vnějším nebo o vnitřním prostoru vozidla? Záložka Vnější/Vnitřní prostor nabízí přístup ke všem datům nastavení, jež jsou k dispozici, informacím o mazivech a kapalinách, o příručkách pro opravu, technických

39 Vyhledání údajů 39 výkresech, klimatizaci, prachových a plynových filtrech a o častých problémech vnějšího/vnitřního prostoru vozidla. Přejděte na Výběr vozidla a vyberte požadovaný typ. Zvolte záložku Vnější/Vnitřní Prostor. Zvolte Data Nastavení, chcete-li vyhledat data o kapacitě klimatizace. Zvolte Maziva a Kapaliny, chcete-li vyhledat objemové / s kapacitou související informace. Zvolte Opravářské Příručky, chcete-li vyhledat dostupné příručky. Zvolte Technické Výkresy pro vyhledání výkresů rozměrů bezpečnostních pásů nebo podvozku a umístění prachového a pylového filtru, které jsou k dispozici. Zvolte Všeobecné Informace, chcete-li vyhledat doplňující informace o často se vyskytujících problémech týkajících se vnějšího/vnitřního prostoru. 3.6 Elektronické systémy Jak získám data o elektronických systémech? Záložka Elektronika umožňuje vyhledávat informace o systému řízení motoru, komfortní elektronice, elektronických systémech ABS, automatické převodovce, pojistkách a relé a diagnostice. Nabízí také přístup k Electronics Smart Assistant [Inteligentní Asistent Elektroniky]. Přejděte na Výběr vozidla a vyberte požadovaný typ. Zvolte záložku Elektronika. Kde se řízení motoru, elektronika ABS a elektronika automatické převodovky zobrazí ve standardizovaném schématu elektrického vedení, Electronics Smart Assistant [Inteligentní Asistent Elektroniky] jde dál a nabízí interaktivní zážitek. Když není tato funkce k dispozici, zobrazí se standardní elektronická schémata.

40 40 Help 12.1 Zvolte Řízení Motoru, chcete-li vyhledat umístění různých součástí motoru. Pokud je k dispozici, otevře se Electronics Smart Assistant [Inteligentní Asistent Elektroniky]. Standardní elektronická schémata mají tři záložky: Schéma Elektrického Vedení: zvolte součást z legendy. Vybraná součást bude zvýrazněna zeleným rámečkem. Umístění Součástí: zvolte součást z legendy. Na fotografii se zobrazí zelená šipka, která označuje umístění součásti. Popis Součástí: zvolte součást z legendy. Prohlížení fotografií, specifikací nebo popisů libovolných součástí. Uvědomte si, prosím, že informace jsou rozděleny na specifická data součástí a obecné specifikace součástí. Zvolte ABSElektronický nebo Automatická Převodovka, chcete-li vyhledat umístění různých součástí. Zde jsou dvě záložky: Schéma Elektrického Vedení: zvolte součást z legendy. Vybraná součást bude zvýrazněna zeleným rámečkem. Popis Součástí: zvolte součást z legendy. Prohlížení všech dostupných obrázků, specifikací nebo popisů libovolných součástí.

41 Vyhledání údajů 41 Zvolte záložku Komfortní Elektronika, chcete-li vyhledat umístění různých součástí. Zde jsou dva seznamy: Systémy a Součásti. Vyberte ze seznamu systém. Zobrazí se příslušný výkres. Číslovanými tlačítky v horní části obrazovky můžete přepínat mezi různými výkresy. Kliknutím na legendu vyberte součást. Zobrazení výkresu se zaměří na součást a s celým výkresem ji zvětší. Použijte navigační lištu, chcete-li výkres zobrazit v původní velikosti. Lištu lze použít i k maximalizaci okna, k tisku daného výkresu, přehledu nebo zprávy. Zvolte Pojistky a Relé, chcete-li vyhledat umístění relé a pojistek. Klikněte na součást levým tlačítkem myši. Vybraná součást bude zvýrazněna zeleným rámečkem. Zvolte Diagnostiku, chcete-li získat informace o nejběžnějších problémech. Zadejte chybový kód evropského palubního diagnostického systému (EOBD) a zvolte

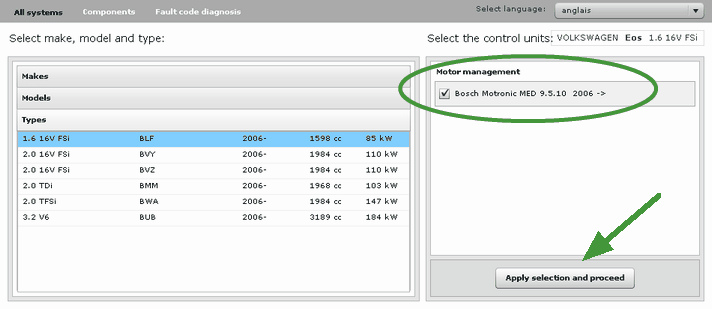

42 42 Help 12.1 Pokračovat. U starších vozidel lze problémy diagnostikovat pomocí Diagnostického průvodce. Poznámka Při vyhledávání údajů v Elektronice je potřeba volit jeden nebo několik systémů. Layout se může lišit mezi verzemi on-line a DVD Electronics Smart Assistant [Inteligentní Asistent Elektroniky] Electronics Smart Assistant [Inteligentní Asistent Elektroniky] (VESA) Technologie u elektroniky automobilů se vyvíjejí rychle. Aby byl technik schopen přesně diagnostikovat chyby, potřebuje detailní informace o komplexních elektronických procesorech (řídicích jednotkách) a jejich příbuzných komponentech. Zobrazení jediného schématu na PC už nestačí. Specificky navržen k diagnostice a opravě elektronických systémů moderních vozidel změní Electronics Smart Assistant [Inteligentní Asistent Elektroniky] způsob pohledu na elektroniku a diagnostiku na trhu s náhradními díly pro vozidla. Inteligentní Asistent se používá velmi jednoduše. Můžete buď zadat kódy EOBD, nebo přejít přímo k elektronickému komponentu. Srozumitelné krok za krokem instrukce vás poté povedou k přesné diagnostice. Naše databáze obsahuje tisíce standardních kódů P, chybových kódů výrobce a detailní schémata elektrického vedení, která činí diagnostiku rychlou a jednoduchou. Electronics Smart Assistant [Inteligentní Asistent Elektroniky] je k dispozici pod záložkou Elektronika. Zvolte odkaz Všechny Systémy. Asistent se spustí okamžitě po zvolení Řídicí jednotky, jakmile jste již zvolili vozidlo. Zvolte řídicí jednotku(y) a klikněte na tlačítko Použít výběr a pokračovat. Nyní jste v přehledu CAN-BUS. Odsud můžete buď ihned začít s diagnostikou

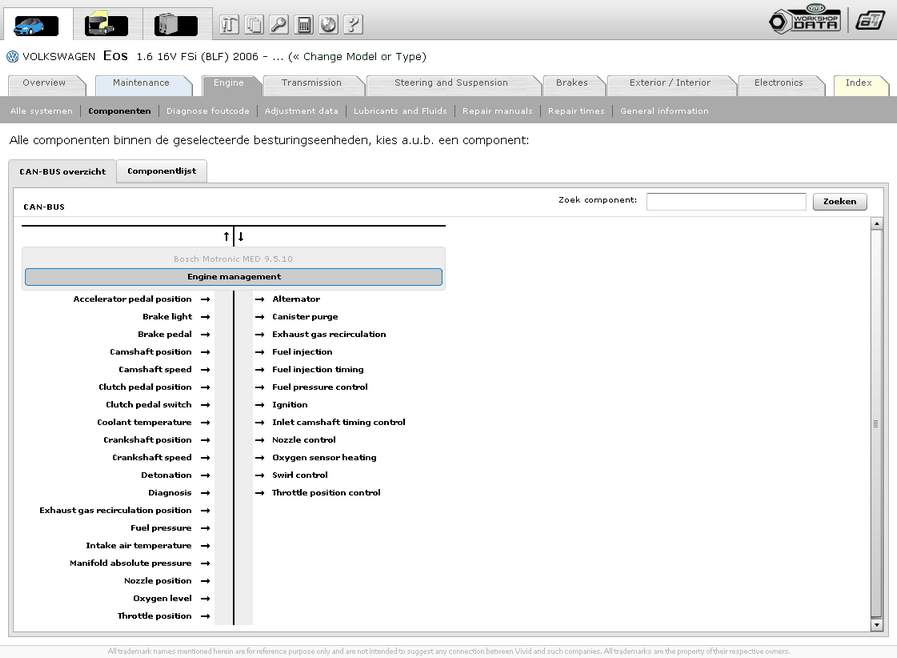

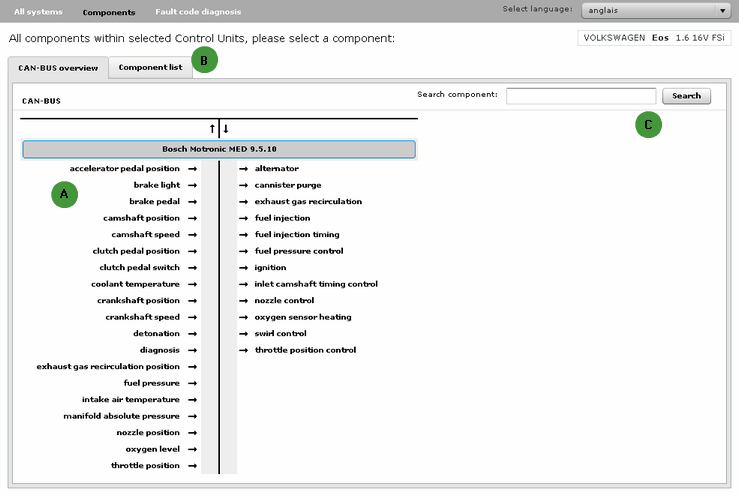

43 Vyhledání údajů 43 chybového kódu, nebo vyhledat komponent. Pro změnu vozidla jednoduše klikněte na Všechny systémy Součásti Součásti Součást můžete jednoduše vyhledat, buď když na něj kliknete v přehledu CAN-BUS (A) nebo s použitím seznamu součástí na záložce seznamu součástí (B). Rovněž můžete použít funkci vyhledávání (C).

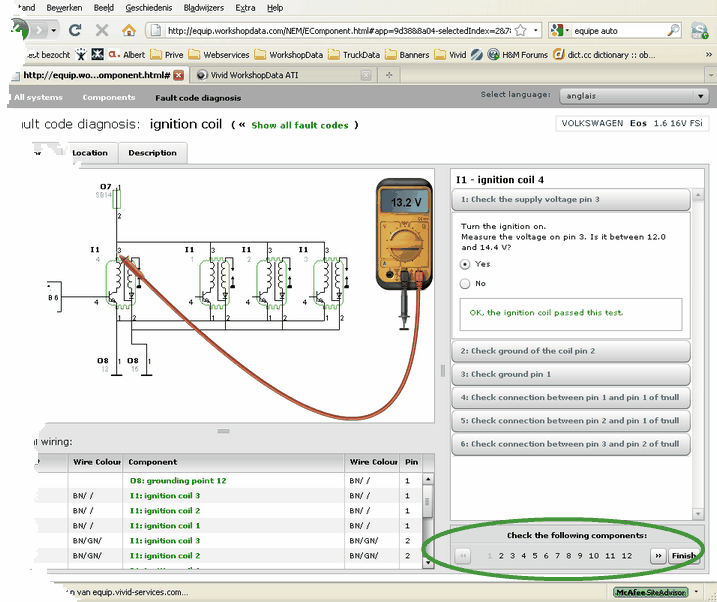

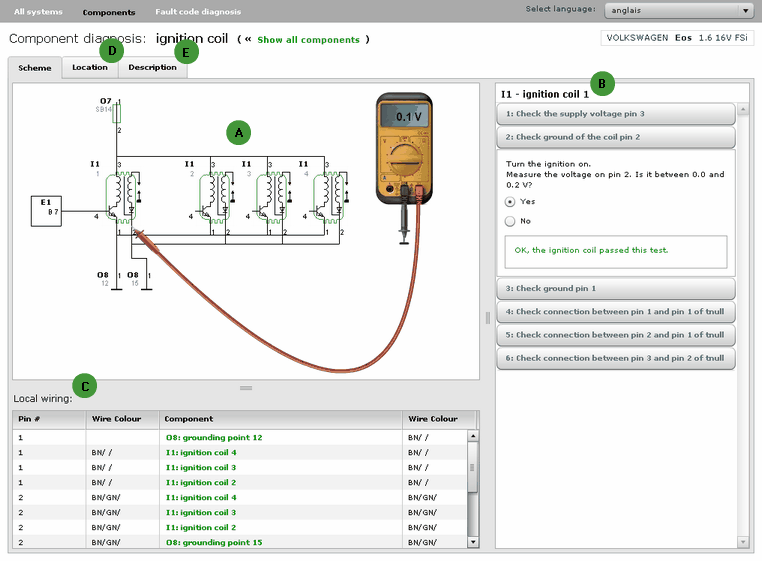

44 44 Help 12.1 Po zvolení součásti se otevře okno Diagnostiky součásti. Zde se zobrazí schéma vybrané součásti (A), diagnostika krok za krokem (B) a lokální vedení (C). Rovněž můžete zvolit doplňující informace jako: umístění součásti (D) a popis součásti (E).

45 Vyhledání údajů 45 Letmo se zobrazí schéma pro každou součást společně s jakýmkoli komponentem, k němuž je připojen. Diagnostika krok za krokem Diagnostika chybového kódu může identifikovat více než jeden komponent. Řadíme součásti v pořadí podle největší pravděpodobnosti selhání. Další diagnostika pro každou součást se zobrazuje v logických krocích, které vám zobrazí čísla kolíků, kde je třeba provést měření a jejich předpokládané hodnoty. Každý krok vyústí do otázky ano/ne. Odpověď buď nabídne řešení, nebo vás zavede do dalšího kroku diagnostiky. Pro výměnu součásti jednoduše klikněte na odkaz Zobrazit všechny součásti Diagnostika chybového kódu Diagnostika Chybového Kódu Diagnostika chybového kódu může identifikovat více než jeden komponent. Řadíme komponenty v pořadí podle největší pravděpodobnosti selhání. Další diagnostika pro každý komponent se zobrazuje v logických krocích, které vám zobrazí čísla kolíků, kde je třeba provést měření a jejich předpokládané hodnoty. Každý krok vyústí do otázky ano/ne. Odpověď buď nabídne řešení, nebo vás zavede do dalšího kroku diagnostiky.

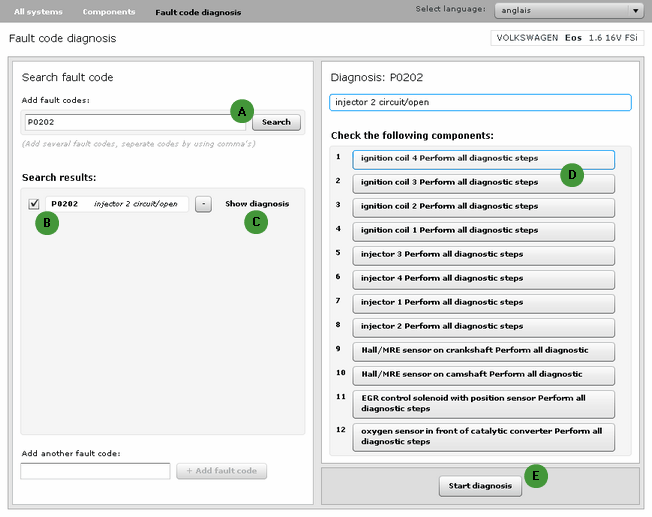

46 46 Help 12.1 Začněte zadáním chybového kódu a stiskněte tlačítko Najít (A). Zvolte komponent v seznamu výsledků vyhledávání (B) a klikněte na tlačítko Zobrazit diagnostiku (C). Na pravé straně se zobrazí seznam komponentů v pořadí podle největší pravděpodobnosti selhání. Zvolte jeden z komponentů v seznamu (D) a klikněte na tlačítko Začít diagnostiku (E). V dolní části okna můžete přejít na další komponent.

47 Vyhledání údajů Záložka Rejstřík Záložka Rejstřík Záložka Rejstřík zprostředkovává rychlý přístup ke všem dostupným datům nastavení, k informacím o mazivech a kapalinách, opravářským příručkám, technickým výkresům a dobám oprav. Přejděte na Výběr vozidla a vyberte požadovaný typ. Klikněte na záložku Rejstřík nebo v okně Přehled klikněte přímo na datovou skupinu. Chcete-li získat informace týkající se geometrie kol a tlaku v pneumatikách, zvolte Data nastavení.

48 48 Help 12.1 Zvolte Maziva a Kapaliny, chcete-li vyhledat podrobné informace o všech dodávkách, které můžete potřebovat: od brzdové kapaliny po nemrznoucí prostředky. Zvolte Opravářské příručky, chcete-li získat veškeré dostupné příručky: od rozdělovače po systém ABS. Zvolte Technické výkresy, chcete-li získat všechny dostupné výkresy: od převodovky po chladicí systém. Zvolte Doby oprav, chcete-li vyhledat doby oprav specifikované pro určité práce / úlohy. Zvolte Všeobecné informace, chcete-li získat doplňující informace nebo podrobnosti ohledně často se vyskytujících problémů: od specifikace pneumatik po diagnostiku zapalovacích svíček. 3.8 Umístě ní Identifikačních prvků Vyhledávání Umístění identifikačních prvků Pro vyhledávání Umístění identifikačních prvků určitého vozidla postupujte tímto způsobem: Zvolte vozidlo podle značky a modelu. Pak zvolte Umístění identifikačních prvků. Poznámka To je jediné místo, kde si můžete zobrazit umístění Identifikačních prvků. Pokud se chcete vrátit do tohoto místa, znovu zvolte značku a model vozidla. Nevolte typ vozidla!

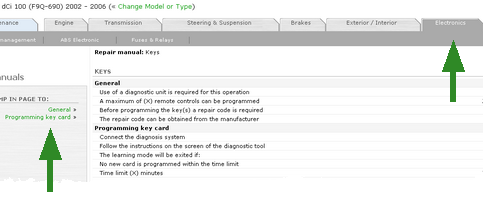

49 Vyhledání údajů Programování klíčů a dálkového ovládání Programování klíčů Klíče k vozidlu a kódové karty jsou často programovatelné. V naší aplikaci se dozvíte, jak. Je několik způsobů jak obnovit data. Přejděte na Výběr vozidla a vyberte požadovaný typ. Klikněte na odkaz Klíče na stránce Přehled. Klikněte na záložku Elektronika a zvolte Klávesy.

50 Část IV

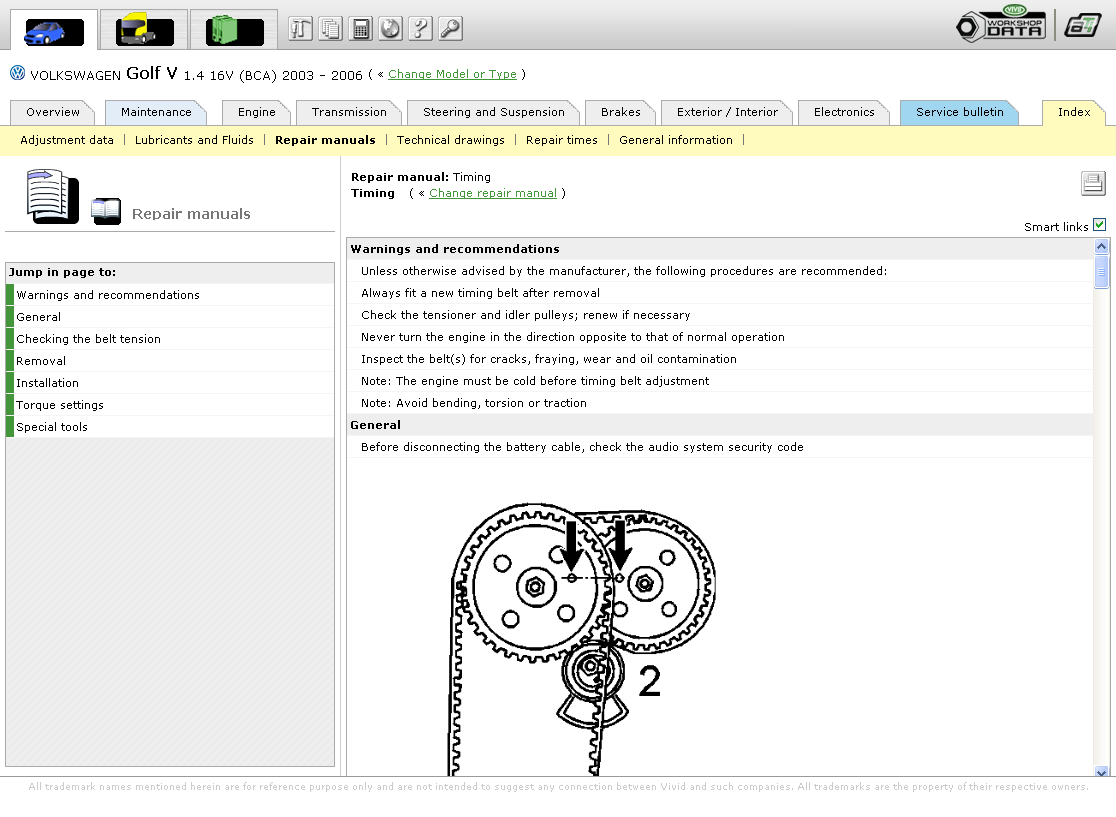

51 Opravy 4 51 Opravy Opravy Poskytujeme informace o opravách od odborníků a nástroje, např. Příručky Pro Opravu, Servisní Věstníky a Všeobecné Informace. 4.1 Příručky pro opravu Příručky pro Opravu Příručky Pro Opravu obsahují podrobné pokyny k běžným opravám. Všechny dostupné příručky pro opravu najdete v záložce Rejstřík. 4.2 Servisní vě stníky Servisní věstníky (SmartFIX) SmartFix obsahuje Technické Servisní Věstníky (TSB).

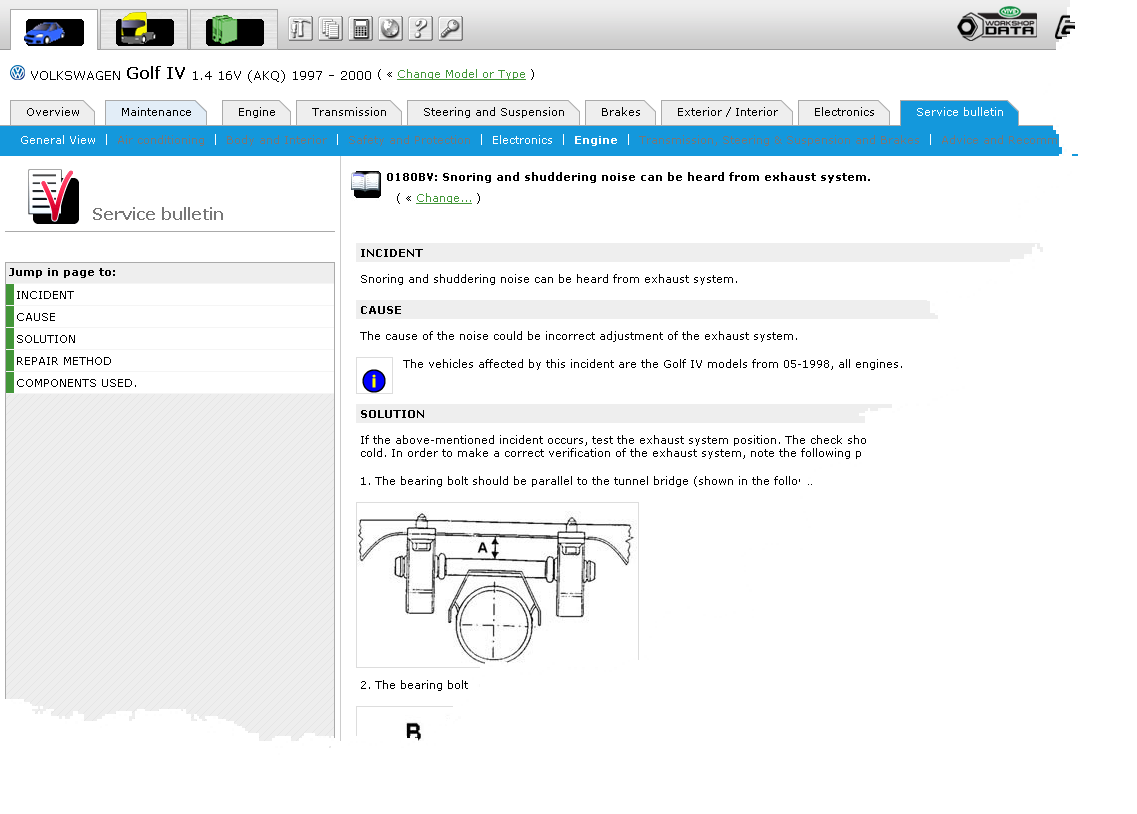

52 52 Help 12.1 Pokud chcete získat servisní věstníky, zvolte vaše vozidlo a: Klikněte na záložku SmartFix. Budete přesměrováni do on-line aplikace, kde se otevře vámi zvolené vozidlo a zobrazí se téma Technických servisních věstníků (TSB). Pokud chcete filtrovat servisní věstníky pro určité vozidlo, klikněte na jedno z vozidel v seznamu Popis vlevo. Pokud chcete zobrazit všechny servisní věstníky, zvolte Zobrazit komentáře pro všechny typy TecDoc.

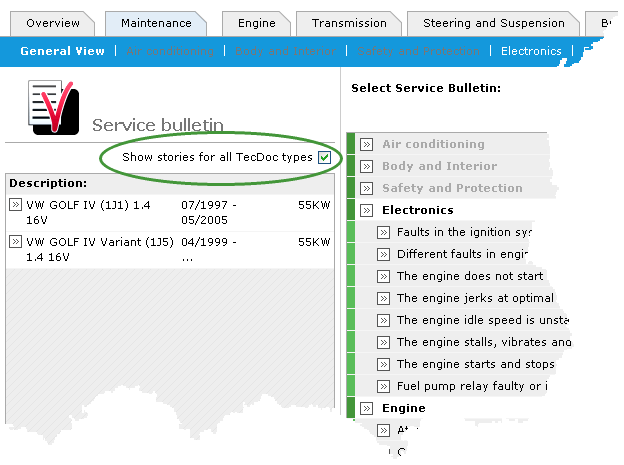

53 Opravy 53 Poznámka: Servisní Věstníky nemusí být k dispozici ve vašem balíčku licencí. Technické servisní věstníky (TSB) nejsou k dispozici off-line. Kliknutím na záložku SmartFix budete přesměrováni do on-line aplikace na zvolené vozidlo a odpovídající technický servisní věstník. Je vyžadováno připojení k Internetu. 4.3 Doby oprav Jak vyhledám doby oprav? Přehled dob oprav můžete vyvolat přes záložku Rejstřík. Tato funkce je velmi užitečná při plánování údržby/oprav. Zákazník navíc dostane úplnou specifikaci pracovních (mzdových) nákladů. Záložka Rejstřík zobrazí všechny doby oprav. Pro zobrazení určitých dob oprav můžete přejít přímo k tématu a zvolit doby oprav odsud. Příklad: Zvolíte-li záložku Brzdy a pak záložku Doby Oprav, zobrazí se pouze doby oprav pro práce na brzdách. Seznam pracovních úkolů Dob Oprav si pamatuje vaši předchozí volbu, i když jste zvolili jinou záložku nebo téma. Stisknutím tlačítka vymazat dole na seznamu můžete smazat seznam, volbou jiného vozidla nebo odznačením všech položek v seznamu jednu po druhé. Přejděte na Výběr vozidla a vyberte požadovaný typ. Klikněte na záložku Rejstřík. Zvolte Doby oprav. Přehled úloh, které jsou k dispozici, se zobrazí vlevo.

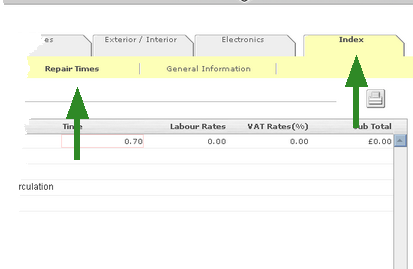

54 54 Help 12.1 Dvojitě klikněte na danou úlohu, aby byla zahrnuta do přehledu (Seznam Pracovních Úkolů). Klikněte na ikonu Tisk, chcete-li seznam vytisknout. Celkový počet pracovních hodin a pracovní náklady se zobrazí ve spodní části okna. Pokud hledáte dobu opravy určité součásti vozidla, musíte přejít na záložku dané součáasti (motor, brzdy atd.) a zvolit Doby oprav. Seznam Dob Oprav Pracovních Úkolů si zapamatuje váš výběr. Seznam se vymaže, když zvolíte jiný model nebo typ vozidla. Upravit Doby Oprav. Doby Oprav označené hvězdičkou jsou průměrné naměřené časy. U těchto Dob Oprav lze upravovat pole Času. V seznamu pracovních úkolů můžete čas přímo změnit v poli Čas.

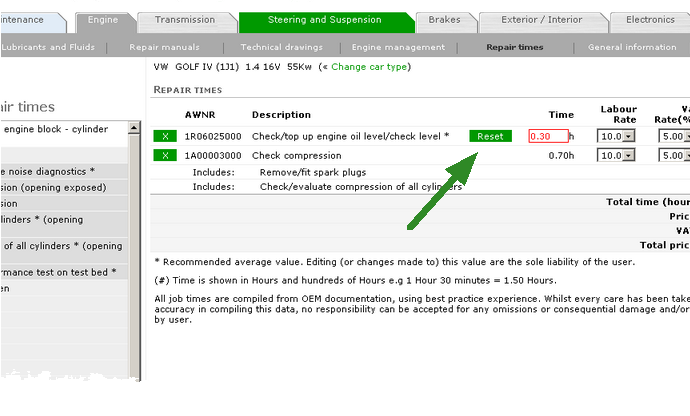

55 Opravy 55 Pro zákazníky s licencemi registrovanými ve VOLT se změny uloží ve VOLT pro další nahlédnutí. Zobrazí se tlačítko resetu. Pro návrat k původní hodnotě jednoduše klikněte na tlačítko reset vedle upraveného času. Poznámka Doby Oprav nemusí být pro vaši licenci a soupravu k dispozici. Úlohu můžete vybrat a přetáhnout z nabídky do přehledu (Seznam Pracovních Úkolů) nebo jednoduše dvakrát klikněte na položku.

56 56 Help 12.1 V Nastavení Programu zadejte příslušné cenové sazby a sazby DPH. V případě některých balíčků licencí jsou doby oprav pro údržbu (servisní časy) k dispozici přímo na Pracovním Výkazu Údržby.

57 Část V

58 58 5 Help 12.1 Údržba vozidla Systém Řízení Údržby: Nástroje pro servis vozidel Poskytujeme rychlé množství informací o servisu vozidel a nákladních vozidel. Hlavní nástroje a funkce jsou uvedeny níže: Přehled všech prací údržby za dané období U každého systému údržby nabízíme plný tabulkový přehled zobrazující všechny možné práce údržby na jedné stránce a propojujeme je s příslušnými servisními intervaly. Data Údržby Data údržby zahrnují následující: 1. Kombinované Systémy Údržby 2. Intervaly výměny rozvodového řemenu 3. Informace o resetu servisu 4. Speciální plány údržby zahrnující použití v létě, zimě a o prázdninách 5. Tisknutelné pracovní výkazy 6. Kódy OE v Údržbě 7. Servisní časy Chytré odkazy ke specifickým servisním informacím V úkolovém listu údržby naleznete mnoho chytrých odkazů k dalším datům v naší aplikaci. Požadované množství oleje, správný tlak pneumatik, podrobný přehled prací na spojce, požadované díly... Všechno tu je, buď integrované v úkolovém listu nebo jen o jedno kliknutí dále. 5.1 Pracovní výkaz údržby Jak vyplním pracovní výkaz? Záložka Údržba přináší podrobné údaje o součástech, které je nutno při té které údržbě zkontrolovat nebo vyměnit. Tyto informace můžete měnit, prohlížet a tisknout. Přejděte na Výběr vozidla a vyberte požadovaný typ.

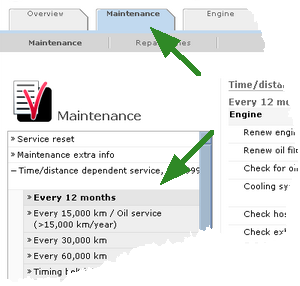

59 Údržba vozidla 59 Klikněte na záložku Údržba. V nabídce vyberte požadovanou údržbu. Zobrazí se vám pracovní výkaz. U každé položky vyznačte kroky, které je nutno udělat: / OK/Oprava ani výměna není nutná. / Zahrnuje opravu nebo výměnu. / Zjištěno/Provedeno. V případě potřeby klikněte na ikonu Tisk, abyste si vytiskli Seznam Požadovaných Servisních Úkonů. Klikněte na Kombinované Plány a zkombinujte několik servisních systémů do jednoho. Seznam Pracovních Úkolů Údržby si zapamatuje Váš výběr (pouze off-line). Seznam se vymaže, když zvolíte jiný typ vozidla nebo seznam údržby. Přehled Period Údržby Přehled Period Údržby nabízí seznam možných úkolů pro jakýkoli servisní systém. Je tak velmi jednoduché srovnat různé periody servisu. Zvolte správný rok servisu podle časového plánu/ujetých kilometrů pro své vozidlo, aby se zobrazil Přehled Period Údržby.

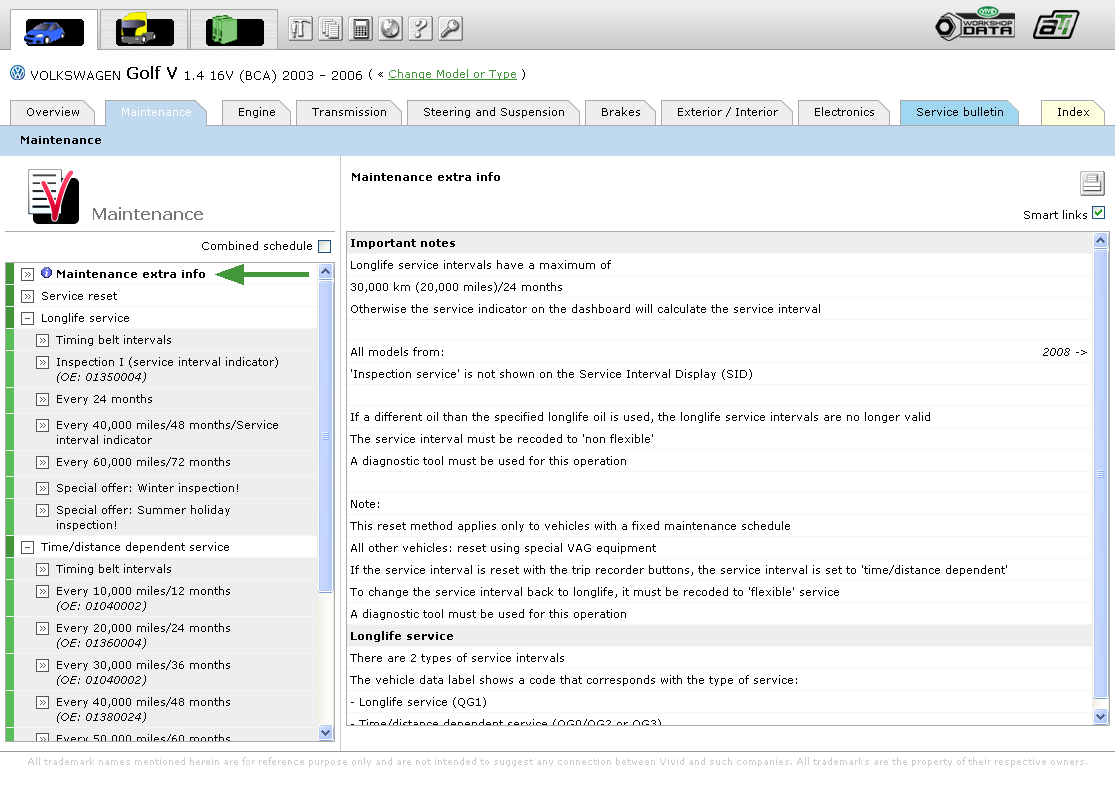

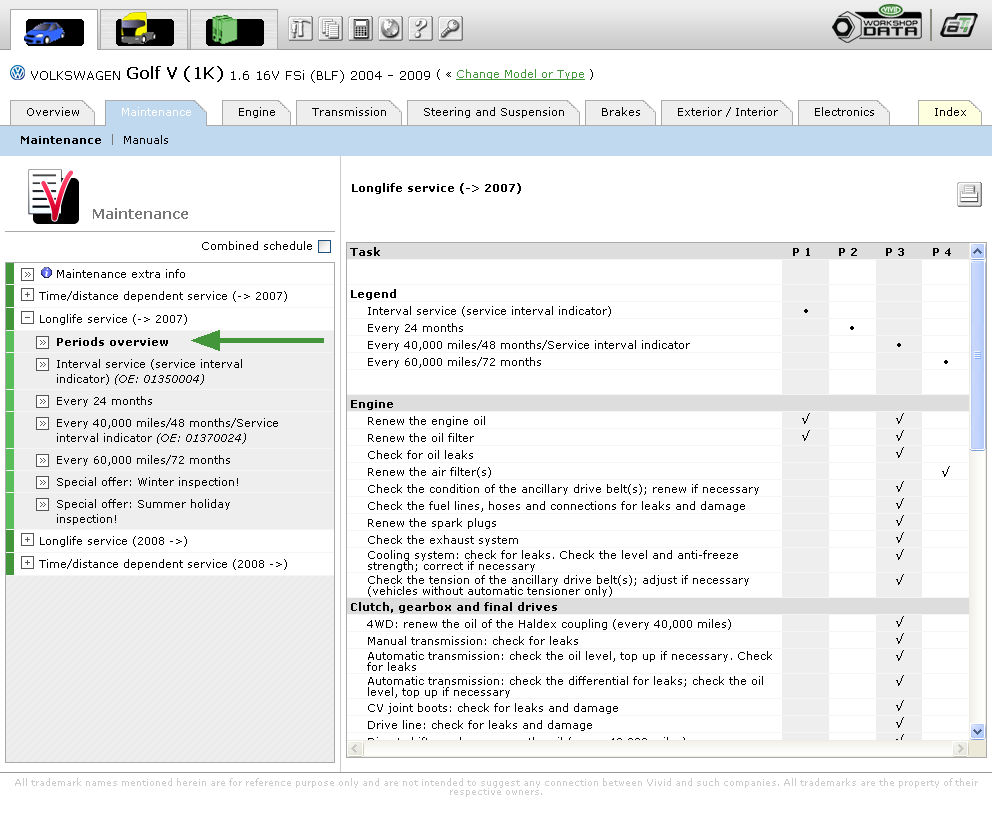

60 60 Help 12.1 Doplňující Informace k údržbě Doplňující Informace Údržby se zobrazí v horní části seznamu Systémů Údržby, pokud je k dispozici. Pečlivě si přečtěte tuto informaci před začátkem jakékoliv údržby.

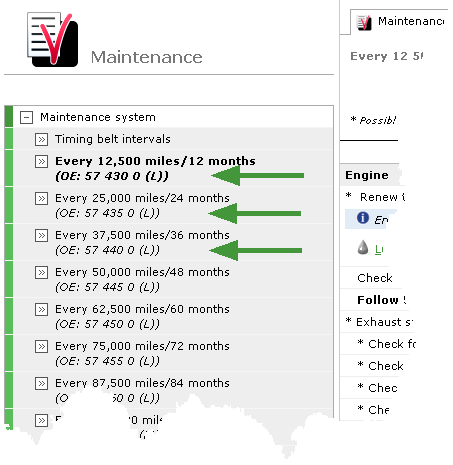

61 Údržba vozidla 61 Kódy OE v Údržbě Pokud chcete zobrazit kódy OE v údržbě, zaškrtněte pole v Nastavení programu. Pokud je pole zaškrtnuto a vozidlo má kódy OE, zobrazí se kódy v Systémech Údržby.

62 Help 12.1 Kombinované Plány Kombinované plány Na některých vozidlech musí být během relace údržby provedena údržba určitých systémů. Můžete kombinovat několik systémů údržby do jednoho zvolením Kombinovaných Plánů.

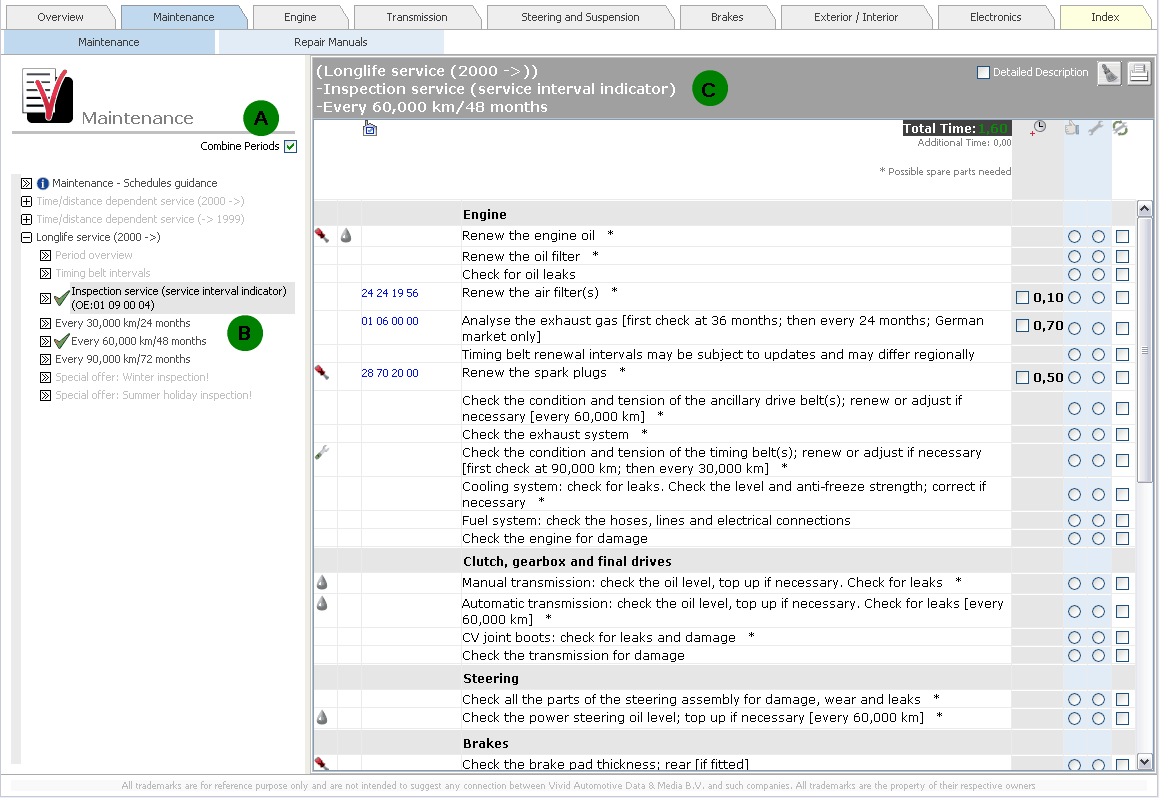

63 Údržba vozidla 63 Pokud chcete kombinovat systémy: Zaškrtněte políčko Kombinované Plány (A). Zaškrtněte systémy, které chcete kombinovat (B). Bude uveden seznam zvolených systémů (C). 5.3 Chytré odkazy Chytré Odkazy Chytré odkazy fungují dvěma způsoby. Na jedné straně jsou to odkazy z pracovního výkazu údržby na doplňující informace. Za druhé zobrazují relevantní informace, jako jsou značka a typ zapalovacích svíček nebo množství určité kapaliny nebo maziva. Kliknutím na příslušný odkaz se otevře stránka s příslušnou informací. Pokud se chcete vrátit do pracovního výkazu údržby, klikněte na záložku Údržba.

64 Help 12.1 Servisní časy Servisní časy v plánech údržby. Standardní servisní časy údržby vám ukazují, jak dlouho servis trvá. Tuto funkci jsme rozšířili a udělali servisní čas flexibilnější. Lze zahrnout nebo vyřadit přídavnou práci, a tak jej upravit pro danou prováděnou práci. Celková doba se automaticky mění, když se přidávají nebo odebírají práce. Můžete přidat nebo odebrat další práce zaškrtnutím políčka vedle nich. Servisní časy mohou být vyjmuty z výpisu, pokud tuto možnost nezvolíte v Nastavení programu. Poznámka: Tato funkce může být pro vaši licenci nedostupná.

65 Údržba vozidla Reset servisu Reset servisu Po provedení údržby vozidla může být potřeba vynulovat servisní interval. Přejděte na Výběr vozidla a vyberte požadovaný typ. Klikněte na záložku Údržba. Klikněte na odkaz Reset servisu, pokud je k dispozici. Postupujte podle uvedených kroků a vynulujte interval servisu.

66 Část VI

67 Diagnostika 6 Diagnostika Diagnostikovat problém Problémy můžete diagnostikovat pomocí: Chybového kódu EOBD (vozidla vyrobená od roku 2000). Chybových (blikání) kódů (vozidla vyrobená před rokem 2000). Diagnostického průvodce. Diagnostika pomocí Electronics Smart Assistant [Inteligentní Asistent Elektroniky] (VESA). 6.1 Vozidla vyrobená po 2000 Umístění diagnostické zástrčky. Přejděte na Výběr vozidla a vyberte požadovaný typ. Zvolte záložku Elektronika. Zvolte Diagnostika. Pokud je k dispozici, otevře se Electronics Smart Assistant [Inteligentní Asistent Elektroniky]. Podle výkresu najděte diagnostickou zástrčku. 67

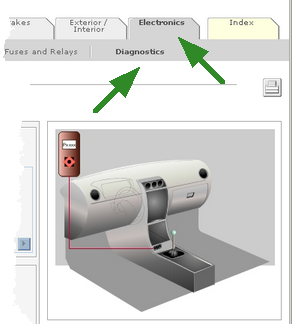

68 68 Help 12.1 Vyhledejte kódy EOBD Přejděte na Výběr vozidla a vyberte požadovaný typ. Zvolte záložku Elektronika. Zvolte Diagnostika. Zadejte kód EOBD (tzn P0124). Příslušné součásti se zobrazí v levém dolním rohu okna. Zvolte součást, abyste získali popis a specifikaci. Můžete také přímo zadat kód EOBD do příslušného políčka v okně Přehled. Porovnejte specifikace výrobce se skutečnými specifikacemi. Jsou mezi nimi rozdíly? Je-li tomu tak, součást opravte nebo vyměňte.

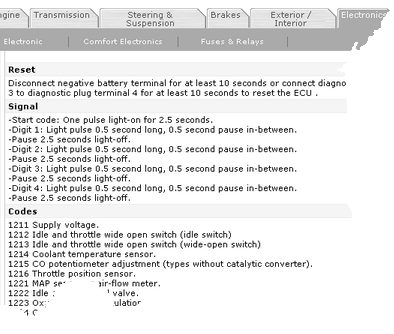

69 Diagnostika Vozidla vyrobená před 2000 Jak mohu diagnostikovat vozidla na základě chybových kódů (u vozidel vyráběných do roku 2000)? Přejděte na Výběr vozidla a vyberte požadovaný typ. Zvolte záložku Elektronika. Zvolte Diagnostika. Zobrazí se seznam chybových kódů vybraného vozidla. Kromě chybového kódu se zobrazují i problematické součásti. Vyberte součást z doprovodného výkresu řízení motoru, abyste získali popis a specifikace. Porovnejte specifikace výrobce se skutečnými specifikacemi. Jsou mezi nimi rozdíly? Je-li tomu tak, součást opravte nebo vyměňte.

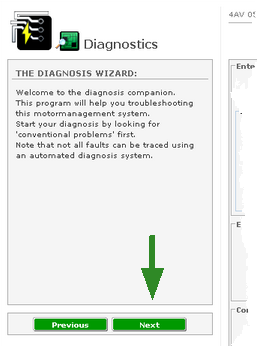

70 Help 12.1 Diagnostický průvodce Jak mohu diagnostikovat problém s pomocí Diagnostického Průvodce? Přejděte na Výběr vozidla a vyberte požadovaný typ. Zvolte záložku Elektronika. Zvolte Diagnostika. Kliknutím na Další spusťte Diagnostického průvodce. Zodpovězte otázky na obrazovce. Součásti, které mohou způsobovat uvedený problém, se zobrazují v levém dolním rohu okna. Zvolte součást, abyste získali popis a správné specifikace. Poznámka Ačkoliv vám Diagnostický průvodce pomáhá diagnostikovat problémy na vozidlech, která nejsou vybavena diagnostickou zástrčkou EOBD, neprovádí definitivní analýzu. Seznam zahrnuje jen možné příčiny indikované součásti nemusí být skutečnou příčinou problému. Před výměnou / opravou součástí vždy svou diagnózu pečlivě zkontrolujte.

71 Index nestandardní 54 převodovka 35 řízení a zavě šení 37 vně jší a vnitřní prostor Rejstřík Aktualizovaný obsah Aktualizovat Doplňující Informace k údržbě DPH 27 -A- Electronics Smart Assistant [Inteligentní Asistent Elektroniky] diagnostika 45 chybové kódy 45 Kódy EOBD 45 Řídicí jednotka (ECU) 42 řízení motoru 42 Sbě rnice CAN 42 součásti 43 -BBrzdy 37 ABS elektronický 37 data nastavení 37 doby oprav 37 maziva a kapaliny 37 technické výkresy 37 Elektronika 39 ABS elektronický 39 diagnostika 39 komfortní elektronika 39 pojistky a relé 39 příručky pro opravu 39 řízení motoru 39 -CCo je nového 6 Čísla KBA 32 Číslo portu 28 -D- -F- Dálkové ovládání 49 Daně 27 Data nastavení 47 brzdy 37 motor 34 převodovka 35 řízení a zavě šení 37 Finanční nastavení off-line Firewall 19 Formuláře 30 Chybové kódy 69 diagnostika 69 Chytré odkazy 63 -I- Demo 21 Demonstrační kód 25 Diagnostika 67 elektronika 39 chybové kódy 69 Kódy EOBD 67 průvodce 70 zástrčka E- 32 Diagnostika krok za krokem Doba platnosti 24 Doby oprav 53 brzdy 37 motor Ikony chytré odkazy 45 Instalace 9 CD/DVD 9 firewall 19 klient 20 sdílet složku server 17 síť

72 72 Help 12.1 příručky pro opravu 34 řízení 34 schéma elektrického vedení -JJazyk 27 -N- -KKapaliny 47 brzdy 37 motor 34 převodovka 35 řízení a zavě šení 37 Kilometry 27 Klíč místa 21 Klíče 49 Klient 20 Klimatizace vzduchu 38 vně jší a vnitřní prostor 38 Kód místa 21 Kód opravy 25 Kódy EOBD 67 Kódy OE 61 Kombinované Plány 62 Komfortní elektronika 39 elektronika 39 -LLicence 21 demonstrační kód kód opravy 25 nastavení 28 objednávka 21 Logo 25 Nastavení off-line 27 daně 27 DPH 27 finanční 28 jazyk 27 kilometry 27 licence 28 logo 27 mil 27 podrobnosti o firmě 27 sazby za práci 27 země 27 Nestandardní 54 Nový obsah 32 hvě zda 32 -PPojistky 39 elektronika 39 Požadavky na instalaci 9 Pracovní výkaz 58 Prachový a pylový filtr 38 Programování klíčů 49 Prohlídka 21 Průvodce 70 diagnostika 70 přehled mřížky údržby 59 Převodovka 35 data nastavení 35 doby oprav 35 maziva a kapaliny 35 Systém ABS MMaziva 47 brzdy 37 motor 34 převodovka 35 řízení a zavě šení 34 Přidat doby oprav 37 Mil 27 Motor 34 data nastavení 34 doby oprav 34 maziva a kapaliny Příručky pro opravu 47 elektronika 39 motor 34 vně jší a vnitřní prostor 38 Pylový filtr 38

73 Index -R- -T- Regionální nastavení 27 Rejstřík 47 data nastavení 47 doby oprav 47 maziva a kapaliny 47 příručky pro opravu 47 technické výkresy 47 Relé 39 elektronika Technické výkresy 47 brzdy 37 prachový a pylový filtr 38 řízení a zavě šení 37 Tisk 30 formuláře 30 obrázky 30 výkresy 30 zprávy Rychlé vyhledávání Čísla KBA U- Řízení a zavě šení 37 data nastavení 37 doby oprav 37 maziva a kapaliny 37 technické výkresy 37 Řízení motoru elektronika Údaje o firmě 27 Údržba 58 chytré odkazy 63 Umístě ní Identifikačních prvků Upravit doby oprav 53, S- -V- Sazby za práci 27 Sdílet složku 18 Server 17 Servis 65 časy 64 interval 65 reset 65 VESA 42 Vista 9, 15 Vítejte! 6 Vně jší a vnitřní prostor 38 doby oprav 38 příručky pro opravu 38 výkon klimatizace vzduchu Servisní Vě stníky 51 Schéma 25 Schéma elektrického vedení legenda 25 motor 34 Všeobecná údržba Vypršet 24 Síť 17 Síťový server 17 SmartFIX 51 Symboly 25 Systém ABS 37 brzdy 37 elektronika 39 převodovka 35 Systém správy údržby ZZavě šení kol 37 Zprávy 30 Zvě tšení 29 schémata
