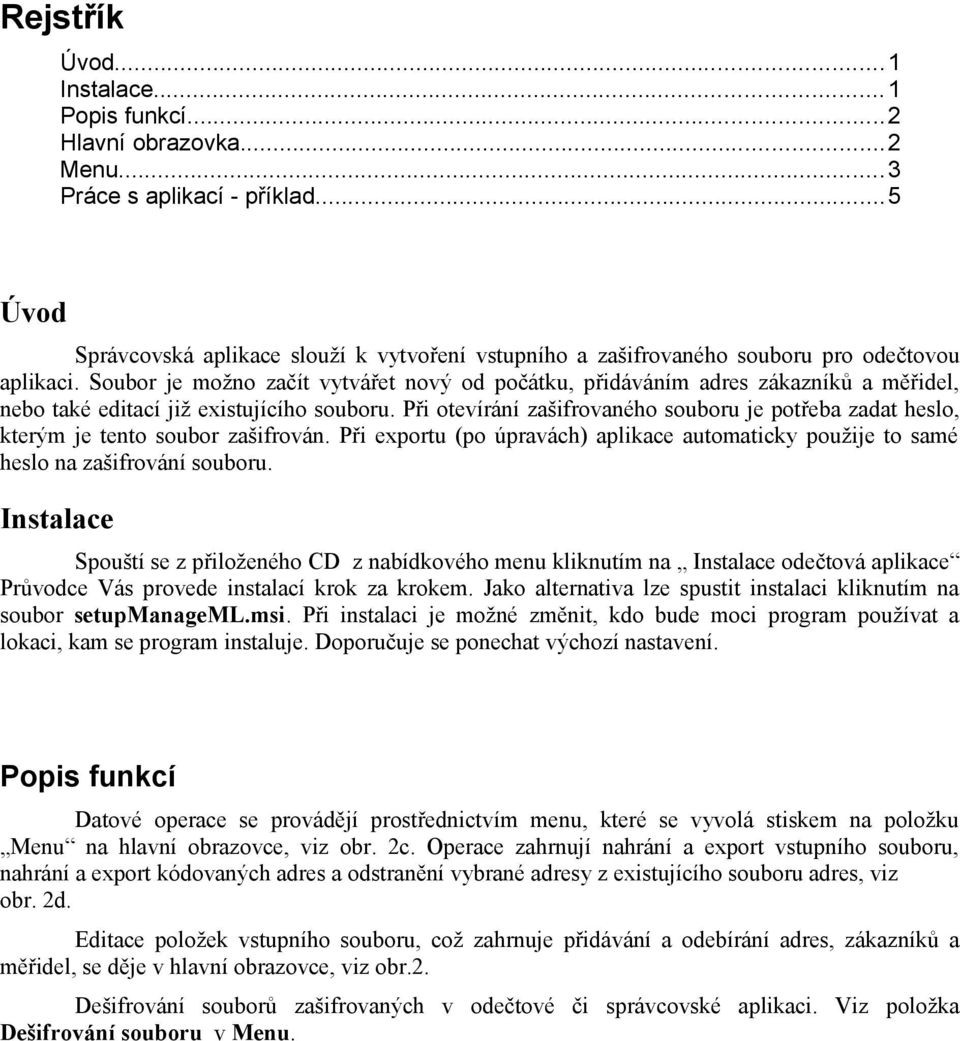

1 Rejstřík Úvod...1 Instalace...1 Popis funkcí...2 Hlavní obrazovka...2 Menu...3 Práce s aplikací - příklad...5 Úvod Správcovská aplikace slouží k vytvoření vstupního a zašifrovaného souboru pro odečtovou aplikaci. Soubor je možno začít vytvářet nový od počátku, přidáváním adres zákazníků a měřidel, nebo také editací již existujícího souboru. Při otevírání zašifrovaného souboru je potřeba zadat heslo, kterým je tento soubor zašifrován. Při exportu (po úpravách) aplikace automaticky použije to samé heslo na zašifrování souboru. Instalace Spouští se z přiloženého CD z nabídkového menu kliknutím na Instalace odečtová aplikace Průvodce Vás provede instalací krok za krokem. Jako alternativa lze spustit instalaci kliknutím na soubor setupmanageml.msi. Při instalaci je možné změnit, kdo bude moci program používat a lokaci, kam se program instaluje. Doporučuje se ponechat výchozí nastavení. Popis funkcí Datové operace se provádějí prostřednictvím menu, které se vyvolá stiskem na položku Menu na hlavní obrazovce, viz obr. 2c. Operace zahrnují nahrání a export vstupního souboru, nahrání a export kódovaných adres a odstranění vybrané adresy z existujícího souboru adres, viz obr. 2d. Editace položek vstupního souboru, což zahrnuje přidávání a odebírání adres, zákazníků a měřidel, se děje v hlavní obrazovce, viz obr.2. Dešifrování souborů zašifrovaných v odečtové či správcovské aplikaci. Viz položka Dešifrování souboru v Menu.

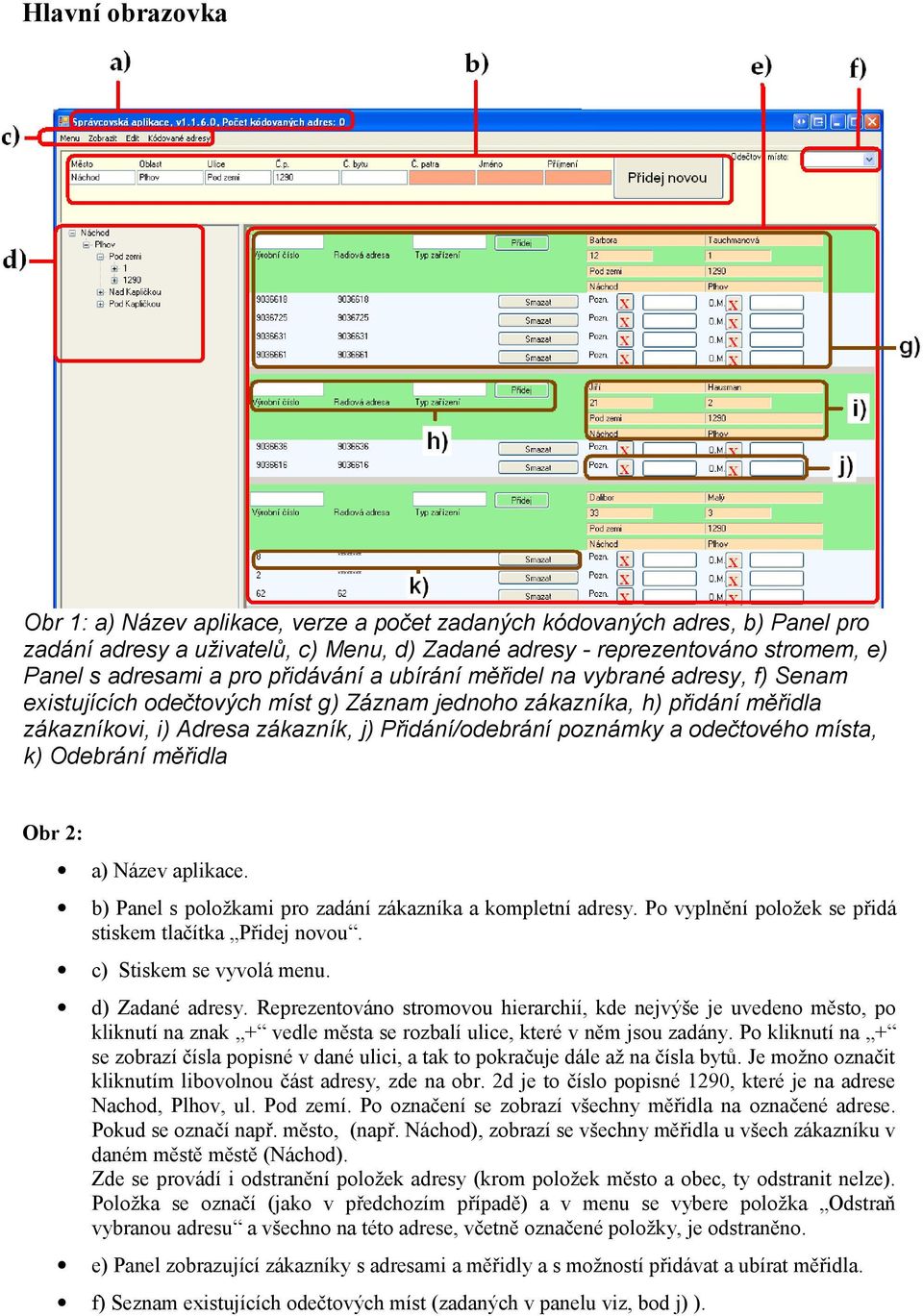

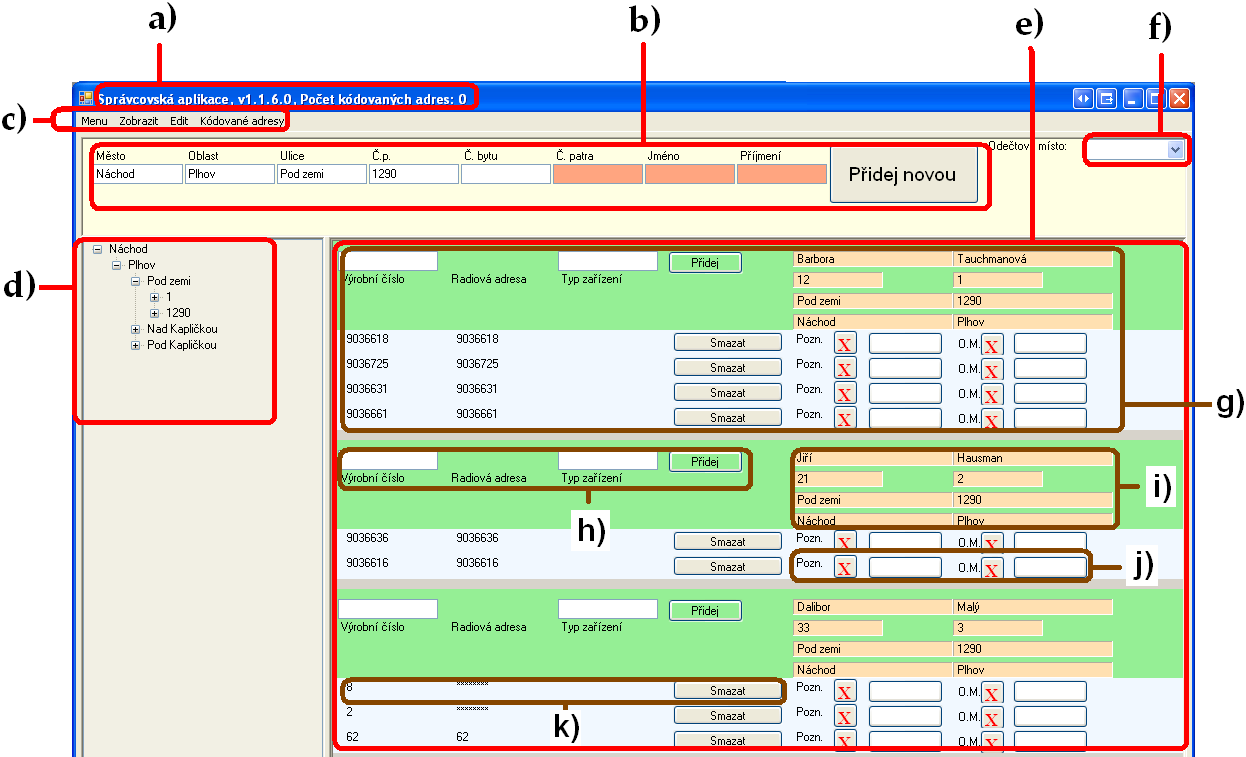

2 Hlavní obrazovka Obr 1: a) Název aplikace, verze a počet zadaných kódovaných adres, b) Panel pro zadání adresy a uživatelů, c) Menu, d) Zadané adresy - reprezentováno stromem, e) Panel s adresami a pro přidávání a ubírání měřidel na vybrané adresy, f) Senam existujících odečtových míst g) Záznam jednoho zákazníka, h) přidání měřidla zákazníkovi, i) Adresa zákazník, j) Přidání/odebrání poznámky a odečtového místa, k) Odebrání měřidla Obr 2: a) Název aplikace. b) Panel s položkami pro zadání zákazníka a kompletní adresy. Po vyplnění položek se přidá stiskem tlačítka Přidej novou. c) Stiskem se vyvolá menu. d) Zadané adresy. Reprezentováno stromovou hierarchií, kde nejvýše je uvedeno město, po kliknutí na znak + vedle města se rozbalí ulice, které v něm jsou zadány. Po kliknutí na + se zobrazí čísla popisné v dané ulici, a tak to pokračuje dále až na čísla bytů. Je možno označit kliknutím libovolnou část adresy, zde na obr. 2d je to číslo popisné 1290, které je na adrese Nachod, Plhov, ul. Pod zemí. Po označení se zobrazí všechny měřidla na označené adrese. Pokud se označí např. město, (např. Náchod), zobrazí se všechny měřidla u všech zákazníku v daném městě městě (Náchod). Zde se provádí i odstranění položek adresy (krom položek město a obec, ty odstranit nelze). Položka se označí (jako v předchozím případě) a v menu se vybere položka Odstraň vybranou adresu a všechno na této adrese, včetně označené položky, je odstraněno. e) Panel zobrazující zákazníky s adresami a měřidly a s možností přidávat a ubírat měřidla. f) Seznam existujících odečtových míst (zadaných v panelu viz, bod j) ).

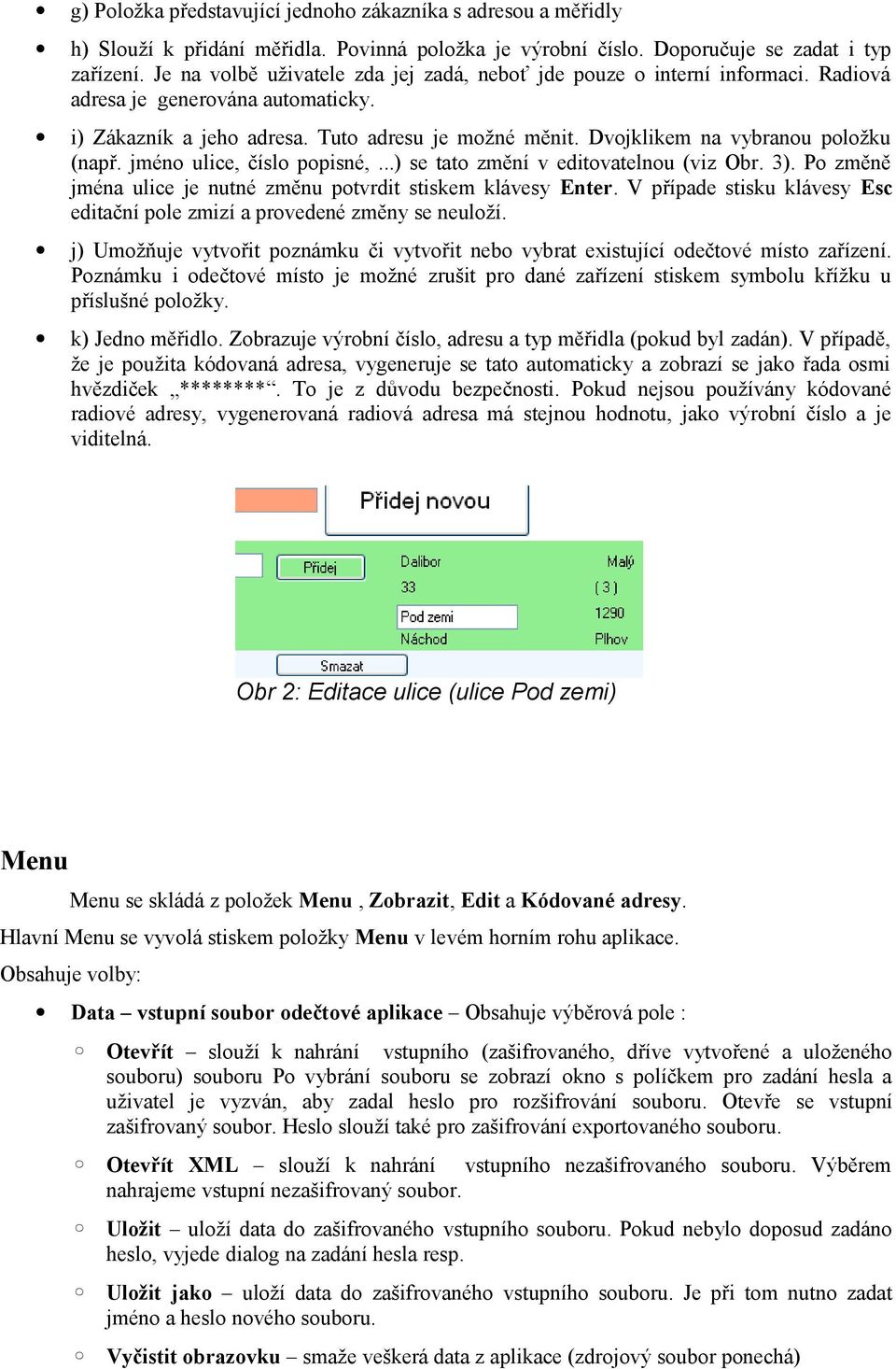

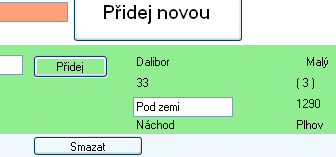

3 g) Položka představující jednoho zákazníka s adresou a měřidly h) Slouží k přidání měřidla. Povinná položka je výrobní číslo. Doporučuje se zadat i typ zařízení. Je na volbě uživatele zda jej zadá, neboť jde pouze o interní informaci. Radiová adresa je generována automaticky. i) Zákazník a jeho adresa. Tuto adresu je možné měnit. Dvojklikem na vybranou položku (např. jméno ulice, číslo popisné,...) se tato změní v editovatelnou (viz Obr. 3). Po změně jména ulice je nutné změnu potvrdit stiskem klávesy Enter. V případe stisku klávesy Esc editační pole zmizí a provedené změny se neuloží. j) Umožňuje vytvořit poznámku či vytvořit nebo vybrat existující odečtové místo zařízení. Poznámku i odečtové místo je možné zrušit pro dané zařízení stiskem symbolu křížku u příslušné položky. k) Jedno měřidlo. Zobrazuje výrobní číslo, adresu a typ měřidla (pokud byl zadán). V případě, že je použita kódovaná adresa, vygeneruje se tato automaticky a zobrazí se jako řada osmi hvězdiček ********. To je z důvodu bezpečnosti. Pokud nejsou používány kódované radiové adresy, vygenerovaná radiová adresa má stejnou hodnotu, jako výrobní číslo a je viditelná. Obr 2: Editace ulice (ulice Pod zemi) Menu Menu se skládá z položek Menu, Zobrazit, Edit a Kódované adresy. Hlavní Menu se vyvolá stiskem položky Menu v levém horním rohu aplikace. Obsahuje volby: Data vstupní soubor odečtové aplikace Obsahuje výběrová pole : Otevřít slouží k nahrání vstupního (zašifrovaného, dříve vytvořené a uloženého souboru) souboru Po vybrání souboru se zobrazí okno s políčkem pro zadání hesla a uživatel je vyzván, aby zadal heslo pro rozšifrování souboru. Otevře se vstupní zašifrovaný soubor. Heslo slouží také pro zašifrování exportovaného souboru. Otevřít XML slouží k nahrání vstupního nezašifrovaného souboru. Výběrem nahrajeme vstupní nezašifrovaný soubor. Uložit uloží data do zašifrovaného vstupního souboru. Pokud nebylo doposud zadáno heslo, vyjede dialog na zadání hesla resp. Uložit jako uloží data do zašifrovaného vstupního souboru. Je při tom nutno zadat jméno a heslo nového souboru. Vyčistit obrazovku smaže veškerá data z aplikace (zdrojový soubor ponechá)

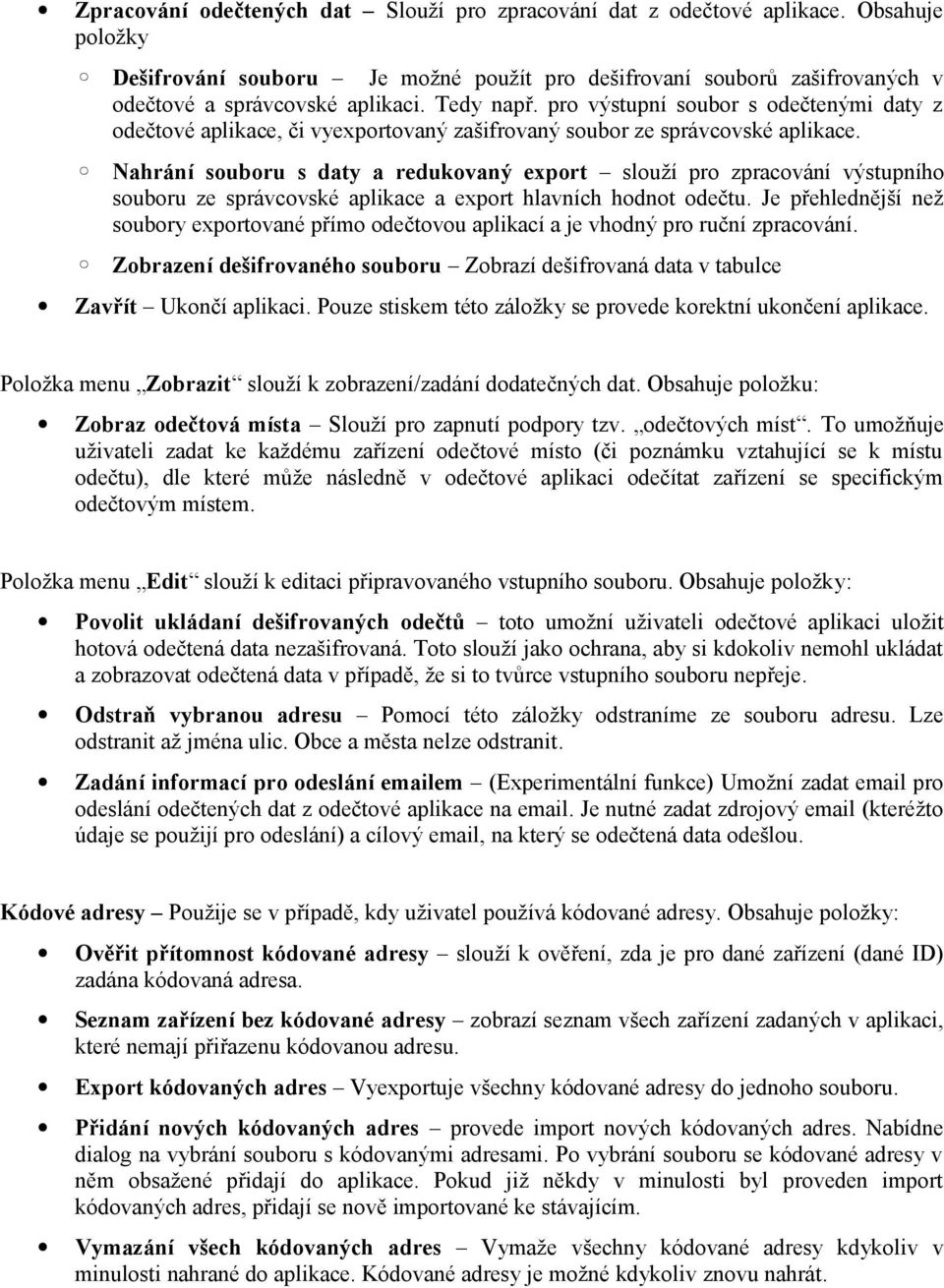

4 Zpracování odečtených dat Slouží pro zpracování dat z odečtové aplikace. Obsahuje položky Dešifrování souboru Je možné použít pro dešifrovaní souborů zašifrovaných v odečtové a správcovské aplikaci. Tedy např. pro výstupní soubor s odečtenými daty z odečtové aplikace, či vyexportovaný zašifrovaný soubor ze správcovské aplikace. Nahrání souboru s daty a redukovaný export slouží pro zpracování výstupního souboru ze správcovské aplikace a export hlavních hodnot odečtu. Je přehlednější než soubory exportované přímo odečtovou aplikací a je vhodný pro ruční zpracování. Zobrazení dešifrovaného souboru Zobrazí dešifrovaná data v tabulce Zavřít Ukončí aplikaci. Pouze stiskem této záložky se provede korektní ukončení aplikace. Položka menu Zobrazit slouží k zobrazení/zadání dodatečných dat. Obsahuje položku: Zobraz odečtová místa Slouží pro zapnutí podpory tzv. odečtových míst. To umožňuje uživateli zadat ke každému zařízení odečtové místo (či poznámku vztahující se k místu odečtu), dle které může následně v odečtové aplikaci odečítat zařízení se specifickým odečtovým místem. Položka menu Edit slouží k editaci připravovaného vstupního souboru. Obsahuje položky: Povolit ukládaní dešifrovaných odečtů toto umožní uživateli odečtové aplikaci uložit hotová odečtená data nezašifrovaná. Toto slouží jako ochrana, aby si kdokoliv nemohl ukládat a zobrazovat odečtená data v případě, že si to tvůrce vstupního souboru nepřeje. Odstraň vybranou adresu Pomocí této záložky odstraníme ze souboru adresu. Lze odstranit až jména ulic. Obce a města nelze odstranit. Zadání informací pro odeslání em (Experimentální funkce) Umožní zadat pro odeslání odečtených dat z odečtové aplikace na . Je nutné zadat zdrojový (kteréžto údaje se použijí pro odeslání) a cílový , na který se odečtená data odešlou. Kódové adresy Použije se v případě, kdy uživatel používá kódované adresy. Obsahuje položky: Ověřit přítomnost kódované adresy slouží k ověření, zda je pro dané zařízení (dané ID) zadána kódovaná adresa. Seznam zařízení bez kódované adresy zobrazí seznam všech zařízení zadaných v aplikaci, které nemají přiřazenu kódovanou adresu. Export kódovaných adres Vyexportuje všechny kódované adresy do jednoho souboru. Přidání nových kódovaných adres provede import nových kódovaných adres. Nabídne dialog na vybrání souboru s kódovanými adresami. Po vybrání souboru se kódované adresy v něm obsažené přidají do aplikace. Pokud již někdy v minulosti byl proveden import kódovaných adres, přidají se nově importované ke stávajícím. Vymazání všech kódovaných adres Vymaže všechny kódované adresy kdykoliv v minulosti nahrané do aplikace. Kódované adresy je možné kdykoliv znovu nahrát.

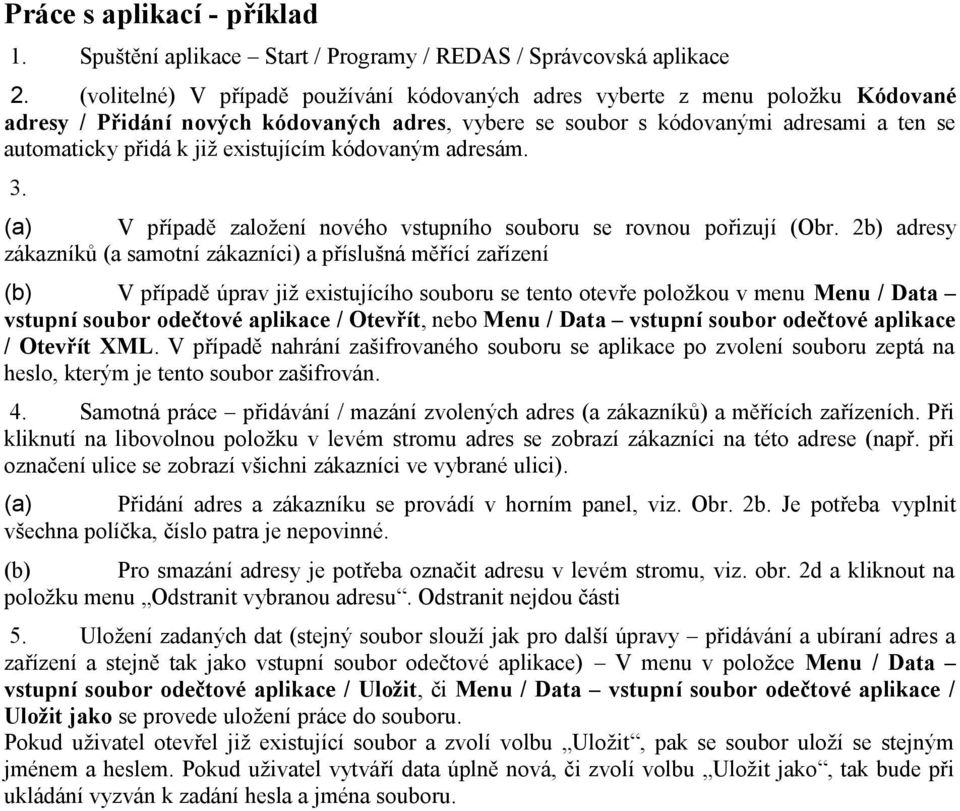

5 Práce s aplikací - příklad 1. Spuštění aplikace Start / Programy / REDAS / Správcovská aplikace 2. (volitelné) V případě používání kódovaných adres vyberte z menu položku Kódované adresy / Přidání nových kódovaných adres, vybere se soubor s kódovanými adresami a ten se automaticky přidá k již existujícím kódovaným adresám. 3. (a) V případě založení nového vstupního souboru se rovnou pořizují (Obr. 2b) adresy zákazníků (a samotní zákazníci) a příslušná měřící zařízení (b) V případě úprav již existujícího souboru se tento otevře položkou v menu Menu / Data vstupní soubor odečtové aplikace / Otevřít, nebo Menu / Data vstupní soubor odečtové aplikace / Otevřít XML. V případě nahrání zašifrovaného souboru se aplikace po zvolení souboru zeptá na heslo, kterým je tento soubor zašifrován. 4. Samotná práce přidávání / mazání zvolených adres (a zákazníků) a měřících zařízeních. Při kliknutí na libovolnou položku v levém stromu adres se zobrazí zákazníci na této adrese (např. při označení ulice se zobrazí všichni zákazníci ve vybrané ulici). (a) Přidání adres a zákazníku se provádí v horním panel, viz. Obr. 2b. Je potřeba vyplnit všechna políčka, číslo patra je nepovinné. (b) Pro smazání adresy je potřeba označit adresu v levém stromu, viz. obr. 2d a kliknout na položku menu Odstranit vybranou adresu. Odstranit nejdou části 5. Uložení zadaných dat (stejný soubor slouží jak pro další úpravy přidávání a ubíraní adres a zařízení a stejně tak jako vstupní soubor odečtové aplikace) V menu v položce Menu / Data vstupní soubor odečtové aplikace / Uložit, či Menu / Data vstupní soubor odečtové aplikace / Uložit jako se provede uložení práce do souboru. Pokud uživatel otevřel již existující soubor a zvolí volbu Uložit, pak se soubor uloží se stejným jménem a heslem. Pokud uživatel vytváří data úplně nová, či zvolí volbu Uložit jako, tak bude při ukládání vyzván k zadání hesla a jména souboru.
