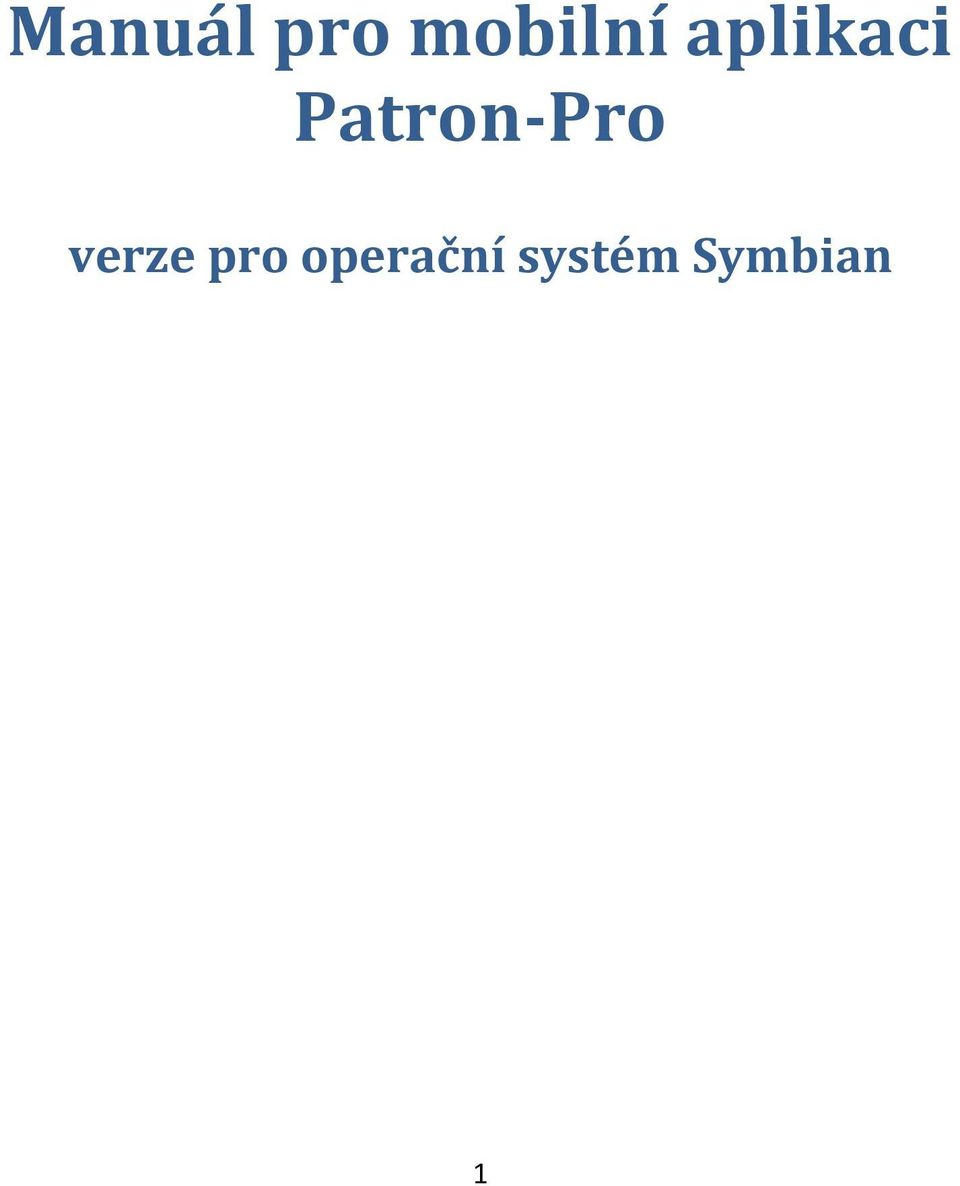

1 Manuál pro mobilní aplikaci Patron-Pro verze pro operační systém Symbian 1

2 1. Popis Aplikace je určena pro mobilní telefony NOKIA s operačním Symbian a vybavené technologií NFC. Slouží pro správu identifikačních médií systému PATRON-PRO a pro konfiguraci přístupového systému. Umožňuje pomocí mobilního telefonu načítat čísla povolených karet a k nim uložit dodatečné informace o jejich vlastnících. Tyto údaje mohou být dále přeneseny do přístupového systému. Přenášení databáze do přístupového systému se provádí přiložením telefonu na čtecí terminál, který je třeba naprogramovat / aktualizovat v něm databázi. Takto nastavený přístupový systém umožní vstup do objektu pouze kartám, jejichž čísla byla načtena a uložena pomocí aplikace. Telefon umožňuje přečíst karty typu Mifare a DESFire (například karty ISIC, OpenCard, In-karta ČD a další). 2. Ovládání aplikace Aplikace se ovládá pomocí dotykového displeje a virtuálních tlačítek v jeho spodní části. 3. Volby v aplikaci 3.1. Hlavní menu Po spuštění aplikace PATRON-PRO se zobrazí následující obrazovka: Obrázek 1 2

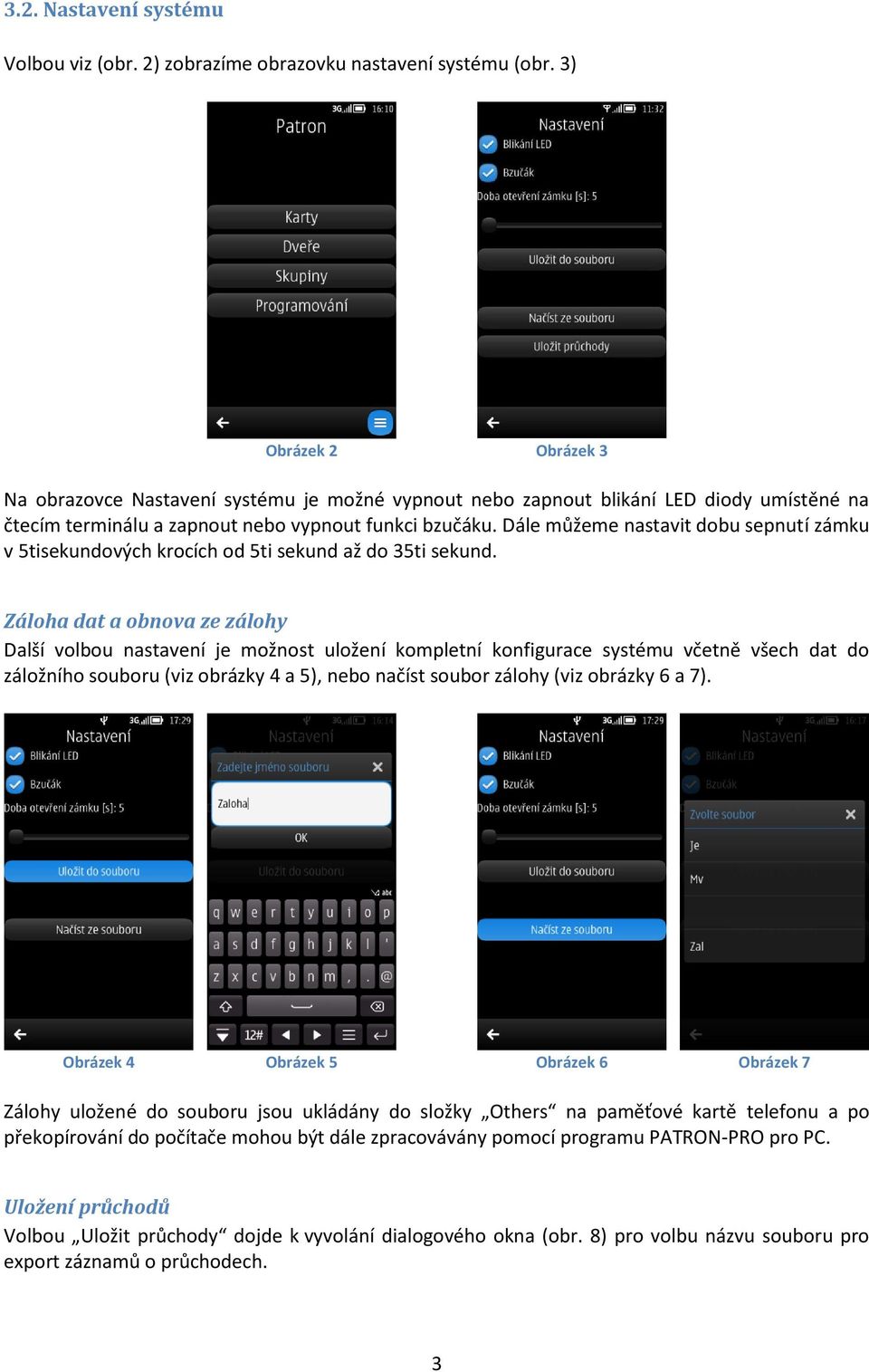

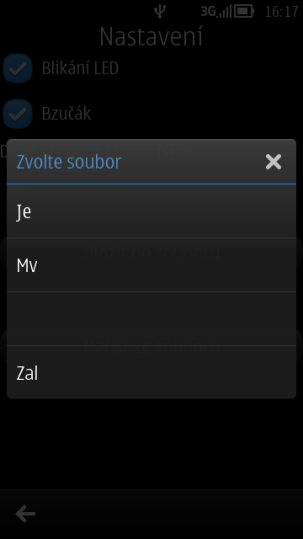

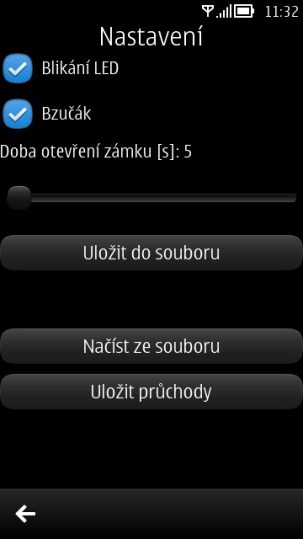

3 3.2. Nastavení systému Volbou viz (obr. 2) zobrazíme obrazovku nastavení systému (obr. 3) Obrázek 2 Obrázek 3 Na obrazovce Nastavení systému je možné vypnout nebo zapnout blikání LED diody umístěné na čtecím terminálu a zapnout nebo vypnout funkci bzučáku. Dále můžeme nastavit dobu sepnutí zámku v 5tisekundových krocích od 5ti sekund až do 35ti sekund. Záloha dat a obnova ze zálohy Další volbou nastavení je možnost uložení kompletní konfigurace systému včetně všech dat do záložního souboru (viz obrázky 4 a 5), nebo načíst soubor zálohy (viz obrázky 6 a 7). Obrázek 4 Obrázek 5 Obrázek 6 Obrázek 7 Zálohy uložené do souboru jsou ukládány do složky Others na paměťové kartě telefonu a po překopírování do počítače mohou být dále zpracovávány pomocí programu PATRON-PRO pro PC. Uložení průchodů Volbou Uložit průchody dojde k vyvolání dialogového okna (obr. 8) pro volbu názvu souboru pro export záznamů o průchodech. 3

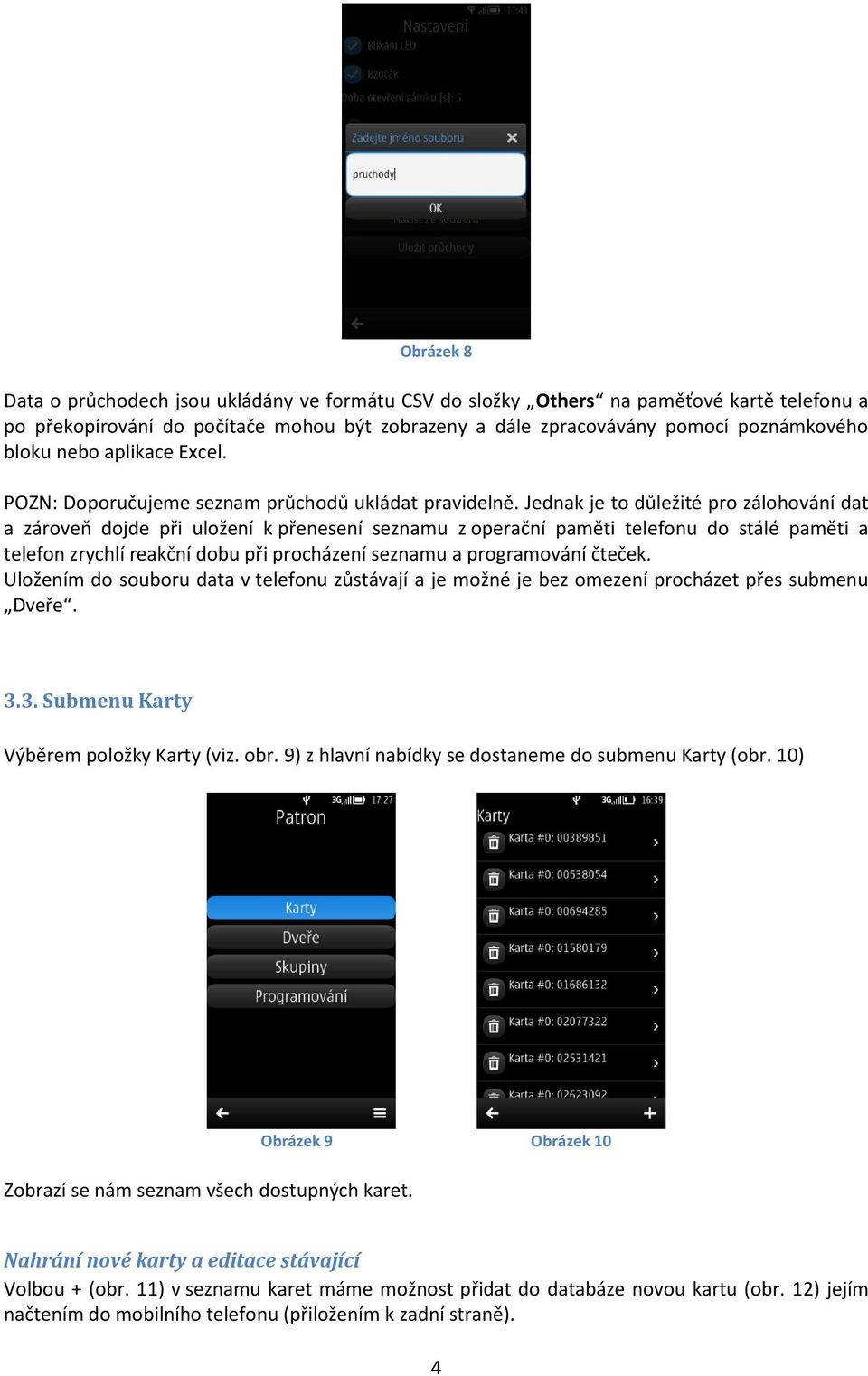

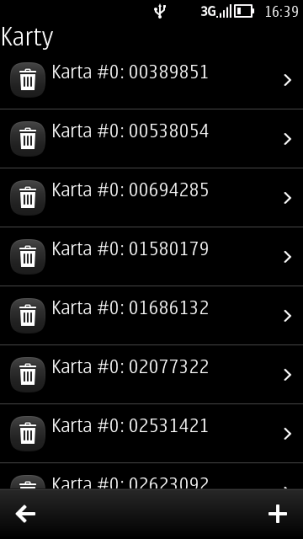

4 Obrázek 8 Data o průchodech jsou ukládány ve formátu CSV do složky Others na paměťové kartě telefonu a po překopírování do počítače mohou být zobrazeny a dále zpracovávány pomocí poznámkového bloku nebo aplikace Excel. POZN: Doporučujeme seznam průchodů ukládat pravidelně. Jednak je to důležité pro zálohování dat a zároveň dojde při uložení k přenesení seznamu z operační paměti telefonu do stálé paměti a telefon zrychlí reakční dobu při procházení seznamu a programování čteček. Uložením do souboru data v telefonu zůstávají a je možné je bez omezení procházet přes submenu Dveře Submenu Karty Výběrem položky Karty (viz. obr. 9) z hlavní nabídky se dostaneme do submenu Karty (obr. 10) Zobrazí se nám seznam všech dostupných karet. Obrázek 9 Obrázek 10 Nahrání nové karty a editace stávající Volbou + (obr. 11) v seznamu karet máme možnost přidat do databáze novou kartu (obr. 12) jejím načtením do mobilního telefonu (přiložením k zadní straně). 4

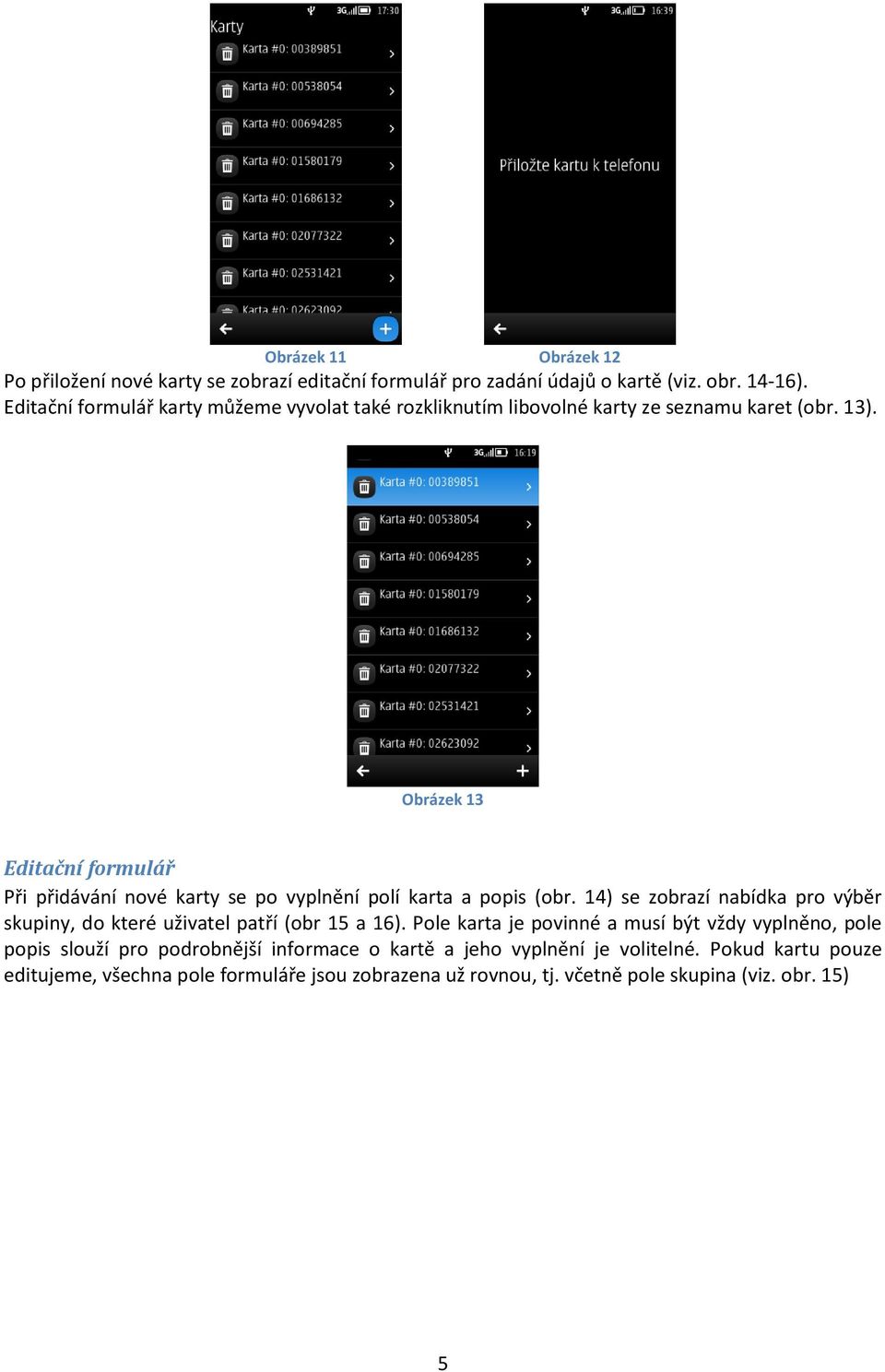

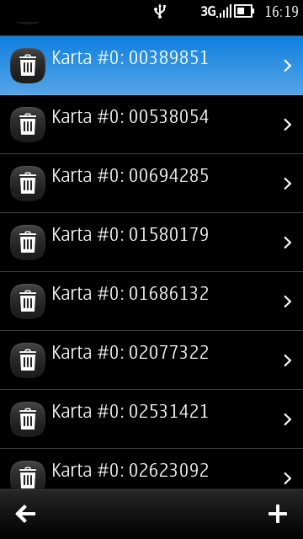

5 Obrázek 11 Obrázek 12 Po přiložení nové karty se zobrazí editační formulář pro zadání údajů o kartě (viz. obr ). Editační formulář karty můžeme vyvolat také rozkliknutím libovolné karty ze seznamu karet (obr. 13). Obrázek 13 Editační formulář Při přidávání nové karty se po vyplnění polí karta a popis (obr. 14) se zobrazí nabídka pro výběr skupiny, do které uživatel patří (obr 15 a 16). Pole karta je povinné a musí být vždy vyplněno, pole popis slouží pro podrobnější informace o kartě a jeho vyplnění je volitelné. Pokud kartu pouze editujeme, všechna pole formuláře jsou zobrazena už rovnou, tj. včetně pole skupina (viz. obr. 15) 5

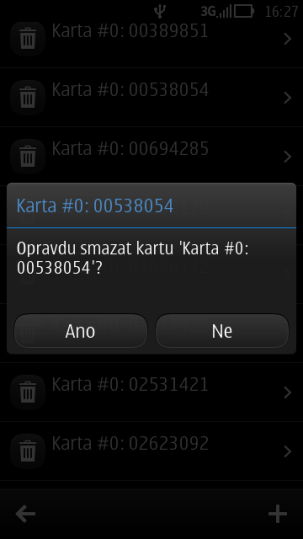

6 Obrázek 14 Obrázek 15 Obrázek 16 Každá karta může být zařazena maximálně do jedné skupiny. Vytváření skupin a jejich přiřazování k jednotlivým dveřím se budeme věnovat v dalších sekcích. Po výběru skupiny se v editačním formuláři karty zobrazí i dveře, ke kterým je karta pomocí dané skupiny přiřazena (obr. 15). Pokud je karta nepřiřazená nebo je například ztracena, můžeme ji zařadit do skupiny <Žádná> a tím odebrat jakákoli práva vstupu. Mazání karet V případě, že potřebujeme smazat libovolnou kartu se seznamu karet, stačí zvolit ikonku popelnice (obr. 17). Následně je zobrazen potvrzovací dialog (obr. 18) a po potvrzení smazání je karta odstraněna. Obrázek 17 Obrázek 18 6

7 3.4. Submenu Dveře Výběrem položky Dveře (viz. obr. 19) z hlavní nabídky se dostaneme do submenu Dveře (obr. 20) Obrázek 19 Obrázek 20 Zavedení nových dveří a editace stávajících Volbou + (obr. 21) z nabídky submenu Dveře máme možnost přidat do aplikace nové dveře (obr. 22). Přidat lze pouze zprovozněné dveře se stejným klíčem. Klíč dveří zadává při instalaci montážní firma a je společný pro všechny dveře na instalaci. Dveře z jiných instalací (domů) tak do systému nelze přidat telefon je nebude akceptovat). Dveře jsou do telefonu přidány přiložením telefonu na čtečku. Obrázek 21 Obrázek 22 Po detekci nové čtečky telefonem je zobrazen editační formulář dveří. Stejný editační formulář lze zobrazit také rozkliknutím libovolných dveří pro editaci (obr. 23). 7

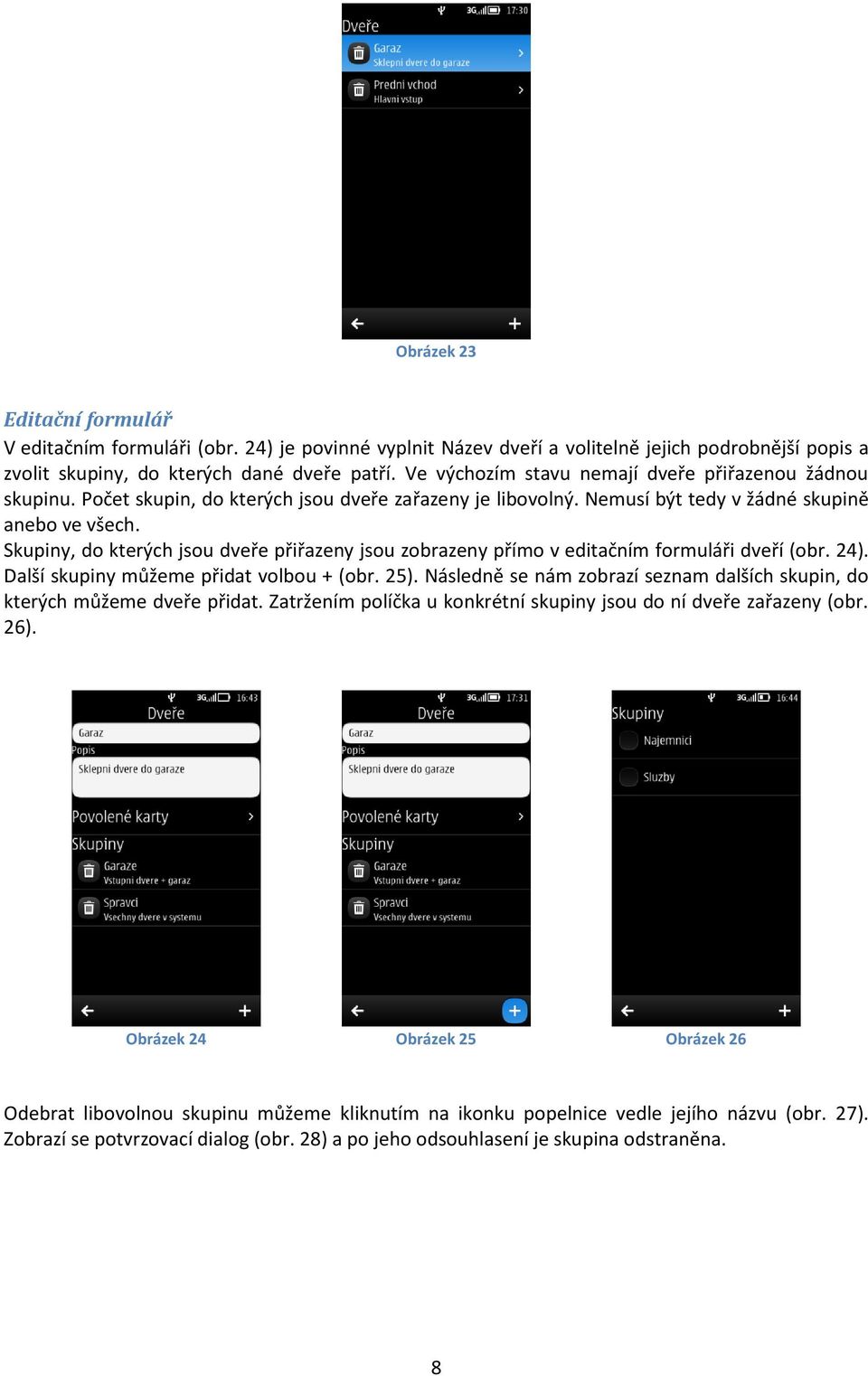

8 Obrázek 23 Editační formulář V editačním formuláři (obr. 24) je povinné vyplnit Název dveří a volitelně jejich podrobnější popis a zvolit skupiny, do kterých dané dveře patří. Ve výchozím stavu nemají dveře přiřazenou žádnou skupinu. Počet skupin, do kterých jsou dveře zařazeny je libovolný. Nemusí být tedy v žádné skupině anebo ve všech. Skupiny, do kterých jsou dveře přiřazeny jsou zobrazeny přímo v editačním formuláři dveří (obr. 24). Další skupiny můžeme přidat volbou + (obr. 25). Následně se nám zobrazí seznam dalších skupin, do kterých můžeme dveře přidat. Zatržením políčka u konkrétní skupiny jsou do ní dveře zařazeny (obr. 26). Obrázek 24 Obrázek 25 Obrázek 26 Odebrat libovolnou skupinu můžeme kliknutím na ikonku popelnice vedle jejího názvu (obr. 27). Zobrazí se potvrzovací dialog (obr. 28) a po jeho odsouhlasení je skupina odstraněna. 8

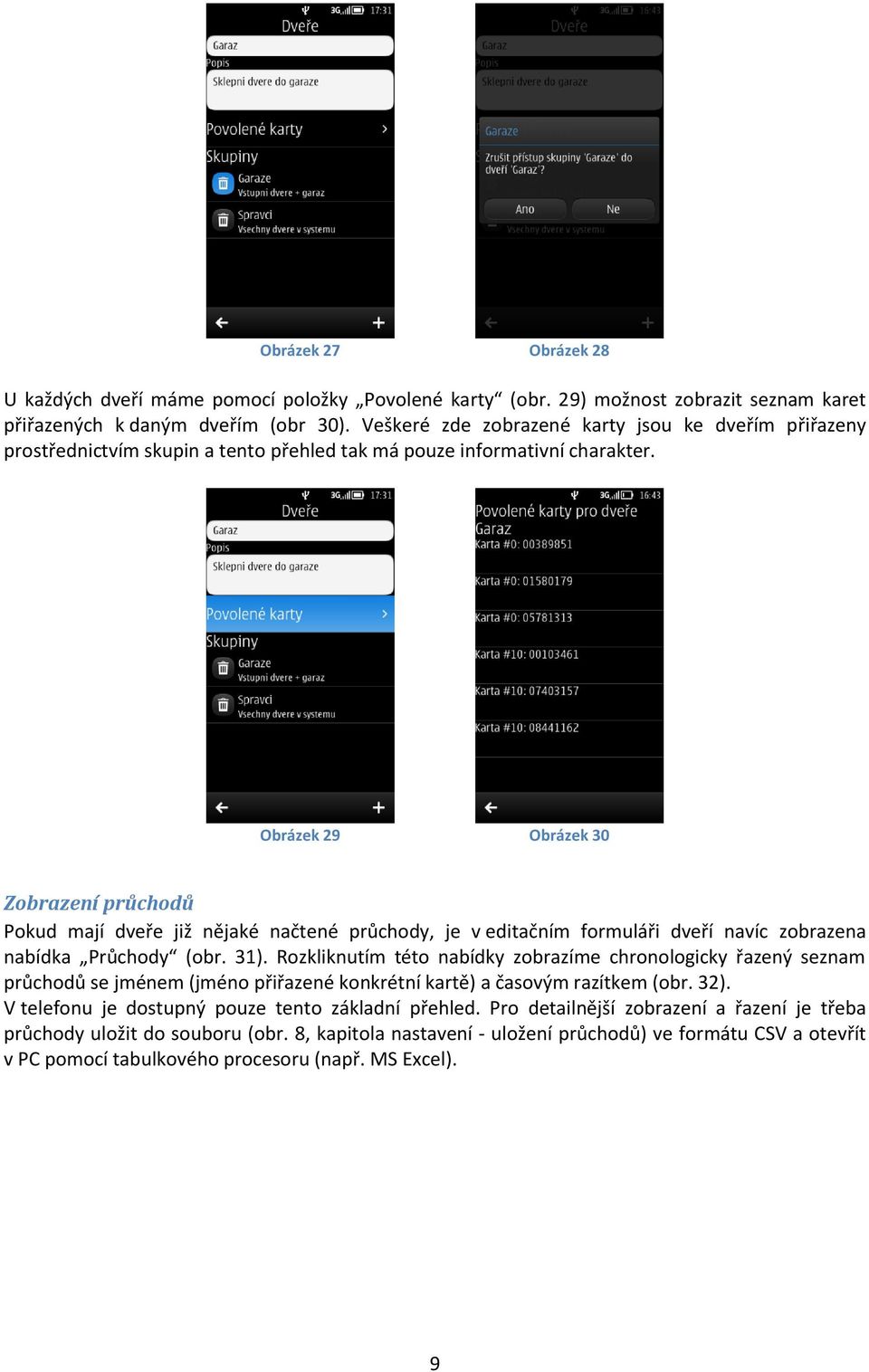

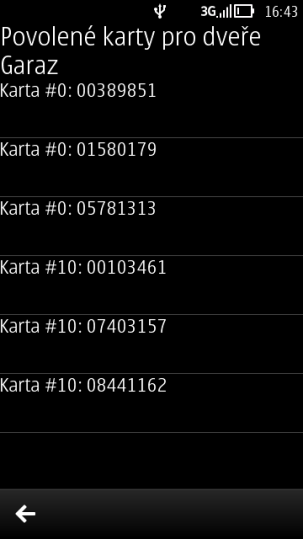

9 Obrázek 27 Obrázek 28 U každých dveří máme pomocí položky Povolené karty (obr. 29) možnost zobrazit seznam karet přiřazených k daným dveřím (obr 30). Veškeré zde zobrazené karty jsou ke dveřím přiřazeny prostřednictvím skupin a tento přehled tak má pouze informativní charakter. Obrázek 29 Obrázek 30 Zobrazení průchodů Pokud mají dveře již nějaké načtené průchody, je v editačním formuláři dveří navíc zobrazena nabídka Průchody (obr. 31). Rozkliknutím této nabídky zobrazíme chronologicky řazený seznam průchodů se jménem (jméno přiřazené konkrétní kartě) a časovým razítkem (obr. 32). V telefonu je dostupný pouze tento základní přehled. Pro detailnější zobrazení a řazení je třeba průchody uložit do souboru (obr. 8, kapitola nastavení - uložení průchodů) ve formátu CSV a otevřít v PC pomocí tabulkového procesoru (např. MS Excel). 9

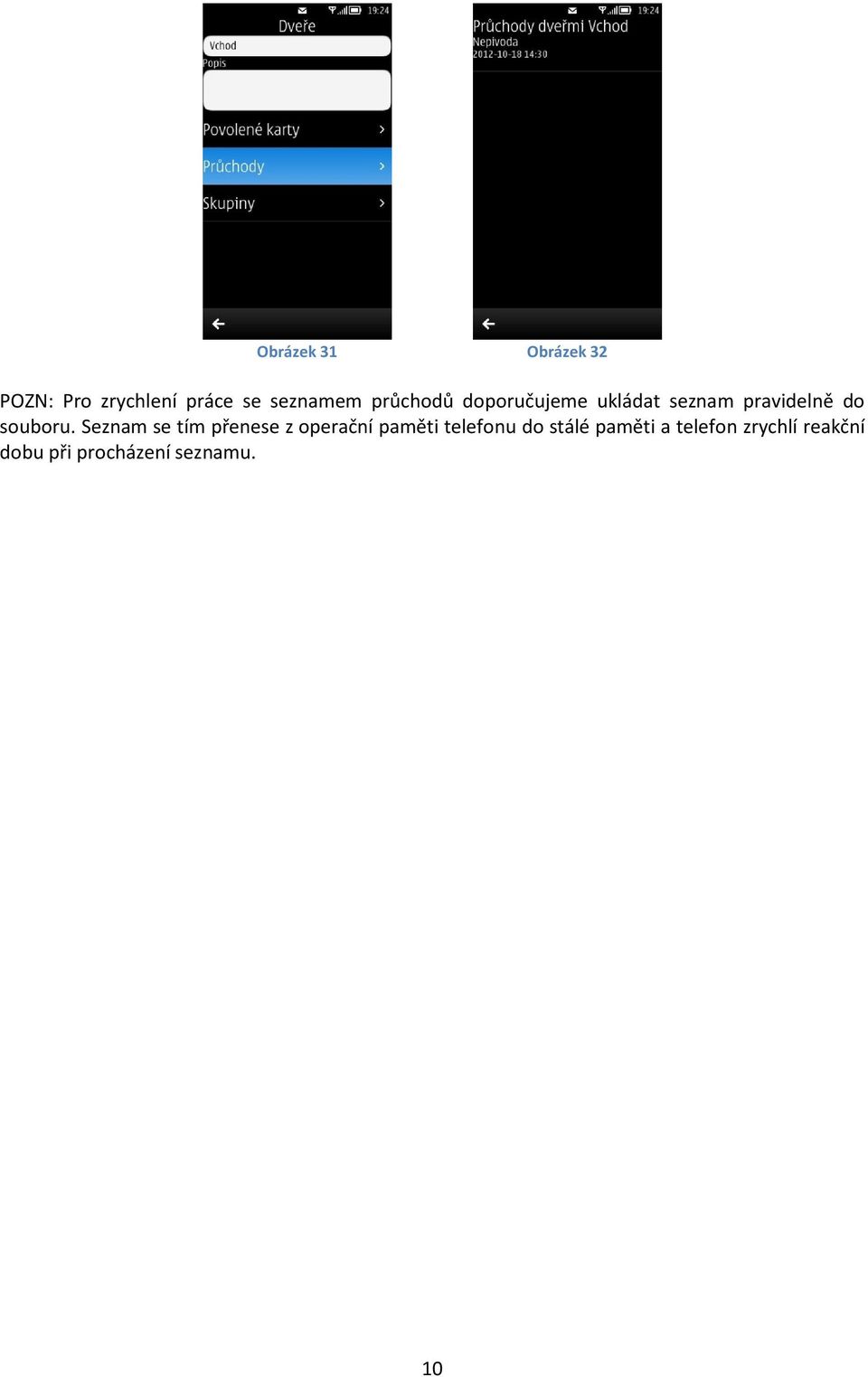

10 Obrázek 31 Obrázek 32 POZN: Pro zrychlení práce se seznamem průchodů doporučujeme ukládat seznam pravidelně do souboru. Seznam se tím přenese z operační paměti telefonu do stálé paměti a telefon zrychlí reakční dobu při procházení seznamu. 10

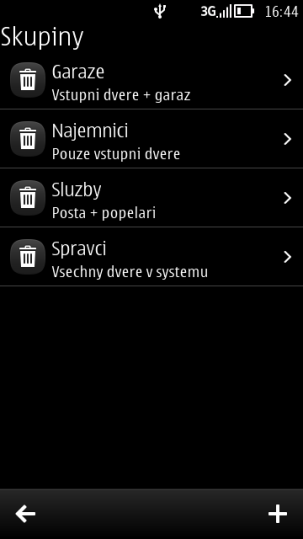

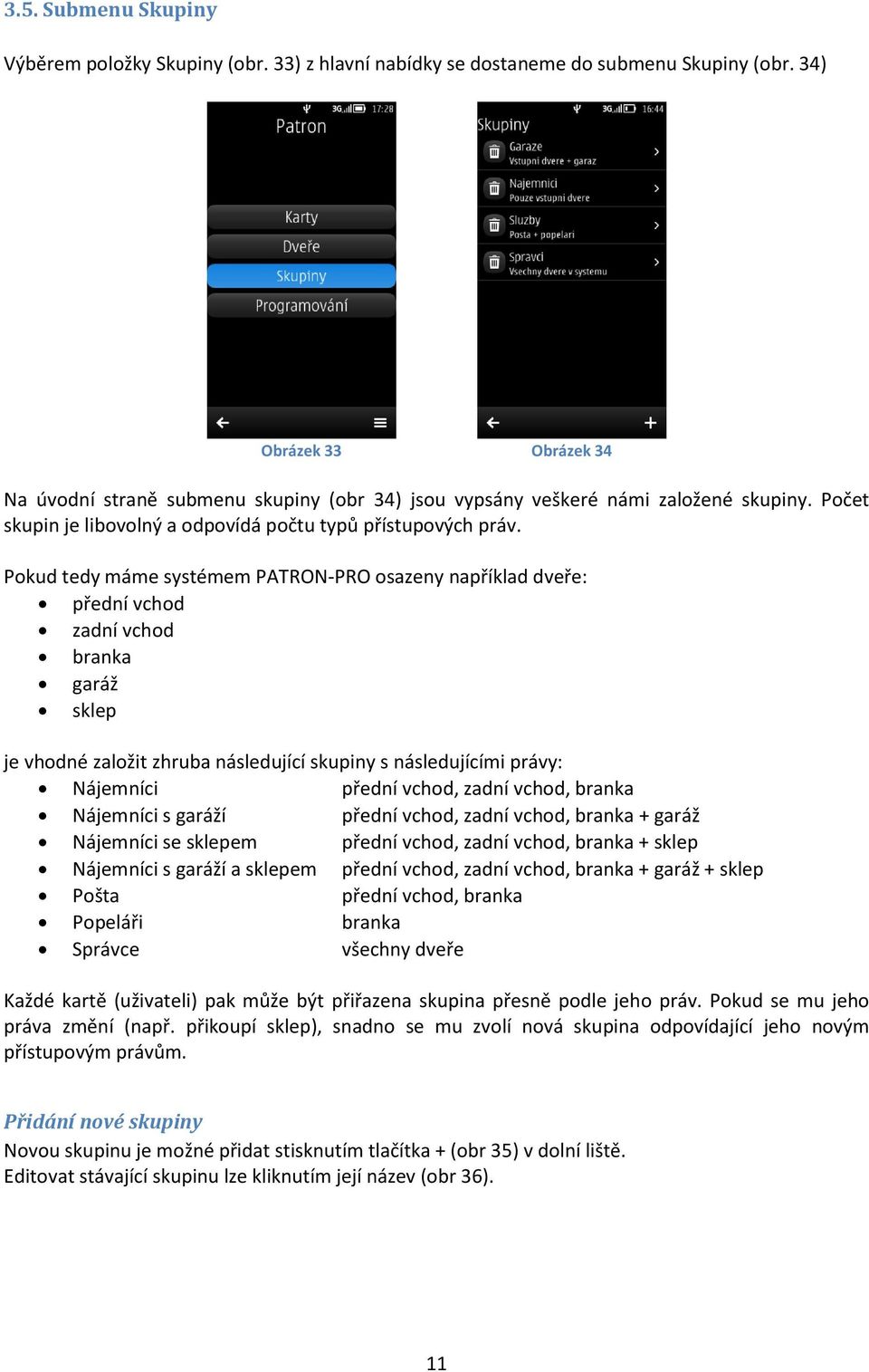

11 3.5. Submenu Skupiny Výběrem položky Skupiny (obr. 33) z hlavní nabídky se dostaneme do submenu Skupiny (obr. 34) Obrázek 33 Obrázek 34 Na úvodní straně submenu skupiny (obr 34) jsou vypsány veškeré námi založené skupiny. Počet skupin je libovolný a odpovídá počtu typů přístupových práv. Pokud tedy máme systémem PATRON-PRO osazeny například dveře: přední vchod zadní vchod branka garáž sklep je vhodné založit zhruba následující skupiny s následujícími právy: Nájemníci přední vchod, zadní vchod, branka Nájemníci s garáží přední vchod, zadní vchod, branka + garáž Nájemníci se sklepem přední vchod, zadní vchod, branka + sklep Nájemníci s garáží a sklepem přední vchod, zadní vchod, branka + garáž + sklep Pošta přední vchod, branka Popeláři branka Správce všechny dveře Každé kartě (uživateli) pak může být přiřazena skupina přesně podle jeho práv. Pokud se mu jeho práva změní (např. přikoupí sklep), snadno se mu zvolí nová skupina odpovídající jeho novým přístupovým právům. Přidání nové skupiny Novou skupinu je možné přidat stisknutím tlačítka + (obr 35) v dolní liště. Editovat stávající skupinu lze kliknutím její název (obr 36). 11

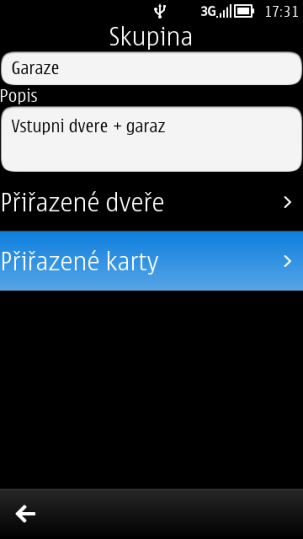

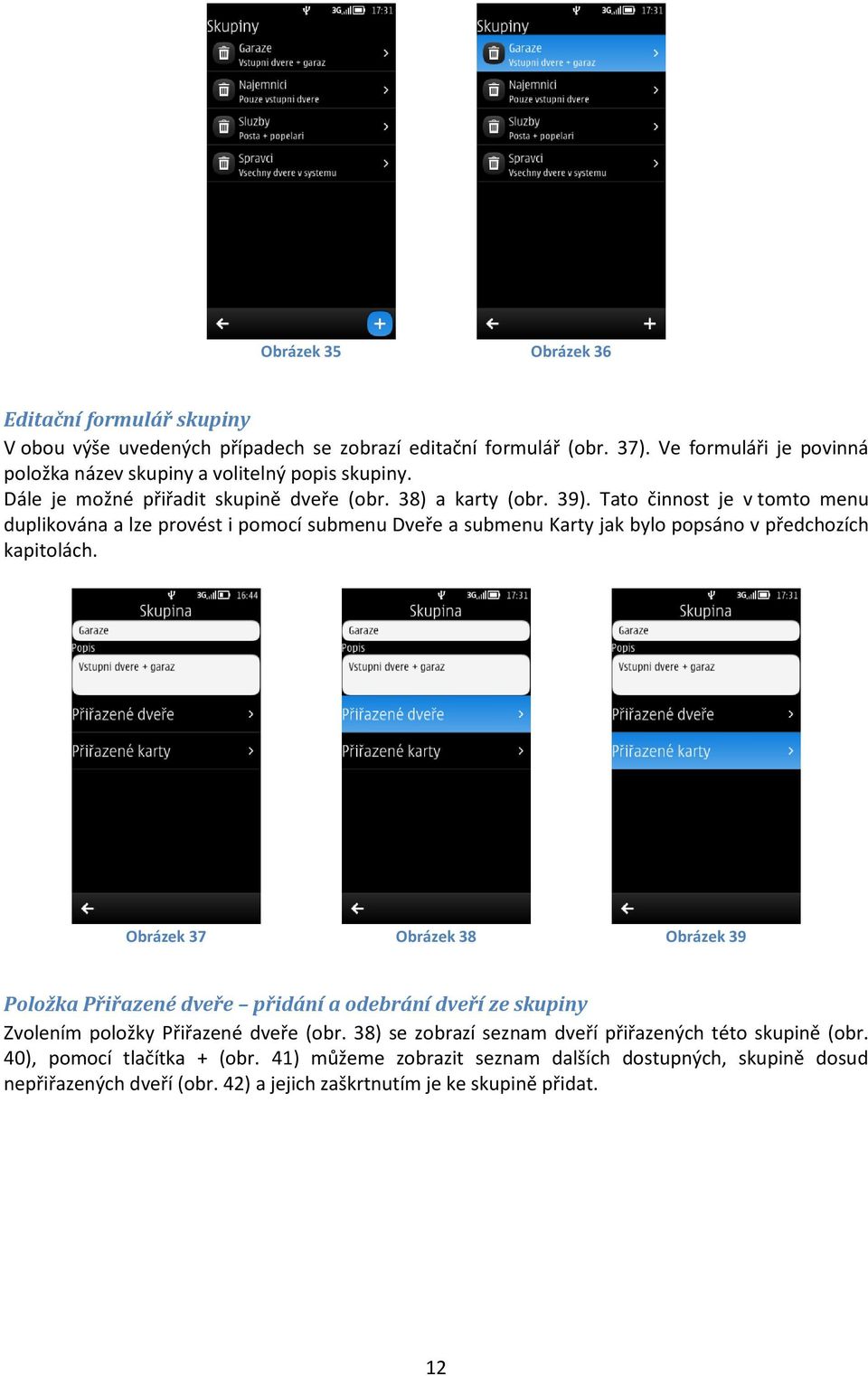

12 Obrázek 35 Obrázek 36 Editační formulář skupiny V obou výše uvedených případech se zobrazí editační formulář (obr. 37). Ve formuláři je povinná položka název skupiny a volitelný popis skupiny. Dále je možné přiřadit skupině dveře (obr. 38) a karty (obr. 39). Tato činnost je v tomto menu duplikována a lze provést i pomocí submenu Dveře a submenu Karty jak bylo popsáno v předchozích kapitolách. Obrázek 37 Obrázek 38 Obrázek 39 Položka Přiřazené dveře přidání a odebrání dveří ze skupiny Zvolením položky Přiřazené dveře (obr. 38) se zobrazí seznam dveří přiřazených této skupině (obr. 40), pomocí tlačítka + (obr. 41) můžeme zobrazit seznam dalších dostupných, skupině dosud nepřiřazených dveří (obr. 42) a jejich zaškrtnutím je ke skupině přidat. 12

13 Obrázek 40 Obrázek 41 Obrázek 42 Odebrat již přiřazené dveře lze v seznamu přiřazených dveří (obr. 40) kliknutím na ikonku popelnice (obr. 43). Následně se zobrazí potvrzovací dialog, po jehož potvrzení je přiřazení odebráno (obr. 44). Obrázek 43 Obrázek 44 Položka Přiřazené karty přidání a odebrání karet ze skupiny Zvolením položky Přiřazené karty (obr. 39) se zobrazí seznam všech karet přiřazených do této skupiny (obr. 45), pomocí tlačítka + (obr. 46) můžeme zobrazit seznam dalších dostupných karet (obr. 47). V tomto seznamu jsou zobrazeny pouze volné karty, nepřiřazené do žádné skupiny, protože na rozdíl od dveří být karta přiřazena do maximálně jedné skupiny. Zaškrtnutím požadovaných karet jsou tyto karty přidány do skupiny. 13

14 Obrázek 45 Obrázek 46 Obrázek 47 Odebrat již přiřazené karty lze v seznamu Přiřazených karet (obr. 45) kliknutím na ikonku popelnice (obr. 48). Následně se zobrazí potvrzovací dialog, po jehož potvrzení je přiřazení odebráno (obr. 49). Obrázek 48 Obrázek 49 14

15 3.6. Submenu Programování Výběrem položky Programování (obr. 50) z hlavní nabídky se dostaneme do submenu Programování (obr. 51). Obrázek 50 Obrázek 51 V tomto submenu můžeme pomocí zaškrtávacích políček vybrat, zda chceme pouze aktualizovat uživatelská oprávnění (volba Ukládat karty) nebo také vyčíst historii průchodů (volba Načítat průchody). Po zaškrtnutí zvolených políček a přiložení na libovolnou čtečku telefon tuto čtečku identifikuje a naprogramuje/stáhne relevantní data. V průběhu nahrávání je zobrazena obrazovka informující o stavu nahrávání (obr. 52). Po dokončení nahrávání se zobrazí informační hláška o výsledku nahrávání. (obr. 53). Doba nahrávání je závislá na počtu přenášených karet a výkonu NFC vysílače v telefonu a obvykle trvá od 3 sekund do 60 sekund. POZN: Pro zrychlení programování doporučujeme pravidelně ukládat seznam průchodů do souboru. Seznam se tím přenese z operační paměti telefonu do stálé paměti a telefon se celkově zrychlí. Toto je zejména důležité u jednodušších a méně výkonných telefonů. Obrázek 52 Obrázek 53 15
