PM-473T, PM-473TMD. pro 4-vodičový systém Uživatelský návod.

Transkript

1 PM-7T, PM-7TMD pro -vodičový systém Uživatelský návod

2 -. Části a funkce Mikrofon TFT LCD obrazovka Indikace Indikace Tlačítko UNLOCK Tlačítko TALK/MON Tlačítko MENU Montážní otvory Repro Konektor sběrnice Montážní háčky SD slot Základní funkce LCD Indicator Indicator Unlock Talk/Mon Menu Mikrofon Montážní háčky Konektor sběrnice Repro Zobrazuje návštěvníka, obraz z dveřní stanice Signalizuje stav monitoru Signalizuje stav prohlížených záznamů Tlačítko pro otevírání zámku dveří Slouží pro komunikaci s návštěvníkem Lze jím aktivovat náhled kamerou dveřní stanice Stiskněte x pro vstup do MENU Mikrofon pro snímání hlasu Slouží pro uchycení na montážní rámeček Připojení ke sběrnici Reproduktor pro komunikaci

3 -. Montáž monitoru 5~60 cm Příslušenství: ) Montážní rámeček a přívodní systémový kabel ) Šroubky x5 pro upevnění na zeď Instalace: Výška monitoru nad zemí by měla být v rozmezí 5-60cm Připevněte montážní rámeček na zeď Zapojte systémový kabel ke sběrnici Zahákněte monitor na rámeček pomocí háčků a zaklesněte jej. Hlavní MENU Hlavní menu slouží jako výchozí bod pro nastavení a ovládání monitoru a celého systému. Pro přístup stiskněte x tlačítko "Menu" na hlavním panelu. Aktuální datum Aktuální čas 0:9PM Manual Monitor Monitor Intercom Inner Call Memory Album User Setup Close Playback : Ikona žárovky signalizuje rozsvícené schodišťové osvětlení ovládané modulem PA -RLC. : Ikona obálky signalizuje dosud neprohlédnuté obrázky návštěv.

4 -. Zapojení systému Popis systémového konektoru audio terminace napájení JS-AP JP/VD DC-IN V JS-OS JS-OS DC- DC+ JS-VD vstup vstup výstup ) DC-IN: napájení ) JP/VD: přizpůsobení impedance a terminace na vedení ) JS-AP: zapojení audio nebo k PA-RLC modulu ) JS-OS: připojení první dveřní stanice 5) JS-OS: připojení druhé dveřní stanice 6) JS/VD: připojení druhého monitoru Základní zapojení : napájení. +V je přítomno v případě aktivního hovoru : zemnící vodič (GND) : vodič pro přenos videa : vodič pro přenos audia a ovládání (Audio signál) Dveřní stanice červený bilý žlutý černý červený bilý žlutý černý Input Input Output JS-OS JS-OS JS-VD V DC- DC+ Terminováno audio napájení AC ~

5 V V V DC- D C + DC- D C + DC- D C + V DC- D C + - Zapojení více monitorů Uživ.kód= Uživ.kód= Uživ.kód= AC ~ Back View AC ~ AC ~ Back View Back View Dveřní stanice Terminace JS-OS JS-OS Neterminováno JS-VD JS-OS JS-OS Terminace JS-VD JS-OS JS-OS JS-VD Připojení audio přídavného sluchátka # Monitor Uživ.kód=) # Monitor Uživ.kód= Kamera # Monitor Uživ.kód= JS-LK Back View + JS-AP White White Black Black Red Red GX-P JS-OS JS-OS JS-VD PS PS PS JP/VD ano JP/VD ne JP/VD ano Poznámka:První a poslední monitor nutné terminovat spojkou JP/VD.

6 V DC- D C + DC- D C + DC- D C Rozšíření na dvě dveřní stanice Uživ.kód= Uži. kód= Uživ.kód=N(N<5) AC ~ AC ~ Back View Terminace JS-OS JS-OS JS-VD Neterminováno JS-OS JS-OS JS-VD Terminace JS-OS JS-OS JS-VD # dveřní stanice AC ~ Back View Back View V V # Monitor # Monitor N# Monitor # stanice Red White Yellow Black Red White Yellow Black # dveřní stanice PS PS PS JP/VD ne JP/VD ano JP/VD ano # stanice.!.při zapojení dvou dveřních stanic na prvním monitoru nastavte příslušnou volbu vstupů v MENU! (Menu-User Setup-Installer Setup- Way Input)

7 -6- Rozšíření systému modulem PA- MDS Uživ.kód = Uživ.kód= Uživ.kód=N(N<5) Kamery nebo dveřní stanice PA -MDS # SET DS Terminace Terminace DS Black Yellow White Red Red White Yellow Black V V V DC- DC+ DC- DC+ DC- DC+ # JS-OS JS-OS JS-VD JS-OS JS-OS JS-VD JS-OS JS-OS JS-VD DS JW_VP DS # JW_VP # Poznámka: První a poslední monitor je nutné terminovat!

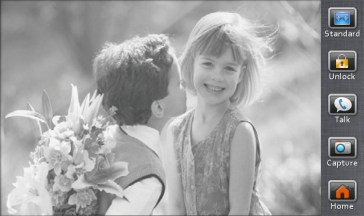

8 -7 5. Základní ovládání Příchozí návštěva. Stiskněte tlačítko tlač ítko zvonku CALL na dveřní stanici. Monitor začne zvonit a zobrazí se video obraz z kamery dveřní stanice, pokud obsluha nevyzvedne zvonění na monitoru, po 0 sekundách dojde k ukončení zvonění.. Na monitoru stiskněte tlačítko TALK/MON nebo klikněte na ikonu Talk na obrazovce pro spojení s dveřní stanicí, délka komunikace je omezena na 90 sekund. Pro ukončení komunikace opět stiskněte tlačítko TALK/MON nebo ikonu Talk. Při instalaci více monitorů, při spojení s jedním monitorem se automaticky ukončí zvonění na dalších monitorech. status. číslo aktuálně sledované dveřní stanice. interval pro čekání při volání. ikona reprezentuje stav tichého módu. ikona žárovky signalizuje rozsvícení schodišťového osvětlení, ovládané modulem PA- RLC DS 00:0 Otevření zámku dveří Během spojení s dveřní stanicí stiskněte tlačítko pro odemčení zámku dveří UNLOCK nebo klikněte na ikonu Unlock přímo na displeji. Monitorování vstupu dveří V pohotovostním stavu monitoru stiskněte tlačítko TALK/MON, nebo se dotkněte obrazovky a zvolte položku Monitor, zobrazí se obraz dveřní stanice. Při instalaci více dveřních stanic, ikonou připojenou CCTV kameru. Select vyberte příslušnou stanici nebo

9 -8 DS- 00: Door Door Door Door Poznámka: Pokud je instalován modul PA-QSW pro připojení kamer, zobrazí se na monitoru ikonka Guad. Dotekem této ikonky je zobrazen náhled všech kamer současně. Dotekem na záběr jednotlivé kamery se obraz z příslušné kamery otevře přes celou obrazovku. 6. Funkce interkomu Komunikaci mezi monitory lze iniciovat z jakéhokoliv monitoru. Klikněte na položku Intercom, nebo Inner Call v hlavním MENU. Po výběru monitoru, na který chcete volat potvrďte volbu ikonou Dial. Funkce Inner Call volá na všechny monitory. První vyzvednutý ukončí zvonění na ostatních monitorech a umožní komunikaci s volajícím. Selective Intercom User Intercom Selective User User Redial User User User User User 5 User Dail Number Dail Number Return Return User 5 Redial

10 V JW/OS -9 AC ~ DC- DC+ 7. Sdílení paměti Zapojení při sdílení paměti Uživ.kód= Uživ.kód= PM-7TM AC ~ PM -7TM AC ~ Back View Dveřní stanice JP/VD ano Uživ.kód= JW/VP PM -7TM AC ~ Terminace JS-OS JS-OS JS-VD JW/VP SET- JW/VP JP/VD ano Uživ.kód= PM-7TM PA-BDU 50R 75R HI PA -BDU SET- JP/VD ano

11 -0 Funkce sdílení paměti zaručuje dalším monitorům v systému možnost prohlížet nahrané obrázky návštěv v paměti a na SD kartě prvního monitoru. Zvolte v MENU volbu Memory Playback: obrázky pro každou návštěvu nejnovější bude v pořadí první při plné paměti nejnovější přepíše nejstarší Last Next Poznámka: uživatelský kód monitoru se sdílenou pamětí musí být nastaven na hodnotu Delete Home Nahrávání snímků Systém umožňuje volbu nahrávání //8 snímků. Pokud bude vybráno, nebo 8 snímků, budou jednotlivé snímky ukládány v rozmezí,5 sekundy. 8. Přehrávání záznamů (modely s pamětí nebo SD kartou ) Zvolte položku Album v hlavním MENU, dotykem můžete přepínat mezi jednotlivými obrázky nebo je lze zobrazovat sekvenčně. Pro ukončení prohlížení držte dotyk na obrazovce po dobu více jak sekundy nebo stiskněte MENU tlačítko. Nastavení času přehrávání Monitory umožňují nastavení doby přehrávání jednotlivých snímků z Alba v rozsahu od minut. Poznámka: více na straně 9 v Základním nastavení (Album přehrávání)

12 - Nastavení data a času Lze zvolit mezi dvěma formáty zobrazení. Nastavte aktuální datum a čas :0 Definice denní doby Slouží pro definici denní doby například pro odlišení typu zvonění. [07:00] -- [8:00] Reset do továrních hodnot Zvolte User Setup->> Restore to default, potvrďte volbou Restore to default. Slaver Intercom Ring Volume Night Ring Master Call tone Call tone Call tone Volume Monitor Time Calendar Day Time Installer Setup Restore to default Restore To Default? Nastavení zobrazení Během spojení nebo monitoringu klikněte na ikonu Adjust, zobrazí se volby nastavení zobrazení. Lze měnit jas, kontrast, sytost a hlasitost nebo lze vybrat mezi čtyřmi schématy zobrazení. 5 Bright Color Scene Talk Vol Return

13 - 9. Základní nastavení Volba tónu zvonění Zvolte položku uživatelského nastavení User Setup. Vyberte položky nastavení tónu zvonění Master Call Tone, Sver Call Tone, nebo Intercom Call Tone. Lze si zvolit z dvanácti typů zvonění, výběrem a potvrzením ikonou ikona slouží k návratu zpět bez uložení změn. Master Call Tone: zvonění z hlavní (první) dveřní stanice. Slaver Call Tone: : zvonění z ostatních dveřních stanic. Intercom Call Tone: : zvonění při interní komunikaci. uložíte nastavení, Nastavení hlasitosti zvonění Můžete zvolit úroveň hlasitosti zvonění pro denní a noční dobu. Vyberte uživatelské nastavení User Setup na hlavní stránce obrazovce MENU, vyberte položku pro nastavení hlasitosti Ring Volume nebo pro noční dobu Night Ring Volume. Pokud nechcete být rušeni během noci, nastavte hodnotu úrovně na 0. Nastavení délky monitorování Volbou User Setup ->>Monitor Time můžete definovat délku monitorování dveřních stanic nebo připojených CCTV kamer v rozmezí 00:0 ~ 59:59. [0:0]

14 - 0. Volitelné parametry monitoru ( Přistupový kód: ) Položka Časový formát Popis (0) pro -hodinový, () pro -hodinový Tovární hodnota 0 Formát data (0) pro den/měsíc/rok, () pro měsíc/den/rok 0 Jazyk Definuje zvolený jazyk monitoru ENG Uživatelský kód Adresa monitoru v systému -cestný vstup Pokud je terminál konektoru JS/OS používán k připojení další dveřní stanice, přepněte na hodnotu ()-zapnuto, jinak na hodnotu (0)-vypnuto. 0 Délka odemknutí Rozsah 0~9s. s Vypnutí při odemknutí Časovač volání Definuje interval vypnutí monitoru po odemknutí, rozsah 0~9s. Definuje interval zvonění a délku spojení při komunikaci s dveřní stanicí v rozsahu Celková doba je 0-násobkem nastavené hodnoty. 0 zvonění: 0s spojení: 90s

15 - Položka Dálkové ovládání Popis Přidání nebo odebrání dálkového ovládání, (0): odebrání, () přidání Tovární hodnota 0 Schodišťové osvětlení Nastavení ovládání osvětlení. (0): nezapínat během spojení nebo volání v systému, (): zapnout v nočním režimu při volání na monitor, () zapnout vždy při volání. Parametr by měl být nastavený na prvním monitoru s uživatelským kódem. 0 BDU jednotka Hodnoty 0~, pokud je v systému instalovaný modul PA-BDU, potom zvolte hodnotu. 0 Paměť obrázků Vyberte počet obrázků, který má být pořízený v jedné sekvenci při zvonění z dveřní stanice. Hodnoty //8. Parametr by měl být nastavený na prvním monitoru s uživatelským kódem. Doba prezentace obrázků Tovární reset... Interval přehrávání obrázků z paměti, rozsah ~999 minut. Resetuje monitor do továrních hodnot. Při potvrzení volby budou hodnoty vymazány do továrního nastavení vyjma uživatelského kódu, nastavení data a času. 0 min _ Hledání... Hledá komponenty v systému. _ Zpět Návrat k předchozímu nastavení. _

16 -5. Specifikace Napájení: Spotřeba: Obrazovka: Rozlišení: Vnitřní paměť: Kapacita obrázků: Zapojení: Čas monitorování: Čas hovoru: Rozměry: DC6-V v klidu.,při zátěži 8W 7" barevný TFT-LCD 800*(RGB)*80 pixels 0 MB 800pcs(inner memory), >0000pcs(G SD card) vodiče, polarity 0 seconds(default) 90 seconds(default) 5(V) 5(Š) (H)mm
