1 INVENTOR 2015 CVIČENÍ 14 PRIZMA1 v nových trendech vyučovaných oborů, který je spolufinancován z prostředků ESF prostřednictvím Operačního programu Vzdělávání pro konkurenceschopnost a státního rozpočtu ČR. 1

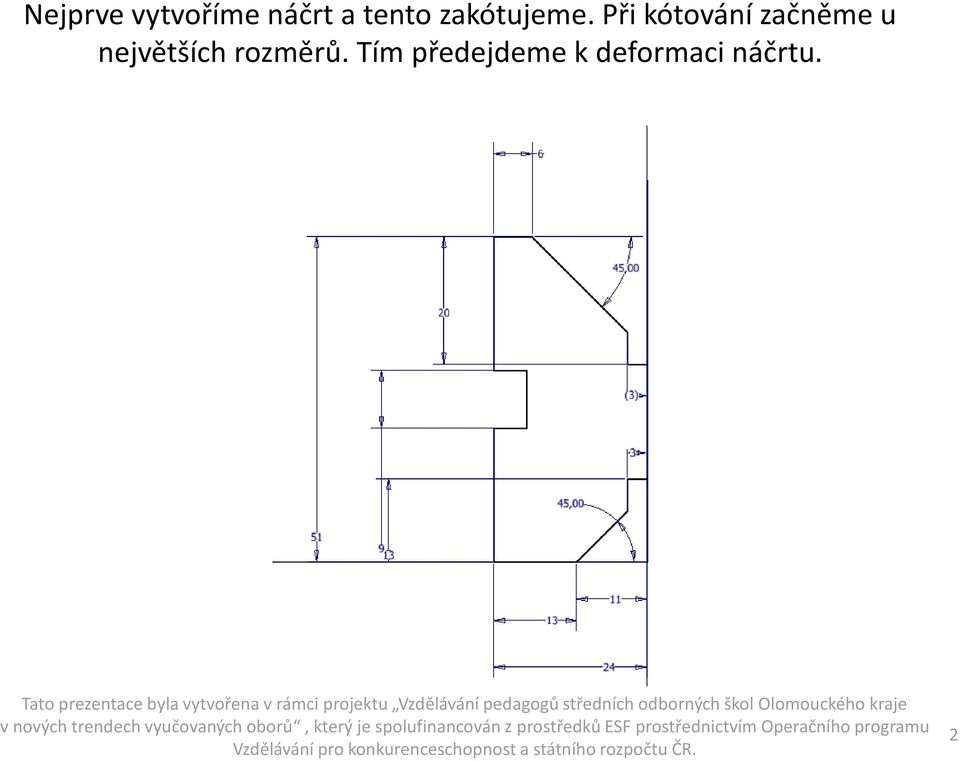

2 Nejprve vytvoříme náčrt a tento zakótujeme. Při kótování začněme u největších rozměrů. Tím předejdeme k deformaci náčrtu. 2
3 Vytvoříme druhou stranu tím, že budeme náčrt zrcadlit dle osy souměrnosti 3

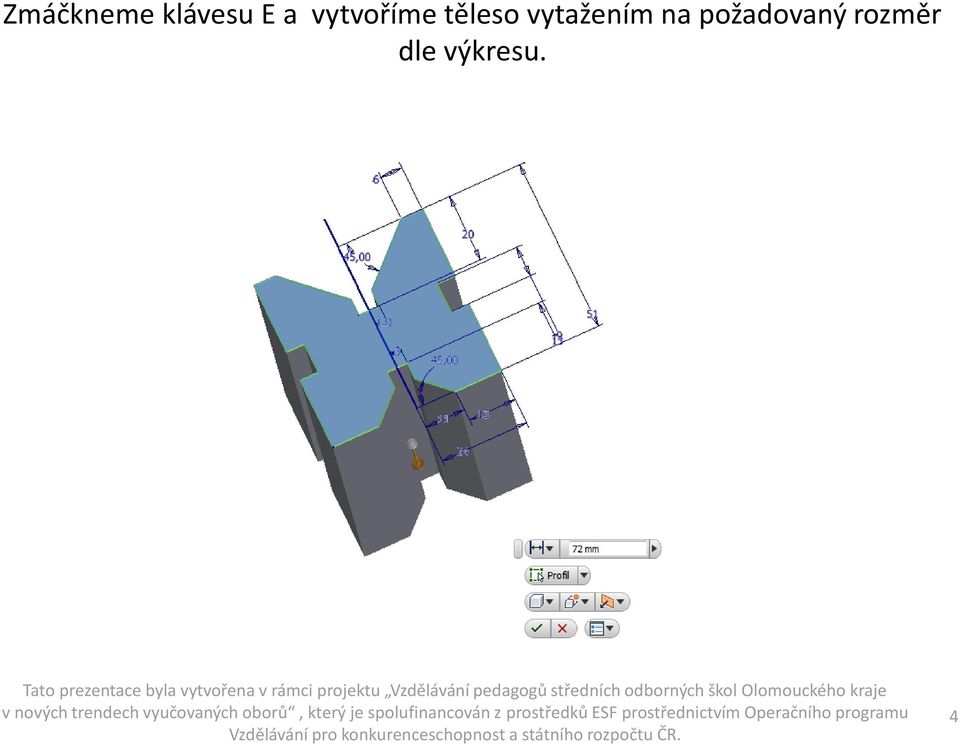

4 Zmáčkneme klávesu E a vytvoříme těleso vytažením na požadovaný rozměr dle výkresu. 4
5 Zde je pohled na konečný tvar prizmatické kostky. Dále budeme pokračovat ve vytváření objímky. 5
6 Nyní vytvoříme objímku. 6
7 Nejprve vytvoříme náčrt a tento zakótujeme. Při kótování začněme u největších rozměrů. Tím předejdeme k deformaci náčrtu. 7
8 Vytvoříme druhou stranu tím, že budeme náčrt zrcadlit dle osy souměrnosti 8
9 Vytažením vytvoříme objemové těleso 9
10 V náčrtu nakreslíme bod a vystředíme jej. 10
11 Vytvoříme otvor se závitem 11
12 Zkosíme hranu závitu 12

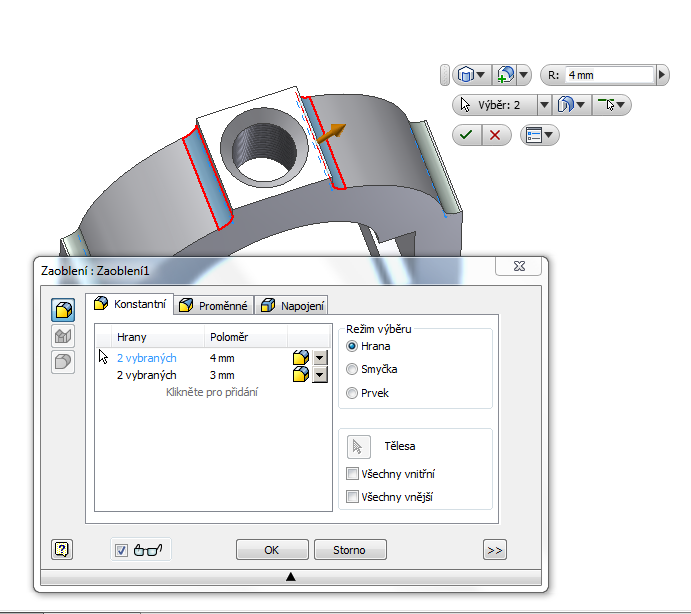

13 Zaoblíme výstupek dle výkresové dokumentace 13
14 Nyní vytvoříme šroub 14
15 V náčrtu nakreslíme kruhový otvor a zakótujeme jej. 15

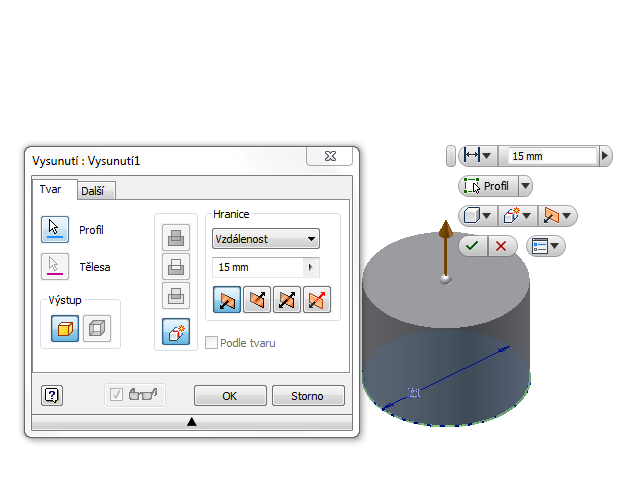

16 Vytáhneme jej na požadovanou délku 16
17 V náčrtu na horní ploše válce nakreslíme kruhový otvor a zakótujeme jej. 17
18 Vytáhneme jej na požadovanou délku 18
19 V náčrtu na horní ploše válce nakreslíme kruhový otvor a zakótujeme jej. 19
20 Vytáhneme jej na požadovanou délku 20
21 Zkosíme náběžnou hranu válce pro závit 21
22 Zkosíme hrany hlavy šroubu 22
23 Vytvoříme závit 23
24 Výsledný tvar šroubu 24
