Předmět: Konstrukční cvičení - modelování součástí ve 3D. Téma 4: Editace, vysunutí a rotace náčrtů
|
|
- Jakub Beneš
- před 9 lety
- Počet zobrazení:
Transkript

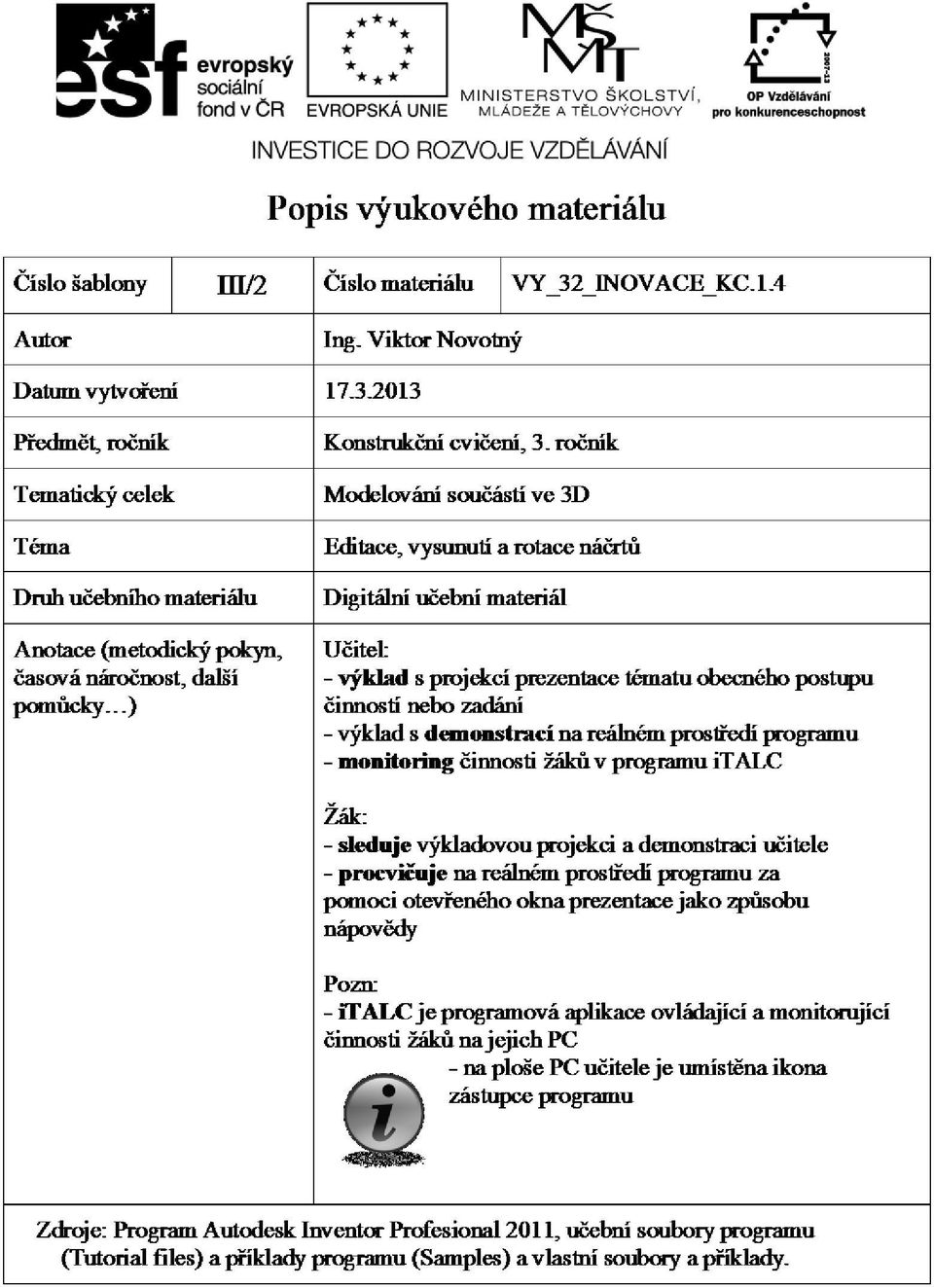

1
2 Předmět: Konstrukční cvičení - modelování součástí ve 3D Téma 4: Editace, vysunutí a rotace náčrtů

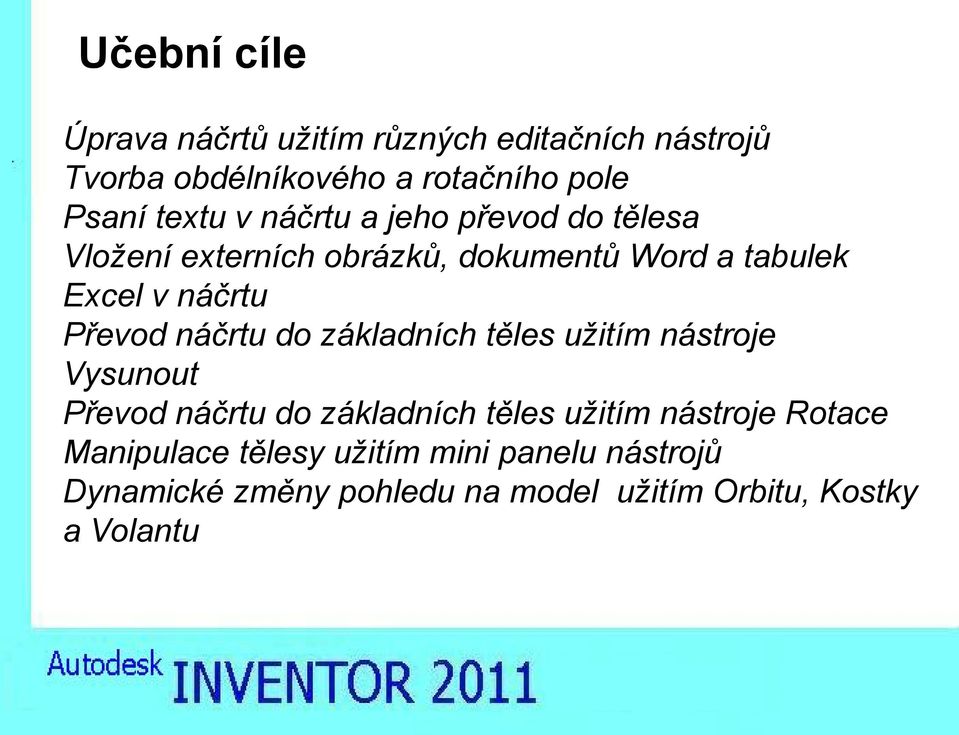

3 Učební cíle Úprava náčrtů užitím různých editačních nástrojů Tvorba obdélníkového a rotačního pole Psaní textu v náčrtu a jeho převod do tělesa Vložení externích obrázků, dokumentů Word a tabulek Excel v náčrtu Převod náčrtu do základních těles užitím nástroje Vysunout Převod náčrtu do základních těles užitím nástroje Rotace Manipulace tělesy užitím mini panelu nástrojů Dynamické změny pohledu na model užitím Orbitu, Kostky a Volantu
4 Editace načrtnutých entit Vytažení načrtnutých entit Pás karet: Náčrt > Upravit > Protáhni Panel nástrojů : 2D Náčrt > Protáhni Obrázek 1 Čára před a po protažení Obrázek 1 Oblouk před a po protažení
5 Ořezávání Náčrtových Entit Pás karet: Náčrt > Upravit > Oříznout Panel nástrojů : 2D Náčrt > Oříznout Obrázek 3 Výběr křivek pro ořezání Obrázek 4 Náčrt po ořezání křivek
6 Rozdělení načrtnutých entit Pás karet: Náčrt > Upravit > Rozdělit Panel nástrojů : 2D Náčrt > Rozdělit Odsazení načrtnutých entit Pás karet: Náčrt > Upravit > Odsadit Panel nástrojů : 2D Náčrt > Odsadit Obrázek 5 Vytvoření nového obrysu odsazením původního Obrázek 6 Odsazení jedinné čáry do nové pozice

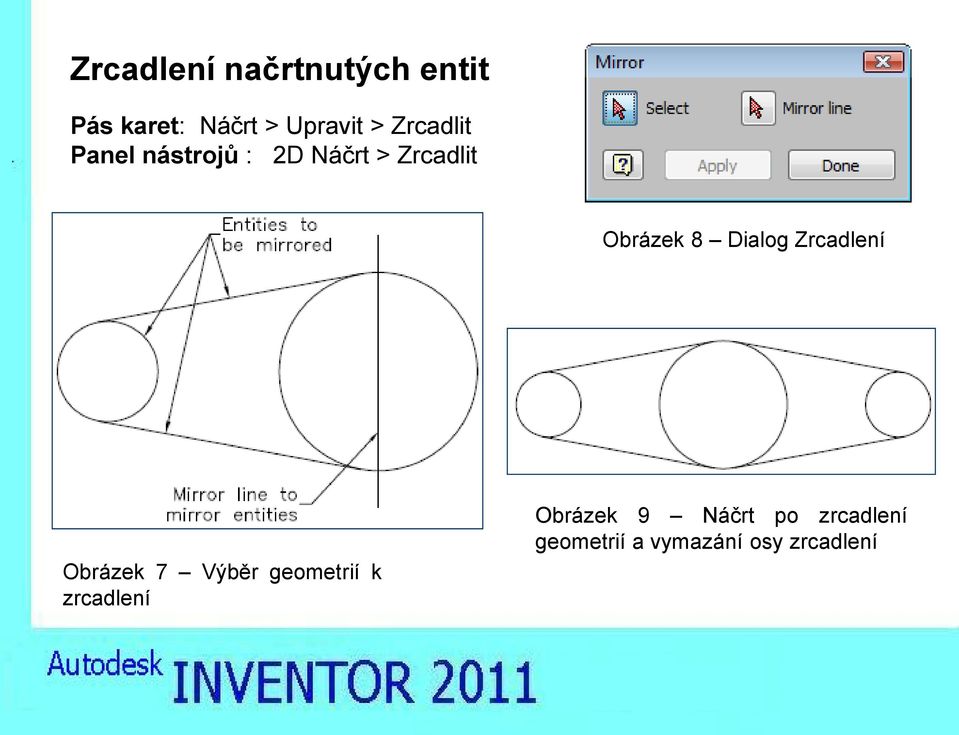

7 Zrcadlení načrtnutých entit Pás karet: Náčrt > Upravit > Zrcadlit Panel nástrojů : 2D Náčrt > Zrcadlit Obrázek 8 Dialog Zrcadlení Obrázek 7 Výběr geometrií k zrcadlení Obrázek 9 Náčrt po zrcadlení geometrií a vymazání osy zrcadlení
8 Posun načrtnutých entit Pás karet: Náčrt > Upravit > Posun Panel nástrojů : 2D Náčrt > Posun Obrázek 10 Dialog Posun Obrázek 11 Posunutí a kopie užitím středového bodu kružnice Obrázek 12 Objekty po posunutí a kopii
9 Rotace načrtnutých entit Pás karet: Náčrt > Upravit > Rotace Panel nástrojů : 2D Náčrt > Rotace Volby v dialogovém okně Rotace Výběr Středový bod Úhel Kopie Přizpůsobení pro for Výběr Jednoho Obrázek 13 Dialog Rotace
10 Rotace vybraných entit pod různými úhly Obrázek 14 Rotace entit pod různými úhly

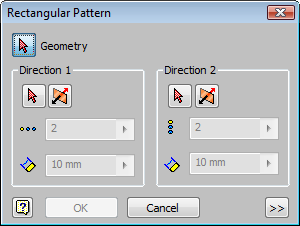

11 Vytváření polí Vytváření Obdélníkových Polí Pás karet: Náčrt > Upravit > Obdélníkové Pole Panel nástrojů : 2D Náčrt > Obdélníkové Pole Geometrie Směr 1 Plocha Směr 2 Plocha Více Obrázek 15 Dialogové okno Obdélníkové Pole
12 Obrázek 16 - Vytvoření Obdélníkového Pole
13 Vytváření Kruhových Polí Pás karet: Náčrt > Upravit > Kruhové Pole Panel nástrojů : 2D Náčrt > Kruhové Pole Geometrie Osa Úhel Počet Více Obrázek 17 Dialogové okno Kruhové Pole
14 Úhel Obrázek 18 - Kruhové Pole se 6 prvky a úhlem 270 stupňů Obrázek 19 - Kruhové Pole se 6 prvky a úhlem 180 stupňů
15 Psaní textu v náčrtu Pás karet: Náčrt > Kresli > Text Panel nástrojů : 2D Náčrt > Text Obrázek 20 - Nástroje v rozbalovacím menu Obrázek 21 - Dialogové okno Formát Textu
16 Vkládání obrázků a dokumentů v náčrtech Pás karet: Náčrt > Upravit > Vložit Obrázek Panel nástrojů : 2D Náčrt > Vložit Obrázek Obrázek 22 - Dialogové okno Otevřít
17 Převod náčrtů na tvary těles Vysunutí Náčrtu Pás karet: Náčrt > Kresli > Vysunout Panel nástrojů : 2D Náčrt > Vysunout Obrázek 23 - Dialogové okno Vysunout

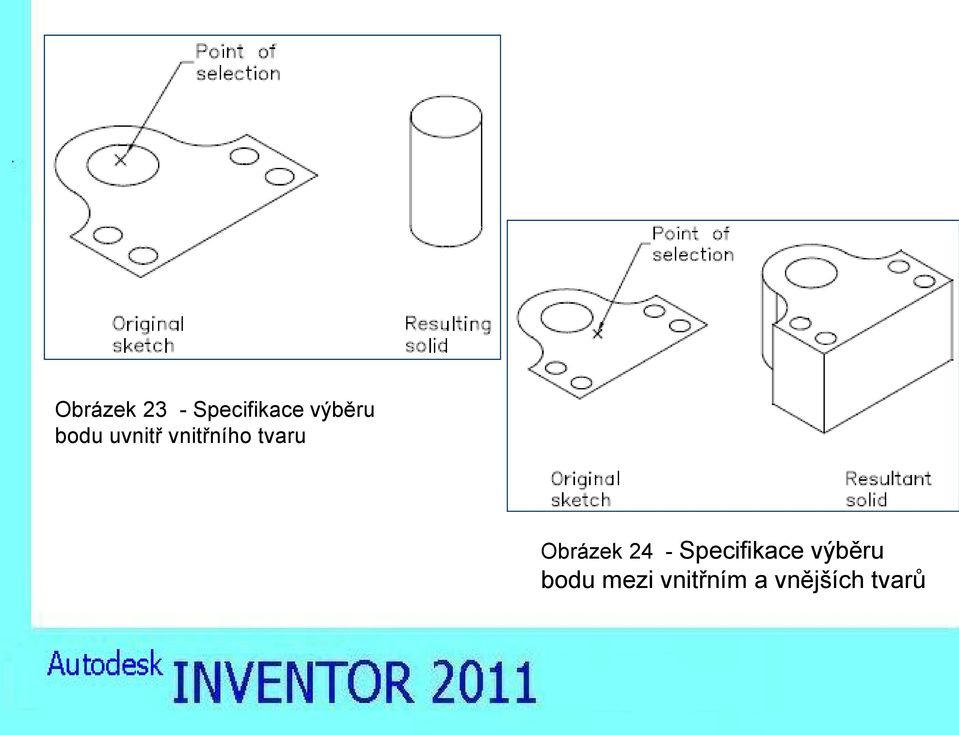

18 Obrázek 23 - Specifikace výběru bodu uvnitř vnitřního tvaru Obrázek 24 - Specifikace výběru bodu mezi vnitřním a vnějších tvarů
19 Úkos Obrázek 26 - Vysunutí modelu s pozitivním úhlem zúžení Obrázek 25 - Vysunutí modelu s negativním úhlem zúžení

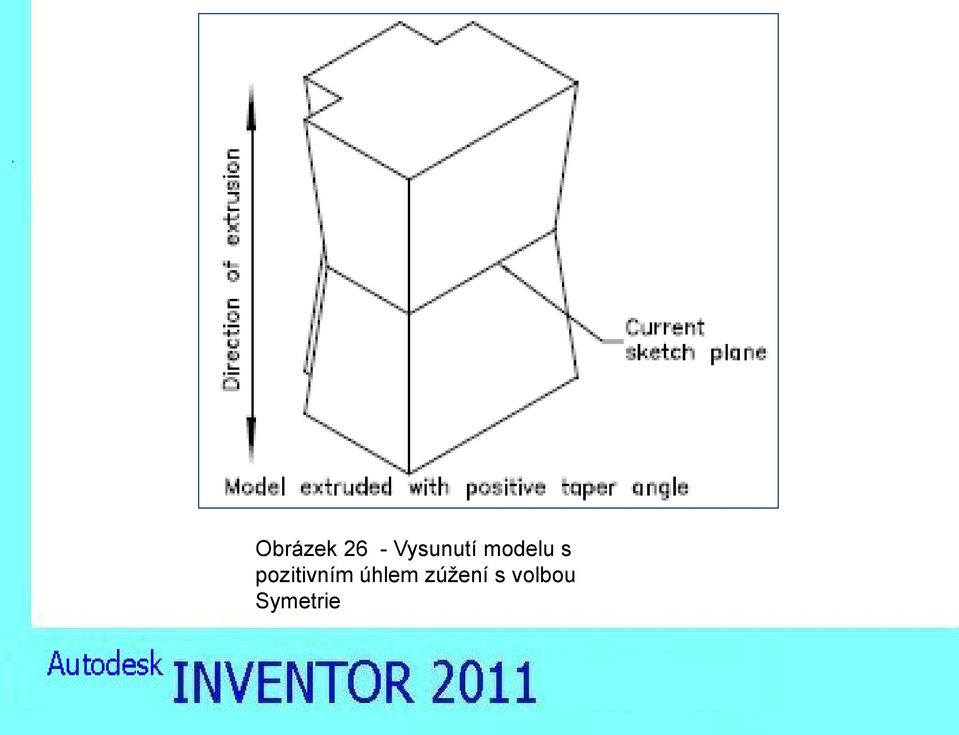

20 Obrázek 26 - Vysunutí modelu s pozitivním úhlem zúžení s volbou Symetrie

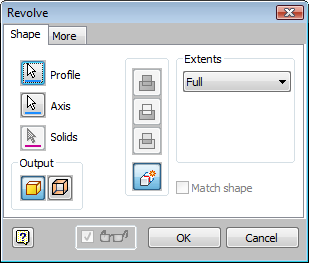

21 Vysunutí Náčrtu Pás karet: Náčrt > Kresli > Rotovat Panel nástrojů : 2D Náčrt > Rotovat Obrázek 27 - Dialogové okno Rotovat
22 Obrázek 28 Rotace náčrtu 360 stupňů Obrázek 29 Rotace náčrtu 270 stupňů
23 Cvičení 1 Obrázek 30 Náčrt zobrazen v izometrickém pohledu Obrázek 31 Výběr profilu k vysunutí

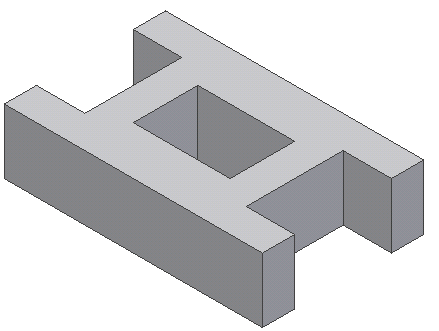

24 Obrázek 32 Výsledný model vytvořený vysunutím profilu
25 Cvičení 2 Obrázek 33 Náčrt zobrazen v izometrickém pohledu
26 Cvičení 3 Obrázek 34 Model Cvičení 3 Obrázek 35 Rozměry modelu
27 Cvičení 3 Obrázek 36 Vysunutý text
28 Obrázek 37 Text v režimu náčrt
29 Obrázek 38 Tvar vytvořen vysunutím textu
