1 TECHNICKÁ DOKUMENTACE Jan Petřík 2013 Projekt ESF CZ.1.07/2.2.00/ Modernizace didaktických metod a inovace výuky technických předmětů.
2 Obsah přednášek 1. Úvod do problematiky tvorby technické dokumentace 2. Technické zobrazování 3. Kótování 4. Přesnost rozměrů-toleranční soustava 5. Konstrukční materiály a polotovary 6. Moderní metody tvorby technické dokumentace DfX 7. Správa technické dokumentace 2
3 Kótování Tvar a velikost zobrazeného výrobku jsou jednoznačně předepsány kótováním, tj. číselnými hodnotami rozměrů bez ohledu na měřítko Pro úplné definování prvku je potřeba definovat geometrické tolerance, strukturu povrchu a požadavky na stav hran Uvádí se tolik kót, kolik je jich potřeba, přičemž každý prvek se kótuje jen jednou Kóta se umístí co nejblíže kótovanému prvku v tom obraze, kde je konstrukční prvek zobrazen nezkresleně a nejzřetelněji Kóty jednoho konstrukčního prvku se umístí přednostně do jednoho obrazu, kde je jeho viditelných rozměrů nejvíce 3
4 Kótování Délkové rozměry jsou udávány ve stejných jednotkách, nejčastěji v mm Zda je použita jiná jednotka, musí se připojit značka příslušné jednotky Jednotka se s číselnými údaji nezapisuje Rovinné úhly se udávají ve stupních, minutách a vteřinách (Např ,5 ), je možné i desetinné vyjádření takto 63,89 Pravé úhly obrysů ploch, hran, os apod., boční stěny pravidelných rovnoběžníků, poloměry oblouků kružnic, spojující tečně dvě rovnoběžné přímky se nekótují, pokud to není potřeba z funkčních nebo jiným důvodů 4
5 Kótování kótovací a vynášecí čáry, hraniční prvky Jednotlivé prvky kót se kreslí tenkými plnými čarami Kótovací čáry vymezují předepisovaný rozměr (úsečky nebo kruhové oblouky) Přednostně umisťujeme vně obrazů 5
6 Kótování kótovací a vynášecí čáry, hraniční prvky Kótovací čáry se nesmějí ztotožňovat s: Obrysovými čarami Odkazovými čarami Osami Vynášecími čarami Vynášecí čáry Kolmé k rozměru Přesahují cca o 2 až 3 mm Prodloužení obrysu Mohou se přerušit, je-li jejich pokračování jednoznačné Mohou být zakresleny šikmo, avšak vzájemně rovnoběžné 6
7 Kótování kótovací a vynášecí čáry, hraniční prvky Kótovací čára se kreslí při kótování: Lineárních rozměrů rovnoběžně s kótovaným prvkem Úhlových rozměrů nebo oblouků jako oblouk kružnice nad úhlem Poloměrů jako úsečka z geometrického středu poloměru (značka R) Průměrů jako úsečka umístěná nejlépe vně obrazu (značka Ø) 7

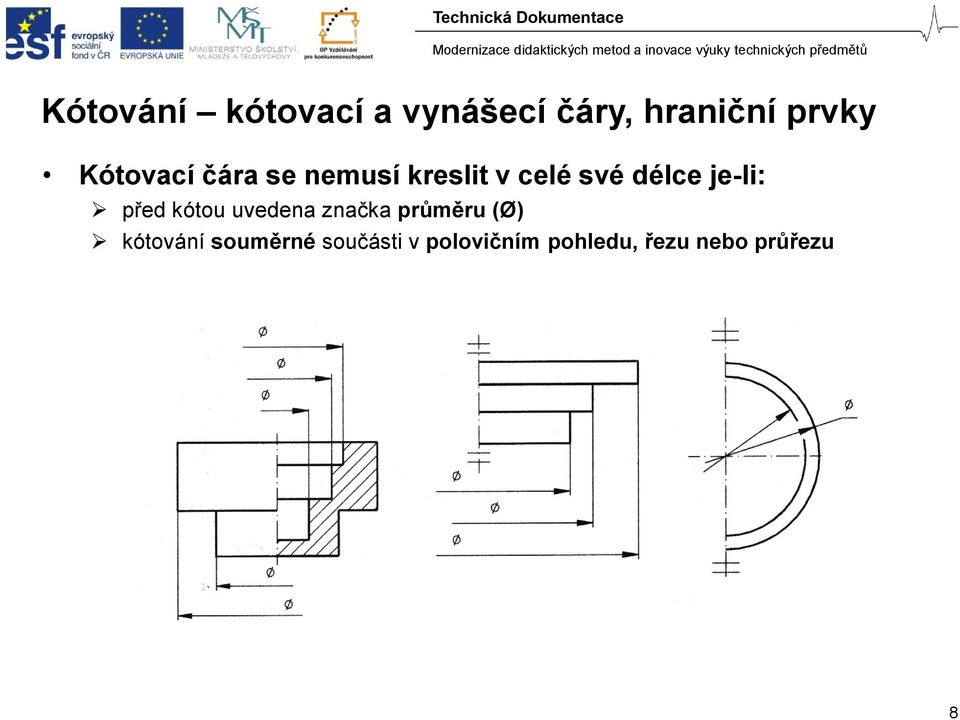

8 Kótování kótovací a vynášecí čáry, hraniční prvky Kótovací čára se nemusí kreslit v celé své délce je-li: před kótou uvedena značka průměru (Ø) kótování souměrné součásti v polovičním pohledu, řezu nebo průřezu 8
9 Kótování kótovací a vynášecí čáry, hraniční prvky Kótovací čára se ukončí některým hraničním prvkem 9
10 Kótování kótovací a vynášecí čáry, hraniční prvky Umístění kót Nad kótovací čáru rovnoběžně s ní v blízkosti jejího středu Na šikmých kótovacích čárách se umisťují podle: 10
11 Kótování kótovací a vynášecí čáry, hraniční prvky Přizpůsobení umístění kót v případě, že: není dostatek místa pro umístění kóty mezi vynášecí čáry, umístí se kóta vně na prodlouženou kótovací čáru není dostatek místa pro umístění kóty ani vně, umístí se kóta k odkazové čáře vycházející z příslušné kótovací čáry není dostatek místa pro umístění kóty rovnoběžně s kótovací čárou, umístí se kóta nad praporek prodloužené kótovací čáry rovnoběžný se spodním okrajem výkresu 11
12 Kótování uspořádání kót soustavy kót Předepisování délkových rozměrů téhož směru, velikostí úhlů mající společný vrchol se dělí podle uspořádání: Řetězcové Paralelní Průběžné Kombinované Souřadnicové Volíme podle významu každého kótovaného rozměru podle vlivu na: funkci technologii výroby kontrolní úkony 12
13 Kótování uspořádání kót soustavy kót Řetězcové uspořádání Kótované rozměry na sebe funkčně navazují Nepřesnosti jednotlivých rozměrů (úchylek) se sčítají Při dané přesnosti způsobí nejmenší možnou přesnost výrobku Rozměr, který není nutný, ale může být užitečný umístíme do závorek 13

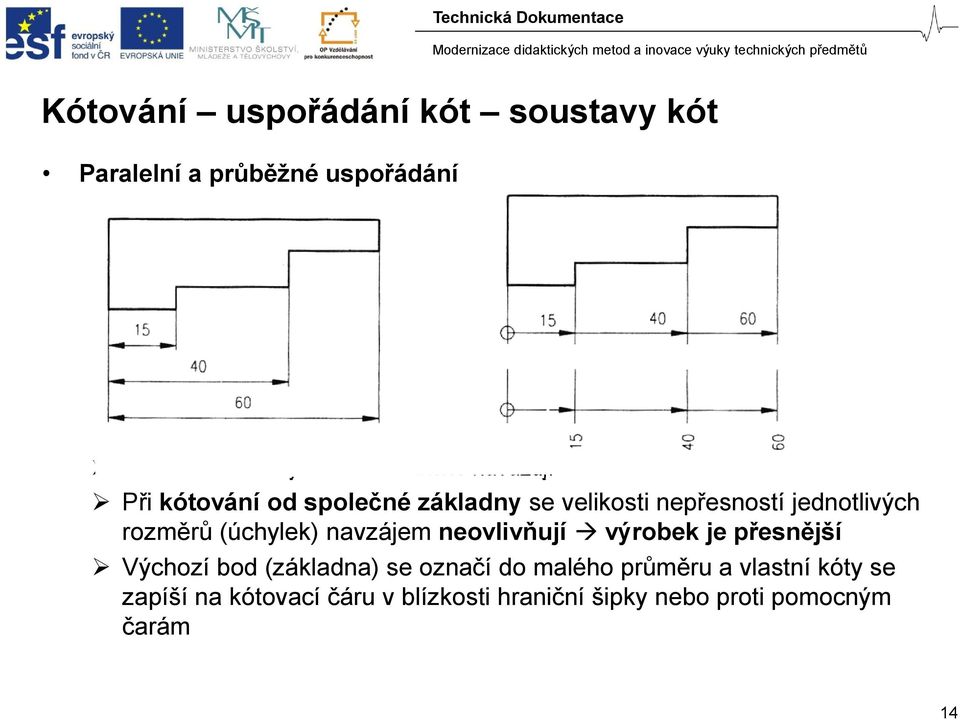

14 Kótování uspořádání kót soustavy kót Paralelní a průběžné uspořádání Kótované rozměry na sebe funkčně navazují Při kótování od společné základny se velikosti nepřesností jednotlivých rozměrů (úchylek) navzájem neovlivňují výrobek je přesnější Výchozí bod (základna) se označí do malého průměru a vlastní kóty se zapíší na kótovací čáru v blízkosti hraniční šipky nebo proti pomocným čarám 14
15 Kótování uspořádání kót soustavy kót Kombinované uspořádání Nejčastější uspořádání kombinuje řetězové s kótováním od základny 15
16 Kótování uspořádání kót soustavy kót Souřadnicové uspořádání Výroba nepravidelně rozložených prvků na souřadnicových strojích 16
17 Kótování uspořádání kót soustavy kót Shodné opakující se prvky Součin jednotlivých veličin počet roztečí x jejich velikost První rozměr se zobrazí když není zobrazen plný počet prvků 17
18 Kótování uspořádání kót soustavy kót Pravidelné kruhové rozteče a více skupin opakujících se prvků Vyznačení počtu prvků Označení písmeny a jejich rozměry jsou uvedeny v legendě 18
19 Kótování uspořádání kót soustavy kót Souměrně uspořádané prvky Kótují se jen jednou 19
20 Kótování kótování tvarových prvků Přímočaré rozměry Kreslí se rovnoběžně příslušnými rozměry Jejich délky se zakreslí mezi vynášecí čáry 20
21 Kótování kótování tvarových prvků Úhlové rozměry Délka oblouku Délka tětivy Velikost úhlu Speciální značky 21
22 Kótování kótování tvarových prvků Kótování poloměrů Před číselnou hodnotu se zapíše znak R Kóta s jedním hraničním prvkem 22
23 Kótování kótování tvarových prvků Kótování průměrů Před číselnou hodnotu se zapíše znak Ø Průměr je zobrazen jako úsečka 23
24 Kótování kótování tvarových prvků Kótování koule Podobně jako kružnice oblouková zakřivení průměrem nebo poloměrem Před značku Ø nebo R se zapíše písmeno S 24
25 Kótování kótování tvarových prvků Čtyřhrany, čtvercové díry a šestihrany Před číselnou hodnotu se zapíše znak čtyřhranu (šestihranu) Průměr je zobrazen jako úsečka 25
26 Kótování kótování tvarových prvků Kótování děr Jejich umístění se předepisuje polohou jejich os Hloubka díry se kótuje bez kuželového ukončení (úhel se běžně nekótuje obvykle 120 ) Nežádoucí provrtání hloubka včetně kuželového ukončení 26
27 Kótování kótování tvarových prvků Kótování děr Nezobrazené velmi malé díry 27
28 Kótování kótování tvarových prvků Sklon (Úkos) Výraz 1 : X předepisuje velikost sklonu Převod na kolmý směr pohybu po zkosené ploše vztahem: 1 : X = (H - h) : L 28
29 Kótování kótování tvarových prvků Kuželové plochy Značka kuželovitost je dána vztahem C = 1 : X = (D - d) : L 29
30 Kótování kótování tvarových prvků Jehlanové plochy Značka jehlanovost je dána vztahem 1 : X = (H - h) : L 30
31 Kótování kótování tvarových prvků Zkosené hrany Pokud má zkosení jiný úhel než 45 musí se kótovat dvěma kótami U rotačních součástí se kótovací čára vede rovnoběžně s osou rotace 31
32 Kótování závity Zobrazení vnějších závitů Viditelný vnější obrys závitu se kreslí tlustými plnými čárami Vnitřní průměr závitu se kreslí tenkými plnými čárami Průměty a řezy kolmé k ose závitu se nakreslí tenkou plnou čarou ¾ kružnice Viditelná hranice funkční délky závitu se zobrazí plnou tlustou čarou Vzdálenost mezi malým a velkým průměrem závitu nesmí být menší než 0,7mm nebo dvojnásobek tloušťky tlusté čáry 32
33 Kótování závity Zobrazení vnitřních závitů Viditelný vnitřní obrys závitu se kreslí tlustými plnými čárami Vnější průměr závitu se kreslí tenkými plnými čárami Průměty a řezy kolmé k ose závitu se nakreslí tenkou plnou čarou ¾ kružnice 33
34 Kótování závity Kótování závitů Kótovací čára od velkého průměru Délka závitu se kótuje bez délky výběhu 34
35 Kótování závity Závrtná délka závitů Závrtný závit výjimka funkční délka závitu včetně výběhu Velikost závrtné délky b je závislá na druhu materiálu 35
36 Kótování závity Zobrazení závitového spoje, šroubů a matic Vždy přednost vnější závit Šestihranná hlava a matice v rozměrových poměrech s parametry e,s, R1, R2, R3 36
37 Kótování středící důlky Technologický význam výroba pomocí normalizovaných nástrojů Norma ISO
38 Kótování středící důlky Normalizované tvary středících důlků 38
39 Kótování technologické zápichy Mělké drážky ulehčující dokončovací operace Broušení v blízkosti rozměrových přechodů Norma ČSN
40 Kótování kótovací a vynášecí čáry, hraniční prvky Rotační součást 40
41 Kótování kótovací a vynášecí čáry, hraniční prvky Nerotační součást 41
42 Technické zobrazování Seznam použitých norem ČSN ISO / 05 ( ) Kótování a tolerování - Všeobecna ustanovení ČSN EN ISO 1660/ 97 ( ) Kótovaní a tolerování profilů ČSN ISO / 05 ( ) Hrany neurčitych tvaru - Slovnik a označeni ČSN EN ISO 6411 / 99 ( ) Zjednodušené zobrazování středicích důlků ČSN / 92 ( ) Středící důlky se závitem a s vrcholovým úhlem 60 ČSN /74 ( ) Zápichy 42
43 Děkuji za pozornost Tento materiál vznikl v rámci projektu ESF CZ.1.07/2.2.00/ , který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR.
