Předmět: Konstrukční cvičení - modelování součástí ve 3D. Téma 5: Další možnosti náčrtů a modelování

Rozměr: px
Začít zobrazení ze stránky:

Download "Předmět: Konstrukční cvičení - modelování součástí ve 3D. Téma 5: Další možnosti náčrtů a modelování"

Transkript

1

2 Předmět: Konstrukční cvičení - modelování součástí ve 3D Téma 5: Další možnosti náčrtů a modelování

3 Učební cíle Vytvářet obrysy tvarů v rovinách jiných, než základní rovině XY. Vytváření pracovních tvarů jako pracovních rovin, pracovních os a pracovních bodů. Užití ostatních voleb při vysunutí a rotací pro tvorbu modelů.

4 Prostředky pro další nákresové roviny Modelování součástí sestává z počtu nákresů, tvarů a rovinných nákresů společně propojených. Obrázek 1 Model vytvořený kombinací různých tvarů

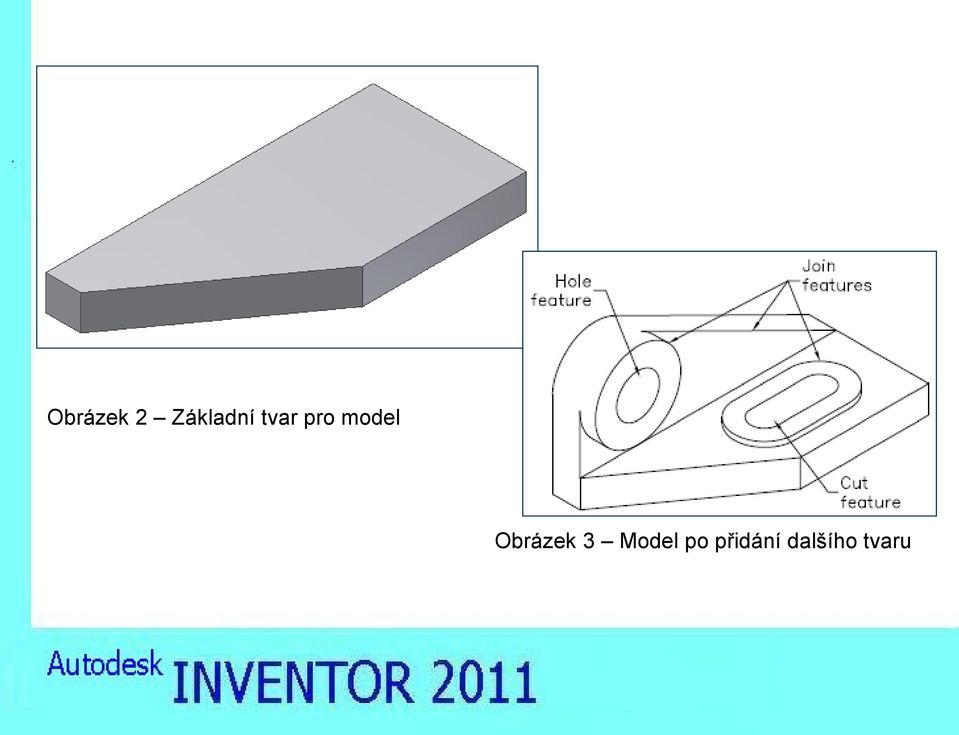

5 Obrázek 2 Základní tvar pro model Obrázek 3 Model po přidání dalšího tvaru

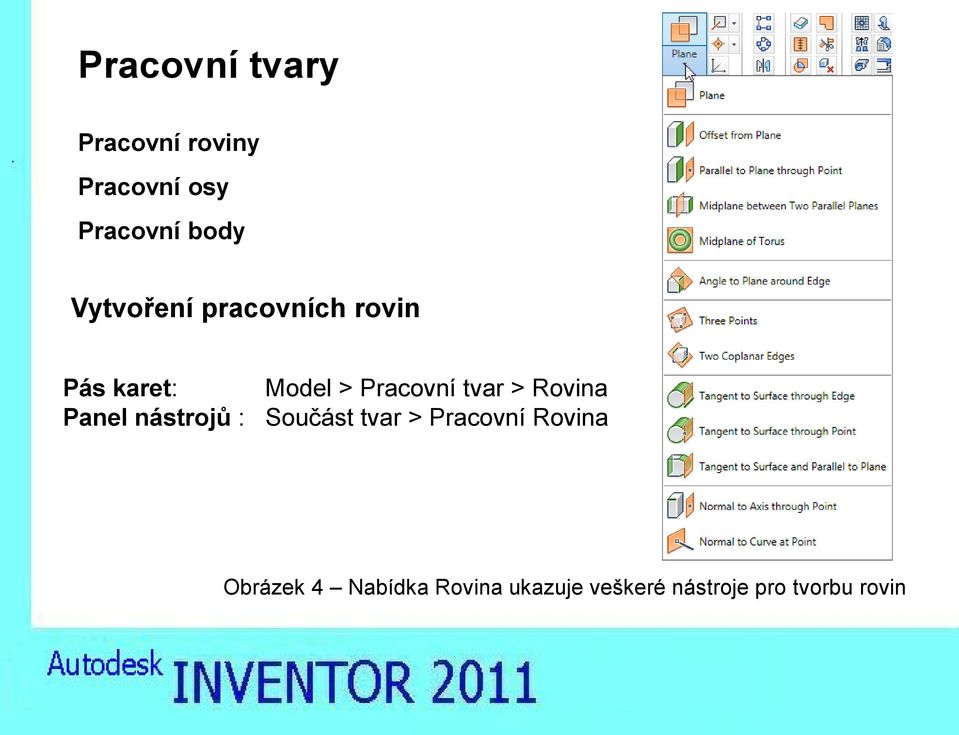

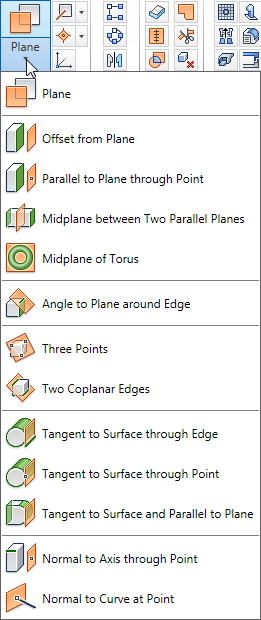

6 Pracovní tvary Pracovní roviny Pracovní osy Pracovní body Vytvoření pracovních rovin Pás karet: Model > Pracovní tvar > Rovina Panel nástrojů : Součást tvar > Pracovní Rovina Obrázek 4 Nabídka Rovina ukazuje veškeré nástroje pro tvorbu rovin

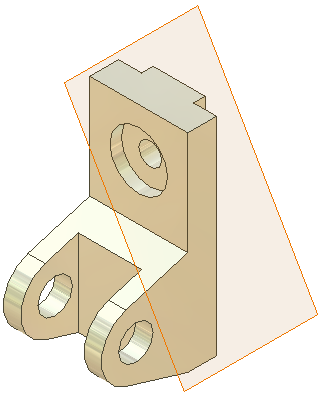

7 Pracovní rovina napříč objektem Pás karet: Model > Pracovní tvary > Rovina Obrázek 5 Plocha a bod voleny při definování pracovní roviny Obrázek 6 Výsledná pracovní rovina

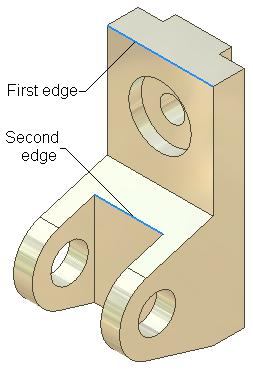

8 Pracovní rovinu definují dvě rovnoběžné hrany, osy nebo čáry Pás karet: Model > Pracovní tvary > Rovina > Dvě rovnoběžné hrany Obrázek 7 Výběr hran k definici pracovní roviny Obrázek 8 Výsledná pracovní rovina

9 Pracovní rovinu definují tři průsečíky nebo body Pás karet: Model > Pracovní tvary > Rovina > Tři body Obrázek 9 Vybrané průsečíky Obrázek 10 Výsledná pracovní rovina

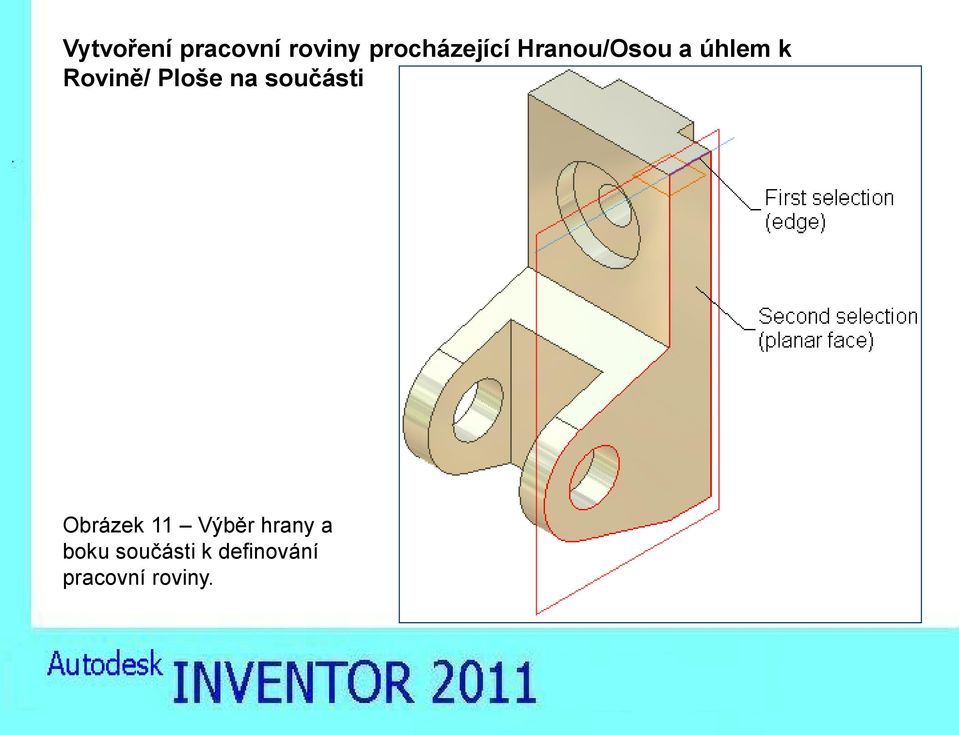

10 Vytvoření pracovní roviny procházející Hranou/Osou a úhlem k Rovině/ Ploše na součásti Obrázek 11 Výběr hrany a boku součásti k definování pracovní roviny.

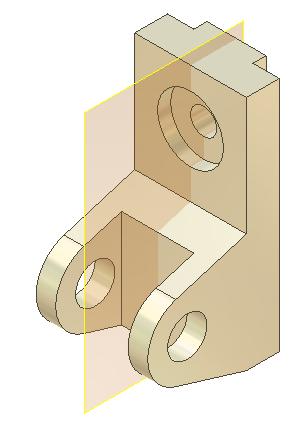

11 Obrázek 12 Výsledná pracovní rovina

12 Obrázek 13 Plocha na součásti a hrana k definování rovnoběžné roviny Obrázek 14 Výsledná pracovní rovina

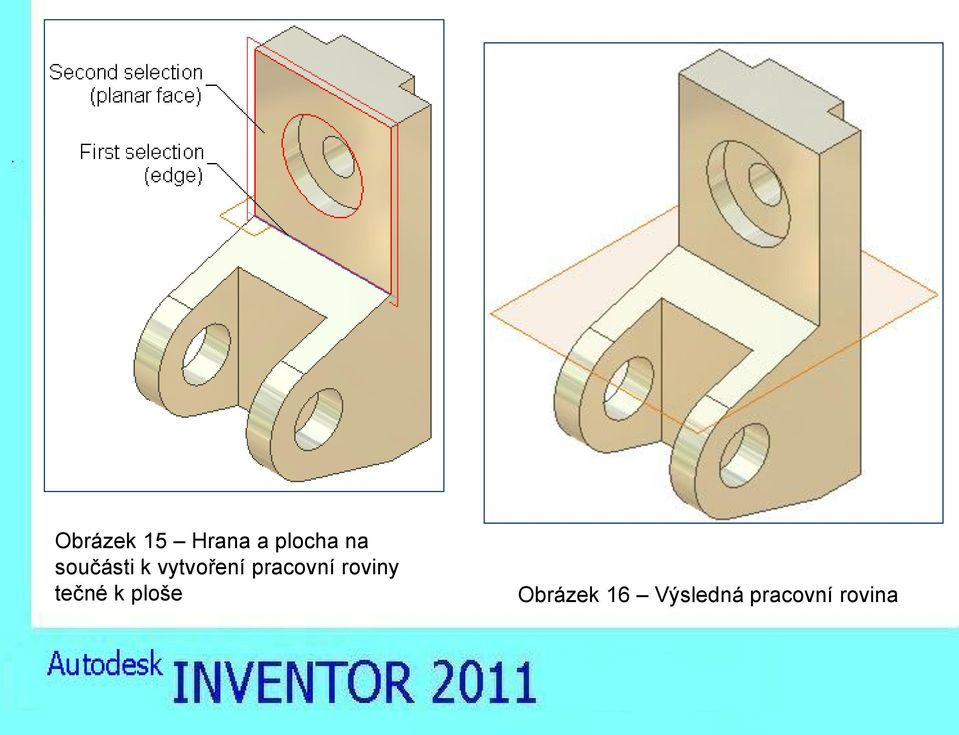

13 Obrázek 15 Hrana a plocha na součásti k vytvoření pracovní roviny tečné k ploše Obrázek 16 Výsledná pracovní rovina

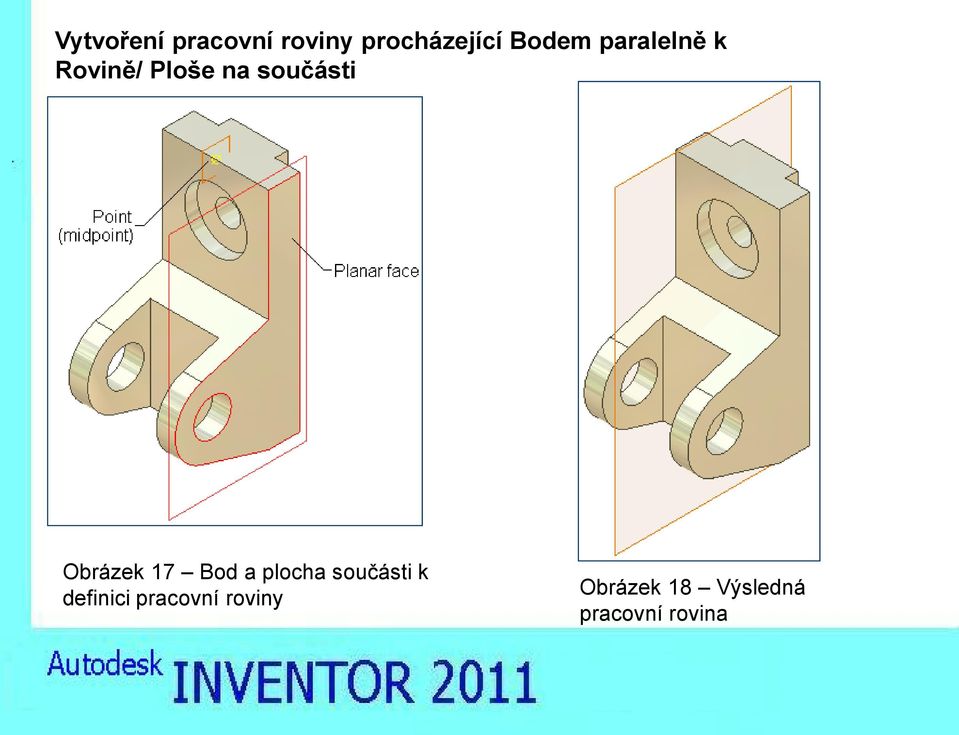

14 Vytvoření pracovní roviny procházející Bodem paralelně k Rovině/ Ploše na součásti Obrázek 17 Bod a plocha součásti k definici pracovní roviny Obrázek 18 Výsledná pracovní rovina

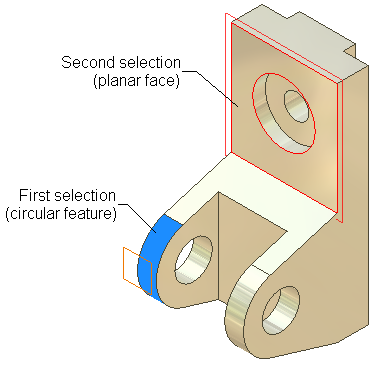

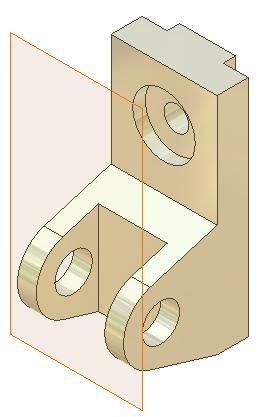

15 Vytvoření pracovní roviny Tečné k válcové ploše a rovnoběžné k ploše součásti Obrázek 19 Výběr válcové plochy a plochy tělesa k definici pracovní roviny Obrázek 20 Výsledná pracovní rovina

16 Vytvoření Odsazené pracovní roviny Rovnoběžné s Rovinou/Plochou tělesa Obrázek 21 Výběr plochy tělesa k definici odsazené pracovní roviny Obrázek 22 Výsledná pracovní rovina

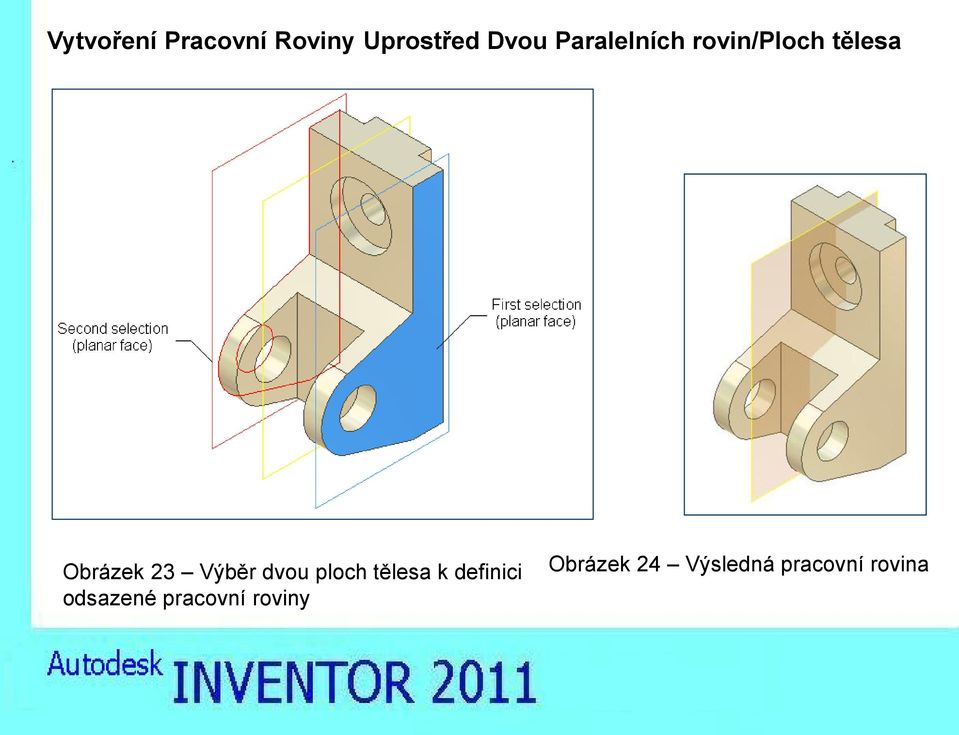

17 Vytvoření Pracovní Roviny Uprostřed Dvou Paralelních rovin/ploch tělesa Obrázek 23 Výběr dvou ploch tělesa k definici odsazené pracovní roviny Obrázek 24 Výsledná pracovní rovina

18 Vytvoření Pracovní Roviny Tečné k Povrchu a Procházející Bodem Obrázek 25 Povrch a bod definici pracovní roviny Obrázek 26 Výsledná pracovní rovina

19 Vytvoření Pracovní Roviny vedené Středem nebo Středovou rovinou Obrázek 27 Anuloid k definici pracovní roviny Obrázek 28 Výsledná pracovní rovina

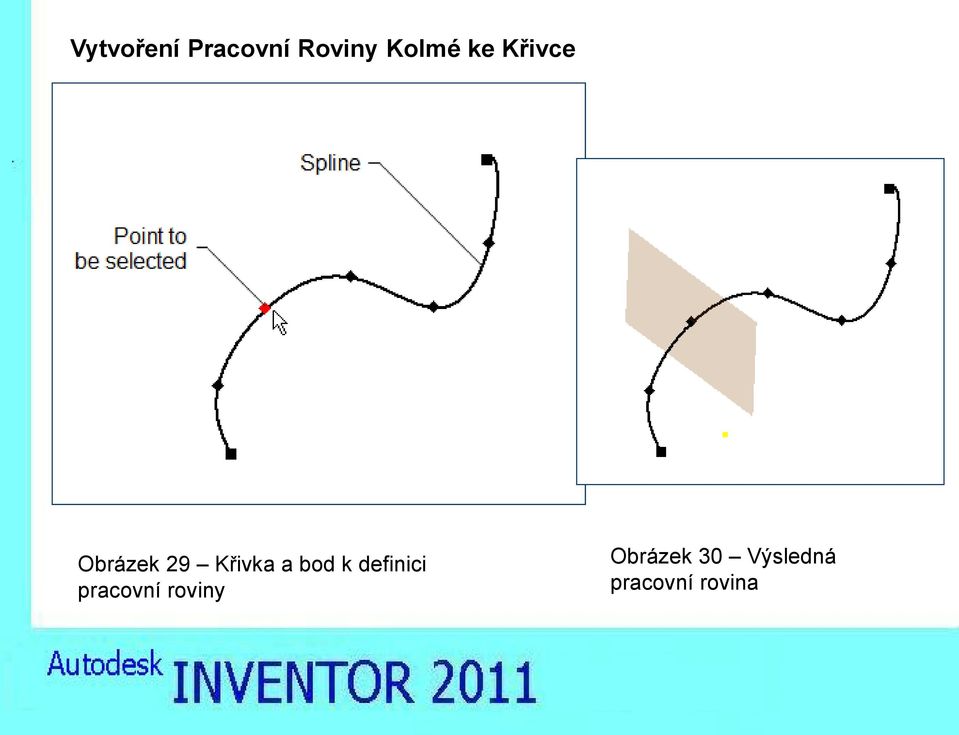

20 Vytvoření Pracovní Roviny Kolmé ke Křivce Obrázek 29 Křivka a bod k definici pracovní roviny Obrázek 30 Výsledná pracovní rovina

21 Vytvoření Pracovní osy Pás karet: > Pracovní Osa Model > Pracovní tvar Pracovní osy jsou parametrickými osami, které procházejí modelem a tvary. Obrázek 31 Nabídka Pracovní Osa poskytuje různé způsoby pro vytvoření pracovních os.

22 Vytvoření Pracovní Osy vedené Vybraným Tělesem Pás karet: Model > Pracovní tvar > Nabídka Pracovní Osa > Osa Vytvoření Pracovní Osy vedené Rotačním nebo Válcovým Tvarem Pás karet: Model > Pracovní tvar > Nabídka Pracovní Osa > Osa Rotačním Tělesem nebo Tvarem Obrázek 32 Pracovní osa procházející středem rotačního tvaru

23 Vytvoření Pracovní Osy Kolmé k Rovině/Ploše Tělesa a procházející Bodem Pás karet: Model > Pracovní tvar > Nabídka Pracovní Osa > Kolmá k Ploše procházející Bodem Obrázek 33 Vytvoření pracovní osy užitím plochy tělesa a načrtnutého bodu

24 Vytvoření Pracovní Osy Procházející Křížením Dvou rovin/rovinných Ploch Tělesa Obrázek 34 Pracovní osa procházející křížením dvou rovin

25 Vytvoření Pracovní Osy Procházející Dvěma Body Obrázek 35 Vytvoření pracovní osy užitím středových bodů dvou hran

26 Vytvoření Pracovní Osy podél Přímkové Hrany/Přímky/3D Přímky Obrázek 36 Vytvoření pracovní osy rovnoběžně s přímkou procházející bodem

27 Vytvoření Pracovní Osy Totožné s Osou Kruhového, Eliptické Hrany tělesa Obrázek 37 Vytvoření pracovní osy totožné s osou kruhové hrany

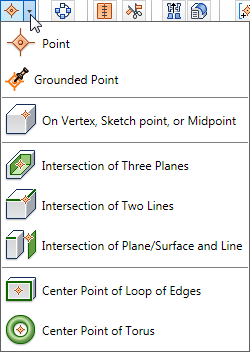

28 Vytvoření Pracovního Bodu Pás karet: Model > Pracovní tvar > Nabídka Pracovní Bod Pracovní body jsou parametrické body, které mohou být vytvářeny na stávajícím modelu. Obrázek 38 Nabídka Pracovní Bod poskytuje různé způsoby pro vytvoření pracovních bodů.

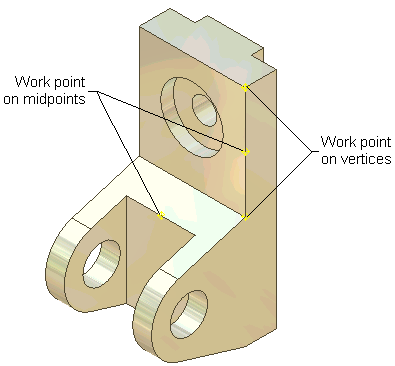

29 Vytvoření Pracovního Bodu procházející Vybranými Objekty Pás karet: Model > Pracovní tvar > Nabídka Pracovní Bod > Bod Vytvoření Pracovního Bodu Pás karet: Model > Pracovní tvar > Nabídka Pracovní Bod > na Vrcholu, načrtnutý bod nebo Středový bod Obrázek 39 Pracovní body na vrcholech a ve středových bodech hran tělesa

30 Vytvoření Pracovního Bodu v Průsečnici Roviny/Stěny Tělesa a Hrany/Osy Pás karet: Model > Pracovní tvar > Nabídka Pracovní Bod > Průsečnice Roviny/Stěny Tělesa a Hrany/Osy Obrázek 39 Pracovní bod v průsečíku hrany a pracovní roviny

31 Vytvoření Pracovního Bodu v průsečnici Tří Rovin/Ploch na tělese Pás karet: Model > Pracovní tvar > Nabídka Pracovní Bod > Průsečík Tří Rovin Obrázek 40 Pracovní bod v průsečíku tří rovin

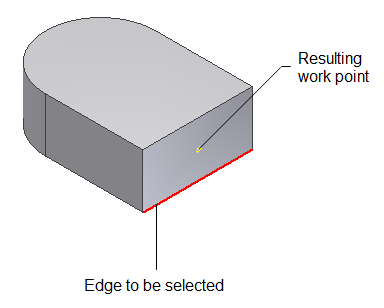

32 Vytvoření Pracovního Bodu ve středovém Bodu Obrysu Hran Pás karet: Model > Pracovní tvar > Nabídka Pracovní Bod > Středový Bod Obrysu Hran Obrázek 41 Pracovní bod ve středovém bodu obrysu hran

33 Vytvoření Pracovního Bodu procházejícím Středem nebo Středovou rovinou Anuloidu Pás karet: Model > Pracovní tvar > Nabídka Pracovní Bod > Středový Bod Anuloidu Obrázek 42 Pracovní bod ve středovém bodu anuloidu

34 Vytvoření Počátečního Bodu Pás karet: Model > Pracovní tvar > Nabídka Pracovní Bod > Počáteční Bod Obrázek 43 Souřadný systém na vybraném vrcholu

35 Ostatní volby vysunutí Dialogové okno Vysunout Obrázek 44 Dialogové okno Vysunout s vybranou záložkou Tvar

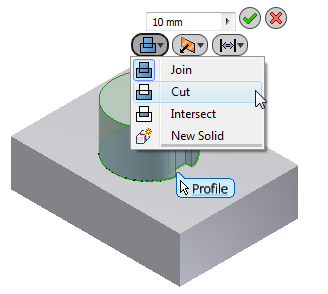

36 Přidat Odříznout Průnik Obrázek 46 Vysunutí náčrtu volbou přidat Obrázek 45 Volba Odříznout z mininabídky nástrojů

37 Obrázek 47 Vysunutí náčrtu volbou odříznout Obrázek 48 Vysunutí náčrtu volbou průnik

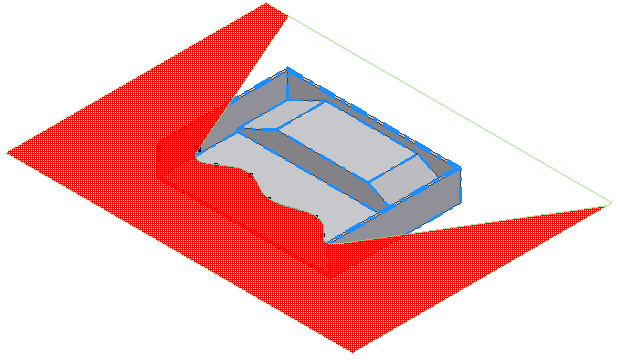

38 Nové těleso Rozšířená plocha Obrázek 49 Vyvolání rozšířené volby z nabídky minipanelu nástrojů. Obrázek 50 Náčrt na ploše tělesa

39 Obrázek 50 Náčrt vysunutý užitím volby K dalšímu Obrázek 51 Náčrt vysunutý užitím volby Vše

40 Přidat obrys Obrázek 52 Náčrt na ploše tělesa

41 Obrázek 53 První strana pro vysunutí profilu Obrázek 54 Druhá strana pro vysunutí profilu

42 Obrázek 55 Výsledek po první volbě Přidat obrys Obrázek 56 Výsledek po druhé volbě Přidat obrys

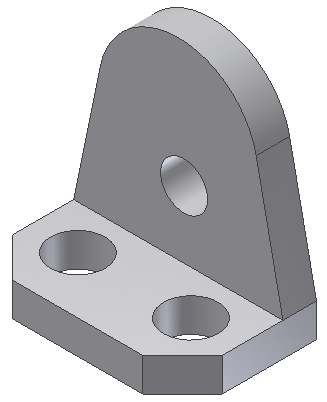

43 Cvičení 1 Vymodelujte součást Obrázek 58 Vrchní pohled na model Obrázek 57 Model pro cvičení 1

44 Obrázek 59 Pohled na model zleva Obrázek 60 Přední pohled na model

45 1. KROK: Na rovině XY vytvořte základní obrys s otvory dle obrázků č. 61 a č. 62 Obrázek 61 Náčrt základního obrysu Obrázek 62 Základní tvar modelu

46 2. KROK: Definujte novou rovinu na zadní ploše základního tvaru tělesa a připojte obrys s otvorem dle obrázků č. 63 a č. 64 Obrázek 63 Náčrt obrysu na zadní ploše Obrázek 64 Model po vytvoření tvaru

47 3. KROK: Definujte novou rovinu na přední ploše modelu a vytvořte obdélníkový tvar dle obrázků č. 65 a č. 66 Obrázek 65 Kótovaný náčrt pro tvar na přední rovině Obrázek 66 Volba operace k dokončení

48 4. KROK: Uložte model!! Obrázek 67 Konečný model Cvičení 1

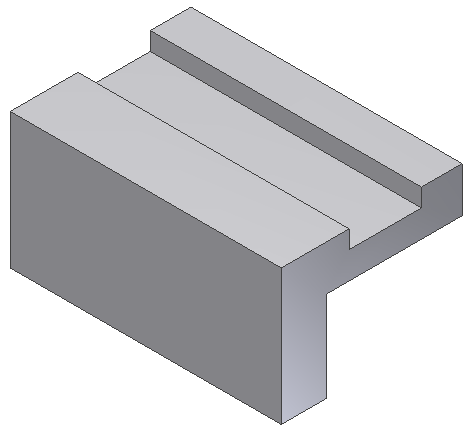

49 Cvičení 2 Vymodelujte součást Obrázek 68 Model pro cvičení 2 Obrázek 69 Vrchní pohled na model

50 Obrázek 70 Pohled na model zleva Obrázek 71 Přední pohled na model

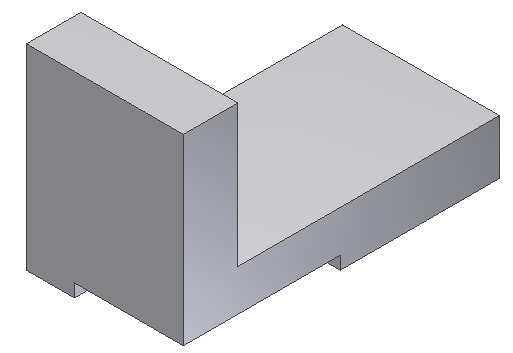

51 1. KROK: Na rovině YZ vytvořte náčrt základního obrysu dle obrázků č. 71 a č. 72 Obrázek 71 Náčrt základního obrysu Obrázek 72 Základní tvar

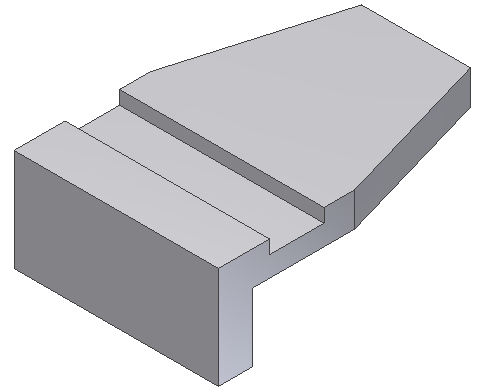

52 2. KROK: Definujte novou náčrtovou rovinu na přední ploše modelu a vytvořte odříznutý tvar dle obrázků č. 73 a č. 74 Obrázek 74 Model po odříznutí tvaru na čelní ploše Obrázek 73 Náčrt pro odříznutý tvar

53 3. KROK: Vytvořte další odříznutý tvar definováním nové náčrtové roviny na zadní ploše modelu č. 75 a č. 76 Obrázek 75 Náčrt pro odříznutý tvar Obrázek 76 Model po odříznutí tvaru na zadní ploše

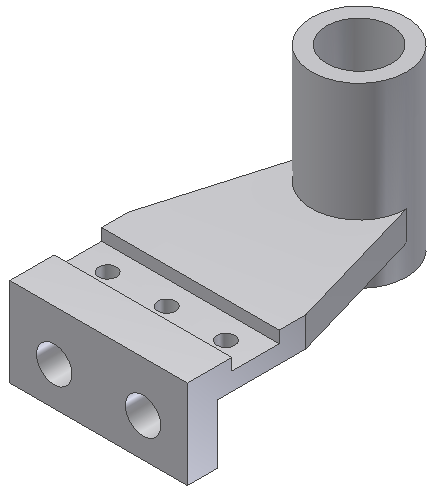

54 Cvičení 3 Vymodelujte součást Obrázek 77 Model pro cvičení 3 Obrázek 78 Vrchní pohled na model

55 Obrázek 79 Pohled na model zleva Obrázek 80 Přední pohled na model

56 1. KROK: Na rovině YZ vytvořte náčrt základního obrysu dle obrázků č. 81 a č. 22 Obrázek 81 Kótovaný náčrt pro základní tvar Obrázek 82 Základní tvar

57 2. KROK: Vytvořte přidaný tvar na horní ploše základního tvaru dle obrázků č. 83 a č. 84 Obrázek 83 Náčrt pro první přidaný tvar Obrázek 84 Model po vysunutí

58 3. KROK: Vytvořte pracovní rovinu odsazenou 10 mm od dolní plochy přidaného tvaru a potom na něm vytvořte přidaný válcový tvar dle obrázků č. 85 a č. 86 Obrázek 85 Náčrt pro válcový tvar Obrázek 86 Model po vytvoření válcového tvaru

59 4. KROK: Vytvořte otvor ve válcovém tvaru dle obrázku č KROK: Vytvořte dva otvory na levé ploše modelu dle obrázku č KROK: Definujte novou náčrtovou rovinu na horní ploše modelu, potom odřízněte obdélníkový tvar a vytvořte tři otvory dle obrázku č. 87 Obrázek 87 Konečný model pro cvičení 3
