1 bydlení nové generace 5/2014 září říjen HLASUJTE A VYHRAJTE projekt rodinného domu 75 Kč, 3,49 EUR Panel kvalita a rychlost v jednom S teplem v pasivním domě opatrně Do čeho obléknout střechu? Čistá energie ze Slunce

2 1 3 PANELY CLT JSOU DÍKY SVÉ PEVNOSTI A ÚNOSNOSTI VHODNÉ I PRO VĚTŠÍ VÍCEPODLAŽNÍ OBJEKTY. PANELY LZE TAKÉ BEZ OMEZENÍ UŽÍT I PRO RŮZNÉ ROZPONY STROPŮ A STŘECH. S VĚTŠÍMI ROZPONY OVŠEM NARŮSTÁ SÍLA MATERIÁLU. PŘI NÁVRHU JE TEDY VHODNÉ ZVÁŽIT PŘÍPADNOU PODPORU VELKÝCH ROZPONŮ STROPŮ PRŮVLAKEM, SPŘAŽENÍ STROPU S BETONEM NEBO VHODNOU PODPORU STROPU NAPŘÍKLAD SPODNÍ PŘÍČKOU FOTO STORA ENSO 22

3 Konstrukční systém PŘIROZENÝ VÝVOJ A INOVACE KONSTRUKČNÍCH SYSTÉMŮ DŘEVOSTAVEB PŘINÁŠEJÍ KROMĚ KLASICKÉHO SYSTÉMU TWO BY FOUR TAKÉ DALŠÍ ŘEŠENÍ NEJRŮZNĚJŠÍ DRUHY PANELŮ. AŤ UŽ TY, KTERÉ MAXIMÁLNĚ VYUŽÍVAJÍ VLASTNOSTÍ MASIVNÍHO DŘEVA, TY, KTERÉ ŠETŘÍ ČAS REALIZACE NA POZEMKU KOMPLETACÍ VE VÝROBNĚ, NEBO TY, KTERÉ SOFISTIKOVANĚ VYUŽÍVAJÍ I OSTATNÍCH PŘÍRODNÍCH MATERIÁLŮ. NA VÝBĚR MÁME ZKRÁTKA PESTROU PALETU MOŽNOSTÍ S VYSOKÝM KVALITATIVNÍM STANDARDEM. Panel kvalita i rychlost v jednom Tlak na cenu a rychlost ve stavebnictví nezná mezí a nevyhnul se ani sektoru dřevostaveb. Výsledkem jsou konstrukční systémy, které mohou 3 zákazníkovi nabídnout opravdu zajímavé parametry vyšší rychlost výstavby a současně také vyšší kvalitu, v některých případech mnohem širší možnosti tvarových řešení stavby, anebo nižší cenu. Řešením jsou nejrůznější druhy panelů, které z realizace dřevostavby udělají několikadenní snadný proces. 2 Dřevo v celé své kráse masivní panely Jednou z variant panelových konstrukčních systémů jsou panely z lepených nebo šroubovaných vrstev masivního dřeva, které se vyznačují velkou pevností a únosností. Tyto masivní dřevěné panely nechávají dřevo vyniknout v jeho přirozenosti velké plochy s krásnou kresbou můžeme nechat v interiéru odhalené a vychutnat si dům ze dřeva opravdu naplno. Stejně tak je ale můžeme ukrýt do konstrukce a využít dalších pozitivních vlastností panelů vysokou únosnost a pevnost nebo velmi dlouhou životnost. Díky těmto výborným statickým parametrům jsou vhodné pro větší několika - podlažní projekty i tvarově odvážnější konstrukce. Velkoformátové panely se vyrábějí z vysušených lamel skládaných do vrstev, které jsou k sobě otočeny o 90 stupňů. Tyto vrstvy jsou k sobě podle typu výrobce lepeny nebo šroubovány. Počet vrstev může být různý a určuje konečnou tloušťku panelu. Prvky pro konkrétní dům jsou opracovány na CNC strojích 5/

4 1, 2 DŮM NA POZEMKU VZNIKÁ ZA POMOCI JEŘÁBU JAKO SKLÁDAČKA Z PŘEDEM PŘIPRAVENÝCH PRVKŮ ŘEZANÝCH NA CNC STROJÍCH S MILIMETROVOU PŘESNOSTÍ. PANELY SE JIŽ PŘI VÝROBĚ OPATŘÍ VEŠKERÝMI FUNKČNÍMI VÝŘEZY, JAKO JSOU NAPŘÍKLAD OTVORY PRO OKNA, DVEŘE NEBO ZÁSUVKY FOTO NOVATOP 3 KOMBINACE MASIVNÍCH DŘEVĚNÝCH PANELŮ A NADKROKEVNÍ IZOLACE STŘECHY UMOŽŇUJE PONECHAT V INTERIÉRU VEŠKERÉ KONSTRUKCE POHLEDOVÉ. ZÁROVEŇ TATO KOMBINACE ZAJIŠŤUJE DOKONALOU VZDUCHOTĚSNOST OBÁLKY DOMU, COŽ VEDE KE SNÍŽENÍ NÁKLADŮ NA VYTÁPĚNÍ FOTO DEKPANEL 1 4 ZÁSADNÍ VÝHODOU MASIVNÍCH CLT PANELŮ JE MOŽNOST NECHAT JE V INTERIÉRU V POHLEDOVÉ KVALITĚ A VYCHUTNAT SI TAK STAVBU ZE DŘEVA PLNÝMI DOUŠKY. STRUKTURA DŘEVA JE JEDINEČNÝM PRVKEM DESIGNU CELÉHO INTERIÉRU, SE KTERÝM SE DÁ PRACOVAT MNOHA ZPŮSOBY FOTO NOVATOP 5 PANELY MOHOU SLOUŽIT TAKÉ JAKO KREATIVNÍ MATERIÁL PRO DALŠÍ VNITŘNÍ KONSTRUKCE A ZAŘÍZENÍ DOMU, JAKO JE NAPŘÍKLAD SCHODIŠTĚ A ZÁBRADLÍ FOTO NOVATOP MONTOVANÉ PANELY KOMPLETOVANÉ V KRYTÉM PROSTŘEDÍ HALY V HORIZONTÁLNÍ POLOZE ZARUČUJÍ VYŠŠÍ KVALITU PROVEDENÍ. NEJSOU VYSTAVENY KLIMATICKÝM VLIVŮM, NEOHROZÍ JE VLHKOST. TÍMTO ZPŮSOBEM MOHOU VNIKAT JAK DOMY PODLE INDIVIDUÁLNÍHO NÁVRHU, TAK TYPIZOVANÉ, KDE JE EKONOMICKÁ VÝHODA JEŠTĚ VÍCE PATRNÁ, JELIKOŽ JDE VYRÁBĚT STEJNÉ PRVKY SÉRIOVĚ FOTO PALIS PLZEŇ 7 PANELY VYUŽÍVAJÍCÍ SLÁMU SPOJUJÍ SKVĚLÉ VLASTNOSTI TOHOTO PŘÍRODNÍHO MATERIÁLU S VEŠKERÝMI VÝHODAMI PANELOVÉ VÝSTAVBY, PŘEDEVŠÍM RYCHLOSTÍ REALIZACE. ODPADAJÍ KOMPLIKACE BĚŽNĚ SPOJENÉ S VYUŽITÍM SLÁMY V PODOBĚ SLAMĚNÝCH BALÍKŮ USKLADNĚNÍ NA POZEMKU, OCHRANA PŘED VLHKOSTÍ, PROBLEMATICKÁ KVALITA SLÁMY, TVAROVÁ NESTÁLOST, ČASOVÁ NÁROČNOST, PROSTOR PRO CHYBY PŘI REALIZACI A PODOBNĚ FOTO ECOCOCON A EKOPANELY /2014

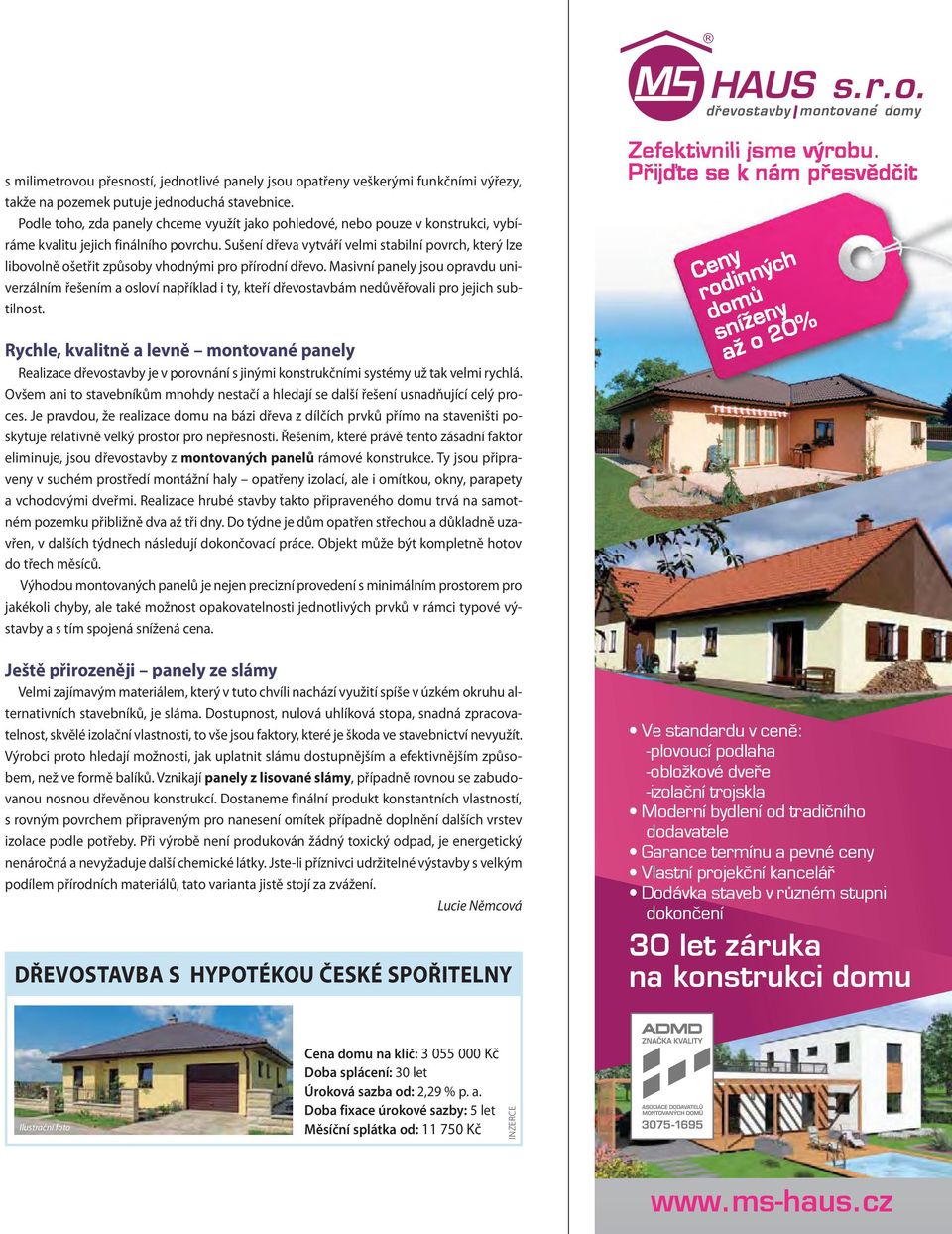

5 s milimetrovou přesností, jednotlivé panely jsou opatřeny veškerými funkčními výřezy, takže na pozemek putuje jednoduchá stavebnice. Podle toho, zda panely chceme využít jako pohledové, nebo pouze v konstrukci, vybíráme kvalitu jejich finálního povrchu. Sušení dřeva vytváří velmi stabilní povrch, který lze libovolně ošetřit způsoby vhodnými pro přírodní dřevo. Masivní panely jsou opravdu univerzálním řešením a osloví například i ty, kteří dřevostavbám nedůvěřovali pro jejich subtilnost. Rychle, kvalitně a levně montované panely Realizace dřevostavby je v porovnání s jinými konstrukčními systémy už tak velmi rychlá. Ovšem ani to stavebníkům mnohdy nestačí a hledají se další řešení usnadňující celý proces. Je pravdou, že realizace domu na bázi dřeva z dílčích prvků přímo na staveništi poskytuje relativně velký prostor pro nepřesnosti. Řešením, které právě tento zásadní faktor eliminuje, jsou dřevostavby z montovaných panelů rámové konstrukce. Ty jsou připraveny v suchém prostředí montážní haly opatřeny izolací, ale i omítkou, okny, parapety a vchodovými dveřmi. Realizace hrubé stavby takto připraveného domu trvá na samotném pozemku přibližně dva až tři dny. Do týdne je dům opatřen střechou a důkladně uzavřen, v dalších týdnech následují dokončovací práce. Objekt může být kompletně hotov do třech měsíců. Výhodou montovaných panelů je nejen precizní provedení s minimálním prostorem pro jakékoli chyby, ale také možnost opakovatelnosti jednotlivých prvků v rámci typové výstavby a s tím spojená snížená cena. Ještě přirozeněji panely ze slámy Velmi zajímavým materiálem, který v tuto chvíli nachází využití spíše v úzkém okruhu alternativních stavebníků, je sláma. Dostupnost, nulová uhlíková stopa, snadná zpracovatelnost, skvělé izolační vlastnosti, to vše jsou faktory, které je škoda ve stavebnictví nevyužít. Výrobci proto hledají možnosti, jak uplatnit slámu dostupnějším a efektivnějším způsobem, než ve formě balíků. Vznikají panely z lisované slámy, případně rovnou se zabudovanou nosnou dřevěnou konstrukcí. Dostaneme finální produkt konstantních vlastností, s rovným povrchem připraveným pro nanesení omítek případně doplnění dalších vrstev izolace podle potřeby. Při výrobě není produkován žádný toxický odpad, je energetický nenáročná a nevyžaduje další chemické látky. Jste-li příznivci udržitelné výstavby s velkým podílem přírodních materiálů, tato varianta jistě stojí za zvážení. Lucie Němcová DŘEVOSTAVBA S HYPOTÉKOU ČESKÉ SPOŘITELNY Ceny Ilustrační foto Cena domu na klíč: Kč Doba splácení: 30 let Úroková sazba od: 2,29 % p. a. Doba fixace úrokové sazby: 5 let Měsíční splátka od: Kč INZERCE

6 Konstrukční systém Jak vzniká montovaný panel? V případě montovaných panelů rámové konstrukce pro dřevostavby jde v podstatě o stejnou konstrukci lehkého dřevěného skeletu, kde jsou hlavní nosné dřevěné sloupky z KVH profilů doplněny izolací a potřebnými deskovými materiály, které konstrukci prostorově ztužují, plní protipožární a akustickou funkci, jsou nosičem bariéry pro vodní páry a nosičem vnitřní povrchové úpravy. Rozdíl je v tom, že stavba není montována přímo na staveništi, ale v bezpečném a konstantním prostředí výrobny. Zde se panely mohou připravit v horizontální poloze a díky technice opravdu v maximální přesnosti. Na staveniště jsou následně dopraveny kompletní panely s osazenými okny, venkovními parapety, vchodovými dveřmi a podkladovou omítkou, takže stavba vnikne během pár dnů. Na trhu najdeme nepřeberné množství montovaných panelů rozdílných skladeb difuzně uzavřené i otevřené, s různými typy izolací a tloušťek, to vše se odráží na výsledné ceně celé stavby. Co je CLT panel a jaké jsou jeho výhody? Cross laminated timber, tedy křížem lepené dřevo (CLT), se skládá minimálně ze tří (ale mnohdy i více) k sobě navzájem slepených vrstev dřeva, které staticky spolupůsobí a vytvářejí tak tuhý panel. Jaké jsou jeho přednosti? l Přírodní ekologický materiál, který je CO 2 neutrální l Masivnost a s tím související vynikající statické vlastnosti vysoká pevnost, stabilita a mimořádná únosnost panely jsou vhodné i pro odvážné konstrukce a větší projekty l Flexibilní řešení staveb l Tvarová stabilita a rozměrová přesnost l Velmi rychlá výstavba dům se skládá jako stavebnice z přesně připravených dílců, minimum montážních spojů a jednoduché skladby stěn l Prefabrikace velice přesné a čisté detaily l Jednoduchá, bezprašná a bezhlučná montáž l Vzduchotěstnost i bez použití foliových parozábran l Difuzní otevřenost zajistí kvalitu vnitřního prostředí bez plísní l Pohledového dřevo v interiéru l Ekonomicky zajímavé řešení díky jednoduchosti a rychlosti provedení FOTO NOVATOP 26 5/2014

7 Masivní dřevěné panely STORA ENSO CLT (Cross Laminated Timber) Tento v Evropě velmi oblíbený materiál si pomalu nachází cestu i do staveb realizovaných v České a Slovenské republice. STORA ENSO dodala v loňském roce při své premiéře na našem trhu panely CLT do patnácti zajímavých projektů a ukrojila si tak nemalé sousto v tomto segmentu. Realizace proběhly pod taktovkou zkušených a proškolených firem. Oblíbenost tohoto materiálu roste spolu s ekologickým vnímáním staveb, kdy pro investora hraje významnou roli požadavek bydlet zdravě v úzkém spojení s přírodou, bydlet ve dřevě. K velkým atributům patří samozřejmě i rychlost výstavby a díky suchým procesům i rychlost dokončení celé stavby. STORA ENSO CLT je masivní panel, který se vyrábí příčným slepením jednovrstvých desek. Výsledný panel se sestává minimálně ze tří vrstev 20 mm silných. Maximální možné rozměry panelů jsou 3,95 m výška / 16 m délka / 40 cm síla. Díky výborným mechanickým vlastnostem a požární odolnosti lze panel použít na stěny, ale i stropy, střechy, pro stavby rodinných domů, velkých multipodlažních a průmyslových objektů. Na základě projektu domu se vyrábějí jednotlivé panely přímo v závodech a finálně opracované se dopravují na stavbu, kde se spojí během několika málo dnů v hrubou stavbu domu. Základní použitou dřevinou je smrk, popřípadě borovice. Povrchové vrstvy se vyrábějí v pohledové kvalitě nebo kvalitě nepohledové pro zabu - dování do konstrukcí. Do povrchových vrstev lze použít krom smrku a borovice i jiné dřeviny, např. jedle, modřín, cedr, některé exotické dřeviny. Dřevo (trvale obnovitelný materiál) pochází pouze z deklarovaných zdrojů PEFC. Použitá švýcarská lepidla jsou ekologická, zdravotně nezávadná a neobsahují žádný formaldehyd. Strom navíc díky fotosyntéze váže během svého růstu uhlík ve dřevě a zásadní měrou tak přispívá k redukci CO 2 v ovzduší. Užití tohoto materiálu je tedy spojeno se zápornou uhlíkovou stopou. Divize STORA ENSO BUILDING AND LIVING patří se svými 23 dřevařskými provozy mezi největší evropské zpracovatele dřeva. Součástí divize jsou i výrobní jednotky ve Ždírci nad Doubravou a v Plané u Mariánských Lázní. Výroba panelů CLT probíhá ve dvou provozech o celkové roční kapacitě m 3 za rok, což odpovídá zhruba 2500 domům ročně. advertorial Stora Enso Building and Living Nádražní Ždírec nad Doubravou Tel buildingsolutions-cz@storaenso.com

8 Nebytové dřevostavby Knihovna na břehu moře POKROK NA POLI VÝSTAVBY ZE DŘEVA A KONSTRUKČNÍ SYSTÉMY Z TOHOTO MATERIÁLU OBJEVUJÍ STAVEBNÍCI PO CELÉM SVĚTĚ. V AUSTRÁLII SI MOHOU ODŠKRTNOUT SVOJI PRVNÍ VEŘEJNOU KNIHOVNU Z MASIVNÍCH CLT PANELŮ, KTERÁ NAVÍC STOJÍ NA VELMI NETRADIČNÍM MÍSTĚ V DOCÍCH PŘÍSTAVU MĚSTA MELBOURNE. Třípodlažní objekt knihovny vznikl ve spolupráci města Melbourne a společností Places Victoria a Lend Lease. Konstrukce CLT panelů z lepených vrstev masivního dřeva investory přesvědčila svoji rychlostí, ale i řadou dalších vynikajících vlastností, které jsou v souladu s ekologickým přístupem a udržitelnou výstavbou. Dřevo je jediným obnovitelným materiálem, který je možné aplikovat ve velkém měřítku. Dřevěná konstrukce je navíc lehká se srovnatelnou životností. Australský stavební průmysl je zvyklý na práci se dřevem a CLT si rychle získávají zájem místních stavebních firem. Masivní panely s nulovou uhlíkovou stopou nabízejí výhodnou alternativu konvenčních materiálů. Hlavní nosnou konstrukcí objektu knihovny jsou tedy masivní CLT panely, kterých je zde využito více než 500 metrů čtverečních. Byly vyrobeny v Rakousku a transportovány do Austrálie. Knihovna stojí na původním molu, navrženém v roce Vzhledem k nízké hmotnosti stavby bylo potřeba jen omezené množství dalších pilířů a oprav starých dřevěných sloupů, což výrazně snížilo náklady na projekt. Kompletní realizace trvala pouhé dva a půl měsíce. Veřejnosti se dveře knihovny otevřely 31. května Knihovna denně nabídne lidem téměř 40 tisíc míst pro práci a studium. Připravila Lucie Němcová Foto Stora Enso 56 5/2014
