1 Voní hospoářství krajiny 2 2. cvičení Václav Davi K143 vaclav.avi@fsv.cvut.c Konultační hoiny: vi web Voní hospoářství krajiny 2

2 Voní hospoářství krajiny 2 Obsah cvičení Typy hráí MVN Konstrukce hráí MVN Materiály pro stavbu hráe Obsah cvičení 2

3 Voní hospoářství krajiny 2 Typy hráí MVN Většina hráí MVN jsou emní sypané Jiné typy hráí (ěné, betonové apo.) se u MVN vyskytují poue výjimečně, jsou oménou přeevším velkých přehra Nárž Břehoryje (okr. Litoměřice) Nárž Castelo e Boe (Portugalsko) Typy hráí MVN 3

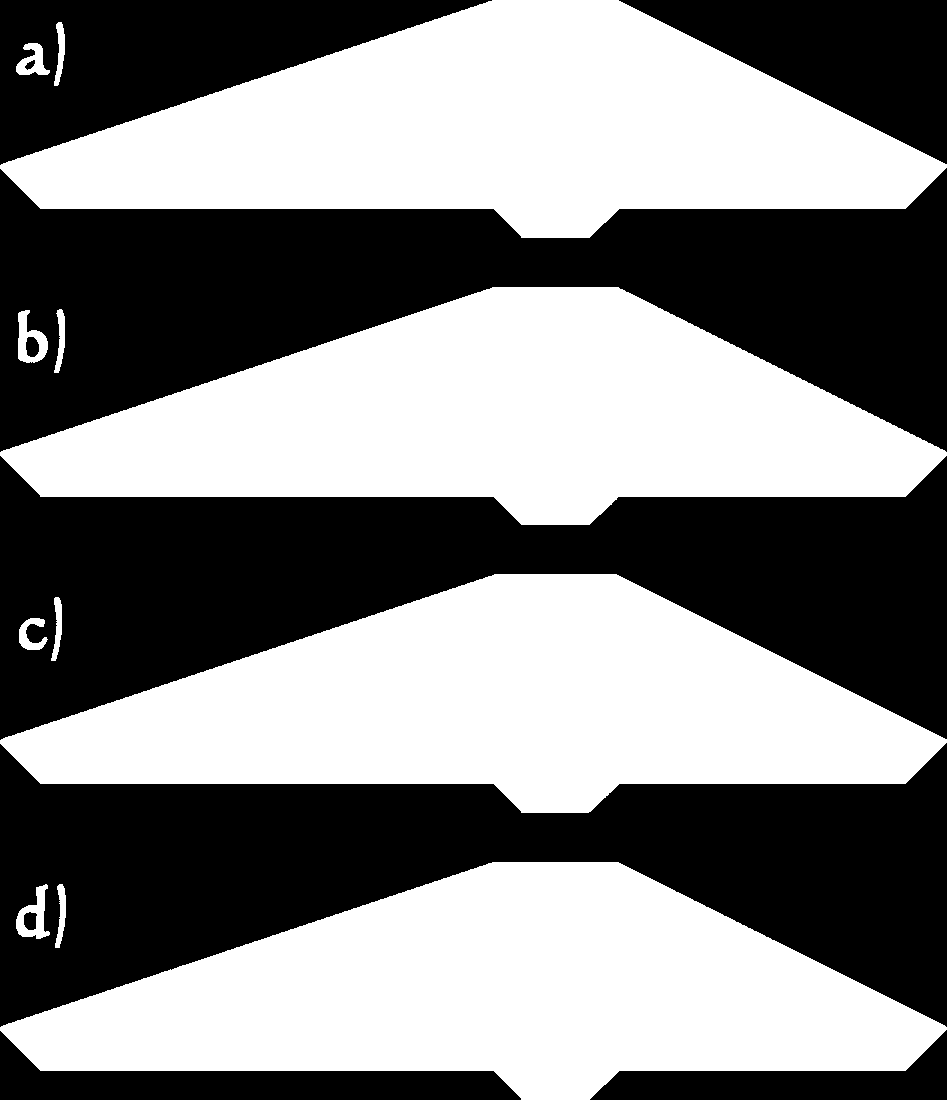

4 Voní hospoářství krajiny 2 Hráe MVN le konstrukce Homogenní hráe a) Nehomogenní hráe Se střením emním těsněním b) S návoním těsněním c) Zonální ) Homogenní hráe Jeen materiál pro celé těleso hráe Vhoné materiály s relativně níkou propustností (jíly nejsou vhoné vhleem k bobtnavosti, namravosti apo.) Nehomogenní hráe Těsnící materiál s níkou propustností + (přechoové) + stabiliační části Zeminy se při stavbě ukláají oěleně Konstrukce tělesa hráe 4

5 Voní hospoářství krajiny 2 Materiál hráe - vhonosti Onačení eminy Symbol Homogenní hrá Nehomogenní hrá Těsnící část Stabiliační část Štěrk obře rněný GW Nevhoná Nevhoná Výborná Štěrk špatně rněný GP Nevhoná Nevhoná Výborná Štěrk s příměsí jemnornné eminy G-F Málo vhoná Nevhoná Velmi vhoná Štěrk hlinitý GM Výborná Velmi vhoná Málo vhoná Štěrk jílovitý GC Výborná Velmi vhoná Málo vhoná Písek obře rněný SW Nevhoná Nevhoná Vhoná Písek špatně rněný SP Nevhoná Nevhoná Vhoná Písek s příměsí jemnornné eminy S-F Nevhoná Nevhoná Vhoná Písek hlinitý SM Vhoná Vhoná Málo vhoná Písek jílovitý SC Velmi vhoná Výborná Nevhoná Hlína štěrkovitá MG Velmi vhoná Velmi vhoná Nevhoná Jíl štěrkovitý CG Velmi vhoná Výborná Nevhoná Hlína písčitá MS Vhoná Vhoná Nevhoná Jíl písčitý CS Velmi vhoná Velmi vhoná Nevhoná Hlína s níkou/stření plasticitou ML/MI Málo vhoná Vhoná Nevhoná Jíl s níkou/stření plasticitou CL/CI Vhoná Velmi vhoná Nevhoná Hlína s velmi vysokou/velmi vysokou/extrémně vysokou plasticitou MH/MV/ME Málo vhoná Málo vhoná Nevhoná Jíl s velmi vysokou/velmi vysokou/extrémně vysokou plasticitou CH/CV/CE Málo vhoná Málo vhoná Nevhoná Konstrukce tělesa hráe 5

6 Voní hospoářství krajiny 2 Konstrukční prvky hráe Materiál hráe nebo těsnící járo a stabiliační vrstva Ohumusování a osetí tělesa hráe Opevnění návoního líce Opěrná patka opevnění návoního líce Patní rén Zavaovací ostruha Filtry a) Opevnění návoního líce b) Filtr c) Opěrná patka ) Patní rén e) Zavaovací ostruha f) Ohumusování a osetí Konstrukce tělesa hráe 6

7 Voní hospoářství krajiny 2 Tvar hráe Tvar obvykle lichoběžníkový Sklon vušního líce u homogenních hráí větší (1:2,0-2,2) než sklon návoního líce (1:3,0-3,7) vhleem k tomu, že na návoním líci je hrá pravila nasycena voou Koruna hráe široká le komunikace, nejméně však 3,5 m (při vyloučení pojeu voiel i méně v ávislosti na technologii výstavby, u hráí vyšších než 5 m nesmí být šířka koruny nižší než 3,0 m) Svahy le oplnit lavicemi snížení celkového sklonu, výšení stability, možnost výsaby stromů Zemina Doporučený sklon návoního líce homogenní hráe Doporučený sklon vušního líce homogenní hráe GM, SM 1:3,0 1:2,0 GC, SC 1:3,4 1:2,0 MG, CG, MS, CS 1:3,3 1:2,0 Ml-MI, CL-CI 1:3,7 1:2,2 Konstrukce tělesa hráe 7

8 Voní hospoářství krajiny 2 Opevnění návoního líce Slouží k ochraně tělesa hráe proti nepřínivému účinku vln Může být umístěno stejné po celé élce návoního svahu nebo pevněno v okolí styku tělesa hráe s hlainou voy v nárži, le též provést opevnění o koruny hráe alespoň 0,8 po hlainu stálého naržení Pružné nebo tvré opevnění Pružné opevnění kamenný poho Tvré opevnění tvárnice, betonové esky, kamenná lažba (o betonu či na sucho) Konstrukce tělesa hráe 8

9 Voní hospoářství krajiny 2 Filtry Slouží k ochraně tělesa hráe pře vyplavováním jemných částic na styku s voou Umisťují se jak po kamenný poho, tak mei materiál samotné hráe a patní rén Nejčastěji se používají tříěné i netříěné písky a štěrkopísky nebo rcené kamenivo (materiál by neměl obsahovat více než 5% částic po 0,063 mm) Křivky rnitosti filtru a chráněné eminy by měly být přibližně rovnoběžné ejména v oblasti jemnějších částic; maximální rno filtru o 63 mm Stejnornné materiály 5 f Materiály, pro které platí Nestejnornné materiály (aoblené částice) f f Nestejnornné materiály (ostrohranné částice) 6 9 f f Obsypy perforovaných trub nebo jiných otvorů f 85 2 otvor Konstrukce tělesa hráe 9

10 Voní hospoářství krajiny 2 Patní rén Slouží k oveení voy prosakující tělesem hráe a k oálení epresní křivky o vušního líce tělesa hráe Drén je nutno navrhnout tak, aby epresní křivka byla o vušního líce válena v kažém boě nejméně na hloubku promrání pro aný materiál Funkce renážní soustavy nesmí být narušena mraem nebo vutím olní voy Voa je patního rénu nejčastěji ováěna plastovým perforovaným renážním potrubím; oporučuje se minimálně DN200 pro abránění ucpání Paní rén aúsťujeme o toku po hráí, výtok by neměl být atopen; výtok by měl být upůsoben tak, aby bylo možno měřit množství prosakující voy min. neámrná hloubka Konstrukce tělesa hráe 10

11 Voní hospoářství krajiny 2 Zavaovací ostruha Používá se přeevším u hráí s těsnícím járem pro jeho apuštění po áklaovou spáru a snížení průsaku po tělesem hráe; šířku v úrovni áklaové spáry navrhujeme v romeí 0,25 až 1,0 výšky hráe, minimálně však 3 m s ohleem na prováění U homogenních hráí na nepropustném položí ji le u nižších hráí vypustit; šířku navrhujeme jako polovinu výšky hráe, minimálně však 3 m 0,25 až, min. 3 m 0,5, min. 3 m Konstrukce tělesa hráe 11

12 Voní hospoářství krajiny 2 Co nás čeká ále.. Úprava prostoru v nárži Úprava koryta Výpustný objekt Bepečnostní přeliv Výpočty Dokumentace projektu.. a konkrétně příště Úprava rybniční stoky Úprava prostoru átopy Co nás čeká? 12
