REVITALIZACE AUTOBUSOVÉHO NÁDRAŽÍ V LOVOSICÍCH

Transkript

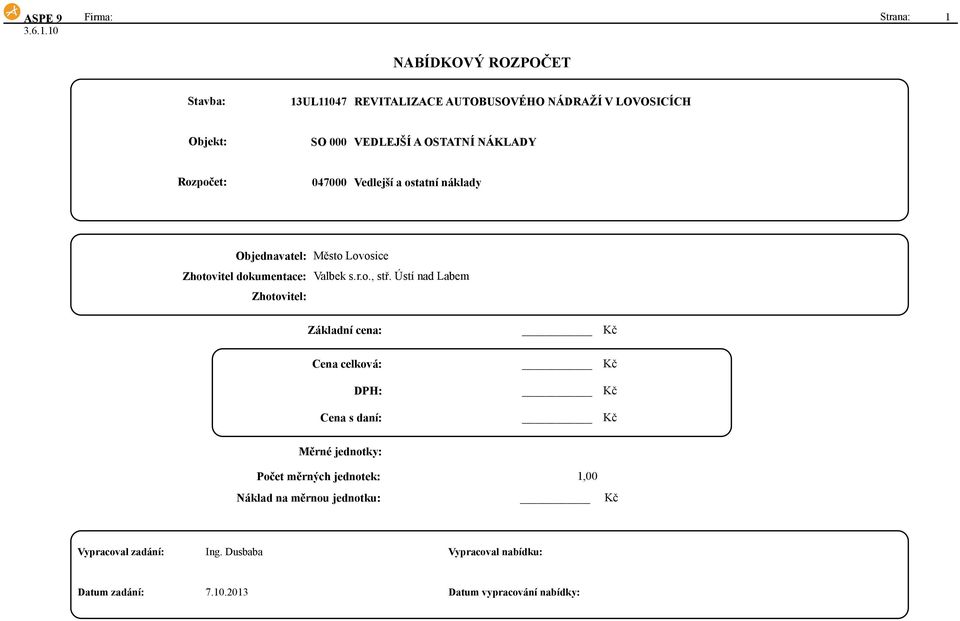

1 ASPE 9 Firma: Strana: 1 NABÍDKOVÝ ROZPOČET SO 000 VEDLEJŠÍ A OSTATNÍ NÁKLADY Vedlejší a ostatní náklady Objednavatel: Zhotovitel dokumentace: Zhotovitel: Město Lovosice Valbek s.r.o., stř. Ústí nad Labem Základní cena: Cena celková: DPH: Cena s daní: Měrné jednotky: Počet měrných jednotek: Náklad na měrnou jednotku: 1,00 Vypracoval zadání: Ing. Dusbaba Vypracoval nabídku: Datum zadání: Datum vypracování nabídky:

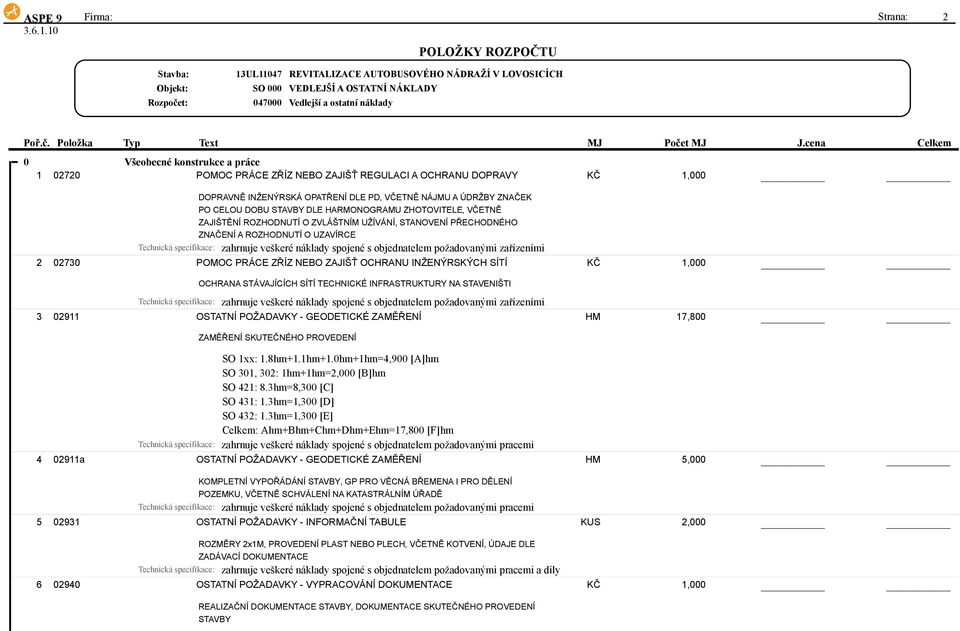

2 ASPE 9 Firma: Strana: 2 SO VEDLEJŠÍ A OSTATNÍ NÁKLADY Vedlejší a ostatní náklady 0 Všeobecné konstrukce a práce POMOC PRÁCE ZŘÍZ NEBO ZAJIŠŤ REGULACI A OCHRANU DOPRAVY KČ 1,000 DOPRAVNĚ INŽENÝRSKÁ OPATŘENÍ DLE PD, VČETNĚ NÁJMU A ÚDRŽBY ZNAČEK PO CELOU DOBU STAVBY DLE HARMONOGRAMU ZHOTOVITELE, VČETNĚ ZAJIŠTĚNÍ ROZHODNUTÍ O ZVLÁŠTNÍM UŽÍVÁNÍ, STANOVENÍ PŘECHODNÉHO ZNAČENÍ A ROZHODNUTÍ O UZAVÍRCE Technická specifikace: zahrnuje veškeré náklady spojené s objednatelem požadovanými zařízeními POMOC PRÁCE ZŘÍZ NEBO ZAJIŠŤ OCHRANU INŽENÝRSKÝCH SÍTÍ KČ 1,000 OCHRANA STÁVAJÍCÍCH SÍTÍ TECHNICKÉ INFRASTRUKTURY NA STAVENIŠTI Technická specifikace: zahrnuje veškeré náklady spojené s objednatelem požadovanými zařízeními OSTATNÍ POŽADAVKY - GEODETICKÉ ZAMĚŘENÍ HM 17,800 ZAMĚŘENÍ SKUTEČNÉHO PROVEDENÍ SO 1xx: 1.8hm+1.1hm+1.0hm+1hm=4,900 [A]hm SO 301, 302: 1hm+1hm=2,000 [B]hm SO 421: 8.3hm=8,300 [C] SO 431: 1.3hm=1,300 [D] SO 432: 1.3hm=1,300 [E] Celkem: Ahm+Bhm+Chm+Dhm+Ehm=17,800 [F]hm Technická specifikace: zahrnuje veškeré náklady spojené s objednatelem požadovanými pracemi a OSTATNÍ POŽADAVKY - GEODETICKÉ ZAMĚŘENÍ HM 5,000 KOMPLETNÍ VYPOŘÁDÁNÍ STAVBY, GP PRO VĚCNÁ BŘEMENA I PRO DĚLENÍ POZEMKU, VČETNĚ SCHVÁLENÍ NA KATASTRÁLNÍM ÚŘADĚ Technická specifikace: zahrnuje veškeré náklady spojené s objednatelem požadovanými pracemi OSTATNÍ POŽADAVKY - INFORMAČNÍ TABULE KUS 2,000 ROZMĚRY 2x1M, PROVEDENÍ PLAST NEBO PLECH, VČETNĚ KOTVENÍ, ÚDAJE DLE ZADÁVACÍ DOKUMENTACE Technická specifikace: zahrnuje veškeré náklady spojené s objednatelem požadovanými pracemi a díly OSTATNÍ POŽADAVKY - VYPRACOVÁNÍ DOKUMENTACE KČ 1,000 REALIZAČNÍ DOKUMENTACE STAVBY, DOKUMENTACE SKUTEČNÉHO PROVEDENÍ STAVBY

3 ASPE 9 Firma: Strana: 3 SO VEDLEJŠÍ A OSTATNÍ NÁKLADY Vedlejší a ostatní náklady Technická specifikace: zahrnuje veškeré náklady spojené s objednatelem požadovanými pracemi OSTAT POŽADAVKY - DOKUMENTACE SKUTEČ PROVEDENÍ V DIGIT FORMĚ DLE ZVYKLOSTÍ SPRÁVCŮ SÍTÍ TECHNICKÉ INFRASTRUKTURY KČ 1, a OSTATNÍ POŽADAVKY - REVIZNÍ ZPRÁVY KUS 1,000 HLAVNÍ MOSTNÍ PROHLÍDKA Technická specifikace: zahrnuje veškeré náklady spojené s objednatelem požadovanými pracemi 0 Všeobecné konstrukce a práce Celkem:

4 ASPE 9 Firma: Strana: 1 NABÍDKOVÝ ROZPOČET SO 101 AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží Objednavatel: Zhotovitel dokumentace: Zhotovitel: Město Lovosice Valbek s.r.o., stř. Ústí nad Labem Základní cena: Cena celková: DPH: Cena s daní: Měrné jednotky: Počet měrných jednotek: Náklad na měrnou jednotku: M ,00 Vypracoval zadání: Ing. Dusbaba Vypracoval nabídku: Datum zadání: Datum vypracování nabídky:

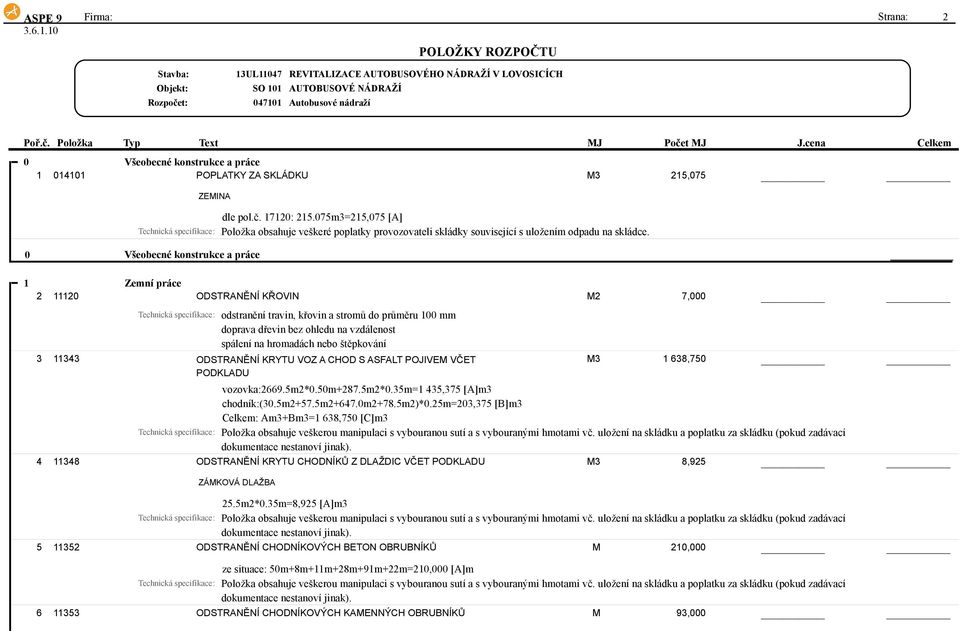

5 ASPE 9 Firma: Strana: 2 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží 0 Všeobecné konstrukce a práce POPLATKY ZA SKLÁDKU M3 215,075 ZEMINA dle pol.č : m3=215,075 [A] Technická specifikace: Položka obsahuje veškeré poplatky provozovateli skládky související s uložením odpadu na skládce. 0 Všeobecné konstrukce a práce 1 Zemní práce ODSTRANĚNÍ KŘOVIN M2 7,000 Technická specifikace: odstranění travin, křovin a stromů do průměru 100 mm doprava dřevin bez ohledu na vzdálenost spálení na hromadách nebo štěpkování ODSTRANĚNÍ KRYTU VOZ A CHOD S ASFALT POJIVEM VČET PODKLADU M ,750 vozovka:2669.5m2*0.50m+287.5m2*0.35m=1 435,375 [A]m3 chodník:(30.5m2+57.5m m2+78.5m2)*0.25m=203,375 [B]m3 Celkem: Am3+Bm3=1 638,750 [C]m3 Technická specifikace: Položka obsahuje veškerou manipulaci s vybouranou sutí a s vybouranými hmotami vč. uložení na skládku a poplatku za skládku (pokud zadávací dokumentace nestanoví jinak) ODSTRANĚNÍ KRYTU CHODNÍKŮ Z DLAŽDIC VČET PODKLADU M3 8,925 ZÁMKOVÁ DLAŽBA 25.5m2*0.35m=8,925 [A]m3 Technická specifikace: Položka obsahuje veškerou manipulaci s vybouranou sutí a s vybouranými hmotami vč. uložení na skládku a poplatku za skládku (pokud zadávací dokumentace nestanoví jinak) ODSTRANĚNÍ CHODNÍKOVÝCH BETON OBRUBNÍKŮ M 210,000 ze situace: 50m+8m+11m+28m+91m+22m=210,000 [A]m Technická specifikace: Položka obsahuje veškerou manipulaci s vybouranou sutí a s vybouranými hmotami vč. uložení na skládku a poplatku za skládku (pokud zadávací dokumentace nestanoví jinak) ODSTRANĚNÍ CHODNÍKOVÝCH KAMENNÝCH OBRUBNÍKŮ M 93,000

6 ASPE 9 Firma: Strana: 3 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží ze situace: 46m+26m+21m=93,000 [A]m Technická specifikace: Položka obsahuje veškerou manipulaci s vybouranou sutí a s vybouranými hmotami vč. uložení na skládku a poplatku za skládku (pokud zadávací dokumentace nestanoví jinak) ODKOP PRO SPOD STAVBU SILNIC A ŽELEZNIC TŘ I M3 215,075 NEVHODNÁ ZEMINA planimetrováno ze situace: 66.5m2*0.35m+(7m2+3m2)*0.50m+25.5m2*0.15m+(30.5m m2)*0.25m+(57.5m2+78.5m2)*0.10m=215,075 [A]m3 Technická specifikace: - vodorovná a svislá doprava, přemístění, přeložení, manipulace s výkopkem - kompletní provedení vykopávky nezapažené i zapažené - ošetření výkopiště po celou dobu práce v něm vč. klimatických opatření - ztížení vykopávek v blízkosti podzemního vedení, konstrukcí a objektů vč. jejich dočasného zajištění - ztížení pod vodou, v okolí výbušnin, ve stísněných prostorech a pod. - příplatek za lepivost - těžení po vrstvách, pásech a po jiných nutných částech (figurách) - čerpání vody vč. čerpacích jímek, potrubí a pohotovostní čerpací soupravy (viz ustanovení k pol. 1151,2) - potřebné snížení hladiny podzemní vody - těžení a rozpojování jednotlivých balvanů - vytahování a nošení výkopku - svahování a přesvah. svahů do konečného tvaru, výměna hornin v podloží a v pláni znehodnocené klimatickými vlivy - eventuelně nutné druhotné rozpojení odstřelené horniny - ruční vykopávky, odstranění kořenů a napadávek - pažení, vzepření a rozepření vč. přepažování - hradící a štětové stěny dočasné (adekvátně platí ustanovení k pol. 1151,2) - úpravu, ochranu a očištění dna, základové spáry, stěn a svahů - zhutnění podloží, případně i svahů vč. svahování - zřízení stupňů v podloží a lavic na svazích, není-li pro tyto práce zřízena samostatná položka - udržování výkopiště a jeho ochrana proti vodě - odvedení nebo obvedení vody v okolí výkopiště a ve výkopišti - třídění výkopku - veškeré pomocné konstrukce umožňující provedení vykopávky (příjezdy, sjezdy, nájezdy, lešení, podpěr. konstr., přemostění, zpevněné plochy, zakrytí a pod.)

7 ASPE 9 Firma: Strana: 4 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží VYKOPÁVKY ZE ZEMNÍKŮ A SKLÁDEK TŘ I M3 222,575 VČETNĚ EV. NÁKUPU natěžení materiálu pro pol.č.17110, 17310:19.075m m3=222,575 [A]m3 Technická specifikace: - vodorovná a svislá doprava, přemístění, přeložení, manipulace s výkopkem - kompletní provedení vykopávky nezapažené i zapažené - ošetření výkopiště po celou dobu práce v něm vč. klimatických opatření - ztížení vykopávek v blízkosti podzemního vedení, konstrukcí a objektů vč. jejich dočasného zajištění - ztížení pod vodou, v okolí výbušnin, ve stísněných prostorech a pod. - příplatek za lepivost - těžení po vrstvách, pásech a po jiných nutných částech (figurách) - čerpání vody vč. čerpacích jímek, potrubí a pohotovostní čerpací soupravy (viz ustanovení k pol. 1151,2) - potřebné snížení hladiny podzemní vody - těžení a rozpojování jednotlivých balvanů - vytahování a nošení výkopku - svahování a přesvah. svahů do konečného tvaru, výměna hornin v podloží a v pláni znehodnocené klimatickými vlivy - eventuelně nutné druhotné rozpojení odstřelené horniny - ruční vykopávky, odstranění kořenů a napadávek - pažení, vzepření a rozepření vč. přepažování - hradící a štětové stěny dočasné (adekvátně platí ustanovení k pol. 1151,2) - úpravu, ochranu a očištění dna, základové spáry, stěn a svahů - zhutnění podloží, případně i svahů vč. svahování - zřízení stupňů v podloží a lavic na svazích, není-li pro tyto práce zřízena samostatná položka - udržování výkopiště a jeho ochrana proti vodě - odvedení nebo obvedení vody v okolí výkopiště a ve výkopišti - třídění výkopku - veškeré pomocné konstrukce umožňující provedení vykopávky (příjezdy, sjezdy, nájezdy, lešení, podpěr. konstr., přemostění, zpevněné plochy, zakrytí a pod.) a VYKOPÁVKY ZE ZEMNÍKŮ A SKLÁDEK TŘ I M3 11,269 HUMÓZNÍ VRSTVY natěžení materiálu pro pol.č.18230:11.269m3=11,269 [A] Technická specifikace: - vodorovná a svislá doprava, přemístění, přeložení, manipulace s výkopkem

8 ASPE 9 Firma: Strana: 5 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží - kompletní provedení vykopávky nezapažené i zapažené - ošetření výkopiště po celou dobu práce v něm vč. klimatických opatření - ztížení vykopávek v blízkosti podzemního vedení, konstrukcí a objektů vč. jejich dočasného zajištění - ztížení pod vodou, v okolí výbušnin, ve stísněných prostorech a pod. - příplatek za lepivost - těžení po vrstvách, pásech a po jiných nutných částech (figurách) - čerpání vody vč. čerpacích jímek, potrubí a pohotovostní čerpací soupravy (viz ustanovení k pol. 1151,2) - potřebné snížení hladiny podzemní vody - těžení a rozpojování jednotlivých balvanů - vytahování a nošení výkopku - svahování a přesvah. svahů do konečného tvaru, výměna hornin v podloží a v pláni znehodnocené klimatickými vlivy - eventuelně nutné druhotné rozpojení odstřelené horniny - ruční vykopávky, odstranění kořenů a napadávek - pažení, vzepření a rozepření vč. přepažování - hradící a štětové stěny dočasné (adekvátně platí ustanovení k pol. 1151,2) - úpravu, ochranu a očištění dna, základové spáry, stěn a svahů - zhutnění podloží, případně i svahů vč. svahování - zřízení stupňů v podloží a lavic na svazích, není-li pro tyto práce zřízena samostatná položka - udržování výkopiště a jeho ochrana proti vodě - odvedení nebo obvedení vody v okolí výkopiště a ve výkopišti - třídění výkopku - veškeré pomocné konstrukce umožňující provedení vykopávky (příjezdy, sjezdy, nájezdy, lešení, podpěr. konstr., přemostění, zpevněné plochy, zakrytí a pod.) ULOŽENÍ SYPANINY DO NÁSYPŮ SE ZHUT M3 19,075 rekultivace:54.5m2*0.35m=19,075 [A]m3 Technická specifikace: Položka konstrukce ze zemin zahrnuje zejména: - kompletní provedení zemní konstrukce vč. výběru vhodného materiálu - nákup materiálu dle zadávací dokumentace - úprava ukládaného materiálu vlhčením, tříděním, promícháním nebo vysoušením, příp. jiné úpravy za účelem zlepšení jeho mech. vlastností - hutnění i různé míry hutnění - ošetření úložiště po celou dobu práce v něm vč. klimatických opatření - ztížení v okolí vedení, konstrukcí a objektů a jejich dočasné zajištění

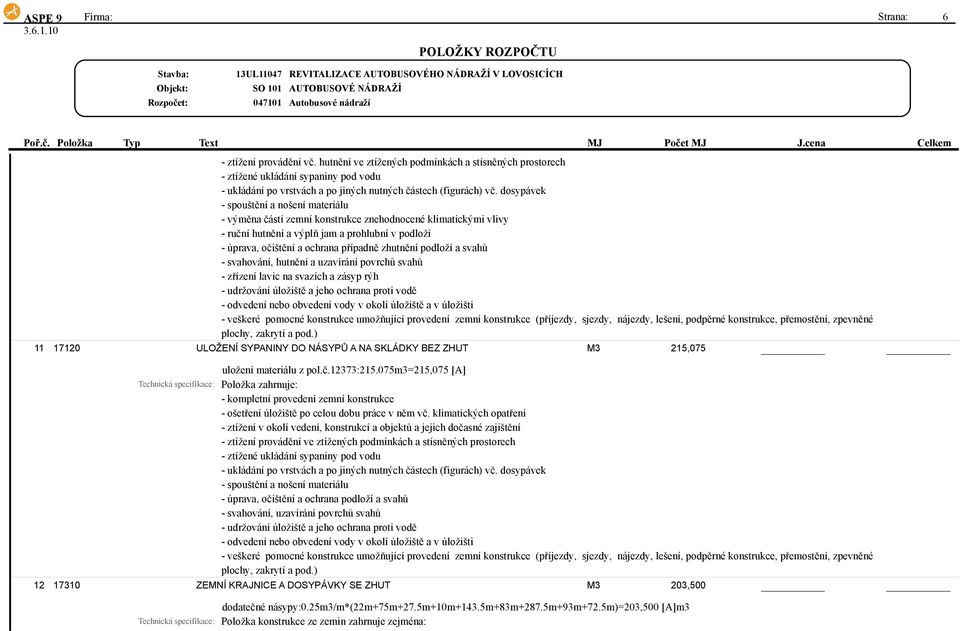

9 ASPE 9 Firma: Strana: 6 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží - ztížení provádění vč. hutnění ve ztížených podmínkách a stísněných prostorech - ztížené ukládání sypaniny pod vodu - ukládání po vrstvách a po jiných nutných částech (figurách) vč. dosypávek - spouštění a nošení materiálu - výměna částí zemní konstrukce znehodnocené klimatickými vlivy - ruční hutnění a výplň jam a prohlubní v podloží - úprava, očištění a ochrana případně zhutnění podloží a svahů - svahování, hutnění a uzavírání povrchů svahů - zřízení lavic na svazích a zásyp rýh - udržování úložiště a jeho ochrana proti vodě - odvedení nebo obvedení vody v okolí úložiště a v úložišti - veškeré pomocné konstrukce umožňující provedení zemní konstrukce (příjezdy, sjezdy, nájezdy, lešení, podpěrné konstrukce, přemostění, zpevněné plochy, zakrytí a pod.) ULOŽENÍ SYPANINY DO NÁSYPŮ A NA SKLÁDKY BEZ ZHUT M3 215,075 uložení materiálu z pol.č.12373: m3=215,075 [A] Technická specifikace: Položka zahrnuje: - kompletní provedení zemní konstrukce - ošetření úložiště po celou dobu práce v něm vč. klimatických opatření - ztížení v okolí vedení, konstrukcí a objektů a jejich dočasné zajištění - ztížení provádění ve ztížených podmínkách a stísněných prostorech - ztížené ukládání sypaniny pod vodu - ukládání po vrstvách a po jiných nutných částech (figurách) vč. dosypávek - spouštění a nošení materiálu - úprava, očištění a ochrana podloží a svahů - svahování, uzavírání povrchů svahů - udržování úložiště a jeho ochrana proti vodě - odvedení nebo obvedení vody v okolí úložiště a v úložišti - veškeré pomocné konstrukce umožňující provedení zemní konstrukce (příjezdy, sjezdy, nájezdy, lešení, podpěrné konstrukce, přemostění, zpevněné plochy, zakrytí a pod.) ZEMNÍ KRAJNICE A DOSYPÁVKY SE ZHUT M3 203,500 dodatečné násypy:0.25m3/m*(22m+75m+27.5m+10m+143.5m+83m+287.5m+93m+72.5m)=203,500 [A]m3 Technická specifikace: Položka konstrukce ze zemin zahrnuje zejména:

10 ASPE 9 Firma: Strana: 7 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží - kompletní provedení zemní konstrukce vč. výběru a dodání vhodného materiálu - nákup materiálu dle zadávací dokumentace - úprava ukládaného materiálu vlhčením, tříděním, promícháním nebo vysoušením, příp. jiné úpravy za účelem zlepšení jeho mech. vlastností - hutnění i různé míry hutnění - ošetření úložiště po celou dobu práce v něm vč. klimatických opatření - ztížení v okolí vedení, konstrukcí a objektů a jejich dočasné zajištění - ztížení provádění vč. hutnění ve ztížených podmínkách a stísněných prostorech - ztížené ukládání sypaniny pod vodu - ukládání po vrstvách a po jiných nutných částech (figurách) vč. dosypávek - spouštění a nošení materiálu - výměna částí zemní konstrukce znehodnocené klimatickými vlivy - ruční hutnění a výplň jam a prohlubní v podloží - úprava, očištění a ochrana případně zhutnění podloží a svahů - svahování, hutnění a uzavírání povrchů svahů - zřízení lavic na svazích a zásyp rýh - udržování úložiště a jeho ochrana proti vodě - odvedení nebo obvedení vody v okolí úložiště a v úložišti - veškeré pomocné konstrukce umožňující provedení zemní konstrukce (příjezdy, sjezdy, nájezdy, lešení, podpěrné konstrukce, přemostění, zpevněné plochy, zakrytí a pod.) ÚPRAVA PLÁNĚ SE ZHUT V HOR TŘ 1-4 M ,635 dle pol.č.56330: (211.15m m m3+5.21m3)/0.22m+(87.168m m3)/0.20m=4 375,635 [A]m2 Technická specifikace: Veškeré práce jsou obsaženy v textu položky včetně vyrovnání výškových rozdílů. Míru zhutnění určuje projekt ROZPROSTŘENÍ ORNICE V ROVINĚ M3 11,269 rekultivace:54.5m2*0.15m=8,175 [A]m3 podél vjezdu ČD:27.5m*0.75m*0.15m=3,094 [B]m3 Celkem: Am3+Bm3=11,269 [C]m3 Technická specifikace: veškeré práce jsou obsaženy v textu položky ZALOŽENÍ TRÁVNÍKU RUČNÍM VÝSEVEM M2 75,133 z pol.č.18230:11.27m3/0.15m=75,133 [A]m2 Technická specifikace: Zahrnuje veškerý materiál, výrobky a polotovary, včetně mimostaveništní a vnitrostaveništní dopravy (rovněž přesuny), včetně naložení a složení, případně s uložením, první pokosení

11 ASPE 9 Firma: Strana: 8 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží OŠETŘOVÁNÍ TRÁVNÍKU M2 150,266 DRUHÉ A TŘETÍ POKOSENÍ dle pol.č : 2ks*75.133m2=150,266 [A]m2 Technická specifikace: Zahrnuje pokosení se shrabáním, naložení shrabků na dopravní prostředek, s odvozem a se složením 1 Zemní práce 2 Základy TRATIVODY KOMPLET Z TRUB Z PLAST HMOT DN DO 200MM M 480,000 PVC DN160 z podélných profilů a situace: 22m+83m+175m+47m+31m+70m+20m+32m=480,000 [A]m Technická specifikace: Položka platí pro kompletní konstrukce trativodů a zahrnuje zejména: - výkop, výplň, zásyp trativodu včetně dopravy, uložení přebytečného materiálu, dodávky vhodného materiálu pro výplň a zásyp - zřízení spojovací vrstvy - zřízení podkladu a lože trativodu z vhodného materiálu - dodávka a uložení trativodu - obsyp trativodu vhodným materiálem, případně vložení separační nebo drenážní vložky - ukončení trativodu zaústěním do potrubí nebo vodoteče, případně vybudování ukončujícího objektu (kapličky) dle VL Popisy prací zahrnují veškerý materiál, výrobky a polotovary, včetně mimostaveništní a vnitrostaveništní dopravy (rovněž přesuny), včetně naložení a složení, případně s uložením 2 Základy 5 Komunikace KAMENIVO ZPEV CEMENTEM TŘ I TL DO 150MM M ,100 SC C8/10, TL. 130MM planimetrováno ze situace: m m m m m m2=3 730,100 [A]m2 Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů

12 ASPE 9 Firma: Strana: 9 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy VOZOVKOVÉ VRSTVY ZE ŠTĚRKODRTI M3 952,590 ŠD A planimetrováno ze situace: ul. Terezínská: m2*0.22m*1.20(koef.rozš.)=211,152 [A]m3 BUS: m2*0.22m*1.20(koef.rozš.)=597,836 [B]m3 vjezd ČD: m2*0.22m*1.20(koef.rozš.)=37,905 [C]m3 dlažba: 19.74m2*0.22m*1.20(koef.rozš.)=5,211 [D]m3 parkoviště:435.84m2*0.20m=87,168 [E]m3 TAXI:66.59m2*0.20m=13,318 [F]m3 Celkem: Am3+Bm3+Cm3+Dm3+Em3+Fm3=952,591 [G]m3 Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy INFILTRAČNÍ POSTŘIK ASFALTOVÝ DO 1,0KG/M2 M ,100 C50 B5, 0,80 KG/M2 dle pol.č : m2=3 730,100 [A] Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak

13 ASPE 9 Firma: Strana: 10 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy SPOJOVACÍ POSTŘIK Z EMULZE DO 0,5KG/M2 M ,100 C50 B5, 0,20 KG/M2 dle pol.č : m2=3 730,100 [A] Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy SPOJOVACÍ POSTŘIK Z MODIFIK EMULZE DO 0,5KG/M2 M ,100 C50 P5, 0,20 KG/M2 dle pol.č : m2=3 730,100 [A] Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy ASFALTOVÝ BETON TŘ I MODIFIK TL 40MM M ,100 ACO 11S PMB 45/80-60 dle pol.č : m2=3 730,100 [A] Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu

14 ASPE 9 Firma: Strana: 11 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy ASFALTOVÝ BETON TŘ I TL 60MM M ,100 ACL 16S 50/70 dle pol.č : m2=3 730,100 [A] Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy OBALOVANÉ KAMENIVO TŘ I TL DO 50MM M ,100 ACP /70 z pol.č : m3=3 730,100 [A] Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy DLÁŽDĚNÉ KRYTY Z DROBNÝCH KOSTEK DO LOŽE Z MC M2 19,740 ŽULA 100 x 100 MM krajnice křižovatky: 19.74m2=19,740 [A]

15 ASPE 9 Firma: Strana: 12 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy Položka zahrnuje všechny práce pro zřízení plně funkčního dlážděného krytu, t.j. včetně lože, ukončení dlažby a její provedení do předepsaného tvaru a pohledové úpravy, včetně výplně spar a otvorů a pod KRYTY Z BET DLAŽ SE ZÁMKEM BAREV TL 80MM DO LOŽE Z MC M2 502,430 HNĚDÁ planimetrováno ze situace - parkoviště:435.84m m2=502,430 [A]m2 Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy Položka zahrnuje všechny práce pro zřízení plně funkčního dlážděného krytu, t.j. včetně lože, ukončení dlažby a její provedení do předepsaného tvaru a pohledové úpravy, včetně výplně spar a otvorů a pod. 5 Komunikace 8 Potrubí DRENÁŽNÍ ŠACHTICE KONTROLNÍ Z BETON DÍLCŮ Šk80 KUS 10,000 KONTROLNÍ TRATIVODNÍ ŠACHTY Technická specifikace: - položky pro konstrukce na trubním vedení zahrnují kompletní konstrukce trubního vedení a to buď ve spojení s potrubím nebo samostatně. Zahrnují rovněž úpravy typových konstrukcí, spojovací a těsnící materiál, předepsané povrchové úpravy, máčení cihel, vyspárování a pod. Šachty, vpustě, kabelové komory zahrnují i poklopy s rámem, mříže s rámem, koše na bahno, stupadla, žebříky, stropy z bet. dílců a pod.

16 ASPE 9 Firma: Strana: 13 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží - dodání dílce požadovaného tvaru a vlastností, jeho skladování, doprava a osazení do definitivní polohy, včetně komplexní technologie výroby a montáže dílců, ošetření a ochrana dílců, - u dílců železobetonových a předpjatých veškerá výztuž, případně i tuhé kovové prvky a závěsná oka, - úpravy a zařízení pro uložení a transport dílce, - veškeré požadované úpravy dílců, včetně doplňkových konstrukcí a vybavení, - sestavení dílce na stavbě včetně montážních zařízení,plošin a prahů a pod., - výplň, těsnění a tmelení spár a spojů, - očištění a ošetření úložných ploch, - zednické výpomoce pro montáž dílců, - označení dílce výrobním štítkem nebo jiným způsobem, - úpravy dílce pro dodržení požadované přesnosti jeho osazení, včetně případných měření, - veškerá zařízení pro zajištění stability v každém okamžiku, - další práce dané případně specifikací k příslušnému prefabrik. dílci (úprava pohledových ploch, příp. rubových ploch, osazení měřících zařízení, zkoušení a měření dílců a pod.) VÝŠKOVÁ ÚPRAVA POKLOPŮ KUS 12,000 Technická specifikace: - položka výškové úpravy zahrnuje všechny nutné práce a materiály pro zvýšení nebo snížení zařízení (včetně nutné úpravy stávajícího povrchu vozovky nebo chodníku) VÝŠKOVÁ ÚPRAVA KRYCÍCH HRNCŮ KUS 6,000 Technická specifikace: - položka výškové úpravy zahrnuje všechny nutné práce a materiály pro zvýšení nebo snížení zařízení (včetně nutné úpravy stávajícího povrchu vozovky nebo chodníku). 8 Potrubí 9 Ostatní konstrukce a práce CHODNÍK OBRUBY Z BETON OBRUBNÍKŮ M 733,000 ze situace: 22m+75m+78m+56m+137m+42m+121m+83m+119m=733,000 [A]m Technická specifikace: Popisy prací zahrnují veškerý materiál, výrobky a polotovary, včetně mimostaveništní a vnitrostaveništní dopravy (rovněž přesuny), včetně naložení a složení,případně s uložením. Položka obruby a zpomalovací prahy zahrnuje i betonové lože i boční betonovou opěrku a CHODNÍK OBRUBY Z BETON OBRUBNÍKŮ M 19,000 PŘEJÍZDNÝ TYPU KO

17 ASPE 9 Firma: Strana: 14 SO AUTOBUSOVÉ NÁDRAŽÍ Autobusové nádraží Technická specifikace: Popisy prací zahrnují veškerý materiál, výrobky a polotovary, včetně mimostaveništní a vnitrostaveništní dopravy (rovněž přesuny), včetně naložení a složení,případně s uložením. Položka obruby a zpomalovací prahy zahrnuje i betonové lože i boční betonovou opěrku b CHODNÍK OBRUBY Z BETON OBRUBNÍKŮ M 90,000 ZVÝŠENÝ PRO NÁŠLAP 200MM, VČETNĚ NÁBĚHOVÝCH DÍLŮ 6ks*15m=90,000 [A]m Technická specifikace: Popisy prací zahrnují veškerý materiál, výrobky a polotovary, včetně mimostaveništní a vnitrostaveništní dopravy (rovněž přesuny), včetně naložení a složení,případně s uložením. Položka obruby a zpomalovací prahy zahrnuje i betonové lože i boční betonovou opěrku OBRUBY Z BETON KRAJNÍKŮ M 26,000 ŠÍŘKY 100MM 12.0m+14.0m=26,000 [A]m Technická specifikace: Popisy prací zahrnují veškerý materiál, výrobky a polotovary, včetně mimostaveništní a vnitrostaveništní dopravy (rovněž přesuny), včetně naložení a složení,případně s uložením. Položka obruby a zpomalovací prahy zahrnuje i betonové lože i boční betonovou opěrku ŘEZÁNÍ ASFALT KRYTU VOZOVEK TL DO 50MM M 46,000 napojení na stáv.stav: 13m+10.5m+4m+18.5m=46,000 [A]m Technická specifikace: veškeré práce jsou obsaženy v textu položky TĚSNĚNÍ DILATAČ SPAR ASF ZÁLIVKOU MODIFIK M3 0,588 podél obrub z pol.č.91722, 91722a, 91722b a 91723, odečtou se dlážděné plochy: (733.0m+19.0m+90.0m+26.0m-(13m+120m))*0.02m*0.04m=0,588 [A]m3 Technická specifikace: Popisy prací zahrnují veškerý materiál, výrobky a polotovary, včetně mimostaveništní a vnitrostaveništní dopravy (rovněž přesuny), včetně naložení a složení, případně s uložením. 9 Ostatní konstrukce a práce Celkem:

18 ASPE 9 Firma: Strana: 1 NABÍDKOVÝ ROZPOČET SO 102 KOMUNIKACE K POŠTĚ Komunikace k poště Objednavatel: Zhotovitel dokumentace: Zhotovitel: Město Lovosice Valbek s.r.o., stř. Ústí nad Labem Základní cena: Cena celková: DPH: Cena s daní: Měrné jednotky: Počet měrných jednotek: Náklad na měrnou jednotku: M ,00 Vypracoval zadání: Ing. Dusbaba Vypracoval nabídku: Datum zadání: Datum vypracování nabídky:

19 ASPE 9 Firma: Strana: 2 SO KOMUNIKACE K POŠTĚ Komunikace k poště 0 Všeobecné konstrukce a práce POPLATKY ZA SKLÁDKU M3 67,400 ZEMINA dle pol.č : 67.40m3=67,400 [A] Technická specifikace: Položka obsahuje veškeré poplatky provozovateli skládky související s uložením odpadu na skládce. 0 Všeobecné konstrukce a práce 1 Zemní práce ODSTRANĚNÍ KŘOVIN M2 5,000 Technická specifikace: odstranění travin, křovin a stromů do průměru 100 mm doprava dřevin bez ohledu na vzdálenost spálení na hromadách nebo štěpkování ODSTRANĚNÍ KRYTU VOZ A CHOD S ASFALT POJIVEM VČET PODKLADU M3 386,150 vozovka:761.0m2*0.40m=304,400 [A]m3 chodník:(70.0m2+7.0m2+19.0m m2+122m2)*0.25m=81,750 [B]m3 Celkem: Am3+Bm3=386,150 [C]m3 Technická specifikace: Položka obsahuje veškerou manipulaci s vybouranou sutí a s vybouranými hmotami vč. uložení na skládku a poplatku za skládku (pokud zadávací dokumentace nestanoví jinak) ODSTRANĚNÍ CHODNÍKOVÝCH KAMENNÝCH OBRUBNÍKŮ M 182,000 ze situace: 78m+62m+42m=182,000 [A]m Technická specifikace: Položka obsahuje veškerou manipulaci s vybouranou sutí a s vybouranými hmotami vč. uložení na skládku a poplatku za skládku (pokud zadávací dokumentace nestanoví jinak) ODKOP PRO SPOD STAVBU SILNIC A ŽELEZNIC TŘ I M3 67,400 NEVHODNÁ ZEMINA planimetrováno ze situace: (71m2+15m2+48m2)*0.35m=46,900 [A]m3 (70m2+7m2+19m2+109m2)*0.10m=20,500 [B]m3 Celkem: Am3+Bm3=67,400 [C]m3

20 ASPE 9 Firma: Strana: 3 SO KOMUNIKACE K POŠTĚ Komunikace k poště Technická specifikace: - vodorovná a svislá doprava, přemístění, přeložení, manipulace s výkopkem - kompletní provedení vykopávky nezapažené i zapažené - ošetření výkopiště po celou dobu práce v něm vč. klimatických opatření - ztížení vykopávek v blízkosti podzemního vedení, konstrukcí a objektů vč. jejich dočasného zajištění - ztížení pod vodou, v okolí výbušnin, ve stísněných prostorech a pod. - příplatek za lepivost - těžení po vrstvách, pásech a po jiných nutných částech (figurách) - čerpání vody vč. čerpacích jímek, potrubí a pohotovostní čerpací soupravy (viz ustanovení k pol. 1151,2) - potřebné snížení hladiny podzemní vody - těžení a rozpojování jednotlivých balvanů - vytahování a nošení výkopku - svahování a přesvah. svahů do konečného tvaru, výměna hornin v podloží a v pláni znehodnocené klimatickými vlivy - eventuelně nutné druhotné rozpojení odstřelené horniny - ruční vykopávky, odstranění kořenů a napadávek - pažení, vzepření a rozepření vč. přepažování - hradící a štětové stěny dočasné (adekvátně platí ustanovení k pol. 1151,2) - úpravu, ochranu a očištění dna, základové spáry, stěn a svahů - zhutnění podloží, případně i svahů vč. svahování - zřízení stupňů v podloží a lavic na svazích, není-li pro tyto práce zřízena samostatná položka - udržování výkopiště a jeho ochrana proti vodě - odvedení nebo obvedení vody v okolí výkopiště a ve výkopišti - třídění výkopku - veškeré pomocné konstrukce umožňující provedení vykopávky (příjezdy, sjezdy, nájezdy, lešení, podpěr. konstr., přemostění, zpevněné plochy, zakrytí a pod.) VYKOPÁVKY ZE ZEMNÍKŮ A SKLÁDEK TŘ I M3 62,350 VČETNĚ EV. NÁKUPU natěžení materiálu pro pol.č.17110, 17310:23.10m m3=62,350 [A]m3 Technická specifikace: - vodorovná a svislá doprava, přemístění, přeložení, manipulace s výkopkem - kompletní provedení vykopávky nezapažené i zapažené - ošetření výkopiště po celou dobu práce v něm vč. klimatických opatření - ztížení vykopávek v blízkosti podzemního vedení, konstrukcí a objektů vč. jejich dočasného zajištění - ztížení pod vodou, v okolí výbušnin, ve stísněných prostorech a pod.

21 ASPE 9 Firma: Strana: 4 SO KOMUNIKACE K POŠTĚ Komunikace k poště - příplatek za lepivost - těžení po vrstvách, pásech a po jiných nutných částech (figurách) - čerpání vody vč. čerpacích jímek, potrubí a pohotovostní čerpací soupravy (viz ustanovení k pol. 1151,2) - potřebné snížení hladiny podzemní vody - těžení a rozpojování jednotlivých balvanů - vytahování a nošení výkopku - svahování a přesvah. svahů do konečného tvaru, výměna hornin v podloží a v pláni znehodnocené klimatickými vlivy - eventuelně nutné druhotné rozpojení odstřelené horniny - ruční vykopávky, odstranění kořenů a napadávek - pažení, vzepření a rozepření vč. přepažování - hradící a štětové stěny dočasné (adekvátně platí ustanovení k pol. 1151,2) - úpravu, ochranu a očištění dna, základové spáry, stěn a svahů - zhutnění podloží, případně i svahů vč. svahování - zřízení stupňů v podloží a lavic na svazích, není-li pro tyto práce zřízena samostatná položka - udržování výkopiště a jeho ochrana proti vodě - odvedení nebo obvedení vody v okolí výkopiště a ve výkopišti - třídění výkopku - veškeré pomocné konstrukce umožňující provedení vykopávky (příjezdy, sjezdy, nájezdy, lešení, podpěr. konstr., přemostění, zpevněné plochy, zakrytí a pod.) a VYKOPÁVKY ZE ZEMNÍKŮ A SKLÁDEK TŘ I M3 8,400 HUMÓZNÍ VRSTVY natěžení materiálu pro pol.č.18230:8.40m3=8,400 [A] Technická specifikace: - vodorovná a svislá doprava, přemístění, přeložení, manipulace s výkopkem - kompletní provedení vykopávky nezapažené i zapažené - ošetření výkopiště po celou dobu práce v něm vč. klimatických opatření - ztížení vykopávek v blízkosti podzemního vedení, konstrukcí a objektů vč. jejich dočasného zajištění - ztížení pod vodou, v okolí výbušnin, ve stísněných prostorech a pod. - příplatek za lepivost - těžení po vrstvách, pásech a po jiných nutných částech (figurách) - čerpání vody vč. čerpacích jímek, potrubí a pohotovostní čerpací soupravy (viz ustanovení k pol. 1151,2) - potřebné snížení hladiny podzemní vody - těžení a rozpojování jednotlivých balvanů

22 ASPE 9 Firma: Strana: 5 SO KOMUNIKACE K POŠTĚ Komunikace k poště - vytahování a nošení výkopku - svahování a přesvah. svahů do konečného tvaru, výměna hornin v podloží a v pláni znehodnocené klimatickými vlivy - eventuelně nutné druhotné rozpojení odstřelené horniny - ruční vykopávky, odstranění kořenů a napadávek - pažení, vzepření a rozepření vč. přepažování - hradící a štětové stěny dočasné (adekvátně platí ustanovení k pol. 1151,2) - úpravu, ochranu a očištění dna, základové spáry, stěn a svahů - zhutnění podloží, případně i svahů vč. svahování - zřízení stupňů v podloží a lavic na svazích, není-li pro tyto práce zřízena samostatná položka - udržování výkopiště a jeho ochrana proti vodě - odvedení nebo obvedení vody v okolí výkopiště a ve výkopišti - třídění výkopku - veškeré pomocné konstrukce umožňující provedení vykopávky (příjezdy, sjezdy, nájezdy, lešení, podpěr. konstr., přemostění, zpevněné plochy, zakrytí a pod.) ULOŽENÍ SYPANINY DO NÁSYPŮ SE ZHUT M3 23,100 rekultivace:(46m2+10m2)*0.25m+37m2*0.10m=17,700 [A]m3 (39m2+15m2)*0.10m=5,400 [B]m3 Celkem: Am3+Bm3=23,100 [C]m3 Technická specifikace: Položka konstrukce ze zemin zahrnuje zejména: - kompletní provedení zemní konstrukce vč. výběru vhodného materiálu - nákup materiálu dle zadávací dokumentace - úprava ukládaného materiálu vlhčením, tříděním, promícháním nebo vysoušením, příp. jiné úpravy za účelem zlepšení jeho mech. vlastností - hutnění i různé míry hutnění - ošetření úložiště po celou dobu práce v něm vč. klimatických opatření - ztížení v okolí vedení, konstrukcí a objektů a jejich dočasné zajištění - ztížení provádění vč. hutnění ve ztížených podmínkách a stísněných prostorech - ztížené ukládání sypaniny pod vodu - ukládání po vrstvách a po jiných nutných částech (figurách) vč. dosypávek - spouštění a nošení materiálu - výměna částí zemní konstrukce znehodnocené klimatickými vlivy - ruční hutnění a výplň jam a prohlubní v podloží - úprava, očištění a ochrana případně zhutnění podloží a svahů

23 ASPE 9 Firma: Strana: 6 SO KOMUNIKACE K POŠTĚ Komunikace k poště - svahování, hutnění a uzavírání povrchů svahů - zřízení lavic na svazích a zásyp rýh - udržování úložiště a jeho ochrana proti vodě - odvedení nebo obvedení vody v okolí úložiště a v úložišti - veškeré pomocné konstrukce umožňující provedení zemní konstrukce (příjezdy, sjezdy, nájezdy, lešení, podpěrné konstrukce, přemostění, zpevněné plochy, zakrytí a pod.) ULOŽENÍ SYPANINY DO NÁSYPŮ A NA SKLÁDKY BEZ ZHUT M3 67,400 NEVHODNÁ ZEMINA uložení materiálu z pol.č.12373:67.4m3=67,400 [A] Technická specifikace: Položka zahrnuje: - kompletní provedení zemní konstrukce - ošetření úložiště po celou dobu práce v něm vč. klimatických opatření - ztížení v okolí vedení, konstrukcí a objektů a jejich dočasné zajištění - ztížení provádění ve ztížených podmínkách a stísněných prostorech - ztížené ukládání sypaniny pod vodu - ukládání po vrstvách a po jiných nutných částech (figurách) vč. dosypávek - spouštění a nošení materiálu - úprava, očištění a ochrana podloží a svahů - svahování, uzavírání povrchů svahů - udržování úložiště a jeho ochrana proti vodě - odvedení nebo obvedení vody v okolí úložiště a v úložišti - veškeré pomocné konstrukce umožňující provedení zemní konstrukce (příjezdy, sjezdy, nájezdy, lešení, podpěrné konstrukce, přemostění, zpevněné plochy, zakrytí a pod.) ZEMNÍ KRAJNICE A DOSYPÁVKY SE ZHUT M3 39,250 dodatečné násypy:0.25m3/m*(57.5m+25m+8m+37m+13.5m+16.0m)=39,250 [A]m3 Technická specifikace: Položka konstrukce ze zemin zahrnuje zejména: - kompletní provedení zemní konstrukce vč. výběru a dodání vhodného materiálu - nákup materiálu dle zadávací dokumentace - úprava ukládaného materiálu vlhčením, tříděním, promícháním nebo vysoušením, příp. jiné úpravy za účelem zlepšení jeho mech. vlastností - hutnění i různé míry hutnění - ošetření úložiště po celou dobu práce v něm vč. klimatických opatření

24 ASPE 9 Firma: Strana: 7 SO KOMUNIKACE K POŠTĚ Komunikace k poště - ztížení v okolí vedení, konstrukcí a objektů a jejich dočasné zajištění - ztížení provádění vč. hutnění ve ztížených podmínkách a stísněných prostorech - ztížené ukládání sypaniny pod vodu - ukládání po vrstvách a po jiných nutných částech (figurách) vč. dosypávek - spouštění a nošení materiálu - výměna částí zemní konstrukce znehodnocené klimatickými vlivy - ruční hutnění a výplň jam a prohlubní v podloží - úprava, očištění a ochrana případně zhutnění podloží a svahů - svahování, hutnění a uzavírání povrchů svahů - zřízení lavic na svazích a zásyp rýh - udržování úložiště a jeho ochrana proti vodě - odvedení nebo obvedení vody v okolí úložiště a v úložišti - veškeré pomocné konstrukce umožňující provedení zemní konstrukce (příjezdy, sjezdy, nájezdy, lešení, podpěrné konstrukce, přemostění, zpevněné plochy, zakrytí a pod.) ÚPRAVA PLÁNĚ SE ZHUT V HOR TŘ 1-4 M ,055 dle pol.č.56330: m3/0.20m=1 060,055 [A]m2 Technická specifikace: Veškeré práce jsou obsaženy v textu položky včetně vyrovnání výškových rozdílů. Míru zhutnění určuje projekt ROZPROSTŘENÍ ORNICE V ROVINĚ M3 8,400 rekultivace:(46m2+10m2)*0.15m=8,400 [A]m3 Technická specifikace: veškeré práce jsou obsaženy v textu položky ZALOŽENÍ TRÁVNÍKU RUČNÍM VÝSEVEM M2 56,000 z pol.č.18230:8.40m3/0.15m=56,000 [A]m2 Technická specifikace: Zahrnuje veškerý materiál, výrobky a polotovary, včetně mimostaveništní a vnitrostaveništní dopravy (rovněž přesuny), včetně naložení a složení, případně s uložením, první pokosení OŠETŘOVÁNÍ TRÁVNÍKU M2 112,000 DRUHÉ A TŘETÍ POKOSENÍ dle pol.č : 56.0m2*2ks=112,000 [A]m2 Technická specifikace: Zahrnuje pokosení se shrabáním, naložení shrabků na dopravní prostředek, s odvozem a se složením 1 Zemní práce

25 ASPE 9 Firma: Strana: 8 SO KOMUNIKACE K POŠTĚ Komunikace k poště 2 Základy TRATIVODY KOMPLET Z TRUB Z PLAST HMOT DN DO 200MM M 94,000 PVC DN160 Technická specifikace: Položka platí pro kompletní konstrukce trativodů a zahrnuje zejména: - výkop, výplň, zásyp trativodu včetně dopravy, uložení přebytečného materiálu, dodávky vhodného materiálu pro výplň a zásyp - zřízení spojovací vrstvy - zřízení podkladu a lože trativodu z vhodného materiálu - dodávka a uložení trativodu - obsyp trativodu vhodným materiálem, případně vložení separační nebo drenážní vložky - ukončení trativodu zaústěním do potrubí nebo vodoteče, případně vybudování ukončujícího objektu (kapličky) dle VL Popisy prací zahrnují veškerý materiál, výrobky a polotovary, včetně mimostaveništní a vnitrostaveništní dopravy (rovněž přesuny), včetně naložení a složení, případně s uložením 2 Základy 5 Komunikace KAMENIVO ZPEV CEMENTEM TŘ I TL DO 150MM M2 626,270 SC C8/10 TL. 120MM planimetrováno ze situace: m2=626,270 [A]m2 Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy VOZOVKOVÉ VRSTVY ZE ŠTĚRKODRTI M3 212,011 planimetrováno ze situace: vozovka: m2*0.20m*1.20(koef.rozš.)=150,305 [A]m3

26 ASPE 9 Firma: Strana: 9 SO KOMUNIKACE K POŠTĚ Komunikace k poště park. stání: (136.56m m m m m2)*0.20m=61,706 [B]m3 Celkem: Am3+Bm3=212,011 [C]m3 Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy INFILTRAČNÍ POSTŘIK ASFALTOVÝ DO 1,0KG/M2 M2 626,270 C50 B5, 0,80 KG/M2 dle pol.č :626.27m2=626,270 [A] Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy SPOJOVACÍ POSTŘIK Z EMULZE DO 0,5KG/M2 M2 626,270 C50 B5, 0,20 KG/M2 dle pol.č :626.27m2=626,270 [A] Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů

27 ASPE 9 Firma: Strana: 10 SO KOMUNIKACE K POŠTĚ Komunikace k poště - úpravu dilatačních spar a povrchu vrstvy ASFALTOVÝ BETON TŘ II TL 40MM M2 626,270 ACO 11S 50/70 dle pol.č :626.27m2=626,270 [A] Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy OBALOVANÉ KAMENIVO TŘ I TL DO 100MM M2 626,270 ACP /70 z pol.č : m3=626,270 [A] Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy KRYTY Z BET DLAŽ SE ZÁMKEM BAREV TL 80MM DO LOŽE Z MC M2 308,530 HNĚDÁ planimetrováno ze situace - z pol.č.56330:61.706m3/0.20m=308,530 [A]m2 Technická specifikace: - dodání směsi, postřiku, nátěru, dlažeb nebo dílců v požadované kvalitě - očištění podkladu případně zřízení spojovací vrstvy - uložení směsi, dlažby nebo dílců a provedení nátěrů a postřiků dle předepsaného technologického předpisu - zřízení vrstvy bez rozlišení šířky, pokládání vrstvy po etapách, včetně pracovních spar a spojů

28 ASPE 9 Firma: Strana: 11 SO KOMUNIKACE K POŠTĚ Komunikace k poště - úpravu napojení, ukončení a těsnění podél obrubníků, dilatačních zařízení, odvodňovacích proužků, odvodňovačů, vpustí, šachet a pod., nestanoví-li zadávací dokumentace jinak - těsnění, tmelení a výplň spar a otvorů - úpravu dilatačních spar a povrchu vrstvy Položka zahrnuje všechny práce pro zřízení plně funkčního dlážděného krytu, t.j. včetně lože, ukončení dlažby a její provedení do předepsaného tvaru a pohledové úpravy, včetně výplně spar a otvorů a pod. 5 Komunikace 8 Potrubí DRENÁŽNÍ ŠACHTICE KONTROLNÍ Z BETON DÍLCŮ Šk80 KUS 2,000 KONTROLNÍ TRATIVODNÍ ŠACHTY Technická specifikace: - položky pro konstrukce na trubním vedení zahrnují kompletní konstrukce trubního vedení a to buď ve spojení s potrubím nebo samostatně. Zahrnují rovněž úpravy typových konstrukcí, spojovací a těsnící materiál, předepsané povrchové úpravy, máčení cihel, vyspárování a pod. Šachty, vpustě, kabelové komory zahrnují i poklopy s rámem, mříže s rámem, koše na bahno, stupadla, žebříky, stropy z bet. dílců a pod. - dodání dílce požadovaného tvaru a vlastností, jeho skladování, doprava a osazení do definitivní polohy, včetně komplexní technologie výroby a montáže dílců, ošetření a ochrana dílců, - u dílců železobetonových a předpjatých veškerá výztuž, případně i tuhé kovové prvky a závěsná oka, - úpravy a zařízení pro uložení a transport dílce, - veškeré požadované úpravy dílců, včetně doplňkových konstrukcí a vybavení, - sestavení dílce na stavbě včetně montážních zařízení,plošin a prahů a pod., - výplň, těsnění a tmelení spár a spojů, - očištění a ošetření úložných ploch, - zednické výpomoce pro montáž dílců, - označení dílce výrobním štítkem nebo jiným způsobem, - úpravy dílce pro dodržení požadované přesnosti jeho osazení, včetně případných měření, - veškerá zařízení pro zajištění stability v každém okamžiku, - další práce dané případně specifikací k příslušnému prefabrik. dílci (úprava pohledových ploch, příp. rubových ploch, osazení měřících zařízení, zkoušení a měření dílců a pod.) VÝŠKOVÁ ÚPRAVA POKLOPŮ KUS 2,000 Technická specifikace: - položka výškové úpravy zahrnuje všechny nutné práce a materiály pro zvýšení nebo snížení zařízení (včetně nutné úpravy stávajícího povrchu vozovky nebo chodníku).

29 ASPE 9 Firma: Strana: 12 SO KOMUNIKACE K POŠTĚ Komunikace k poště 8 Potrubí 9 Ostatní konstrukce a práce CHODNÍK OBRUBY Z BETON OBRUBNÍKŮ M 241,000 ze situace: 110.0m+56m+17m+58m=241,000 [A]m Technická specifikace: Popisy prací zahrnují veškerý materiál, výrobky a polotovary, včetně mimostaveništní a vnitrostaveništní dopravy (rovněž přesuny), včetně naložení a složení,případně s uložením. Položka obruby a zpomalovací prahy zahrnuje i betonové lože i boční betonovou opěrku OBRUBY Z BETON KRAJNÍKŮ M 95,000 ŠÍŘKY 100MM 50.0m+12.0m+18.0m+15.0m=95,000 [A]m Technická specifikace: Popisy prací zahrnují veškerý materiál, výrobky a polotovary, včetně mimostaveništní a vnitrostaveništní dopravy (rovněž přesuny), včetně naložení a složení,případně s uložením. Položka obruby a zpomalovací prahy zahrnuje i betonové lože i boční betonovou opěrku ŘEZÁNÍ ASFALT KRYTU VOZOVEK TL DO 50MM M 10,500 napojení na stáv.stav: 6m+4.5m=10,500 [A]m Technická specifikace: veškeré práce jsou obsaženy v textu položky TĚSNĚNÍ DILATAČ SPAR ASF ZÁLIVKOU MODIFIK M3 0,173 podél obrub z pol.č a 91723, odečtou se dlážděné plochy: (241.0m+95.0m-(61m+14m+27.5m+17.0m))*0.02m*0.04m=0,173 [A]m3 Technická specifikace: Popisy prací zahrnují veškerý materiál, výrobky a polotovary, včetně mimostaveništní a vnitrostaveništní dopravy (rovněž přesuny), včetně naložení a složení, případně s uložením. 9 Ostatní konstrukce a práce Celkem:
