1 3e - PROJEKTOVÁNÍ EKOLOGICKÝCH STAVEB s. r. o. PRAŽSKÁ PELHŘIMOV PROJEKTOVÁNÍ EKOLOGICKÝCH STAVEB s.r.o. EKOLOGIE EKONOMIKA ESTETIKA Rekonstrukce rybníka Podlesník v k.ú. Radňov B. Souhrnná technická zpráva OBSAH: 1. Urbanistické, architektonické a stavebně technické řešení 1.1 Umístění stavby 1.2 Současný stav staveniště 1.3 Technické řešení stavby 1.4 Napojení stavby na dopravně technickou infrastrukturu 1.5 Vliv stavby na životní prostředí a řešení jeho ochrany 1.6 Průzkumy a měření, jejich vyhodnocení 1.7 Údaje o podkladech 1.8 Členění stavby na objekty 1.9 Způsob zajištění ochrany zdraví a bezpečnosti pracovníků 2. Mechanická odolnost a stabilita 3. Požární bezpečnost 4. Hygiena, ochrana zdraví a životního prostředí 5. Bezpečnost při užívání 6. Ochrana proti hluku 7. Úspora energie a ochrana tepla 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí 10. Ochrana obyvatelstva 11. Inženýrské stavby (objekty) 12. Výrobní a nevýrobní technologická zařízení staveb (pokud se ve stavbě vyskytují)

2 1. Urbanistické, architektonické a stavebně technické řešení 1.1 Umístění stavby Zamýšlená stavba se nachází zhruba 0,5 km východně od Radňova. Přehled vlastníků všech dotčených parcel je uveden v tabulce v průvodní zprávě. Stavba se nachází na Nemojovském potoku s číslem hydrologického pořadí Plocha povodí s uzávěrovým profilem pod hrází navrženého rybníka je 10,85 km 2. Nadmořská výška lokality je zhruba 575 až 578 m n. m Současný stav staveniště Jedná se o stávající průtočnou MVN. Po hrázi a při pravém břehu nádrže vede silnice. Na levém břehu se vyskytuje smrkový les. Nad zhlavím rybníka roste travinobylinná lada značně podmáčená. Nádrž má dva přítoky. Pod hrází se nachází obytné budovy a provozní budovy využívané jako pila. Nádrž má málo kapacitní přeliv následující mostním propustkem a stavidly. Rovněž výpustné zařízení je v nevyhovujícím stavu. 1.3 Technické řešení stavby Při rekonstrukci rybníka Podlesník v k.ú. Radňov se počítá s rozsáhlými zásahy. Což bude představovat především dosypání a hutnění hráze a rozsáhlé odbahnění zdrže. Nutností bude dále rekonstrukce objektů výpustného zařízení, bezpečnostního objektu a odběrného potrubí pro MVE. Ve zhlaví rybníka bude vytvořena rozsáhlá litorální zóna, průtočná tůň a dně neprůtočné tůně. Akce spočívá v následujících opatřeních: Přípravné práce V prostoru zátopy bude provedena soustava odvodňovacích stok vyspádovaných směrem k výpusti rybníka. Poté bude následovat technologická pauza - odvodnění nánosu. Z návodní strany hráze budou dočasně odstraněna svodidla. Hráz rybníka Oprava hráze spočívá v jejím dosypání, uhutnění a vysvahování. Pro dosypání tělesa hráze bude použita vhodná zemina (skupina GC,GM,SM,SC,MG,CG,MS,CS,CL-CI,). Zhutnění se provede na 100% proc. Dosypaný a uhutněný návodní líc hráze se nakonec vysvahuje do požadovaného sklonu 1:3. Dále se provede opevnění návodního líce, a to kamennou rovnaninou tl. 300 položenou na štěrkopískový filtr tl. 150mm. Opevnění bude provedeno od paty hráze až ke koruně hráze. Celkový objem hutněného homogenního hrázového náspu bude cca 1350m 3. Vhodná zemina bude získána v nedalekém lomu Nemojov. Hráz bude založena po odstranění nánosu na základové spáře odsouhlasené hydrogeologem. Dále bude zapotřebí 160 m 3 filtrační štěrkopískové vrstvy, 320 m 3 kamenného pohozu. Tvar a podrobné kóty hráze a opevnění jsou zřejmé z výkresu vzorový řez hrází. Podmínky pro ukládání zemin do sypaných hrází Stykové plochy betonových konstrukcí se zeminou hráze musí být rovné a celistvé bez hnízd v betonu a bez drobných nerovností, které znemožňují dobré přilnutí těsnící zeminy. Aby se zajistilo přilnutí těsnící zeminy k betonu a zabránilo jejímu vysušení, opatří se povrch betonu vhodným nátěrem (např. jílovým mlékem nebo se v míchačce rozmíchá s vodou zemina, ze které bude hráz prováděna), který se provede bezprostředně před zasypáním objektu. Hladkosti povrchu objektů se nesmí dosahovat omítkou, ani jinými nátěry, jako např. asfaltem, PVC a pod.

3 Před sypáním se odstraní humusovitá půda, kořeny a pod. Základová spára a boky průrvy se očistí od předmětů, které nejsou do tělesa hráze přípustné, urovná, upraví a zhutní se stejným způsobem jako je předepsán pro výše ležící vrstvy hráze. Voda, stojící v prohlubních základové spáry, se musí před navážením první vrstvy sypaniny odstranit a přitékající voda povrchová i podzemní odvést vhodným technickým opatřením. Postup výstavby a technologie sypání hráze musí být v souladu s klimatickými a lokálními podmínkami. Málo propustné sypaniny se sypou a zhutňují vždy ve vrstvách skloněných k líci tak, aby byl umožněn odtok povrchové vody. Další vrstva se smí navážet až na zhutněnou předchozí vrstvu, jejíž povrch musí být urovnaný, bez kaluží vody, bez přeschlé nebo rozbahněné zeminy, bez nevhodných předmětů. Zemina znehodnocená mrazem, deštěm a pod. se odstraní stejně jako sníh a led. Je-li povrch vrstvy příliš vlhký, nechá se buďto vyschnout nebo se zemina odstraní. Za deštivého počasí, nebo při sněžení a při mrazu se sypání a zhutňování částí hráze ze soudržných zemin neprovádí. Je-li povrch vrstvy soudržné zeminy příliš vyschlý nebo hladký, musí se před navážením další vrstvy navlhčit nebo odstranit a podle potřeby zdrsnit, aby bylo zaručeno dostatečné spojení obou vrstev. Rozprostření sypaniny v hrázi musí být takové, aby se vyloučilo vytváření průběžných vrstev a čoček sypaniny podstatně se lišící od sypaniny prováděné zóny. Není-li stanoveno jinak, rozprostírají se zeminy při sypání ve vrstvách, jejichž tloušťka před zhutněním je nejvýše 200 mm. Je-li hmotnost zhutňovacích strojů menší než 10 t, tloušťka vrstvy se přiměřeně snižuje. Není-li stanoveno jinak, je nutné každé místo přejít zhutňovacím strojem osmkrát. Zhutňování zemin - i nesoudržných - pouhým proléváním vodou je nepřípustné. Sypání a hutnění hráze v zimních podmínkách se nedoporučuje. Je přípustné pouze tehdy, je-li zaručeno požadované zpracování sypaniny a je zaručeno, že vlivem mrazu nedojde ke změně požadovaných vlastností zeminy. Zcela nepřípustné je, aby zemina, zpracovávaná do hráze, byla zmrzlá a obsahovala vločky ledu a sněhu. Odbahnění Po dostatečném odvodnění bude přistoupeno k odstraňování nánosu. Odbahňování bude probíhat podle podélného a příčných řezů. Tyto údaje vychází ze zaměření rybníka, které bylo provedeno firmou 3e-Projektování ekologických staveb s.r.o., Pražská 455, Pelhřimov Odtěží se nános o celkové kubatuře cca m 3. Průměrná vrstva usazeného nánosu vztaženo k vodní ploše činí 0,75 m. A ke katastrální ploše 65 cm.

4 staničení vzdálenost Výkop Násyp Výkop Násyp V-N číslo řezu km m m 2 m 2 m 3 m 3 m , , , , , , , , , , , , , , Během stavby nebude zasaženo do břehových porostů. V případě že při odstraňování nánosu dojde k odkrytí propustnějšího podloží, (písky, štěrky), bude místo překryto vrstvou nánosu - min 30 cm po zhutnění. Po odbahnění se vytvoří jednotlivé prostory nádrže uvedené v následující tabulce: kóta koruny hráze 578,20 m n.m. kóta Qmax 578,00 m n.m. kóta bezpečnostního přelivu 576,70 m n.m. kóta provozní hladiny 576,70 m n.m. kóta nejnižšího místa zátopy 573,80 m n.m. plocha zátopy při prov. hladině m 2 plocha zátopy při max. hladině m 2 objem vody při prov. hladině m 3 objem vody při max. hladině m 3 objem retenčního prostoru m 3 Ve zhlaví rybníka bude vytvořena rozsáhlá mělká litorální zóna formou zemní lavice s hloubkou vody 0,3 m a plochou 17,5-ti% provozní hladiny. Nad rybníkem budou vytvořeny ještě dvě hloubené neprůtočné tůně. Vzhledem k výskytu vachty trojlisté v blízkosti plánovaných tůní je mezi vodní nádrží a tůněmi navrženo po dobu stavby vybudovat zemní hrázku v délce cca 35 m a výškou 1,0m. Zemní hrázka by měla zajistit zvýšení úrovně vodní hladiny pro lokalitu výskytu vachty trojlisté v době, kdy bude rybník vypuštěn. Tůně 1. neprůtočná 2.neprůtočná hloubka 1,5m 1,5m vodní plocha 311m2 622m2 objem vody 402m3 708m3 Sediment z rybníka bude uložen ve vrstvě 0,1 m na ornou půdu na pozemky p.č. 325, 326, 327, 329, 330, 331/1, 343/1, 343/2, 344, 346/1, 346/2, 348, 349/1, 349/2, 351/2, 351/3, 352, 361/1, 384/1, 384/4, 384/5, 384/6, 384/8, 384/9 a 446 dle KN v k.ú. Lešov a na pozemky p.č. 185, 186/1, 186/3, 189, 191/1, 204/1, 227/1, 518/1dle KN v k.ú. Radňov u Rynárce. Pozemky jsou v kultuře orná půda.

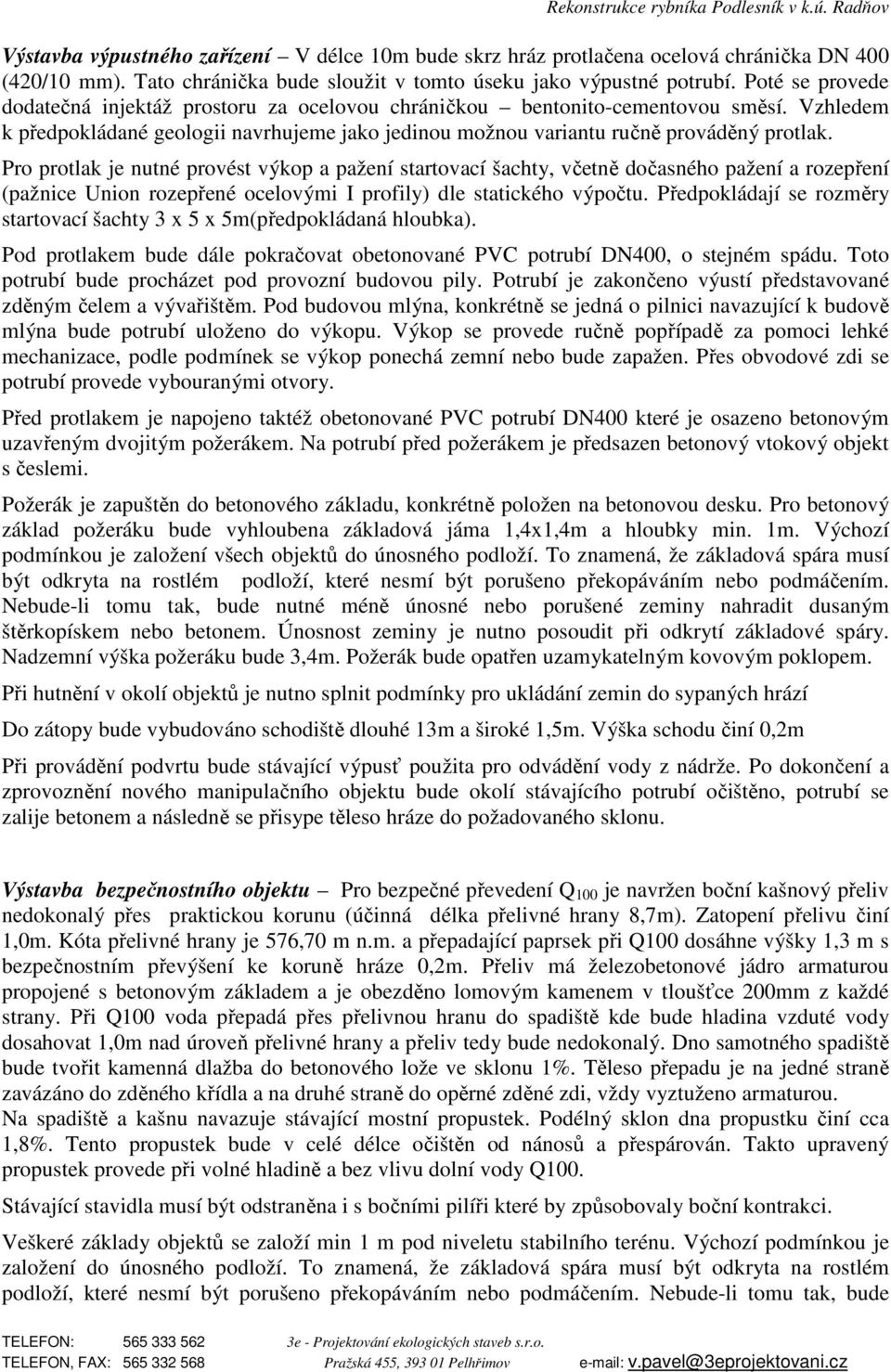

5 Výstavba výpustného zařízení V délce 10m bude skrz hráz protlačena ocelová chránička DN 400 (420/10 mm). Tato chránička bude sloužit v tomto úseku jako výpustné potrubí. Poté se provede dodatečná injektáž prostoru za ocelovou chráničkou bentonito-cementovou směsí. Vzhledem k předpokládané geologii navrhujeme jako jedinou možnou variantu ručně prováděný protlak. Pro protlak je nutné provést výkop a pažení startovací šachty, včetně dočasného pažení a rozepření (pažnice Union rozepřené ocelovými I profily) dle statického výpočtu. Předpokládají se rozměry startovací šachty 3 x 5 x 5m(předpokládaná hloubka). Pod protlakem bude dále pokračovat obetonované PVC potrubí DN400, o stejném spádu. Toto potrubí bude procházet pod provozní budovou pily. Potrubí je zakončeno výustí představované zděným čelem a vývařištěm. Pod budovou mlýna, konkrétně se jedná o pilnici navazující k budově mlýna bude potrubí uloženo do výkopu. Výkop se provede ručně popřípadě za pomoci lehké mechanizace, podle podmínek se výkop ponechá zemní nebo bude zapažen. Přes obvodové zdi se potrubí provede vybouranými otvory. Před protlakem je napojeno taktéž obetonované PVC potrubí DN400 které je osazeno betonovým uzavřeným dvojitým požerákem. Na potrubí před požerákem je předsazen betonový vtokový objekt s česlemi. Požerák je zapuštěn do betonového základu, konkrétně položen na betonovou desku. Pro betonový základ požeráku bude vyhloubena základová jáma 1,4x1,4m a hloubky min. 1m. Výchozí podmínkou je založení všech objektů do únosného podloží. To znamená, že základová spára musí být odkryta na rostlém podloží, které nesmí být porušeno překopáváním nebo podmáčením. Nebude-li tomu tak, bude nutné méně únosné nebo porušené zeminy nahradit dusaným štěrkopískem nebo betonem. Únosnost zeminy je nutno posoudit při odkrytí základové spáry. Nadzemní výška požeráku bude 3,4m. Požerák bude opatřen uzamykatelným kovovým poklopem. Při hutnění v okolí objektů je nutno splnit podmínky pro ukládání zemin do sypaných hrází Do zátopy bude vybudováno schodiště dlouhé 13m a široké 1,5m. Výška schodu činí 0,2m Při provádění podvrtu bude stávající výpusť použita pro odvádění vody z nádrže. Po dokončení a zprovoznění nového manipulačního objektu bude okolí stávajícího potrubí očištěno, potrubí se zalije betonem a následně se přisype těleso hráze do požadovaného sklonu. Výstavba bezpečnostního objektu Pro bezpečné převedení Q 100 je navržen boční kašnový přeliv nedokonalý přes praktickou korunu (účinná délka přelivné hrany 8,7m). Zatopení přelivu činí 1,0m. Kóta přelivné hrany je 576,70 m n.m. a přepadající paprsek při Q100 dosáhne výšky 1,3 m s bezpečnostním převýšení ke koruně hráze 0,2m. Přeliv má železobetonové jádro armaturou propojené s betonovým základem a je obezděno lomovým kamenem v tloušťce 200mm z každé strany. Při Q100 voda přepadá přes přelivnou hranu do spadiště kde bude hladina vzduté vody dosahovat 1,0m nad úroveň přelivné hrany a přeliv tedy bude nedokonalý. Dno samotného spadiště bude tvořit kamenná dlažba do betonového lože ve sklonu 1%. Těleso přepadu je na jedné straně zavázáno do zděného křídla a na druhé straně do opěrné zděné zdi, vždy vyztuženo armaturou. Na spadiště a kašnu navazuje stávající mostní propustek. Podélný sklon dna propustku činí cca 1,8%. Tento propustek bude v celé délce očištěn od nánosů a přespárován. Takto upravený propustek provede při volné hladině a bez vlivu dolní vody Q100. Stávající stavidla musí být odstraněna i s bočními pilíři které by způsobovaly boční kontrakci. Veškeré základy objektů se založí min 1 m pod niveletu stabilního terénu. Výchozí podmínkou je založení do únosného podloží. To znamená, že základová spára musí být odkryta na rostlém podloží, které nesmí být porušeno překopáváním nebo podmáčením. Nebude-li tomu tak, bude

6 nutné méně únosné nebo porušené zeminy nahradit dusaným štěrkopískem nebo betonem. Únosnost zeminy je nutno posoudit při odkrytí základové spáry. Při hutnění v okolí objektů je nutno splnit podmínky pro ukládání zemin do sypaných hrází. odběrné potrubí pro MVE - V délce 26m bude v hrázi uloženo obetonované potrubí DN 600 ve spádu 0,5%. Potrubí se zakončí u plánované MVE nebo stávající vyrovnávací nádrže umístěné pod objektem pily. Začátek potrubí je osazen betonovým prefabrikovaným vtokovým objektem s česlemi. Potrubí bude v délce 10m (pod komunikací) uloženo pomocí protlaku, zbývající část potrubí se uloží do výkopů. Při protlaku se uloží pod komunikaci ocelová chránička DN 700, kterou bude provedeno PVC potrubí DN 600, to bude mimo chráničku obetonováno vodostavebním betonem a v chráničce bentonito-cementovou směsí. Při hutnění v okolí objektů je nutno splnit podmínky pro ukládání zemin do sypaných hrází. Ke vtokovému objektu bude vybudováno úzké betonové schodiště. Výška schodu činí 0,2 m V o d n í z n a č k a. Na požeráku bude umístěna vodní značka a to v úrovni provozní hladiny. Zachování m i n i m á l n í h o z ů s t a t k o v é h o p r ů t o k u minimální zůstatkový průtok Q330d = 20 l/s bude zajištěn asanačním otvorem (500x80mm) v prahu na toku pod rybníkem. V době kdy bude přítok nižší než MZP se bude odtok rovnat přítoku. Odkaliště - Na toku pod rybníkem bude dočasně vybudována odkalovací nádrž. Jelikož je prostor pro odkaliště veden v katastru nemovitostí v kultuře TTP bude nejprve sejmuta ornice, která bude uložena na mezideponii. Poté bude proveden výkop odkaliště. Odtěžený materiál bude také uložen na mezideponii. Umístění mezideponií je patrné z výkresu F1 celková situace. Odkalovací nádrž bude v provozu v období od nastokování sedimentu v rybníce až do ukončení odbahnění. Tedy zhruba 3 měsíce. Po ukončení odbahnění bude odkaliště zavezeno výkopovou zeminou z mezideponie a celá dotčená plocha bude rovnoměrně převrstvena deponovanou ornicí. Odkaliště bude zhruba 2m hluboké, jeho svahy budou 1:1 a půdorys dna 6 x 6 m. 1.4 Napojení stavby na dopravně technickou infrastrukturu Na stavbu je přístup ze všech okolních pozemků. Příjezd na stavbu a staveniště je umožněn po silnici vedoucí po hrázi a pravém břehu nádrže. Stavba nevyžaduje napojení na jiné prvky dopravně technické infrastruktury. 1.5 Vliv stavby na životní prostředí a řešení jeho ochrany Realizací stavby dojde k optimálnějšímu zadržení vody v krajině a zvýší se ekologická stabilita a estetická hodnota krajiny. Uskutečněním záměru vznikne ekologicky stabilní vodní nádrž s dostatečnou ochranou před extrémními průtoky a dobrou manipulací s vodou. Stavba bude respektovat ČSN DIN ( ) Sadovnictví a krajinářství, Ochrana stromů, porostů a ploch pro vegetaci při stavebních činnostech. Při stavbě bude zatíženo bezprostřední okolí stavby zvýšenou prašností, hlukem a výfukovými plyny stavebních strojů.

7 Odpady vznikající při stavbě provozem dodavatele, budou likvidovány dle evidence odpadů dodavatele stavby v souladu se zákonem č. 185/2001 Sb. o odpadech. Číslo odpadu Kategorie Popis odpadu Množství Způsob nakládání O beton 4 t O zemina a kamení 6 t O smíšené stavební a demoliční odpady 6 t O papírové a lepenkové obaly 30 kg O plastové obaly 20 kg O dřevěné obaly 60 kg O směsné obaly 5 kg O dřevo 0 t O plasty 8 kg O železo a ocel 0 kg Předání oprávněné osobě k nakládání ve smyslu 12, odst. 3., zákona o odpadech Sediment z rybníka bude uložen ve vrstvě 0,1 m na ornou půdu na pozemky p.č. 325, 326, 327, 329, 330, 331/1, 343/1, 343/2, 344, 346/1, 346/2, 348, 349/1, 349/2, 351/2, 351/3, 352, 361/1, 384/1, 384/4, 384/5, 384/6, 384/8, 384/9 a 446 dle KN v k.ú. Lešov a na pozemky p.č. 185, 186/1, 186/3, 189, 191/1, 204/1, 227/1, 518/1dle KN v k.ú. Radňov u Rynárce. Pozemky jsou v kultuře orná půda. Rozsah ukazatelů při měření jakosti vody a četnost jejich provádění blíže specifikuje provozní a manipulační řád. Při výstavbě je nutno dodržovat veškeré závazné právní normy z hlediska ochrany zdraví a životního prostředí 1.6 Průzkumy a měření, jejich vyhodnocení Na místě proběhla terénní pochůzka za účasti investora a požadavky investora jsou zapracovány do projektové dokumentace. Firmou 3e-Projektování ekologických staveb s.r.o. (Pražská 455, Pelhřimov ) bylo provedeno výškopisné a polohopisné zaměření lokality na základě čehož byl vyhotoven vrstevnicový plán. Plán byl připojen na souřadnicový systém J-TSK a Balt. Během výstavby musí investor zajistit inženýrskogeologický průzkum. Při zásadních rozhodnutích, jako je předání základové spáry, je nutná účast geologa. 1.7 Údaje o podkladech základní vodohospodářská mapa snímek katastrálních map informace o dotčených parcelách výškopisné a polohopisné zaměření (3e Projektování vodohospodářských staveb s.r.o.) základní hydrotechnické výpočty vyjádření správců sítí

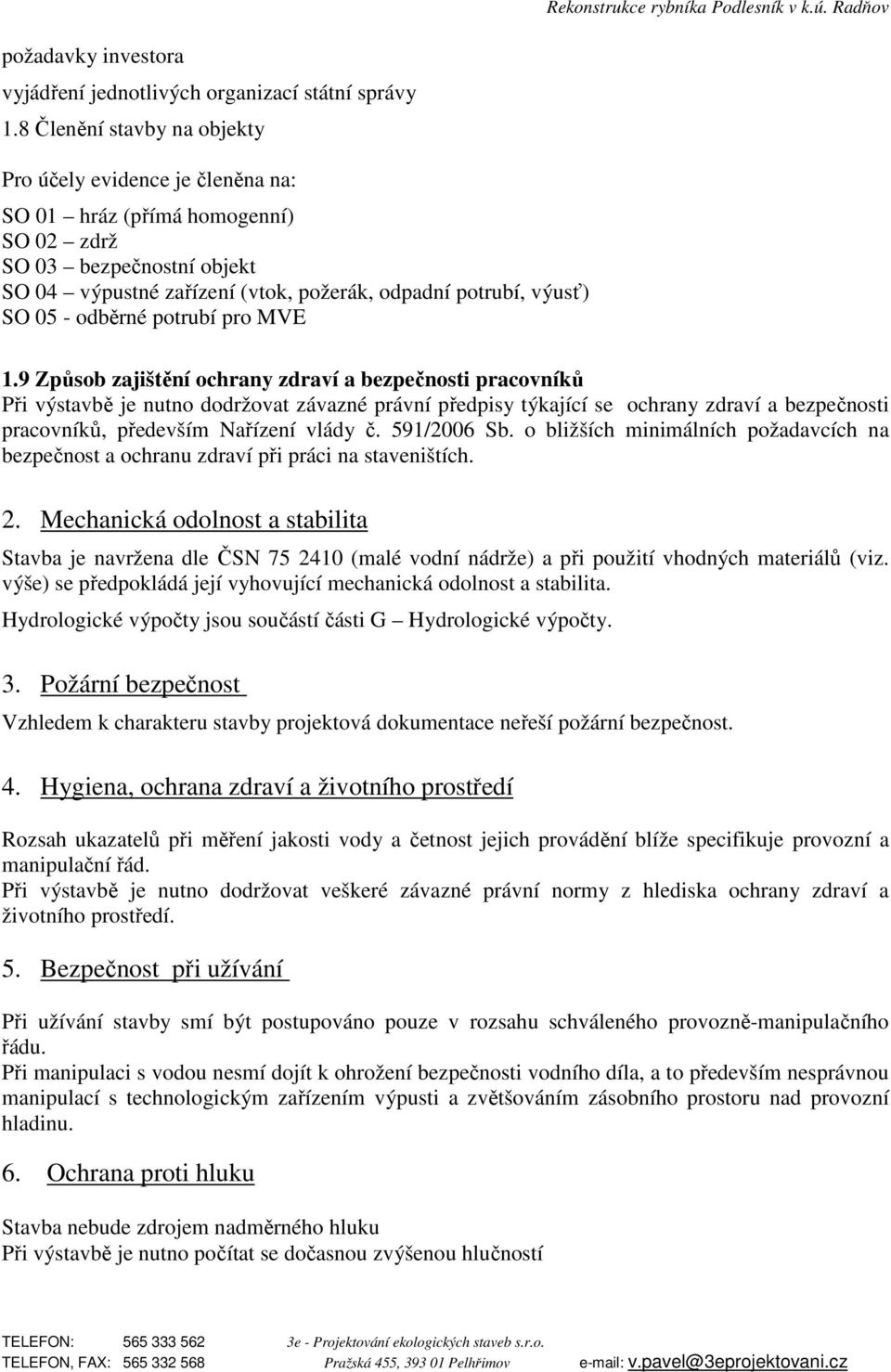

8 požadavky investora vyjádření jednotlivých organizací státní správy 1.8 Členění stavby na objekty Pro účely evidence je členěna na: SO 01 hráz (přímá homogenní) SO 02 zdrž SO 03 bezpečnostní objekt SO 04 výpustné zařízení (vtok, požerák, odpadní potrubí, výusť) SO 05 - odběrné potrubí pro MVE 1.9 Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Při výstavbě je nutno dodržovat závazné právní předpisy týkající se ochrany zdraví a bezpečnosti pracovníků, především Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. 2. Mechanická odolnost a stabilita Stavba je navržena dle ČSN (malé vodní nádrže) a při použití vhodných materiálů (viz. výše) se předpokládá její vyhovující mechanická odolnost a stabilita. Hydrologické výpočty jsou součástí části G Hydrologické výpočty. 3. Požární bezpečnost Vzhledem k charakteru stavby projektová dokumentace neřeší požární bezpečnost. 4. Hygiena, ochrana zdraví a životního prostředí Rozsah ukazatelů při měření jakosti vody a četnost jejich provádění blíže specifikuje provozní a manipulační řád. Při výstavbě je nutno dodržovat veškeré závazné právní normy z hlediska ochrany zdraví a životního prostředí. 5. Bezpečnost při užívání Při užívání stavby smí být postupováno pouze v rozsahu schváleného provozně-manipulačního řádu. Při manipulaci s vodou nesmí dojít k ohrožení bezpečnosti vodního díla, a to především nesprávnou manipulací s technologickým zařízením výpusti a zvětšováním zásobního prostoru nad provozní hladinu. 6. Ochrana proti hluku Stavba nebude zdrojem nadměrného hluku Při výstavbě je nutno počítat se dočasnou zvýšenou hlučností

9 7. Úspora energie a ochrana tepla Vzhledem k charakteru stavby projektová dokumentace neřeší úsporu energie a ochranu tepla. 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Vzhledem k charakteru stavby projektová dokumentace neřeší přístup a užívání stavby osobami s omezenou schopností pohybu a orientace. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Pro zajištění odtoku zvýšených průtoků je součástí nádrže bezpečnostní objekt, který je dimenzován na 100letou vodu s bezpečnostním převýšením ke koruně hráze 0,2m. K eventuálnímu poškození hráze či dokonce k jejímu protržení by mohlo dojít při průtoku větším než Q 100, kdy by bezpečnostní přeliv nebyl schopen převést tento extrémní průtok a voda by se přelila přes korunu hráze. Pro zamezení takového poškození je nutno eliminovat případné deprese na povrchu hráze vzniklé například pojezdem po koruně hráze. Proti abraznímu účinku větrových vln je návodní líc hráze opevněn lomovým kamenem uloženým na filtrační vrstvě. 10. Ochrana obyvatelstva Stavba nebude ohrožovat životy ani zdraví obyvatel. Při průchodu zvýšených průtoků dojde k částečnému zploštění povodňové vlny. 11. Inženýrské stavby (objekty) Výstavba jiných inženýrských staveb není plánována 12. Výrobní a nevýrobní technologická zařízení staveb (pokud se ve stavbě vyskytují) Nevyskytují se
