1 Přednosti a využití zobrazení S, B a C při zkoušení tlustostěnných výkovků ultrazvukem. Kováčik Miloslav, Ing., Hyža Rastislav, Ing., Slovcert s.r.o. Bratislava ÚVOD Tlustostěnné výkovky patří k výrobkům, u kterých jako jediná prakticky použitelná nedestruktivní metoda zjišťování vnitřních defektů přichází v úvahu zkoušení ultrazvukem. Je známo, že defekty vyskytující se u výkovků jsou orientovány převážně paralelně s tvárnícími vlákny, přičemž může jít o celé spektrum různě závažných defektů od vměstků až po trhliny různého původu. Vady jako trhliny se můžou vyskytnout už v procesu výroby, i když u velkých výkovků jde většinou o výrobky vystavené v provozu velkému namáhání, můžou se trhliny vyvinout také jako výsledek degradačních procesů po dlouhodobém provozu výrobku. Do této kategorie můžeme např. zařadit vodíkové poškození, kterému jsou vystaveny zařízení petrochemického a těžkého chemického průmyslu. Je přitom paradoxní, že právě v souvislosti s výkovky se často vzpomíná na metodu AVG jako jeden ze způsobů určení velikosti defektů, ačkoliv se přesně vzato tento způsob hodí jen na hodnocení izolovaných malých plošných defektů. Ty nejzávažnější defekty, které mohou vyřadit zařízení z provozu zpravidla nelze dostatečně charakterizovat tzv. náhradní velikostí, ale bylo by třeba zobrazit jejich rozložení v přířezu výkovku. Tuto úlohu mohou splnit zobrazení S, B a C. ZKOUŠENÍ PETROCHEMICKÉHO REAKTORU Prezentací využití předností S, B a C zobrazení při zkoušení tlustostěnných výkovků je i příklad petrochemického reaktoru, (Obr. 1 ) vyrobeného v roce 1942 a v provozu při různých podmínkách více než 60 roků. Obr. 1 - Chemický reaktor rok výroby Průměr ~1250 mm, tloušťka stěny mm Ačkoliv by dnes bylo technicky realizovatelné i prozvučení celého pláště reaktoru a následné zobrazení jeho libovolného příčného nebo podélného průřezu, představovalo by to enormní objem dat, ze kterých by jen malá část obsahovala relevantní informace. Proto provozovatel ve spolupráci s výpočtáři nejprve určil předpokládané oblasti poškození (pole 1 až 6 na obr. 2 ) a předpokládaný typ defektů. Následovalo předběžné manuální zkoušení, cílem kterého bylo ohraničit oblasti s vyšším výskytem defektů. Až potom bylo1

2 uděláno podrobné skenování technikou phased array se zobrazením výsledků ve formě S,B a C scanů (obr. 2). Obr. 2 - Kontrolované části reaktoru a způsoby jejich prozvučování 2

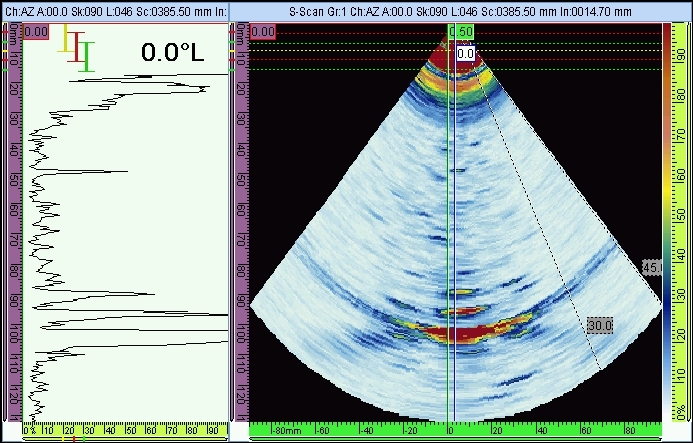

3 Některé výsledky ze zkoušení jsou na obr. 3 - obr. 6. Na obr. 3 je ukázka typických nálezů při sektorovém prozvučování. Sektorové prozvučování má tu výhodu, že poskytuje základní informaci o orientaci defektů. V našem případě se při sektorovém prozvučování objevovaly defekty většinou v úzkém rozmezí úhlů okolo normálu k povrchu, z čehož vyplývá, že jsou skutečně přednostně orientovány rovnoběžně s tvárnícími vlákny. Obr. 3 - Typické nálezy v plášti reaktoru při sektorovém prozvučování pomocí zařízení Omniscan PA Na základě této informace bylo pro podrobné mapování zvoleno kolmé prozvučování, přičemž se použila technika phased array na vytvoření lineárního skenu. Při lineárním skenu se ultrazvukový paprsek elektronicky posouvá podél apertúry sondy a sonda se pohybuje ve směru na něj kolmém, a výsledkem je, že se postupně nasnímají A-skeny z každého bodu plochy zkušebního povrchu, po které přejede sonda. Z této množiny A-skenů je následně možno extrahovat data z libovolné vrstvy pláště reaktoru a znázornit ji v C zobrazení, nebo 3

4 extrahovat všechny A-skeny podél jedné linie ve směru pohybu sondy a znázornit průřez pláště vedený touto linií, čili B- zobrazení. To všechno je možno udělat s krokem daným rozlišením enkoderu snímajícího polohu sondy při pohybu na zkušebním povrchu. V našem případě byla velikost kroku asi 1 mm. Takto je možno virtuálně "nařezat "zkoušenou část pláště reaktoru na "pláty " po 1mm. Ukázka C a B - zobrazení při vzpomínaném postupu prozvučování je na následujících obrázcích. Obr. 4 - C-zobrazení dvou různých hloubkových vrstev části pláště reaktoru. Vlevo hloubková vrstva mm, vpravo vrstva mm. Zřejmý je podstatně vyšší výskyt defektů ve středu stěny pláště. 4

5 Obr. 5 - B-zobrazení některých průřezů z části pláště znázorněné na předešlém obrázku 5

6 Je zřejmé, že výhodou C - zobrazení je fakt, že ukazuje plošné rozložení defektů ve vybrané vrstvě, u B zobrazení je zase neocenitelná informace o hloubkovém profilu nebo hloubkovém rozložení defektů, protože napomáhá určit typ defektů. Např. poškození vyvolané vodíkem má v B skenu charakteristický projev. Kombinací několika typů zobrazení si mohou i laici ( mezi něž bohužel musíme zařadit i většinu managementu rozhodujícího o osudu zařízení ) udělat velmi názornou a ucelenou představu o rozsahu poškození. Zobrazení B a C je možno vytvořit i při šikmém prozvučování, potom ukazují směrové vlastnosti defektů v daném řezu, resp. vrstvě. (Obr. 6), ze kterého si opět můžeme podle potřeby nechat zobrazit sektorový obraz zvoleného defektu. Obr. 6 C zobrazení části pláště při šikmém prozvučování. (Dole je sektorové zobrazení vybraného defektu) 6

7 Vzpomínaných způsobů zobrazení je možno dosáhnout i klasickými sondami s podmínkou, že se na snímání pozice sond použije dvojosý enkoder. Technika phased array není tedy pro tento účel nevyhnutelná, ale velmi vhodná. Další výhodou nepřímo vyplývající ze zobrazení B, S a C je fakt, že při jejich vytváření se uschovávají všechny naměřené A-skeny, t.j. tzv. surové data, které je možno uschovat na paměťové médium a i po několika letech vyvolat a znovu podle potřeby vyhodnotit. Tato vlastnost má velký význam při porovnávání nálezů z opakovaných měření, t.j. při materiálové diagnostice exponovaných zařízení. ZÁVĚR Zobrazení B a C jsou v ultrazvukové defektoskopii známa už poměrně dlouhou dobu. Jedna z prvních zmínek o použití B obrazů při zkoušení výkovků pocházejí z roku 1959.Je pochopitelné, že technika té doby neumožňovala, aby byla tato zobrazení ve větší míře používána, a tak bylo ultrazvukové zkoušení dlouhé roky odkázáno většinou jen na zobrazení A. Dnes, když se B a C zobrazení implementují i do softwarové výbavy lepších ultrazvukových defektoskopů určených i pro manuální zkoušení, je čas, aby se jejich možnosti využívaly naplno a to nejen u zařízení, kde defektoskopie plní úlohu diagnostické metody určené ke sledování degradačních procesů vývoje provozovacího poškození. 7
