1 Uživtelská příručk

2 Symboly, Upozornění Způsob Zobrzení Položek v této Příručce Bezpečnostní symboly V tomto dokumentu n projektoru jsou použity grfické symboly, které ukzují, jk používt projektor bezpečně. Indikátory jejich význmy jsou následující. Než budete číst tuto příručku, řádně se s nimi seznmte. Vrování Výstrh Tento symbol oznčuje pokyny, jejichž nedodržením by mohlo dojít ke zrnění nebo dokonce smrti z důvodů nesprávné mnipulce. Tento symbol oznčuje pokyny, jejichž nedodržením by mohlo dojít ke zrnění nebo poškození mjetku z důvodů nesprávné mnipulce. Oznčení obecných informcí Upozornění s g [Název] Název nbídky Oznčuje postup, jehož následkem může vzniknout škod nebo pornění v přípdě, že uživtel nebude dosttečně optrný. Oznčuje doplňkové informce, které by mohly být v souvislosti s dným témtem užitečné. Oznčuje stránku obshující podrobné informce týkjící se dného témtu. Oznčuje, že popis podtržených slov před tímto symbolem se nchází v glosáři. Viz kpitol "Glosář" v části "Příloh". s "Glosář" s.191 Oznčuje název tlčítk n dálkovém ovldči nebo n ovládcím pnelu. Příkld: Tlčítko [Esc] Oznčuje položky nbídky Konfigurce. Příkld: Vyberte položku Js v nbídce Obrz. Obrz - Js

3 Obsh 3 Symboly, Upozornění Způsob Zobrzení Položek v této Příručce... 2 Úvod Funkce Projektoru... 8 Interktivní funkce (Esy Interctive Function) (pouze EB-585Wi/EB-575Wi) Možnost promítání z krátké vzdálenosti...8 Připojení k síti promítání obrzu z monitoru počítče... 8 Vylepšené funkce zbezpečení...9 Zvětšujte promítejte svoje soubory pomocí dokumentové kmery... 9 Názvy Součástí Funkce Vpředu/n boku...11 Nhoře/n boku...12 Rozhrní...13 Podstvec...14 Připevnění podpěr (pouze modely s dodnými podpěrmi)...15 Ovládcí pnel...16 Dálkový Ovldč...17 Výměn bterií v dálkovém ovldči...19 Provozní rozsh dálkového ovldče...20 Interktivní pero (pouze EB-585Wi/EB-575Wi)...20 Výměn bterie v interktivním peru...21 Výměn špičky interktivního per...22 Pouzdro n pero (pouze EB-585Wi/EB-575Wi)...23 Příprv projektoru Instlce projektoru Způsoby Instlce...25 Při používání interktivních funkcí (pouze EB-585Wi/EB-575Wi) Připojení zřízení Připojení počítče...28 Připojení chytrého telefonu nebo tbletu...30 Připojení obrzových zdrojů...31 Připojení zřízení USB...34 Připojení mikrofonu Připojení externího zřízení Připojení síťového kbelu LAN Instlce volitelné jednotky bezdrátové sítě LAN...40 Připojení více projektorů (pouze EB-585Wi/EB-575Wi) Zákldní použití Promítání Snímků Příprv n projekt...44 Automtická detekce vstupních signálů změn promítného obrzu (Hledání zdroje) Přepojení n cílový obrz pomocí dálkového ovldče...46 Projekce pomocí USB Disply...47 Systémové poždvky...47 První připojení...48 Odinstlce...49 Úprv promítného obrzu Korekce lichoběžníkového zkreslení...51 Lichoběž. - V/S...51 Quick Corner Úprv velikosti obrzu...54 Úprv polohy obrzu (Posun obrzu)...54 Úprv svislé polohy obrzu (pouze modely s dodnými podpěrmi) Zvětšení výšky obrzu...55 Zmenšení výšky obrzu...56 Úprv vodorovné polohy obrzu (pouze modely s dodnými podpěrmi) Úprv zostření Nstvení hlsitosti...59 Výběr kvlity projekce (výběr Režim brev)...59 Nstvení Autom. clon...60 Změn poměru strn promítného obrzu...60 Provádění změn...61

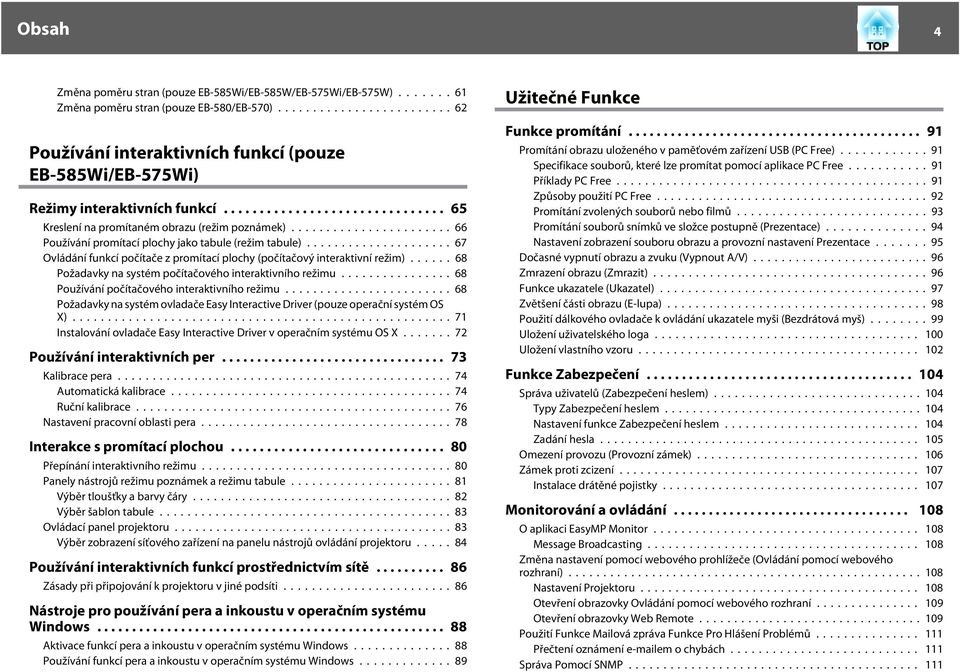

4 Obsh 4 Změn poměru strn (pouze EB-585Wi/EB-585W/EB-575Wi/EB-575W) Změn poměru strn (pouze EB-580/EB-570)...62 Používání interktivních funkcí (pouze EB-585Wi/EB-575Wi) Režimy interktivních funkcí Kreslení n promítném obrzu (režim poznámek)...66 Používání promítcí plochy jko tbule (režim tbule)...67 Ovládání funkcí počítče z promítcí plochy (počítčový interktivní režim) Poždvky n systém počítčového interktivního režimu...68 Používání počítčového interktivního režimu...68 Poždvky n systém ovldče Esy Interctive Driver (pouze operční systém OS X)...71 Instlování ovldče Esy Interctive Driver v operčním systému OS X Používání interktivních per Klibrce per...74 Automtická klibrce...74 Ruční klibrce...76 Nstvení prcovní oblsti per Interkce s promítcí plochou Přepínání interktivního režimu...80 Pnely nástrojů režimu poznámek režimu tbule...81 Výběr tloušťky brvy čáry...82 Výběr šblon tbule Ovládcí pnel projektoru...83 Výběr zobrzení síťového zřízení n pnelu nástrojů ovládání projektoru Používání interktivních funkcí prostřednictvím sítě Zásdy při připojování k projektoru v jiné podsíti...86 Nástroje pro používání per inkoustu v operčním systému Windows Aktivce funkcí per inkoustu v operčním systému Windows...88 Používání funkcí per inkoustu v operčním systému Windows...89 Užitečné Funkce Funkce promítání Promítání obrzu uloženého v pměťovém zřízení USB (PC Free) Specifikce souborů, které lze promítt pomocí plikce PC Free Příkldy PC Free...91 Způsoby použití PC Free Promítání zvolených souborů nebo filmů...93 Promítání souborů snímků ve složce postupně (Prezentce) Nstvení zobrzení souboru obrzu provozní nstvení Prezentce Dočsné vypnutí obrzu zvuku (Vypnout A/V)...96 Zmrzení obrzu (Zmrzit)...96 Funkce ukztele (Ukztel)...97 Zvětšení části obrzu (E-lup)...98 Použití dálkového ovldče k ovládání ukztele myši (Bezdrátová myš) Uložení uživtelského log Uložení vlstního vzoru Funkce Zbezpečení Správ uživtelů (Zbezpečení heslem) Typy Zbezpečení heslem Nstvení funkce Zbezpečení heslem Zdání hesl Omezení provozu (Provozní zámek) Zámek proti zcizení Instlce drátěné pojistky Monitorování ovládání O plikci EsyMP Monitor Messge Brodcsting Změn nstvení pomocí webového prohlížeče (Ovládání pomocí webového rozhrní) Nstvení Projektoru Otevření obrzovky Ovládání pomocí webového rozhrní Otevření obrzovky Web Remote Použití Funkce Milová zpráv Funkce Pro Hlášení Problémů Přečtení oznámení e-milem o chybách Správ Pomocí SNMP

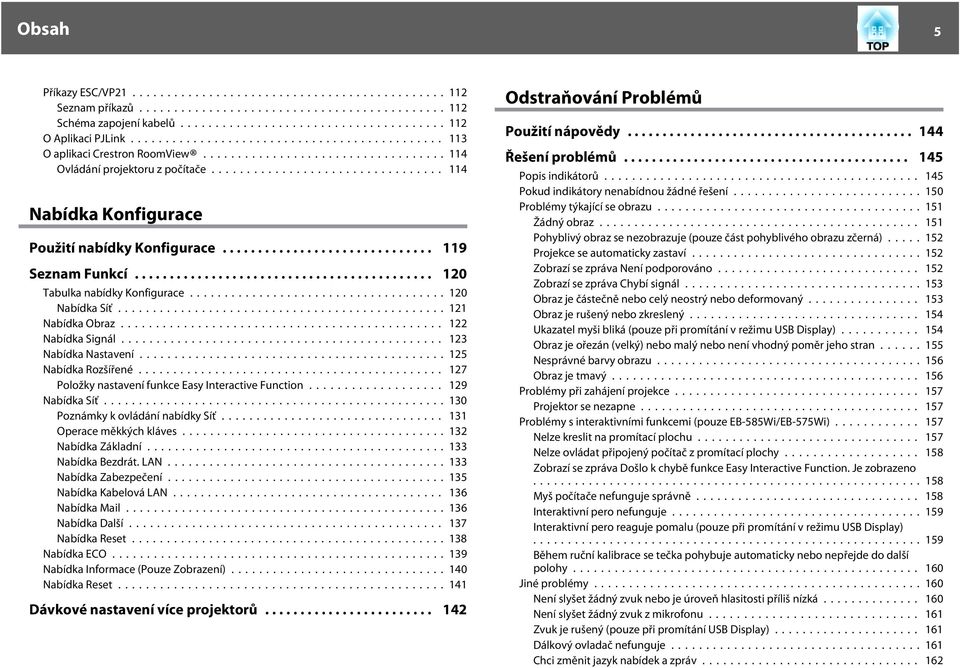

5 Obsh 5 Příkzy ESC/VP Seznm příkzů Schém zpojení kbelů O Aplikci PJLink O plikci Crestron RoomView Ovládání projektoru z počítče Nbídk Konfigurce Použití nbídky Konfigurce Seznm Funkcí Tbulk nbídky Konfigurce Nbídk Síť Nbídk Obrz Nbídk Signál Nbídk Nstvení Nbídk Rozšířené Položky nstvení funkce Esy Interctive Function Nbídk Síť Poznámky k ovládání nbídky Síť Operce měkkých kláves Nbídk Zákldní Nbídk Bezdrát. LAN Nbídk Zbezpečení Nbídk Kbelová LAN Nbídk Mil Nbídk Dlší Nbídk Reset Nbídk ECO Nbídk Informce (Pouze Zobrzení) Nbídk Reset Dávkové nstvení více projektorů Odstrňování Problémů Použití nápovědy Řešení problémů Popis indikátorů Pokud indikátory nenbídnou žádné řešení Problémy týkjící se obrzu Žádný obrz Pohyblivý obrz se nezobrzuje (pouze část pohyblivého obrzu zčerná) Projekce se utomticky zství Zobrzí se zpráv Není podporováno Zobrzí se zpráv Chybí signál Obrz je částečně nebo celý neostrý nebo deformovný Obrz je rušený nebo zkreslený Ukztel myši bliká (pouze při promítání v režimu USB Disply) Obrz je ořezán (velký) nebo mlý nebo není vhodný poměr jeho strn Nesprávné brvy obrzu Obrz je tmvý Problémy při zhájení projekce Projektor se nezpne Problémy s interktivními funkcemi (pouze EB-585Wi/EB-575Wi) Nelze kreslit n promítcí plochu Nelze ovládt připojený počítč z promítcí plochy Zobrzí se zpráv Došlo k chybě funkce Esy Interctive Function. Je zobrzeno Myš počítče nefunguje správně Interktivní pero nefunguje Interktivní pero reguje pomlu (pouze při promítání v režimu USB Disply) Během ruční klibrce se tečk pohybuje utomticky nebo nepřejde do dlší polohy Jiné problémy Není slyšet žádný zvuk nebo je úroveň hlsitosti příliš nízká Není slyšet žádný zvuk z mikrofonu Zvuk je rušený (pouze při promítání USB Disply) Dálkový ovldč nefunguje Chci změnit jzyk nbídek zpráv

6 Obsh 6 Nepřišel e-mil, ni když n projektoru došlo k závdě Nelze změnit nstvení pomocí webového prohlížeče Informce o Event ID Údržb Čištění Čištění povrchu projektoru Čištění projekčního okénk Čištění snímče překážek Čištění vzduchového filtru Výměn Spotřebního Mteriálu Výměn lmpy Intervl výměny lmpy Postup při výměně lmpy Resetování provozních hodin lmpy Výměn vzduchového filtru Intervl výměny vzduchového filtru Postup při výměně vzduchového filtru Kompozitní video Vstupní signál HDMI Vstupní signál MHL Technické Údje Obecné Technické Údje Projektoru Vzhled Glosář Obecné Poznámky Ustnovení zákon o bezdrátové telegrfii O symbolech, upozorněních způsobech zobrzování položek Obecná poznámk: Příloh Volitelné Příslušenství Spotřební Mteriál Volitelné Příslušenství Spotřební Mteriál Formát Plátn projekční vzdálenost Projekční vzdálenost (pro EB-585Wi/EB-585W/EB-575Wi/EB-575W) Projekční vzdálenost (pro EB-580/EB-570) Podporovné Zobrzovcí zřízení Podporovná Rozlišení Počítčový signál (nlogový RGB) Komponentní video

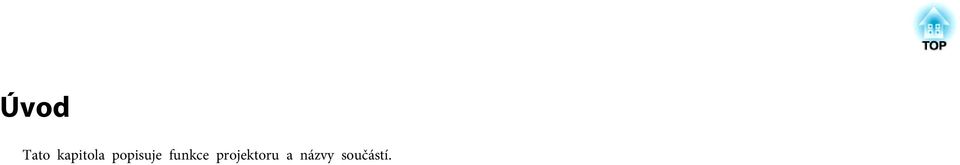

7 Úvod Tto kpitol popisuje funkce projektoru názvy součástí.

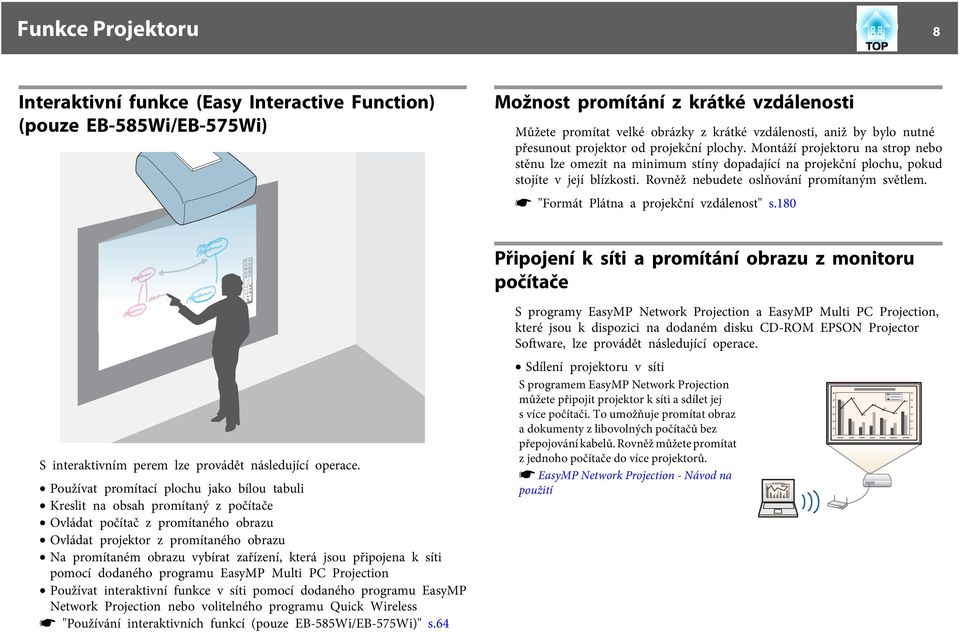

8 Funkce Projektoru 8 Interktivní funkce (Esy Interctive Function) (pouze EB-585Wi/EB-575Wi) Možnost promítání z krátké vzdálenosti Můžete promítt velké obrázky z krátké vzdálenosti, niž by bylo nutné přesunout projektor od projekční plochy. Montáží projektoru n strop nebo stěnu lze omezit n minimum stíny dopdjící n projekční plochu, pokud stojíte v její blízkosti. Rovněž nebudete oslňování promítným světlem. s "Formát Plátn projekční vzdálenost" s.180 Připojení k síti promítání obrzu z monitoru počítče S interktivním perem lze provádět následující operce. Používt promítcí plochu jko bílou tbuli Kreslit n obsh promítný z počítče Ovládt počítč z promítného obrzu Ovládt projektor z promítného obrzu N promítném obrzu vybírt zřízení, která jsou připojen k síti pomocí dodného progrmu EsyMP Multi PC Projection Používt interktivní funkce v síti pomocí dodného progrmu EsyMP Network Projection nebo volitelného progrmu Quick Wireless s "Používání interktivních funkcí (pouze EB-585Wi/EB-575Wi)" s.64 S progrmy EsyMP Network Projection EsyMP Multi PC Projection, které jsou k dispozici n dodném disku CD-ROM EPSON Projector Softwre, lze provádět následující operce. Sdílení projektoru v síti S progrmem EsyMP Network Projection můžete připojit projektor k síti sdílet jej s více počítči. To umožňuje promítt obrz dokumenty z libovolných počítčů bez přepojování kbelů. Rovněž můžete promítt z jednoho počítče do více projektorů. s EsyMP Network Projection - Návod n použití

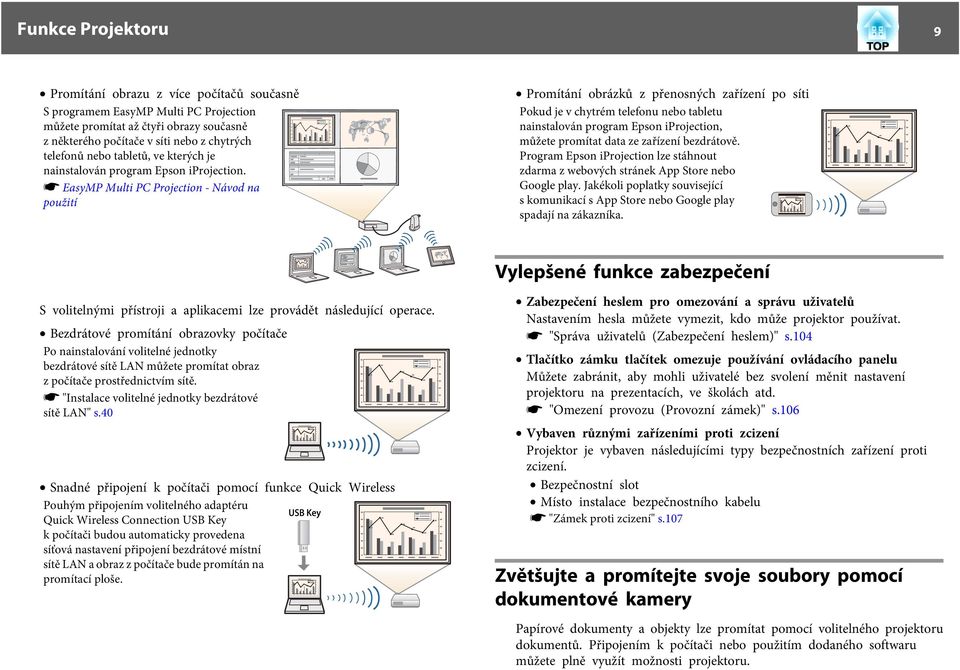

9 Funkce Projektoru 9 Promítání obrzu z více počítčů součsně S progrmem EsyMP Multi PC Projection můžete promítt ž čtyři obrzy součsně z některého počítče v síti nebo z chytrých telefonů nebo tbletů, ve kterých je ninstlován progrm Epson iprojection. s EsyMP Multi PC Projection - Návod n použití Promítání obrázků z přenosných zřízení po síti Pokud je v chytrém telefonu nebo tbletu ninstlován progrm Epson iprojection, můžete promítt dt ze zřízení bezdrátově. Progrm Epson iprojection lze stáhnout zdrm z webových stránek App Store nebo Google ply. Jkékoli popltky související s komunikcí s App Store nebo Google ply spdjí n zákzník. Vylepšené funkce zbezpečení S volitelnými přístroji plikcemi lze provádět následující operce. Bezdrátové promítání obrzovky počítče Po ninstlování volitelné jednotky bezdrátové sítě LAN můžete promítt obrz z počítče prostřednictvím sítě. s "Instlce volitelné jednotky bezdrátové sítě LAN" s.40 Sndné připojení k počítči pomocí funkce Quick Wireless Pouhým připojením volitelného dptéru Quick Wireless Connection USB Key k počítči budou utomticky proveden síťová nstvení připojení bezdrátové místní sítě LAN obrz z počítče bude promítán n promítcí ploše. Zbezpečení heslem pro omezování správu uživtelů Nstvením hesl můžete vymezit, kdo může projektor používt. s "Správ uživtelů (Zbezpečení heslem)" s.104 Tlčítko zámku tlčítek omezuje používání ovládcího pnelu Můžete zbránit, by mohli uživtelé bez svolení měnit nstvení projektoru n prezentcích, ve školách td. s "Omezení provozu (Provozní zámek)" s.106 Vybven různými zřízeními proti zcizení Projektor je vybven následujícími typy bezpečnostních zřízení proti zcizení. Bezpečnostní slot Místo instlce bezpečnostního kbelu s "Zámek proti zcizení" s.107 Zvětšujte promítejte svoje soubory pomocí dokumentové kmery Ppírové dokumenty objekty lze promítt pomocí volitelného projektoru dokumentů. Připojením k počítči nebo použitím dodného softwru můžete plně využít možnosti projektoru.

10 Funkce Projektoru 10 s "Volitelné Příslušenství" s.179

11 Názvy Součástí Funkce 11 Vpředu/n boku Název Funkce D Větrcí otvor Větrcí otvor, který se používá pro vnitřní chlzení projektoru. E Šroubky upevňující kryt kbelu Výstrh Při promítání nepřibližujte obličej nebo ruce k větrcímu otvoru neumisťujte zde předměty, které by se mohly působením tepl unikjícího z otvoru zdeformovt nebo poškodit. Horký vzduch vystupující ze větrcího otvoru může způsobit popálení, deformce předmětů nebo nehody. Tyto šroubky slouží k uchycení krytu kbelu n místě. F Kryt kbelu Při připojování kbelů pro externí zřízení nebo instlci jednotky bezdrátové místní sítě LAN uvolněte dv šroubky otevřete kryt. G Ovládcí pnel Slouží k ovládání projektoru. s "Ovládcí pnel" s.16 H Reproduktor Slouží k výstupu zvuku. Název Funkce A Vzdálený přijímč Přijímá signály z dálkového ovldče. B Kryt lmpy Kryt otevřete při výměně lmpy projektoru. s "Výměn lmpy" s.170 C Šroubek upevňující kryt lmpy Tento šroubek slouží k uchycení krytu lmpy n místě. s "Výměn lmpy" s.170

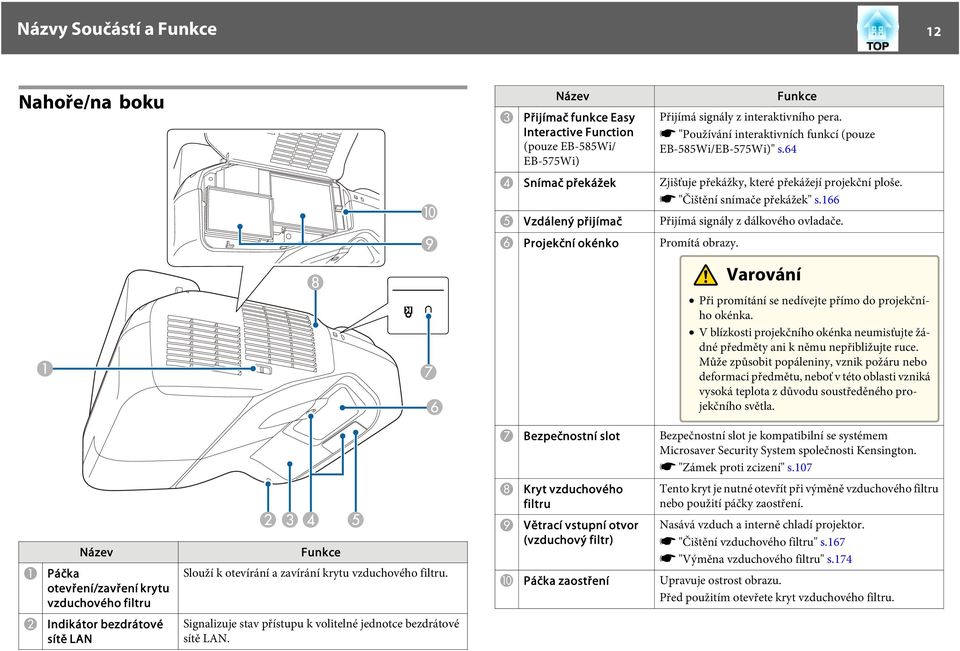

12 Názvy Součástí Funkce 12 Nhoře/n boku C Název Přijímč funkce Esy Interctive Function (pouze EB-585Wi/ EB-575Wi) Funkce Přijímá signály z interktivního per. s "Používání interktivních funkcí (pouze EB-585Wi/EB-575Wi)" s.64 D Snímč překážek Zjišťuje překážky, které překážejí projekční ploše. s "Čištění snímče překážek" s.166 E Vzdálený přijímč Přijímá signály z dálkového ovldče. F Projekční okénko Promítá obrzy. Vrování Při promítání se nedívejte přímo do projekčního okénk. V blízkosti projekčního okénk neumisťujte žádné předměty ni k němu nepřibližujte ruce. Může způsobit popáleniny, vznik požáru nebo deformci předmětu, neboť v této oblsti vzniká vysoká teplot z důvodu soustředěného projekčního světl. G Bezpečnostní slot Bezpečnostní slot je komptibilní se systémem Microsver Security System společnosti Kensington. s "Zámek proti zcizení" s.107 H Kryt vzduchového filtru Tento kryt je nutné otevřít při výměně vzduchového filtru nebo použití páčky zostření. A Název Páčk otevření/zvření krytu vzduchového filtru Funkce Slouží k otevírání zvírání krytu vzduchového filtru. I Větrcí vstupní otvor (vzduchový filtr) Nsává vzduch interně chldí projektor. s "Čištění vzduchového filtru" s.167 s "Výměn vzduchového filtru" s.174 J Páčk zostření Uprvuje ostrost obrzu. Před použitím otevřete kryt vzduchového filtru. B Indikátor bezdrátové sítě LAN Signlizuje stv přístupu k volitelné jednotce bezdrátové sítě LAN.

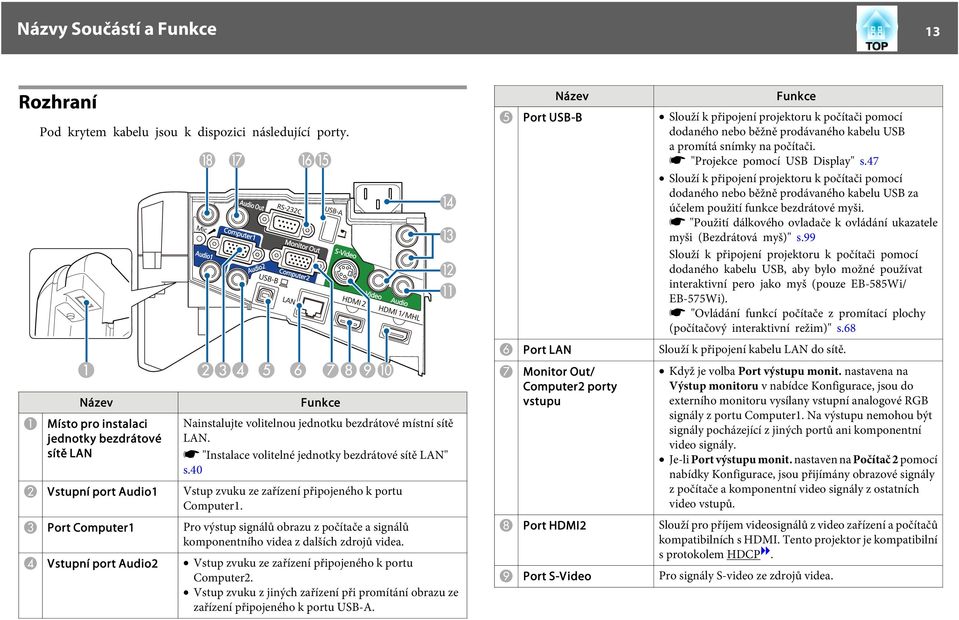

13 Názvy Součástí Funkce 13 Rozhrní A Pod krytem kbelu jsou k dispozici následující porty. Název Místo pro instlci jednotky bezdrátové sítě LAN Funkce Ninstlujte volitelnou jednotku bezdrátové místní sítě LAN. s "Instlce volitelné jednotky bezdrátové sítě LAN" s.40 B Vstupní port Audio1 Vstup zvuku ze zřízení připojeného k portu Computer1. C Port Computer1 Pro výstup signálů obrzu z počítče signálů komponentního vide z dlších zdrojů vide. D Vstupní port Audio2 Vstup zvuku ze zřízení připojeného k portu Computer2. Vstup zvuku z jiných zřízení při promítání obrzu ze zřízení připojeného k portu USB-A. Název Funkce E Port USB-B Slouží k připojení projektoru k počítči pomocí dodného nebo běžně prodávného kbelu USB promítá snímky n počítči. s "Projekce pomocí USB Disply" s.47 Slouží k připojení projektoru k počítči pomocí dodného nebo běžně prodávného kbelu USB z účelem použití funkce bezdrátové myši. s "Použití dálkového ovldče k ovládání ukztele myši (Bezdrátová myš)" s.99 Slouží k připojení projektoru k počítči pomocí dodného kbelu USB, by bylo možné používt interktivní pero jko myš (pouze EB-585Wi/ EB-575Wi). s "Ovládání funkcí počítče z promítcí plochy (počítčový interktivní režim)" s.68 F Port LAN Slouží k připojení kbelu LAN do sítě. G Monitor Out/ Computer2 porty vstupu Když je volb Port výstupu monit. nstven n Výstup monitoru v nbídce Konfigurce, jsou do externího monitoru vysílny vstupní nlogové RGB signály z portu Computer1. N výstupu nemohou být signály pocházející z jiných portů ni komponentní video signály. Je-li Port výstupu monit. nstven n Počítč 2 pomocí nbídky Konfigurce, jsou přijímány obrzové signály z počítče komponentní video signály z osttních video vstupů. H Port HDMI2 Slouží pro příjem videosignálů z video zřízení počítčů komptibilních s HDMI. Tento projektor je komptibilní s protokolem HDCPg. I Port S-Video Pro signály S-video ze zdrojů vide.

14 Názvy Součástí Funkce 14 J Název Vstupní port HDMI1/MHL Funkce Slouží pro příjem videosignálů z video zřízení počítčů komptibilních s HDMI. Tento projektor je komptibilní s protokolem HDCPg. Vstupní signály z chytrých telefonů tbletů, které podporují připojení MHLg (Mobile High-definition Link). K Konektor Audio Vstup pro zvuk ze zřízení připojeného k portu S-Video nebo portu Video. L Port Video Je určen pro signály kompozitního vide ze zdrojů vide. M SYNC IN/OUT (pouze EB-585Wi/ EB-575Wi) Při používání interktivních funkcí ve stejné místnosti s více verzemi stejného projektoru je třeb k projektorům připojit volitelnou sdu kbelů dálkového ovládání (ELPKC28). Když je sd kbelů připojen, interktivní pero funguje hldce. s "Připojení více projektorů (pouze EB-585Wi/ EB-575Wi)" s.41 N Konektor npájení Slouží k připojení npájecího kbelu k projektoru. s "Příprv n projekt" s.44 O Port USB-A Slouží k připojení pměťového zřízení USB nebo digitálního fotoprátu k promítání snímků v progrmu PC Free. s "Promítání obrzu uloženého v pměťovém zřízení USB (PC Free)" s.91 Slouží k připojení volitelného projektoru dokumentů. P Port RS-232C Při ovládání projektoru z počítče připojte projektor k počítči pomocí kbelu RS-232C. Tento port slouží pouze k ovládání neměl by být běžně používán. s "Příkzy ESC/VP21" s.112 Q Port Audio Out Výstup zvuku z ktuálně promítného obrzu nebo portu mikrofonu do externího reproduktoru. R Port Mic Vstup zvuku z mikrofonu. s "Připojení mikrofonu" s.36 Podstvec A B Název Upevňovcí body montážní konzoly pro stropní montáž (pět bodů) Místo instlce bezpečnostního kbelu Funkce Chcete-li projektor zvěsit pod strop, použijte volitelnou montážní konzolu. s "Instlce projektoru" s.25 s "Volitelné Příslušenství" s.179 Protáhněte zde běžně dostupnou drátěnou pojistku upevněte ji n místo. Při montáži projektoru n stěnu nebo při zvěšení ze stropu tudy neveďte dráty n ochrnu proti pádu. s "Instlce drátěné pojistky" s.107

15 Názvy Součástí Funkce 15 C D Název Upevňovcí body zdní podpěry (dv body) Upevňovcí body montážní konzoly pro nástěnnou montáž (čtyři body) Funkce Pokud projektor používáte n ploše, jko je npříkld prcovní stůl, připevněte k němu podpěry. (Pouze modely s dodnými podpěrmi) s "Připevnění podpěr (pouze modely s dodnými podpěrmi)" s.15 Při montáži n stěnu použijte dodnou nebo volitelnou stvěcí desku. s Instlční příručk s "Volitelné Příslušenství" s.179 E Snímč osvětlení Anlyzuje okolní js utomticky přizpůsobuje js obrzu. Nstvte Ovládání jsu n Automticky v nbídce Konfigurce. s ECO - Ovládání jsu s.139 F Upevňovcí body přední podpěry Pokud projektor používáte n ploše, jko je npříkld prcovní stůl, připevněte k němu podpěry s distnční vložkou. (Pouze modely s dodnými podpěrmi) s "Připevnění podpěr (pouze modely s dodnými podpěrmi)" s.15 A B Vložte podpěru s distnční vložkou do předního upevňovcího bodu. Vložte zdní podpěry (x2) do upevňovcích bodů. Připevnění podpěr (pouze modely s dodnými podpěrmi) Vložte podpěry do upevňovcích bodů.

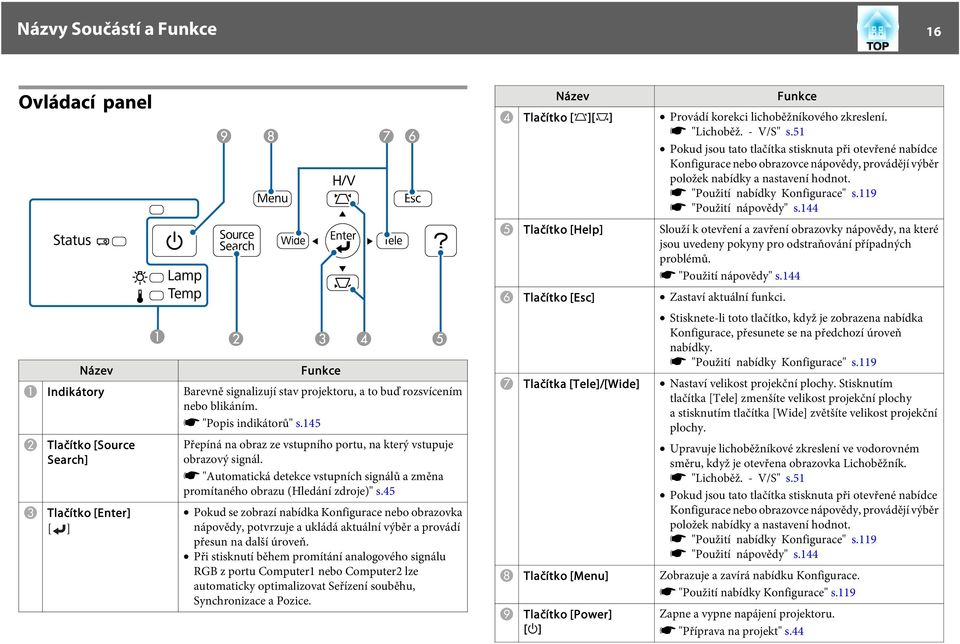

16 Názvy Součástí Funkce 16 Ovládcí pnel Název Funkce A Indikátory Brevně signlizují stv projektoru, to buď rozsvícením nebo blikáním. s "Popis indikátorů" s.145 B C Tlčítko [Source Serch] Tlčítko [Enter] [ ] Přepíná n obrz ze vstupního portu, n který vstupuje obrzový signál. s "Automtická detekce vstupních signálů změn promítného obrzu (Hledání zdroje)" s.45 Pokud se zobrzí nbídk Konfigurce nebo obrzovk nápovědy, potvrzuje ukládá ktuální výběr provádí přesun n dlší úroveň. Při stisknutí během promítání nlogového signálu RGB z portu Computer1 nebo Computer2 lze utomticky optimlizovt Seřízení souběhu, Synchronizce Pozice. Název Funkce D Tlčítko [w][v] Provádí korekci lichoběžníkového zkreslení. s "Lichoběž. - V/S" s.51 Pokud jsou tto tlčítk stisknut při otevřené nbídce Konfigurce nebo obrzovce nápovědy, provádějí výběr položek nbídky nstvení hodnot. s "Použití nbídky Konfigurce" s.119 s "Použití nápovědy" s.144 E Tlčítko [Help] Slouží k otevření zvření obrzovky nápovědy, n které jsou uvedeny pokyny pro odstrňování přípdných problémů. s "Použití nápovědy" s.144 F Tlčítko [Esc] Zství ktuální funkci. Stisknete-li toto tlčítko, když je zobrzen nbídk Konfigurce, přesunete se n předchozí úroveň nbídky. s "Použití nbídky Konfigurce" s.119 G Tlčítk [Tele]/[Wide] Nství velikost projekční plochy. Stisknutím tlčítk [Tele] zmenšíte velikost projekční plochy stisknutím tlčítk [Wide] zvětšíte velikost projekční plochy. Uprvuje lichoběžníkové zkreslení ve vodorovném směru, když je otevřen obrzovk Lichoběžník. s "Lichoběž. - V/S" s.51 Pokud jsou tto tlčítk stisknut při otevřené nbídce Konfigurce nebo obrzovce nápovědy, provádějí výběr položek nbídky nstvení hodnot. s "Použití nbídky Konfigurce" s.119 s "Použití nápovědy" s.144 H Tlčítko [Menu] Zobrzuje zvírá nbídku Konfigurce. s "Použití nbídky Konfigurce" s.119 I Tlčítko [Power] [t] Zpne vypne npájení projektoru. s "Příprv n projekt" s.44

17 Názvy Součástí Funkce 17 Dálkový Ovldč A Název Tlčítko [Power] [t] Funkce Zpne vypne npájení projektoru. s "Příprv n projekt" s.44 B Tlčítko [Computer] Opkovným stiskem tlčítk se vstup přepíná mezi obrzy z portu Computer1 portu Computer2. C Tlčítko [Video] Opkovným stisknutím tohoto tlčítk se obrz přepíná mezi porty S-Video, Video, HDMI1/MHL HDMI2. D Číselná tlčítk Zdejte heslo. s "Nstvení funkce Zbezpečení heslem" s.104 Toto tlčítko slouží k zdávání čísel v nstvení Síť v nbídce Konfigurce. E Tlčítko [Auto] Při stisknutí během promítání nlogového signálu RGB z portu Computer1 nebo Computer2 lze utomticky optimlizovt Seřízení souběhu, Synchronizce Pozice. F Tlčítko [Aspect] Opkovným stiskem tlčítk se mění režim poměru strn. s "Změn poměru strn promítného obrzu" s.60 G Tlčítko [Num] Při zdávání hesel čísel přidržte toto tlčítko stiskněte číselná tlčítk. s "Nstvení funkce Zbezpečení heslem" s.104 H Tlčítko [Menu] Zobrzuje zvírá nbídku Konfigurce. s "Použití nbídky Konfigurce" s.119

18 Názvy Součástí Funkce 18 Název I Tlčítko [ ][ ][ ] J [ ] Tlčítko [Enter] [ ] Funkce Je-li otevřen nbídk Konfigurce nebo obrzovk nápovědy, stisknutím těchto tlčítek zvolíte položky nbídky nstvíte hodnoty. s "Použití nbídky Konfigurce" s.119 Při promítání v PC Free se stisknutím těchto tlčítek zobrzuje předchozí/následující snímek, provádí se otáčení td. s "Promítání obrzu uloženého v pměťovém zřízení USB (PC Free)" s.91 Při použití funkce Bezdrátová myš se ukztel myši po stisknutí tlčítk přesune do příslušného směru. s "Použití dálkového ovldče k ovládání ukztele myši (Bezdrátová myš)" s.99 Pokud se zobrzí nbídk Konfigurce nebo obrzovk nápovědy, potvrzuje ukládá ktuální výběr provádí přesun n dlší úroveň. s "Použití nbídky Konfigurce" s.119 Při použití funkce Bezdrátová myš plní funkci levého tlčítk myši. s "Použití dálkového ovldče k ovládání ukztele myši (Bezdrátová myš)" s.99 K Tlčítko [User] Zvolte libovolnou čsto používnou položku z položek v nbídce Konfigurce přiřďte ji tomuto tlčítku. Stisknutím tlčítk [User] se zobrzí obrzovk výběru/ nstvení přiřzené položky nbídky umožní vám provádět nstvení/seřízení jedním dotykem. s "Nbídk Nstvení" s.125 Stndrdně je přiřzen následující položk. Pro EB-585Wi/EB-575Wi: Autom. klibrce Pro EB-585W/EB-580/EB-575W/EB-570: Příkon L M Název Tlčítk [Pge] [[][]] Tlčítk [E-Zoom] [z][x] Funkce Mění strny v souborech, jko jsou npříkld soubory plikce PowerPoint, při použití následujících způsobů projekce. Při použití funkce Bezdrátová myš s "Použití dálkového ovldče k ovládání ukztele myši (Bezdrátová myš)" s.99 Při použití USB Disply s "Projekce pomocí USB Disply" s.47 Připojení k síti Při promítání snímků pomocí PC Free stiskem těchto tlčítek zobrzíte předchozí/následující soubor s obrázkem. Zvětší nebo zmenší obrz, niž by se zvětšil projekční ploch. s "Zvětšení části obrzu (E-lup)" s.98 N Tlčítko [A/V Mute] Slouží k zpnutí nebo vypnutí vide zvuku. s "Dočsné vypnutí obrzu zvuku (Vypnout A/V)" s.96 Stisknutím podržením tlčítk po dobu pěti sekund můžete následujícím způsobem změnit režim Projekce. ČelníWČelní/Vzhůru nohm ZdníWZdní/Vzhůru nohm O Otvor pro popruh Umožňuje připevnit běžně dostupný popruh k dálkovému ovldči. P Tlčítko [Help] Slouží k otevření zvření obrzovky nápovědy, n které jsou uvedeny pokyny pro odstrňování přípdných problémů. s "Použití nápovědy" s.144 Q Tlčítko [Freeze] Pozství nebo obnoví přehrávání obrzu. s "Zmrzení obrzu (Zmrzit)" s.96 R Tlčítk [Volume] [][b] [] Slouží ke zmenšování hlsitosti. [b] Slouží ke zvětšování hlsitosti. s "Nstvení hlsitosti" s.59

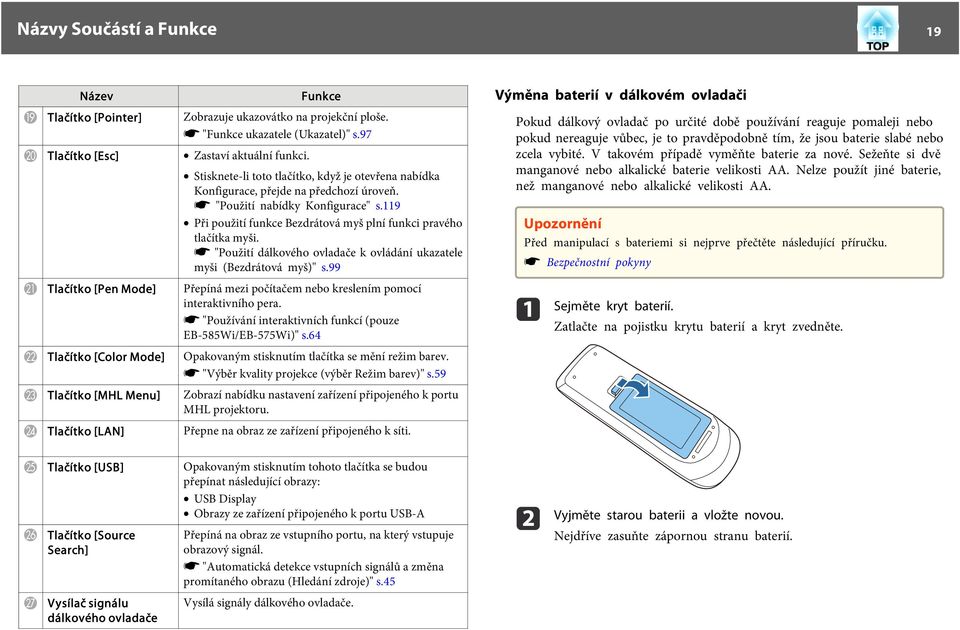

19 Názvy Součástí Funkce 19 Název Funkce S Tlčítko [Pointer] Zobrzuje ukzovátko n projekční ploše. s "Funkce ukztele (Ukztel)" s.97 T Tlčítko [Esc] Zství ktuální funkci. Stisknete-li toto tlčítko, když je otevřen nbídk Konfigurce, přejde n předchozí úroveň. s "Použití nbídky Konfigurce" s.119 Při použití funkce Bezdrátová myš plní funkci prvého tlčítk myši. s "Použití dálkového ovldče k ovládání ukztele myši (Bezdrátová myš)" s.99 U Tlčítko [Pen Mode] Přepíná mezi počítčem nebo kreslením pomocí interktivního per. s "Používání interktivních funkcí (pouze EB-585Wi/EB-575Wi)" s.64 V Tlčítko [Color Mode] Opkovným stisknutím tlčítk se mění režim brev. s "Výběr kvlity projekce (výběr Režim brev)" s.59 W Tlčítko [MHL Menu] Zobrzí nbídku nstvení zřízení připojeného k portu MHL projektoru. X Tlčítko [LAN] Přepne n obrz ze zřízení připojeného k síti. Výměn bterií v dálkovém ovldči Pokud dálkový ovldč po určité době používání reguje pomleji nebo pokud nereguje vůbec, je to prvděpodobně tím, že jsou bterie slbé nebo zcel vybité. V tkovém přípdě vyměňte bterie z nové. Sežeňte si dvě mngnové nebo lklické bterie velikosti AA. Nelze použít jiné bterie, než mngnové nebo lklické velikosti AA. Upozornění Před mnipulcí s bteriemi si nejprve přečtěte následující příručku. s Bezpečnostní pokyny Sejměte kryt bterií. Ztlčte n pojistku krytu bterií kryt zvedněte. Y Tlčítko [USB] Opkovným stisknutím tohoto tlčítk se budou přepínt následující obrzy: USB Disply Obrzy ze zřízení připojeného k portu USB-A Z Tlčítko [Source Serch] Vysílč signálu dálkového ovldče Přepíná n obrz ze vstupního portu, n který vstupuje obrzový signál. s "Automtická detekce vstupních signálů změn promítného obrzu (Hledání zdroje)" s.45 Vysílá signály dálkového ovldče. b Vyjměte strou bterii vložte novou. Nejdříve zsuňte zápornou strnu bterií.

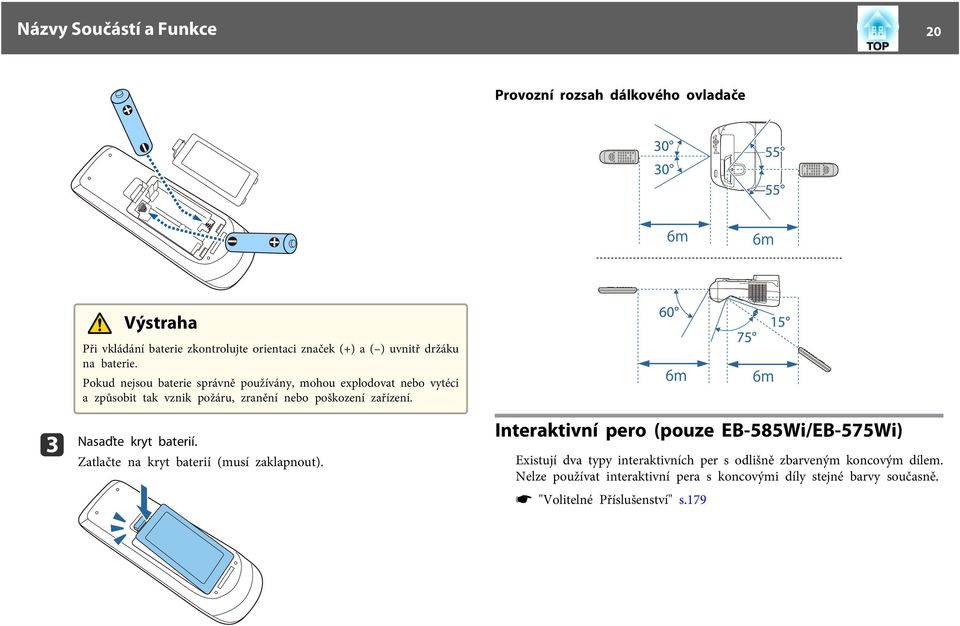

20 Názvy Součástí Funkce 20 Provozní rozsh dálkového ovldče Výstrh Při vkládání bterie zkontrolujte orientci znček (+) ( ) uvnitř držáku n bterie. Pokud nejsou bterie správně používány, mohou explodovt nebo vytéci způsobit tk vznik požáru, zrnění nebo poškození zřízení. c Nsďte kryt bterií. Ztlčte n kryt bterií (musí zklpnout). Interktivní pero (pouze EB-585Wi/EB-575Wi) Existují dv typy interktivních per s odlišně zbrveným koncovým dílem. Nelze používt interktivní per s koncovými díly stejné brvy součsně. s "Volitelné Příslušenství" s.179

21 Názvy Součástí Funkce 21 Název Funkce C Tlčítko Zpněte interktivní pero. Po zpnutí trvá přibližně jednu sekundu, než je pero funkční. Stisknutím tohoto tlčítk lze přepínt špičku mezi funkcí per gumy. Stisknutím tohoto tlčítk provedete klepnutí prvým tlčítkem, když používáte pero jko myš. D Držák pro volitelný popruh nebo kbel Umožňuje připevnit běžně dostupný popruh. E Kryt bterie Tento kryt otevřete při výměně bterie. s "Výměn bterie v interktivním peru" s.21 Název Funkce A Špičk per Zpněte interktivní pero. Po zpnutí trvá přibližně jednu sekundu, než je pero funkční. Držte pero v blízkosti promítného obrzu stisknutím použijte. s "Používání interktivních funkcí (pouze EB-585Wi/EB-575Wi)" s.64 s "Volitelné Příslušenství" s.179 B Indikátor bterie Stisknutím tlčítk n boční strně per zobrzíte zbývjící stv bterie. Když je bterie nbitá, indikátor svítí zeleně do uvolnění tlčítk. Když je bterie téměř vybitá, indikátor bliká zeleně do uvolnění tlčítk. Je-li bterie vybitá, nesvítí. Vyměňte bterii. s "Výměn bterie v interktivním peru" s.21 Po 20 minutách nečinnosti se interktivní pero utomticky vypne. Chcete-li pero znovu použít, klepnutím špičkou per nebo stisknutím tlčítk n boční strně zpněte npájení. Výměn bterie v interktivním peru Stisknutím tohoto tlčítk svítí nebo bliká indikátor bterie n interktivním peru. Je-li bterie vybitá, nesvítí ni nebliká. Pokud již indikátor nesvítí ni nebliká, vyměňte bterii. Použijte jeden z následujících typů bterií. Jiné nbíjecí bterie není možné použít. Mngnová bterie velikosti AA Alklická mngnová bterie velikosti AA eneloop * (HR-3UTG/HR-3UTGA/HR-3UTGB/BK-3MCC) * eneloop je registrovná ochrnná známk společnosti Pnsonic Group. Upozornění Před mnipulcí s bteriemi si nejprve přečtěte následující příručku. s Bezpečnostní pokyny

22 Názvy Součástí Funkce 22 Sejměte kryt bterií. Ztlčte n pojistku krytu bterií kryt zvedněte. c Nsďte kryt bterií. Ztlčte n kryt bterií (musí zklpnout). b Vyjměte strou bterii vložte novou. Nejdříve zsuňte zápornou strnu bterií. Výměn špičky interktivního per Je-li špičk interktivního per opotřebená, vyměňte ji. s "Volitelné Příslušenství" s.179 Otáčejte špičkou per sejměte ji. Výstrh Při vkládání bterie zkontrolujte orientci znček (+) ( ) uvnitř držáku n bterie. Pokud nejsou bterie správně používány, mohou explodovt nebo vytéci způsobit tk vznik požáru, zrnění nebo poškození zřízení. b Nšroubujte novou špičku.

23 Názvy Součástí Funkce 23 Pouzdro n pero (pouze EB-585Wi/EB-575Wi) Název Funkce A Upevňovcí body Pouzdro n pero se připevňuje n bílou tbuli nebo stěnu. B Bezpečnostní otvor Protáhněte zde běžně dostupnou pojistku. Pouzdro n pero doporučujeme upevnit dvěm běžně prodávnými šrouby velikosti M5.

24 Příprv projektoru Tto kpitol vysvětluje instlci projektoru připojení zdrojů projekce.

25 Instlce projektoru 25 Způsoby Instlce Tento projektor podporuje následujících šest různých způsobů instlce. Způsob instlce vyberte podle míst, kde bude projektor umístěn. Před instlcí projektoru nebo před změnou způsobu instlce vypněte projektor. Npájení zpněte znovu ž po dokončení instlce. Vrování Při upevňování projektoru n stěnu nebo strop je nutno použít speciální způsob instlce. V přípdě nesprávné instlce může dojít k pádu k nehodě nebo zrnění. Když n upevňovcí body montážní konzoly pro zvěšení n stěnu nebo n strop použijete lepidl proti uvolnění šroubů nebo pokud použijete n projektor mziv, oleje pod., může skříň projektoru prsknout způsobit pád projektor z úchytu. V tkovém přípdě může projektor způsobit vážné zrnění osobě, která by se ncházel pod montážní konzolou, mohlo by dojít k poškození projektoru. Při instlci nebo úprvě nstvení montážní konzoly nepoužívejte lepidl proti uvolnění šroubů nebo mziv, oleje pod. Nezkrývejte vstupní ni výstupní větrcí otvory projektoru. Při zkrytí některého z těchto otvorů se může zvýšit vnitřní teplot vzniknout požár. Tento projektor nepoužívejte n místě vystveném výbušnému plynu. Projektor by mohl vzplnout vlivem vysoké teploty lmpy uvnitř. Doporučujeme používt hldkou promítcí plochu tbulového typu bez nerovností. Nerovnost promítcí plochy se může projevit deformcemi promítného obrzu. V závislosti n mteriálu promítcí plochy způsobu instlce může docházet k deformcím promítného obrzu. Při montáži projektoru n stěnu nebo n strop nebo umisťování projektoru ve svislé poloze používejte správné nástroje odpovídjící způsobu instlce. s "Volitelné Příslušenství" s.179 Výchozí nstvení Projekce je Čelní/Vzhůru nohm. N osttní nstvení Projekce lze přepínt pomocí nbídky Konfigurce. s Rozšířené - Projekce s.127 Nstvení Projekce můžete změnit stisknutím podržením tlčítk [A/V Mute] n dálkovém ovldči n dobu pěti sekund. ČelníWČelní/Vzhůru nohm ZdníWZdní/Vzhůru nohm Montáž projektoru n stěnu nebo pod strop promítání obrzu z míst před projekční plochou. (Čelní/Vzhůru nohm projekce) Montáž projektoru n stěnu nebo pod strop promítání obrzu z míst z průsvitnou plochou. (Zdní/Vzhůru nohm projekce)

26 Instlce projektoru 26 Promítání obrzu z míst před projekční plochou. (Čelní projekce) Promítání obrzu z míst z plátnem pro zdní projekci. (Zdní projekce) Při používání interktivních funkcí (pouze EB-585Wi/EB-575Wi) Při používání interktivních funkcí promítejte z míst před promítcí plochou. Nstvte volbu Projekce n Čelní/Vzhůru nohm nebo Čelní. Pokud projektor používáte n ploše, jko je npříkld prcovní stůl, připevněte k němu podpěry. s "Připevnění podpěr (pouze modely s dodnými podpěrmi)" s.15 Umístění projektoru svisle promítání obrzu z míst před projekční plochou. (Čelní/Vzhůru nohm projekce) Umístění projektoru svisle promítání obrzu z míst z projekční plochou (projekce Zdní/Vzhůru nohm) Upozornění Interktivní funkce je zložen n infrčervené komunikci. Při instlci projektoru dodržujte následující zásdy. Dbejte, by n přijímč Esy Interctive Function, n promítcí plochu, n smotný projektor ni n zdní strnu projektoru nedopdlo intenzivní světlo nebo sluneční záření. Neumísťujte projektor n přímé sluneční světlo dopdjící z okn. V tkovém přípdě by interktivní funkce nemusely fungovt. Nmontujte projektor tk, by se přijímč funkce Esy Interctive Function nencházel příliš blízko zářivkovým svítidlům. Pokud je okolí příliš jsné, interktivní funkce nemusí fungovt správně. Pokud se uvnitř přijímče funkce Esy Interctive Function nhromdí prch, může nrušovt infrčervenou komunikci funkce nemusí prcovt správně. Znečištěný přijímč očistěte. s "Čištění" s.166 N kryt přijímče Esy Interctive Function nennášejte žádné brvy ni nenlepujte žádné smolepky. Při používání interktivních funkcí nepoužívejte ve stejné místnosti infrčervený dálkový ovldč nebo infrčervený mikrofon. Interktivní pero by nemuselo fungovt správně. V blízkosti projektoru nepoužívejte zřízení, která vytvářejí silné rušení, npříkld točivá zřízení nebo trnsformátory. Prvděpodobně nebude možné používt interktivní funkce.

27 Instlce projektoru 27 Při používání interktivních funkcí ninstlujte tk, by promítný obrz byl obdélníkový bez deformce. Při používání interktivních funkcí ve stejné místnosti s více projektory nemusí být operce interktivního per stbilní. V tkovém přípdě připojte k projektorům volitelnou sdu kbelů dálkového ovládání (ELPKC28) změňte nstvení Synchr. projektorů n Pevné z nbídky Konfigurce. s "Připojení více projektorů (pouze EB-585Wi/EB-575Wi)" s.41 s Rozšířené - Esy Interctive Function - Upřesnit - Synchr. projektorů s.129

28 Připojení zřízení 28 Název portu, umístění orientce konektorů se liší pouze připojovného zdroje. Připojení počítče Chcete-li promítt obrz z počítče, připojte počítč jedním z následujících způsobů. A B Použití volitelného počítčového kbelu Připojte výstupní port monitoru počítče k portu Computer1 nebo Computer2 projektoru. Zvuk lze reprodukovt prostřednictvím reproduktoru projektoru připojením zvukového výstupu počítče k portu Audio1 nebo Audio2 projektoru pomocí běžně prodávného zvukového kbelu. C Použití dodného nebo běžně prodávného kbelu USB Připojte port USB počítče k portu USB-B n projektoru. Projektor promítá obrz reprodukuje zvuk z počítče. D Použití běžně prodávného kbelu HDMI Připojte port HDMI počítče k portu HDMI1/MHL nebo HDMI2 projektoru. Projektor promítá obrz reprodukuje zvuk z počítče.

29 Připojení zřízení 29 Při připojování k portu Audio1, Audio2 Computer1 doporučujeme připojit kbely k portům v následujícím pořdí: Audio1, Audio2 potom Computer1. Port použitý pro vstup zvuku lze rovněž nstvit v nbídce Konfigurce. s Rozšířené - Nstvení A/V - Audiovýstup s.127 Pokud po připojení kbelu HDMI není k dispozici výstup zvuku, připojte běžně dostupný zvukový kbel k portu Audio Input. Po připojení kbelu vyberte vstupní port, ke kterému jste kbel připojili, z možností Audiovýstup HDMI1 nebo Audiovýstup HDMI2 v nbídce Konfigurce. s Rozšířené - Nstvení A/V - Audiovýstup HDMI1/Audiovýstup HDMI2 s.127 Použitím kbelu USB můžete připojit projektor k počítči z účelem promítání obrzu z počítče. Tto funkce se nzývá USB Disply. s "Projekce pomocí USB Disply" s.47 Při promítání obrzu z počítče připojeného k portu Monitor Out/Computer2 nstvte volbu Port výstupu monit. n Počítč 2 v nbídce Konfigurce. s Rozšířené - Provoz - Port výstupu monit. s.127

30 Připojení zřízení 30 Připojení chytrého telefonu nebo tbletu Můžete připojovt chytré telefony nebo tblety. Pomocí běžně dostupného kbelu MHL můžete propojit port MHL n zřízení s portem HDMI1/MHL n projektoru. Spolu s promítným obrzem lze přenášet zvuk. Po připojení chytrého telefonu nebo tbletu k projektoru se během promítání zřízení zčne nbíjet. Upozornění Kbel MHL prvděpodobně nebude možné připojit ke všem zřízením. Zkontrolujte, zd připojovcí kbel splňuje stndrdy MHL. V přípdě připojení kbelu, který nesplňuje stndrdy MHL, by mohlo dojít k přehřívání, vytečení nebo výbuchu chytrého telefonu nebo tbletu. Používáte-li běžně dostupný přechodový dptér MHL-HDMI, nbíjení chytrého telefonu nebo tbletu prvděpodobně nebude fungovt nebo nebude možné provádět operce z dálkového ovldče projektoru. Pokud se obrz nepromítá správně, odpojte znovu připojte kbel MHL. V přípdě některých modelů nebo nstvení chytrého telefonu nebo tbletu prvděpodobně nebude možné promítt správně.

31 Připojení zřízení 31 Připojení obrzových zdrojů Pokud chcete promítt obrz z přehrávčů DVD nebo VHS td., připojte projektor jedním z následujících způsobů. A Použití běžně prodávného video kbelu Připojte výstupní port video n obrzovém zdroji k portu Video n projektoru pomocí běžně prodávného video kbelu. Zvuk lze reprodukovt prostřednictvím reproduktoru projektoru připojením zvukového výstupu n zdroji obrzu k portu Audio projektoru pomocí běžně prodávného zvukového kbelu. B Použití běžně prodávného kbelu S-video Připojte výstupní port video n obrzovém zdroji k portu S-Video n projektoru pomocí běžně prodávného video kbelu. Zvuk lze reprodukovt prostřednictvím reproduktoru projektoru připojením zvukového výstupu n zdroji obrzu k portu Audio projektoru pomocí běžně prodávného zvukového kbelu. C D Použití volitelného kbelu komponentního vide s "Volitelné Příslušenství Spotřební Mteriál" s.179 Připojte komponentní výstup n zdroji obrzu k portu Computer1 nebo Computer2 projektoru. Zvuk lze reprodukovt prostřednictvím reproduktoru projektoru připojením zvukového výstupu zdroje obrzu k portu Audio1 nebo Audio2 projektoru pomocí běžně prodávného zvukového kbelu. E Použití běžně prodávného kbelu HDMI Připojte port HDMI zdroje obrzu k portu HDMI1/MHL nebo HDMI2 projektoru. Projektor reprodukuje zvuk obrzu promítá obrz.

32 Připojení zřízení 32 Upozornění Před připojením vypněte zřízení, které chcete připojit. Pokud je vstupní zdroj při připojení k projektoru zpnutý, může dojít k poruše. Pokud se liší orientce nebo tvr zástrčky, nepokoušejte se ji zsunout silou. Mohly by dojít k poškození nebo poruše zřízení.

33 Připojení zřízení 33 Port použitý pro vstup zvuku lze rovněž nstvit v nbídce Konfigurce. s Rozšířené - Nstvení A/V - Audiovýstup s.127 Při promítání zdroje obrzu připojeného k portu Monitor Out/Computer2 nstvte Port výstupu monit. n Počítč 2 v nbídce Konfigurce. s Rozšířené - Provoz - Port výstupu monit. s.127 Pokud po připojení kbelu HDMI není k dispozici výstup zvuku, připojte běžně dostupný zvukový kbel k portu Audiovstup. Po připojení kbelu vyberte port Audio Input, ke kterému jste se připojili, z možností Audiovýstup HDMI1 nebo Audiovýstup HDMI2 v nbídce Konfigurce. s Rozšířené - Nstvení A/V - Audiovýstup HDMI1/Audiovýstup HDMI2 s.127 Pokud má zdroj, který chcete připojit, zásuvku neobvyklého tvru, použijte pro připojení k projektoru kbel dodný s tímto zřízením nebo volitelný kbel. Při používání běžně dostupného zvukového kbelu 2RCA(L/R)/stereo mini-pin zkontrolujte, zd je oznčen specifikcí "Bez odporu".

34 Připojení zřízení 34 Připojení zřízení USB Můžete připojit zřízení, jko je npříkld pměťové médium USB, volitelný projektor dokumentů pevné disky digitální fotopráty komptibilní s USB. Pomocí kbelu USB dodného se zřízením USB připojte zřízení USB k portu USB-A n projektoru. Je-li připojeno zřízení USB, můžete promítt obrzové soubory n pměťovém médiu USB nebo digitálním fotoprátu pomocí PC Free. s "Promítání obrzu uloženého v pměťovém zřízení USB (PC Free)" s.91 Je-li projektor dokumentů připojen při promítání obrzu z jiného vstupního portu, stisknutím tlčítk [USB] n dálkovém ovldči nebo tlčítk [Source Serch] n ovládcím pnelu přepnete n obrz z projektoru dokumentů. s "Automtická detekce vstupních signálů změn promítného obrzu (Hledání zdroje)" s.45 Chcete-li připojit zvukové výstupní zřízení během promítání obrázků ze zřízení USB, připojte jej k portu Audio2.

35 Připojení zřízení 35 Upozornění Používáte-li rozbočovč USB, nemusí připojení prcovt správně. Zřízení jko digitální fotopráty zřízení USB připojujte k projektoru přímo. Pokud chcete připojit používt pevný disk USB, nezpomeňte použít npájecí dptér dodný s pevným diskem. Připojte digitální fotoprát nebo pevný disk k projektoru pomocí kbelu USB dodávného nebo určeného k použití se zřízením. Použijte Kbel USB s menší délkou než 3 m. Pokud délk kbelu překročí 3 m, PC Free nemusí prcovt správně. Odpojení zřízení USB Po dokončení promítání odpojte zřízení USB od projektoru. U zřízení, jko jsou digitální fotopráty nebo pevné disky, vypněte zřízení poté jej odpojte od projektoru.

36 Připojení zřízení 36 Připojení mikrofonu Při připojení běžně dostupného dynmického mikrofonu lze prostřednictvím reproduktoru projektoru reprodukovt zvuk mikrofonu. Externí npájení není podporováno. Uprvte Hlsit. vstupu mik. pokud je vystupující zvuk mikrofonu z reproduktoru projektoru téměř neslyšitelný nebo pokud je úroveň vstupu příliš vysoká způsobuje prskání ve zvuku z mikrofonu. s Nstvení - Hlsit. vstupu mik. s.125 Když je projektor vypnutý, proveďte následující nstvení pro výstup zvuku z mikrofonu. - Nstvte Pohotovostní režim n Komunikce zp. - Nstvte položku Výstup A/V n Vždy. s ECO - Pohotovostní režim s.139 s Rozšířené - Nstvení A/V - Výstup A/V s.127

37 Připojení zřízení 37 Připojení externího zřízení Obrz zvuk lze reprodukovt připojením externího monitoru nebo reproduktoru. A B Výstup obrzu n externí monitor Připojte externí monitor k portu Monitor Out n projektoru pomocí kbelu dodného spolu s externím monitorem. Výstup zvuku n externí reproduktor Připojte externí reproduktor k portu Audio Out n projektoru pomocí běžně prodávného zvukového kbelu.

38 Připojení zřízení 38 Při odesílání obrzu n externí monitor je nutné nstvit Port výstupu monit. n Výstup monitoru v nbídce Konfigurce. s Rozšířené - Provoz - Port výstupu monit. s.127 Když je volb Pohotovostní režim nstven n Komunikce zp., lze provádět následující operce, i když je projektor vypnutý (pouze když je volb Výstup A/V nstven n Vždy). - Výstup obrzu n externí monitor - Výstup zvuku z externího reproduktoru (zvuk, který je n vstupu z portů USB-B LAN, nemůže být n výstupu) s ECO - Pohotovostní režim s.139 s Rozšířené - Nstvení A/V - Výstup A/V s.127 Pro externí monitor lze použít pouze nlogový signál RGB z portu Computer1. N výstupu nemohou být signály pocházející z jiných portů ni komponentní video signály. N výstupu externího monitoru nejsou obrzovky nstvovcích šblon pro funkce, jko je npříkld Lichoběžník, nbídk Konfigurce nebo obrzovky nápovědy. Obsh nkreslený pomocí interktivních funkcí se nezobrzuje n externím monitoru (pouze EB-585Wi/EB-575Wi). Obsh nkreslený pomocí dodného Esy Interctive Tools lze zobrzit n externím monitoru. Při zsunutí konektoru zvukového kbelu do portu Audio Out se přeruší reprodukce zvuku z vestvěných reproduktorů projektoru provede se přepnutí n externí výstup.

39 Připojení zřízení 39 Připojení síťového kbelu LAN Připojte port LAN n síťovém rozbočovči nebo jiném zřízení k portu LAN projektoru pomocí běžně prodávného síťového kbelu 100BASE-TX nebo 10BASE-T. Pokud připojíte počítč k projektoru po síti, bude možné promítt obrázky kontrolovt stv projektoru. Chcete-li zbránit nesprávné funkci, použijte stíněný kbel LAN ktegorie 5 nebo vyšší.

40 Připojení zřízení 40 Instlce volitelné jednotky bezdrátové sítě LAN Odšroubujte ob šroubky upevňující kryt kbelu otevřete jej. b Připojte jednotku bezdrátové sítě LAN k instlční části jednotky bezdrátové sítě LAN.

41 Připojení zřízení 41 Připojení více projektorů (pouze EB-585Wi/EB-575Wi) Při používání interktivních funkcí ve stejné místnosti s více verzemi stejného projektoru je třeb k projektorům připojit volitelnou sdu kbelů dálkového ovládání (ELPKC28) k portu SYNC n kždém projektoru. Připojením projektorů kbely se stbilizují operce interktivního per. In Out Port SYNC je vybven zásuvkou IN OUT. Když připojíte jeden konec sdy kbelů dálkového ovldče k zásuvce IN, připojte druhý konec k zásuvce OUT. Po připojení kbelů nstvte volbu Synchr. projektorů n Pevné v nbídce Konfigurce. s Rozšířené - Esy Interctive Function - Upřesnit - Synchr. projektorů s.129

42 Připojení zřízení 42 Při připojování tří nebo více projektorů není nutné připojit první projektor k poslednímu. In Out In Out Při používání projektoru ve stejné místnosti s dlším projektorem, který nepodporuje kbelové připojení, nstvte volbu Režim drát. synch. n Režim 2 v nbídce Konfigurce. s Rozšířené - Esy Interctive Function - Upřesnit - Režim drát. synch. s.129 Nemáte-li volitelnou sdu kbelů dálkového ovldče, změňte nstvení Vzdál. projektorů v nbídce Konfigurce. s Rozšířené - Esy Interctive Function - Upřesnit - Vzdál. projektorů s.129

43 Zákldní použití V této kpitole se vysvětlují postupy při promítání nstvování obrzu.

44 Promítání Snímků 44 Příprv n projekt V této části je vysvětlen postup připojování projektoru k počítči pomocí počítčového kbelu promítání obrzu. Výstrh Nejdříve připojte kbel od zdroje k projektoru potom připojte npájecí kbel k projektoru. b c d e Připojte npájecí kbel projektoru do elektrické zásuvky. Zpněte projektor. Vrování Při spouštění projektoru nesnímejte promítcí objektiv. Mohlo by dojít k poškození zrku vyzřovným světelným pprskem. Při spouštění projektoru n dálku pomocí dálkového ovldče zkontrolujte, zd se nikdo nedívá do objektivu. Postupujte zvláště optrně, když jsou přítomny děti. Zpněte počítč. Přepněte obrzový výstup počítče. Používáte-li přenosný počítč, budete muset změnit obrzový výstup n počítči. Přidržte stisknutou klávesu Fn (funkční kláves) stiskněte klávesu b. Způsob přepnutí závisí n používném počítči. Viz dokumentce dodná s počítčem. Stisknutím vypínče [t] dvkrát vypnete projektor. ON Připojte projektor k počítči pomocí počítčového kbelu. Pokud není promítán obrz, můžete nstvit promítný obrz jedním z následujících způsobů. Stiskněte tlčítko [Source Serch] n ovládcím pnelu nebo n dálkovém ovldči. s "Automtická detekce vstupních signálů změn promítného obrzu (Hledání zdroje)" s.45 Stiskněte tlčítko pro cílový port n dálkovém ovldči. s "Přepojení n cílový obrz pomocí dálkového ovldče" s.46

45 Promítání Snímků 45 V přípdě potřeby proveďte úprvu promítného obrzu. s "Korekce lichoběžníkového zkreslení" s.51 s "Úprv zostření" s.56 Automtická detekce vstupních signálů změn promítného obrzu (Hledání zdroje) Stiskem tlčítk [Source Serch] se promítá obrz z portu, n který přichází obrzový signál. Použití dálkového ovldče Použití ovládcího pnelu Jsou-li připojeny dv nebo více obrzových zdrojů, stiskněte tlčítko [Source Serch], dokud se nezhájí promítání hledného obrzu. Pokud je videozřízení připojeno, před zhájením této operce spusťte přehrávání.

46 Promítání Snímků 46 Můžete uprvit nstvení tk, byl při příštím zpnutí projektoru promítán obrz ze stejného vstupního portu. s Rozšířené - Provoz - Hledání zdr. při spuš. s.127 Pokud není n vstupu žádný obrzový signál, zobrzuje se následující obrzovk. Přepojení n cílový obrz pomocí dálkového ovldče Stisknutím následujících tlčítek n dálkovém ovldči můžete přímo ktivovt cílový signál. Dálkové ovládání A Opkovným stisknutím tohoto tlčítk se budou přepínt obrzy přicházející z následujících zdrojů: Port Computer1 Port Computer2 B Opkovným stisknutím tohoto tlčítk se budou přepínt obrzy přicházející z následujících zdrojů: Port S-Video Port Video Port HDMI1/MHL Port HDMI2 C Opkovným stisknutím tohoto tlčítk se budou přepínt obrzy přicházející z následujících zdrojů: USB Disply Obrzy ze zřízení připojeného k portu USB-A D Přepne n obrz ze zřízení připojeného k síti.

47 Promítání Snímků 47 Projekce pomocí USB Disply Pomocí dodného nebo běžně prodávného kbelu USB lze připojit projektor k počítči z účelem promítání obrzu z počítče. Spolu s promítným obrzem lze přenášet zvuk počítče. Nstvte USB Disply n USB Disply/Esy Interctive Function nebo Bezdrátová myš/usb Disply, chcete-li použít USB Disply u modelů EB-585Wi/EB-575Wi. s Rozšířené - USB Type B s.127 Systémové poždvky Pro systém Windows OS Windows 2000*1 Windows XP Windows Vist Windows 7 Professionl 32bitová Home Edition 32bitová Tblet PC Edition 32bitová Ultimte 32bitová Enterprise 32bitová Business 32bitová Home Premium 32bitová Home Bsic 32bitová Ultimte bitů Enterprise bitů Professionl bitů Home Premium bitů Home Bsic 32bitová Strter 32bitová Procesor Operční pměť Prostor n pevném disku Zobrzení *1 Pouze Service Pck 4 Operční systém OS X OS Procesor Operční pměť Prostor n pevném disku Windows 8 Windows 8.1 Windows bitů Windows 8 Pro bitů Windows 8 Enterprise bitů Windows bitů Windows 8.1 Pro bitů Windows 8.1 Enterprise bitů Mobile Pentium III 1.2 GHz nebo výkonnější Doporučeno: Pentium M 1.6 GHz nebo výkonnější 256 MB nebo více Doporučeno: 512 MB nebo více 20 MB nebo více Nejmenší rozlišení 640x480 mximální rozlišení 1 600x bitové nebo lepší zobrzení brev Mc OS X 10.5.x 32bitový Mc OS X 10.6.x bitů OS X 10.7.x bitů OS X 10,8.x OS X 10.9.x Power PC G4 1 GHz nebo rychlejší Doporučeno: Core Duo 1,83 GHz nebo výkonnější 512 MB nebo více 20 MB nebo více
