1 Počítačové síťě (computer network) Realizují propojení mezi PC z důvodu sdílení SW (informací, programů) a HW(disky, tiskárny..)

2 Důvody propojení počítačů do sítě Sdílení HW (disky, tiskárny) Sdílení SW (programy, data: textové, zvukové, grafické) Historie: začátek 60. léta 20. století Množství síťových operačních systémů ( např. od Microsoft, Linux, Novell) Umožňují přidělovat/sdíletčásti disků a práva tisknout na síťových tiskárnách, pro uživatele. Sdílet programy a data.

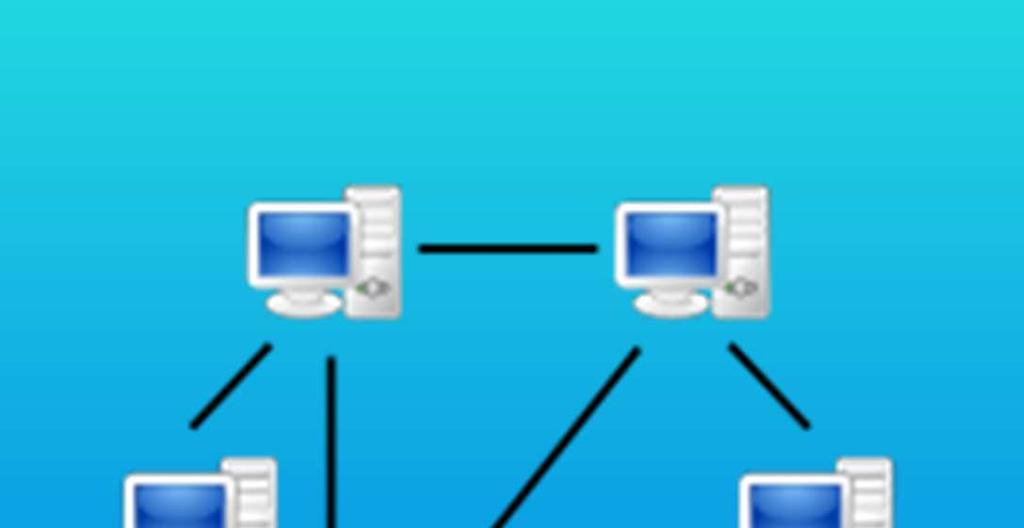

3 Rozdělení podle uzlů: 1. peer to-peer 1. Peer- to-peer (P2P) Všechny PC jsou si rovny rovný s rovným Není žádný PC důležitější než jiný Síť nelze centrálně spravovat Vhodné pro malé síťesdílení disků, souborů, tiskáren

4 Rozdělení podle uzlů: 2.Klient-server 2.Klient-server Jeden počítač(server) je nadřazen skupině počítačů Serverje kvalitní HW a speciální síťový software( MS server 2008, 2012)- běží nepřetržitě Serverposkytuje služby uživatelským počítačům-uživatelům přiděluje jim disky, tiskárny umožňuje sdílet data a programy Známe: souborové, tiskové, databázové, mailové, internetové, proxy servery.. Doména-skupina PC -uživatelů, kterým jsou servrem skupinově přidělovány určitá práva a služby

5 Server Kvalitní počítač HW:velká RAM, HDD, část HW redundantní-dvakrát Nepřetržitě běží Má speciální síťový software SW síťový OS např.: Linux, Novell, MS server 2008, MS server Má pevnou IP adresu a přiděluje IP adresy PC v síti IP adresa je číslo v formátu IPV4 (IPV6) Komunikuje s PC v protokolu (jazykem) TCP/IP Umožňuje sdílet disky, tiskárny, data, programy, (soubory, složky) Např: server dvoupaticový tower, Intel Xeon E v3, 8GB DDR4 RDIMM, max. 15x 3.5" SAS/SATA HS, RAID 720IX 0,1,5,6; 3x GLAN, DVDRW, 750W HS

6 Server-mapovámí, sdílení, administrátor Mapování: část disku c: serveru se jeví uživateli jako disk K:, S: Sdílení, nabídnutí části disku, serveru, nebo tiskárny- s IP adresou, pro uživatele určení práv jak mohou sdílený disk používat - číst, zapisovat, mazat Ověření: login- jméno, heslo Administrátor: spravuje síť určuje práva pro uživatele

7 Server umístěn v klimatizované servrovně Poskytuje servrové služby-sdílení HW, SW. Má některé součástky zdvojené-redundantní disky, napájení.. Raid (Redundant Array of Independent Disks) - je metoda zabezpečení dat proti selhání HDD používaná na servrech Odlišné způsoby ukládání dat jsou realizovány buď SW ( OS) nebo HW ( řadič). RAID není záloha dat. Administrátor zajišťuje zálohu dat.

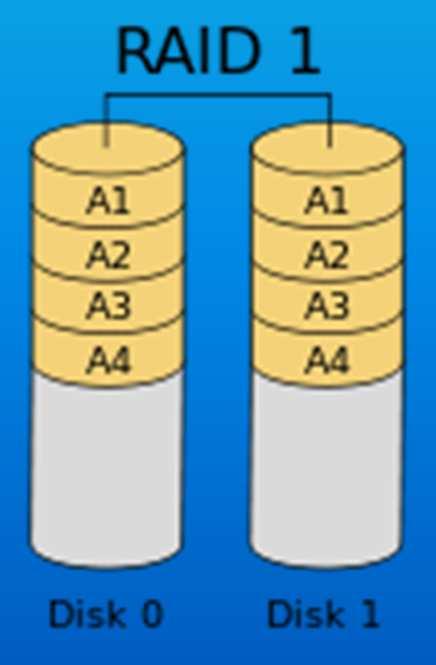

8 Raid (obvykle SW, nebo HW)-metody proti selhání disku (v diskovém poli) RAID 1 (zrcadlení - mirroring) Obsah se současně zapisuje na 2 disky-v případe chyby pracuje s 2. diskem Problém: když je chyba v řadiči. RAID 5( alespoň 3 disky) kapacitu jednoho členu zabírají samoopravné kódyparita ( které jsou uloženy na členech střídavě) Odolný vůči výpadku 1 disku. Dopočítá obsah chybějícího.

9 Dělenísítípodlejejichrozlehlosti PAN malá síť přenosných zařízení (Personal Area Network) LAN- lokální síť nebo místní síť, je to síť spojující PC v rámci jedné budovy (Local Area Network) MAN- metropolitní síť ( v rámci města), Metropolitan Area Network WAN největší mezi městy, státy původem v anglickém Wide Area Network, (možné zabezpečené propojení přes internet VPN)

10 FW- speciální SW

11 Dle vlastnictví VPN- Spojení je bezpečné Virtuální privátní síť (VPN), ( Virtual private network) umožňuje propojení několika (skupin počítačů) lokálních sítích (i napříč kontinenty) propojení přes zabezpečený internet Při navazování spojení je totožnost obou stran ověřována pomocí digitálních certifikátů dojde k ověření (autentizaci), komunikace je šifrována ověření na IP adresu, TCP/IP protokol (jazyk komunikace mezi PC) IP adresa-unikátní číslo přidělené v rámci sítě každému PC). Způsob zapsání adresy IPV4 ( IPV6 u internetových adres)

12 Síťová zařízení 1. pasivní, 2. aktivní ( všechny co podílejí na přijímání a odesílání dat- paketů) 1.Pasivní: Kabeláž Kroucená dvojlinka s konektorem RJ45 Koaxiální kabel Optický kabel (podélné šíření) rychlé, bezpečné, mezi budovami Rack skříň/systém, umožňující uspořádaně umístit switche, kabely, napájení..

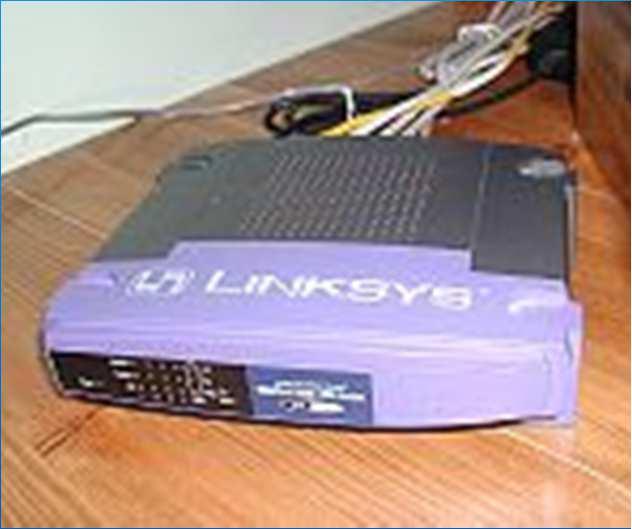

13 Síťová zařízení ( všechny co podílejí na přijímání a odesílání dat- paketů) 2. Aktivní ( mají IP adresu) Switch (přepínač) propojující jednotlivé segmenty sítě obsahuje porty ( počet portů 5,8,24,48) Router (směrovač) procesem zvaným routování přeposílá data v paketech, mezi 2 sítěma, síť- internet Zásadně se liší od switche

14 Topologie -uspořádání sítí Do kruhu (RING)- malé sítě peer-topeer Sběrnice (BUS)-malé sítě Hvězda ( STAR)- rozsáthlé sítě klientserver

15 Do kruhu (RING) Síť s kruhovou topologií Výhody : Malé pořizovací náklady Jednoduchá konstrukce Nevýhody : Malá stabilita Obtížná rozšiřitelnost Omezená rychlost přenosu dat

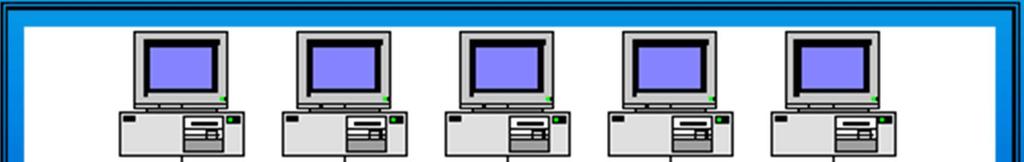

16 Sběrnice (BUS) Výhody : snadná realizace sítě relativně levné pořizovací náklady, jeden kabel, bez dalších zařízení Nevýhody : pokud dojde kporušení kabelu kdekoliv na síti (např. rozpojení při přidávání nového uzlu),okamžitě přestane pracovat celá síť. u větších sítí nevykazuje přílišnou stabilitu-malá stabilita doporučuje pro menší sítě.

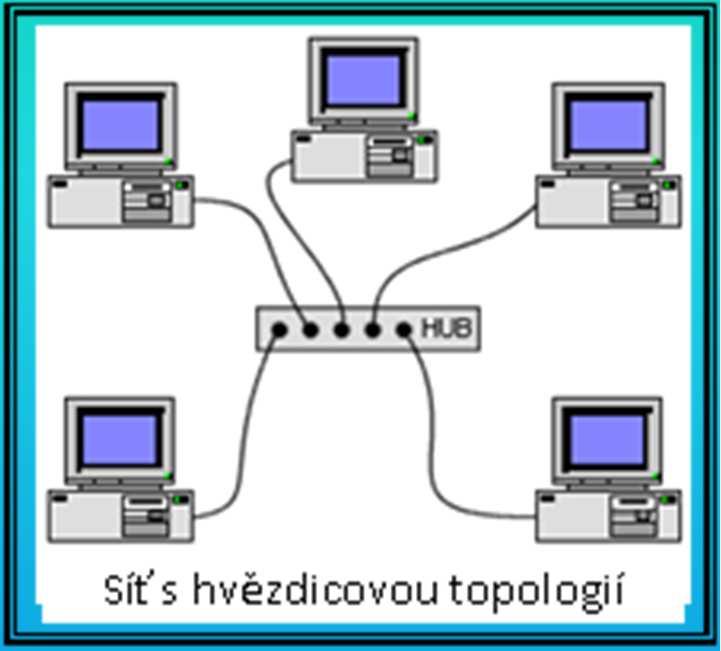

17 Hvězda ( STAR) Výhody : Velká stabilita sítě. Pokud se přeruší kabel od jednoho počítače, pak zbytek sítě pracuje bez problémů. Velká rychlost sítě Snadná a bezproblémová rozšiřitelnost sítě. Nevýhody : Poměrně velké pořizovací náklady. Je nutné ke každému uzlu vést samostatný kabel a koupit switch. Jakmile nefunguje switch, nepracuje celá síť. HUB se používal v minulosti. Nahrazen switchem
