Zpětná klapka dvoukřídlá SERIE 2000 PN 16. PN 16 DN (2"-24") Těleso z litiny. Typový list

Rozměr: px
Začít zobrazení ze stránky:

Download "Zpětná klapka dvoukřídlá SERIE 2000 PN 16. PN 16 DN (2"-24") Těleso z litiny. Typový list"

Transkript

1 SERIE 2000 PN 16 PN 16 DN (2"-24") Těleso z litiny Typový list

2 Impressum Typový list SERIE 2000 PN 16 Všechna práva vyhrazena. Obsah návodu se bez písemného svolení výrobce nesmí dále šířit, rozmnožovat, upravovat ani poskytovat třetím osobám. Obecně platí: technické změny vyhrazeny. KSB S.A.S, Gennevilliers (Paris), France

3 Zpětné armatury a přírubové filtry SERIE 2000 PN 16 Provozní data Provozní vlastnosti Parametr Hodnota Jmenovitý tlak PN 16 Jmenovitá světlost DN Max. přípustný tlak 16 bar Max. přípustná teplota 200 C Min. přípustná teplota -5 C Konstrukční provedení Konstrukční velikost Hlavní oblasti používání Zařízení pro zásobování vodou Teplovodní vytápění Klimatizační zařízení Rozstřikovací systémy Úprava vody Jednodílné prstencové těleso pro dlouhou provozní bezpečnost a ochranu proti korozi Dvoukřídlý disk klapky Těsnění kov-elastomer Těsnost v uzávěru Těsnění kov-elastomer podle EN , míra netěsnosti A a ISO 5208, kategorie A Konstrukční délka podle API 594 Class 125, vyjma DN 65 až 300 (2 ½" až 12") Montáž mezi příruby podle PN 10, 16 a ASME B16.1 Class 125 Označení podle EN 19 Vnější nátěr: Vrstva z polyuretanu, tloušťka 80 µm, RAL 5002 modrá Armatury z litiny s lamelovým grafitem (GGL) splňují bezpečnostní požadavky Přílohy I Evropské směrnice o tlakových zařízeních 97/23/ES (DGR) pro kapaliny skupiny 2. Armatury splňují požadavky nařízení REACH 1907/2006. Žádná ze substancí uvedených v seznamu ani v příloze XIV není v koncentraci více než 0,1 hmotnostních % (w/w) (článek 33/REACH). Média Teplá voda Horká voda Užitková voda Chladicí voda Pitná voda Abrazivní média Teplonosná média / oleje Média s obsahem minerálních olejů Výbušná média Hořlavá média Toxická media Těkavá média Plyn Pára Materiály tělesa Přehled dostupných materiálů Materiál Číslo materiálu Mezní teplota ASTM A126 Cl. B JL1040 do 200 C Výhody výrobku Nízká hmotnost a kompaktní konstrukce. Není zapotřebí žádná dodatečná podpěra potrubí. Pro montáž nejsou potřeba speciální nástroje. Velmi dlouhá životnost a vynikající odolnost vůči korozi. Eliminuje tření a brání poškození těsnicích ploch. Navazující dokumenty Dokument Číslo Návod k obsluze SERIE 2000 PN 16 3

4 Objednací údaje 1. Konstrukční řada 2. Jmenovitý tlak 3. Jmenovitá světlost 4. Médium 5. Průtočné množství / rychlost 6. Teplota 7. Požadované materiály (těleso armatury, podložka, sedlo) 8. Připojovací rozměry 9. Číslo zařazení katalogového sešitu Tabulka tlaku a teploty V tlakové třídě PN 16 vyhovují dvoukřídlé zpětné klapky konstrukční řady SERIE 2000 normě EN Materiál Provozní tlak v bar při teplotě v C Těleso Sedlo ASTM A126 Cl. B Nitril (K) Není dovoleno EPDM (X) Není dovoleno VITON (V) ,3 12,7 4 SERIE 2000 PN 16

5 Tlakové ztráty v závislosti na průtoku A: Průtok v m 3 /h 1 : Zcela otevřená stabilní B: Tlaková ztráta v barech 2 : Částečně otevřená stabilní 3 : Částečně otevřená (uvedení do chodu při nízké rychlosti je možné, ale musí se pak počítat s kolísavým tlakem). Křivky znázorněné plným čarami představují rozsah optimálního průtoku dvoukřídlé zpětné klapky. SERIE 2000 PN 16 5

6 Materiály Řez DN a 450 DN 400, 500 a 600 (jednoduchá pružina) (dvojitá pružina) 6 SERIE 2000 PN 16

7 Seznam jednotlivých dílů Č. dílu Název DN Materiály KSB-Code 100 Těleso Litina s lamelovým grafitem ASTM A126 Cl. B 3t Dorazová hřídel křídel Nerezová ocel Hřídel Nerezová ocel Kluzná podložka PTFE, vyztužený Kluzná podložka PTFE, vyztužený Kluzná podložka PTFE, vyztužený Kluzná podložka PTFE, vyztužený Kluzná podložka PTFE, vyztužený Kluzná podložka PTFE, vyztužený Kluzná podložka 400, 500 a PTFE, vyztužený Rýhovaný kolík Nerezová ocel Křídlo klapky Nerezová ocel ASTM A351 Gr CF8M 6 Tvárná litina ASTM A395 (DN => 250) 3g Slitina mědi a hliníku ASTM B148 C95800 (DN => 300) Křídlo klapky Nerezová ocel ASTM A351 Gr CF8M 6 Tvárná litina ASTM A395 (DN => 250) 3g Slitina mědi a hliníku ASTM B148 C95800 (DN => 300) Oko Uhlíková ocel Svorník hřídele (k aretaci dorazové hřídele křídel) Uhlíková ocel 500 a 600 Nerezová ocel Svorník hřídele (k aretaci hřídele) Uhlíková ocel 500 a 600 Nerezová ocel 970 Typový štítek Nerezová ocel Dvoukřídlá zpětná klapka se sedlem z nitrilu HT (kód KSB K) nebo z EPDM (kód KSB X) Č. dílu Název DN Materiály KSB-Code 478 Pružina (vinutí doprava) Nerezová ocel Pružina (vinutí doleva) 400, 500 a 600 Nerezová ocel 316 Dvoukřídlá zpětná klapka se sedlem z vitonu (kód KSB V) Č. dílu Název DN Materiály KSB-Code 478 Pružina (vinutí doprava) Inconel Pružina (vinutí doleva) 400, 500 a 600 Inconel 600 SERIE 2000 PN 16 7

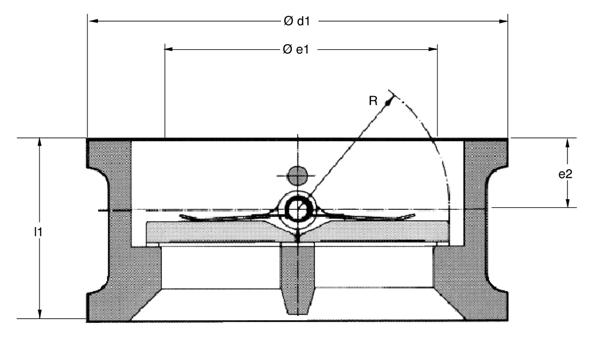

8 Rozměry DN NPS PN Rozměry Křídlo klapky Ø d1 l1 e1 e2 R / , ½ 10/ , / , / , / , / , / , , , , , , , , , , , , , , , SERIE 2000 PN 16

9 Pokyny pro instalaci Připojení a hmotnosti DN NPS Připojení Hmotnost 1) PN 10 PN 16 Class 125 Ø d1 l1 Ø d1 l1 Ø d1 l ,9 54 1,5 65 2½ ,9 54 2, ,6 57 3, ,7 64 4, ,8 70 6, , , , , , , , , , [kg] Montáž jako koncová armatura a demontáž za armaturou Použití těchto dvoukřídlých zpětných klapek jako koncové armatury a pro demontáž potrubí za armaturou není dovoleno. Ochrana proti korozi Těleso armatury Vnější: Standard: Vrstva z polyuretanu, tloušťka 80 µm, barva RAL 5002 modrá. Jiné vrstvy na vyžádání: Viz typový list Armatury / Servopohony / Automatizace Přírubové a vnitřní plochy: Ochrana fosfátováním nebo impregnačním činidlem Lopatka klapky Lopatka klapky z tvárné litiny (3g): Ochrana fosfátováním nebo impregnačním činidlem Lopatka klapky z nerezové oceli (6): Ochrana namořením nebo pasivací Lopatka klapky ze slitiny mědi a hliníku (2): Ze své povahy nepotřebuje tento materiál žádnou povrchovou úpravu. DN : nerezová ocel (6), standardní ochrana DN : slitina mědi a hliníku (2), standardní ochrana - Sedlo z EPDM se schválením pro pitnou vodu Doporučené provedení pro DN : SERIE 2000 Class 150: - Těleso a křídla klapky z nerezové oceli - Sedlo z EPDM se schválením pro pitnou vodu S21 Doporučené provedení k použití pro brakickou vodu. Pružiny a vnitřní součásti (dorazová hřídel křídel, rotační osa, kluzné podložky a svorník hřídele) z materiálu MONEL 400 Varianty S14 / S17 Schválení pro pitnou vodu podle ACS Varianta se schválením pro pitnou vodu a potraviny podle platných předpisů: - ACS ve Francii DN : - Těleso DN Litina s lamelovým grafitem (3t) vnitřní plochy s modrou akrylovou vrstvou, tloušťka 250 µm, se schválením pro pitnou vodu - Křídla klapky DN : tvárná litina (3g), ochrana modrou akrylovou vrstvou, tloušťka 250 µm, se schválením pro pitnou vodu 1) Průměrná hmotnost dvoukřídlé zpětné klapky s připojovacími rozměry podle tlakové třídy SERIE 2000 PN 16 9

10 Montáž Konstrukční uspořádání dvoukřídlé zpětné klapky SERIE 2000 umožňuje rychlou a jednoduchou instalaci mezi standardní příruby: - nízká hmotnost a kompaktní konstrukce - montáž bez podepření potrubí - je možná montáž do horizontálního nebo vertikálního potrubí - snadná montáž bez speciálního nářadí - bezúdržbové Dvoukřídlá zpětná klapka SERIE 2000 PN 16: - Standard: Příruba bez těsnicí lišty (FF), provedení dosedacích ploch příruby Smooth finish Ra 3,2 až 6,3 (kód KSB 1A) - Volitelně: Příruba bez těsnicí lišty (FF), provedení dosedacích ploch příruby Stock finish Ra 6,3 až 12,5 (kód KSB 1B) - Na vyžádání: Příruba s těsnicí lištou (RF) Optimální montáž (horizontální potrubí) Při montáži do horizontálního potrubí musí být hřídel dvoukřídlé zpětné klapky umístěna vertikálně. SPRÁVNĚ CHYBNĚ Montáž do vertikálního potrubí Při montáži do vertikálního potrubí je bezvadné fungování dvoukřídlé zpětné klapky zaručeno pouze tehdy, když médium proudí odspodu nahoru. (V případě obráceného směru toku shora dolů s námi konzultujte). 10 SERIE 2000 PN 16

11 Konfigurace zařízení Podle konfigurace zařízení je třeba dodržovat stanovené doporučené minimální vzdálenosti mezi dvoukřídlou zpětnou klapkou a potrubním kolenem nebo T-kusem v potrubí. Následující výkresy ukazují vodorovné potrubí (pohled shora) s dvoukřídlou zpětnou klapkou se svislou hřídelí. Dvoukřídlá zpětná klapka musí být instalována ve vzdálenosti 5 DN za rušivým prvkem (koleno, čerpadlo, armatura atd.). Nachází-li se za dvoukřídlou zpětnou klapkou rušivý prvek, je třeba dodržovat zvláštní pokyny pro příslušný prvek nebo minimálně vzdálenost 2 DN. SERIE 2000 PN 16 11
