1 IPU-Armatury,s.r.o. Ústí nad Labem, Olomučany REG. A UZAV. KLAPKY NK, NKS, NKL DN50-400, výstelka PTFE, PFA Richter Oblast použití Klapky firmy Richter se osvědčily v tisících nejrůznějších namontovaných zařízeních a jsou používány jako: uzavírací, škrtící a regulační klapky pro korozně agresivní a čisté kapaliny, plyny a páry v provedení s kovovým talířem klapky také pro tekoucí sypké materiály s malou abrazivitou použité materiály, které přicházejí do kontaktu s mediem jsou povoleny pro použití v potravinářství, farmacii a podobných oblastech v malém prostoru, např. pod zásobníky je výhodou jejich krátká stavební délka klapky jsou hospodárné armatury: pro svoji lehkou montáž i demontáž a cenovou výhodnost Popis výrobku měkce těsnící, plynotěsné v uzávěru, talíř klapky - různé kovové materiály nebo nerez ocel potažená PFA těsnost vůči atmosféře odpovídá TA-LUFT požadavkům, při DN možnost doplňkové jistící ucpávky netěsnost v sedle dle DIN 3230 část 3, netěsnost 1, uzavírání plynotěsné krátké stavební délky dle volby: ISO 5752 série 20, API 609 tabulka 1, MSS SP-67 tabulka 3 Ovládání ruční páka, uzavírací šnekové soukolí s ručním kolem pneumatické/elektrické pohony připojovací rozměr pro pohon- ISO 5211 Typový štítek Hranice použití -60 C až +200 C provozní teplota 0,1 mbar vakuum do 10 bar prov. tlaku příruby (u tělesa s přírubovými oky a dvojitými přírubami) pro připojení ISO PN 10, ANSI B 16.5, tlak. třída 150, JIS R K téměř ekviprocentní charakteristika antiadhezivní plochy, které jsou ve styku s mediem - PFA/PTFE vnější protikorozní ochrana: těleso s Epoxi-povlakem, šrouby a matice z ušlechtilé oceli Označení armatury dle DIN EN 19 ANSI B Dle typu tělesa mohou být NK klapky: jako sendvičové klapky upevnění mezi příruby u všech tří provedení tělesa jako jednostranné přírubové nebo koncové u provedení se závitovými oky nebo dvojpřírubou Tlakově teplotní diagram vakuum v mbar, přetlak v bar/ teplota v C ruční ovládání NK/ dvojitá příruba NKS/ sendvičové provedení NKL/ závitová přírubová oka dálkové ovládání NKP/ dvojitá příruba NKSP/ sendvičové provedení NKLP/ závitová přírubová oka../f výstelka PTFE, talíř klapky PFA../F-L výstelka PFA/PTFE antistatická../ -S alternativní talíř klapky z nerezu../ -H alternativní talíř klapky Hastelloy C4

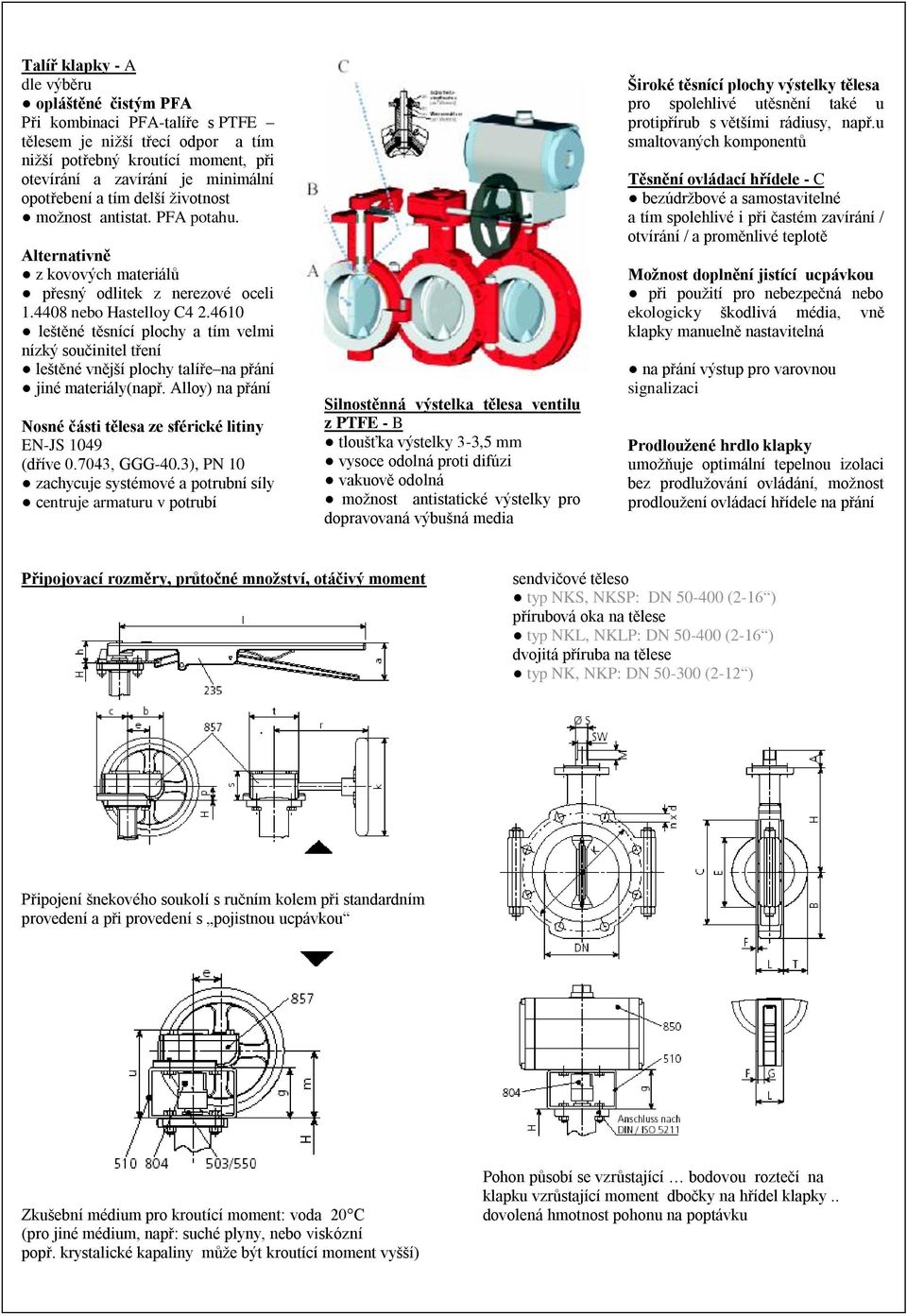

2 Talíř klapky - A dle výběru opláštěné čistým PFA Při kombinaci PFA-talíře s PTFE tělesem je nižší třecí odpor a tím nižší potřebný kroutící moment, při otevírání a zavírání je minimální opotřebení a tím delší životnost možnost antistat. PFA potahu. Alternativně z kovových materiálů přesný odlitek z nerezové oceli nebo Hastelloy C leštěné těsnící plochy a tím velmi nízký součinitel tření leštěné vnější plochy talíře na přání jiné materiály(např. Alloy) na přání Nosné části tělesa ze sférické litiny EN-JS 1049 (dříve , GGG-40.3), PN 10 zachycuje systémové a potrubní síly centruje armaturu v potrubí Silnostěnná výstelka tělesa ventilu z PTFE - B tloušťka výstelky 3-3,5 mm vysoce odolná proti difúzi vakuově odolná možnost antistatické výstelky pro dopravovaná výbušná media Široké těsnící plochy výstelky tělesa pro spolehlivé utěsnění také u protipřírub s většími rádiusy, např.u smaltovaných komponentů Těsnění ovládací hřídele - C bezúdržbové a samostavitelné a tím spolehlivé i při častém zavírání / otvírání / a proměnlivé teplotě Možnost doplnění jistící ucpávkou při použití pro nebezpečná nebo ekologicky škodlivá média, vně klapky manuelně nastavitelná na přání výstup pro varovnou signalizaci Prodloužené hrdlo klapky umožňuje optimální tepelnou izolaci bez prodlužování ovládání, možnost prodloužení ovládací hřídele na přání Připojovací rozměry, průtočné množství, otáčivý moment sendvičové těleso typ NKS, NKSP: DN (2-16 ) přírubová oka na tělese typ NKL, NKLP: DN (2-16 ) dvojitá příruba na tělese typ NK, NKP: DN (2-12 ). Připojení šnekového soukolí s ručním kolem při standardním provedení a při provedení s pojistnou ucpávkou Zkušební médium pro kroutící moment: voda 20 C (pro jiné médium, např: suché plyny, nebo viskózní popř. krystalické kapaliny může být kroutící moment vyšší) Pohon působí se vzrůstající bodovou roztečí na klapku vzrůstající moment dbočky na hřídel klapky.. dovolená hmotnost pohonu na poptávku

3 Rozměry v mm a hmotnost v kg L H B NKS/NKL BNK E T K (ISO) nxd (ISO) 1 ) 4 x 19 8 x 19 8 x 19 8 x 23 8 x x x x x 28 n 2 ) 4x M16 8 x M16 8 x M16 8 x M20 8 x M20 12 x M20 12 xm20 16x M20 16x M24 K (ANSI) nxd (ANSI) 1 ) 4 x 19 4 x 19 8 x 19 8 x 22 8 x 22 12x 26 12x 26 12x x 29.5 n 2 ) 4x 5/8" 4x 5/8" 8x 5/8" 8 x 3/4" 8 x 3/4" 12 x 7/8" 12 x 7/8" 12 x 1" 16 x 1" C F G* A ØS SW M Váha NKS NKL NKL Připojovací rozměry přírub dle ISO PN 10 a ANSI B 16.5 tlak. třída 150 1) průchozí otvory na přírubě 2) závitové otvory metrické př. UNC * rozměr G platí pro dvojitou přírubu tělesa Hmotnost s volnou hřídelí (bez páky, laterny apod. ) Rozměry pro připojení pohonu v mm dle DIN g Rozměr F 07 F 07 F 07 F 10 F 10 F 12 F 12 F 14 F 14 Připojovací rozměry dle DIN /ISO 5211 Rozměry ruční páky (mm) a hmotnost (kg) a l h Váha šnekové soukolí Rozměry šnekové převodovky v mm dle DIN b c e g k m p r s t u Hmotnost

4 Kroutící moment (Nm) Md Md dov Md dov. = max. dovolený kroutící moment (Nm) při zablokování talíře Průtočné množství a Z-součinitel úhel otevření kv-hodnota m3/h Přepočet na Cv = kv x (US gpm) = kv x 0,971 (imp gpm) Sendvičové těleso Příruby s oky na tělese Dvojitá příruba tělesa Z-součinitel při 75% zatížení 0,32 0,3 0,29 0,26 0,23 0,19 0,16 0,14 0,12 Příklady připojení Dle provedení tělesa může být klapka jako: mezipřírubová klapka (sendvičová-klapka) u všech tří provedení jednostranná přírubová klapka koncová klapka s přírubovými oky nebo s dvojitou přírubou Vrtání příruby a závitů pro připojení - normy ISO, ANSI a JIS Sendvičové těleso Bezpřírubová klapka je do potrubí zabudována pomocí šroubů a 2 přírub. Příruby s oky na tělese Příruba s oky může být v provedení dle výběru: s průchozím vrtáním Klapka je centrována pomocí průchozích přírubových šroubů a upevněna potrubními přírubami. závitové vrtání Klapky jsou instalovány jako koncové klapky popř. jednostranné přírubové klapky. Potrubí lze uvolnit bez osového posunu potrubí, klapka působí jako koncová klapka. Dvojitá příruba tělesa Příruba může být dle výběru: průchozí vrtání Klapka je centrována jako mezipřírubová klapka pomocí průchozích přírubových šroubů. Alternativně je možné vložit mezi přírubové klapky matici a používat klapku jako koncovou. závitové vrtání Klapky jsou instalovány jako koncové klapky popř. jako jednostranné klapky. Potrubí lze uvolnit bez osového posunu potrubí, klapka plní funkci koncové klapky. připojení skleněného potrubí, aparátů: Na straně skla závitová oka nebo průchozí oka s pouzdry. 1 Indikátor uzavření Indikátor polohy ukazuje spolehlivě uzavření talíře klapky. 2 Dodává se pro talíř opláštěný PFA. 3 popis obr. 1. impulsní kontakt pod výstelkou talíře 2. indikátor polohy uzavření 4 3. výstelka tělesa 4. elastická vložka 5 5. těleso 6 6. talíř klapky

5 Materiály a stavební díly Poz. Označení standartní provedení speciální provedení 120 těleso sférická litina EN JS 1049 (0.7043) 221 talíř klapky a hřídele, jednodílná PFA/ušlechtilá ocel, nerez PFA antistatická, Hastelloy C4 (2.4610) 229 vodící čepy (DN 150/6") nerez 235 ruční páka sférická litina EN JS 1049 (0.7043) 300 kluzné ložisko PTFE-povlak (3-násobné uložení) 400 O- kroužek Viton Kalrez nebo obdobný 405 přítlačný kroužek nerez ocel (nahoře a dole) 409 výstelka tělesa PTFE PTFE antistatický 413 těsnění - PTFE, standart ve spojení s pos. 503/ ucpávková příruba - ušlechtilá ocel 510 laterna / adapter/ připojení dle DIN ISO 5211 a namur speciální provedení na přání 517 stírací kroužek fluorkaučuk odpadá u poj.ucpávky 518 sada talířových pružin ušlechtilá ocel (nahoře a dole) 519 polohový rastr nerez 521 elastická vložka silikon viton nebo obdobný 550 pojistná ucpávka, podložka - PTFE, ušlechtilá ocel varovná signalizace - pouze ve spojení s poz. 503/550 ušlechtilá ocel, u dvojité příruby tělesa 558 zemnící lanko integrováno v přírubě 804 spojka ušlechtilá ocel, připojení dle DIN 3337 speciální provedení na přání 850 pohon 857 šnekové soukolí s ručním kolem (není znázorněno) pneumatický kyvný pohon např. Bar, Norbro, El-o-matic, AMG, Rotadisk, Airtorgue aj. těleso GG-25 s epoxidovou vrstvou ukazatel uzavření - pneumatické nebo elektrické pohony různých výrobců těleso sférická litina, hliník hřídel s O-kroužky-těsněním a hřídel a šrouby z nerezu indikátor polohy uzavřeno, impulsní kontakt prodloužení vřetene (není znázorněno) - zhotovení na přání šrouby, matice,podložky ušlechtilá ocel IPU-Armatury, s.r.o. IPU-Armatury, s.r.o. Klíšská 977/77 Olomučany Ústí nad Labem Olomučany Tel: Fax: Tel/Fax: usti@ipu.cz blansko@ipu.cz
