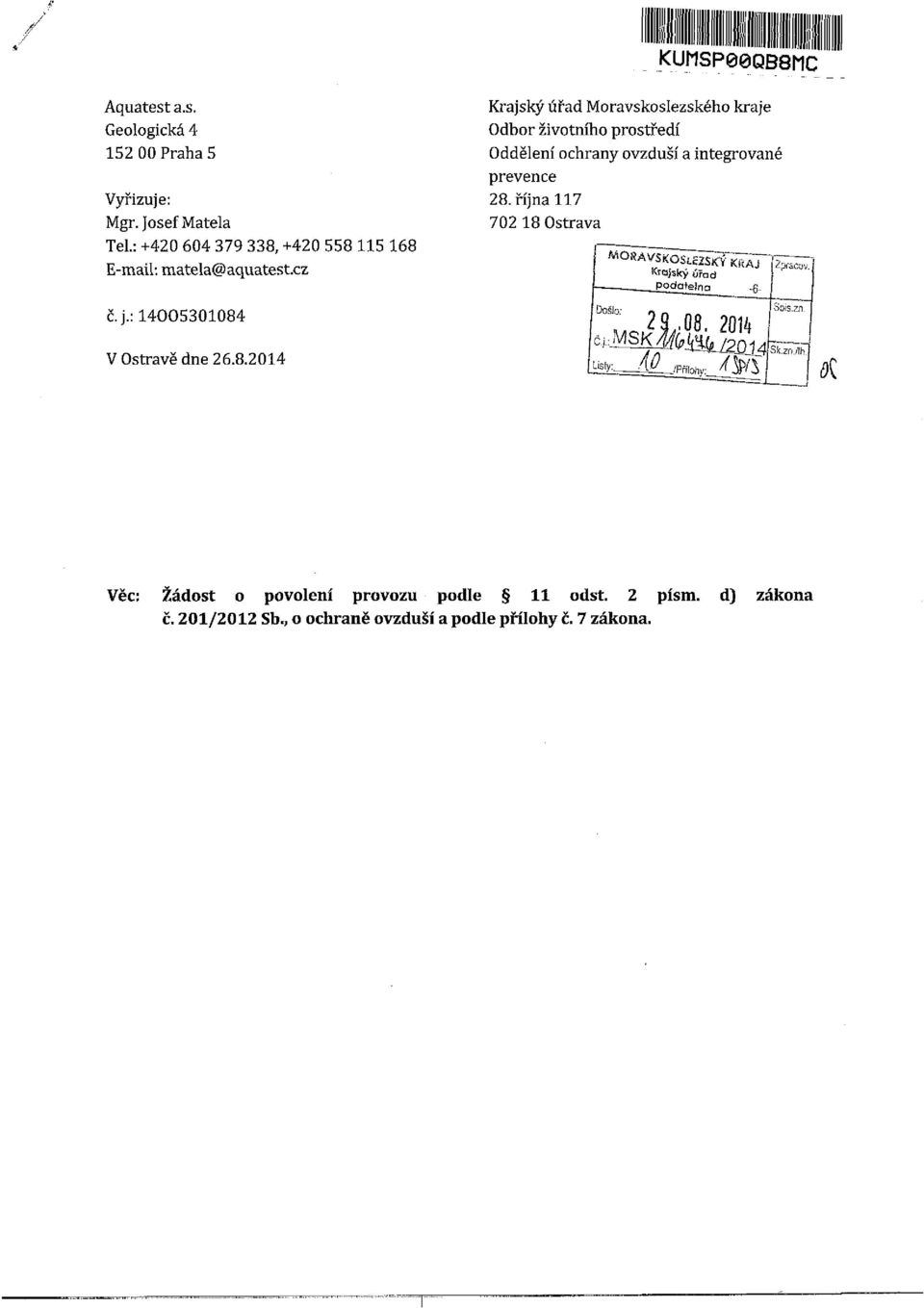

1 KUMSP00QB8I1C Aquatest a.s. Geologická Praha 5 Vyřizuje: Mgr. Josef Matela Tel.: , matela@aquatest.cz č.j.: V Ostravě dne Krajský úřad Moravskoslezského kraje Odbor životního prostředí Oddělení ochrany ovzduší a integrované prevence 28. října Ostrava MORAv SKOŠu iřf^7 Krajský úřad podatelno -fi- 2p(*cov Sk.zn./lh 0C Věc: Žádost o povolení provozu podle 11 odst. 2 písm. č. 201/2012 Sb., o ochraně ovzduší a podle přílohy č. 7 zákona. d) zákona

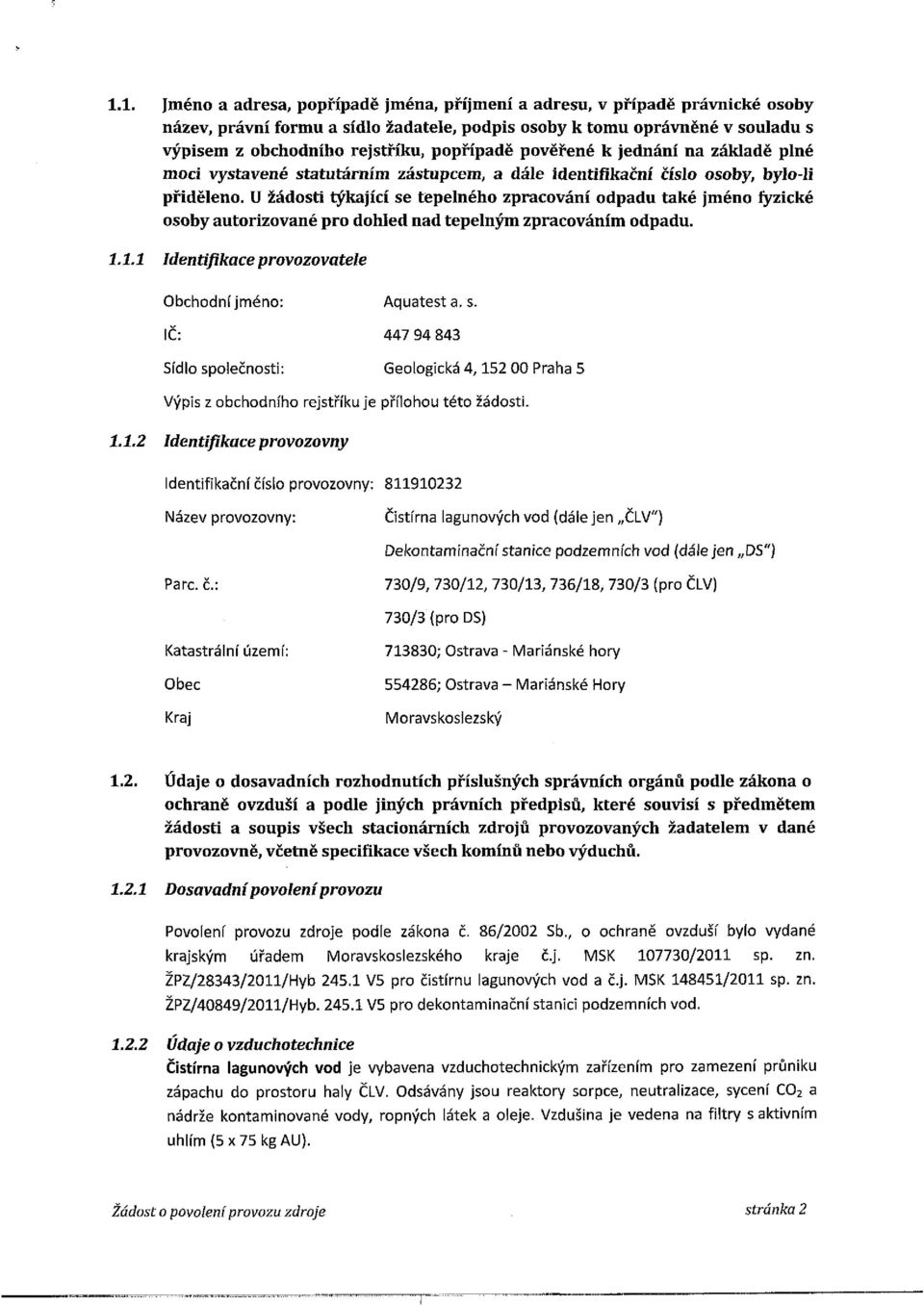

2 1.1. Jméno a adresa, popřípadě jména, příjmení a adresu, v případě právnické osoby název, právní formu a sídlo žadatele, podpis osoby k tomu oprávněné v souladu s výpisem z obchodního rejstříku, popřípadě pověřené k jednání na základě plné moci vystavené statutárním zástupcem, a dále identifikační číslo osoby, bylo-li přiděleno. U žádosti týkající se tepelného zpracování odpadu také jméno fyzické osoby autorizované pro dohled nad tepelným zpracováním odpadu Identifikace provozovatele Obchodní jméno: Aquatest a. s. IČ: Sídlo společnosti: Geologická Praha 5 Výpis z obchodního rejstříkuje přílohou této žádosti Identifikace provozovny Identifikační číslo provozovny: Název provozovny: Čistírna lagunových vod (dále jen ČLV") Dekontaminační stanice podzemních vod (dále jen DS") Pare. č.: 730/9, 730/12, 730/13, 736/18, 730/3 (pro ČLV) 730/3 (pro DS) Katastrální území: Obec Kraj ; Ostrava - Mariánské hory ; Ostrava - Mariánské Hory Moravskoslezský 1.2. Údaje o dosavadních rozhodnutích příslušných správních orgánů podle zákona o ochraně ovzduší a podle jiných právních předpisů, které souvisí s předmětem žádosti a soupis všech stacionárních zdrojů provozovaných žadatelem v dané provozovně, včetně specifikace všech komínů nebo výduchů Dosavadní povolení provozu Povolení provozu zdroje podle zákona č. 86/2002 Sb., o ochraně ovzduší bylo vydané krajským úřadem Moravskoslezského kraje č.j. MSK /2011 sp. zn. ŽPZ/28343/2011/Hyb V5 pro čistírnu lagunových vod a č.j. MSK /2011 sp. zn. ŽPZ/40849/2011/Hyb V5 pro dekontaminační stanici podzemních vod Údaje o vzduchotechnice Čistírna lagunových vod je vybavena vzduchotechnickým zařízením pro zamezení průniku zápachu do prostoru haly ČLV. Odsávány jsou reaktory sorpce, neutralizace, sycení C0 2 a nádrže kontaminované vody, ropných látek a oleje. Vzdušina je vedena na filtry s aktivním uhlím (5x75 kg AU). Žádost o povolení provozu zdroje stránka 2

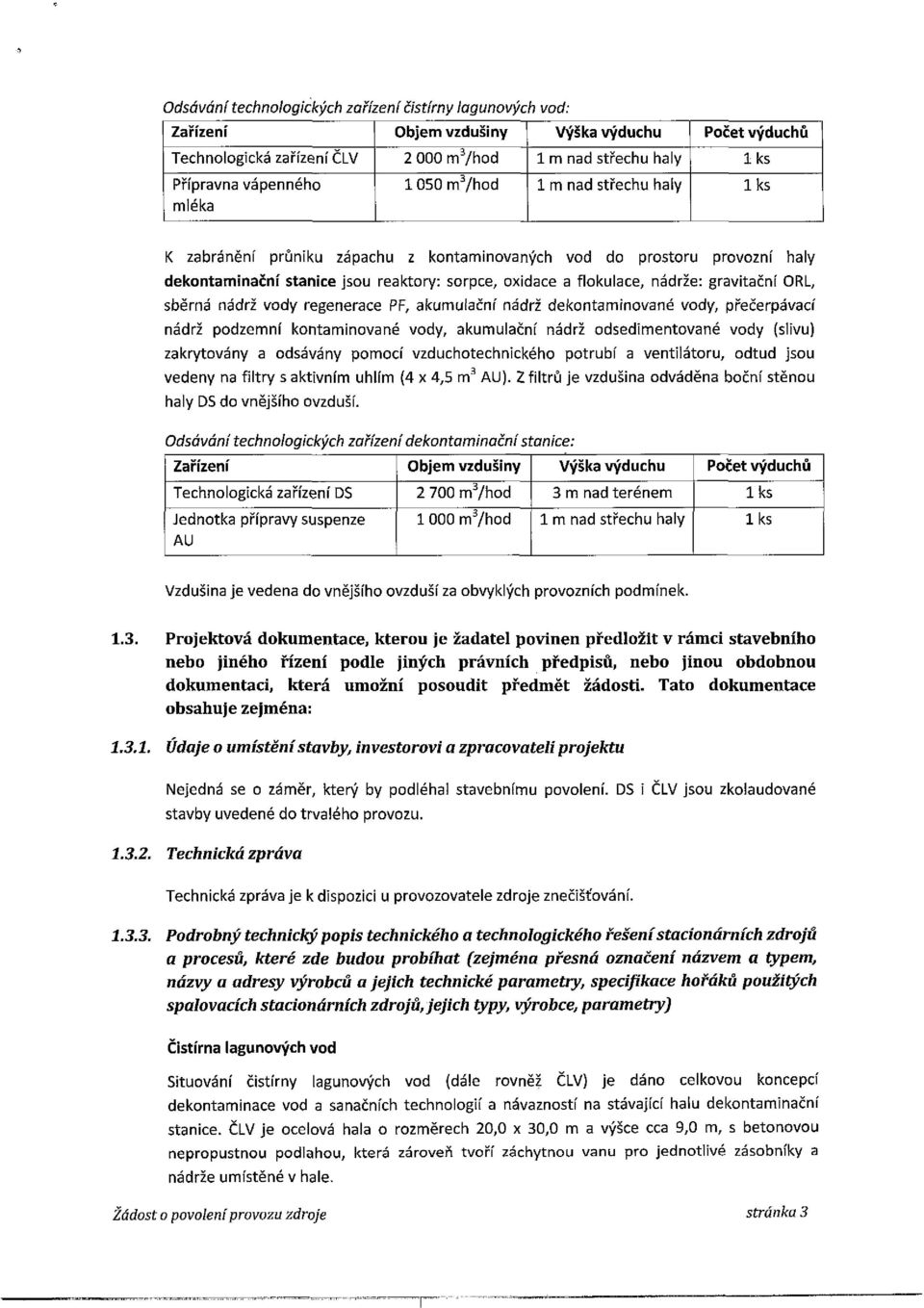

3 Odsávání technologických zařízení čistírny lagunových vod: Zařízení Technologická zařízení ČLV Přípravna vápenného mléka Objem vzdušiny m 3 /hod m 3 /hod Výška výduchů 1 m nad střechu haly 1 m nad střechu haly Počet výduchů lks lks K zabránění průniku zápachu z kontaminovaných vod do prostoru provozní haly dekontaminační stanice jsou reaktory: sorpce, oxidace a flokulace, nádrže: gravitační ORL, sběrná nádrž vody regenerace PF, akumulační nádrž dekontaminované vody, přečerpávací nádrž podzemní kontaminované vody, akumulační nádrž odsedimentované vody (slivu) zakrytovány a odsávány pomocí vzduchotechnického potrubí a ventilátoru, odtud jsou vedeny na filtry s aktivním uhlím (4 x 4,5 m 3 AU). Z filtrů je vzdušina odváděna boční stěnou haly DS do vnějšího ovzduší. Odsávání technologických zařízení dekontaminační stanice: Zařízení Technologická zařízení DS Jednotka přípravy suspenze AU Objem vzdušiny m 3 /hod m 3 /hod Výška výduchů 3 m nad terénem 1 m nad střechu haly Počet výduchů lks lks Vzdušina je vedena do vnějšího ovzduší za obvyklých provozních podmínek Projektová dokumentace, kterou je žadatel povinen předložit v rámci stavebního nebo jiného řízení podle jiných právních předpisů, nebo jinou obdobnou dokumentaci, která umožní posoudit předmět žádosti. Tato dokumentace obsahuje zejména: Údaje o umístění stavby, investorovi a zpracovateli projektu Nejedná se o záměr, který by podléhal stavebnímu povolení. DS i ČLV jsou zkolaudované stavby uvedené do trvalého provozu Technická zpráva Technická zpráva je k dispozici u provozovatele zdroje znečišťování Podrobný technický popis technického a technologického řešení stacionárních zdrojů a procesů, které zde budou probíhat (zejména přesná označení názvem a typem, názvy a adresy výrobců a jejich technické parametry, specifikace hořáků použitých spalovacích stacionárních zdrojů,jejich typy, výrobce, parametry) Čistírna lagunových vod Situování čistírny lagunových vod (dále rovněž ČLV) je dáno celkovou koncepcí dekontaminace vod a sanačních technologií a návazností na stávající halu dekontaminační stanice. ČLV je ocelová hala o rozměrech 20,0 x 30,0 m a výšce cca 9,0 m, s betonovou nepropustnou podlahou, která zároveň tvoří záchytnou vanu pro jednotlivé zásobníky a nádrže umístěné v hale. Žádost o povolení provozu zdroje stránka 3

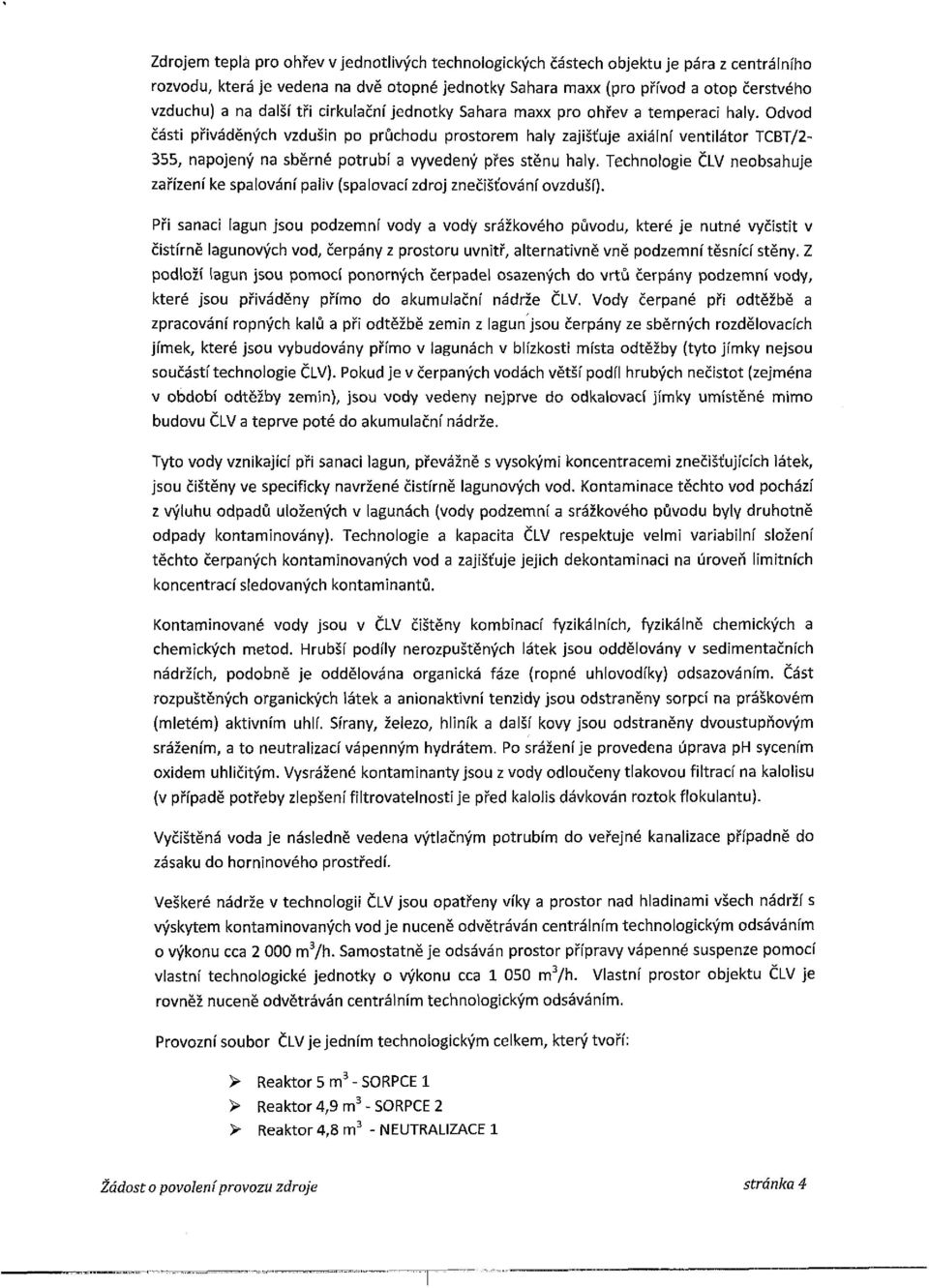

4 Zdrojem tepla pro ohřev v jednotlivých technologických částech objektu je pára z centrálního rozvodu, která je vedena na dvě otopné jednotky Sahara maxx (pro přívod a otop čerstvého vzduchu) a na další tři cirkulační jednotky Sahara maxx pro ohřev a temperaci haly. Odvod části přiváděných vzdušin po průchodu prostorem haly zajišťuje axiální ventilátor TCBT/2-355, napojený na sběrné potrubí a vyvedený přes stěnu haly. Technologie ČLV neobsahuje zařízení ke spalování paliv (spalovací zdroj znečišťování ovzduší). Při sanaci lagun jsou podzemní vody a vody srážkového původu, které je nutné vyčistit v čistírně lagunových vod, čerpány z prostoru uvnitř, alternativně vně podzemní těsnící stěny. Z podloží lagun jsou pomocí ponorných čerpadel osazených do vrtů čerpány podzemní vody, které jsou přiváděny přímo do akumulační nádrže ČLV. Vody čerpané při odtěžbě a zpracování ropných kalů a při odtěžbě zemin z lagun jsou čerpány ze sběrných rozdělovačích jímek, které jsou vybudovány přímo v lagunách v blízkosti místa odtěžby (tyto jímky nejsou součástí technologie ČLV). Pokud je v čerpaných vodách větší podíl hrubých nečistot (zejména v období odtěžby zemin), jsou vody vedeny nejprve do odkalovací jímky umístěné mimo budovu ČLV a teprve poté do akumulační nádrže. Tyto vody vznikající při sanaci lagun, převážně s vysokými koncentracemi znečišťujících látek, jsou čištěny ve specificky navržené čistírně lagunových vod. Kontaminace těchto vod pochází z výluhu odpadů uložených v lagunách (vody podzemní a srážkového původu byly druhotně odpady kontaminovány). Technologie a kapacita ČLV respektuje velmi variabilní složení těchto čerpaných kontaminovaných vod a zajišťuje jejich dekontaminaci na úroveň limitních koncentrací sledovaných kontaminantů. Kontaminované vody jsou v ČLV čištěny kombinací fyzikálních, fyzikálně chemických a chemických metod. Hrubší podíly nerozpuštěných látek jsou oddělovány v sedimentačních nádržích, podobně je oddělována organická fáze (ropné uhlovodíky) odsazováním. Část rozpuštěných organických látek a anionaktivní tenzidy jsou odstraněny sorpcí na práškovém (mletém) aktivním uhlí. Sírany, železo, hliník a další kovy jsou odstraněny dvoustupňovým srážením, a to neutralizací vápenným hydrátem. Po srážení je provedena úprava ph sycením oxidem uhličitým. Vysrážené kontaminantyjsou z vody odloučeny tlakovou filtrací na kalolisu (v případě potřeby zlepšení filtrovatelnosti je před kalolis dávkován roztok flokulantu). Vyčištěná voda je následně vedena výtlačným potrubím do veřejné kanalizace pnpadně do zásaku do horninového prostředí. Veškeré nádrže v technologii ČLV jsou opatřeny víky a prostor nad hladinami všech nádrží s výskytem kontaminovaných vod je nucené odvětráván centrálním technologickým odsáváním o výkonu cca m 3 /h. Samostatně je odsáván prostor přípravy vápenné suspenze pomocí vlastní technologické jednotky o výkonu cca m 3 /n. Vlastní prostor objektu ČLV je rovněž nuceně odvětráván centrálním technologickým odsáváním. Provozní soubor ČLV je jedním technologickým celkem, který tvoří: > Reaktor 5 m 3 -SORPCE 1 > Reaktor 4,9 m 3 - SORPCE 2 > Reaktor 4,8 m 3 - NEUTRALIZACE 1 Žádost o povolení provozu zdroje stránka 4

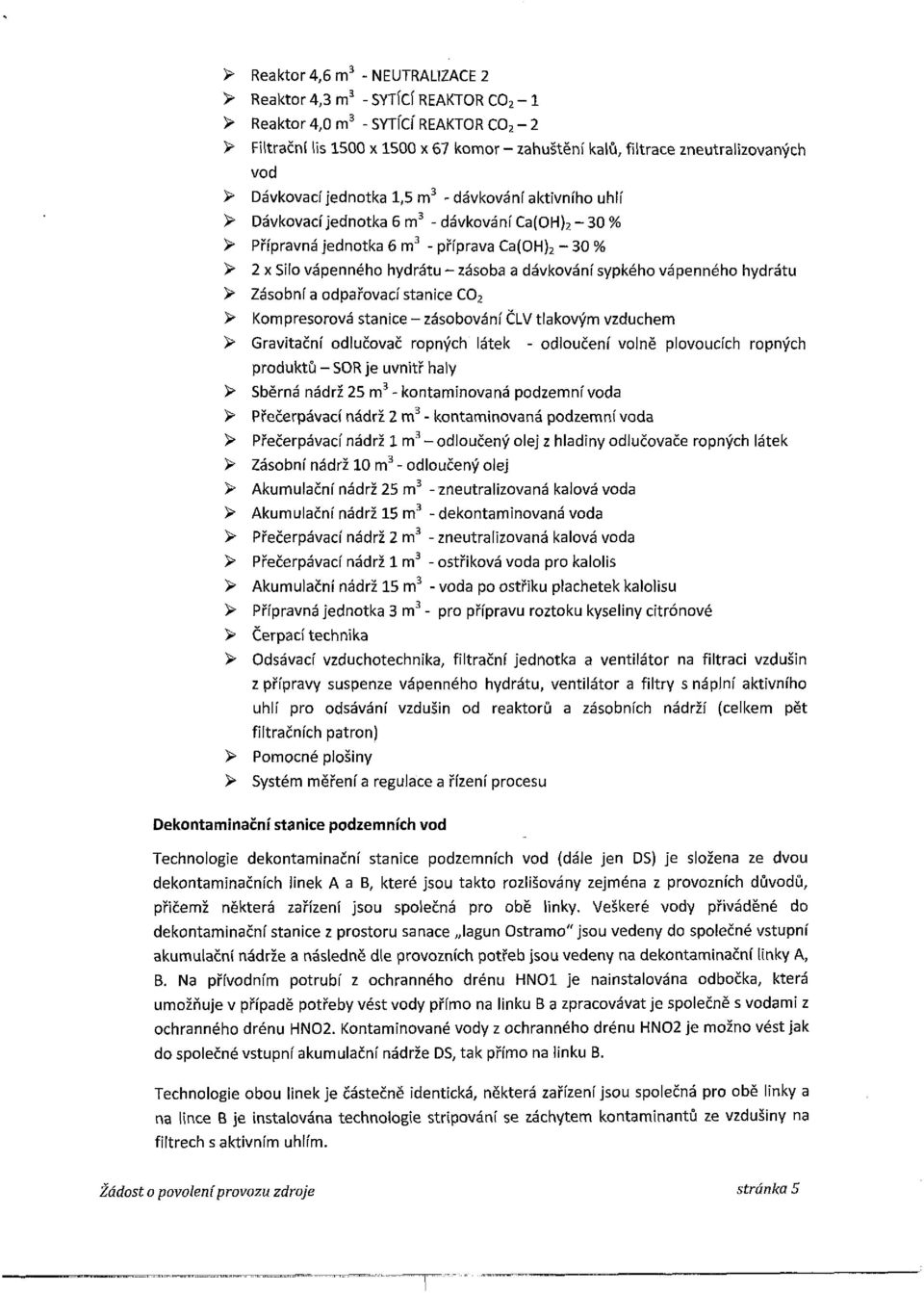

5 > Reaktor 4,6 m 3 - NEUTRALIZACE 2 > Reaktor4,3 m 3 -SYTÍCÍ REAKTOR C0 2-1 > Reaktor 4,0 m 3 - SYTÍCÍ REAKTOR C0 2-2 > Filtrační lis 1500 x 1500 x 67 komor - zahuštění kalů, filtrace zneutralizovaných vod > Dávkovači jednotka 1,5 m 3 - dávkování aktivního uhlí > Dávkovači jednotka 6 m 3 - dávkování Ca(OH) 2-30 % > Přípravná jednotka 6 m 3 - příprava Ca(OH) 2-30 % > 2 x Silo vápenného hydrátu-zásoba a dávkování sypkého vápenného hydrátu > Zásobní a odpařovací stanice C0 2 > Kompresorová stanice - zásobování ČLV tlakovým vzduchem > Gravitační odlučovač ropných látek - odloučení volně plovoucích ropných produktů - SOR je uvnitř haly > Sběrná nádrž 25 m 3 - kontaminovaná podzemní voda > Přečerpávací nádrž 2 m 3 - kontaminovaná podzemní voda > Přečerpávací nádrž 1 m 3 - odloučený olej z hladiny odlučovače ropných látek > Zásobní nádrž 10 m 3 - odloučený olej > Akumulační nádrž 25 m 3 -zneutralizovaná kalová voda > Akumulační nádrž 15 m 3 - dekontaminovaná voda > Přečerpávací nádrž 2 m 3 - zneutralizovaná kalová voda > Přečerpávací nádrž lm 3 - ostřiková voda pro kalolis > Akumulační nádrž 15 m 3 - voda po ostřiku plachetek kalolisu > Přípravná jednotka 3 m 3 - pro přípravu roztoku kyseliny citrónové > Čerpací technika > Odsávací vzduchotechnika, filtrační jednotka a ventilátor na filtraci vzdušin z přípravy suspenze vápenného hydrátu, ventilátor a filtry s náplní aktivního uhlí pro odsávání vzdušin od reaktorů a zásobních nádrží (celkem pět filtračních patron) > Pomocné plošiny > Systém měření a regulace a řízení procesu Dekontaminační stanice podzemních vod Technologie dekontaminační stanice podzemních vod (dále jen DS) je složena ze dvou dekontaminačních linek A a B, které jsou takto rozlišovány zejména z provozních důvodů, přičemž některá zařízení jsou společná pro obě linky. Veškeré vody přiváděné do dekontaminační stanice z prostoru sanace lagun Ostramo"jsou vedeny do společné vstupní akumulační nádrže a následně dle provozních potřeb jsou vedeny na dekontaminační linky A, B. Na přívodním potrubí z ochranného drénu HNOl je nainstalována odbočka, která umožňuje v případě potřeby vést vody přímo na linku B a zpracovávat je společně s vodami z ochranného drénu HN02. Kontaminované vody z ochranného drénu HN02 je možno vést jak do společné vstupní akumulační nádrže DS, tak přímo na linku B. Technologie obou linek je částečně identická, některá zařízení jsou společná pro obě linky a na lince B je instalována technologie strípování se záchytem kontaminantů ze vzdušiny na filtrech s aktivním uhlím. Žádost o povolení provozu zdroje stránka 5

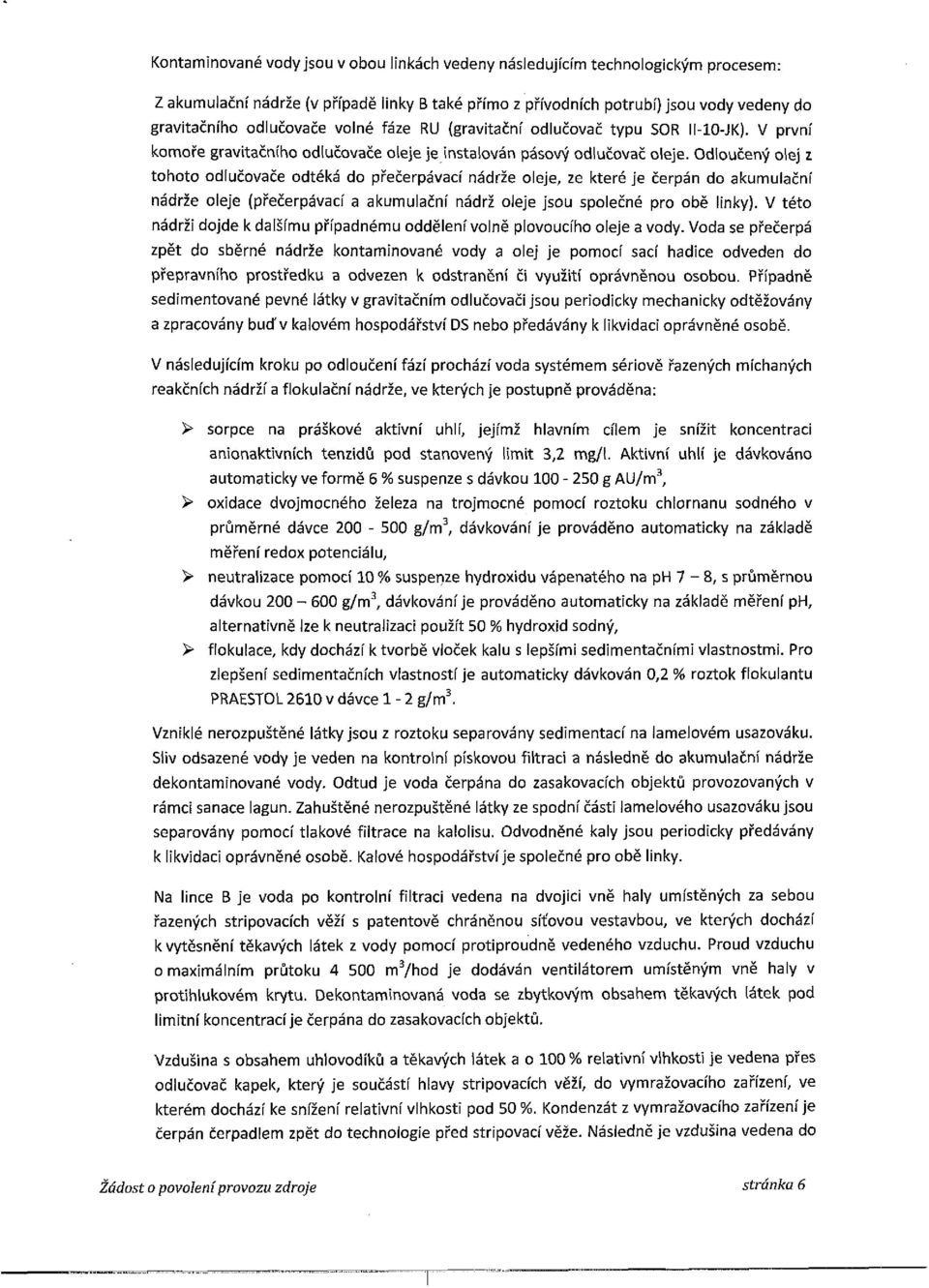

6 Kontaminované vody jsou v obou linkách vedeny následujícím technologickým procesem: Z akumulační nádrže (v případě linky B také přímo z přívodních potrubí) jsou vody vedeny do gravitačního odlučovače volné fáze RU (gravitační odlučovač typu SOR II-10-JK). V první komoře gravitačního odlučovače oleje je instalován pásový odlučovač oleje. Odloučený olej z tohoto odlučovače odtéká do přečerpávací nádrže oleje, ze které je čerpán do akumulační nádrže oleje (přečerpávací a akumulační nádrž oleje jsou společné pro obě linky). V této nádrži dojde k dalšímu případnému oddělení volně plovoucího oleje a vody. Voda se přečerpá zpět do sběrné nádrže kontaminované vody a olej je pomocí sací hadice odveden do přepravního prostředku a odvezen k odstranění či využití oprávněnou osobou. Pnpadně sedimentované pevné látky v gravitačním odlučovači jsou periodicky mechanicky odtěžovány a zpracovány buď v kalovém hospodářství DS nebo předávány k likvidaci oprávněné osobě. V následujícím kroku po odloučení fází prochází voda systémem sériově řazených míchaných reakčních nádrží a flokulační nádrže, ve kterých je postupně prováděna: > sorpce na práškové aktivní uhlí, jejímž hlavním cílem je snížit koncentraci anionaktivních tenzidů pod stanovený limit 3,2 mg/l Aktivní uhlí je dávkováno automaticky ve formě 6 % suspenze s dávkou g AU/m 3, > oxidace dvojmocného železa na trojmocné pomocí roztoku chlornanu sodného v průměrné dávce g/m 3, dávkování je prováděno automaticky na základě měření redox potenciálu, > neutralizace pomocí 10 % suspenze hydroxidu vápenatého na ph 7-8, s průměrnou dávkou g/m 3, dávkování je prováděno automaticky na základě měření ph, alternativně lze k neutralizaci použít 50 % hydroxid sodný, > flokulace, kdy dochází k tvorbě vloček kalu s lepšími sedimentačními vlastnostmi. Pro zlepšení sedimentačních vlastností je automaticky dávkován 0,2 % roztok flokulantu PRAESTOL 2610 v dávce 1-2 g/m 3. Vzniklé nerozpuštěné látky jsou z roztoku separovány sedimentací na lamelovém usazováku. Sliv odsazené vody je veden na kontrolní pískovou filtraci a následně do akumulační nádrže dekontaminované vody. Odtud je voda čerpána do zasakovacích objektů provozovaných v rámci sanace lagun. Zahuštěné nerozpuštěné látky ze spodní části lamelového usazováku jsou separovány pomocí tlakové filtrace na kalolisu. Odvodněné kaly jsou periodicky předávány k likvidaci oprávněné osobě. Kalové hospodářství je společné pro obě linky. Na lince B je voda po kontrolní filtraci vedena na dvojici vně haly umístěných za sebou řazených stripovacích věží s patentově chráněnou síťovou vestavbou, ve kterých dochází kvytěsnění těkavých látek z vody pomocí protiproudně vedeného vzduchu. Proud vzduchu o maximálním průtoku m 3 /hod je dodáván ventilátorem umístěným vně haly v protihlukovém krytu. Dekontaminovaná voda se zbytkovým obsahem těkavých látek pod limitní koncentrací je čerpána do zasakovacích objektů. Vzdušina s obsahem uhlovodíků a těkavých látek a o 100 % relativní vlhkosti je vedena přes odlučovač kapek, který je součástí hlavy stripovacích věží, do vymražovacího zařízení, ve kterém dochází ke snížení relativní vlhkosti pod 50%. Kondenzát z vymražovacího zařízení je čerpán čerpadlem zpět do technologie před stripovací věže. Následně je vzdušina vedena do Žádost o povolení provozu zdroje stránka 6

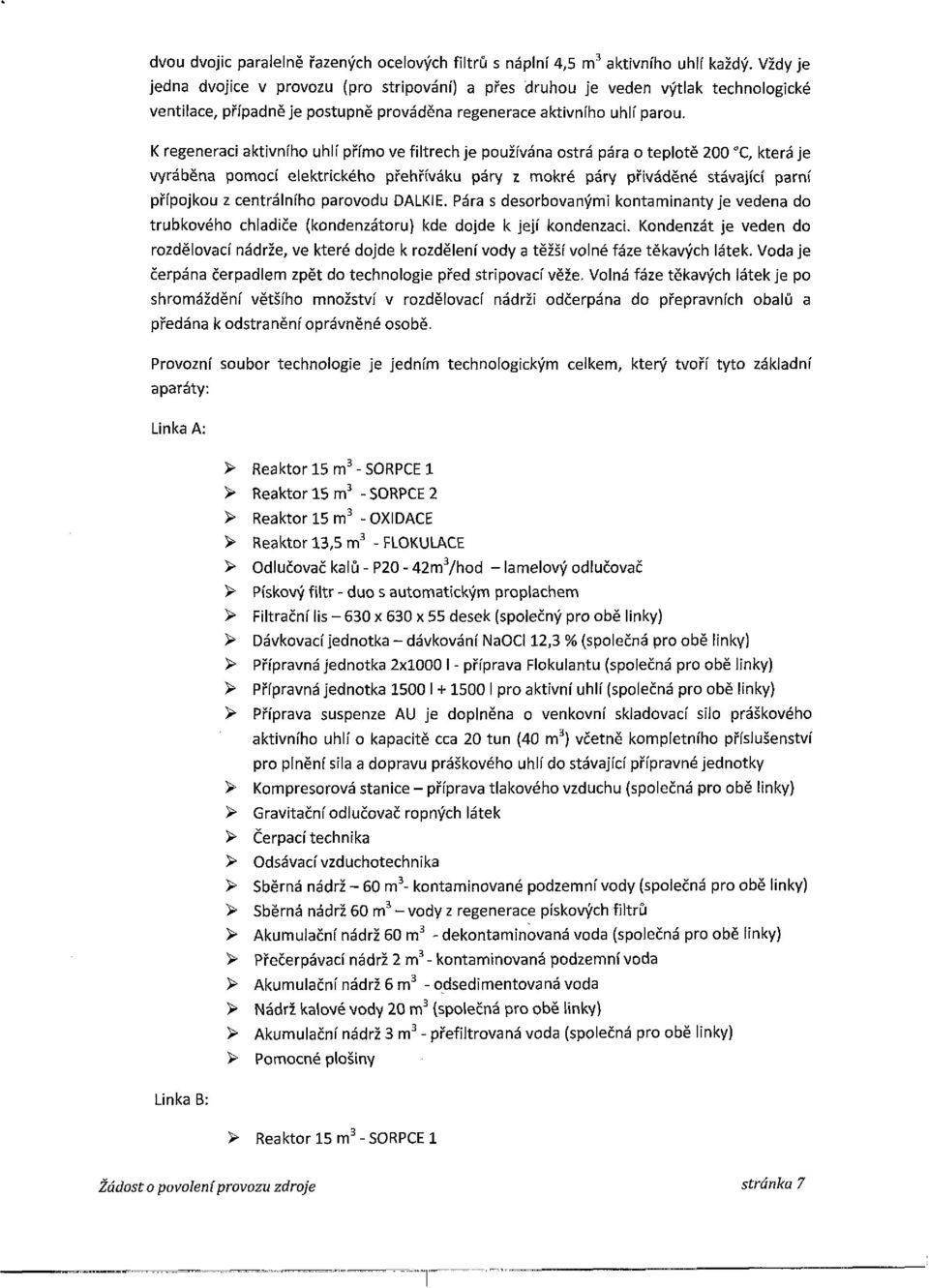

7 dvou dvojic paralelně řazených ocelových filtrů s náplní 4,5 m 3 aktivního uhlí každý. Vždy je jedna dvojice v provozu (pro stripování) a přes druhou je veden výtlak technologické ventilace, případně je postupně prováděna regenerace aktivního uhlí parou. K regeneraci aktivního uhlí přímo ve filtrech je používána ostrá pára o teplotě 200 "C, která je vyráběna pomocí elektrického přehříváku páry z mokré páry přiváděné stávající parní přípojkou z centrálního parovodu DALKIE. Pára s desorbovanými kontaminanty je vedena do trubkového chladiče (kondenzátoru) kde dojde k její kondenzaci. Kondenzát je veden do rozdělovači nádrže, ve které dojde k rozdělení vody a těžší volné fáze těkavých látek. Voda je čerpána čerpadlem zpět do technologie před stripovací věže. Volná fáze těkavých látek je po shromáždění většího množství v rozdělovači nádrži odčerpána do přepravních obalů a předána k odstranění oprávněné osobě. Provozní soubor technologie je jedním technologickým celkem, který tvoří tyto základní aparáty: Linka A: Linka B: > Reaktor 15 m 3 - SORPCE 1 > Reaktor 15 m 3 -SORPCE 2 > Reaktor 15 m 3 - OXIDACE > Reaktor 13,5 m 3 - FLOKULACE > Odlučovač kalů - P20-42m 3 /hod - lamelový odlučovač > Pískový filtr - duo s automatickým proplachem > Filtrační lis x 630 x 55 desek (společný pro obě linky) > Dávkovači jednotka - dávkování NaOCl 12,3 % (společná pro obě linky) > Přípravná jednotka 2x1000 I - příprava Flokulantu (společná pro obě linky) > Přípravná jednotka 1500 I I pro aktivní uhlí (společná pro obě linky) > Příprava suspenze AU je doplněna o venkovní skladovací silo práškového aktivního uhlí o kapacitě cca 20 tun (40 m 3 ) včetně kompletního příslušenství pro plnění sila a dopravu práškového uhlí do stávající přípravné jednotky > Kompresorová stanice - příprava tlakového vzduchu (společná pro obě linky) > Gravitační odlučovač ropných látek > Čerpací technika > Odsávací vzduchotechnika > Sběrná nádrž - 60 m 3 - kontaminované podzemní vody (společná pro obě linky) > Sběrná nádrž 60 m 3 - vody z regenerace pískových filtrů > Akumulační nádrž 60 m 3 - dekontaminovaná voda (společná pro obě linky) > Přečerpávací nádrž 2 m 3 - kontaminovaná podzemní voda > Akumulační nádrž 6 m 3 - odsedimentovaná voda > Nádrž kalové vody 20 m 3 (společná pro obě linky) > Akumulační nádrž 3 m 3 - přefiltrovaná voda (společná pro obě linky) > Pomocné plošiny > Reaktor 15 m 3 - SORPCE 1 Žádost o povolení provozu zdroje stránka 7

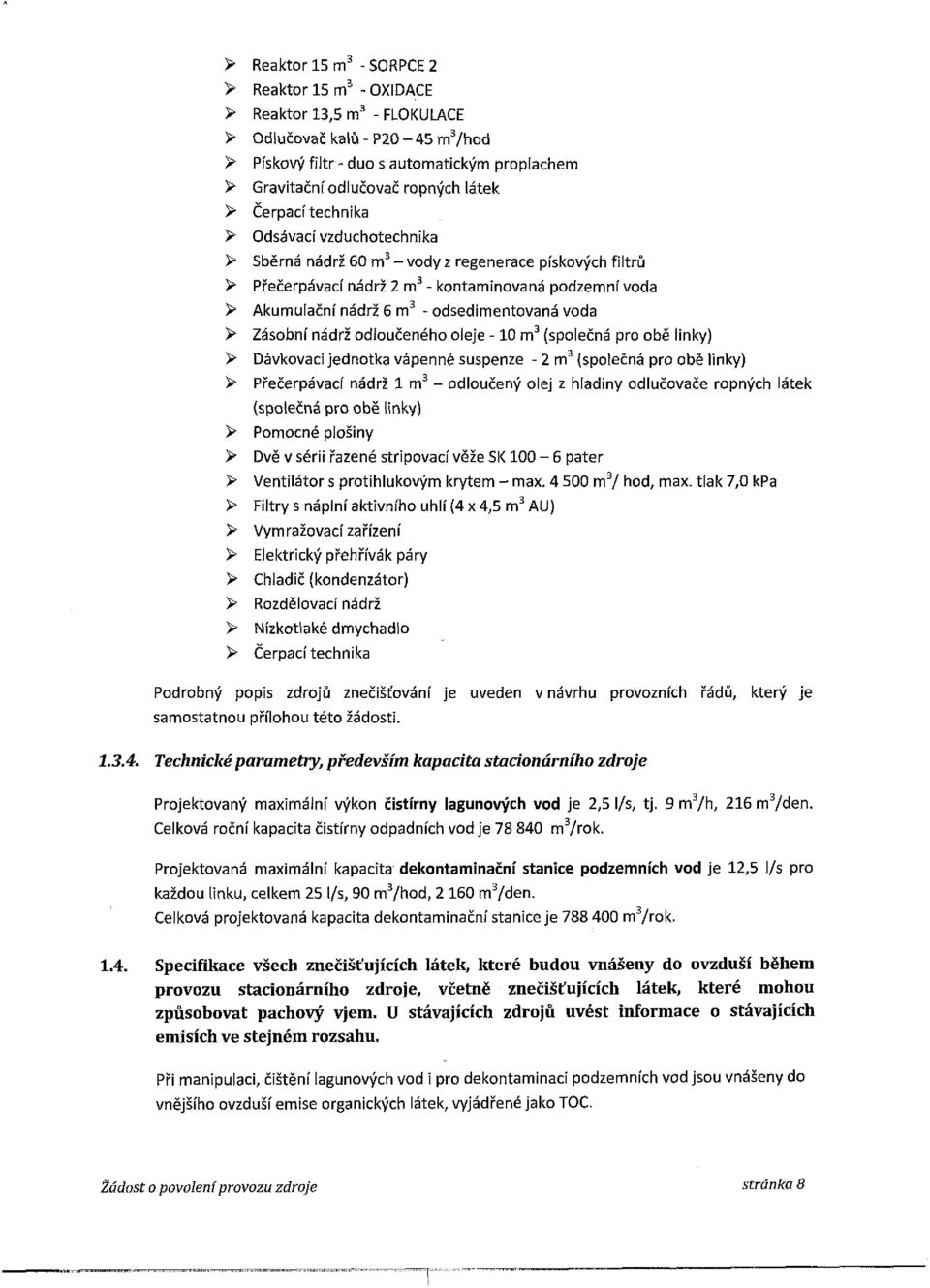

8 > Reaktor 15 m 3 -SORPCE2 > Reaktor 15 m 3 - OXIDACE > Reaktor 13,5 m 3 - FLOKULACE > Odlučovač kalů - P20-45 m 3 /hod > Pískový filtr - duo s automatickým proplachem > Gravitační odlučovač ropných látek > Čerpací technika > Odsávací vzduchotechnika > Sběrná nádrž 60 m 3 - vody z regenerace pískových filtrů > Přečerpávací nádrž 2 m 3 -kontaminovaná podzemní voda > Akumulační nádrž 6 m 3 - odsedimentovaná voda > Zásobní nádrž odloučeného oleje -10 m 3 (společná pro obě linky) > Dávkovači jednotka vápenné suspenze - 2 m 3 (společná pro obě linky) > Přečerpávací nádrž lm 3 - odloučený olej z hladiny odlučovače ropných látek (společná pro obě linky) > Pomocné plošiny > Dvě v sérii řazené stripovací věže SK pater > Ventilátor s protihlukovým krytem - max m 3 / hod, max. tlak 7,0 kpa > Filtry s náplní aktivního uhlí (4 x 4,5 m 3 AU) > Vymražovací zařízení > Elektrický přehřívák páry > Chladič (kondenzátor) > Rozdělovači nádrž > Nízkotlaké dmychadlo > Čerpací technika Podrobný popis zdrojů znečišťování je uveden v návrhu provozních řádů, který je samostatnou přílohou této žádosti Technické parametry, především kapacita stacionárního zdroje Projektovaný maximální výkon čistírny lagunových vod je 2,5 l/s, tj. 9 m 3 /h, 216 m 3 /den. Celková roční kapacita čistírny odpadních vod je m 3 /rok. Projektovaná maximální kapacita dekontaminační stanice podzemních vod je 12,5 l/s pro každou linku, celkem 25 l/s, 90 m 3 /hod, m 3 /den. Celková projektovaná kapacita dekontaminační stanice je m 3 /rok Specifikace všech znečišťujících látek, které budou vnášeny do ovzduší během provozu stacionárního zdroje, včetně znečišťujících látek, které mohou způsobovat pachový vjem. U stávajících zdrojů uvést informace o stávajících emisích ve stejném rozsahu. Při manipulaci, čištění lagunových vod i pro dekontaminaci podzemních vod jsou vnášeny do vnějšího ovzduší emise organických látek, vyjádřené jako TOC. Žádost o povolení provozu zdroje stránka 8

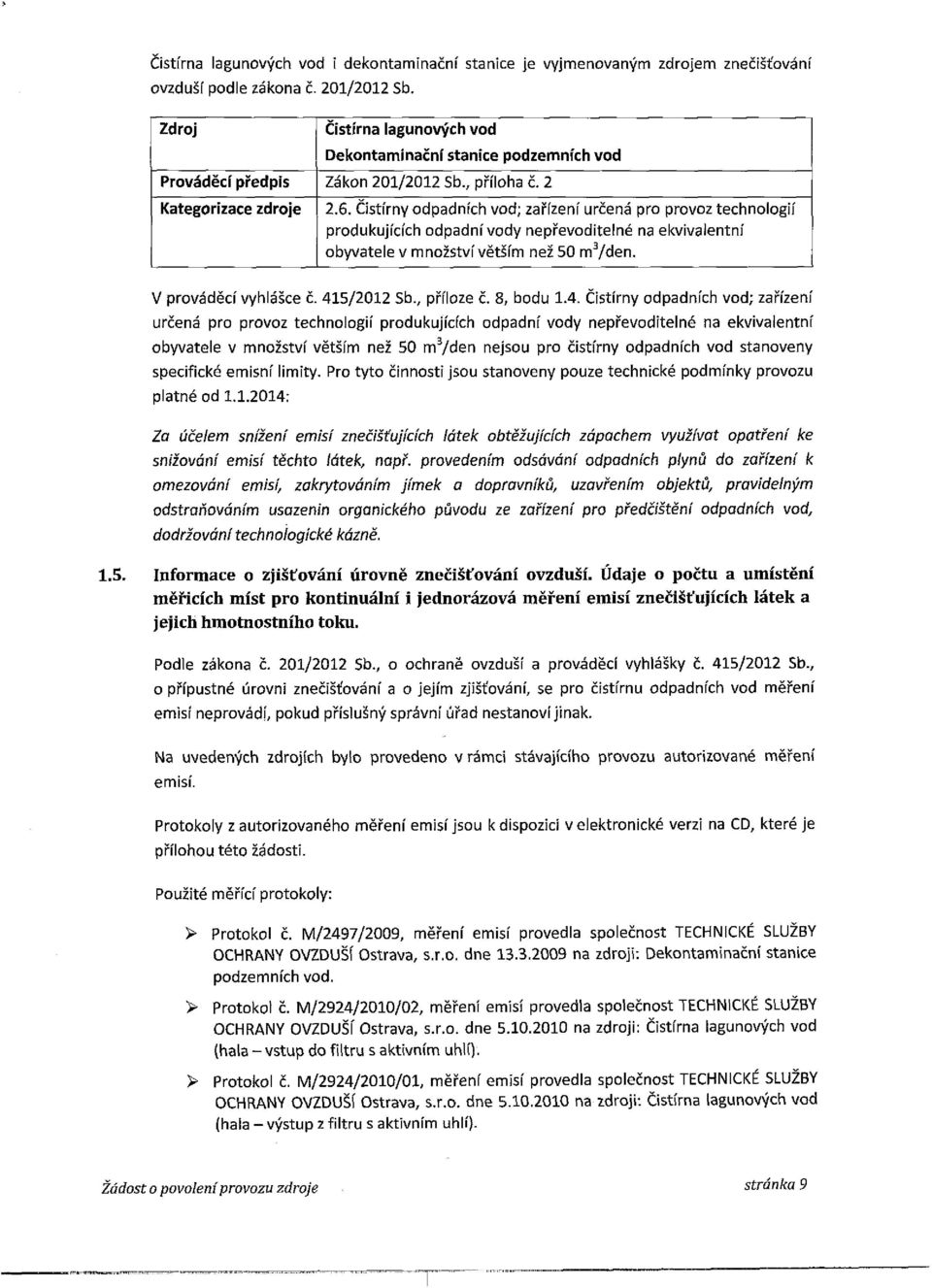

9 Čistírna lagunových vod i dekontaminační stanice je vyjmenovaným zdrojem znečišťování ovzduší podle zákona č. 201/2012 Sb. Zdroj Prováděcí předpis Kategorizace zdroje Čistírna lagunových vod Dekontaminační stanice podzemních vod Zákon 201/2012 Sb., příloha č Čistírny odpadních vod; zařízení určená pro provoz technologií produkujících odpadní vody nepřevoditelné na ekvivalentní obyvatele v množství větším než 50 m 3 /den. V prováděcí vyhlášce č. 415/2012 Sb., příloze č. 8, bodu 1.4. Čistírny odpadních vod; zařízení určená pro provoz technologií produkujících odpadní vody nepřevoditelné na ekvivalentní obyvatele v množství větším než 50 m 3 /den nejsou pro čistírny odpadních vod stanoveny specifické emisní limity. Pro tyto činnosti jsou stanoveny pouze technické podmínky provozu platné od : Za účelem snížení emisí znečišťujících látek obtěžujících zápachem využívat opatření ke snižování emisí těchto látek, např. provedením odsávání odpadních plynů do zařízení k omezování emisí, zakrytováním jímek a dopravníků, uzavřením objektů, pravidelným odstraňováním usazenin organického původu ze zařízení pro předčištění odpadních vod, dodržování technologické kázně Informace o zjišťování úrovně znečišťování ovzduší. Údaje o počtu a umístění měřicích míst pro kontinuální i jednorázová měření emisí znečišťujících látek a jejich hmotnostního toku. Podle zákona č. 201/2012 Sb., o ochraně ovzduší a prováděcí vyhlášky č. 415/2012 Sb., o přípustné úrovni znečišťování a o jejím zjišťování, se pro čistírnu odpadních vod měření emisí neprovádí, pokud příslušný správní úřad nestanoví jinak. Na uvedených zdrojích bylo provedeno vrámci stávajícího provozu autorizované měření emisí. Protokoly z autorizovaného měření emisí jsou k dispozici v elektronické verzi na CD, které je přílohou této žádosti. Použité měřící protokoly: > Protokol č. M/2497/2009, měření emisí provedla společnost TECHNICKÉ SLUŽBY OCHRANY OVZDUŠÍ Ostrava, s.r.o. dne na zdroji: Dekontaminační stanice podzemních vod. > Protokol č. M/2924/2010/02, měření emisí provedla společnost TECHNICKÉ SLUŽBY OCHRANY OVZDUŠÍ Ostrava, s.r.o. dne na zdroji: Čistírna lagunových vod (hala -vstup do filtru s aktivním uhlí). > Protokol č. M/2924/2010/01, měření emisí provedla společnost TECHNICKÉ SLUŽBY OCHRANY OVZDUŠÍ Ostrava, s.r.o. dne na zdroji: Čistírna lagunových vod (hala - výstup z filtru s aktivním uhlí). Žádost o povolení provozu zdroje stránka 9

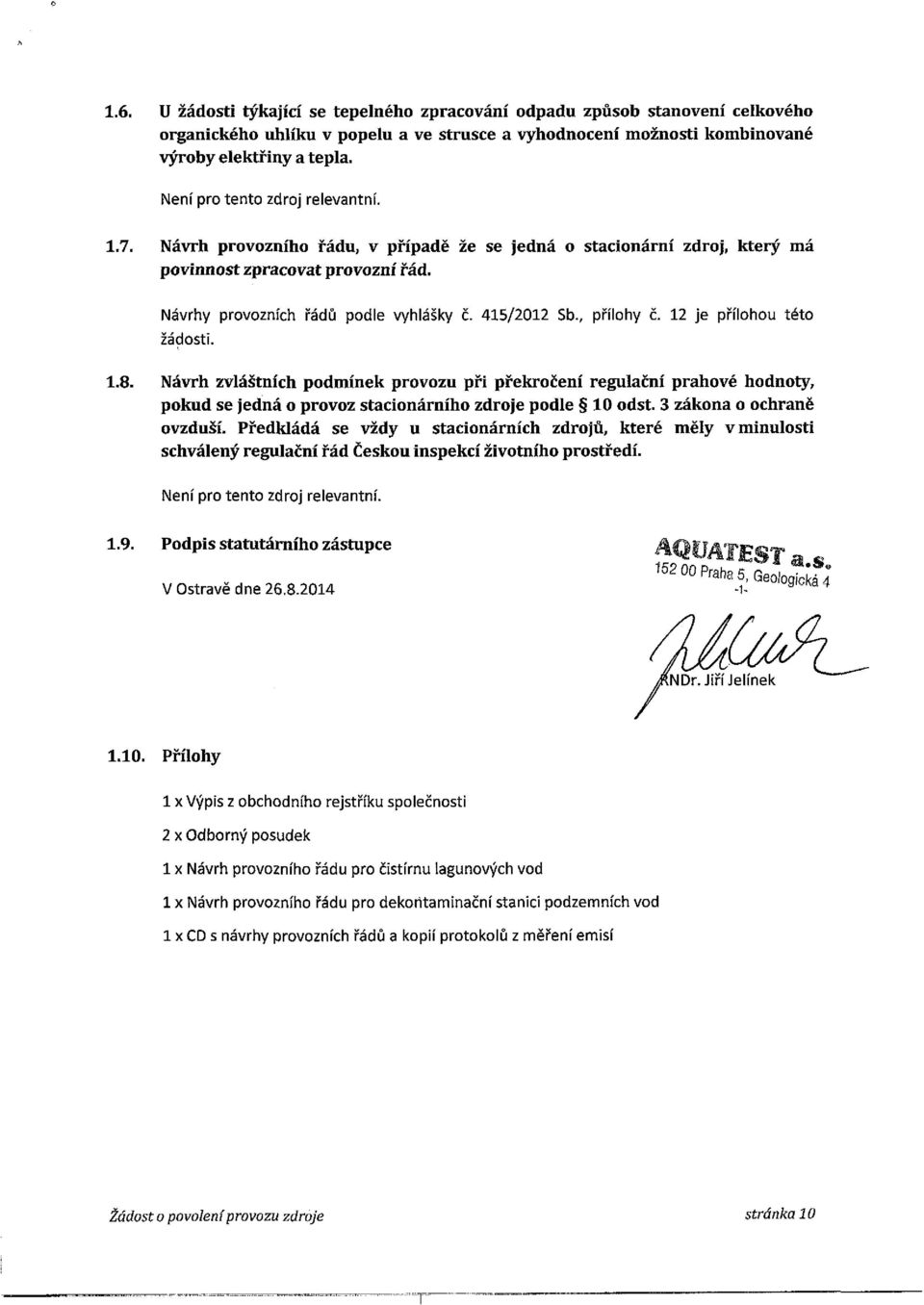

10 1.6. U žádosti týkající se tepelného zpracování odpadu způsob stanovení celkového organického uhlíku v popelu a ve strusce a vyhodnocení možnosti kombinované výroby elektřiny a tepla. Není pro tento zdroj relevantní Návrh provozního řádu, v případě že se jedná o stacionární zdroj, který má povinnost zpracovat provozní řád. Návrhy provozních řádů podle vyhlášky č. 415/2012 Sb., přílohy č. 12 je přílohou této žádosti Návrh zvláštních podmínek provozu při překročení regulační prahové hodnoty, pokud se jedná o provoz stacionárního zdroje podle 10 odst. 3 zákona o ochraně ovzduší. Předkládá se vždy u stacionárních zdrojů, které měly v minulosti schválený regulační řád Českou inspekcí životního prostředí. Není pro tento zdroj relevantní Podpis statutárního zástupce AOFTATEc.r' V Ostravě dne y,cka Přílohy 1 x Výpis z obchodního rejstříku společnosti 2 x Odborný posudek 1 x Návrh provozního řádu pro čistírnu lagunových vod 1 x Návrh provozního řádu pro dekontaminační stanici podzemních vod 1 x CD s návrhy provozních řádů a kopií protokolů z měření emisí Žádost o povolení provozu zdroje stránka 10
