Mějte svoje zařízení v napájecím systému pod kontrolou!

Transkript

1 GlobMon globální monitorovací softvér Mějte svoje zařízení v napájecím systému pod kontrolou! Jednoduše a přehledně. version5 Pokud Váš napájecí systém sestávající z UPS, invertorů, motorgenerátorů, přepínačů, rozvaděčů je rozlehlý, nebo na jeho monitorování využíváte několik navzájem nekompatibilních softwarů a chcete mít prostě vše na jednom místě a pod kontrolou, v tom případě je monitorovací software GLOBMON právě to co potřebujete. Mnohaleté zkušenosti s implementací a monitorováním napájecích soustav jsou pro Vás zárukou kvalitního řešení. GLOBMON monitorovací software je určen pro sběr a vyhodnocování informací z různých typů a druhů zařízení přes různá komunikační rozhraní. Pomůže Vám zorientovat se v nepřeberném množství dat, které zařízení poskytují, a roztřídit tyto informace dle Vašich potřeb. Graficky příjemný a přehledný uživatelský interface. Poskytne Vám možnost být informován i když nejste zrovna přítomen, ať už pomocí ů nebo SMS komunikace. Podpora protokolů jako SNMP a TCP Modbus zabezpečuje jeho široké použití v praxi. Pomůže Vám mít monitorované zařízení 24 hodin a 7 dní v týdnu neustále pod kontrolou. V případě poruchy budete mít na základě historie událostí, historie naměřených údajů a trendů dostatek informací, aby Váš servisní zásah byl rychlý a účinný. GLOBMON, jak výkonný monitorovací nástroj s více než 10letou existencí a stovkami nasazení Vám v krátké době umožní rychlou ekonomickou návratnost Vašich investic. ELTECO-UPS, s.r.o. tel.: Televizní Rožnov pod Radhoštěm fax: Globálny monitorovací softwér obchod@elteco-ups.cz Výrobce: Elteco, a.s., Rosinská cesta 15, Žilina, tel.: ,

2 EXPRESS Je základní edice, která bez problémů vyhoví všem konečným uživatelům, kteří potřebují monitorovat zařízení ELTECO, jako jsou UPS, invertory, stejnosměrné zdroje a záložní systémy a mnoho dalších z produktové řady firmy ELTECO. Nová generace tohoto softwaru umožňuje spojení přes ethernet komunikační rozhraní a umožňuje i kompletní správu zařízení. Kromě základních vlastností, které se od takového softwaru očekávají, podporuje i přehledné grafické rozhraní s mapami a jiné uživatelsky příjemné nástroje. PROFESSIONAL Tato edice je velkým přínosem pro správce nebo dispečinky, kde kromě základních vlastností přibyly silné nástroje jako je vytváření reportů, zobrazování trendů, podpora NETbridge technologie na bezpečný monitoring dat přes internet. Tato verze je již pravým klient-server řešením, kde kromě vícenásobného přístupu omezeného pouze maximálním počtem licencí, je možné z monitorovaných zařízení vytvářet skupiny-konfigurace, které zajistí personalizovaný přístup k zařízením a datům. ULTIMATE Edice Ultimate podporuje i modul pro grafické zobrazení měřených veličin a trendů. Samozřejmostí této verze je, že všechny možnosti poskytuje bez jakéhokoliv omezení. Je připravena i pro podporu zařízení jiných výrobců, podporujících SNMP protokol. Tento softwarový balíček je ideální pro výkonné uživatelů a systémových integrátorů napájecích systémů. Edice EXPRESS PROFESSIONAL ULTIMATE Max. počet zařízení 50 (5 v ceně) 400 (5 v ceně) 1) neomezené (5 v ce ně) Max. počet uživatelů 5 (1 v ceně) 25 (1 v ceně) 1) neomezen é (1 v ce ně) Počet pracovních staníc 1 10 Neomezené 1) Počet uživatelských skupin 1 5 Neomezené 1) Architektura klient - server Povolené všechny podporované zařízení Monitorovaní UPS přes RFC1628 Historie udalostí notifikace SMS notifikace Personalizovatelné uživatelské rozhraní Interaktivní on-line mapové podklady Logování a zobrazování průběhů měřených veličin Generování reportů SNMP agent Minimální doporučená varianta SQL Serveru MS SQL Server 2005 Express MS SQL Server 2005 Express MS SQL Server 2005 Standard 2) 1) - limitované aktuálními technickými možnostmi 2) - není součástí softvérového balíku GlobMon

3 UŽIVATELSKÝ INTERFACE Základem filozofie softwaru je umožnit uživateli jasné a přehledné zpracování dat, aby byla možná rychlá a přesná analýza vzniklé situace. Na základě toho si může uživatel vytvořit hierarchické zobrazení téměř bez omezení. KOMUNIKAČN Í MOŽNOSTI Velká podpora a možnosti připojení zařízení do systému, kde jsou obsaženy téměř všechny protokoly a možnosti připojení. ZÁKAZNICKÉ PŘIPOJENÍ SERIAL RS 232 / 485 MAIL SERVER POSÍLÁNÍ Ů ROZHRANÍ DO JINÝCH SYSTÉMŮ GLOBMON SERVER POSÍLÁNÍ SMS NetBRIDGE ROZHRANÍ PŘÍJEM SMS FIREWALL ROUTER Komunikační protokoly LOKÁLNÍ SÍŤ ETHERNET INTERNET VPN HTTPs GSM/GPRS - MOBILNÍ TELEFONNÍ SÍŤ VPN HTTPs Kontakty relé / napěťové / bezpotenciálové Pomocí zařízení typu HC je možné monitorovat libovolný počet LAN SNMP GSM / GPRS GSM / GPRS RS 232 / 485 / 422 MODBUS PC NOTEBOOK PC PC UPSCom 2 / 3 privátní protokol firmy ELTECO MODBUS TCP TCP IP SNMP SMTP HTTP / HTTPs GSM / GPRS / EDGE

4 GLOBMON CLIENT PŘI MONITOROVANÍ KGJ Standardní uspořádání pracovního prostředí pro uživatelské rozhraní GlobMon Client při monitorování KGJ Prostředí programu GlobMon Client - hlavní okno - Uprostřed - podkladová online mapa - Vpravo nahoře - zobrazení uzlů (připojených zařízení) ve stromové struktuře - Vpravo dole - historie událostí vzniklých na KGJ - Vlevo dole - celkový přehled o KGJ (režim stroje, motohodiny / vyrobená elektrická energie, aktuální / požadovaný výkon atd..) - Každý z uživatelů si může pracovní prostředí přizpůsobit svým představám. Trendy - prohlížeč grafů Aplikácia Trendy GlobMon5 umožňuje pomocí s o f t w a r o v é a p l i k a c e Tr e n d y zachycování a sledování vybraných měřených veličin KGJ. Umožňuje grafické zobrazení hodnot v čase na základě historie naměřených veličin. Údaje zachycené aplikací Trendy je možné vyexportovat do souboru. XML a dále s nimi pracovat. Graf závislostí Graf závislostí je funkce umožňující p o r o v n á v á n í z á v i s l o s t í d v o u vybraných měřených veličin KGJ. Aplikácia Trendy - funkcia Grafy

5 APLIKACE KGJ Po kliknutí na bod označující umístění KGJ v mapě hlavního okna Globmon Client se spustí aplikace KGJ. (Pozn.: Obdobně se po kliknutí na jiné zařízení v mapě otevře příslušná aplikace pro zvolené zařízení.) Hlavní okno V hlavním okně aplikace je možné sledovat stav monitorované KGJ pomocí blokového schématu. Jednotlivé části KGJ jsou rozkreslené do bloků, při kterých se nacházejí vybrané důležité měřené veličiny. V pravé části okna se nacházejí informace o alarmových stavech KGJ. Hlavní okno aplikace KGJ s blokovým Měření V záložce Měření jsou zobrazeny všechny měřené hodnoty. Rozděleny jsou do logických skupin v levé části Měsíční výkaz Okno aplikace KGJ s měřeními J e d n o d u c h é v y g e n e r o v á n í měsíčního výkazu rozepsaného po dnech. Výkaz obsahuje základní informace o KGJ jako vyrobená energie, motohodiny, počet startů, spotřeba plynu atd. Okno aplikace KGJ s měsíčním výkazem

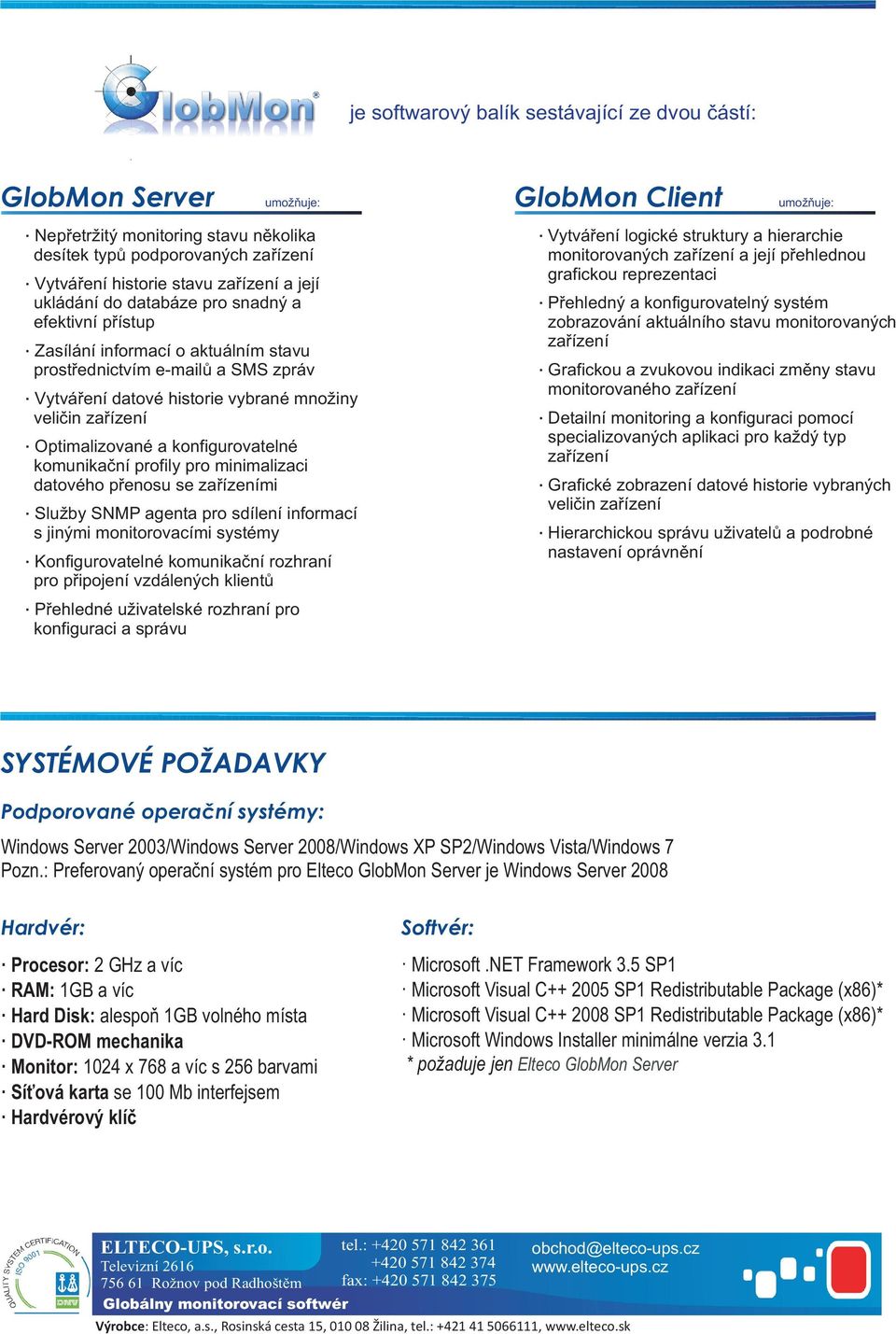

6 je softwarový balík sestávající ze dvou částí: GlobMon Server umožňuje: Nepřetržitý monitoring stavu několika desítek typů podporovaných zařízení Vytváření historie stavu zařízení a její ukládání do databáze pro snadný a efektivní přístup Zasílání informací o aktuálním stavu prostřednictvím ů a SMS zpráv Vytváření datové historie vybrané množiny veličin zařízení Optimalizované a konfigurovatelné komunikační profily pro minimalizaci datového přenosu se zařízeními Služby SNMP agenta pro sdílení informací s jinými monitorovacími systémy Konfigurovatelné komunikační rozhraní pro připojení vzdálených klientů Přehledné uživatelské rozhraní pro konfiguraci a správu GlobMon Client umožňuje: Vytváření logické struktury a hierarchie monitorovaných zařízení a její přehlednou grafickou reprezentaci Přehledný a konfigurovatelný systém zobrazování aktuálního stavu monitorovaných zařízení Grafickou a zvukovou indikaci změny stavu monitorovaného zařízení Detailní monitoring a konfiguraci pomocí specializovaných aplikaci pro každý typ zařízení Grafické zobrazení datové historie vybraných veličin zařízení Hierarchickou správu uživatelů a podrobné nastavení oprávnění SYSTÉMOVÉ POŽADAVKY Podporované operační systémy: Windows Server 2003/Windows Server 2008/Windows XP SP2/Windows Vista/Windows 7 Pozn.: Preferovaný operační systém pro Elteco GlobMon Server je Windows Server 2008 Hardvér: Procesor: 2 GHz a víc RAM: 1GB a víc Hard Disk: alespoň 1GB volného místa DVD-ROM mechanika Monitor: 1024 x 768 a víc s 256 barvami Síťová karta se 100 Mb interfejsem Hardvérový klíč Softvér: Microsoft.NET Framework 3.5 SP1 Microsoft Visual C SP1 Redistributable Package (x86)* Microsoft Visual C SP1 Redistributable Package (x86)* Microsoft Windows Installer minimálne verzia 3.1 * požaduje jen Elteco GlobMon Server ELTECO-UPS, s.r.o. tel.: Televizní Rožnov pod Radhoštěm fax: Globálny monitorovací softwér obchod@elteco-ups.cz Výrobce: Elteco, a.s., Rosinská cesta 15, Žilina, tel.: ,
