Telefon Bigtel 49 Plus. Obj. č.:

Transkript

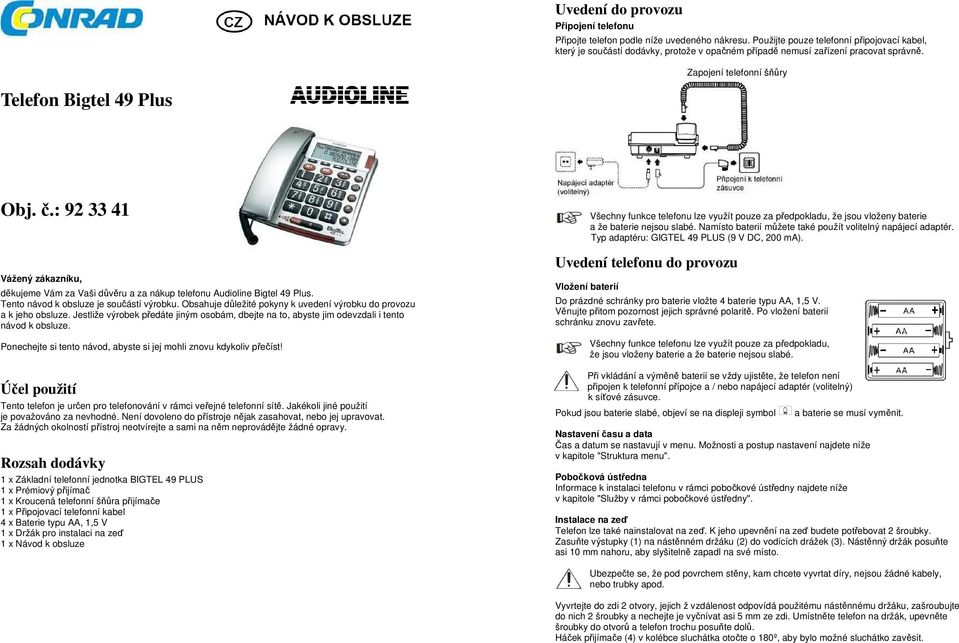

1 Uvedení do provozu Připojení telefonu Připojte telefon podle níže uvedeného nákresu. Použijte pouze telefonní připojovací kabel který je součástí dodávky protože v opačném případě nemusí zařízení pracovat správně. Zapojení telefonní šňůry Telefon Bigtel 49 Plus Obj. č.: Vážený zákazníku děkujeme Vám za Vaši důvěru a za nákup telefonu Audioline Bigtel 49 Plus. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám dbejte na to abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod abyste si jej mohli znovu kdykoliv přečíst! Účel použití Tento telefon je určen pro telefonování v rámci veřejné telefonní sítě. Jakékoli jiné použití je považováno za nevhodné. Není dovoleno do přístroje nějak zasahovat nebo jej upravovat. Za žádných okolností přístroj neotvírejte a sami na něm neprovádějte žádné opravy. Rozsah dodávky 1 x Základní telefonní jednotka BIGTEL 49 PLUS 1 x Prémiový přijímač 1 x Kroucená telefonní šňůra přijímače 1 x Připojovací telefonní kabel 4 x Baterie typu AA 15 V 1 x Držák pro instalaci na zeď 1 x Návod k obsluze Všechny funkce telefonu lze využít pouze za předpokladu že jsou vloženy baterie a že baterie nejsou slabé. Namísto baterií můžete také použít volitelný napájecí adaptér. Typ adaptéru: GIGTEL 49 PLUS (9 V DC 200 ma). Uvedení telefonu do provozu Vložení baterií Do prázdné schránky pro baterie vložte 4 baterie typu AA 15 V. Věnujte přitom pozornost jejich správné polaritě. Po vložení baterií schránku znovu zavřete. Všechny funkce telefonu lze využít pouze za předpokladu že jsou vloženy baterie a že baterie nejsou slabé. Při vkládání a výměně baterií se vždy ujistěte že telefon není připojen k telefonní přípojce a / nebo napájecí adaptér (volitelný) k síťové zásuvce. Pokud jsou baterie slabé objeví se na displeji symbol a baterie se musí vyměnit. Nastavení času a data Čas a datum se nastavují v menu. Možnosti a postup nastavení najdete níže v kapitole "Struktura menu". Pobočková ústředna Informace k instalaci telefonu v rámci pobočkové ústředny najdete níže v kapitole "Služby v rámci pobočkové ústředny". Instalace na zeď Telefon lze také nainstalovat na zeď. K jeho upevnění na zeď budete potřebovat 2 šroubky. Zasuňte výstupky (1) na nástěnném držáku (2) do vodících drážek (3). Nástěnný držák posuňte asi 10 mm nahoru aby slyšitelně zapadl na své místo. Ubezpečte se že pod povrchem stěny kam chcete vyvrtat díry nejsou žádné kabely nebo trubky apod. Vyvrtejte do zdi 2 otvory jejich ž vzdálenost odpovídá použitému nástěnnému držáku zašroubujte do nich 2 šroubky a nechejte je vyčnívat asi 5 mm ze zdi. Umístněte telefon na držák upevněte šroubky do otvorů a telefon trochu posuňte dolů. Háček přijímače (4) v kolébce sluchátka otočte o 180º aby bylo možné sluchátko zavěsit.

2 Popis a ovládací prvky 1. Tlačítko volání 2. Tlačítko rychlého volání M1 (tísňové volání č. 1) 3. Vymazání 4. Tlačítko rychlého volání M2 (tísňové volání č. 2) 5. Posun nahoru 6. Tlačítko rychlého volání 7. Posun dolů 8. Seznam hovorů (CID 1 ) / zrušení 2 9. Signalizace nového hovoru 10. Seznam telefonních čísel 11. Tlačítko uložení čísla 12. Tlačítko R 13. Volání naposled volaného číslo 14. LED signalizace zvonění 15. LED signalizace režimu handsfree 16. Tlačítko režimu handsfree 17. Tlačítko zesílení hlasitosti na 40 db 18. LED ukazatel hlasitosti 19. Pod sluchátkem: ovladač hlasitosti 20. Posuvný ovladač hlasitosti zvonění 21. Posuvný ovladač tónů 22. Posuvný ovladač hlasitosti při hlasitém poslechu - handsfree Zobrazení tlačítek v tomto návodu k obsluze vychází z jednotné předlohy. Symboly na tlačítkách Vašeho telefonu se v porovnání se symboly v návodu mohou lišit. 2 pokud během 60 sekund nedojde k žádnému zadání nebo když je stisknuté tlačítko CID probíhající proces se automaticky ukončí. 1 CID: Identifikace volajícího = zobrazení čísla volajícího Obsluha telefonu Zobrazení a vysvětlení činnosti Zadání číslice nebo písmena Krátké stisknutí příslušného tlačítka 2 x 2 krátká stisknutí příslušného tlačítka 2 sec Stiskněte příslušného tlačítka na 2 sekundy Press and hold Stisknutí a přidržení příslušného tlačítka Release Uvolnění příslušného tlačítka Telefon zvoní Zvednuté sluchátko Položení sluchátka Na displeji bliká text nebo Na displeji se zobrazuje text nebo symbol Symboly a textové informace na displeji Symbol Popis Slabé baterie 14:45 Zobrazení času 19/09 Zobrazení data Je otevřen telefonní seznam - viz níže "Telefonní seznam" CID Je otevřen seznam hovorů - viz níže NEW Nové číslo v seznamu hovorů Číslo pozice v seznamu hovorů TOTAL: XX V seznamu hovorů je celkem XX údajů NEW: XX V seznamu hovorů je XX počet nových čísel Příklad zadání čísla do seznamu Tento příklad Vám ukáže jak postupovat při zadávání čísla do telefonního seznamu. Při všech nastaveních postupujte stejně jako v tomto příkladu. Zadání čísla do telefonního seznamu Telefonování Příjem hovoru Aktivujte proces uložení a potvrďte. Zadejte telefonní číslo (max. 22 číslic) a potvrďte. Zadejte jméno (max. 16 písmen) a potvrďte. Zadání je uloženo. nebo Příjem hovoru Ukončení hovoru Nebo Ukončení hovoru Volání nebo nebo Vytočte číslo Zadejte telefonní číslo (max. 22 číslic) Po špatném zadání vymažete poslední zadanou číslici

3 Můžete také zvednout sluchátko a počkat na vytáčecí tón. Čísla která pak zadáte se vytáčejí okamžitě. Při tomto způsobu zadávání čísla nelze špatně zadanou číslici opravit. Vytočení posledně volaného čísla Telefon si pamatuje naposled volané číslo. nebo Znovu vytočíte naposled volané číslo Volání zmeškaného hovoru Telefon ukládá do seznamu hovorů čísla 32 posledních hovorů. nebo Vyberte číslo nebo Vytočte číslo Volání čísla z telefonního seznamu V telefonním seznamu musí být uložena nějaká čísla - viz níže "Telefonní seznam". Otevřete telefonní seznam nebo Vyberte číslo nebo Vytočte číslo Rychlé volání jedním dotykem Pod tlačítka rychlého volání M1 a M2 si můžete uložit čísla tísňového volání která se vytočí jedním dotykem. Tato telefonní čísla musí být uložena jako čísla pro rychlá volání - viz níže. Stiskněte požadované tlačítko pro rychlé volání nebo nebo Vytočte číslo Rychlé vytáčení čísel Až 10 telefonních čísel si můžete uložit a vytáčet je jednoduše stisknutím třech tlačítek (rychlé volání). Programování tlačítek pro rychlé volání Stiskněte tlačítko pro uložení čísla. Zadejte telefonní číslo (max. 22 číslic) a potvrďte. Zadejte jméno (max. 16 znaků) a potvrďte. Zadejte číslo v paměti pod které se má zadání uložit (v tomto příkladě je to číslo 0) Volání přes tlačítka rychlého volání nebo Zvedněte sluchátko nebo zapněte hlasitý odposlech. Stiskněte tlačítko rychlého volání. Zadejte číslo v paměti (v tomto případě číslo 0). Nastavení hlasitosti v sluchátku Hlasitost sluchátka lze nastavit když se aktivuje tlačítko zvýšení hlasitosti +40 db. Hlasitost upravíte ovládačem hlasitosti. Zvýšení hlasitosti na +40 db Hlasitost hovoru lze zvýšit stisknutím levého tlačítka reproduktoru s označením +40 db. Zvýšení hlasitosti na + 40 db Nastavení tónu Nastavení tónu lze upravit posuvným ovladačem na pravém boku telefonu. Upravte tón posuvným ovladačem. Hlasitost vyzvánění Hlasitost vyzvánění můžete upravit posuvným tlačítkem na pravém boku telefonu. Posuvným ovladačem upravte hlasitost. Zobrazení času hovoru V průběhu hovoru se na displeji zobrazuje délka hovoru v minutách a sekundách. Hlasitý odposlech - handsfree Tuto funkci využijete pro poslech hovoru přes reproduktor. Zapněte režim hlasitého odposlechu. Vypněte režim hlasitého odposlechu. Nastavení hlasitosti hlasitého odposlechu Hlasitost reproduktoru při hlasitém odposlechu můžete upravit příslušným posuvným ovladačem na pravém boku telefonu. Posuvným ovladačem upravte hlasitost. Služby v rámci domácí pobočkové ústředny Tlačítko R při napojení na pobočkovou ústřednu Pokud je telefon připojen k pobočkové ústředně lze pomocí tlačítka R využívat funkce jako je přesměrování hovoru a automatická odpověď. Přečtěte si prosím návod k domácí ústředně abyste zjistili jestli s ní bude telefon pracovat správně. Pauza při vytáčení čísla V případě domácích pobočkových ústředen je potřebné zadat přístupový kód abyste se dostali na venkovní linku s příslušným vytáčecím tónem. Pokud se používá některý ze starších typů domácích ústředen chvilku potrvá než bude vytáčecí tón slyšitelný. Zejména v případě těchto starších domácích ústředen je možné za telefonní číslo vložit vytáčecí pauzu pro přístup k venkovní lince takže je možné číslo vytočit plynule bez čekání na vytáčecí tón. Vložte vytáčecí pauzu a na displeji se zobrazí "P". Po vytočení čísla pro přístup k venkovní lince telefon pak asi 3 sekundy počká a až poté vytočí samotné telefonní číslo. Pauzu je možné zadat spolu s telefonním číslem z telefonního seznamu. Tlačítko R a doplňkové služby Váš telefon podporuje doplňkové služby které nabízí poskytovatel telefonní sítě jako jsou konferenční hovor čekající hovor a přesměrování hovoru. Doplňkové služby lze využívat pomocí tlačítka R. Kontaktujte prosím svého provozovatele telefonní sítě aby Vám doplňkové služby zprovoznil. Zobrazení čísla volajícího (CID 1 ) Pokud máte na telefonní lince tuto funkci dostupnou zobrazí se při zazvonění telefonu na displeji telefonní číslo volajícího. Pokud však volající zobrazování svého telefonního čísla nepovolil číslo se zobrazovat nebude a neuloží se do seznamu hovorů. Funkce zobrazování telefonního čísla volajícího je doplňkovou službou kterou nabízí poskytovatel telefonní sítě. Pro bližší informace kontaktujte svého provozovatele sítě. 1 CID: Connection Identification = zobrazování čísla volajícího Úprava tónu je možná pouze když je aktivováno tlačítko +40 db.

4 Struktura menu Pro otevření hlavní nabídky menu stiskněte a 4 sekundy podržte tlačítko. Požadované nastavení vyberete tlačítkem nebo. Pro potvrzení výběru stiskněte tlačítko. LANGUAGE (jazyk) DEUTSCH (němčina) FRANCAIS (francouzština) ENGLISH (angličtina) SVENSKA (švédština) POLSKI (polština) NORSK (norština) SUOMI (finština) DANSK (dánština) LCD CONTRAST (kontrast displeje) Stupně nastavení 1-4 SET TIME/DATE (nastavení času a data) nastavte čas nastavte datum DIALLING MODE (režim volání) Tónová volba Pulzní volba FLASH TIME (délka signálu - přerušení smyčky) Telefonní seznam Do paměti telefonu lze uložit až 32 telefonních čísel spolu s připojenými jmény. Spolu s telefonním číslem vždy zadávejte i místní telefonní předvolbu aby mohl telefon příchozí hovor přiřadit k položce v telefonu. Když je kapacita paměti telefonního seznamu zaplněna objeví se při pokusu o uložení dalšího čísla zpráva "MEMORY FULL". Aby se vytvořilo místa pro přidání dalšího čísla musí se nejdříve jedna z existujících položek vymazat. Záznamy v telefonním seznamu se ukládají podle abecedy. Pro okamžitý přechod na hledanou položku zadejte první písmeno příslušné položky. Zadání jména Na číselných tlačítkách jsou vyznačena také písmena pro zadávání příslušných znaků. Stisknutím příslušného tlačítka (podle potřeby i opakovaným) vkládáte požadované číslice a písmena. Mezerník Vymazání Pokud chcete zadat dvakrát stejné písmeno počkejte po zadání prvního písmena dokud se kurzor neposune o jedno místo dopředu a písmeno zadejte znovu. Zadávání položek do telefonního seznamu Aktivujte proces ukládání a potvrďte. Zadejte telefonní číslo (max. 22 čísel) a potvrďte. Zadejte jméno (max. 16 písmen) a potvrďte. Editace položek v telefonním seznamu 3 sec nebo Vyberte položku v telefonním seznamu. Aktivujte proces editace a potvrďte. Upravte telefonní číslo (max. 22 číslic) a potvrďte. Upravte jméno (max. 16 písmen) a potvrďte. Vymazání položky z telefonního seznamu Vymazání jednotlivé položky nebo Vyberte položku v telefonním seznamu. Aktivujte vymazání. 4 sec nebo Potvrďte vymazání nebo proces ukončete. Vymazání všech položek nebo Vyberte kteroukoliv položku v telefonním seznamu. 4 sec Aktivujte vymazání. 4 sec nebo Potvrďte vymazání nebo proces ukončete. Seznam hovorů / CID Do seznamu hovorů lze uložit celkem až 32 hovorů. Červená blikající LED kontrolka signalizuje že v seznamu jsou nové hovory. Zobrazení telefonních čísel v seznamu hovorů nebo Otevřete seznam hovorů a vyberte položku. Zobrazované zprávy: Zobrazení NEW NO NUMBER PRIVATE OUT OF AREA Popis Nová položka v seznamu hovorů Volající v seznamu hovorů volal opakovaně. Informace o číslu volajícího není k dispozici. Číslo bylo přijato jen zčásti nebo chybně. Volající nepovoluje zobrazení svého čísla nebo je hovor uskutečněn z pobočkové ústředny. Jedná se o mezinárodní hovor nebo je hovor uskutečněn z pobočkové ústředny. Jakmile se telefonní číslo spolu se jménem uloží do telefonního seznamu objeví se v seznamu hovorů zadané jméno. Ukládání čísel ze seznamu hovorů do telefonního seznamu Telefonní čísla ze seznamu hovorů lze přenést přímo do telefonního seznamu. nebo Otevřete seznam hovorů a vyberte některou položku. Aktivujte proces kopírování a potvrďte. Telefonní číslo se uloží do seznamu bez přiřazeného jména. Pro přidání jména k telefonnímu číslu postupujte podle pokynů uvedených výše v části "Editace položek v telefonním seznamu. Vymazání telefonních čísel ze seznamu hovorů Vymazání jednotlivé položky 4 sec nebo Otevřete seznam hovorů a vyberte položku. nebo Aktivujte vymazání. Potvrdíte vymazání nebo proces ukončíte.

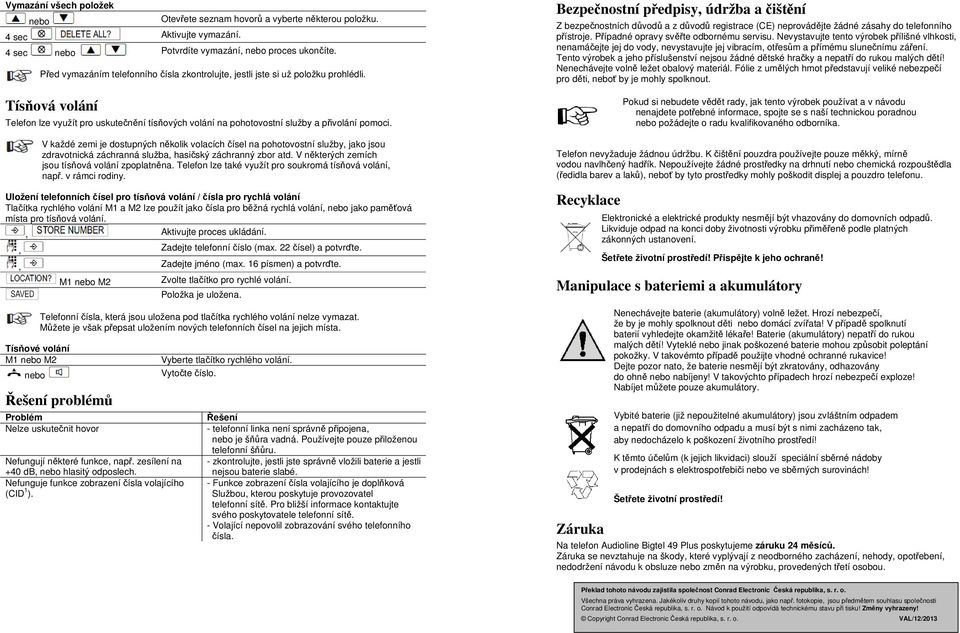

5 Vymazání všech položek nebo Otevřete seznam hovorů a vyberte některou položku. 4 sec Aktivujte vymazání. 4 sec nebo Potvrdíte vymazání nebo proces ukončíte. Před vymazáním telefonního čísla zkontrolujte jestli jste si už položku prohlédli. Tísňová volání Telefon lze využít pro uskutečnění tísňových volání na pohotovostní služby a přivolání pomoci. V každé zemi je dostupných několik volacích čísel na pohotovostní služby jako jsou zdravotnická záchranná služba hasičský záchranný zbor atd. V některých zemích jsou tísňová volání zpoplatněna. Telefon lze také využít pro soukromá tísňová volání např. v rámci rodiny. Uložení telefonních čísel pro tísňová volání / čísla pro rychlá volání Tlačítka rychlého volání M1 a M2 lze použít jako čísla pro běžná rychlá volání nebo jako paměťová místa pro tísňová volání. Aktivujte proces ukládání. Zadejte telefonní číslo (max. 22 čísel) a potvrďte. Zadejte jméno (max. 16 písmen) a potvrďte. Zvolte tlačítko pro rychlé volání. Telefonní čísla která jsou uložena pod tlačítka rychlého volání nelze vymazat. Můžete je však přepsat uložením nových telefonních čísel na jejich místa. Tísňové volání Vyberte tlačítko rychlého volání. nebo Vytočte číslo. Řešení problémů Problém Nelze uskutečnit hovor Nefungují některé funkce např. zesílení na +40 db nebo hlasitý odposlech. Nefunguje funkce zobrazení čísla volajícího (CID 1 ). Řešení - telefonní linka není správně připojena nebo je šňůra vadná. Používejte pouze přiloženou telefonní šňůru. - zkontrolujte jestli jste správně vložili baterie a jestli nejsou baterie slabé. - Funkce zobrazení čísla volajícího je doplňková Službou kterou poskytuje provozovatel telefonní sítě. Pro bližší informace kontaktujte svého poskytovatele telefonní sítě. - Volající nepovolil zobrazování svého telefonního čísla. Bezpečnostní předpisy údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do telefonního přístroje. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti nenamáčejte jej do vody nevystavujte jej vibracím otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti neboť by je mohly spolknout. Telefon nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků) neboť by tyto prostředky mohly poškodit displej a pouzdro telefonu. Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Manipulace s bateriemi a akumulátory Záruka Pokud si nebudete vědět rady jak tento výrobek používat a v návodu nenajdete potřebné informace spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato že baterie nesmějí být zkratovány odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Na telefon Audioline Bigtel 49 Plus poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody které vyplývají z neodborného zacházení nehody opotřebení nedodržení návodu k obsluze nebo změn na výrobku provedených třetí osobou. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu jako např. fotokopie jsou předmětem souhlasu společnosti Conrad Electronic Česká republika s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika s. r. o. VAL/12/2013
