MODEL ODTOK DÉŠŤ VEGETACE LAND USE PROCES MORFOLOGIE EROZE TRANSPORT PŮDA 5/20/2016 1

Transkript

1 MODEL VSTUP VÝSTUP DÉŠŤ ODTOK VEGETACE LAND USE PROCES MORFOLOGIE PŮDA EROZE TRANSPORT. 5/20/2016 1

2 MODELY POPIS VELIČIN PROSTOROVÉ DĚLENÍ DÉLKA ČASOVÉHO KROKU VELIKOST ŘEŠENÉHO ÚZEMÍ VYUŽITÍ MODELU PROSTOROVÉ DĚLENÍ FYZIKÁLNĚ ZALOŽENÉ CELISTVÉ EPIZODNÍ GLOBÁLNÍ VÝZKUMNÝ JEDNOROZMĚRNÝ KOMBINOVANÉ ČÁSTEČNĚ DĚLENÉ KONTINUÁLNÍ VELKÉ ÚZEMNÍ CELKY APLIKAČNÍ DVOUROZMĚRNÝ EPIRICKÉ GEOMETRICKY DĚLENÉ MALÁ POVODÍ TROJROZMĚRNÝ KONKRÉTNÍ POZEMKY 5/20/2016 2

3 MODEL VSTUP VÝSTUP PROCES DÉŠŤ Q (m 3 /s) V (m 3 ) VEGETACE LAND USE MORFOLOGIE PŮDA NÁVRH OPATŘENÍ 5/20/2016 3

4 Odváděcí Příkop Průleh Zatravněná údolnice Polní cesta s protierozní funkcí Propustky a křížení Konkrétní prvky Zasakovací Příkop Průleh Suché nádrže& Poldry 5/20/2016 4

5 Příklady navrhování prvků PEO

6 Návrh Umístění prvku Tvar prvku Materiál Stabilita a bezpečnost stavby a okolí 5/20/2016 6

7 Kritéria umístění Přístup na pozemky a zpřístupnění krajiny Optimalizace tvarů a velikostí pozemků Definování hranic EUC (vazba na erozi) Morfologie Širší vztahy (tok, zástavba, les, ) 5/20/2016

8 Návrh 5/20/2016 8

9 Úpravy na vodních tocích M denní průtoky (hygienické) N leté průtoky, objemy odtoku (návrhové bezpečnostní) 5/20/2016 9

10 Třída Orientační charakteristika Orientační hodnoty střední kvadratické chyby v % Q a Q 30d Q 300d Q 300d Q 364d Q 1 Q 10 Q 20 Q 100 I Hydrologické údaje zpracované z hodnot dlouhodobě kvalitně pozorovaných přímo v daném profilu nebo v jiném velmi blízkém profilu na témže toku II Hydrologické údaje zpracované na základě dlouhodobých pozorování, která svojí délkou nebo kvalitou nevyhovují třídě I. Hydrologické údaje odvozené pro jiný profil na témže toku, pokud to připouští charakter odvozované veličiny, vodního toku, délka a kvalita pozorování, aj III Hydrologické údaje odvozené na základě krátkodobých pozorování přímo na daném profilu nebo v těsné blízkosti na témže toku. Hydrologické údaje odvozené z pozorovaných profilů pro profil na témže toku, pokud nejsou splněny požadavky třídy II, nebo odvozené pro profil na jiném blízkém toku s obdobnými fyzickogeografickými poměry a obdobným hydrogeologickým režimem IV Hydrologické údaje odvozené z pozorovaných hodnot do profilu mimo požadovaný vodní tok nebo mimo jeho povodí pokud je nelze zařadit do třídy III. Charakteristiky maximálních průtoků odvozené ze srážek /20/

11 5/20/2016

12 Odváděcí Příkop Průleh Zatravněná údolnice Polní cesta s protierozní funkcí Propustky a křížení Konkrétní prvky Zasakovací Příkop Průleh Suché nádrže& Poldery&Rybíky&Revitalizace 5/20/

13 Princip návrhu - zasakovací Určení potřebné plochy příčného profilu vsakovacího prvku: V srážky = V průlehu = S př.profilu. L průlehu S př.profilu = V srážky / L průlehu Určení rozměrů vsakovacího prvku: h b b 1 b 2 volba h dopočet b ověření S ne/vyhovuje

14 Příklad - zasakovací průleh Vstup objem (CN, Smoderp ) - délka prvku Návrh tvar b h b 1 b 2 Posouzení

15 Příklad - zasakovací průleh Vstup V = 1563 m3 - l = 356 m Návrh - průleh přejezdný trojúhelník - sklon 1:10 h, b -? h b b 1 b 2

16 Příklad - zasakovací průleh Vstup V = 1563 m3 - l = 356m Návrh - průleh přejezdný trojúhelník - sklon 1:10 - h = 0. 7m, b = 14m Posouzení S návrh = 4.9 m2 > 4.39 m2 = S V

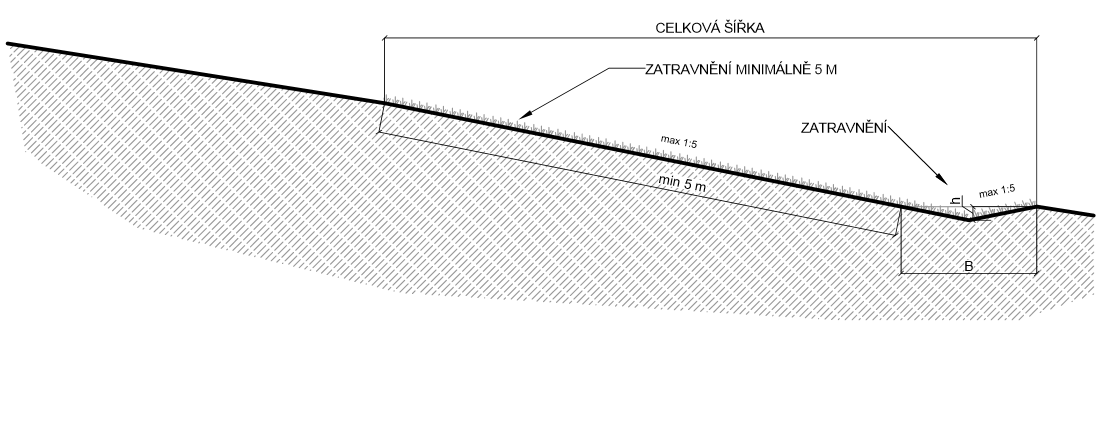

17 5/20/

18 Příklad - odváděcí příkop Vstup průtok (Smoderp, Intenzitní metoda ) Návrh tvar - podélný sklon b - materiál h b 1 b 2 Posouzení

19 Příklad - odváděcí příkop Vstup 0.53 m3/s Návrh - příkop lichoběžník - příčný sklon 1:1.5 - podélný sklon = tráva (lipnice luční) h, b -? h b b 1 b 2

20 Příklad - odváděcí příkop Posouzení Q návrh = 0.58 m3/s > 0.53 m3/s = Q V návrh = 0.31 m/s < 1.53 m/s = V kr Hloubka Šířka ve dně Celková šířka

21 Bez opevnění 5/20/

22 opevnění 5/20/

23 Protierozní mez 5/20/

24 Cesta s protierozní funcí 5/20/

25 Objekty na odváděcích prvcích Zaústění Propustky zajištění přístupu na pozemky počet, umístění, výsledkem dohod => ideální zahrnout do PSZ 5/20/

26 Zaústění odváděcích prvků Do následujícího prvku Do recipientu Do nádrže Do stávajících silničních příkopů (nutno projednat) Do kanalizace obce (? Kapacity, nutno projednat, nežádoucí do jednotné kanalizace) Hranice intravilánu Neřešeno 5/20/

27 Propustek Světlost do 2m Převedení vody z jedné strany komunikace (železnice, ) na druhou stranu 5/20/

28 Základní delění Kostrukce Trubní Rámové Deskové Klenbové Materiál Kámen Beton ŽB Plech Umělé hmoty Snaha o kolmé vedení trasy 5/20/

29 Režim proudění vody propustkem Zúžení toku => může způsobit vzdutí hladiny a změnu režimu proudění Režim je dán průtokem, délkou, skonem, poměrech na vtoku a výtoku => režim proudění se mění 5/20/

30 Režim proudění vody propustkem Proudění s volnou hladinou Proudění se zahlceným vtokem Podkritické (říční) Nadkritické (bystřiné) => Řešení vývaru Vzdutí dolní vodou Tlakové proudění 5/20/

31 Hlavní části propustku Lože, příprava pro uložení Vlastní nostná konstrukce Čela propustku Vtoková jímka 5/20/

32 Lože, příprava uložení Úprava dva (odstranění nerovností, hutnění, ) Vlastní lože (štěrkopísek, beton, zemina, výjimečně betonové prahy) Obsyp po stranách málo stlačitelný materiál nad min 0,5 m stačitelný polštář (jinak obetonování) 5/20/

33 Čela propustků a křídla Čela - Zajišťují stabilitu zemního tělesa Kolmá Svahová S křídly 5/20/

34 Návrh propustku Ze situace, morfologie : Délka propustku Podélný sklon => Pravděpodobný režim proudění Návrh Tvar profilu (hydraulické charakteristiky) Tvar čela (součinitel tvaru vtoku) Materiál (drsnost => rychlost) Uložení, technologie 5/20/

35 Návrh propustku Hydraulický návrh hydraulika (minulý semestr) 5/20/

36 KPÚ a KRAJINA

37 KPÚ a krajina Krajinný ráz Dřeviny mimo les Významné krajinné prvky ÚSES 5/20/

38 Krajinný RÁZ Zachování esteticko kulturního rázu krajiny Různé metodiky stanovení vyjádření vazeb morfologie charakter toků využití území osídlení 5/20/

39 Významné krajinné prvky Ze zákona Lesy Rašeliniště Toky Rybníky Registrované Návrh na registraci kdokoli Rozhodnutí orgány ochrany přírody a krajiny 5/20/

40 Dopady VKP na PU Ochrana funkce VKP => o změnu je nutné žádat.mezi takové zásahy patří zejména umisťování staveb, pozemkové úpravy, změny kultur pozemků, odvodňování pozemků, úpravy vodních toků a nádrží a těžba nerostů. 114/1992 (zákon o ochraně přírody a krajiny) 5/20/

41 ÚSES Územní Systém Ekologické Stability je vzájemně propojený soubor přirozených i pozměněných, avšak přírodě blízkých ekosystémů, které udržují přírodní rovnováhu. Rozlišuje se místní, regionální a nadregionální systém ekologické stability.. 114/1992 (zákon o ochraně přírody a krajiny) 5/20/

42 Principy a cíle USES zajišťovat uchování a reprodukci přírodního bohatství příznivě působit na okolní méně stabilní části krajiny vytvářet základy pro mnohostranné využívání krajiny Hierarchická úroveň 5/20/

43 Základní skladba Základní prvky Biocentrum Biokoridor Interakční prvek Významnost Nadregionální Regionální Místní EECONET (European Ecological Network) 5/20/

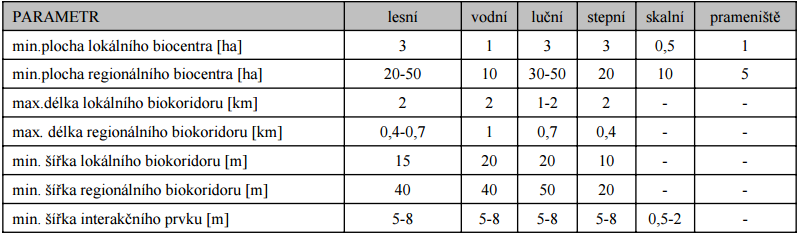

44 Typy společenstev Biokoridor Lesní Luční Mokřadní Stepní Biocentrum Lesní Luční Mokřadní Stepní Skalní Složený Kombinované 5/20/

45 Legislativa Zákon 114/1992 Sb., o ochraně přírody a krajiny a k tomu prováděcí vyhláška Vyhláška č.395/1992 Sb. kompetence MŽP X KPÚ kompetence MZE 5/20/

46 Dle významu Nadregionální významné celky, > 1000 ha, vymezení v působnosti MŽP, zajištění úplné druhové rozmanitosti Regionální významné prvky, vymezení krajské úřady nebo CHKO nebo NP, vyznačení biochor Místní menší celky, příslušné úřady s rozšířenou působností 5/20/

47 5/20/

48 Datové zdroje CENIA Klimatické oblasti Fragmentace krajiny Chráněná území AOPK UHUL et. 5/20/

49 ÚSES a KPÚ Zajištění pozemků výměna státních pozemků za soukromé 59 pozemky pro potřeby USES zůstávají součástí ZPF KPÚ a ZÚR a ÚP místní + dopřesnění nadřazených ÚSES 5/20/

50 Možnosti KPÚ Stejně jako protierozní ochrana KPÚ jednou z mála možností jak doplňovat ÚSES tvořit krajinnou mozaiku Vymezení ploch pro jednotlivé prvky Sdružení funkcí vodohospodářských opatření a prvků ÚSES 5/20/

51 Spojené funkce Úprava toku (migrace, podmínky pro život), vymezení migračního pásu podél vodního toku Okolí suchých nádrží a rybníků Průleh s doplňkovou vegetací Cesta jak s protierozní funkcí 5/20/

52 Co nás čeká dál Tvorba a ochrana krajiny Ochrana přírody a dendrologie Protierozní ochrana (povinně volitelný předmět) Projekt k bakalářské práci 5/20/

53 Co nás čeká dál Tvorba a ochrana krajiny Výběr vlastní lokality na zpracování Možnost pokračovat na zpracování BP Ochrana přírody a dendrologie Protierozní ochrana (povinně volitelný předmět) Projekt k bakalářské práci 5/20/

54 Co nás čeká dál Tvorba a ochrana krajiny Ochrana přírody a dendrologie Protierozní ochrana (povinně volitelný předmět) Projekt k bakalářské práci => zpracování BP 5/20/

55 Témata bakalářských prací Projekt TOKR a optimalizace protierozních opatření Zpracování v rámci navrhovaných KPÚ Pilotní studie v místě vašeho bydliště Zpracování dílčí úlohy (revitalizace, úprava toků, ) Studie revitalizace Přírodní památka Prosecké skály a okolí Praha Verifikace modelu SMODERP Experimentální výzkum eroze na laboratorním/polním dešťovém simulátoru 5/20/
