1 Robert Schuster - Euroalarm

2 Základní problémy při p i detekci požáru Včasná detekce v objemných prostorách nebo v místech s vysokými stropy byla do nedávna takřka nemožná Hlavním problémem je umístění hlásičů

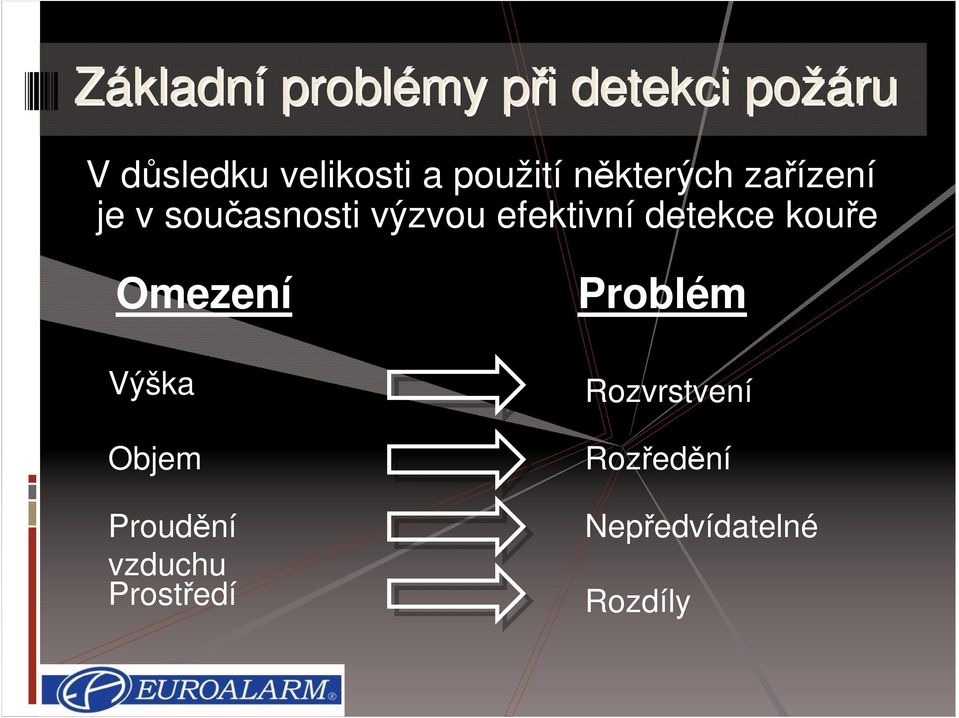

3 Základní problémy při p i detekci požáru V důsledku velikosti a použití některých zařízení je v současnosti výzvou efektivní detekce kouře Omezení Výška Objem Proudění vzduchu Prostředí Problém Rozvrstvení Rozředění Nepředvídatelné Rozdíly

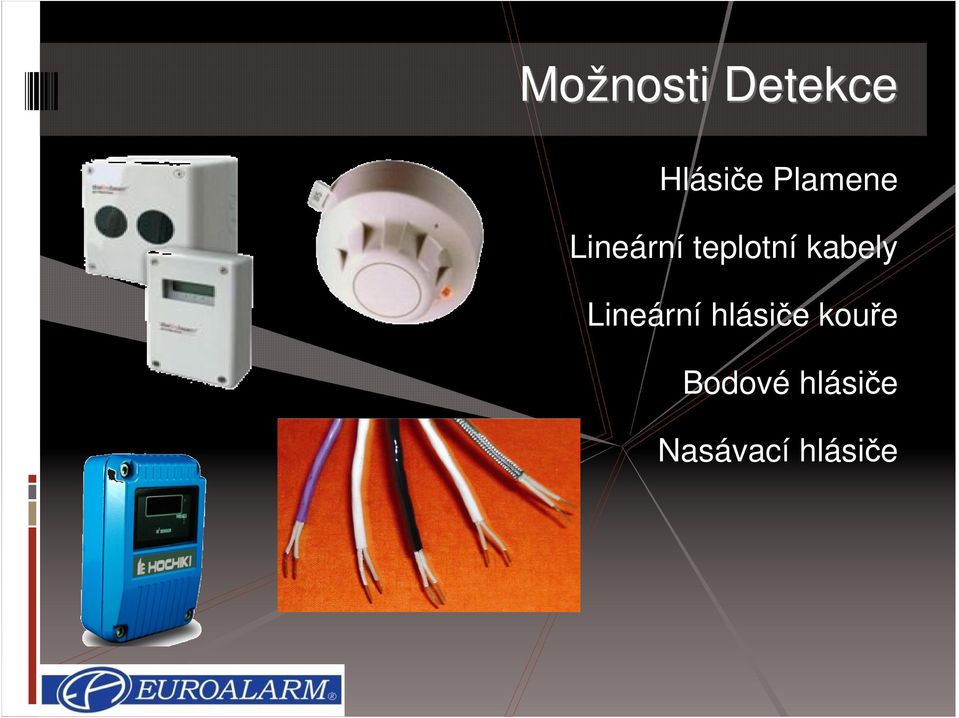

4 Možnosti Detekce Hlásiče Plamene Lineární teplotní kabely Lineární hlásiče kouře Bodové hlásiče Nasávací hlásiče

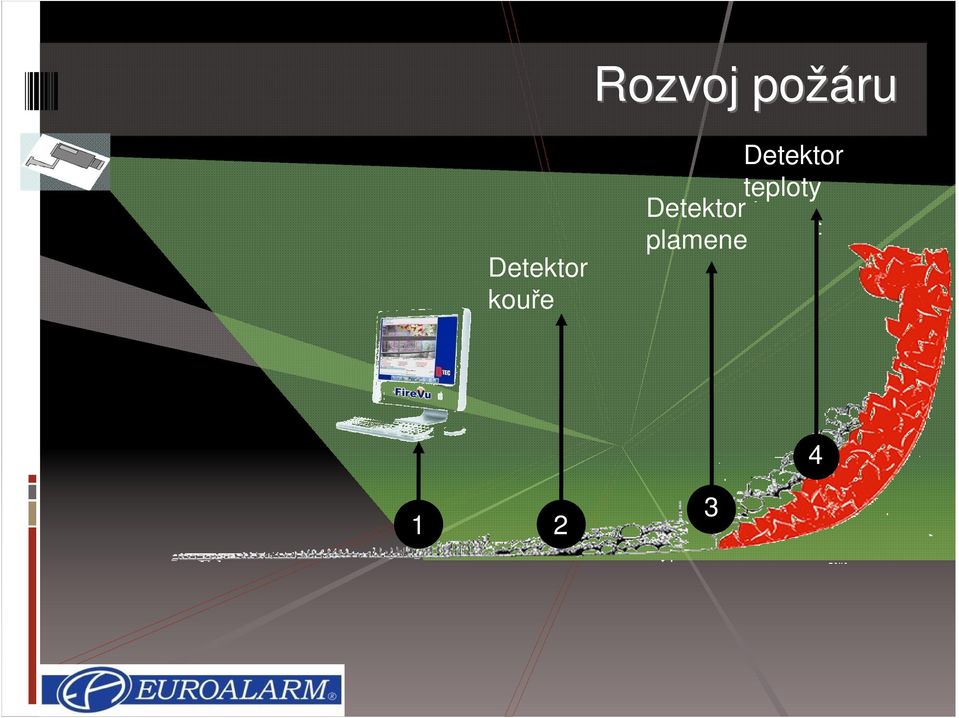

5 Rozvoj požáru Detektor kouře Detektor teploty Detektor plamene

6 Tradiční oblast detekce VS D Teplotní bariéra Vzestup kouře

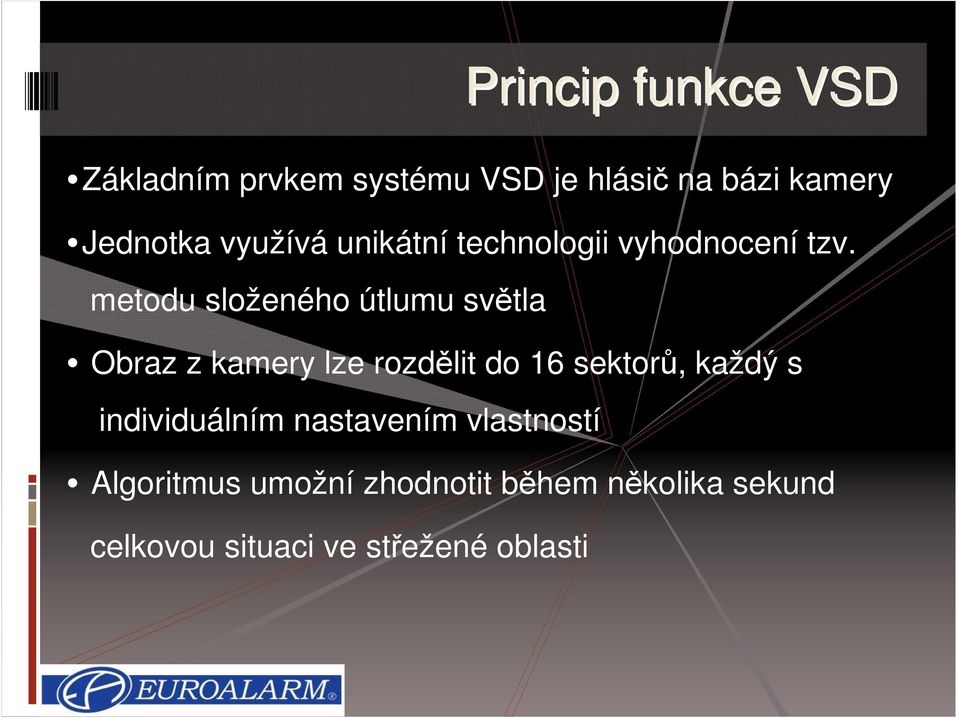

7 Princip funkce VSD Základním prvkem systému VSD je hlásič na bázi kamery Jednotka využívá unikátní technologii vyhodnocení tzv. metodu složeného útlumu světla Obraz z kamery lze rozdělit do 16 sektorů, každý s individuálním nastavením vlastností Algoritmus umožní zhodnotit během několika sekund celkovou situaci ve střežené oblasti

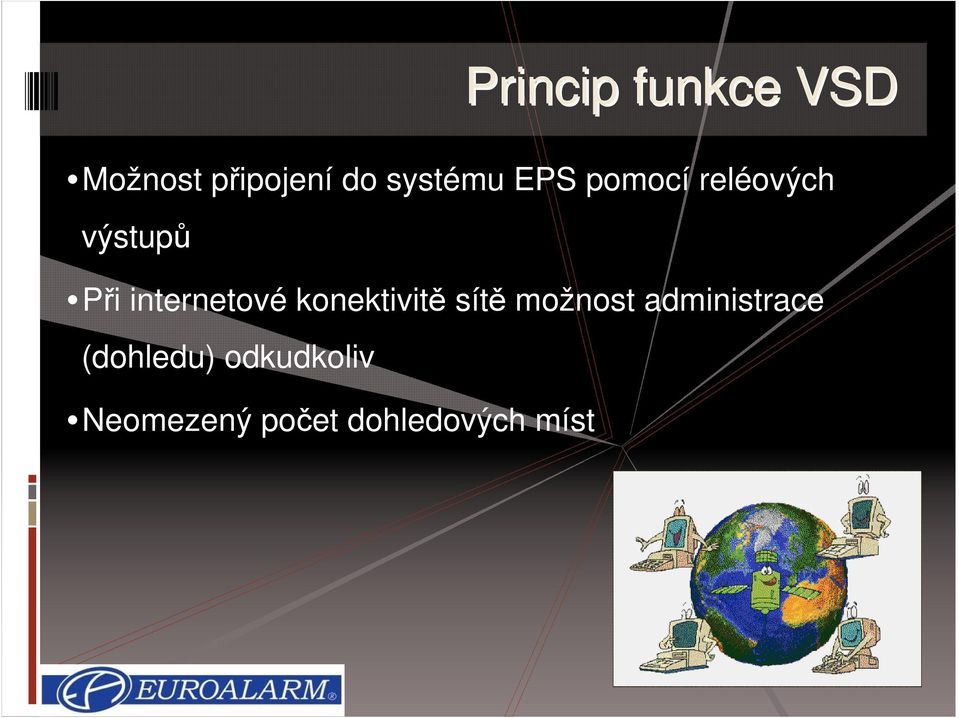

8 Princip funkce VSD Možnost připojení do systému EPS pomocí reléových výstupů Při internetové konektivitě sítě možnost administrace (dohledu) odkudkoliv Neomezený počet dohledových míst

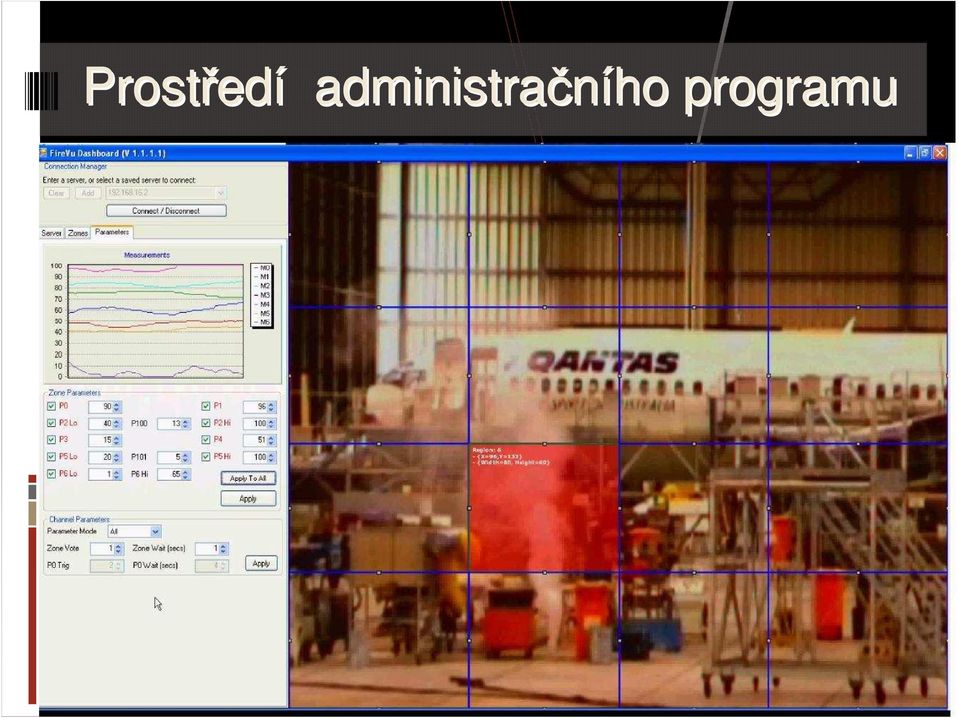

9 Prostřed edí administračního programu

10 Prostřed edí dohledového ho programu

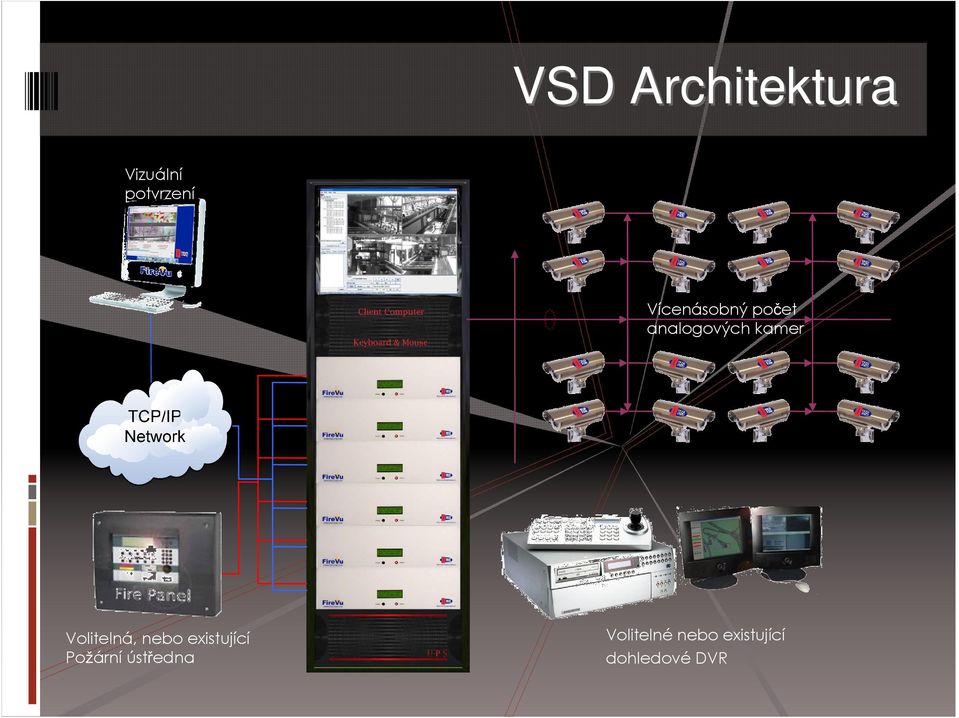

11 VSD Architektur tura Vizuální potvrzení Vícenásobný počet analogových kamer Volitelná, nebo existující Požární ústředna Volitelné nebo existující dohledové DVR

12 Kamera jako hlási sič Možnost použít jakoukoliv analogovou kameru Střežený prostor záleží na tom co kamera "vidí" Upravení obrazu pomocí objektivu Možnost použití specíalních krytů

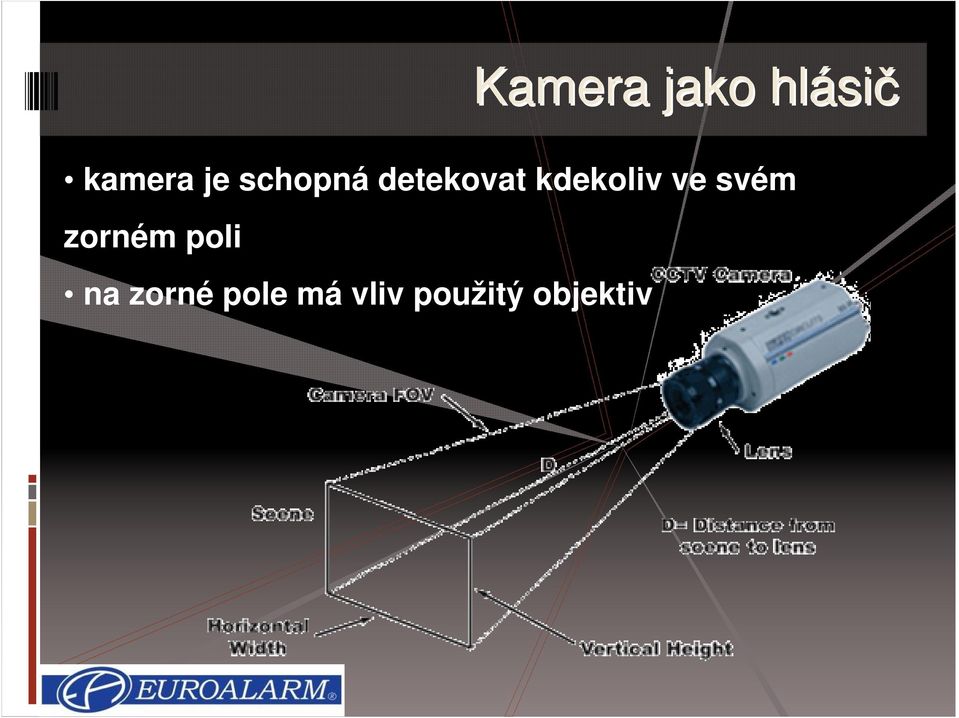

13 Kamera jako hlási sič kamera je schopná detekovat kdekoliv ve svém zorném poli na zorné pole má vliv použitý objektiv

14 Vliv čoček na obraz Při širším úhlu záběru se detaily posouvají dozadu

15 VSD a legislativa Vyhrazené požárně bezpečnostní zařízení Není nutné "zdvojení" hlásičů Není nutné použití nehořlavých kabelů V ČR není speciální norma pro VSD Britská norma pro VSD: BS 5839 : 2002 Testování stejně jako jiné součásti systému EPS

16 Shrnutí vlastnosti VSD Detekce kouře založená na video obraze Použití standardních CCTV kamer Možnost použít již nainstalované CCTV kamery Zpracování obrazu v reálném čase Maximálně zřetelné rozpoznání požáru díky video obrazu Detekce požáru "ve zdroji"

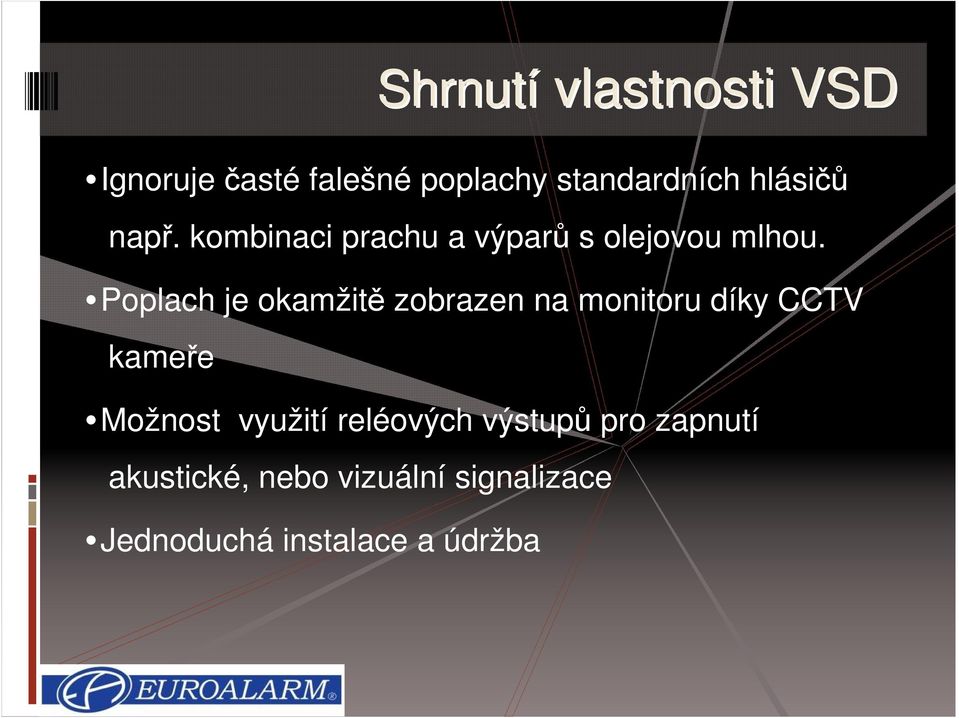

17 Shrnutí vlastnosti VSD Ignoruje časté falešné poplachy standardních hlásičů např. kombinaci prachu a výparů s olejovou mlhou. Poplach je okamžitě zobrazen na monitoru díky CCTV kameře Možnost využití reléových výstupů pro zapnutí akustické, nebo vizuální signalizace Jednoduchá instalace a údržba

18 Globální distribuce poplachů Jednoduché uvedení do provozu Shrnutí vlastnosti VSD Online diagnostika, údržba a testování Digitální vodoznak ve snímku Vizuální paměťový soubor

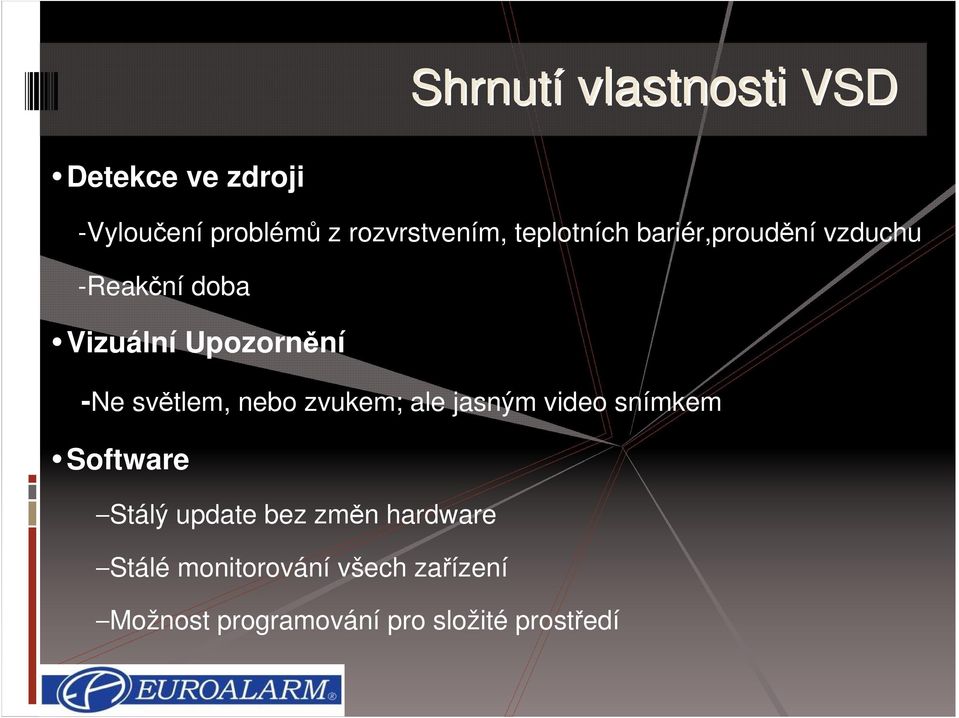

19 Shrnutí vlastnosti VSD Detekce ve zdroji -Vyloučení problémů z rozvrstvením, teplotních bariér,proudění vzduchu -Reakční doba Vizuální Upozornění -Ne světlem, nebo zvukem; ale jasným video snímkem Software Stálý update bez změn hardware Stálé monitorování všech zařízení Možnost programování pro složité prostředí

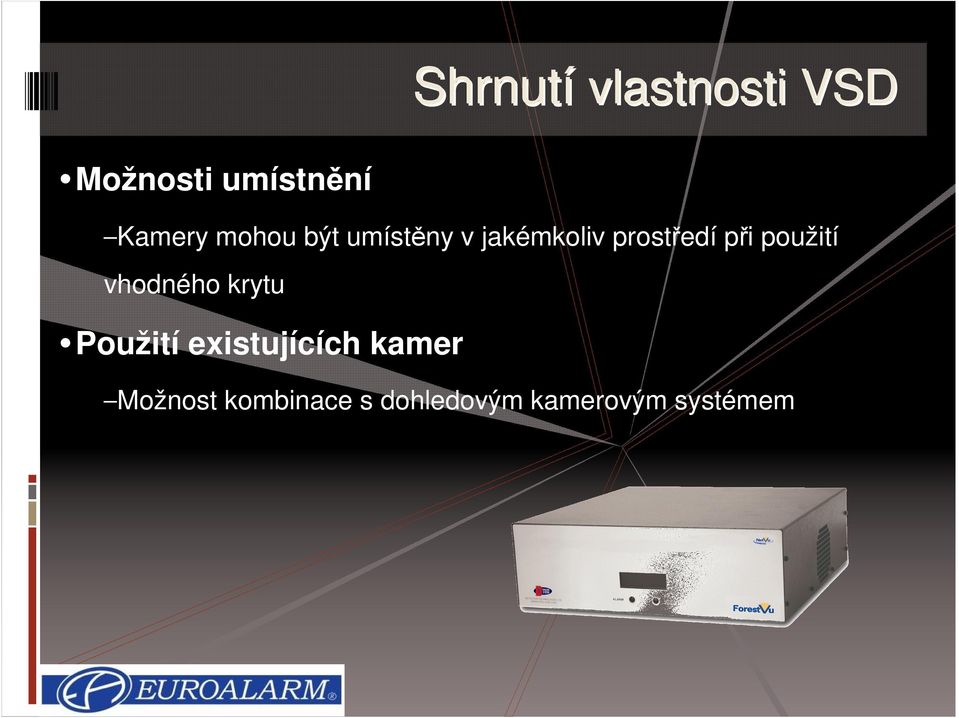

20 Shrnutí vlastnosti VSD Možnosti umístnění Kamery mohou být umístěny v jakémkoliv prostředí při použití vhodného krytu Použití existujících kamer Možnost kombinace s dohledovým kamerovým systémem

21 Detekuje kouř a dává přesnou informaci o jeho místě a charakteru nebezpečí Odpadají problémy typické pro běžné hlásiče Lze nastavit individuální citlivost Výhody VSD Ideální pro aplikace s toxickými, výbušnými, korozivními a radioaktivními látkami Nečeká až se kouř přiblíží k hlásiči Jediný spolehlivý systém detekce v otevřených venkovních prostorech Levná instalace Vysoká spolehlivost Malé náklady na údržbu

22 Typické Aplikace Historické budovy Tunely Železnice Atriové budovy Letecké hangáry Rozsáhlé venkovní prostory Telekomunikace Výrobní haly Chladírny Nákupní centra Generátorové haly Sklady

23 Roayal Airwing Hangar - Dubai Nejnovější a největší letecký hangár na středním východě Délka 600m, výška 30m, šířka 110m Místo až pro 8 Airbusu A380 najednou Použito 64 kamer a 8 jednotek VSD Střežen majetek za více než 20 mld. CZK Nejdřív použity lineární hlásiče, neefektivní, proto byly nasazeny VSD jednotky

24 Další letecké hangáry s VSD British Airways - Londýn Heathrow Virgin Blue Brisbane Hawker Pacific Cairns South African Airways Johannesburg Military Hangars Abu Dhabi Oman Royal Flight - Muscat

25 Depo Stradford Market- UK Obrovské depo kolejových vozidel Problém s falešnými poplachy kvůli provozním výparům Nasazeno 24 kamer a 8 jednotek VSD 11 kolejišť, 24 hodinový provoz VSD dokončeno v roce 2002 od té doby ani jeden falešný požár!

26 Sydney Harbour tunel - Australie 2,3 km dlouhý tunel 2 tuby, 4 proudy Nasazeno 10 jednotek a 80 kamer Vizuální a zvukový poplach v případě problému Díky rychlosti detekce může operátor včas spustit bezpečnostní a záchranné opatření Kamery slouží zároveň jako dohledové

27 London Egg (Swiss Re tower) - UK Budova vysoká více než 180m, 40 pater Díky charakteristice budovy byla zvolena VSD jako jediná možná použitelná technologie Nejdříve nasazena pouze pro zjištění kouře ve speciálním systému vzduchotechniky Při požáru v 4.patře detekce v 9.patře reaguje do 30ti sekund

28 London Egg (Swiss Re tower) - UK Na tomto projektu je použito 18 kamer a 5 jednotek Pro zachování architektonickéčistoty byly využity stávající kamery Systém byl dodatečně nasazen i v 9,5m vysokém atriu budovy

29 Další projekty Komunikační tunely pod Sydney Elektrárny (Irsko, USA, Austrálie, NZ, SA) Budovy parlamentu GB (Portcullis House) Royal Ascot hlavní tribuna Addington Street Hotel (Londýn) Swiss-Re hlavní kancelář v Londýně Tunely (Itálie) FMC Lithium

30 Homologace a ocenění

31 Děkuji za pozornost
