1 Integrované bezpečnostní systémy a možnosti jejich využití na úrovni měst a obcí Ing. Bedřich Dušek, CSc. 1 Johnson Controls

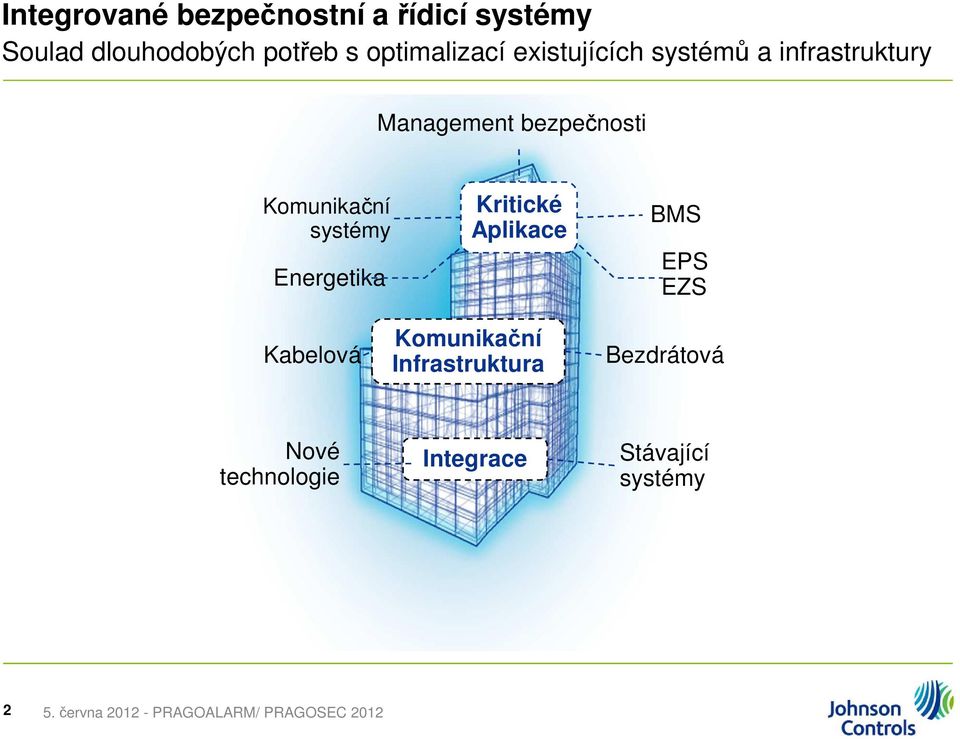

2 Integrované bezpečnostní a řídicí systémy Soulad dlouhodobých potřeb s optimalizací existujících systémů a infrastruktury Management bezpečnosti Komunikační systémy Energetika Kritické Aplikace BMS EPS EZS Kabelová Komunikační Infrastruktura Bezdrátová Nové technologie Integrace Stávající systémy 2

3 Výhody integrací Jednotné dispečerské prostředí zpracování informací všech systémů v jednotném prostředí se stejným komfortem možnost přímého využití dat jednoho ze systémů v systémech ostatních umožňuje aplikaci nejmodernějších prostředků specializovaných dodavatelů pro každý ze systémů společná komunikační infrastruktura - sdílení komunikačních médií jednotné školení jednotná obsluha - rychlejší reakce dispečerů v krizových situacích 3

4 Integrovaná platforma Od inteligentní budovy k inteligentnímu městu a bezpečné lokalitě Slaboproudé systémy Bezpečnostní systémy ( Security ) EZS / PZTS ( Poplachové zabezpečovací a tísňové systémy ) ACS ( přístupové systémy ) CCTV ( Kamerové sledovací systémy ) Protipožární systémy ( Fire ) EPS ( elektrická požární signalizace ) PA ( nouzový a evakuační rozhlas ) Systémy provozu budov ( Bussiness ) Docházkové a stravovací systémy LAN ( strukturovaná kabeláž ) TÚ ( telefonní ústředna ) IS ( informační systémy ) DS ( datové sítě ) Audio ( ozvučení ) JČ ( systém jednotného času ) Ostatní Systémy / Technologie Počítačové sály Správa údržby Správa energetických toků TZB vzduchotechnika / klimatizace / vytápění zdroje tepla, chladu a akumulace zdroje elektr. energie / nouzové napájení / osvětlení 4

5 Metody integrace Integrace / Datová integrace Média Ethernet Arcnet RS-485 RS-232 Společné protokoly LonWorks BACnet N2-Bus Modbus Data Hiway Data Hiway Plus Profibus FND EIB Batibus Fieldbus Ostatní možnosti integrace N.O. / N.C.. Modbu s EIB/KNX M-bus Profibus N2 OPEN, BACnet MSTP Proprietární systémy a aplikace a další Standardy XML 5

6 Integrovaná platforma Od inteligentní budovy k inteligentnímu městu a bezpečné lokalitě Budovy Areály Sídla Města Aglomerace 6

7 Bezpečnostní technologie a aplikace Společný obraz situace, činností a technologií Detekce narušení Ochrana majetku Identifikace Perimetrické sledování Bezpečnostní složky Mobilní Logická kontrola dohled a velení přístupu Fyzická kontrola Sledování přístupu široké oblasti Centralizovaný dohled a velení Kamerový dohled 7

8 Modularita dohledového systému PC + UI Stavebnicovost: Velký počet pracovních stanic TCP/IP Řídicí jednotka Téměř neomezené množství informačních bodů Sběrnice Kontrolér V/V modul Rozšiřující sběrnice 8

9 Komunikativnost dohledového systému TCP/IP PC + UI Konvertor Měděný kabel PC + UI Konvertor PC + UI Vzdálené objekty Více dispečerských pracovišť Různá komunikační média Optické vlákno Sběrnice Kontrolér Konvertor PC + UI V/V modul Bezdrátová komunikace Konvertor Rozšiřující sběrnice 9

10 Metody integrace Příklad datového centra PCO (Remote Alarm Monitoring) P2000 Server GSM RS-232 IU9100 RS-485 GSM xxxxxxx Intranet INTRUSION OPC 5*DVN5000 coax CK721 Ethernet IP FIRE OPC coax coax coax coax RDR2SA Intrusion CCTV Access Control Fire Alarm & Extinguishing Systems Galaxy Dimension 300*sensors including RFID perimeter 64*analogue cameras Panasonic P *door readers 6*V-Flex 4G Bioscrypt Schrack Seconet Integral Evolution 300*sensors 10

11 Metody integrace Příklad centralizovaného dohledu nad datovými centry LCD 24 Future (2014) xxxxxxxxxx xxxxxxxxxxxxxxx SERVER P2000 Marathon xxxxxxxxxx xxxxxxxx Intranet Vzdálené lokality S321IP S321IP xxxxxxxxxxxxxxx Datacenter Offices 6*V-Flex 4G 42*door readers xxxxxxxxxx Datacenter 1*V-Flex 4G 8*S321IP xxxxxxxxxxxxx Offices 3*V-Flex 4G 32*door readers 3*CK721 xxxxxxxxxxxxxx HQ + Datacenter 10*V-Flex 4G 200*door readers 18*CK721 EASY LOBBY visitor management xxxxxxxxx Datacenter 5*V-Flex 4G 2*CK721 xxxxxxxxxx Offices 3*V-Flex 4G 32*door readers 2*CK721 1*DVN 59*lokalit každá 2*čtečka+dveře 11

12 Analytické funkce Inteligentní funkce umožňují sledovat velké množství kamer s malým počtem dispečerů. Příklad detekce kouře a požáru pomocí analýzy videozáznamu Detekce kouře Kouř! Požár! Detekce plamene Detekce plamene z odrazu Detekce pohybu Kontrola přístupu Záznam událostí 12

13 Analytické funkce Příklad sledování pohybu a filtrace statických předmětů pomocí analýzy videozáznamu Sledování pohybu Sledování pohybu Sledování statických předmětů 13

14 Cook County - Případová studie Od inteligentní budovy k inteligentnímu městu a bezpečné lokalitě Popis: Cook County je okres v severovýchodní části amerického státu Illinois. Sídlem je město Chicago. Cook County se skládá ze 128 municipalit, které zahrnují kolem 2000 čtverečních kilometrů. Cook County je druhým nejlidnatějším okresem USA má více než 5 millionů obyvatel. Požadavky: vybudovat páteřní síť s Mobile Access routery a venkovními bezdrátovými přístupovými body a instalovat Cisco IPICS (IP Interoperability and Collaboration System) Přínos: Největší v USA interoperabilní komunikace spojující více než 82 municipalit Poskytuje v nouzových situacích záchranářům data v reálném čase a zajišťuje efektivnější komunikaci. Okres je schopen řešit bezpečnost občanů rychleji a přesněji na základě aktuálních dat. 14
