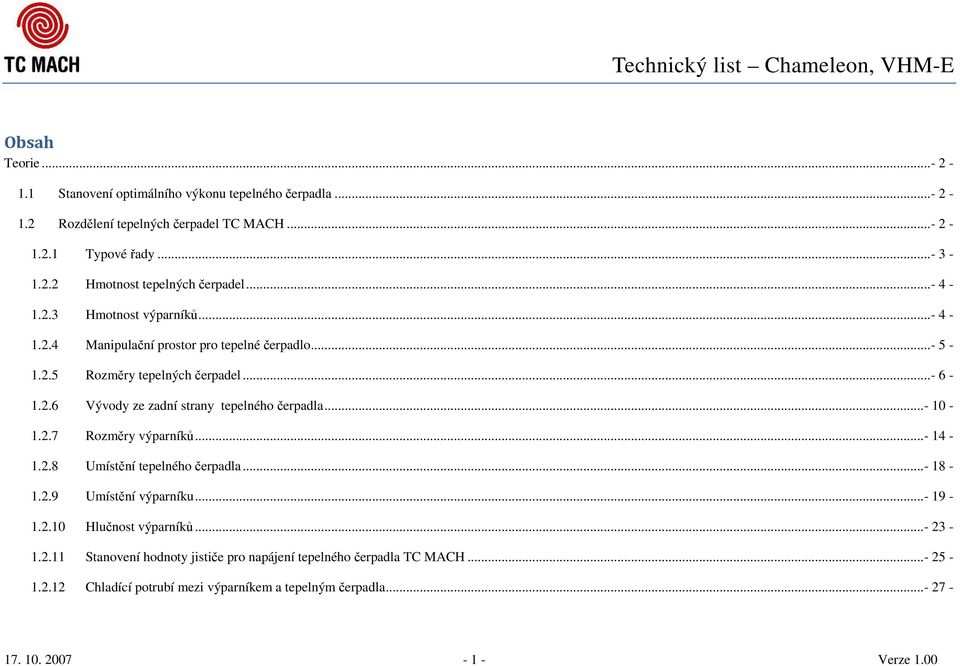

1 Obsah Teorie Stanovení optimálního výkonu tepelného čerpadla Rozdělení tepelných čerpadel TC MACH Typové řady Hmotnost tepelných čerpadel Hmotnost výparníků Manipulační prostor pro tepelné čerpadlo Rozměry tepelných čerpadel Vývody ze zadní strany tepelného čerpadla Rozměry výparníků Umístění tepelného čerpadla Umístění výparníku Hlučnost výparníků Stanovení hodnoty jističe pro napájení tepelného čerpadla TC MACH Chladící potrubí mezi výparníkem a tepelným čerpadla Verze 1.00

2 Teorie 1.1 Stanovení optimálního výkonu tepelného čerpadla 1.2 Rozdělení tepelných čerpadel TC MACH Tepelná čerpadla jsou rozdělena do následujících typových řad, jak je zřejmé z následující tabulky: Verze 1.00

3 1.2.1 Typové řady Verze 1.00

4 1.2.2 Hmotnost tepelných čerpadel Hmotnosti tepelných čerpadel TC Mach VHM-E + Chameleon [kg] Základní jednotka 160 Základní jednotka 204 Kompakt 300 Kompakt 700 Hmotnost stroje 140 kg 170 kg 200 kg 270 kg Hmotnost vody 10 kg 10 kg 200 kg 500 kg Tabulka Hmotnost výparníků Hmotnosti výparníků [kg] Střední šíp Velký šíp Dvou ventilátor Tří ventilátor 100 kg 150 kg kg 270 kg Tabulka Verze 1.00

5 1.2.4 Manipulační prostor pro tepelné čerpadlo Stroj je vždy lepší převážet ve stoje, pokud však podmínky vyžadují převoz v jiné poloze, je nutno po umístění v místnosti nechat tepelné čerpadlo alespoň den ustálit. Je nutno pamatovat, že není vždy jednoduché nastěhovat tepelné čerpadlo do technické místnosti. Pro jeho průchod a postavení jsou nutné následující minimální rozměry: Technický list Chameleon, VHM-E Minimální manipulační prostor postavení v místnosti [mm] Rozměr Základní jednotka 160 Základní jednotka 204 Kompakt 300 Kompakt 700 A B Tabulka 3 Minimální manipulační prostor postavení přes dveře [mm] Rozměr Základní jednotka 160 Základní jednotka 204 Kompakt 300 Kompakt 700 A projde nastojato B C D min 700 min 700 min 700 min 700 Tabulka Verze 1.00

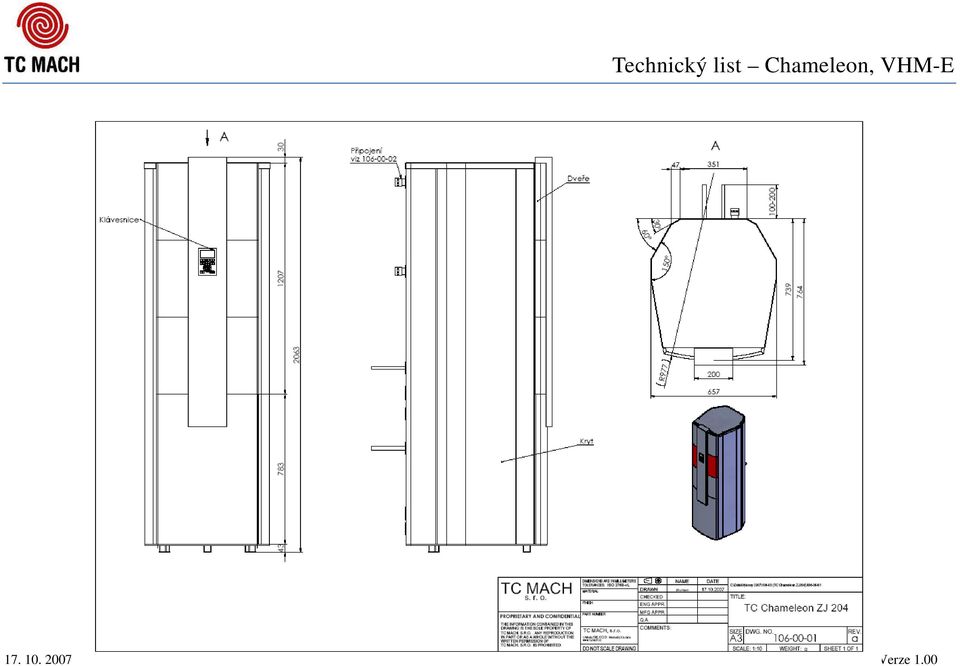

6 1.2.5 Rozměry tepelných čerpadel Verze 1.00

7 Verze 1.00

8 Verze 1.00

9 Verze 1.00

10 1.2.6 Vývody ze zadní strany tepelného čerpadla Verze 1.00

11 Verze 1.00

12 Verze 1.00

13 Verze 1.00

14 1.2.7 Rozměry výparníků Verze 1.00

15 Verze 1.00

16 Verze 1.00

17 Verze 1.00

18 1.2.8 Umístění tepelného čerpadla Tepelné čerpadlo zásadně umísťujeme do technické místnosti, která by měla být v suterénu a pokud možno stranou od obytných místností. Podobně totiž jako třeba mrazák, obsahuje kompresor, který svým provozem produkuje hluk. Tento hluk sice není nijak velký (42-50 db), je třeba však pamatovat na to, že jde o hluk konstantní! Minimální vzdálenosti od stěn: - od zadní stěny - minimální manipulační prostor 400 mm (v některých případech může být menší, dle podmínek a rozhodnutí technika) - od levé stěny - minimální manipulační prostor 400 mm - zepředu - minimální manipulační prostor pro otevírání dveří 800 mm Verze 1.00

19 1.2.9 Umístění výparníku Několik doporučení pro správné umístění výparníků: - Výparník umístěte co nejblíže tepelnému čerpadlu dle níže uvedených schémat. - Není vhodné umísťovat výparník na střechu (z důvodů povětrnostních podmínek, námrazy z odtávání a může dojít i k tepelnému ovlivnění domu). - Výparníky se umísťují na betonové patky nebo celistvý betonový podklad (z hlediska funkce jsou však patky dostatečné). - Je vhodné prostor pod výparníkem ohradit, odvodnit a vysypat oblázky. Při odtávání totiž námraza z výparníků skape na zem a zde zamrzne. - Zajistěte volný výfuk vzduchu z výparníku. Cca 5 metrů před výparníkem by nemělo být nic umístěno. - Nezapomínejte při umístění výparníku dbát na estetickou stránku, aby nedocházelo k narušení vzhledu domu. - Neumísťujte výparník pod hranu střechy tak, aby nedošlo k zasypání výparníku padajícím sněhem Verze 1.00

20 Verze 1.00

21 Verze 1.00

22 Verze 1.00

23 Hlučnost výparníků Technický list Chameleon, VHM-E Z níže umístěné tabulky je patrné, že hlučnost výparníků není vysoká, přesto však je vhodné výparníky umístit do míst, kde svým provozem nebudou rušit. Stanoviště č. Poloha mikrofonu Vzdálenost od zdroje / výška mikrofonu nad terénem L Aeq, T (db) K (db) Výsledná hladina (db) Výparník VHM 11,6 ( výrobní číslo: S ) 1 1,0 m / 1,5 m 49,0-49,0 ± 1,3 2 5,0 m / 3,0 m 42,0 0,3 41,7 ± 1,3 3 10,0 m / 3,0 m 39,0 0,6 38,4 ± 1,8 4 1,0 m / 1,5 m 50,0-50,0 ± 1,3 5 5,0 m / 3,0 m 41,4 0,3 41,1 ± 1,3 6 10,0 m / 3,0 m 38,4 0,7 37,7 ± 1,8 7 1,0 m / 1,5 m 49,1-49,1 ± 1,3 8 5,0 m / 3,0 m 41,6 0,3 41,3 ± 1,3 9 10,0 m / 3,0 m 37,6 0,9 36,7 ± 1, Verze 1.00

24 Tabulka 5 10,0 m 5,0 m Mírný terénní zlom 1,0 m Výparník VHM 11,6 (výrobní číslo: S ) Provoz 4 1,0 m 1 1,0 m 5 4,0 m 5,0 m 5,0 m 2 10,0 m 6 Volný pohltivý terén (trávník) Tiskárenská Moravský Krumlov 3 A' A ,0 m 0,000 1,5 m Pohled A - A' Verze 1.00

25 Stanovení hodnoty jističe pro napájení tepelného čerpadla TC MACH Jističe tepelného čerpadla stanovujeme dle následujících vzorců a vždy vybereme vyšší hodnotu: a) Proud a = B1 + B2 + Proud TČ b) Proud b = Součet jističů všech spirál v tepelném čerpadle Jistič = Max (proud a, b) Typ TČ MACH Proud TČ B1 = 3 kw B2 = 4,5 kw B2 = 6,0 kw B2 = 7,5 kw TC MACH 9,1 kw 3*7,4A 3*4,8A 3*7,2A 3*9,A 3*12A TC MACH 11,6 kw 3*8,0A 3*4,8A 3*7,2A 3*9,A 3*12A TC MACH 13,6 kw 3*9,8A 3*4,8A 3*7,2A 3*9,A 3*12A TC MACH 15,0 kw 3*11,5A 3*4,8A 3*7,2A 3*9,A 3*12A TC MACH 19,6 kw 3*18A 3*4,8A 3*7,2A 3*9,A 3*12A TC MACH 27,1 kw 3*24A 3*4,8A 3*7,2A 3*9,A 3*12A TC MACH 34,0 kw 3*29A 3*4,8A 3*7,2A 3*9,A 3*12A TC MACH 40,2 kw 3*32A 3*4,8A 3*7,2A 3*9,A 3*12A Tabulka Verze 1.00

26 Pro zjednodušení jsou hodnoty vypočtené dle prvního vzorce v následujících dvou tabulkách: TC Chameleon Kompakt + VHM-E Kompakt TC Ochrana Napájecí Spirály Jistič TČ FI Kabel (kw) (A) (A) CYKY 7, ,5 3*20 3*25 5Cx2,5 8, ,5 3*20 3*25 5Cx2,5 9,1 3+4,5+4,5 3*20 3*25 5Cx2,5 1,6 3+4,5+6 3*25 3*40 5Cx4 13,6 3+4,5+6 3*25 3*40 5Cx4 15,0 4, *32 3*40 5Cx6 19,6 4, ,5 3*40 3*50 5Cx10 27,1 4, ,5 3*40 3*50 5Cx10 34, ,5+7,5 3*50 3*63 5Cx16 40, ,5+7,5 3*50 3*63 5Cx16 TC TC Chameleon ZJ + VHM-E ZJ Ochrana Jistič TČ Zákl. jedn. FI (A) (A) Napájecí Kabel CYKY 7, *10 3*13 5Cx1,5 8, *13 3*16 5Cx1,5 9, *13 3*16 5Cx1,5 11, *13 3*16 5Cx1,5 13, *16 3*20 5Cx1,5 15, *16 3*20 5Cx1,5 19, *20 3*25 5Cx2,5 27, *25 3*40 5Cx4 34, *32 3*40 5Cx6 40, *40 3*50 5Cx10 Tabulka 7 Tabulka 8 Charakteristiku jističe volíme C nebo D, aby byla zajištěna krátkodobá přetížitelnost jističe při rozběhu tepelného čerpadla Verze 1.00

27 Chladící potrubí mezi výparníkem a tepelným čerpadla Pro chladící potrubí mezi tepelným čerpadlem a výparníkem lze zhotovit dle místních podmínek podle jednoho ze tří základních schémat uvedených níže. Je však nutné na každém jednotlivém úseku dodržet spád od tepelného čerpadla k výparníku a to alespoň 3cm/10m! Tento spád slouží k návratu oleje do kompresoru tepelného čerpadla Vodorovné vedení chladícího potrubí mezní hranice Při délce větší než 10m je nutné sací potrubí rozdělit sifonem na dva úseky a v obou úsecích dodržet výše uvedený spád! Verze 1.00

28 Výparník níže Verze 1.00

29 Výparník výše Toto je umístění, které pro správnou funkci tepelného čerpadla nevyžaduje žádné úpravy chladícího potrubí Verze 1.00
