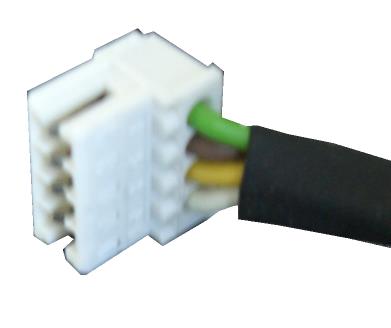

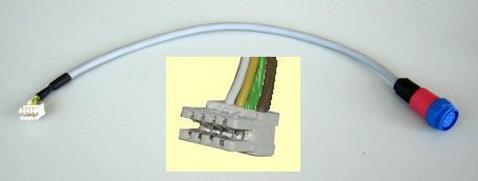

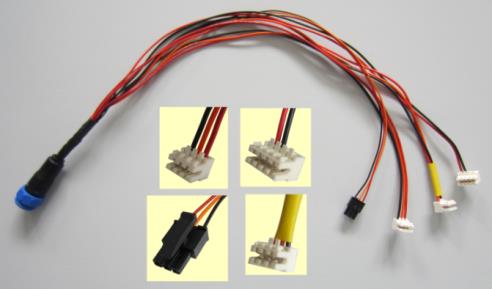

2 Sidekick PC - průvodce pro AMI Interface konektory Používejte správný kabel pro připojení na elektroniku Verze 3 USB Zařízení Mini Interface AMI v3.0 ref /2 EDGE RAST-5 ref /6 JST NVR04 ref /0 ref /8 ref /4 Service Kit ref /4 JST XA ref /2 Propojovací kabel ref /0 MACS kabel ref /6 ESSE-N, BRE

3 Sidekick PC - průvodce pro AMI Interface konektory Používejte správný kabel pro připojení na elektroniku Verze 1 Verze 2 EDGE RAST-5 ref /6 JST NVR04 ref /0 ref /8 ref /8 ref /4 JST XA ref /2 MACS kabel ref /6 ESSE-N, BRE

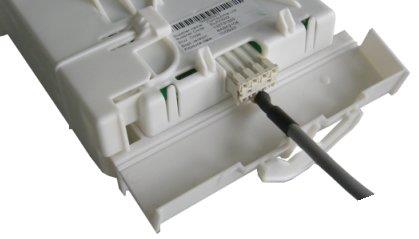

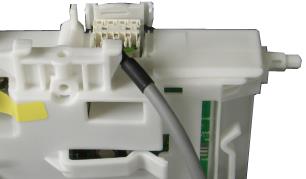

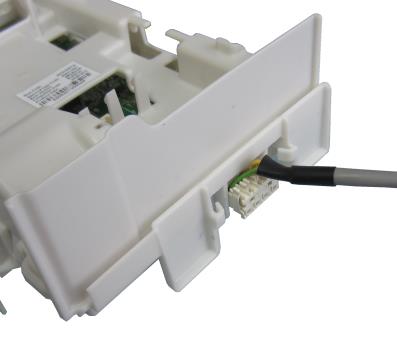

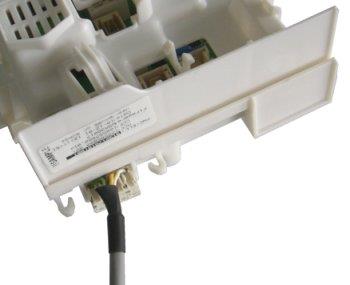

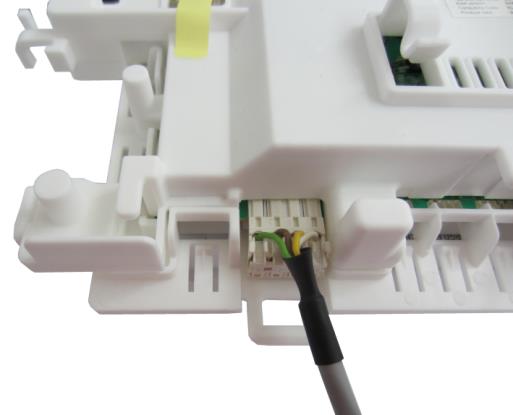

4 Odstraňte západku V některých případech není v plášti elektroniky dostatek místa pro zasunutí na konektor. Proto doporučujeme odstranit západku, kterou vidíte na obrázku vpravo. Tím získáte volný přístup k nasazení na konektor. V některých případech není v plášti elektroniky dostatek místa pro zasunutí na konektor. Proto doporučejeme odstranění vodítek, které vidíte na obrázku. Tím získáte volný přístup k nasazení na konektor. ESSE-N, BRE

5 ESD = Electro Static Discharge Upozornění! V současné době je velké množství elektronik distribuováno bez ochranného plastového krytu. U elektronik dodávaných bez ochranného obalu je nutné manipulovat s elektronikou opatrně, aby nedošlo k jejímu poškození vlivem ESD (elektrostatického výboje)! Pro zabránění podobného poškození elektroniky během konfigurace je nutné použít "Sadu proti elektrostatickému výboji". Servisní mechanik i Sada proti elektrostatickému výboji musí být při manipulaci s elektronikou uzemněna. Obj. číslo Sady proti elektrostatickému výboji je /4 Servisní Manuál ESSE-N, BRE

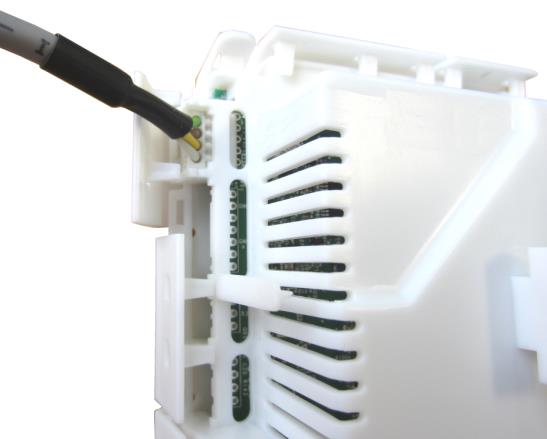

6 Připojení k elektronikám praček EWM1000 EDGE RAST-5 EWM1000+ EWM2000 EVO / NEW EWM3000 NEW EDGE RAST-5 ESSE-N, BRE

7 Připojení k elektronikám praček ENV06 EWM1100 ENV06 EWM2100 ENV06 EWM2500 ENV06 EWM3500 JST NVR04 ESSE-N, BRE

8 Připojení k elektronikám praček EWM09 Porcia EDGE RAST-5 EWM09 Rayong EDGE RAST-5 ESSE-N, BRE

9 Připojení k elektronikám praček Projekt: New Collection, Inspiration EWM10 Pračky EDGE RAST-5 Projekt: New Collection, Inspiration EWM10 Pračky horní plnení EDGE RAST-5 ESSE-N, BRE

10 Připojení k elektronikám praček EWX11 Pračky EDGE RAST-5 EWX11 Pračky horní plnení EDGE RAST-5 ESSE-N, BRE

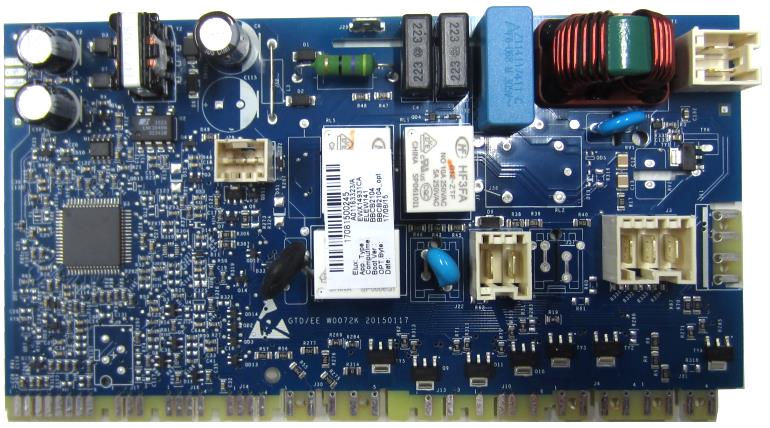

11 Připojení k elektronikám praček EWX13 Pračky, Pračky horní plnení EDGE RAST-5 EWX14 Pračky, Pračky horní plnení Adapter EDGE RAST-5 ESSE-N, BRE

12 Připojení elektronik pračko sušiček EWD10 EWX11 EDGE RAST-5 ESSE-N, BRE

13 Připojení k elektronikám sušiček EDR1000 EDGE RAST-5 EDR2000 EDR2000 EVO EDGE RAST-5 ESSE-N, BRE

14 Připojení k elektronikám sušiček ENV06 EDR2000 JST NVR04 ESSE-N, BRE

15 Připojení k elektronikám sušiček Project: Sahara EDR10 EDGE RAST-5 ESSE-N, BRE

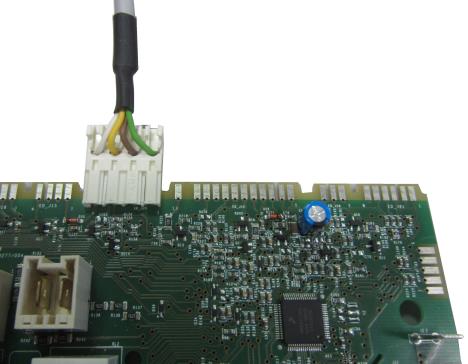

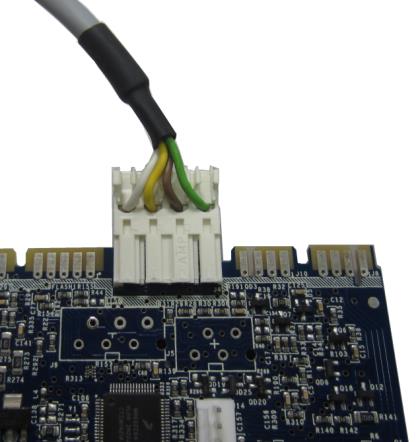

16 Připojení k elektronikám sušiček Project: Sahara EDR12 EDGE RAST-5 Project: One EDR14 Adapter EDGE RAST-5 ESSE-N, BRE

17 Připojení k elektronikám sušiček Project: One EDR16 EDGE RAST-5 ESSE-N, BRE

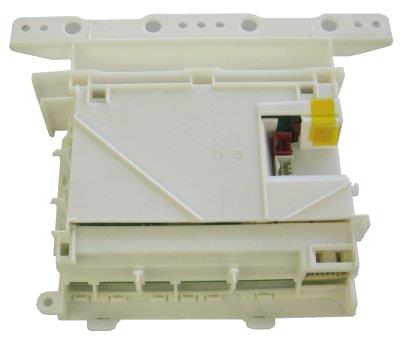

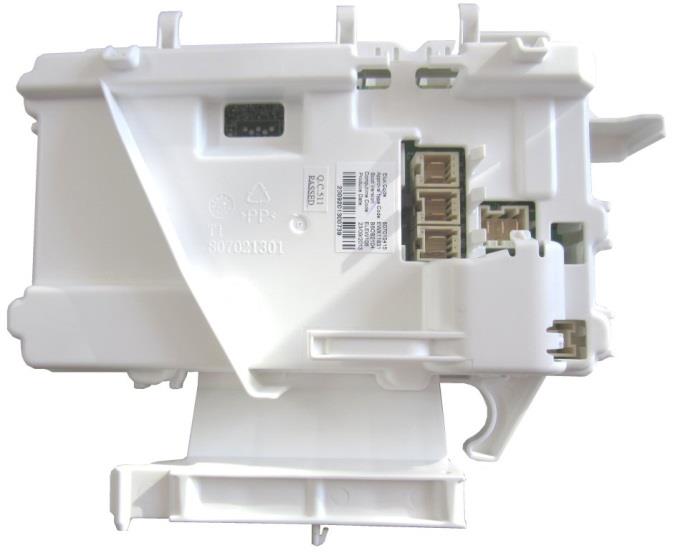

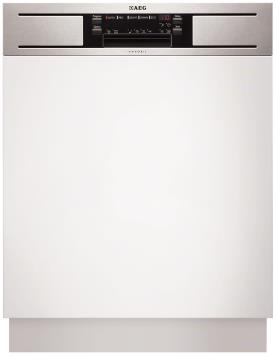

18 Připojení k elektronikám myček nádobí DIVA1 EDW5xx DIVA1 EDW500 DIVA1 EDW503 Adapter ESSE-N, BRE

19 Připojení k elektronikám myček nádobí DIVA1 EDW1003 DIVA1 EDW1xxx DIVA1 EDW1100 DIVA1 EDW1110 ESSE-N, BRE

20 Připojení k elektronikám myček nádobí DIVA1 EDW1500 DIVA1 EDW1503 ESSE-N, BRE

21 Připojení k elektronikám myček nádobí DIVA1 EDW1510 ESSE-N, BRE

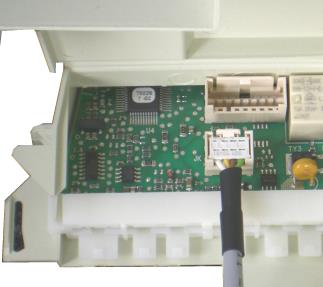

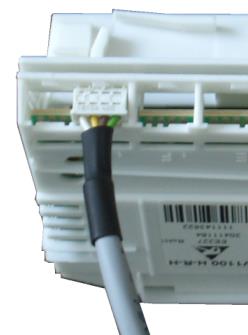

22 Připojení k elektronikám myček nádobí Propojovací kabel + EDW1xxx EDW1003 EDW1100 EDW1500 EDW1503 EDW1510 EDW750 NTC, senzor zakalení DAAS Odpojte 8-pól.konektor (se 4 nebo 8 vodiči) od elektroniky a připojte 8-pól. Konektor propojovacího kabelu. Připojte 8-pól.konektor vytažený z elektroniky do 8-pól.konektoru propojovacího kabelu. Připojte kabel do 4- pól.konektoru propojovacího kabelu. ESSE-N, BRE

23 Připojení k elektronikám myček nádobí DIVA1 EDW2xxx DIVA1 EDW2000 DIVA2 EDW750 Propojovací kabel + ESSE-N, BRE

24 Připojení k elektronikám myček nádobí DIVA2 EDW1750 DIVA2 EDW1xxx-2G ESSE-N, BRE

25 Připojení k elektronikám myček nádobí DIVA2 EDW3000 Dorotea 60cm PB100 Domodossola 45cm PB100 ESSE-N, BRE

26 Připojení k elektronikám myček nádobí Dorotea 60cm PB200 Domodossola 45cm PB200 Dorotea 60cm PB300 Domodossola 45cm PB300 ESSE-N, BRE

27 Připojení k elektronikám myček nádobí Dorotea 60cm PB100, PB200, PB300 Od září 2015, vestavné spotřebiče vyrobené ve výrobním závodě Solaro s výrobním číslo od Spotřebič obsahuje přídavný kabel pro připojení modulu Sidekick - konektor je na levé spodní straně spotřebiče. Pro nahrání nového softwaru tedy již není nutná demontáž spotřebiče z kuchyňské linky. * Demontujte spodní panel, * Konektor pro připojení modulu Sidekick se nachází u levé přední nohy spotřebiče. ESSE-N, BRE

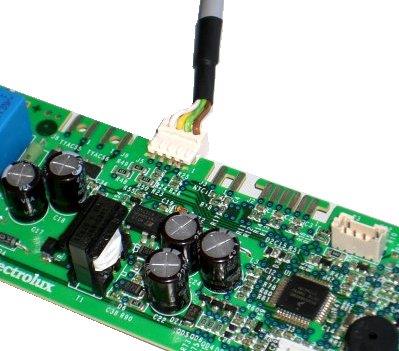

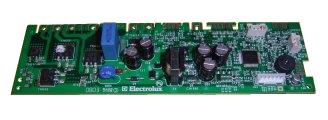

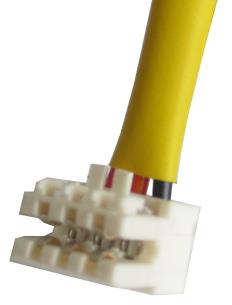

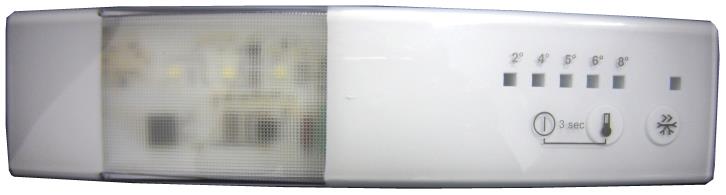

28 Připojení k elektronikám chladniček a mrazniček ERF2001 ERF Generace JST XA ESSE-N, BRE

29 Připojení k elektronikám chladniček a mrazniček ERF2501 JST XA ERF2002 JST XA ESSE-N, BRE

30 Připojení k elektronikám chladniček a mrazniček ERF2003 JST XA ERF501L JST XA ESSE-N, BRE

31 Připojení k elektronikám chladniček a mrazniček ERF502L JST XA ESSE-N, BRE

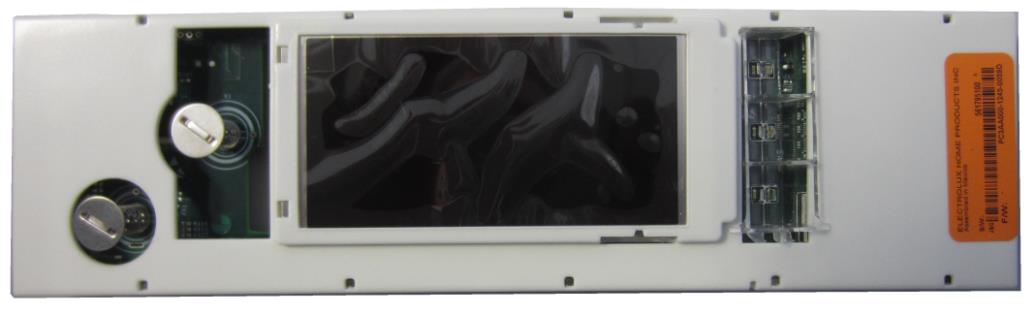

32 Připojení na troubu a elektroniku trouby Trouba Projekt: Projekt:! Upozornění! Apollo 60cm Ariane 45cm Týká se všech trub s ovládací elektronikou PC III! Ovládací elektroniku PC III není možno konfigurovat pomocí modulu Sidekick. Ovládací elektroniky jsou konfigurovány ve výrobním závodě a jsou dodány již nakonfigurované. ESSE-N, BRE

33 Připojení na troubu a elektroniku trouby Trouba Projekt: Apollo, Sputnik 60cm Projekt: Ariane, Opole 45cm MACS kabel Trouby určené pro Švýcarsko se servisním vstupem 60cm 45cm Opole ESSE-N, BRE

34 Připojení na troubu a elektroniku trouby Trouba Projekt: Apollo, Sputnik 60cm Projekt: Ariane, Opole 45cm MACS kabel Trouby bez servisního vstupu Připojení na zadním panelu Trouba Projekt: Schwanden 38cm MACS kabel Připojení na pravé straně ESSE-N, BRE

35 Připojení na troubu a elektroniku trouby Zadávací elektronika Vision Cooking Update (VCU) MACS kabel Například: Konfigurace je možná - nový software Elektronika nekonfigurovaná / nová Elektronika již obsahující software Upozornění! Pro opakované nahrání firmwaru je nutno se přibližně po dobu 5 vteřin dotknout prsty konektoru. Po zobrazení chybového hlášení F239 můžete spustit konfiguraci/nahrání softwaru! Konfigurace není umožněna - starý software ESSE-N, BRE

36 Připojení na troubu a elektroniku trouby Zadávací elektronika Omega MACS kabel Například: Konfigurace je možná - nový software Elektronika nekonfigurovaná / nová Elektronika již obsahující software Upozornění! Pro opakované nahrání firmwaru je nutno se přibližně po dobu 5 vteřin dotknout prsty konektoru. Po zobrazení chybového hlášení F239 můžete spustit konfiguraci/nahrání softwaru! Konfigurace není umožněna - starý software ESSE-N, BRE

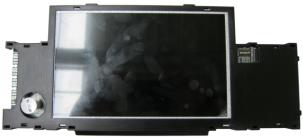

37 Připojení na troubu a elektroniku trouby Zadávací elektronika Hexagon MACS kabel Správné připojení konektoru! Nesprávné připojení konektoru! Například: Konfigurace je možná - nový software Elektronika nekonfigurovaná / nová Elektronika již obsahující software Konektor Konfigurace není umožněna - starý software Konektor ESSE-N, BRE

38 Připojení na troubu a elektroniku trouby Zadávací elektronika Vision Cooking Update + (VCU+) MACS kabel Elektronika nekonfigurovaná / nová Elektronika již obsahující software Upozornění! Pro opakované nahrání firmwaru je nutno se přibližně po dobu 5 vteřin dotknout prsty konektoru. Po zobrazení chybového hlášení F239 můžete spustit konfiguraci/nahrání softwaru! ESSE-N, BRE

39 Připojení elektronik varných desek Zadávací elektronika! Upozornění! Projekt: HalfKitten Týká se všech varných desek s ovládací elektronikou PC III! Ovládací elektroniku PC III není možno konfigurovat pomocí modulu Sidekick. Ovládací elektroniky jsou konfigurovány ve výrobním závodě a jsou dodány již nakonfigurované. ESSE-N, BRE

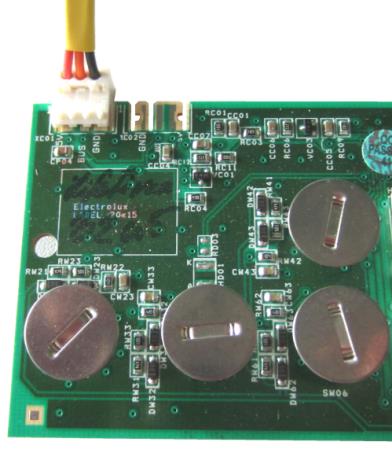

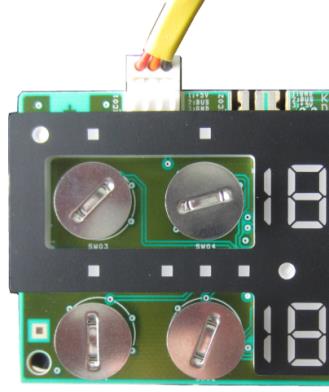

40 Připojení elektronik varných desek Zadávací elektronika Raven MACS kabel Zadávací elektronika Kite C MACS kabel ESSE-N, BRE

41 Připojení elektronik varných desek Zadávací elektronika Kingfisher MACS kabel Zadávací elektronika FalconQC MACS kabel ESSE-N, BRE

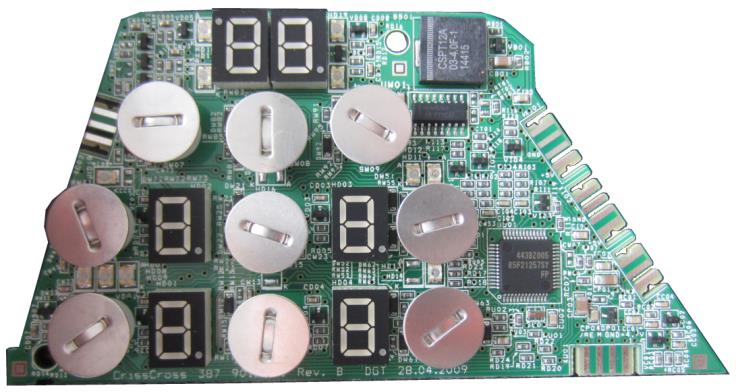

42 Připojení elektronik varných desek Zadávací elektronika Pelican MACS kabel Zadávací elektronika CrissCross MACS kabel ESSE-N, BRE

43 Připojení elektronik varných desek Zadávací elektronika Jackdaw MACS kabel Zadávací elektronika Budgie MACS kabel ESSE-N, BRE
