1 MARIE PACS S PACSem hezky od podlahy když se data sypou! Telemedicína, Brno, 3. března 2014 RNDr. Milan Pilný

2 MARIE PACS Je to systém pro práci s obrazovými DICOM daty v medicíně. Je klasifikován jako zařízení třídy IIb Vývoj, implementace a služby jsou certifikovány v souladu s ISO standardy včetně CE značky

3 OBECNÉ VLASTNOSTI ŘEŠENÍ MARIE PACS Práce s velkými objemy dat Práci s DICOM daty zajišťuje hlavně MARIE Server Jde o relativně líné systémy Rychlý hardware je výhodou Zásada ukládání dat minimálně do dvou fyzicky oddělených datových úložišť Doporučeny jsou minimálně tři Třetím bývá páska, která se zpravidla využívá již při stávajících systémech v nemocnicích (RIS/HIS) Factory support plan (FSP) dálková správa

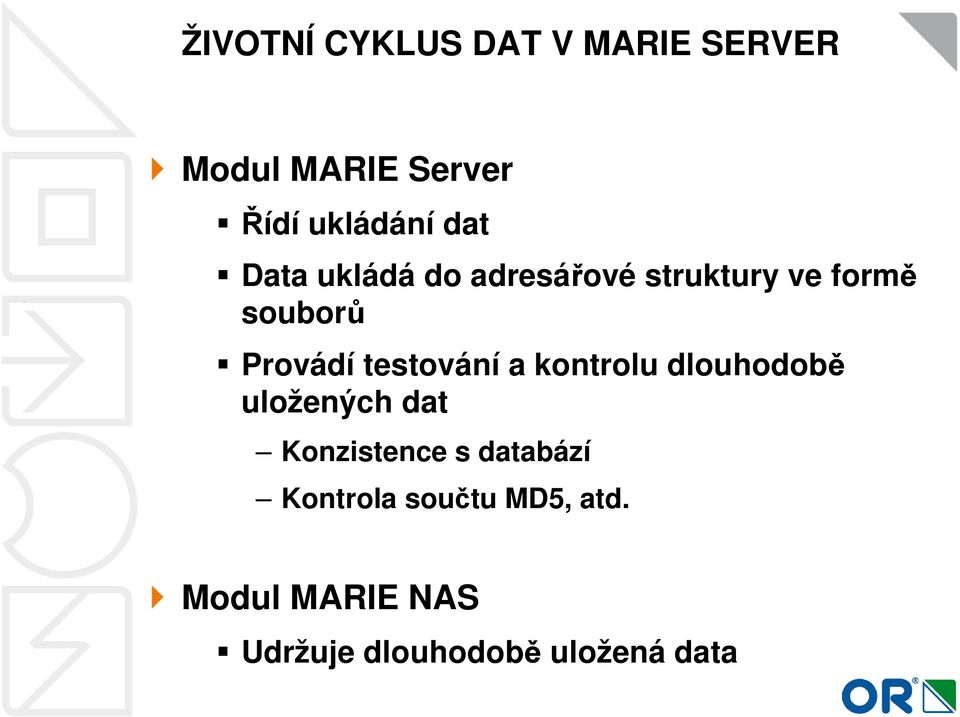

4 ŽIVOTNÍ CYKLUS DAT V MARIE SERVER Modul MARIE Server Řídí ukládání dat Data ukládá do adresářové struktury ve formě souborů Provádí testování a kontrolu dlouhodobě uložených dat Konzistence s databází Kontrola součtu MD5, atd. Modul MARIE NAS Udržuje dlouhodobě uložená data

5 TYPICKÉ OBJEMY DAT PRO PACS Rentgeny (CR, DR) 2 snímky/studii (16MB) Mamografie (MG) 4 snímky/studii (200MB) Počítačová tomografie (CT) Magnetická rezonance (MR) stovky až tisíce snímků/studii (50MB 3GB) Ultrazvuky (US) Angioskopie (XA) smyčky (5MB 1GB)

6 MARIE NAS STANDARDNÍŘEŠENÍ Network Area Storage (NAS) Nabízí své diskové kapacity Komunikuje via NFS Může samostatně testovat uložená data Lze podporovat více NAS najednou Lze stanovit postupnost ukládání dat při více úložištích Uložená data jsou modulem MARIE Server pravidelně testována na MD5 checksum

7 MARIE NAS 3RD PARTY DISKOVÉ POLE Pro velké objemy dat (od TB) je NUTNÉ nahradit jednoduché NAS ve formě: Velkého diskového pole Záleží na návrhu a možnostech Bývá doporučeno minimálně RAID5 RAID5 odebírá kapacitu datového úložiště Při havárii u velkých datových polí může dojít k nenávratné ztrátě dat Sofistikovaného systému pro ukládání dat MAS GMAS a další cenově nedostupné

8 MARIE NAS 3RD PARTY DISKOVÉ POLE Výhoda je ta, že je možné spřáhnout kapacity disků do jednoho velkého datového objemu Nevýhoda: Většina řadičů nepodporuje SMART technologie na úrovni jednotlivých pevných disků Podle chytrosti datového úložiště je možné eliminovat riziko ztráty uložených dat Nejde o samospasitelnéřešení za určitých podmínek může selhat a MARIE o tom neví. Nelze propojit s MARIE Server funkčnostmi, tato komunikace se zařízeními bývají relativně hloupá.

9 MARIE NAS MAS/GMAS Pro MARIE Server je to BlackBox HP Medical Archive Solution IBM Grid Medical Archive Solution Proprietárnířešení práce s libovolným objemem dat v souladu s běžnými zvyklostmi. Komunikace via NFS protokol Objektově via https protokol Pro MPACS nevíme ani obsazenost daty!!!

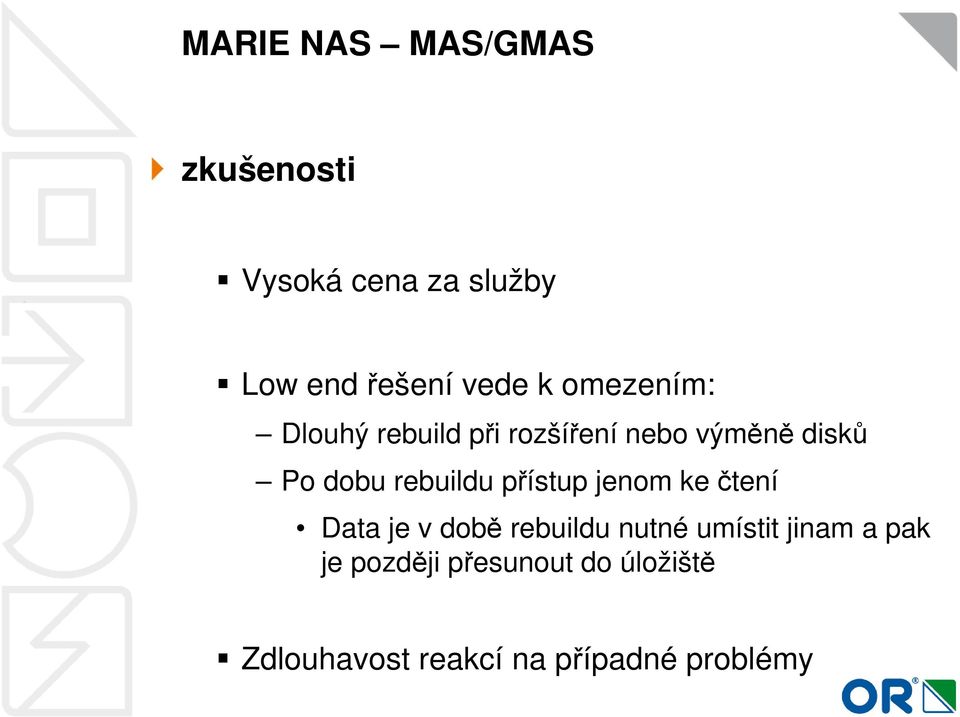

10 MARIE NAS MAS/GMAS zkušenosti Vysoká cena za služby Low end řešení vede k omezením: Dlouhý rebuild při rozšíření nebo výměně disků Po dobu rebuildu přístup jenom ke čtení Data je v době rebuildu nutné umístit jinam a pak je později přesunout do úložiště Zdlouhavost reakcí na případné problémy

11 MARIE NAS CO CHCEME Hledisko uživatele: Jednoduchý a rychlý způsob ukládání dat vytahování dat Jednoduchá údržba uložených dat Uživatel musí mít jistotu, že datové úložiště funguje a je spolehlivé a pokud možno nezávislé na hardware.

12 MARIE NAS CO CHCEME Hledisko realizace: Možnost použití hardware nezávisle na dodavateli Možnost vytvoření virtuálního úložiště přes více serverů Spolehnutí se na nespolehlivost začleněného HW Snadná výměna HW komponent v době běhu úložiště uživatel nesmí nic poznat Podpora vícenásobných kopií dat do více lokalit nezávisle na jejich zdroji co do systému padne, to se automaticky na úrovni bloků zreplikuje

13 MARIE NAS CO CHCEME Hledisko realizace: Otevřenost k nadřazenému informačnímu systému Podpora Linuxových operačních systémů Ext4 (Fourth Extended Filesystem) Btrfs (B-tree Filesystem) Spolehlivost a jednoduchost obnovy dat, která byla do systému vložena

14 MARIE NAS E(NTERPRISE) Nový produkt řešení MARIE PACS Navazuje na MARIE Server Podporuje Linuxové operační systémy Je spolehlivý Jednoduchost obnovy dat Skrz jeden vstupní bod jsou automaticky prováděny kopie dat v závislosti na předem definovaných podmínkách

15 MARIE NAS E(NTERPRISE) Uložená data jsou testována v návaznosti na pravidlech definovaných v MARIE NAS E Data jsou ukládána ve formě stripů a v této formě jsou duplikována do vzdálených datových úložišť. V případě výpadku HW jsou automaticky kopírována ze zálohy odpovídající vypadlé oblasti do oblasti jiné Široká škála možností předem nastavených definic pro přesun dat v případě havárie hardware.

16 MARIE NAS E(NTERPRISE) Je novéřešení pro ukládání dat v rámci řešení MARIE PACS Modul je obecně použitelný i pro jiné systémy využívající ukládání dat různých formátů a objemů. Systém je velice rychlý, stabilní a nezávislý na dodavateli hardware Přístup k datům je podporován Blokově Souborově Objektově

17 Děkuji za vaši pozornost Milan Pilný, RNDr.
