1 Kontakt PERI, spol. s r.o. bednění lešení služby Průmyslová Jesenice u Prahy tel.: info@peri.cz Obsah Strana ocelový rám 2 Poslední změny Datum Iniciály Strana Nová verze 09/2015 I fw hliníkový rám 13 kloubový roh 20 Roh 23 Vložka WDA 25 Betonářská lávka 33 Šachtový díl 37 Příslušenství 40 Vysvětlivky znaků 53 Jen pro interní použití. NK_ _cz 1 53

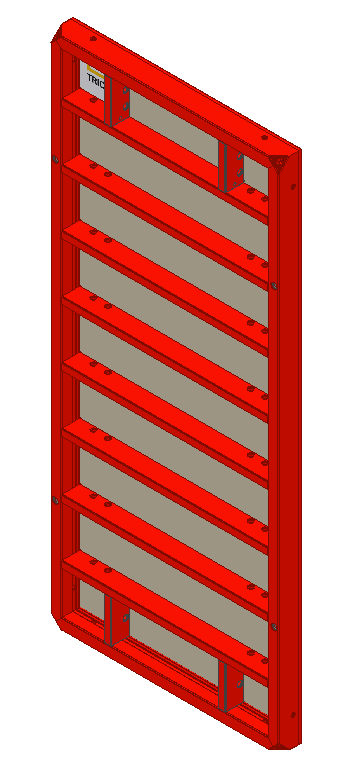

2 rám ocelový Č. Číslo výrobku 1 Čelní profil 1 2 Odbedňovací roh Podélný profil 2 4 Žebro 5 Lemovací vložka Jen pro interní použití. NK_ _cz 2 53

3 Výrobek Číslo výrobku Výrobek Číslo výrobku Panel TR/4 330x Panel TR/4 330x Panel TR/4 330x Panel TR/4 330x Panel TR/4 330x Panel TR/4 330x Víceúčelový panel TRM/4 330x Doplňkový panel TR/4 330x Panel TR 270x Panel TR 270x Panel TR 270x Panel TR 270x Panel TR 270x Panel TR 120x Panel TR 120x Panel TR 120x Panel TR 120x Panel TR 120x Panel TR 120x Víceúčelový panel TRM 120x Doplňkový panel TR 120x Panel TR 60x Panel TR 60x Panel TR 60x Panel TR 60x Panel TR 270x Víceúčelový panel TRM 270x Doplňkový panel TR 270x Jen pro interní použití. NK_ _cz 3 63

4 ocelový rám Vytržené části profilu a výztuhy Deformace čelního profilu promáčknutí způsobené sestavovacím hákem Tabulka (str. 11) poškození způsobené hrubým zacházením Tabulka (str. 11) Jen pro interní použití. NK_ _cz 4 53

5 ocelový rám Deformovaný podélný profil promáčknutí způsobené sestavovacím hákem poškození způsobené hrubým zacházením Díry v panelech Ø 3 cm > Ø 3 cm v podélném profilu > Ø 3 cm v čelním profilu nebo žebru Tabulka (str ) Jen pro interní použití. NK_ _cz 5 53

6 ocelový rám Promáčknuté žebro Tabulka (str. 12) Poškozená nebo vytrhnutá lemovací vložka v žebru pokud je možné narovnání pokud není možné narovnání Tabulka (str. 12) vytrhnutá lemovací vložka Tabulka (str. 12) Jen pro interní použití. NK_ _cz 6 53

7 ocelový rám Diagonálně ohnutý panel A rozdíl mezi A a B > 6 mm B Ohnutý panel > 8 mm Jen pro interní použití. NK_ _cz 7 53

8 ocelový rám Vyboulený profil 5 mm hloubka > 5 mm hloubka Vyboulená hrana profilu > 3 mm a 10 mm > 10 mm Vyměňte starou překližku a opravte hranu Jen pro interní použití. NK_ _cz 8 53

9 ocelový rám Prasklina ve sváru rohu Prasklina ve sváru na hraně profilu pokud je ohnutý profil pokud není ohnutý profil Jen pro interní použití. NK_ _cz 9 53

10 ocelový rám Deformovaný odbedňovací roh Poškozená nebo chybějící lemovací vložka Díry v rámu způsobené zrezivěním Test s 300 g kladivem Jen pro interní použití. NK_ _cz 10 53

11 Výrobek Náhradní díl Čelní profil Číslo servisního artiklu Čelní profil Čelní profil Čelní profil Čelní profil Čelní profil Čelní profil Jen pro interní použití. NK_ _cz 11 63

12 Výrobek Náhradní díl Žebro Číslo servisního artiklu Žebro Žebro Žebro Žebro Žebro Žebro Žebro Žebro Žebro Jen pro interní použití. NK_ _cz 12 63

13 hliníkový rám Č. Číslo výrobku 1 Čelní profil 1 2 Podélný profil 3 Lemovací vložka Žebro 5 Lemovací vložka Platné pro: Číslo výrobku Panel TRA 270x Panel TRA 270x Panel TRA 270x Panel TRA 90x Panel TRA 90x Panel TRA 90x Víceúčelový panel TAM 270x Víceúčelový panel TAM 90x Jen pro interní použití. NK_ _cz 13 53

14 hliníkový rám Vytržené části profilu a výztuhy Deformace čelního profilu promáčknutí způsobené sestavovacím hákem poškození způsobené hrubým zacházením Jen pro interní použití. NK_ _cz 14 53

15 ocelový rám Deformovaný podélný profil promáčknutí způsobené sestavovacím hákem poškození způsobené hrubým zacházením Díry v panelu Jen pro interní použití. NK_ _cz 15 53

16 hliníkový rám Promáčknuté žebro Poškozená nebo vytrhnutá lemovací vložka v žebru pokud je možné narovnání pokud není možné narovnání vytrhnutá lemovací vložka Jen pro interní použití. NK_ _cz 16 53

17 hliníkový rám A Diagonálně ohnutý panel rozdíl mezi A a B > 6 mm B Ohnutý panel > 8 mm Jen pro interní použití. NK_ _cz 17 53

18 hliníkový rám Vyboulený profil 5 mm hloubka > 5 mm hloubka Vyboulená hrana profilu 3 mm > 3 mm a 10 mm > 10 mm Vyměňte starou překližku a opravte hranu Jen pro interní použití. NK_ _cz 18 53

19 hliníkový rám Prasklina ve sváru rohu Prasklina ve vnitřním sváru rohu Jen pro interní použití. NK_ _cz 19 53

20 Kloubový roh TGE Č. Číslo výrobku 1 Čelní deska Kloub 3 Ocelová deska Plocha k betonu 3 4 Platné pro: Číslo výrobku Kloubový roh TGE/ Kloubový roh TGE Kloubový roh TGE Jen pro interní použití. NK_ _cz 20 53

21 Kloubový roh TGE Promáčknutí nebo zlomení profilu nebo plochy k betonu 3 mm > 3 mm a 10 mm > 10 mm Diagonálně ohnutý rám A rozdíl mezi A and B > 5 mm B Jen pro interní použití. NK_ _cz 21 53

22 Kloubový roh TGE Desription Ohnutá deska Funkce roh lze zavřít obtížně Poté panty nastříkejte olejem roh nelze zavřít Nefunkční roh po čištění a opravě Jen pro interní použití. NK_ _cz 22 63

23 Roh Č. Číslo výrobku 1 Čelo rohu 1 2 Čelní profil 3 Výztuha Podélný profil 5 Žebro 3 6 Opěra Platné pro: Číslo výrobku Roh TAE Roh TAE Roh TE Roh TE Roh TE Jen pro interní použití. NK_ _cz 23 53

24 Roh Ohnutý panel > 8 mm Ohnutý roh v úhlu > 10 mm Jen pro interní použití. NK_ _cz 24 53

25 Vložka WDA Č. Číslo výrobku 1 1 Čelní pech 2 Háček 2 3 Plocha k betonu 4 Lemovací vložka 3 Platné pro: Číslo výrobku Vložka WDA/4 330x Vložka WDA/4 330x Vložka WDA-2 270x Vložka WDA-2 270x Vložka WDA-2 120x Vložka WDA-2 120x Jen pro interní použití. NK_ _cz 25 53

26 Vložka WDA Ohnutá vložka > 8 mm Promáčknutí v ploše k betonu 3 mm > 3 mm a 10 mm > 10 mm Jen pro interní použití. NK_ _cz 26 53

27 Vložka WDA Desription Ohnutý háček 10 mm mm > 10 mm Chybějící háček Jen pro interní použití. NK_ _cz 27 63

28 Vložka WDA Deformovaný čelní plech (bez poškození sváru) Deformovaný čelní plech (s poškozením sváru) Jen pro interní použití. NK_ _cz 28 53

29 Vložka WDA alu. Č. Číslo výrobku 1 1 Čelní plech Háček 2 3 Plocha k betonu 4 Lemovací vložka 3 Platné pro: Číslo výrobku Vložka WDA/4 330x10 Alu Vložka WDA 270x10 Alu Vložka WDA 120x10 Alu Jen pro interní použití. NK_ _cz 29 53

30 Vložka WDA alu Ohnutá vložka > 8 mm Promáčknutí v ploše k betonu 3 mm > 3 mm a 10 mm > 10 mm Jen pro interní použití. NK_ _cz 30 53

31 Vložka WDA alu. Desription Ohnutý háček 10 mm mm > 10 mm (WDA 120) (WDA ) Chybějící háček (WDA 120) (WDA ) Jen pro interní použití. NK_ _cz 31 63

32 Vložka WDA alu Deformovaný čelní plech (bez poškození sváru) Deformovaný čelní plech (s poškozením sváru) Jen pro interní použití. NK_ _cz 32 53

33 Betonářská lávka 120x270 (022950) Č. Číslo výrobku 1 1 zábradlová fošna Betonářská konzola TBK Betonářská konzola TBK Jeřábové oko Sloupek Vrstvenná deska Jen pro interní použití. NK_ _cz 33 63

34 Betonářská lávka POškozená nebo chybějící zábradlová fošna Opotřebovaná deska Jen pro interní použití. NK_ _cz 34 53

35 Betonářská lávka Poškozené jeřábové oko Poškozený sloupek Jen pro interní použití. NK_ _cz 35 53

36 Betonářská lávka Výztuha v podlaze prasklina ve sváru (betonářská lávka pravá) (betonářská lávka leva) deformovaná (betonářská lávka pravá) (betonářská lávka leva) Deformovaná výztuha (betonářská lávka pravá) (betonářská lávka leva) Jen pro interní použití. NK_ _cz 36 53

37 Šachtový díl TSE Č. Číslo výrobku Jeřábové oko Zesílení TSE Informační štítek Uvolňovací zařízení 3 Platné pro: Číslo výrobku Šachtový díl TSE Šachtový díl TSE Šachtový díl TSE Jen pro interní použití. NK_ _cz 37 53

38 Šachtový díl TSE Chybějící informační štítek ( Hinweisschild ) Deformovaná hrana Nepohyblivé uvolňovací zařízení Jen pro interní použití. NK_ _cz 38 53

39 Šachtový díl TSE Ohnuté nebo chybějící jeřábové oko Chybějící zesílení Plech na uvolňovacím zařízení je ohnutý je možné pohybovat není možné pohybovat Jen pro interní použití. NK_ _cz 39 53

40 Zámek BFD (023500) Ohnutá čelist Rozebraný zámek Klín je nefunkční ohnutý nebo prasknutý Odlomení hlavy klínu Jen pro interní použití. NK_ _cz 40 53

41 Konzola TRG Č. Číslo výrobku 1 1 Pevný držák Hlava 2 3 Posuvný držák Platné pro: Číslo výrobku Konzola TRG Konzola TRG Jen pro interní použití. NK_ _cz 41 53

42 Konzola TRG Ohnutá hlava Nekompletní konzola Prohlubeniny v rámu hrana není promáčknutá hrana je promáčknutá Jen pro interní použití. NK_ _cz 42 53

43 Konzola TRG Prasklina ve sváru s poškozením rámu bez poškození rámu Deformovaný, chybějící posuvný držák Deformovaný, chybějící pevný držák Jen pro interní použití. NK_ _cz 43 63

44 Dorovnávací díl LA Č. Číslo výrobku Křídlová matice Plocha k betonu 3 Plech Profil Platné pro: Číslo výrobku Dorovnávací díl LA/4 330x Dorovnávací díl LA 270x Dorovnávací díl LA 120x Jen pro interní použití. NK_ _cz 44 53

45 Dorovnávací díl LA Ohnutý profil > 8 mm Poškozená nebo chybějící matice (Křídlová matice) Prasklina nebo deformace v plechu Prohlubenina v profilu Jen pro interní použití. NK_ _cz 45 53

46 Závory Č. Číslo výrobku 1 1 Klín Hákový třmen Profil 4 Profile Fl 3 Platné pro: Číslo výrobku 4 Vyrovnávací závora TAR Závora Rohová závora TVR 45/ Jen pro interní použití. NK_ _cz 46 53

47 Závory Poškozený kiln nebo hákový třmen (TVR) (TAR) (pro oba) Ohnutý profil > 5 mm a 10 mm > 10 mm Chybějící profile fl. Jen pro interní použití. NK_ _cz 47 53

48 Univerzální závora 245 (023920) Ohnutí > 8 mm Ohnutý, chybějící čelní plech Chybějící vymezovač (vymezovač) (šroub) (matice) (podložka) Jen pro interní použití. NK_ _cz 48 53

49 Hlava pro stabilizátor (023660) Prasklina ve sváru Poškozené, ohnuté Poškozený závit v křídlové matici (Křídlová matice) Jen pro interní použití. NK_ _cz 49 53

50 Paletová příložka MAXIMO (115058) Deformovaný profil Prasklina ve sváru Chybějící nebo nečitelný štítek Ohnutý hák Jen pro interní použití. NK_ _cz 50 53

51 Sloupek zábradlí HSGP-2 (116292) Deformovaný nebo chybějící posuvný držák Posuvný držák (115673) Deformovaný nebo chybějící pevný držák Ohnutí, deformace > 5 mm Jen pro interní použití. NK_ _cz 51 53

52 Guardrail post holder (101592) Nefunkční pružinka (pružinka) Ohnutí Jen pro interní použití. NK_ _cz 52 53

53 Vysvětlivky znaků Znak Význam Znak Význam Znak Význam Není v pořádku materiál je poškozený Fakturuje se zákazníkovi Optické poškození OK materiál zůstává v nájemním skladu Nefakturuje se zákazníkovi Funkční poškození Poškozený material není dovoleno vydávat materiál z bezpečnostních důvodů Zkrácení prvku Funkční poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava dle instrukcí Označení prvku barvou Statické poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava za studena poté kontrola svárů a sousedních dílů Výměna poškozeného dílu Oprava po výpočtu hospodárnosti Doplnění chybějícího dílu Očištění materiálu Jen pro interní použití. Vysvětlivky znaků 53 53
